MANUAL DE USUARIO Cairo Slim 650 TAURUS

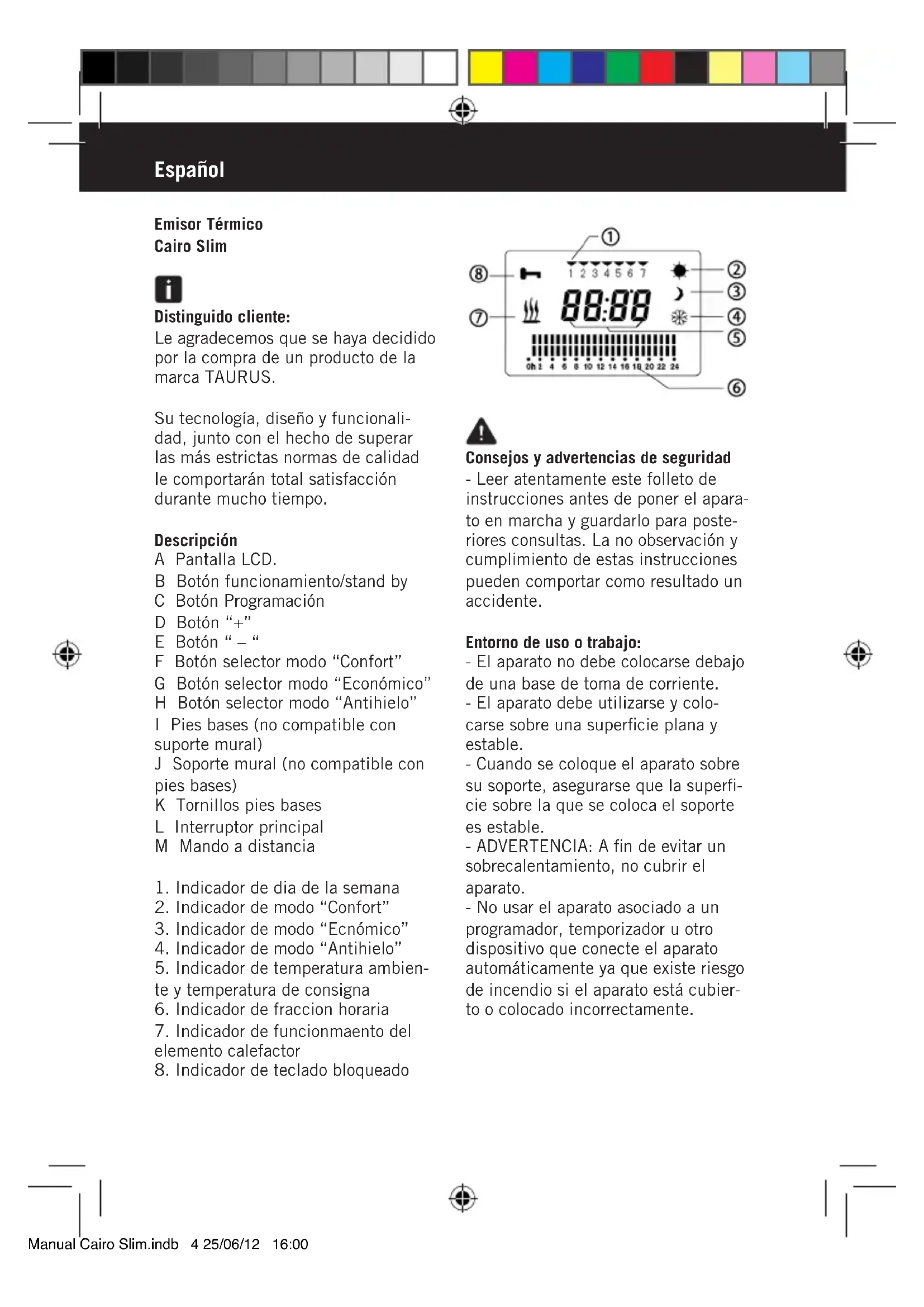

15cm Manual Cairo Slim.indb 3 25/06/12 16:00Español Emisor Térmico Cairo Slim Distinguido cliente: Le agradecemos que se haya decidido por la compra de un producto de la marca TAURUS. Su tecnología, diseño y funcionali- dad, junto con el hecho de superar las más estrictas normas de calidad le comportarán total satisfacción durante mucho tiempo. Descripción A Pantalla LCD. B Botón funcionamiento/stand by C Botón Programación D Botón “+” E Botón “ – “ F Botón selector modo “Confort” G Botón selector modo “Económico” H Botón selector modo “Antihielo” I Pies bases (no compatible con suporte mural) J Soporte mural (no compatible con pies bases) K Tornillos pies bases L Interruptor principal M Mando a distancia

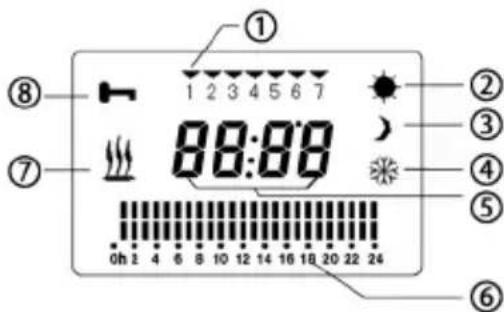

1. Indicador de dia de la semana

2. Indicador de modo “Confort”

3. Indicador de modo “Ecnómico”

4. Indicador de modo “Antihielo”

5. Indicador de temperatura ambien-

te y temperatura de consigna

6. Indicador de fraccion horaria

7. Indicador de funcionmaento del

8. Indicador de teclado bloqueado

Consejos y advertencias de seguridad - Leer atentamente este folleto de instrucciones antes de poner el apara- to en marcha y guardarlo para poste- riores consultas. La no observación y cumplimiento de estas instrucciones pueden comportar como resultado un accidente. Entorno de uso o trabajo: - El aparato no debe colocarse debajo de una base de toma de corriente. - El aparato debe utilizarse y colo- carse sobre una superficie plana y estable. - Cuando se coloque el aparato sobre su soporte, asegurarse que la superfi- cie sobre la que se coloca el soporte es estable. - ADVERTENCIA: A fin de evitar un sobrecalentamiento, no cubrir el aparato. - No usar el aparato asociado a un programador, temporizador u otro dispositivo que conecte el aparato automáticamente ya que existe riesgo de incendio si el aparato está cubier- to o colocado incorrectamente. Manual Cairo Slim.indb 4 25/06/12 16:00Seguridad eléctrica: - No utilizar el aparato con el cable eléctrico o la clavija dañada. - Antes de conectar el aparato a la red, verificar que el voltaje indicado en la placa de características coinci- de con el voltaje de red. - Conectar el aparato a una base de toma de corriente provista de toma de tierra y que soporte 16 amperios. - La clavija del aparato debe coincidir con la base eléctrica de la toma de corriente. Nunca modificar la clavija. No usar adaptadores de clavija. - No utilizar ni guardar el aparato a la intemperie. - No exponer el aparato a la lluvia o condiciones de humedad. El agua que entre en el aparato aumentará el riesgo de choque eléctrico. - Si alguna de las envolventes del aparato se rompe, desconectar inmediatamente el aparato de la red para evitar la posibilidad de sufrir un choque eléctrico. - No utilizar el aparato si ha caído, si hay señales visibles de daños, o si existe fuga. - ADVERTENCIA: No utilizar el apara- to cerca del agua. - No utilizar el aparato en las inme- diaciones de una bañera, una ducha o una piscina. - No forzar el cable eléctrico de co- nexión. Nunca usar el cable eléctrico para levantar, transportar o desenchu- far el cargador de baterías. - Verificar el estado del cable eléctri- co de conexión. Los cables dañados o enredados aumentan el riesgo de choque eléctrico. - Caso de usar el aparato en el exte- rior, use una prolongación de cable eléctrico adecuada para uso exterior. - Es recomendable como protección adicional en la instalación eléctrica que alimenta el aparato, el disponer de un dispositivo de corriente dife- rencial con una sensibilidad máxima de 30mA. Pregunte a un instalador competente para que le aconseje. - No tocar la clavija de conexión con las manos mojadas. Seguridad personal: - No usar el aparato, en el caso de personas insensibles al calor (ya que el aparato tiene superficies calefac- tadas). - No tocar las partes metálicas o el cuerpo del aparato cuando está en funcionamiento, ya que puede provo- car quemaduras. Utilización y cuidados: - No usar el aparato si su disposi- tivo de puesta en marcha/paro no funciona. - No mover o desplazar el aparato mientras esté en funcionamiento. - Este aparato está pensado única- mente para un uso doméstico, no para uso profesional o industrial. - Este aparato está pensado para que lo usen adultos. No permitir que lo usen personas no familiarizadas con este tipo de producto, personas disca- pacitadas o niños. - La limpieza y el mantenimiento a realizar por el usuario no deben reali- zarlos los niños sin supervisión - Este aparato no es un juguete. Los niños deben estar bajo vigilancia para asegurar que no jueguen con el Manual Cairo Slim.indb 5 25/06/12 16:00aparato. - Guardar este aparato fuera del alcance de los niños y/o personas discapacitadas. - No guardar ni transportar el aparato si todavía está caliente. - Verificar que las rejas de ventilación del aparato no queden obstruidas por polvo, suciedad u otros objetos. - No usar el aparato para secar pren- das textiles de ningún tipo. - Toda utilización inadecuada, o en desacuerdo con las instrucciones de uso, puede comportar peligro, anulan- do la garantía y la responsabilidad del fabricante. Instalación - Asegurarse de retirar todo material de embalaje del interior del aparato. - Respetar las disposiciones legales referentes a distancias de seguridad con otros elementos tales como tube- rías, conducciones eléctricas, etc. - Asegurarse de que el aparato está bien nivelado respecto al suelo. - El aparato necesita ventilación adecuada para funcionar correcta- mente. Dejar un espacio de 15 cm de distancia entre las paredes u otros obstáculos y 20 cm encima del suelo. (Fig 2) - No cubrir ni obstruir ninguna de las aberturas del aparato. - No cubrir ni obstruir los laterales del aparato, dejar un espacio mínimo de 2cm alrededor del aparato. - Para una mayor eficiencia y en la medida de lo posible instalar el apa- rato en una pared fría (que linde con el exterior) y debajo de una ventana. Pero nunca interfiriendo u obstruyen- do una zona de ventilación. - El aparato debe funcionar con su soporte mural acoplado o con su base/pies base acoplados. Montaje del Soporte Mural: - El aparato dispone de un soporte mural (J) sobre el que se puede apoyar el producto. - Fije el soporte mural de la forma que considere mas adecuada median- te tacos. - Teniendo en cuenta las distancias de separación del aparato señaladas anteriormente, posicionar el soporte mural en la posición deseada y mar- car en la pared los puntos a taladrar (fig 1). - Taladrar en las marcas e introducir los tacos (fig 2). - Colocar el soporte haciendo coinci- dir sus agujeros con los de los tacos y atornillar (fig 3). - Asegurarse que el soporte esté anclado de forma que sea capaz de aguantar al menos el doble del peso del aparato. - Encajar el aparato en su soporte mural. Montaje de los pies base: - El aparato dispone de unos pies base ( I ) sobre el que se puede apoyar el producto. - Para montar los pies base, colocar el aparato boca abajo. - Fijar los pies base al cuerpo del aparato mediante los (K) tornillos (suministrados con el aparato). - Volver a dar la vuelta al aparato y comprobar el buen funcionamiento de los pies base. Manual Cairo Slim.indb 6 25/06/12 16:00Modo de empleo Notas previas al uso: - Asegúrese de que ha retirado todo el material de embalaje del producto. Uso: - Desenrollar completamente el cable antes de enchufar. - Enchufar el aparato a la red eléctrica. - Poner el aparato en marcha, accio- nando el interruptor principal. - El emisor se enciende, entrando en modo stand-by. La temperatura ambiente aparecerá en la pantalla. - Pulsar el botón de funcionamiento/ stand by para encender el aparato - Al ponerse en marcha, el aparato iniciará el último modo utilizado. Si es la primera vez que se utiliza, aparecerá la siguiente configuración de fábrica: Selección de funcionamiento - El emisor ofrece 2 posibilidades de funcionamiento: Manual o Automático. Uso en Modo Manual - El aparato ofrece la posibilidad de funcionamiento Manual sin necesidad de programación. - Presione el botón de selector de modo “Confort”, “Económico” o “Antihielo” según deseado. - Presione “+” o “- “ para seleccionar la temperatura de consigna. Mientras este seleccionando la temperatura de consigna la letra “C” aparecerá parpadeando. - Una vez seleccionada la temperatu- ra de consigna, esta desaparecerá de la pantalla y la temperatura ambiente volverá a aparecer. - El símbolo desaparecerá de la pantalla cuando llegue a la tempera- tura de consigna. - Cuando la temperatura baje 3 gra- dos el símbolo volverá a aparecer y el aparato volverá a funcionar automáticamente. Uso en Modo Automático - Para utilizar el aparato en modo Automático presione el botón progra- mación. - Si es la primera vez que utiliza el aparato aparecerá la siguiente confi- guración de fábrica: Estableciendo las temperaturas de consigna - El aparato ofrece la posibilidad de funcionamiento según una progra- mación establecida en función del día y de la hora y de los modos de funcionamiento: Confort, Económico y Antihielo. Manual Cairo Slim.indb 7 25/06/12 16:00- Antes de programar el aparato debe establecer la temperatura de consigna para los modos de funcionamiento: Confort, Económico y Antihielo. - Presione el botón de selector de modo “Confort”, “Económico” o “Antihielo” según deseado. - Presione “+” o “- “ para seleccionar la temperatura de consigna. Mientras este seleccionando la temperatura de consigna la letra “C” aparecerá parpadeando. - Una vez seleccionada la temperatu- ra de consigna, esta desaparecerá de la pantalla y la temperatura ambiente volverá a aparecer. - El rango de temperatura del modo Confort varía entre 5º a 35º - El rango de temperatura del modo Económico varía entre 5º a 25º - El rango de temperatura del modo Antihielo varía entre 5º a 15º Programación - Un día (24 horas) han sido divididos igualmente en segmentos y represen- tados en la pantalla por pequeñas fracciones horarias. Seleccionando un modo de funcionamiento para cada hora representará un día de programación. - Cada hora tiene asignada una tem- peratura de consigna, las marcadas con una barra doble representan el modo confort, con una barra superior simple representan el modo econó- mico y con una barra inferior simple representa el modo antihielo. Modo Confort Modo Ahorro Modo Antihielo - Para establecer la programación semanal pulse el botón programación durante algunos segundos. - Aparecerá en la pantalla los dígitos de la hora. Utilizar los botones “+” y “ – “ para avanzar o retroceder hasta que el reloj alcance la hora actual y confirme pulsando el botón progra- mación. Repita los mismo pasos para ajustar los minutos. - Aparecerá en la pantalla el día 1 (lunes) utilice los botones “+” o “ - “ para acceder al día de la semana que desea programar y confirme pulsando el botón programación y el siguiente mensaje aparecerá en la pantalla: - La primera fracción horaria co- menzará a parpadear. Seleccione el modo de funcionamiento deseado y presione el botón “ + “ para pasar a la siguiente fracción de hora. - Repita el mismo paso para todas las fracciones horarias. - Una vez finalizada la configuración de todos los seguimientos del día de- seado confirmar presionando el botón programación y automáticamente la programación saltará al día siguiente. - Repitas los pasos anteriores para programar los demás días de la semana. - Para finalizar la programación pre- sione el botón programación. Manual Cairo Slim.indb 8 25/06/12 16:00ADVERTENCIA: Durante la progra- mación del aparato los elementos calefactores no funcionarán. - Cuando el aparato esté trabajando en el modo de programación y que- remos trabajar en el modo manual, presione el botón de funcionamiento/ standby dos veces, luego presione el botón de programación. - Para volver a trabajar en el modo Programación, presionar el botón programación. Pantalla retro-iluminada - El aparato cuenta con una pantalla LCD retro-iluminada para facilitar su uso. - Cuando el aparato se encuentra en- cendido la pulsación de cualquiera de los botones hará con que la pantalla se ilumine. Bloqueo del teclado: - Para evitar que el aparato se des- programe accidentalmente durante su limpieza, cuenta con un bloqueo automático del teclado pasado 1 minuto de inutilización. - Para habilitar de nuevo el teclado pulse el botón “ – “ por 5 segundos. Una vez finalizado el uso del aparato: - Poner el aparato en stand-by, accionando el botón funcionamiento/ stand-by. - Parar el aparato, accionando el interruptor principal. - Desenchufar el aparato de la red eléctrica. - Limpiar el aparato Protector térmico de seguridad: - El aparato dispone de un dispositivo térmico de seguridad que protege el aparato de cualquier sobrecalenta- miento. - Cuando el aparato se conecta y desconecta alternativamente, no siendo ello debido a la acción del termostato de ambiente, verificar que no haya ningún obstáculo que impida o dificulte la entrada o salida normal del aire. - Si el aparato se desconecta por si mismo y no vuelve a conectarse , proceder a desenchufarlo de la red, esperar unos 15 minutos antes de volver a conectarlo, Si sigue sin fun- cionar, acudir a uno de los servicios de asistencia técnica autorizados. Limpieza - Desenchufar el aparato de la red y dejarlo enfriar antes de iniciar cual- quier operación de limpieza. - Limpiar el conjunto eléctrico y el co- nector de red con un paño húmedo y secarlos después. NO SUMERGIRLOS

NUNCA EN AGUA O CUALQUIER

OTRO LÍQUIDO. - Limpiar el aparato con un paño húmedo impregnado con unas gotas de detergente y secarlo después. - No utilizar disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato. - No deje entrar agua u otro líquido por las aberturas de ventilación para evitar daños en las partes operativas interiores del aparato. - No sumergir el aparato en agua u otro líquido, ni ponerlo bajo el grifo. Manual Cairo Slim.indb 9 25/06/12 16:00Anomalías y reparación - En caso de avería llevar el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo o repararlo ya que puede existir peligro. - Si la conexión red está dañada, debe ser substituida, proceder como en caso de avería. Para las versiones EU del producto y/o en el caso de que en su país aplique: Ecología y reciclabilidad del producto Este símbolo significa que si desea deshacerse del pro- ducto, una vez transcurrida la vida del mismo, debe depositarlo por los medios adecuados a manos de un gestor de residuos autorizado para la recogida selectiva de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Este símbolo indica que el aparato no se debe cubrir. Este aparato cumple con la Directiva 2006/95/EC de Baja Tensión, con la directiva 2004/108/EC de Compatibi- lidad Electromagnética. Manual Cairo Slim.indb 10 25/06/12 16:00Català Emissor tèrmic Cairo Slim Benvolgut client, Us agraïm que us hàgiu decidit a comprar un producte de la marca TAURUS. La seva tecnologia, disseny i funcio- nalitat, i el fet d’haver superat les normes de qualitat més estrictes, us garanteixen una satisfacció total durant molt de temps. Descripció A Pantalla LCD B Botó de funcionament / stand-by C Botó Programació D Botó “+” E Botó “-” F Botó selector mode “Confort” G Botó selector mode “Econòmic” H Botó selector mode “Antigel” I Peus base (no compatible amb suport mural) J Suport mural (no compatible amb peus base) K Cargols peus bases L Interruptor principal M Control remot

1. Indicador de dia de la setmana

2. Indicador de mode “Confort”

3. Indicador de mode “Econòmic”

4. Indicador de mode “Antigel”

5. Indicador de temperatura ambient

8. Indicador de teclat bloquejat

2. Indicador de modo “Confort”

3. Indicador de modo “Económico”

4. Indicador de modo “Anti-gelo”

5. Indicador de temperatura ambien-

8. Indicador de teclado bloqueado
