INSTRUKCJA OBSŁUGI Walker Classic PRESIDENT

Owner's manual / Instrukcja obsługi

JUANISSEED

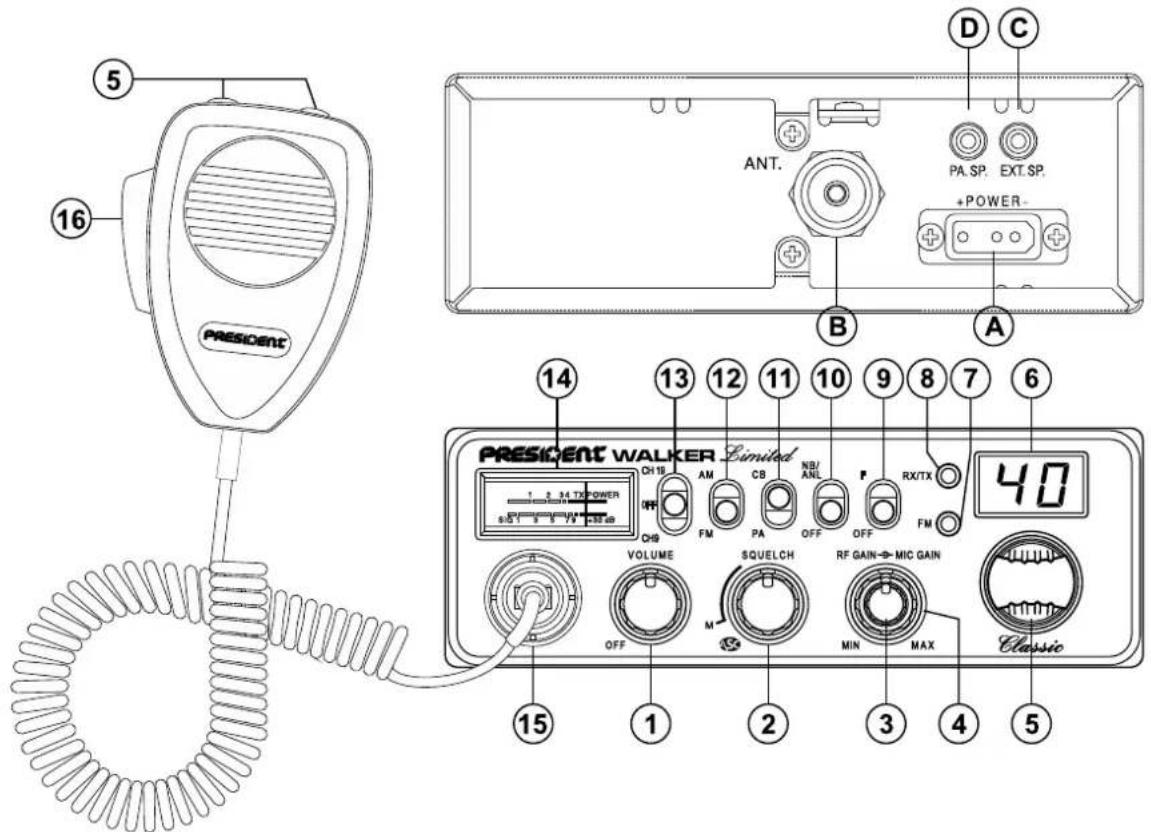

Votre PRESIDENT WALKER ASC Classic en un coup d'oeil
Un vistazo a vuestro PRESIDENT WALKER ASC Classic

5 16 PRESIDENT ANT. PA. SP. EXT. SP. +POWER- B A D C 14 13 12 11 10 9 8 7 6 PRESIDENT WALKER Limited 1 2 3 4 TX POWER CH 19 AM CB NB/AN F RX/TX OFF FM PA OFF OFF FM VOLUME SQUELCH RF GAIN→MIC GAIN OFF MIN MAX 15 1 2 3 4 5 Classic

Twój PRESIDENT WALKER ASC Classic Your

SOMMAIRE

Français

INSTALLATION 5

UTILISATION....7

CARACTÉRISTIQUES TECHNIQUES....9

GUIDE DE DÉPANNAGE....10

COMMENT ÉMETTRE/RECEVOIR UN MESSAGE 10

GLOSSAIRE 10

Przed rozpoczęciem należy zachować ostrożność, aby nigdy nie próbować nadawać bez podłączonej anteny (złączka „B” umieszczona na tylnym panelu urządzenia) lub bez ustawionego SWR (Współczynnik Fali Stojącej)! Nie spełnienie tego wymogu może prowadzić do uszkodzenia wzmacniacza mocy, co nie jest objęte gwarancją.

Radioodbiornik podlega wymogom określonych norm!

Patrz opis funkcji „F” na stronie 36 i Tabela - Konfiguracja na stronie 45.

Gwarancja na ten radioodbiornik obowiązuje wyłącznie w kraju jego nabycia!

Witamy w świecie łączności z nową generacją radioodbiorników CB. Nowe modele PRESIDENT dają ci możliwość użytkowania sprzętu CB charakteryzującego się najlepszą sprawnością. Dzięki najnowocześniejszej technologii gwarantującej nieocenioną jakość, wasz PRESIDENT WALKER ASC z nowej linii „Classic” stanowi nowy krok w komunikacji cywilnej oraz jest najlepszym wyborem dla najbardziej wymagających profesjonalnych użytkowników CB radia. Aby mieć pewność właściwego wykorzystania możliwości sprzętu, przed zainstalowaniem i użytkowaniem modelu PRESIDENT WALKER ASC Classic zalecamy dokładne przeczytanie niniejszej Instrukcji obsługi.

A) INSTALACJA

1) GDZIE I JAK ZAMONTOWAĆ SWOJE CB RADIO

a) Należy wybrać ustawienie najprostsze i najbardziej dogodne z praktycznego punktu widzenia.
b) Radio CB nie powinno przeszkadzać kierowcy ani pasażerom.
c) Przy instalacji należy zapewnić odpowiednie prowadzenie i zabezpieczenie przewodów (np. przewodu zasilającego, antenowego, przewodów do podłączenia osprzętu wyposażenia), aby przewody te w żaden sposób nie przeszkadzały w prowadzeniu pojazdu.

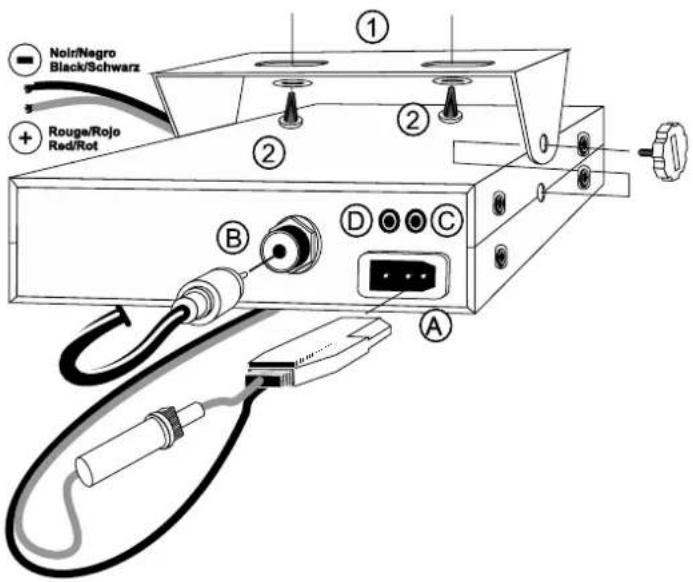

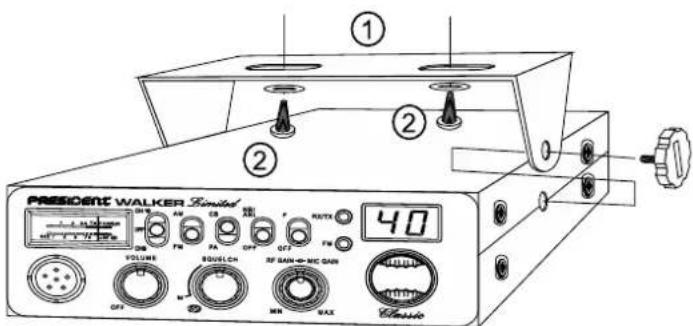

Przytwierdzenie obejmy mocującej

Noir/Negro Black/Schwarz Rouge/Rojo Red/Rot ① ② ③ ④ A B C D

d) Aby zamontować urządzenie, należy użyć do tego celu dostarczonego kosza (1) i wkrętów (2) (średnica otworów 3,2 mm). Przy wiercenu otworów w desce rozdzielczej zachowaj ostrożność, aby nie uszkodzić instalacji elektrycznej samochodu.
e) Nie zapomnij wstawić gumowych podkładek (3) pomiędzy CB a jego wspornikiem, gdyż zapewniają one tłumienie wstrząsów oraz ustawienie zamocowanego urządzenia w dogodny sposób.
f) Wybierz miejsce zamontowania wspornika mikrofonu, pamięłając przy tym, że przy operowaniu przez kierowcę mikrofonem, naciągnięty kabel przyłączeniowy mikrofonu nie może przeszkadzać kierowcy w dostępie do elementów kontrolnych pojazdu i nie może przeszkadzać w czasie kierowania pojazdem.

UWAGA: Ponieważ odbiornik wyposażony jest w przednie gniazdko mikrofonowe, mikrofon może być zamontowany na desce rozdzielczej. W takim przypadku będzie konieczne zainstalowanie zewnętrznego głośnika, aby poprawić jakość odsłuchu komunikatów (gniazdo EXT.SP umieszczone na tylnym panelu: C). Prosimy zwrócić się do waszego sprzedawcy sprzętu CB o wskazówki dotyczące montażu waszego radia CB.

2) INSTALACJA ANTENY

a) Wybór anteny

- W przypadku sprzętu typu CB Radio, obowiązuje zasada im dłuższa antena, tym większy zasięg. Twój sprzedawca powinien doradzić jaka będzie dla ciebie najlepsza antena.

b) Antena samochodowa

• Antena samochodowa musi być zamocowana na samochodzie w miejscu zapewniającym jak największą powierzchnię z podłoża metalicznego (płaszczyzna masy), z dala od słupków szyby.
• Jeśli posiadasz już w samochodzie antenę do radiotelefonu, antena CB powinna być od niej wyższa.
• Istnieją dwa rodzaje anten. Pierwszy typ to anteny wstępnie strojone fabrycznie, które powinny być stosowane na dobrze uziemionej powierzchni (np. dach samochodu lub pokrywa bagażnika). Drugi typ to anteny do strojenia, które odznaczają się większym zasięgiem i mogą być stosowane na mniejszej powierzchni uziemienia (patrz poniżej Jak ustawić SWR).
• W przypadku anten, które muszą być mocowane w wywierconym otworze, musisz zapewnić dobry styk pomiędzy anteną a masą. W tym celu powierzchnię styku gdzie będzie dokręcana śruba z podkładką trójkątną, należy oczyścić z lakieru.
• Przy doprowadzeniu koncentrycznego przewodu antenowego należy uważać, aby go nie zgnieść ani docisnąć, gdyż może to prowadzić do jego uszkodzenia tj. przecięcia oraz/lub zwarcia.
• Podłącz antenę (B).

Charakterystyka promieniowania anteny

c) Antena bazowa

- Antena bazowa powinna być zamontowana w taki sposób, aby nie była nic przystonięta. Jeśli mocowana jest do masztu, przypuszczalnie musi pozostawać w miejscu zamocowania, spełniając obowiązujące wymogi prawne (należy zwrócić o fachową pomoc). Wszystkie anteny i wyposażenie PRESIDENT są projektowane w sposób zapewniający maksymalną sprawność przy współpracy z dowolnym modelem CB radia typoszeregu, dla którego są przeznaczone.

Twoje radio PRESIDENT WALKER ASC Classic jest zabezpieczone przed pomyłkowym odwróceniem polaryzacji zasilania. Jednakże zaleca się, aby przed włączeniem urządzenia, sprawdzić wszystkie połączenia. Twoje urządzenie musi być zasilane prądem stałym o napięciu zasilania 12V (A). Więskość współczesnych samochodów i ciężarówek ma minus na masie. Możesz upewnić się o tym, sprawdzając gdzie podłączony jest ujemny biegun akumulatora, tj. czy jest podłączony do bloku silnika czy do chassis/karoserii samochodu. W razie wątpliwości, prosimy skonsultować się ze sprzedawcą.

UWAGA: W ciężarówkach zwykle są dwa akumulatory a instalacja elektryczna wykonana jest na 24 V. Dlatego w przypadku takiej instalacji konieczne zastosowanie konwertera 24/12 V (typu CV24/12 PRESIDENT). Kolejne instalacyjne powinny być wykonywane przy odłączonym przewodzie zasilania od radiotelefonu.

a) Sprawdź czy akumulator jest na 12V.
b) Ustal który z zacisków akumulatora jest dodatni a który ujemny (+ jest oznaczony na czerwono, - na czarno). Jeśli zajdzie konieczność przedłużenia przewodu zasilającego, należy użyć takiego samego przewodu lub przewodu o lepszych parametrach (przekrój żyły, rodzaj izolacji).

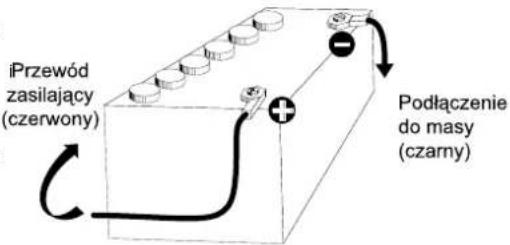

c) Zasilanie CB należy podłączyć do stałego (+) i (-). Przewód zasilający zalecamy podiączyć bezpośrednio do akumulatora (ponieważ w niektórych przypadkach podłączenie CB do instalacji radia samochodowego lub innych obwodów elektrycznych w pojeździe, może prowadzić do zakłóceń).

Podłącz czerwony przewód (+) do zacisku dodatnie-go akumulatora czarny przewód (-) do ujemnego zaci-sku akumulatora.

d) Podłącz przewód zasilający do swo-jego CB radia.

iPrzewód zasilający (czerwony) Podłączenie do masy (czarny)

UWAGA: nie wolno wymieniać oryginalnego bezpiecznika (6A) na bezpiecznik o innej wartości.

4) PODSTAWOWE OPERACJE DO WYKONANIA PRZED PIERWSZYM UŻYCIEM ZESTAWU (przed próbą nadawania i przed użyciem klawisza „push-to-talk – naciśnij, aby nadawać”)

a) Podłącz mikrofon.
b) Sprawdź podłączenie anteny.
c) Włącz urządzenie przekręcając gałkę regulacji głośności (1) w prawo.
d) Pokrętło SQUELCH (2) – blokada szumów – ustaw na minimum. Ustaw głośność na odpowiednim poziomie.
e) Za pomocą przycisków „UP” i „DN” na mikrofonie lub pokrętła przejdź (5) na kanał 20.

5) JAK USTAWIĆ SWR (standing wave ratio - współczynnik fali stojącej)

OSTRZEŻENIE: strojenie takie musi być przeprowadzone kiedy CB używane po raz pierwszy (i za każdym razem kiedy zmianie ulega pozycja anteny). Strojenie należy przeprowadzać w miejscu wolnym od zakłócających przeszkód.

* Strojenie za pomocą zewnętrznego miernika SWR (np. TOS-1PRESIDENT)

a) Aby podłączyć miernik SWR:

- Podłącz miernik SWR pomiędzy CB radiem i anteną możliwe najbliżej CB radia (używając przewodu o maksymalnej długości 40 cm, typu President CA 2C).

b) Ustawienie miernika SWR:

• Ustaw CB na kanał 20.
• Ustaw przełącznik miernika SWR na pozycję FWD.
• Aby rozpocząć nadawanie naciśnij na mikrofonie przycisk oznaczający „push-to-talk – naciśnij, aby rozmawiać”.
• Za pomocą przycisku do kalibracji sprowadź wskazówkę na pozycję ▼
• Przełącz przełącznik na pozycję REF (pomiar poziomu SWR). Odczyt na mierniku powinien dawać wartość利好wie bliską wartości 1. Jeśli nie jest to możliwe, należy na nowo ustawić antenę, aby uzyskiwany odczyt był najbliższy wartości 1. (Odczyt SWR między 1 i 1,8 jest dopuszczalny).
• Po każdym ustawieniu anteny konieczna jest ponowna kalibracja miernika SWR.

Uwaga: Aby uniknąć strat i tłumienia w przewodach użytych do podłączenia radia z jego osprzętem, PRESIDENT zaleca stosowanie przewodów o długości do 3 m.

Twoje CB radio jest gotowe do pracy.

B) SPOSÓB OBSŁUGI RADIA

1) ON/OFF (Wł/Wył) – Poziom głośności

a) Przekręć pokrętło wyłącznika VOLUME - Głośność (1) w prawo, aby włączyć urządzenie.
b) Regulacja głośności: po włączeniu radia, obracaj pokrętem VOLUME - Głośność (1), aby ustawić żądany poziom głośności. Aby zwiększyć głośność należy obracać w prawo, aby ściszyć należy obracać w lewo.

2) ASC (Automatic Squelch Control) \~ SQUELCH - Automatyczna blokada szumów

Funkcja służy do tłumienia niepożądanego szumu tła w chwili kiedy nie ma komunikacji.

Funkcja Squelch nie ma wpływu ani na dźwięk ani na moc transmisji, ale poprawia komfort odsłuchu.

a) ASC: Automatic Squelch Control – Automatyczna blokada szumów

Funkcja objęta światowym patentem, na wyłączność firmy PRESIDENT.

Kiedy funkcja ASC jest aktywna, nie ma potrzeby ręcznej regulacji i ma miejsce stała poprawa czułości i komfortu odsłuchu. Funkcję można wyłączyć obracając pokrętło w prawo. Przy takim ustawieniu uzyskuje się ponownie ręczną nastawę blokady szumów.

b) Ręczna blokada szumów Squelch

Obracaj pokrętiem SQUELCH (2) w prawo aż nastąpi wyciszenie szumu tła. To dostrojenie należy wykonać bardzo preczyjnie, gdyż gdyby ustawić na maksimum (pokrętło obrócone w skrają prawą pozycję), odbierane byłyby wyłącznie najsilniejsze sygnały.

3) RF GAIN

Ta funkcja pozwala dostosować czułość podczas odbioru. Podczas komunikacji na

dalekie dystanse RF GAIN powinien być ustawiony na maximum. RF GAIN może być zredukowany aby uniknąć zakłóceń jeżeli twój rozmówca jest b nie ma funkcji RF POWER. Normalnym ustawieniem tego pokrętła jest maksimum (maksymalnie w prawo).

4) MIC GAIN

Regulacja czułości mikrofonu w przypadku użycia innego mikrofonu niż dostarczony razem z twoim radiem PRESIDENT WALKER ASC. Pozycją normalną dla tej funkcji jest maksimum (maksymalnie w prawo).

5) WYBÓR KANAŁU: Przyciski „DN” i „UP” na mikrofonie lub pokrętło

Przyciski „DN” i „UP” na mikrofonie pozwalają na zmianę kanałów w góre i w dół. Można to również robić przy pomocy pokrętła.

6) WYŚWITLACZ

Wyświetlacz pokazuje wybrany kanał lub pasmo częstotliwości.

7) FM LED

Czerwona dioda sygnalizuje pracę w trybie FM

8) RX/TX LED

Zielona dioda RX sygnalizuje otwarty squelch. Czerwona dioda TX sygnalizuje tryb nadawania.

9) WYBÓR PASMA CZESTOTLIWOŚCI

(dostępne konfiguracje EU, PL, d, EC, U, In) Zakres pracy radia musi być dostosowany do przepisów obowiązujących w danym kraju. W niektórych krajach wymagana jest licencja użytkownika (patrz str. 46). Aby wybrać odpowiednią dla danego kraju konfigurację należy:

a) wyłączyć radio
b) przełącznik F/OFF (9) ustawić w pozycji F
c) włączyć radio
d) wybrać właściwą konfigurację przy pomocy pokrętła zmiany kanałów
e) przełącznik F/OFF (9) ustawić w pozycji OFF
f) w celu potwierdzenia wyboru wyłączyć i ponownie włączyć radio.

10) NB/ANL

NB: Noise Blanker (układ redukcji zakłóceń) / ANL: Automatic Noise Limiter (automatyczny ogranicznik szumu). Filtry te służą do redukcji zaszumienia i niektórych zakłóceń. Filtry można wyłączyć – pozycja OFF.

11) CB/PA TUBA

Głośnik zewnętrzny (tuba) może być podłączony do twojego radia PRESIDENT WALKER ASC Classic wejściem Jack umieszczonym na tylnej ścianie urządzenia (D). Przy wyborze pozycji PA wiadomość nadawana do mikrofonu będzie wzmocniona i przekazywana do głośnika zewnętrznego. Mikrofon trzymaj w dostatecznej odległości od głośnika w celu uniknięcia efektu Larsena (sprzężenie).

Głośność tuby jest regulowana pokrętem MIC GAIN.

12) MODE

Naciśnij klawisz MODE aby wybrać tryb [rodzaj] modulacji: AM \~ FM. Wybrany przez ciebie rodzaj modulacji musi odpowiadać modulacji wybranej przez twojego rozmówcę.

Modulacja częstotliwości / FM: dla komunikacji w niewielkich odległościach na płaskiej i otwartej przestrzeni.

Modulacja amplitudy / AM: komunikacja w terenie pofaldowanym i z pewnymi przeszkodami na dystansach o średniej odległości.

13) CH 19/CH9

Kanały 9 i 19 są automatycznie wybierane tym przełącznikiem. Modulacja kanału (AM,FM) jest ustawiona zgodnie z wybraną konfiguracją (Patrz tabela str. 45).

Pozycja OFF przywraca poprzednio używany kanał.

14) WSKAŹNIK

Wskaźnik pokazuje siłę odbioru i nadawania.

Gniazdo umieszczone jest na przednim panelu radioodbiornika, co jest przydatne przy instalacji urządzenia na desce rozdzielczej.

Patrz schemat okablowania na str. 44.

16) PTT

Klawisz nadawania, naciśnij klawisz, aby nadać komunikat głosowy. Aby rozpocząć odsłuch rozmówcy należy zwolnić przycisk.

DŹWIĘKI KŁAWISZY

Niektóre czynności, jak zmiana kanałów, wciskanie klawiszy itp. są potwierdzane sygnałem dźwiękowym. Ta funkcja może być włączona/wyłączona przez użytkownika poprzez włączenia radia przy jednoczesnym przytrzymaniu przyciski DN (5) na mikrofonie.

SKANOWANIE KANAŁÓW

Żeby aktywować funkcję skanowania (przeszukiwania) kanałów przytrzymaj UP (5) (skanowanie w górę) lub DN (5) (skanowanie w dół) przez 2,5 sekundy.

Skanowanie zaczyna się automatycznie 3 sekundy po zakończeniu nadawania jeśli nie jest aktywowana żadna inna funkcja.

TOT (Time Out Timer)

Jeżeli przycisk PTT (16) jest przytrzymany dłużej niż 5 minut, transmisja zostanie zakończona. Dioda RX/TX i kanał migają.

A) Zacisk zasilania DC (13,2 V)
B) Gniazdo do podłączenia anteny (SO-239)
C) Gniazdo zewnętrznego głośnika typu Jack (8 Ω, ∅ 2,5 mm)
D) Gniazdo dla opcjonalnego PA (Adres Publiczny) (∅ 3,5 mm)

C) CHARAKTERYSTYKA TECHNICZNA

1) Specyfikacja ogólna

- Tryby modulacji : AM / FM

• Zakres częstotliwości : od 26,965 MHz do 27,405 MHz
• Impedancja anteny : 50 ohm
• Zasilanie : 13,2 V
• Wymiary (w mm) : 160 (szerokość) x 160 (długość) x 55 (wysokość)
• Waga : 1,1 kg

- Dostarczone wyposażenie

: mikrofon z przyciskami UP/DOWN (góra/ dół)

wraz ze wspornikiem, przewodem, śruby i przewód zasilający z bezpiecznikiem.

2) Nadajnik

• Tolerancja częstotliwości
• Moc
• Emisja zakłóceń interferencyjnych
• Częstotliwość odpowiedzi
• Moc zakłócania sąsiedniego kanału
• Czułość mikrofonu
• Pobór prądu
• Znieksztalcenie sygnału

zmodulowanego

1,8%

3) Odbiornik

• Maks. czułość przy 20 dB SINAD
• Czestotliwość odpowiedzi
• Selektywność międzykanałowa
• Maksymalna moc wyjściowa audio
• Czułość blokady szumów squelch

: 0,5 μV - 113 dBm (AM/FM)
: 300 Hz do 3 kHz przy AM/FM
60 dB
5 W
: min. 0,2 μV – 120 dBm
maks. 1mW - 47 dBm

• Tłumienie częstotliwości lustrzanej
• Odporność na intermodulację
• Pobór prądu

60 dB
70 dB
znamionowy 400 mA / maksymalny 1500 mA

D) PODSTAWOWE PROBLEMY I SPOSOBY ICH ROZWIĄZYWANIA

1) TWOJE CB RADIO NIE NADAJE LUB NADAWANIE JEST W BARDZO ZŁEJ JAKOŚCI

• Sprawdź poprawność podłączenia anteny oraz czy prawidłowo jest ustawiony SWR
• Sprawdź czy prawidłowo jest podłączony mikrofon.
• Sprawdź ustawienie konfiguracji.
• Sprawdź czy nie jest włączona funkcja PA

2) CB RADIO NIE ODBIERA LUB ODBIÓR JEST W BARDZO ZŁEJ JAKOŚCI

• Sprawdź czy poziom blokady szumów SQUELCH jest właściwie ustawiony.
• Sprawdź czy poziom głośności jest prawidłowo ustawiony.
• Sprawdź poprawność podłączenia anteny oraz czy funkcja SWR jest właściwie ustawiona.
• Upewnij się, że używasz tego samego rodzaju modulacji co twój rozmówca.
• Sprawdź czy nie jest włączona funkcja PA
• Sprawdź czy głośność jest ustawiona na odpowiednim poziomie.

3) CB RADIO NIE JEST PODŚWIETLONE

• Sprawdź zasilanie.
• Sprawdź przewody podłączeniowe.
• Sprawdź bezpiecznik.

E) SPOSÓB NADAWANIA I ODBIERANIA KOMUNIKATÓW GŁOSOWYCH

Po zaznajomieniu się z Instrukcją obsługi CB radia, sprawdź czy urządzenie jest przygotowane do pracy (np. sprawdź czy jest podłączona antena).

Wybierz swój kanał (19,27).

Ustaw tryb modulacji (AM/FM), który musi być zgodny z ustawieniem u twojego rozmówcy.

Naciśnij przycisk PTT służący do przełączania na nadawanie i zaanonsuj wiadomość
„Uwaga stacje, testowanie nadawania“, co pozwoli ci sprawdzić czystość i moc twojego sygnału. Zwolnij przycisk i odczekaj na odpowiedź. Powinieneś usłyszeć przykładowo taką odpowiedź „Sygnał silny, słyszalność wyraźna”.

Jeśli wykorzystujesz kanał wywoławczy (19,27) i ustanowileś połączenie z jakimś rozmówcą, przyjętą praktyką jest zmiana kanału na inny dostępny, aby nie blokować kanału wywoławczego.

F) TERMINOLOGIA

Poniżej zebrano najczęściej używane określenia związane z CB radio. Należy pamiętać, że niektóre z podanych wyjaśnień mają charakter zabawowy i nie jesteś zobligowany do posługiwania się n Ireland. Pamiętaj, aby w nagłych sytuacjach [stanach zagrożenia] komunikować się w sposób możliwe jasny.

MIĘDZYNARODOWY ALFABET FONETYCZNY

AM	Modulacja amplitudy
CB	Pasmo tzw. obywatelskie [pasmo częstotliwości do komunikacji prywatnej
CH	Kanał
CW	Fala ciągła
DX	Łączność na bardzo dużą odległość
DW	DW (dual watch) - funkcja CB Radia pozwalająca na nasłuchiwanie dwóch kanałów na przemian. Jeśli na któryms coś się pojawi to radio pozostanie na tym aktywnym kanale
FM	Modulacja częstotliwości
GMT	Czas uniwersalny Greenwich
HF	Wysoka częstotliwość
LF	Niska częstotliwość
LSB	Wstęga dolna SSB
RX	Odbiornik
SSB	Modulacja amplitudowa jednowstęgowa
SWR	Współczynnik fali stojącej
SWL	Nasłuch na falach krótkich
SW	Fale krótkie
TX	Nadajnik CB
UHF	Częstotliwość ultra wysoka
USB	Wstęga górna (przy modulacji amplitudowej jednowstęgowej)
VHF	Bardzo wysoka częstotliwości

DEKLARACJA ZGODNOŚCI

My, GROUPE PRESIDENT ELECTRONICS, Router de Sete, BP 100 – 34540 Balaruc – Francja, deklarujemy, na własną odpowiedzialność, że radiotelefon CB

Marka: PRESIDENT

Model: WALKER ASC Classic

Wyprodukowane w Wietnamie

jest zgodny z zasadniczymi wymaganiami Dyrektywy 1999/5/CE (Artykuł 3) dostosowanej do prawa międzynarodowego oraz poniższych Norm Europejskich:

EN 60215(96)

EN 300 135-1 V1.1.2 (2000-08)

oraz jest zgodny z Dyrektywą RoHS2: 2011/65/EU (2011/06/08)

Balaruc, 2015-05-05

Jean-Gilbert MULLER Dyrektor Generalny

ZOBOWIAZANIA GWARANTA

1. PRESIDENT ELECTRONICS POLAND Sp. z o.o. z siedzibą w Częstochowie, ul. Ja-9. giellońska 67/71 (zwany - Gwarantem) zapewnia najwyższa jakości i sprawne działanie swojego sprzętu nabyłego w handlu detalicznym lub w każdym innym punkcie dystrybu-cyjnym posiadającym autoryzację PRESIDENT ELECTRONICS POLAND Sp. z o.o..
2. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
3. Gwarancji udziela się na okres 2 lat (24 miesięcy) od daty sprzedaży sprzętu, potwierdzonej na załączonej karcie gwarancyjnej podpisem oraz wyrażnym oznaczeniem osoby sprzedającej, jak i podmiotu, który dokonał sprzedaży (np. pieczęć punktu sprzedaży oraz pieczęć imienna).
4. Nabywcom nie będącym przedsiębiorcami przysługuje dodatkowy 3 letni (36 miesięcy) okres gwarancyjny, o ile nadajnik CB-radio będzie użytkowany z zakupioną wraz z nim anteną CB firmy President. Warunkiem wykonania naprawy gwarancyjnej w dodatkowym okresie gwarancyjnym jest dołączenie do zgłoszenia dowodu zakupu (paragon, faktura imienna,) anteny CB marki President.
5. Wady ujawnione w okresie gwarancji będą bezpłatnie usuwane w terminie 14 dni roboczych od daty dostarczenia wadliwego sprzętu pod adres firmy dokonującej sprzedaży. W przypadku konieczności usunięcia wady przez PRESIDENT ELECTRONICS POLAND Sp. z o.o. lub GROUP PRESIDENT we Francji, okres ten może być wydłużony maksymalnie o dodatkowe 45 dni roboczych.
6. W okresie gwarancyjnym uszkodzony sprzęt zostanie bezpłatnie naprawiony, przypadku trzykrotnej naprawy tego samego podzespołu - wymieniony przez Gwaranta na taki sam, wolny od wad. W przypadku, gdy naprawa bądź wymiana urządzenia na nowe jest niemożliwa, reklamującemu przysługuje prawo do wyboru innego sprzętu o podobnych walorach i specyfikacji. Ewentualna różnica pieniężna zostanie uregulowana przez Gwaranta, bądź przez reklamującego, w zależności od kosztu sprzętu wybranego przez reklamującego w porównaniu do ceny reklamowanego urządzenia.
7. Okres gwarancji ulega przedłużeniu o czas trwania naprawy. Jeżeli w wykonaniu swoich obowiązków Gwarant dostarczył uprawnionemu zamiast rzeczy wadliwej rzecz wolną od wad albo dokonąt istotnych napraw rzeczy objętej gwarancją, termin gwarancji biegnie na nowo, od chwili dostarczenia rzeczy wolnej od wad lub zwrócenia rzeczy naprawionej. Jeżeli PRESIDENT ELECTRONICS POLAND Sp. z o.o. wymienił jedynie część podzespołów, przepis powyższy stosuje się odpowiednio do części wymienionych, gwarancja biegnie na nowo.

Czynności związane z uruchomieniem gwarancji

1. Naprawy gwarancyjnej dokonuje punkt sprzedaży, w którym dokonano zakupu. Dotyczy to również sprzedaży na odległość (internet, telefon) oraz poza lokalem (sprzedaż bezpośrednia). W większości wypadków autoryzowany przedawca jest w stanie zrealizować wszelkie usługi gwarancyjne w swoim oddziale, co dodatkowo wpływa na szybkość i wygodę procedury gwarancyjnej. PRESIDENT ELECTRONICS POLAND Sp. z o.o. z siedzibą w Częstochowie zapewnia serwis gwarancyjny w przypadku, gdy autoryzowany przedawca zaprzestał działalności lub kontakt z nim jest znacznie utrudniony, bądź, jeżeli przedawca uzna, że jest to konieczne. W ostatnim przypadku następuje to za jego pośrednictwem.

W celu dokonania naprawy gwarancyjnej należy dostarczyć sprzęt do punktu sprzedaży wraz z ważną kartą gwarancyjną (pkt. 3), dowodem zakupu (faktura, paragon) oraz z podaniem numeru fabrycznego radia, znajdującego się na opakowaniu oraz na tablicy znamionowej radia (nie dotyczy innych produktów). Po wykonaniu naprawy sprzęt zostanie odesłany reklamującemu na koszt Gwaranta.

1. Reklamujący powinien dostarczyć sprzęt odpowiednio zabezpieczony przed uszk dzeniem w czasie transportu. Reklamujący odpowiada za zaginięcie sprzętu w czasie do dostarczenia do punktu sprzedaży. Punkt sprzedaży lub Gwarant zobowiązują się dostarczyć naprawiony sprzęt do reklamującego i odpowiadają za zaginięcie w czasie transportu.

Utrata uprawnień z tytułu gwarancji

1. Niniejsza gwarancja obejmuje usterki sprzętu wynikłe w trakcie poprawnej eksploatacji lub spowodowane defektami produkcyjnymi i nie stosuje się do systemów mocowania CB-Radia, materiałów eksploatacyjnych lub innego wyposażenia dodatkowego.
2. Gwarancja nie obejmuje wad wynikłych na skutek:

a. Samowolnych napraw, dokonywanych przez użytkownika lub inne nieupoważnione osoby, przeróbek lub zmian konstrukcyjnych, w tym usuwania plomb zabezpieczających oraz montażu i zestrajania radia z anteną.
b. Uszkodzeń mechanicznych, termicznych, chemicznych lub celowego uszkodzeni sprzętu, w szczególności poprzez spalenie stopnia końcowego wysokiej częstotliwości lub w skutek nieprofesjonalnego montażu czy zestrojenia z anteną.
c. Nieprawidłowego przechowywania i konserwacji oraz innych uszkodzeń powstałych z winy użytkownika.
d. Obniżanie się jakości produktu spowodowanego naturalnym procesem zużycia ścieranie się zewnętrznej powłoki, zarysowania, pęknięcia itp.
e. Uszkodzeń powstałych w wyniku nieprzestrzegania zasad prawidłowej eksploatacji, a także użytkowania sprzętu niezgodnie z jego przeznaczeniem.

1. W przypadku utraty uprawnień z niniejszej umowy naprawa może być doł odpłatnie za wcześniejszą zgodą Reklamującego.

2. Niniejsza gwarancja dotyczy produktów zakupionych na terenie RP tylko od Gwaranta, który jest wyłącznym importerem, oraz za pośrednictwem jego sieci dystrybucyjnej. Nie dotyczy ona towarów zakupionych na innych obszarach celnych. W przypadku stwierdzenia, że towar narusza przepisy prawa (w szczególności, gdy okaże się, że jest towarem podrobionym) podlega on zatrzymaniu i przekazaniu odnośnym organom.

Data zakupu: ....

Typ: CB Radio WALKER ASC Classic Chrome

Nr Seyjny:

BEZ PIECZĄTKI SPRZEDAWCY GWARANCJA JEST NIEWAŻNA!

TABELA CZESTOTLIWOŚCI dla EU / EC / U (CEPT)

TABELA CZESTOTLIWOŚCI dla U (ENG)

N° du canal Fréquences N° du canal N° Canal Frecuencia Channel Frequency Channel Frequency Kanał Częstotliwość	N° de canal a N° Canal Frecuencia Channel Freq	Fréquences N° Canal Frecuencia Channel Freq	Frequency Kanał Częstotliwość
1 26,965 MHz	21	27,215 MHz
2 26,975 MHz	22	27,225 MHz
3 26,985 MHz	23	27,255 MHz
4 27,005 MHz	24	27,235 MHz
5 27,015 MHz	25	27,245 MHz
6 27,025 MHz	26	27,265 MHz
7 27,035 MHz	27	27,275 MHz
8 27,055 MHz	28	27,285 MHz
9 27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

N° du canal Fréquencia N° du canal Frecuencia			Fréquences
N° Canal Frecuencia			N° Canal Frecuencia
Channel Frequency			Channel Frequency
Kanal Częstotliwość			Kanal Częstotliwość
1	27,601	25 MHz	21	27,80	125 MHz
2	27,611	25 MHz	22	27,81	125 MHz
3	27,621	25 MHz	23	27,82	125 MHz
4	27,631	25 MHz	24	27,83	125 MHz
5	27,641	25 MHz	25	27,84	125 MHz
6	27,651	25 MHz	26	27,85	125 MHz
7	27,661	25 MHz	27	27,86	125 MHz
8	27,671	25 MHz	28	27,87	125 MHz
9	27,681	25 MHz	29	27,88	125 MHz
10		27,69125 MHz		30	27,89125 MHz
11		27,70125 MHz		31	27,90125 MHz
12		27,71125 MHz		32	27,91125 MHz
13		27,72125 MHz		33	27,92125 MHz
14		27,73125 MHz		34	27,93125 MHz
15		27,74125 MHz		35	27,94125 MHz
16		27,75125 MHz		36	27,95125 MHz
17		27,76125 MHz		37	27,96125 MHz
18		27,77125 MHz		38	27,97125 MHz
19		27,78125 MHz		39	27,98125 MHz
20		27,79125 MHz		40	27,99125 MHz

TABELA CZESTOTLIWOŚCI dla d

N° du canal Fréquences N° du canal FréquencesN° Canal Frecuencia Channel Frequency Channel FrequencyKanal Częstotliwość Kanal Czestotliwość
1 26,965 MHz 21	27,215 MHz
2	26,975 MHz 22	27,225 MHz
3	26,985 MHz 23	27,255 MHz
4	27,005 MHz 24	27,285 MHz
5	27,015 MHz 25	27,245 MHz
6	27,025 MHz 26	27,265 MHz
7	27,035 MHz 27	27,275 MHz
8	27,055 MHz 28	27,285 MHz
9	27,065 MHz 29	27,295 MHz
10	27,075 MHz 30	27,305 MHz
11	27,085 MHz 31	27,315 MHz
12	27,105 MHz 32	27,325 MHz
13	27,115 MHz 33	27,335 MHz
14	27,125 MHz 34	27,345 MHz
15	27,135 MHz 35	27,355 MHz
16	27,155 MHz 36	27,365 MHz
17	27,165 MHz 37	27,375 MHz
18	27,175 MHz 38	27,385 MHz
19	27,185 MHz 39	27,395 MHz
20	27,205 MHz 40	27,405 MHz

N° du canal Fréquences N° du canal N° Canal Frecuencia Channel Frequency Channel Frequency Kanał Częstotliwość Kanał Częstotliwość
41	26,565 MHz 61	26,765 MHz
42	26,575 MHz 62	26,775 MHz
43	26,585 MHz 63	26,785 MHz
44	26,595 MHz 64	26,795 MHz
45	26,605 MHz 65	26,805 MHz
46	26,615 MHz 66	26,815 MHz
47	26,625 MHz 67	26,825 MHz
48	26,635 MHz 68	26,835 MHz
49	26,645 MHz 69	26,845 MHz
50	26,655 MHz 70	26,855 MHz
51	26,665 MHz 71	26,865 MHz
52	26,675 MHz 72	26,875 MHz
53	26,685 MHz 73	26,885 MHz
54	26,695 MHz 74	26,895 MHz
55	26,705 MHz 75	26,905 MHz
56	26,715 MHz 76	26,915 MHz
57	26,725 MHz 77	26,925 MHz
58	26,735 MHz 78	26,935 MHz
59	26,745 MHz 79	26,945 MHz
60	26,755 MHz 80	26,955 MHz

Częstotliwość oraz moc nadawania Twojego radiotelefonu musi być zgodna z wymaganiami kraju, w którym jest on używany.

Kraje, w których występują pewne restrykcje (Licencja ^1 / Rejestracja ^2 ).

AT

BE

BG

CH

CY

CZ

DE

DK

EE

ES

FI

FR

GB

GR

HR

HU

IE

IS

IT

LT

LU

LV

MT

NL

NO

PL

PT

RO

SE

SI

SK

Licence ^1

➀

➁

➁

Register ^2

➁

AM

➁

BLU / SSB

➁

Ostatnia aktualizacja tej tabeli na stronie www.president-electronics.com, rubryka "les Postes Radio-CB" i "La CB PRESIDENT et l'Europe".

Groupe PRESIDENT ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE Route de Sète - BP 100 - 34540 BALARUC Site Internet : http://www.president-electronics.com E-mail : [e-mail]

CE0341 Ⓐ U01UT373BZZ(0)

1667-01.07/05-15

JUANISSEED
