INSTRUKCJA OBSŁUGI BHG 500W AEG

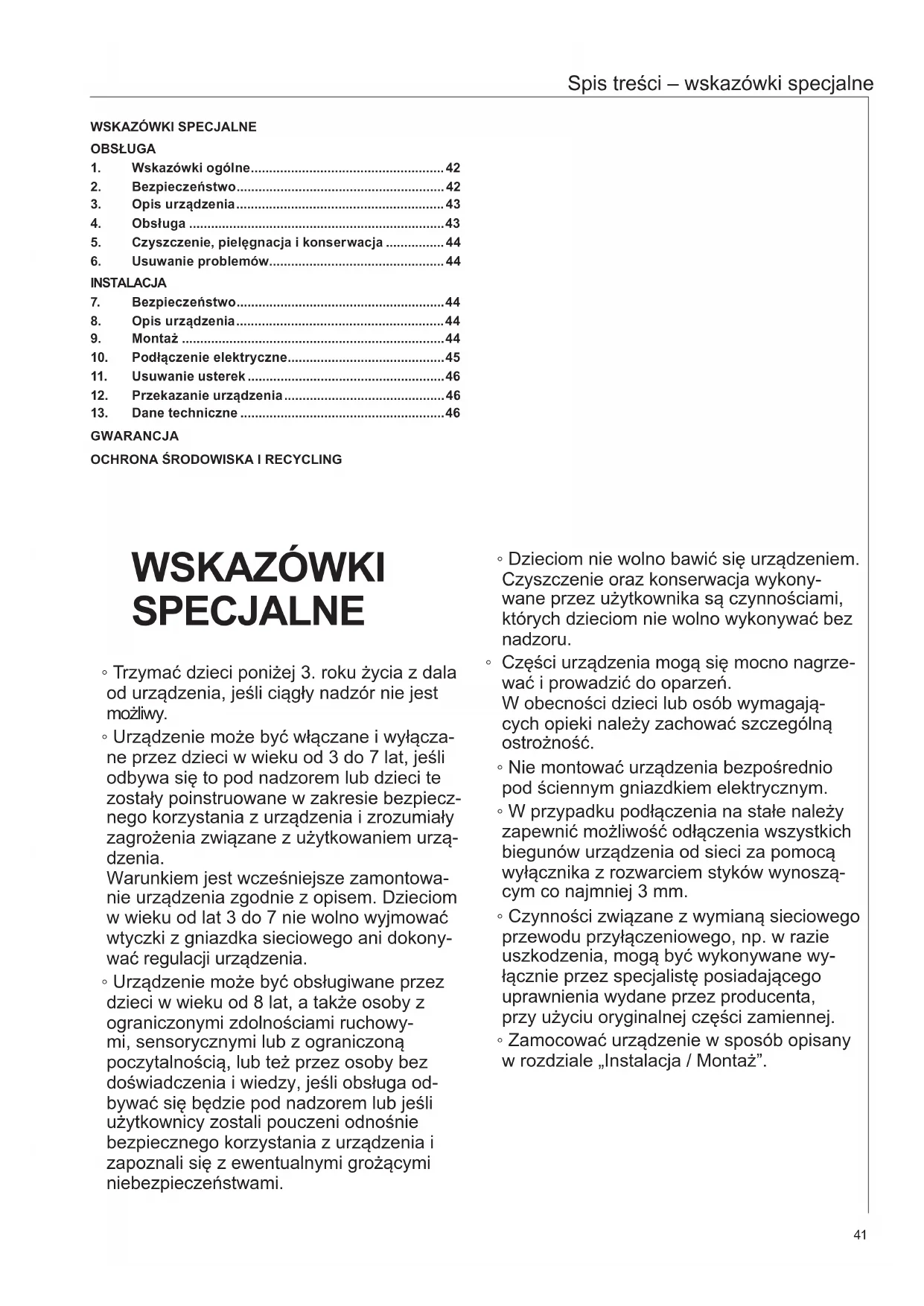

Obsługa i instalacja ____ 41

BESONDERE HINWEISE

BEDIENUNG

1. Wskazówki ogólne....42
2. Bezpieczeństwo....42
3. Opis urządzenia....43
4. Obsługa 43
5. Czyszczenie, pielęgnacja i konserwacja ..... 44
6. Usuwanie problemów....44

INSTALACJA

1. Bezpieczeństwo....44
2. Opis urządzenia....44
3. Montaż 44
4. Podłączenie elektryczne....45
5. Usuwanie usterek 46
6. Przekazanie urządzenia....46
7. Dane techniczne 46

GWARANCJA

OCHRONA ŚRODOWISKA I RECYCLING

WSKAZÓWKI SPECJALNE

• Trzymać dzieci poniżej 3. roku życia z dala od urządzenia, jeśli ciągły nadzór nie jest możliwy.
  • Urządzenie może być włączane i wyłączane przez dzieci w wieku od 3 do 7 lat, jeśli odbywa się to pod nadzorem lub dzieci te zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i zrozumiały zagrożenia związane z użytkowaniem urządzenia.
  Warunkiem jest wcześniejsze zamontowanie urządzenia zgodnie z opisem. Dzieciom w wieku od lat 3 do 7 nie wolno wyjmować wtyczki z gniazdka sieciowego ani dokonywać regulacji urządzenia.
• Urządzenie może być obsługiwane przez dzieci w wieku od 8 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością, lub też przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy zostali pouczeni odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami.

• Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywane przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.
- Części urządzenia mogą się mocno nagrzewać i prowadzić do oparzeń. W obecności dzieci lub osób wymagających opieki należy zachować szczególnie ostrożność.
• Nie montować urządzenia bezpośrednio pod ściennym gniazdkiem elektrycznym.
• W przypadku podłączenia na stałe należy zapewnić możliwość odłączenia wszystkich biegunów urządzenia od sieci za pomocą wyłącznika z rozwarciem styków wynoszącym co najmniej 3 mm.
• Czynności związane z wymianą sieciowego przewodu przyłączeniowego, np. w razie uszkodzenia, mogą być wykonywane wyłącznie przez specjalistę posiadającego uprawnienia wydane przez producenta, przy użyciu oryginalnej części zamiennej.
• Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”.

OBSŁUGA

1. Wskazówki ogólne

Rozdział „Obsługa” przeznaczony jest dla użytkownika urządzenia i specjalisty.

Rozdział „Instalacja” przeznaczony jest dla specjalisty.

Wskazówka

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu są określone potencjalne skutki nie- przestrzegania wskazówki dotyczącej bezpieczeństwa.

» W tym miejscu są określone środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj	zagrożenia
	Obrażenia ciała
	Porażenie prądem elektrycznym
	Poparzenie(Poparzenie)

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZEGAW-CZE	Znaczenie
ZAGROŻENIE Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.
OSTRZEŻENIE Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.
OSTROŻNIE Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Ogólne wskazówki są oznaczone symbolem umieszczonym obok.

» Należy dokładnie zapoznać się z treścią wska- zówek.

Symbol Znaczenie
	Szkody materialne (uszkodzenie urządzenia, szkody następcze, szkody ekologiczne)
	Utylizacja urządzenia

» Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie jest naściennym elektrycznym ogrzewaczem bezpośrednim.

Urządzenie nadaje się do użytku jako ogrzewanie przej-ściowe oraz uzupełniające przede wszystkim w łazien-kach, a także do suszenia szlafroków i ręczników.

Urządzenie przeznaczone jest do użytku domowego. Nie-przeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie może być użytkowane również poza domem, np. w małych przedsiębiorstwach, pod warunkiem użytkowania zgodnego z przeznaczeniem.

Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE obrażenia ciała

Trzymać dzieci poniżej 3. roku życia z dala od urządzenia, jeśli ciągły nadzór nie jest możliwy.

Urządzenie może być włączane i wyłączane przez dzieci w wieku od 3 do 7 lat, jeśli odbywa się to pod nadzorem lub dzieci te zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i zrozumiały zagrożenia związane z użytkowaniem urządzenia. Warunkiem jest wcześniejsze zamontowanie urządzenia zgodnie z opisem. Dzieciom w wieku od lat 3 do 7 nie wolno wyjmować wtyczki z gniazdka sieciowego ani dokonywać regulacji urządzenia. Urządzenie może być obsługiwane przez dzieci w wieku od 8 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością, lub też przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy zostali pouczeni odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami.

Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywane przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

OSTROŻNIE Poparzenie

Części urządzenia mogą się mocno nagrzewać i prowadzić do oparzeń. W obecności dzieci lub osób wymagających opieki należy zachować szczególną ostrożność.

Wskazówka

Urządzenie użytkować wyłącznie w stanie całkowicie zmontowanym i ze wszystkimi urządzeniami zabezpieczającymi.

3. Opis urządzenia

Urządzenie rzeznaczone jest do użytkowania jako ogrze- wanie uzupełniające przede wszystkim w łazienkach, a także do suszenia i ogrzewania szlafroków i ręczników. Ręczniki można wieszać na kilku poziomach.

Urządzenie ogrzewa pomieszczenie poprzez konwekcję naturalną i ciepło promieniowania. Wbudowany regulator temperatury utrzymuje temperaturę pomieszczenia na stałym poziomie według nastawionej wartości. Moc grzewcza urządzenia musi odpowiadać przy tym zapo- trzebowaniu ciepła pomieszczenia. Dotyczy to tylko sy- tuacji, gdy na urządzeniu nie wiszą szlafroki ani ręczniki.

Funkcja boost pozwala na pracę z pełną mocą grzewczą bez regulacji temperatury przez ograniczony czas wynoszący 2 godziny. Istnieje możliwość zaprogramowania godziny, o której urządzenie będzie się codziennie automatycznie włączać.

Urządzenie jest gotowe do pracy po zamontowaniu na ścianie i podłączeniu do sieci elektrycznej za pomocą wtyczki.

4. Obsługa

4.1 Opis panelu obsługowego

Urządzenie obsługuje się za pomocą panelu obsługowego.

1 2 5 4 3 26_07_80_0050

1 Wskaźnik pracy
2 Wskaźnik grzania
3 Pokrętło regulacji temperatury
4 Zakres nastaw „24h auto"
5 Pokrętło wyboru trybu

4.2 Włączanie urządzenia

» Ustawić pokrętło wyboru trybu w położeniu „ON”.
» Ustawić żądaną temperaturę pomieszczenia pokrętłem regulacji temperatury. Możliwość wyboru temperatury w zakresie od 10 °C do 30 °C.

Wskaźnik grzania świeci się, gdy urządzenie grzeje. Gdy osiągnięta zostanie temperatura nastawiona za pomocą pokrętła regulacji temperatury, wskaźnik grzania gaśnie.

Wskazówka

Jeśli w jednym pomieszczeniu wykorzystywanych jest kilka urządzeń, na każdym z nich można nastawić inną temperaturę.

Wskazówka

Aby uniknąć zbyt dużego zużycia prądu przy otwartych oknach, przed rozpoczęciem wietrzenia pomieszczenia należy wyłączyć urządzenie.

4.3 Funkcja „2h boost”

Aktywacja

» Włączyć urządzenie.
» Nacisnąć i przytrzymać pokrętło wyboru trybu przez około jedną sekundę.

Wskaźnik pracy oraz wskaźnik grzania świecą się. Urządzenie grzeje przez 2 godziny z pełną mocą.

Po upływie 2 godzin urządzenie powraca do trybu normalnego, czyli do pracy według temperatury nastawionej na pokrętle regulacji temperatury. Wskaźnik grzania i wskaźnik pracy gasną.

Deaktywacja

» Nacisnąć i przytrzymać pokrętło wyboru trybu przez około jedną sekundę.

Wskaźnik grzania i wskaźnik pracy gasną. Urządzenie powróci do trybu normalnego z temperaturą nastawioną na pokrętle regulacji temperatury.

4.4 Funkcja „24h auto”

Funkcja 24h auto automatycznie powtarza funkcję 2h boost co 24 godziny.

Aktywacja

Przestawić pokrętło wyboru trybu do oporu w prawo w położenie „24h auto”.

Wskaźnik pracy oraz wskaźnik grzania świecą się. Urządzenie grzeje przez 2 godziny z pełną mocą.

Po upływie 2 godzin urządzenie powraca do trybu normalnego, czyli do pracy według temperatury nastawionej na pokrętle regulacji temperatury. Wskaźnik grzania i wskaźnik pracy gasną.

Funkcja „2h boost” uruchomi się kolejnego dnia 45 minut przed godziną, o której urządzenie zostało przełączone na tryb „24h auto”.

Przykład:

Łazienka ma być nagrzana o godzinie 7:00 rano do żądanego poziomu temperatury.

» Pierwszego dnia o godzinie 7:00 rano pokrętło wyboru trybu należy przestawić w położenie „24h auto”.

Urządzenie od razu zaczyna grzać w funkcji „2h boost”. Następnego dnia funkcja „2h boost” włączy się automatycznie o godzinie 6:15 rano, aby do godziny 7:00 łazienka była nagrzana.

Przerywanie

Funkcję „2h boost” można w każdej chwili przerwać bez ryzyka zmiany godziny włączenia funkcji.

» Nacisnąć i przytrzymać pokrętło wyboru trybu przez około jedną sekundę.

Wskaźnik grzania i wskaźnik pracy gasną. Urządzenie powróci do trybu normalnego z temperaturą nastawioną na pokrętle regulacji temperatury.

Następnego dnia funkcja 2h boost uruchomi się ponownie o wyznaczonej godzinie.

Deaktywacja

» Przestawić pokrętło wyboru trybu w lewo w położenie „ON”.

Wskaźnik grzania i wskaźnik pracy gasną. Urządzenie powróci do trybu normalnego z temperatura nastawioną na pokrętle regulacji temperatury.

4.5 Zabezpieczenie przed dziećmi

Ta funkcja zapobiega przypadkowej zmianie nastawy temperatury.

Po włączeniu zabezpieczenia przed dziećmi pokrętło regulacji temperatury i pokrętło wyboru trybu nie działają. Przy próbie przestawienia pokrętła wyboru trybu / pokrętła regulacji temperatury miga wskaźnik pracy.

Aktywacja

» Nacisnąć i przytrzymać pokrętło wyboru trybu dłużej niż przez trzy sekundy.

Wskaźnik pracy zaświeci się na krótko pięć razy z kolei – świadczy to o włączeniu zabezpieczenia przed dziećmi.

Z funkcji „2h boost” można korzystać w normalny sposób także przy aktywnym zabezpieczeniu przed dziećmi.

Deaktywacja

» Nacisnąć i przytrzymać pokrętło wyboru trybu dłużej niż przez trzy sekundy.

Wskaźnik pracy zaświeci się na krótko pięć razy co oznacza włączenie zabezpieczenia przed dziećmi.

4.6 Wyłączenie z eksploatacji

» Wyłączyć urządzenie, przestawiając pokrętło wyboru trybu w położenie „OFF”.

Wskaźnik pracy zgaśnie.

» Wyjąć wtyczkę z gniazdka sieciowego.

5. Czyszczenie, pielęgnacja i konserwacja

Do pielęgnacji powierzchni zewnętrznych wystarczy miękka ściereczka i dostępne w sklepach środki czystości.

Wskazówka

Unikać żrących środków czyszczących o właściwościach ściernych.

6. Usuwanie problemów

6.1 Tabela usterek

Usterka Przyczyną Rozwiązanie
Ogrzane powietrze ma nieprzyjemny zapach	Podczas pierwsze-go uruchomienia przyczyną może być kurz.	Zapach znika po kilku minutach.
Urządzenie nie grzeje.	Zadziałał bezpiecznik.	Ponownie załączyć bezpiecznik.
Urządzenie grzeje bez przerwy.	Urządzenie wystawione jest na ciągłe przeciągi.	Zlikwidować przeciąg.
	Zmieniono nastawę temperatury.	Ustawić żądaną temperaturę pomieszczenia pokrętłem regulacji temperatury.
	Wystąpiła awaria sieci elektrycznej.	Odłączyć urządzenie na 10 minut od sieci elektrycznej i włączyć je ponownie. Jeśli problem regularnie się powtarza, złecić zakładowi energetycznemu kontrolę zasilania energią.
Funkcja „24h auto” nie uruchamia się.	Nastąpiła awaria zasilania.	Ponownie ustawić funkcję 24h auto.
	Zmieniono nastawę pokrętła wyboru trybu.	Ponownie ustawić funkcję 24h auto.
	Przestawiono czas letni/zimowy.	Ponownie ustawić funkcję 24h auto.
Ostatnie elementy na górze i na dole nie są tak ciepłe jak reszta urządzenia.	Elementy na górze nie są całkowicie napełnione.	Pod wpływem ciepła czynnik termodynamiczny rozszerza się. Musi upłynąć nieco więcej czasu, aby elementy te nagrzały się.
Na ścianie dookoła urządzenia tworzą się ślady brudu.	Ślady brudu powstają wskutek zanieczyszczenia powietrza pomieszczenia (świece, dym papierosowy, zła wentylacja itd.).	Unikać zanieczyszczania powietrza pomieszczenia.

Jeśli nie można usunąć przyczyny usterki, należy wezwać serwis. W celu usprawnienia i przyspieszenia pomocy należy podać numer urządzenia z tabliczki znamionowej (000000-0000-000000).

Tabliczka znamionowa znajduje się w prawym dolnym rogu urządzenia.

INSTALACJA

7. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

7.2 Przepisy, normy i wymogi

Wskazówka

Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz wymogów.

8. Opis urządzenia

8.1 Zakres dostawy

Montaż na ścianie za pomocą materiałów mocujących
• 2 uchwyty na szlafroki

Dostarczone urządzenie jest gotowe do podłączenia.

9. Montaż

9.1 Miejsce montażu

Szkody materialne

Zwrócić uwagę na odstępy minimalne podane w rozdziale „Dane techniczne”.

Szkody materialne

Urządzenie montować tylko na pionowej ścianie odpornej na temperaturę co najmniej 80 °C.

Szkody materialne

Nie montować urządzenia bezpośrednio pod gniazdkiem elektrycznym.

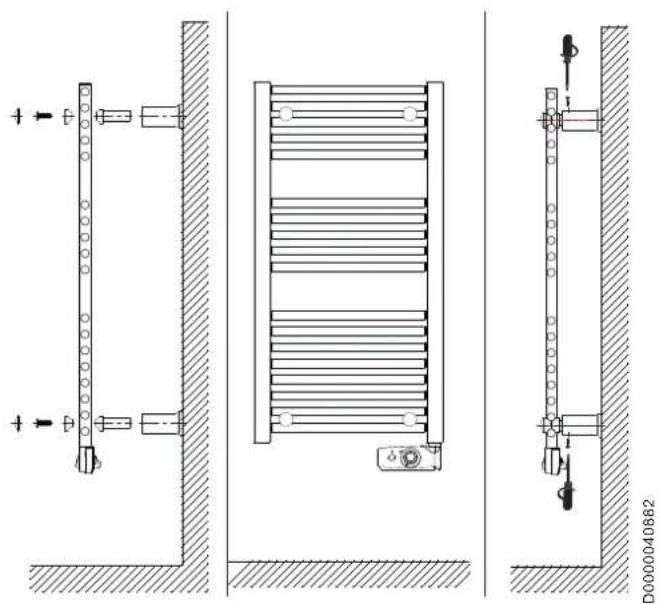

9.2 Montaż na ścianie

Wskazówka

Przestrzegać wymiarów i odstępów minimalnych podanych w rozdziale „Dane techniczne”.

» Wywiercić otwory i włożyć w nie kołki.

1 2 3 4 5

26_07_80_0058
1 Śruba mocowania
2 Tulejka scienna
3 Śruba kontrująca
4 Uchwyt
5 Zaślepka

Hinweis
Należy zapewnić prawidłowe ustawienie tulejek ściennych.
» Przykręcić tulejki ścienne.
» Przykręcić mocowania do drabinki. Jeszcze nie dokręcać mocowań.

26 07 80 0056
» Zamontować uchwyt ścienny. Uważać przy tym na pozycję rowka. Rowek musi być skierowany odpowiednio w dół lub w góre.

» Połączyć urządzenie z uchwytem ściennym.
» Dokręcić śruby, aby zamocować urządzenie.

9.3 Montaż uchwytów na szlafrok

1 2 3 26_07_80_0055

1 Uchwyt na szlafrok
2 Podkładka
3 Płytka uchwytu na szlafrok
» Zamontować uchwyt na szlafrok w sposób przedstawiony na rysunku.

10. Podłączenie elektryczne

OSTRZEŻENIE porażenie prądem elektrycznym W pomieszczeniach wilgotnych z natryskiem i kuchniach, puszkę podtynkową zamontować należy w odległości co najmniej 25 cm nad podłogą.

OSTRZEŻENIE porażenie prądem elektrycznym Do użytkowania urządzenia nie wykorzystywać przedłużacza ani rozgałęziaczy.

Szkody materialne
Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm. Do tego celu można zastosować styczniki, wyłączniki nadmiarowo-prądowe, bezpieczniki itd. Instalacja za pomocą przewodu elektrycznego ułożonego na stałe jest niedopuszczalna.

Szkody materialne

Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.

Wskazówka

Wszystkie elektryczne prace przyłączeniowe i instalacyjne wykonywać zgodnie z przepisami krajowymi i lokalnymi.

Wskazówka

Zwrócić uwagę na to, aby w odległości co najmniej 10 cm z boku urządzenia zainstalowane było gniazdo wtykowe z zestykiem ochronnym lub gniazdo przyłączeniowe urządzenia do przyłącza stałego.

Sieciowy przewód przyłączeniowy może zostać wymieniony wyłącznie przez serwis na oryginalną część zamienna.

12. Przekazanie urządzenia

» Objąśnić użytkownikowi sposób działania urządzenia.
» Zwrócić jego uwagę szczególnie na wskazówki dotyczące bezpieczeństwa.
» Przekazać użytkownikowi instrukcję obsługi i instalacji.

13. Dane techniczne

13.1 Wymiary

a20 i13 a10 a30 i13

D0000026162

		BHG		500 W	BHG 750 W	BHG 750 C	BHG 1000 W
a10	Urządzenie	Wysokość	mm	998	1453	1658	1781
a20	Urządzenie	Szerokość	mm	480	480	600	550
a30	Urządzenie	Głębokość	mm	100	115	110	115
i13	Zawieszenie na ścianie	Rozstaw otwo-rów w pionie	mm	779	1230	1435	1599
	Rozstaw otwo-	rów w poziomie	mm	350	350	450	400

13.2 Odstępy minimalne

≥150 ≥150 ≥200

D0000026163

13.3 Tabela danych

		BHG500 W	BHG750 W	BHG750 C	BHG1000 W
		236572	231950	231951	233861
Dane elektryczne
Przyłącze sieciowe		1/N ~ 230/240 V	1/N ~ 230/240 V	1/N ~ 230/240 V	1/N ~ 230/240 V
moc przyłączeniowa	kW	0,5	0,75	0,75	1,0
Wymiary
Wysokość	mm	998	1453	1658	1781
Szerokość	mm	480	480	600	550
Głębokość	mm	100	115	110	115
Masy
Cieżar	kg	12	16	24	30
Wykonanie
Położenie zabezpieczenie przeciwmrozowego	°C	6	6	6	6
Rodzaj ochrony (IP)		IP24	IP24	IP24	IP24
klasa ochrony		II	II	II	II
kolor		Biały beskidzki, RAL 9016	Biały beskidzki, RAL 9016	chrom	Biały beskidzki, RAL 9016
Wartości
zakres nastaw	°C	6-30	6-30	6-30	6-30

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybutorem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.
