ADR610 - Kamera samochodowa PHILIPS - Bezpłatna instrukcja obsługi

Typ produktu	Kamera samochodowa (kamera pokładowa do samochodu)
Marka	Philips
Model	ADR610
Wymiary (D x S x W)	72.8 x 53.3 x 31.34 mm
Ekran	LCD 2" (480 x 234 pikseli)
Czujnik obrazu	CMOS 3,1 megapiksela
Rozdzielczość wideo	Full HD 1920 x 1080p @ 30 kl./s
Kąt widzenia	Szeroki kąt, 100° (przekątna)
Przysłona	F/2.0
Format wideo	.MOV, kompresja H.264
Nośnik pamięci	Karta microSD (klasa 6 lub wyższa, do 32 GB)
Zasilanie	Adapter samochodowy 12-24 V, jednostka główna 5 V/1 A
Interfejsy	Mini USB 2.0, Mini HDMI, gniazdo microSD, mikrofon, głośnik
Główne funkcje	Automatyczne nagrywanie, wykrywanie kolizji (G-sensor), nagrywanie awaryjne, wykrywanie ruchu, tryb oszczędzania pamięci, ostrzeżenie o zmęczeniu kierowcy, znacznik czasu, odtwarzanie pętli
Temperatura pracy	0 °C do 65 °C
Temperatura przechowywania	-20 °C do 70 °C
Akcesoria w zestawie	Uchwyt mocujący, ładowarka do zapalniczki, taśma klejąca
Dostępne języki	Francuski, angielski, niemiecki, włoski, hiszpański, portugalski, polski, rosyjski
Konserwacja i czyszczenie	Czyść soczewkę miękką, suchą szmatką. Odłącz urządzenie przed czyszczeniem.
Bezpieczeństwo	Używaj wyłącznie dostarczonej ładowarki. Nie wystawiaj na ekstremalne temperatury. Unikaj wkładania/wyjmowania karty SD pod napięciem.
Pièces détachées et réparabilité	Skontaktuj się z działem obsługi klienta Philips w sprawie części zamiennych. Urządzenie nie jest przeznaczone do naprawy przez użytkownika.

Często zadawane pytania - ADR610 PHILIPS

Jak zainstalować kamerę samochodową Philips ADR610 w moim samochodzie?

Przymocuj uchwyt mocujący do urządzenia, przesuwając go do kliknięcia. Przyklej uchwyt do przedniej szyby po zdjęciu folii ochronnej. Wyreguluj położenie, a następnie dokręć śrubę. Podłącz ładowarkę do zapalniczki do portu Mini USB i gniazda 12V pojazdu. Urządzenie włącza się automatycznie po uruchomieniu silnika.

Jakiej karty pamięci użyć i jak ją sformatować?

Użyj karty microSD klasy 6 lub wyższej, od 8 GB do 32 GB. Przed pierwszym użyciem sformatuj kartę w urządzeniu przez menu 'Formatuj'. Włóż kartę złotą stroną do przodu, aż do zatrzaśnięcia.

Jak włączyć automatyczne nagrywanie przy uruchamianiu?

W menu upewnij się, że opcja 'Auto nagrywanie' jest włączona. Wtedy po uruchomieniu pojazdu urządzenie zaczyna automatycznie nagrywać. Jeśli wyłączona, naciśnij OK, aby ręcznie rozpocząć nagrywanie.

Jak uruchomić nagrywanie awaryjne?

Podczas normalnego nagrywania naciśnij przycisk ⚠️ (Awaryjne). Ikona pojawia się w prawym górnym rogu. Ochroniony plik wideo zostaje zapisany w folderze 'Nagrywanie awaryjne'. Funkcja wykrywania kolizji może również automatycznie uruchomić nagrywanie awaryjne 30 sekund przed i po uderzeniu.

Co zrobić, gdy karta pamięci jest pełna?

Urządzenie posiada funkcję odtwarzania pętli: nadpisuje najstarsze niechronione filmy, gdy karta jest pełna. Aby uniknąć nadpisywania ważnych filmów, zablokuj je w trybie odtwarzania. Możesz też ręcznie usuwać pliki lub użyć karty o większej pojemności (do 32 GB).

Jak ustawić datę i godzinę?

Wejdź do menu, naciskając ▼. Wybierz 'Godzina' za pomocą ▲/▼, a następnie OK. Nawiguj między polami za pomocą OK, ustaw wartości za pomocą ▲/▼, a następnie naciśnij ⚠️, aby zapisać.

Jak przeglądać nagrane filmy?

Naciśnij ♠, aby wejść w tryb odtwarzania. Użyj ♠/♥, aby wybrać 'Nagrywanie awaryjne' lub 'Wszystkie', a następnie OK. Nawiguj za pomocą ♠/♦ do żądanego pliku i naciśnij OK, aby odtworzyć.

Jak chronić wideo przed nadpisaniem?

W trybie odtwarzania wstrzymaj wideo przyciskiem OK, a następnie naciśnij przycisk ochrony (⚠️ według instrukcji). Naciśnij ♠, aby zablokować plik (pojawia się ikona kłódki). Aby odblokować, naciśnij ♦.

Co zrobić w przypadku awarii lub resetowania?

Jeśli urządzenie resetuje się lub nie działa poprawnie, spróbuj sformatować kartę SD przez urządzenie (menu 'Formatuj'). Sprawdź, czy karta jest kompatybilna (klasa 6+). Jeśli problem nie ustąpi, przywróć ustawienia fabryczne przez 'Ustawienia domyślne' w menu.

Jak włączyć ostrzeżenie o zmęczeniu kierowcy?

W menu włącz 'Ostrzeżenie o zmęczeniu kierowcy'. Upewnij się, że czas systemowy jest poprawny. Na ekranie wyświetlany jest wskaźnik zmęczenia: zielony <60, żółty między 60 a 80 (sygnał dźwiękowy), czerwony >80 (3 sygnały dźwiękowe + ikona). Urządzenie ostrzega również co 2 godziny jazdy.

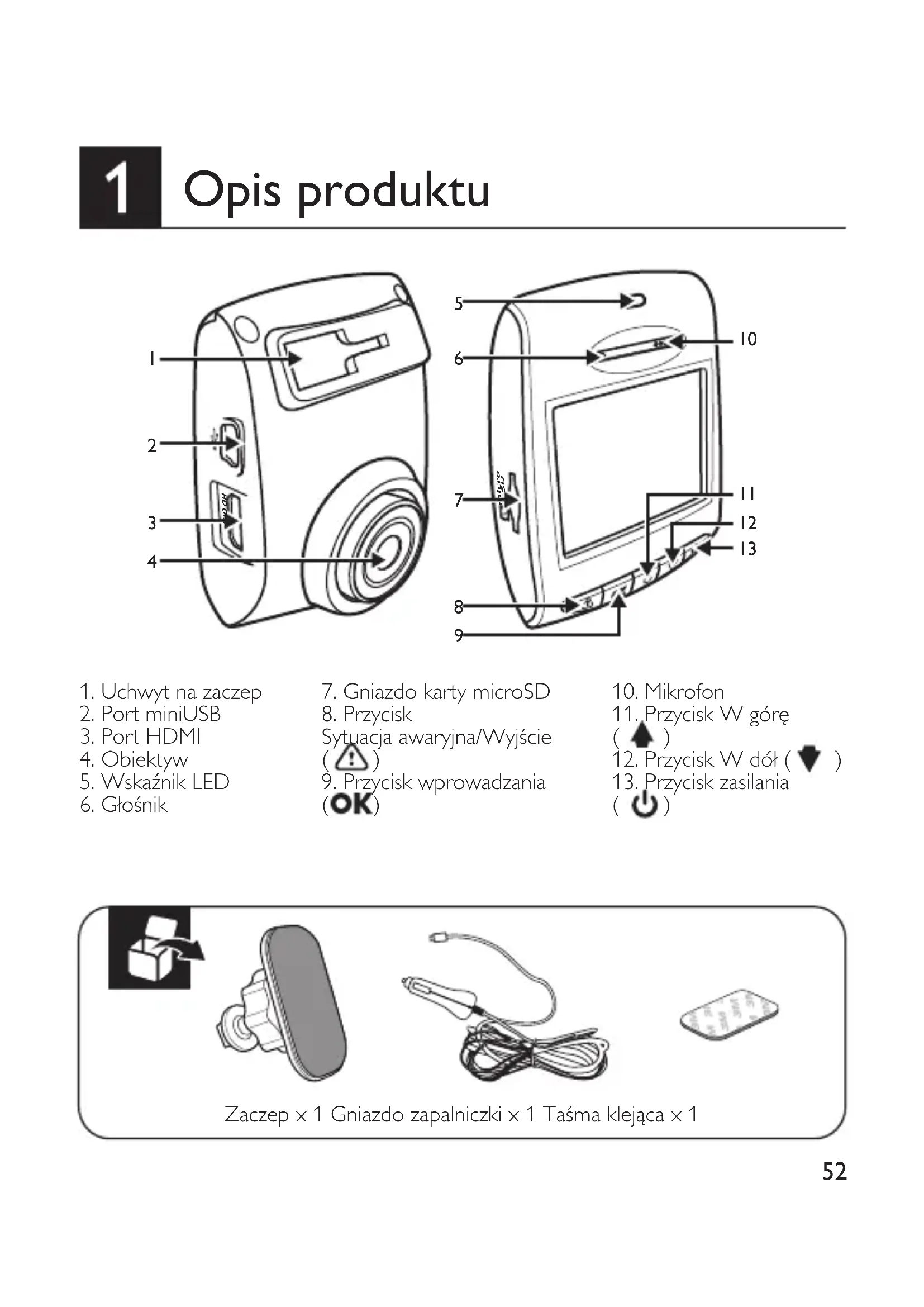

INSTRUKCJA OBSŁUGI ADR610 PHILIPS

PL Samochodowy rejestrator jazdy

1. Uchwyt na zaczep
2. Port miniUSB
3. Port HDMI
4. Obiektyw
5. Wskaźnik LED

6. Głośnik

7. Gniazdo karty microSD

8. Przycisk
   Sytuacja awaryjna/Wyjście
9. Przycisk wprowadzania

1. Mikrofon
2. Przycisk W góre
3. Przycisk W dół (▼)
4. Przycisk zasilania

Zaczep × 1 Gniazdo zapalniczki × 1 Taśma klejąca × 1

2 System instalacji w pojazdach

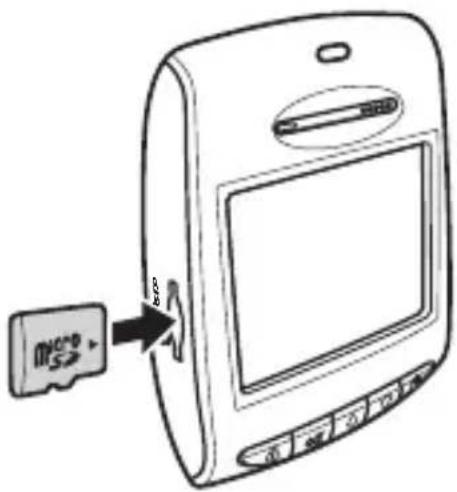

Wkładanie karty pamięci

- Włóż kartę pamięci złotymi stykami w kierunku przedniej części urządzenia.

- Wciskaj kartę pamięci, aż wskoczy na swoje miejsce.

Usuwanie karty pamięci

• Naciśnij kartę pamięci, aby wysunąć ją z gniazda.

Informacje o karcie microSD

• Należy użyć karty microSD o pojemności co najmniej 8 GB, klasa 6 (do 32 GB).
• Trzeba pamiętać o sformatowaniu karty microSD za pomocą urządzenia przed jej pierwszym użyciem.
• Przedstawione poniżej informacje dotyczą pojemności karty i czasu nagrywania:

Pojemność karty microSD	Rozdzielczość obrazu
	(1080p/30 klatek/s)
8GB 100 minut
16GB 200 minut
32GB 400 minut

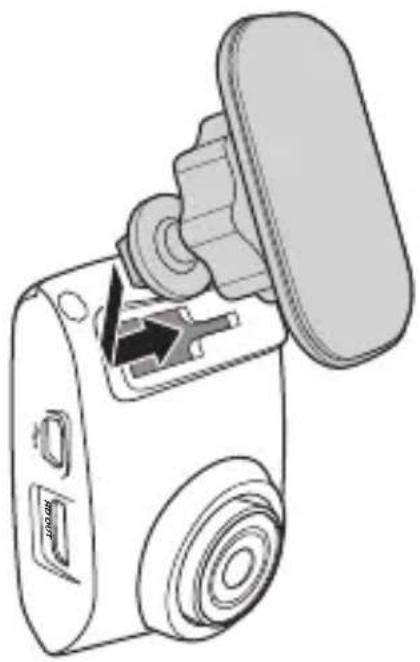

1. Przymocuj zaczep do urządzenia. Wsuwaj zaczep do uchwytu, aż usłyszysz kliknięcie.

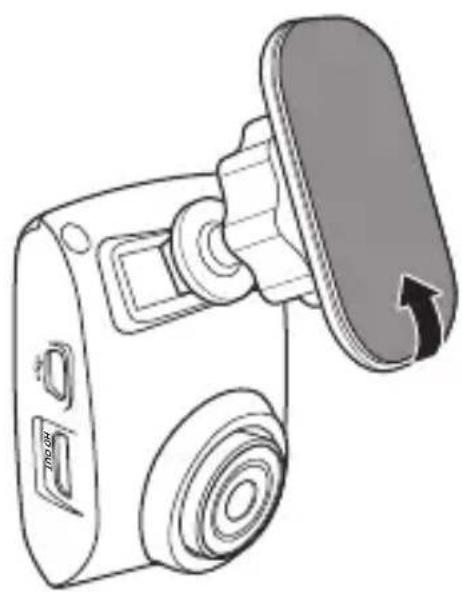

1. Odklej folię ochronną z samo-przylepnego uchwytu.

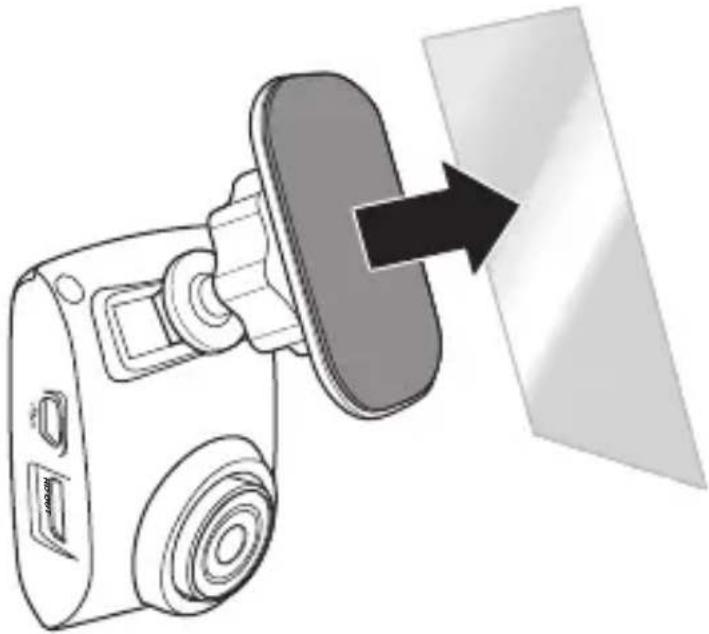

1. Umieść uchwyt na przedniej szybie i mocno go dociśnij.

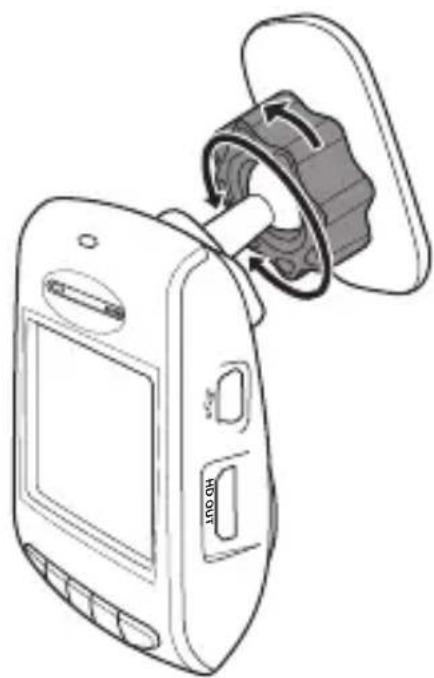

1. Wyreguluj nachylenie urządzenia. Poluzuj pokrętło, aby ustawić urządzenie we właściwej pozycji. Następnie dokręć pokrętło, aby zablokować urządzenie w wybranej pozycji.

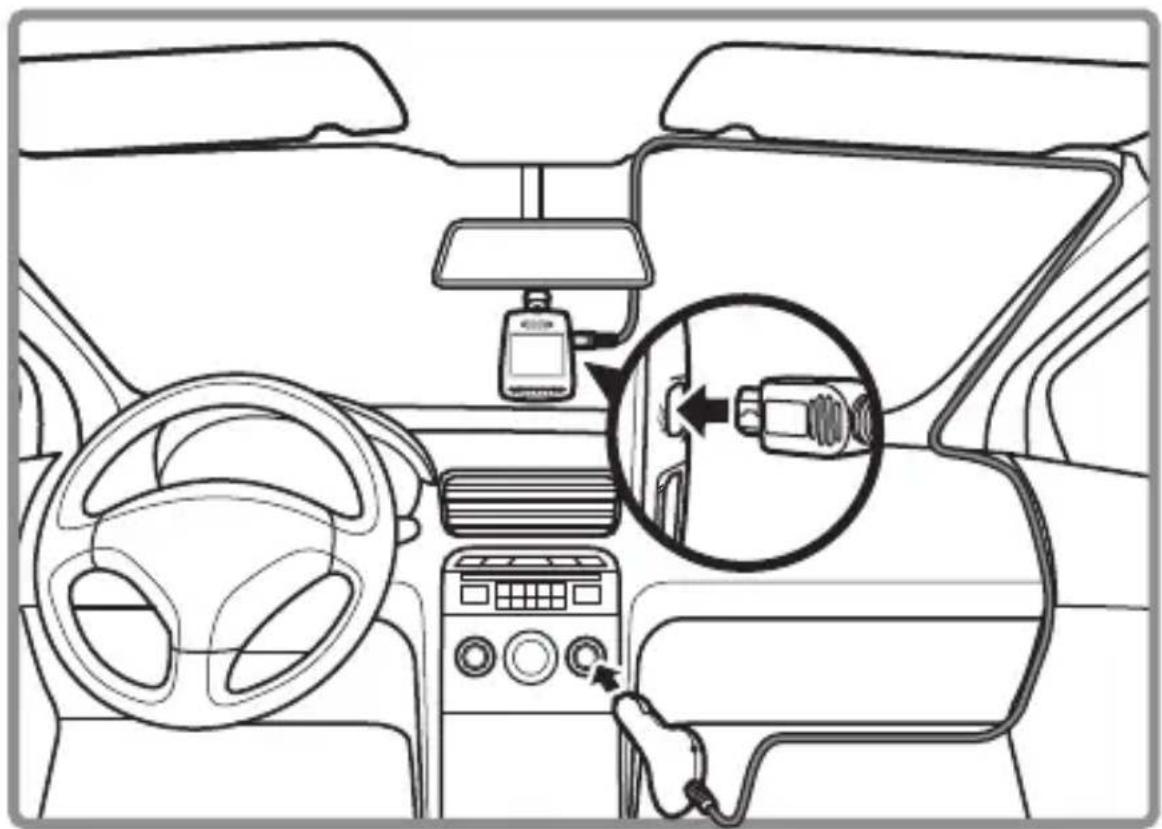

1. Podłącz interfejs miniUSB ładowarki samochodowej do portu miniUSB urządzenia.

2. Podłącz ładowarkę samochodową do gniazda zapalniczki pojazdu.

Automatyczne włączanie/wyłączanie zasilania

• Z chwilą uruchomienia silnika pojazdu urządzenie jest automatycznie włączane.
• Z chwilą odłączenia ładowarki samochodowej urządzenie jest automatycznie wyłączane.

Ręczne włączanie/wyłączanie zasilania

• Aby włączyć urządzenie, naciśnij przycisk

• Aby wyłączyć urządzenie, naciśnij i przytrzymaj przycisk przez co najmniej 2 sekundy. Uwagi:

• Zaleca się odłączanie przewodu ładowarki samochodowej, gdy silnik jest wyłączony.

• Aby zachować zgodność z urządzeniem, należy użyć naszej dedykowanej ładowarki samochodowej.
• Nie należy wyjmować ani wkładać karty SD podczas pracy systemu, gdyż może to spowodować jego zresetowanie.
• Aby przesłać dane, urządzenie należy podłączyć do komputera za pomocą złącza USB.

3 Ustawienia systemowe

Kliknij Menu, aby wyświetlić listę opcji i ustawić różne funkcje urządzenia.

1. Rozdzielczość: ustawianie rozdzielczości obrazu na Full HD 1080p (FHD).
2. Automatyczne nagrywanie: jeśli urządzenie jest włączone, nagrywanie obrazu rozpocznie się automatycznie z chwilą uruchomienia silnika pojazdu.
3. Nagrywanie głosu: włączanie/wyłączanie funkcji nagrywania głosu.
4. Wykrywanie kolizji: funkcja ta automatycznie wykrywa wszelkie kolizje i tworzy sekwencję wideo danej sytuacji awaryjnej. Film pokazuje 30 sekund przed wykryciem i po wykryciu zdarzenia. Plik wideo zostanie zapisany w folderze Emergency Records. Urządzenie pozwala zapisać w pamięci maksymalnie 10 plików wideo z nagraniem sytuacji awaryjnej. Czułość wykrywania zdarzeń można ustawić na jednym z trzech poziomów: wysoka czułość/niska czułość/wyłączone.
5. Zegar: ustawianie czasu urządzenia.
6. Datownik: włączanie/wyłączanie nanoszenia daty i czasu na nagrywany film.
7. Ciagle odtwarzanie: włączanie/wyłączanie odtwarzania w pętli.
8. Głośność: regulacja poziomu głośności.
9. Tryb Eko — wymagany jest dodatkowy zasilacz: funkcja ta pozwala ograniczyć zapis obrazu do jednej klatki na sekundę, aby oszczędzać pamięć. Jeśli jest włączona, wprowadza Tryb Eko po 1 minucie braku ruchu w polu widzenia kamery. Z chwilą ponownego wykrycia ruchu natychmiast rozpoczyna się standardowe nagrywanie.
10. Detekcja ruchu — wymagany jest dodatkowy zasilacz: funkcja ta powoduje zatrzymanie nagrywania obrazu po 1 minucie braku ruchu w polu widzenia kamery. Z chwilą ponownego wykrycia ruchu natychmiast rozpoczyna się standardowe nagrywanie.
11. Wartość ekspozycji: ręczna regulacja poziomu ekspozycji.
12. Języki dostępne do wyboru: angielski, francuski, niemiecki, włoski, hiszpański, portugalski, polski i rosyjski
13. Format karty SD: formatowanie karty TF (microSD). Przed pierwszym użyciem kartę należy sformatować za pomocą urządzenia.
14. Automatyczne wył. LCD: ustawianie czasu, po którym ekran ma zostać automatycznie wyłączony, lub włączanie ekranu na stałe.
15. Alarm zmeczenia kierowcy: włączanie/wyłączanie funkcji ostrzegania o zmęczeniu kierowcy.
16. Ustawienia domyślne: przywracanie wszystkich domyślnych ustawień fabrycznych urządzenia.
17. O urządzeniu: nazwa modelu, wersja oprogramowania układowego i certyfikaty danego produktu.

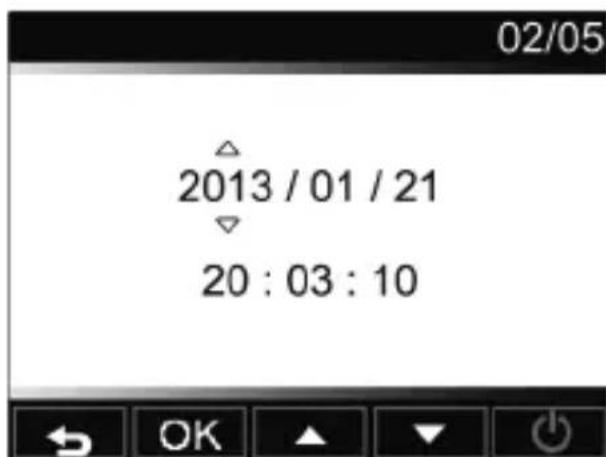

Ustawianie daty i czasu

1. Naciśnij przycisk ▼, aby wyświetlić menu ekranowe.

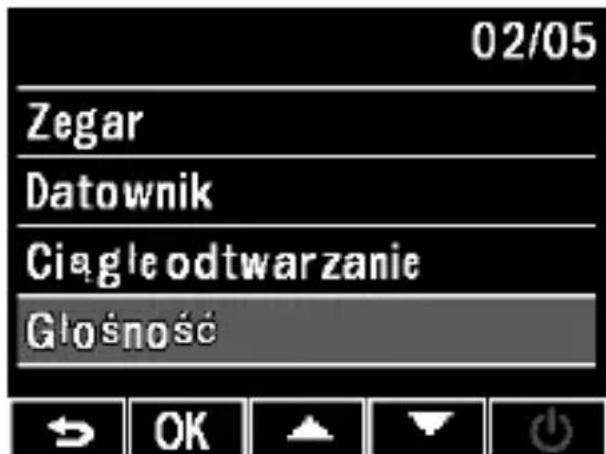

1. Naciskaj przycisk ♠ / ♥ , aby wybrać opcję Clock (Zegar), i naciśnij przycisk OK, aby wejść do menu Clock (Zegar).

1. Aby ustawić pole daty i czasu, naciśnij przycisk OK, aby wybrać to pole.
2. Naciskaj przycisk ♠ / ▼ , aby ustawić odpowiednią wartość.
3. Powtarzaj kroki 3-4, aby ustawić inne pola.
4. Naciśnij przycisk ⚠️, aby zapisać wprowadzone zmiany.

4 Instrukcja obsługi

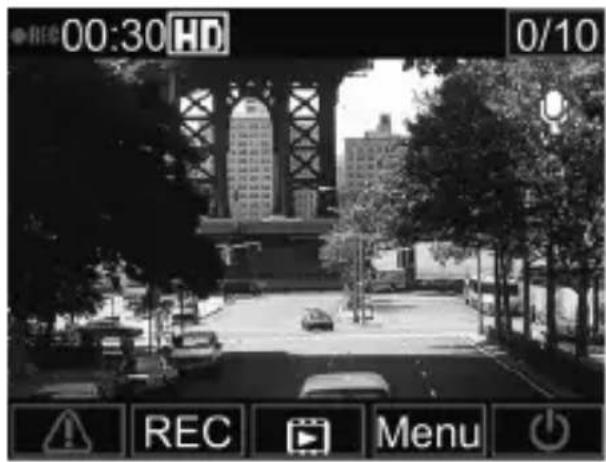

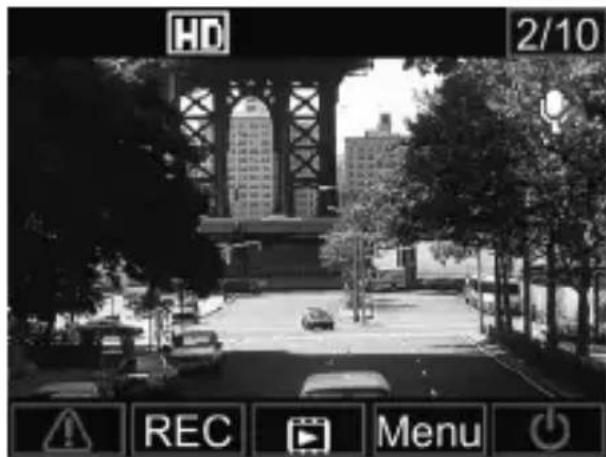

Nagrywanie filmów

Nagrywanie obrazu

• Z chwilą uruchomienia silnika pojazdu urządzenie jest automatycznie włączane i rozpoczyna się nagrywanie. Jeśli funkcja Automatic Recording (Automatyczne nagrywanie) jest wyłączona, naciśnij przycisk OK, aby rozpocząć nagrywanie ręcznie.
• Z chwilą wyłączenia silnika nagrywanie zos- -tanie zatrzymane. Naciśnięcie przycisku OK pozwala ręcznie zatrzymać nagrywanie w dowolnym momencie.

Nagrywanie awaryjne

• Podczas nagrywania obrazu można ręcznie wyzwolić nagrywanie sytuacji awaryjnej, aby zabezpieczyć plik wideo z nagraniem dowolnego wydarzenia.
• Naciśnij przycisk ⚠️, aby rozpocząć nagrywanie awaryjne.
• W prawym górnym rogu ekranu pokaże się ikona ▲ sygnalizująca, że trwa nagrywanie sytuacji awaryjnej.
• System automatycznie utworzy plik z nagraniem tego wydarzenia. Plik wideo zostanie zapisany w folderze Emergency Records (Nagranie awaryjne).
• Jeśli włączona jest funkcja Collision Detection (Wykrywanie kolizji), urządzenie automatycznie wykrywa wszelkie kolizje i tworzy plik wideo z nagraniem danej sytuacji awaryjnej. Na filmie tym widoczne będzie 30 sekund przed wykryciem takiego wydarzenia i po jego wykryciu. Plik wideo zostanie zapisany w folderze Emergency Records(Nagranie awaryjne).
• Urządzenie może zapisać w pamięci maksymalnie 10 plików wideo z nagraniem nagłego zdarzenia. Liczba sytuacji awaryjnych nagranych na karcie jest wyświetlana w prawym górnym rogu ekranu.

Uwagi:

1. W trakcie zapisywania pliku wideo z nagraniem nagłego zdarzenia ikona karty pamięci jest mniej więcej przez 1 minutę wyświetlana na ekranie. W tym czasie wszystkie przyciski są nieaktywne. Do chwili zapisania pliku inne funkcje również są niedostępne.

2. Jeśli włączone są funkcje Tryb Eko lub Detekcja ruchu, funkcje Nagrywanie awaryjne i Wykrywanie kolizji są automatycznie wyłączane.

Odtwarzanie filmów

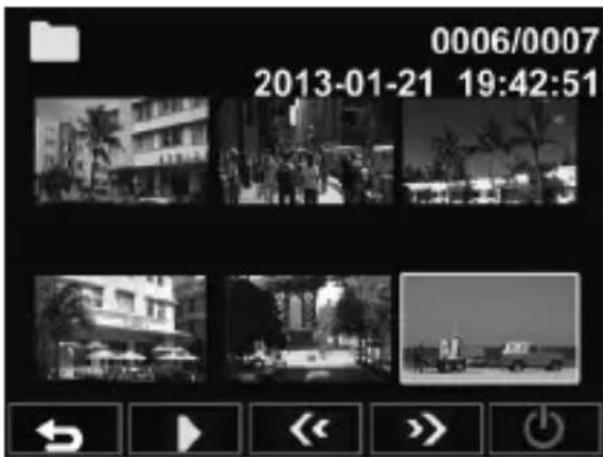

Odtwarzanie obrazu

1. Naciśnij przycisk ♠, aby wejść w tryb odtwarzania.

2. Naciskaj przycisk ♠ / ♦ , aby wybrać nagranie awaryjne lub ostatnie nagranie, i naciśnij przycisk OK .

3. Naciskaj przycisk ♠ / ♥ , aby przejść do pożadanego pliku wideo, i naciśnij przycisk OK , aby odtworzyć wybrany film.

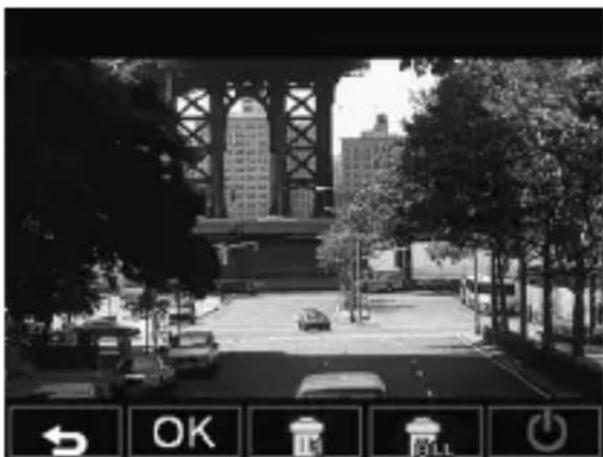

Usuwanie filmów

1. Podczas odtwarzania filmu naciśnij przyciskok, aby wstrzymać odtwarzanie.

2. Naciśnij przycisk ♠, aby przejść do ekranu usuwania.

3. Naciśnij przycisk ♦ (☐1), aby usunąć wybrany plik, lub naciśnij przycisk ♦ (☐ALL), aby usunąć wszystkie pliki.

4. Na ekranie pokaże się komunikat z żądaniem potwierdzenia. Naciskaj przycisk ♠ / ♦ , aby wybrać opcję Tak, i naciśnij przyciskok , aby potwierdzić chęć usunięcia.

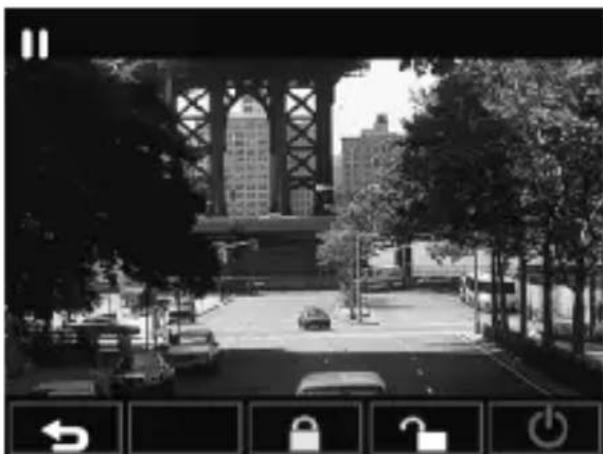

Zabezpieczanie filmów

Aby uniemożliwić zapisanie innych nagrań w miejscu filmów:

1. Podczas odtwarzania filmu naciśnij przyciskok, aby wstrzymać odtwarzanie.

2. Naciśnij przycisk ♥ , aby przejść do ekranu zabezpieczania.

3. Naciśnij przycisk ♠ (☐), aby zablokować wybrany plik. Na ekranie zostanie wyświetlona ikona blokady (☐), informująca o tym, że plik został zabezpieczony. Aby odblokować zablokowany plik, naciśnij przycisk ♦ (☐).

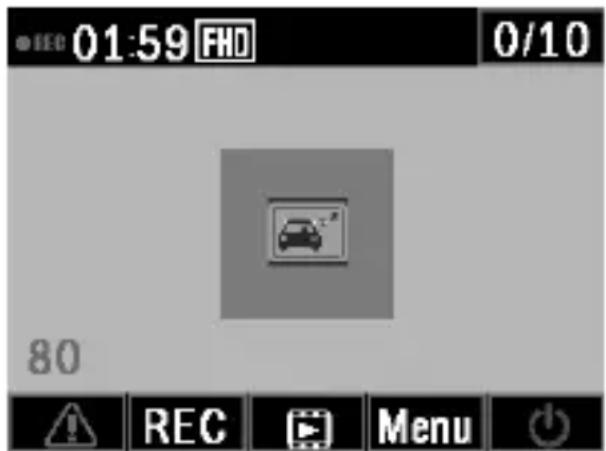

5 Alarm zmęczenia kierowcy

Aby pomóc kierowcom w obserwowaniu, jak wrasta ich zmeczenie, na ekranie jest wyświetlany poziom zmeczenia. Określa on wzrost zmeczenia kierowcy z uwzględnieniem parametrów fizjologicznych i związanych z podróżą, takich jak pora dnia i czas spędzony na prowadzeniu samochodu. Urządzenie ostrzega kierowcę, gdy poziom zmeczenia osiągnie wartość 80, a także po każdych dwóch godzinach jazdy.

Jeśli funkcja ta jest włączona, poziom zmeczenia jest wyświetlany na ekranie. Gdy jest mniejszy

od 60, jego wartość jest wyświetlana na zielono. Gdy mieści się w przedziale 60–80, wyświetla się w kolorze żółtym, czemu towarzyszy sygnał ostrzegawczy. Gdy poziom zmęczenia przekroczy 80, jego wartość jest wyświetlana na czerwono i towarzyszy jej potrójny sygnał ostrzegawczy. Aby ostrzec użytkownika, na ekranie wyświetlane jest wyskakujące okienko z ikoną zmęczenia. (Przed włączeniem funkcji ostrzegania o zmęczeniu kierowcy użytkownik powinien właściwie ustawić czas systemowy).

Dane techniczne

Funkcje automatyczne	Automatyczne nagrywanie Wykrywanie kolizji i zabezpieczanie plików z nagraniami sytuacji awaryjnych Bezproblemowy zapis w pętli Automatyczne ustawianie ekspozycji Automatyczne ustawianie balansu bieli Znacznik daty i czasu Automatyczne wył. LCD Alarm zmęczenia kierowcy
Matryca	3,1 megapikseli CMOS
Rozdzielczość obrazu	Full HD (1920 × 1080p) przy 30 klatkach/s
Wyświetlacz	LCD 2" 480*234 pikseli
Zakres przysłony	F/#2.0
Obiektyw stałoogniskowy	Obiektyw szerokokątny, kąt widzenia 100° (po przekątnej), 5 warstw szkła
Format pliku	.MOV Kompresja dźwięku w standardzie AVC / kompresja obrazu w standardzie H.264
Pamięć RAM	DDR2 SDRAM 64Mx16bit (1 Gb)
Pamięć wewnętrzna	Flash SPI 64 Mb
Nośniki do zapisu obrazu	Karta microSD (klasa 6 lub wyższa, do 32 GB)
Zegar czasu rzeczywistego Okres przechowywania	Co najmniej 5 dni
Czas nagrywania	200 min przy pamięci 16 GB i rozdzielczości Full HD 280 min przy pamięci 16 GB i rozdzielczości HD Premium
Temperatura pracy	Od 0°C do 65°C
Temperatura przechowywania	Od -20°C do 70°C
Akcesoria	Ładowarka samochodowa ze złączem miniUSB, zaczep do montażu, taśma klejąca
Interfejs	MiniUSB 2.0, miniHDMI, gniazdo karty microSD, mikrofon, głośnik
Języki	Angielski, francuski, niemiecki, włoski, hiszpański, portugalski, polski, rosyjski
Zasilanie	Zasilacz samochodowy 12–24 V Jednostka główna: 5 V/1 A
Wymiary (dł. x szer. x wys.)	72,8 × 53,3 × 31,34 mm
