MANUAL DE USUARIO ADR610 PHILIPS

ES Grabador de conducción para automoción

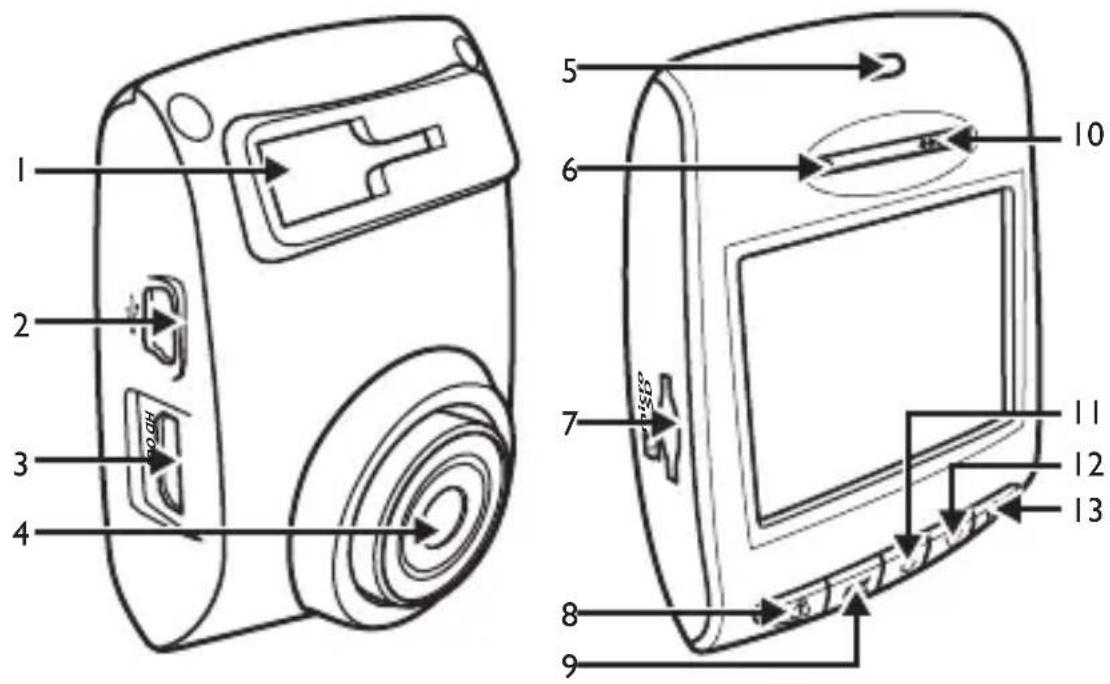

1 Visión general del producto

1 2 3 4 5 6 7 8 9 10 11 12 13

1. Soporte de anclaje
2. Puerto Mini USB
3. Puerto HDMI
4. Lente
5. Indicador LED

6. Altavoz

7. Ranura para tarjeta Micro SD

8. Botón de emergencia/salida ( ⚠️ )

9. Botón de entrada (OK)

10. Micrófono

11. Botón arriba ( ♠ )
12. Botón abajo (▼)
13. Botón de encendido

2 Sistema de instalación en vehículos

Inserción de la tarjeta de memoria

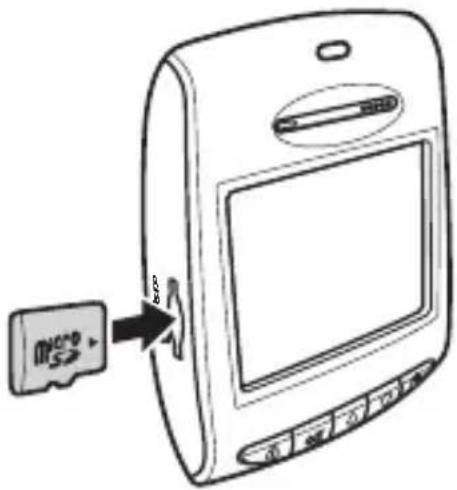

- Inserte la tarjeta de memoria con los contactos dorados orientados hacia el frente del dispositivo.

- Empuje la tarjeta de memoria hasta que encaje en su lugar.

MCCS

Para retirar la tarjeta de memoria

- Empuje para expulsar la tarjeta de memoria de la ranura.

Acerca de la tarjeta Micro SD

• Utilice una tarjeta Micro SD de al menos 8 GB de tamaño/memoria, Clase 6 (hasta 32 GB).
• Formatee la tarjeta Micro SD con el dispositivo antes de usarla por primera vez.
• La información siguiente es la capacidad y el tiempo de grabación de la tarjeta:

Capacidad de la tarjetaMicro SD	Resolución de vídeo
	(1080P/30 FPS)
8GB 100 minutos
16GB 200 minutos
32GB 400 minutos

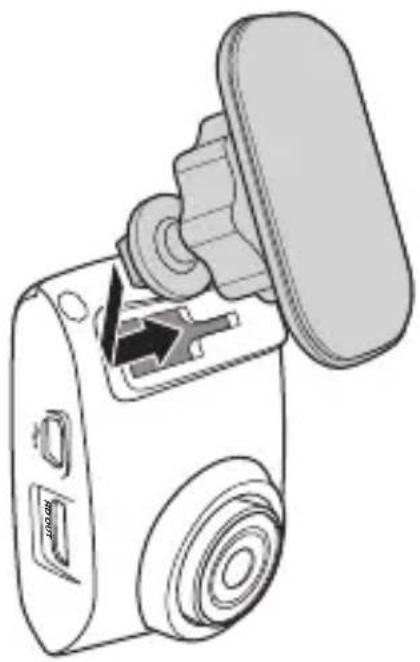

1. Monte el anclaje en el dispositivo. Deslícelo en el soporte de anclaje hasta que oiga un clic.

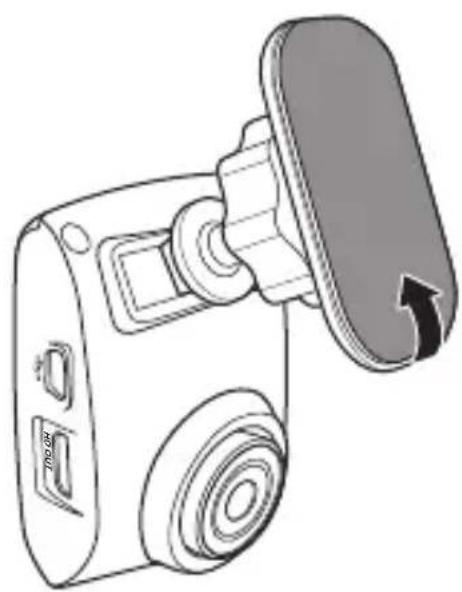

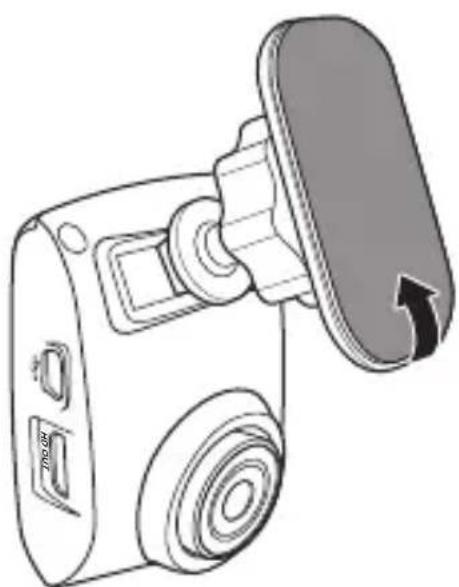

1. Retire la hoja de plástico protector del anclaje adhesivo.

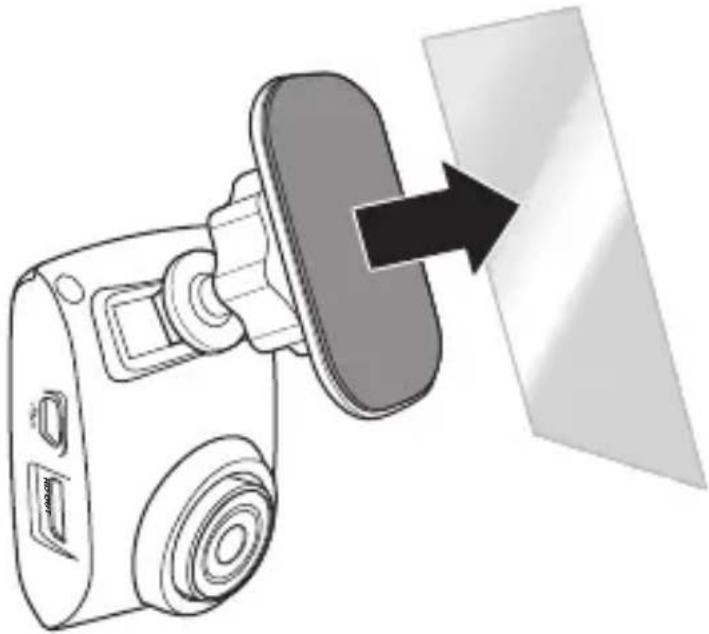

1. Coloque el anclaje y presiónelo firmemente contra el parabrisas.

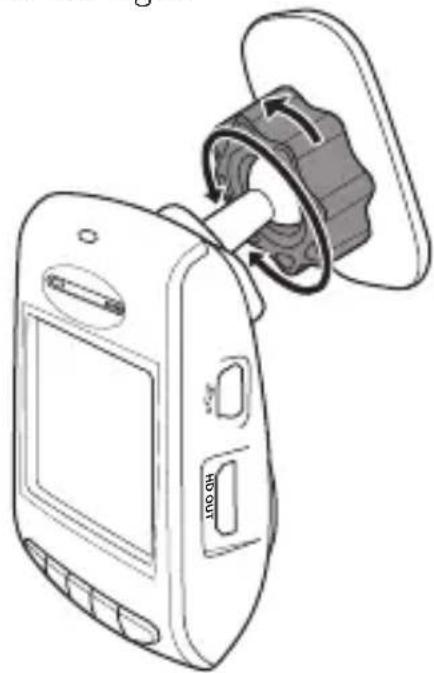

1. Ajuste la posición del dispositivo. Afloje el mando para girar el dispositivo hasta la posición correcta. A continuación, apriete el mando para asegurarse de que el dispositivo esté correctamente fijado en su lugar.

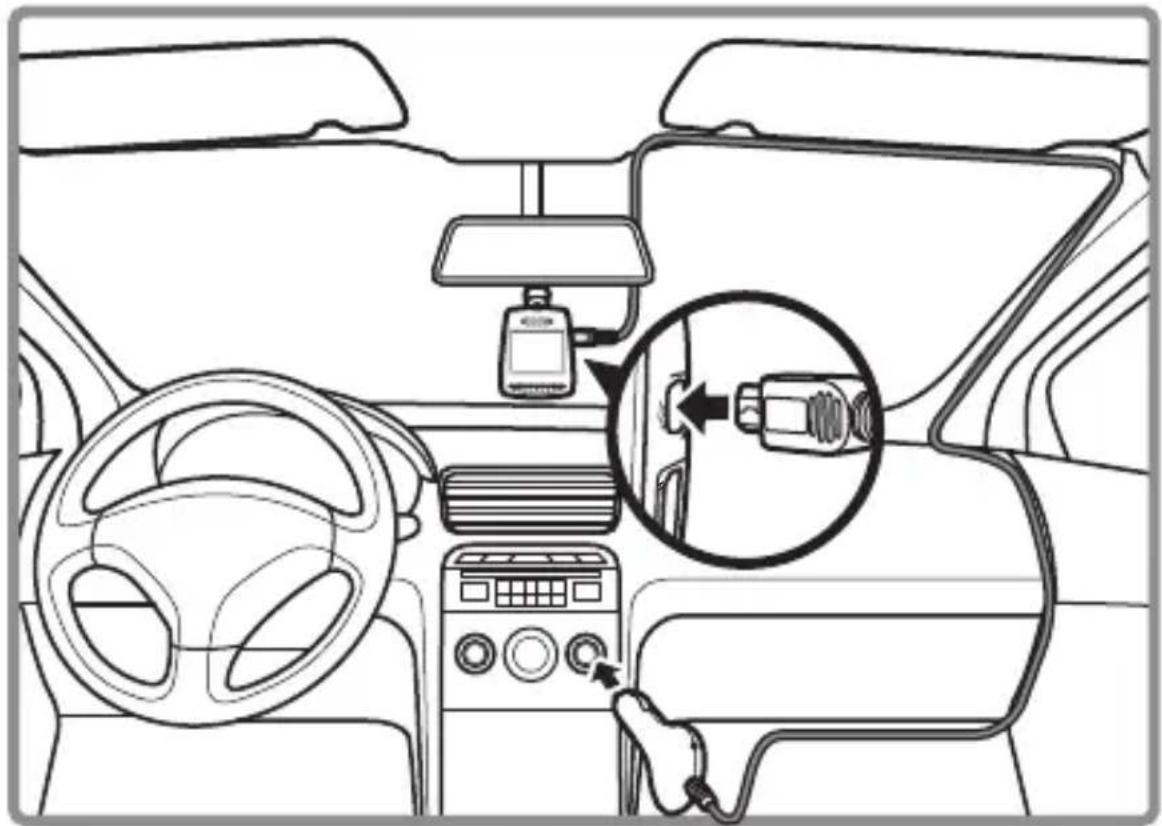

1. Conecte la interfaz Mini USB del cargador de coche al puerto Mini USB del dispositivo.

2. Conecte el cargador de coche a la toma de encendedor del vehículo.

Encendido/apagado automático

• Cuando se enciende la alimentación del vehículo, el dispositivo se enciende automáticamente.
• Si desconecta el cargador de coche, el dispositivo se apagará automáticamente.

Manual de Encendido/apagado

• Para encender el dispositivo, pulse ⏻.

• Para apagar el dispositivo, pulse ⏻ y manténgalo pulsado durante al menos 2 segundos. Notas:

• Es recomendable desconectar el cable del cargador de coche cuando el motor esté apagado.

• Útilice nuestro cargador de coche específico para evitar incompatibilidades con el dispositivo.

• Cambiar la tarjeta SD provocará fácilmente que se reinicie el sistema. No extraiga ni inserte la tarieta SD cuando el sistema esté en funcionamiento.

• Una vez conectado a un PC mediante USB, el dispositivo solamente permitirá la transferencia de datos.

3 Configuración del sistema

Haga clic en Menu para mostrar la lista del menú y ajustar las diferentes funciones del dispositivo

1. Resolución: ajuste la resolución de vídeo en Full HD1080P (FHD).
2. Grabación automática: cuando se activa, grabación de vídeo se inicia automáticamente al encender la alimentación del vehículo.
3. Grabación de voz: activar/desactivar la función de grabación de voz.
4. Detección de colisión: la función CollisionDetection detectará automáticamente cualquier evento de colisión y creará un clip de vídeo de emergencia. El clip de vídeo de emergencia mostrará 30 segundos antes y después de la detección del suceso. El archivo de vídeo se guardará en la carpeta Emergency Record. El dispositivo puede guardar hasta 10 archivos de vídeo de grabación de emergencia. Seleccione el nivel de sensibilidad de detección de suceso entre alta sensibilidad/baja sensibilidad/desactivado.
5. Reloj: ajuste la hora del dispositivo.
6. Marcar fecha: active o desactive el marcado con fecha y hora del vídeo.
7. Presentación Diapositivas: active o desactive la reproducción en bucle.
8. Volumen: ajuste el nivel de volumen.
9. Modo monitor: la función de modo de monitor reduce el vídeo grabado a un fotograma por segundo para ahorrar capacidad de almacenamiento. Cuando se activa, entra en modo de monitor 1 minuto después de que no se detecte ningún movimiento en el campo de visión de la cámara. Cuando vuelve a detectarse movimiento, se inicia inmediatamente la grabación normal.
10. Detección de Movimiento: la función MotionDetection detiene la grabación de vídeo 1 minuto después de que no se detecte ningún movimiento en el campo de visión. Cuando vuelve a detectarse movimiento, se inicia inmediatamente la grabación normal.
11. Valor EV: ajusta manualmente el nivel de exposición.
12. Idioma: Disponible en ingles,francés,alemán,español,portugués,polaco y ruso
13. Formatear: formatee la tarjeta TF (Micro SD). Formatee la tarjeta utilizando el dispositivo antes de utilizarla por primera vez.
14. LCDAutoOff: ajuste el tiempo que transcurre antes de que el monitor se apague automáticamente o ajuste el monitor para que esté siempre encendido.
15. Alarma de fatiga: active o desactive la función de alerta de fatiga del conductor.
16. Reestablecer: reinicie todos los ajustes del dispositivo a los ajustes predeterminados de fábrica.
17. Acerca de: nombre del modelo, versión del firmware y certificaciones del producto relacionadas. Ajuste la fecha y la hora

Ajuste la fecha y la hora

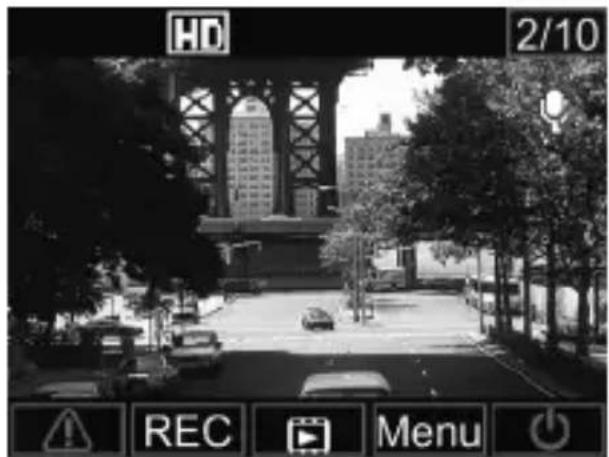

1. Pulse ▼ para abrir el menú de visualización en pantalla.

HD 2/10 REC Menu

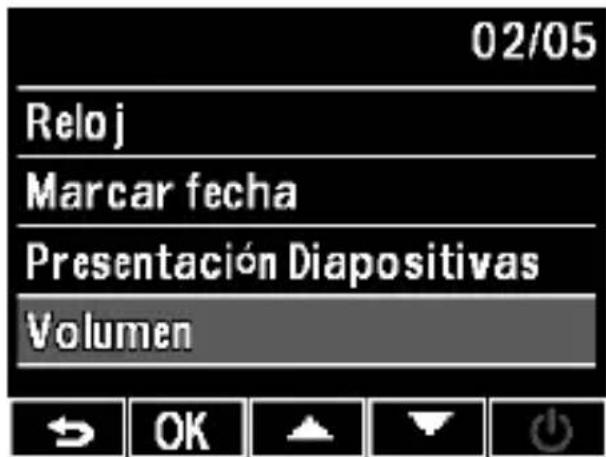

1. Pulse ▲ / ▼ para seleccionar reloj y pulse OK para entrar en el menú reloj.

02/05 Reloj Marcar fecha Presentación Diapositivas Volumen

1. Para ajustar el campo de fecha y hora, pulse OK para seleccionar el campo.
2. Pulse ♠ / ▼ para ajustar el valor.
3. Repita los pasos 3-4 para ajustar otros campos.
4. Pulse ⚠️ para guardar los cambios.

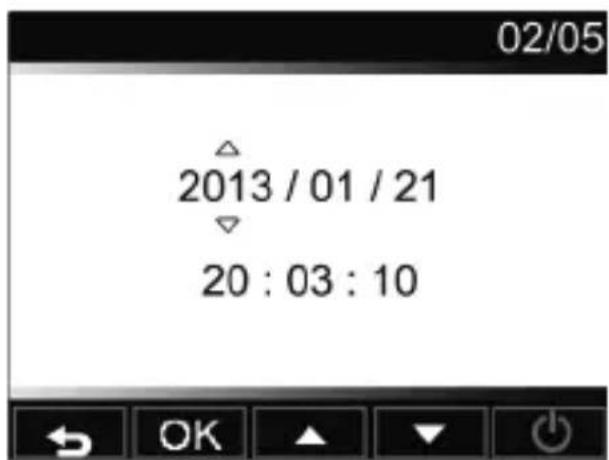

02/05 2013 / 01 / 21 20 : 03 : 10

4

Instrucciones de funcionamiento

Grabación de vídeos

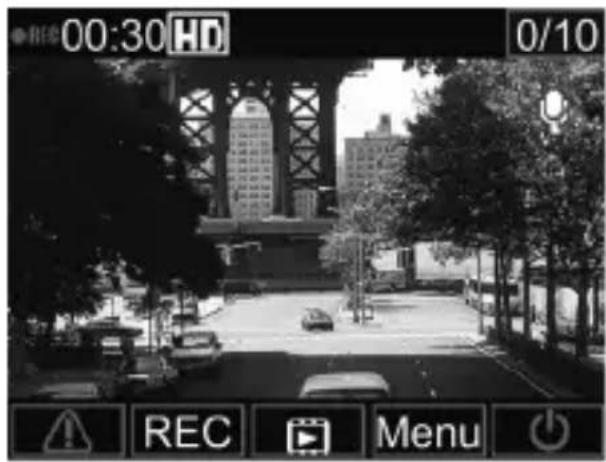

Grabación de vídeo

• Cuando se enciende la alimentación del vehículo, el dispositivo se enciende automáticamente y empieza a grabar. Si la función de grabación automática está desactivada, pulse OK para iniciar la grabación manualmente.
• La grabación se detendrá automáticamente cuando se apague la alimentación del vehículo. O bien, pulse OK para detener la grabación manualmente en cualquier momento.

00:30 HD 0/10 REC REC Menu

Grabación de emergencia

• Durante la grabación de vídeo, puede crear manualmente una grabación de emergencia para proteger un archivo de vídeo frente a cualquier evento que pueda producirse.
• Pulse ⚠️ para iniciar la grabación de emergencia.
• Aparecerá el icono 🔒 en la parte superior derecha de la pantalla, para indicar que se está realizando la grabación de emergencia.
• El sistema crea automáticamente un archivo de vídeo de emergencia. El archivo de vídeo se guarda en la carpeta Emergency Records.
• Cuando se active la función CollisionDetection, el dispositivo detectará automáticamente cualquier suceso de colisión y creará un archivo de vídeo de emergencia. El clip de vídeo de emergencia mostrará 30 segundos antes y después de la detección del evento. El archivo de vídeo se guardará en la carpeta Emergency Records.
• El dispositivo puede guardar hasta 10 archivos de vídeo de grabación de emergencia. El número de grabaciones de emergencia guardadas en la tarjeta se indica en la esquina superior derecha de la pantalla LCD.

Notas:

1. en la pantalla LCD aparece un icono de tarjeta de almacenamiento durante, aproximadamente, 1 minuto mientras se guarda el archivo de vídeo de grabación de emergencia. Durante este tiempo, los botones no están disponibles. Las demás funciones dejan de estar disponibles hasta que se guarda el archivo.

2. Cuando se activen las funciones de Modo monitor o Detección de Movimiento, la grabación de emergencia y Detección de colisión se desactivarán automáticamente.

Reproducir vídeos

Reproducción de vídeos

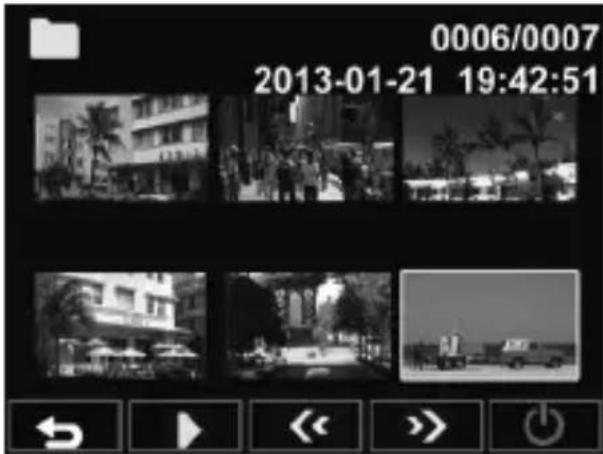

1. Pulse ♠ para entrar en el modo de reproducción.

2. Pulse ♦ / ♥ para seleccionar Grabación de Emergencia o Ultima Grabación y pulse OK.

3. Pulse ♠ / ▼ para buscar el archivo de vídeo que desee y pulse OK para reproducir el vídeo.

0006/0007 2013-01-21 19:42:51

Eliminación de vídeos

1. Durante la reproducción de vídeos, pulse ok para hacer una pausa en la reproducción.

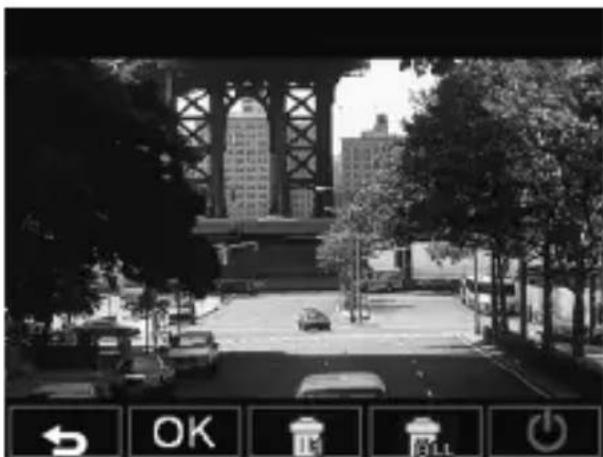

2. Pulse ♠ para entrar en la pantalla Delete.

3. Pulse ▲ (1) para eliminar el archivo seleccionado o pulse ▼ (ALL) para eliminar todos los archivos.

4. Aparece un mensaje de confirmación en la pantalla. Pulse ♠ / ♦ para seleccionar Sí pulse OK para confirmar la eliminación.

Protección de vídeos

Para proteger vídeos y evitar que se sobrescriban,

1. Durante la reproducción de vídeos, pulse OK para hacer una pausa en la reproducción.

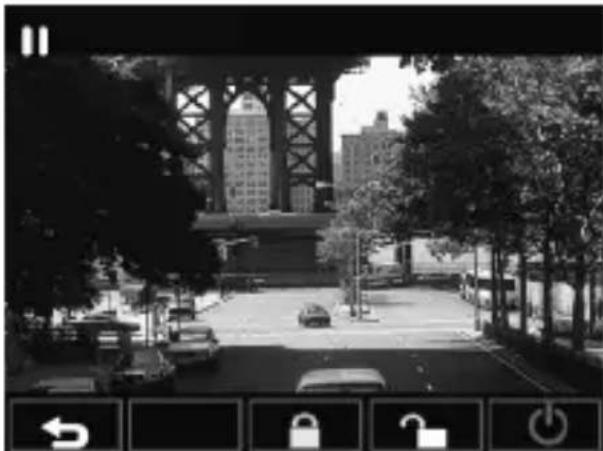

2. Pulse ▼ para entrar en la pantalla Protect.

3. Pulse ▲ ( 📋 ) para bloquear el archivo. Se mostrará un icono de candado ( 📋 ) en la pantalla para indicar que el archivo está protegido. Para desbloquear el archivo bloqueado, pulse ▼ ( 📋 ).

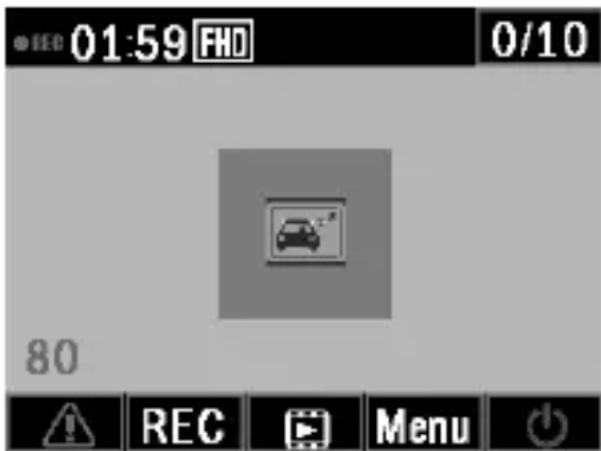

Para ayudar a los conductores de automóviles a gestionar la evolución de su fatiga, un índice de fatiga muestra la evolución de la fatiga del conductor, teniendo en cuenta parámetros fisiológicos y relacionados con el viaje, tales como la hora del día y el tiempo que se ha pasado conduciendo. El dispositivo alerta al conductor cuando el índice de fatiga alcanza 80 y, además, cada dos horas de conducción.

En el momento del encendido, el índice de fatiga se muestra en la pantalla. Cuando el índice de fatiga es inferior a 60, el valor se

01:59 FHD 0/10 80 REC Menu

muestra en la pantalla en color verde. Antes de que el índice de fatiga alcance 80, el valor se muestra en amarillo en la pantalla con un sonido de alerta. Cuando el índice de fatiga está por encima de 80, el valor se muestra en rojo en la pantalla con 3 sonidos de alerta y emerge un icono de fatiga para alertar al usuario. (Es necesario ajustar correctamente la hora del sistema cuando el usuario activa la función de alerta de fatiga del conductor),

Especificaciones técnicas

Funciones automáticas	Grabación automáticaDetección de colisión y protección de archivos de emergenciaGrabación en bucle perfectaExposición automáticaBalance de blancos automáticoMarca de fecha y horaLCD Auto offAlarma de fatiga
Sensor de imagen	CMOS de 3,1 megapíxeles
Resolución de vídeo	Full HD (1920 x 1080p) a 30 fps
Pantalla	LCD de 2" y 480 * 234 puntos
Intervalo de abertura	F/2,0
Objetivo fijo	Objetivo gran angular, FOV 100 (Diagonal), cristal de 5 capas
Formato de archivo	.MOVCompresión de audio AVC/compresión de vídeo H.264
Memoria de acceso aleatorio	SDRAM DDR2 64 M x 16 bits (1 Gbit)
Memoria interna	64 Mb SPI Flash
Soporte de grabación	Tarjeta Micro SD (clase 6 o superior, hasta 32 GB)
Reloj en tiempo realPeríodo de retención	Al menos 5 días
Tiempo de grabación	200 min. a 16 GB para Full HD280 min. a 16 GB para HD Premium
Temperatura de funcionamiento	0°C ~ 65°C
Temperatura de almacenamiento	-20°C ~ 70°C
Accesorios	Cargador de coche Mini USB, Brazo de montaje, Cinta adhesiva
Interfaz	Mini USB 2.0, Mini HDMI, ranura Micro SD,micrófono, altavoz
Idiomas	Inglés, francés, alemán, italiano, español, portugués, polaco y ruso
Alimentación	Adaptador para coche 12-24 V Unidad principal: 5 V/1 A
Dimensiones (L x An. x Al.)	72,8 x 53,3 x 31,34 mm
