Typ produktu	Głośnik podłogowy (floorstanding)
Marka	Bowers & Wilkins
Model	CM8 S2
Zawartość opakowania	1 głośnik, 4 gumowe nóżki, 4 kolce M6, 4 nakrętki zabezpieczające, 1 podstawa podłogowa, 1 klucz imbusowy, 4 śruby M6 x 35 mm, 4 podkładki pełne, 4 podkładki samozabezpieczające, 1 wkładka piankowa (2 części)
Ustawienie	Głośniki podłogowe, stosowanie kolców odsprzęgających lub gumowych nóżek. Zalecana odległość: 1,5 do 3 m między głośnikami, >0,5 m od ścian tylnych i bocznych
Mocowanie podstawy	Wyrównać wygrawerowaną strzałkę do przodu, użyć dostarczonych podkładek i śrub, dokręcić kluczem imbusowym
Regulacja kolców	Wkręcić całkowicie, następnie odkręcić w celu wyważenia, zablokować nakrętką zabezpieczającą
Podłączenia	Możliwość bi-wiringu lub bi-ampingu. Zaciski czerwony (+), czarny (-). Należy zachować polaryzację
Regulacja basu	Włożyć wkładki piankowe do otworów wentylacyjnych (tylko zewnętrzną lub obie części)
Wygrzewanie	Około 15 godzin normalnego użytkowania dla optymalnej pracy
Konserwacja	Odkurzanie, czyszczenie wodą z mydłem bezzapachowym lub środkiem do szyb, unikać środków ściernych lub amoniaku
Kompatybilność magnetyczna	Trzymać w odległości co najmniej 50 cm od wrażliwych urządzeń (CRT, taśmy magnetyczne); ekrany LCD/OLED/plazmowe nie są dotknięte
Informacje środowiskowe	Zgodny z RoHS, REACH, WEEE. Utylizować zgodnie z lokalnymi przepisami

Często zadawane pytania - CM8 S2 BOWERS & WILKINS

Jak prawidłowo ustawić głośniki CM8 S2?

Umieścić głośniki co najmniej 50 cm od ścian tylnych i bocznych. Dla stereo rozstawić je 1,5 do 3 metrów, tworząc trójkąt równoboczny z pozycją odsłuchową. Do kina domowego umieścić je po obu stronach ekranu.

Jak zamontować kolce odsprzęgające?

Najpierw wkręcić kolce całkowicie, następnie odkręcić w celu wyważenia głośnika. Po uzyskaniu równowagi dokręcić nakrętki zabezpieczające. Na twardej podłodze użyć gumowych nóżek lub metalowej podkładki.

Czy można bi-wire'ować głośnik CM8 S2?

Tak. Usunąć połączenia między dwiema parami zacisków. Podłączyć każdą parę osobno do wzmacniacza. Przestrzegać polaryzacji (+/-) dla każdego kabla.

Jak wyregulować bas, jeśli poziom jest zbyt wysoki?

Włożyć dostarczone wkładki piankowe do otworów wentylacyjnych z tyłu. Użyć tylko zewnętrznej części dla umiarkowanej redukcji lub obu części dla większej redukcji.

Ile trwa wygrzewanie głośników?

Wstępne wygrzewanie trwa około 15 godzin normalnego użytkowania. Jeśli głośniki były przechowywane w niskiej temperaturze, należy przewidzieć weekend na stabilizację termiczną.

Jak czyścić głośniki CM8 S2?

Regularnie odkurzać. W przypadku śladów użyć wilgotnej szmatki z wodą i łagodnym mydłem bezzapachowym lub środkiem do mycia szyb. Unikać środków ściernych lub zawierających amoniak. Nie dotykać głośników.

Czy głośniki są wrażliwe na pola magnetyczne?

Tak, głośniki wytwarzają pola magnetyczne. Trzymać wrażliwe urządzenia (CRT, taśmy magnetyczne) w odległości co najmniej 50 cm. Ekrany LCD, OLED i plazmowe nie są dotknięte.

Jak przymocować podstawę głośnika?

Położyć głośnik na boku, zabezpieczając powierzchnię. Wyrównać podstawę z otworami pod głośnikiem, strzałką do przodu. Zamocować za pomocą dostarczonych śrub i podkładek, umieszczając podkładkę samozabezpieczającą między podkładką pełną a śrubą. Dokręcić kluczem imbusowym.

Czy można używać głośników na dywanie?

Tak. Kolce są zaprojektowane do przebijania dywanu i opierania się na twardej podłodze. Wyregulować wysokość kolców w celu wyważenia głośnika. Po regulacji dokręcić nakrętki zabezpieczające.

Co zrobić, jeśli obraz stereo jest pogorszony?

Sprawdzić polaryzację kabli: + głośnika do + wzmacniacza, a - do -. Odwrócenie polaryzacji pogarsza obraz stereo i redukuje bas. Upewnić się również, że głośniki są symetrycznie ustawione.

INSTRUKCJA OBSŁUGI CM8 S2 BOWERS & WILKINS

Dziękujemy za wybór produktu firmy Bowers & Wilkins.

John Bowers założył swoją firmę, ponieważ wierzył, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który tworzymy.

Niniejszy produkt wymaga starannej instalacji, dlatego sugerujemy zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z produktu. Ciąg dalszy na stronie 71 →

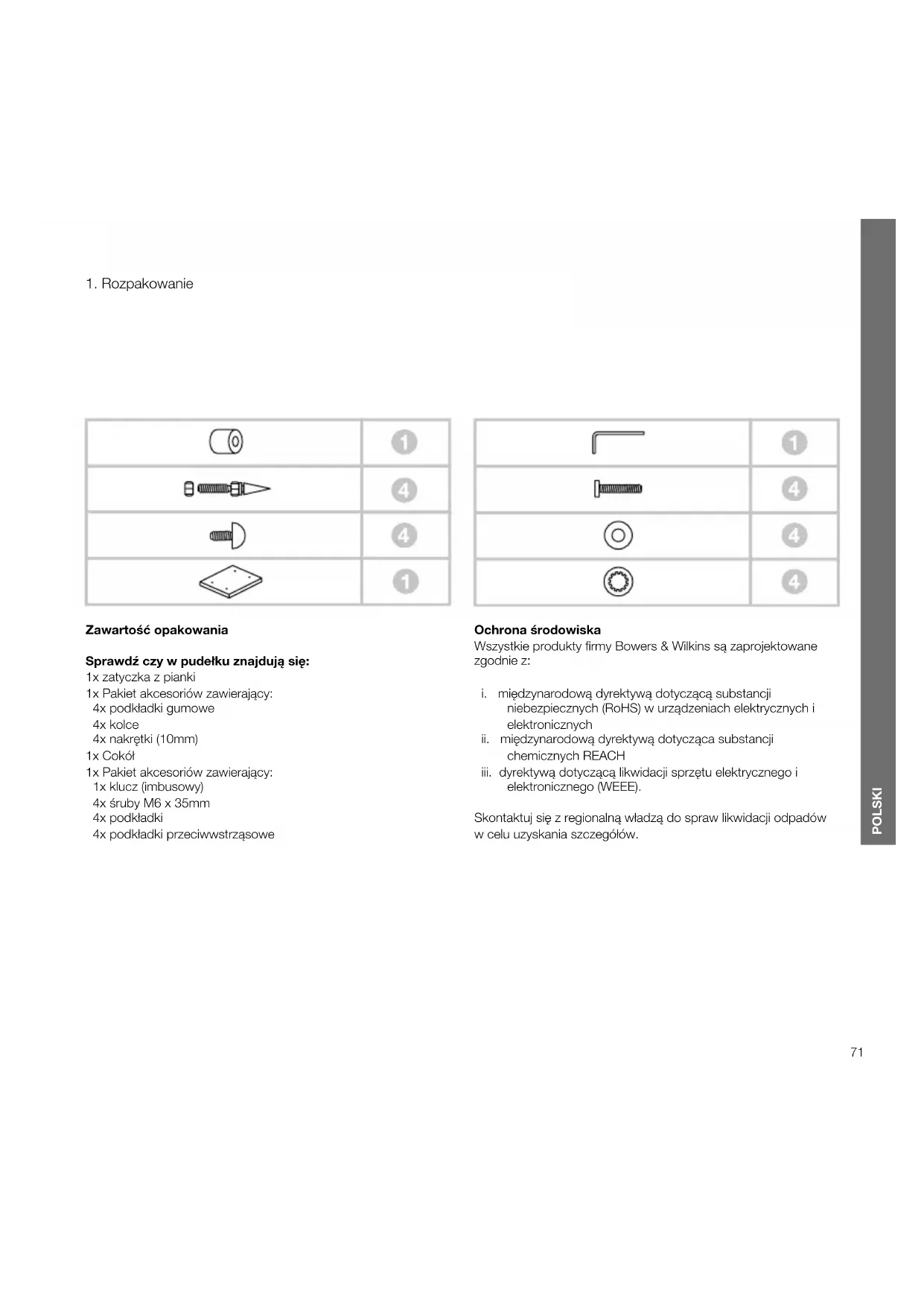

Zawartość opakowania

Sprawdź czy w pudełku znajdują się:

1x zatyczka z pianki

1x Pakiet akcesoriów zawierający:

4x podkładki gumowe

4x kolce

4x nakrętki (10mm)

1x Cokół

1x Pakiet akcesoriów zawierający:

1x klucz (imbusowy)

4x śruby M6 x 35mm

4x podkładki

4x podkładki przeciwwstrząsowe

	①
	④
	④
	④

Ochrona środowiska

Wszystkie produkty firmy Bowers & Wilkins są zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji niebezpiecznych (RoHS) w urządzeniach elektrycznych i elektronicznych
ii. międzynarodową dyrektywą dotycząca substancji chemicznych REACH
iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji odpadów w celu uzyskania szczegółów.

2. Pozycjonowanie

Głośniki są przeznaczone do postawienia tylko i wyłącznie na podłodze. Ważne jest, aby upewnić się, że kolumny stoją stabilnie na podłodze używając w tym celu dołączonych do kolumn kolców jeśli to tylko możliwe. Aby dodatkowo poprawić stabilność, zamontuj do kolumn cokół.

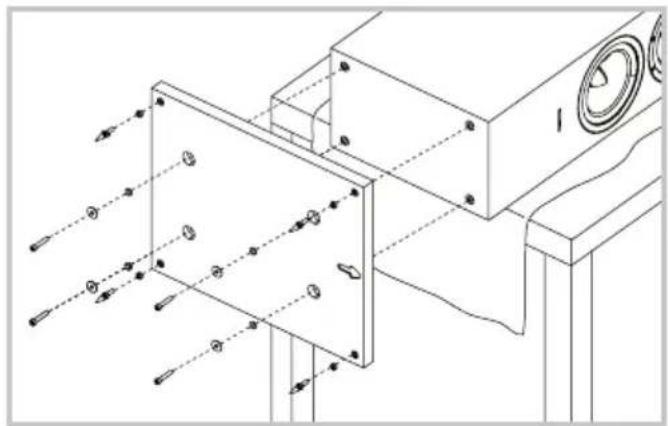

Możesz zamontować cokół podczas rozpakowywania produktu stosując się do instrukcji obrazkowych na górnej pokrywie kartonu. Możesz również zamontować cokół po rozpakowaniu, kładąc kolumnę na stabilnej powierzchni np. stole pokrytym uprzednio jakimś materiałem. Kolumnę trzeba położyć na boku tak, aby dół kolumny wystawał poza powierzchnię stołu. Przyłóż cokół do otworów montażowych na spodzie kolumny upewniając się, że strzałka na spodzie cokołu skierowana jest w stronę przodu kolumny. Przykręć cokół za pomocą dołączonych śrub i podkładek. Umieść podkładki antywstrząsowe między płaskimi podkładkami a główkami śrub. Dokręć śruby za pomocą dołączonego klucza imbusowego.

Kolce przeznaczone są do zagłębienia się w dywan i dzięki temu uzyskania stabilności kolumny na podłodze. Najpierw wkręć nakładki na kolce tak, aby swobodnie opadały na dywan podczas gdy kolce stoją stabilnie na powierzchni. Dokręć kolce do odpowiednich otworów w cokole. Jeśli kolumna chwieje się po postawieniu na podłodze odkręć dwa kolce, które nie stoją stabilnie na podłożu aż do momentu gdy kolumna nie będzie się już chwiać. Dokręć nakładki na kolce do końca. Być może wygodniej będzie dokręcić kolce już po zakończeniu procesu ustawiania kolumny w celu optymalizacji dźwięku.

Jeśli nie masz dywanu i nie chcesz, aby kolce porysowały podłogę użyj jakiegoś kawałka metalu wsadzając go pomiędzy kolce a podłogę (możesz do tego celu użyć np. monety) lub zamiast kolców użyj dołączonych do kolumn gumowych nożek. Zamontuj gumowe nożki i wypoziomuj kolumnę w ten sam sposób jak w przypadku

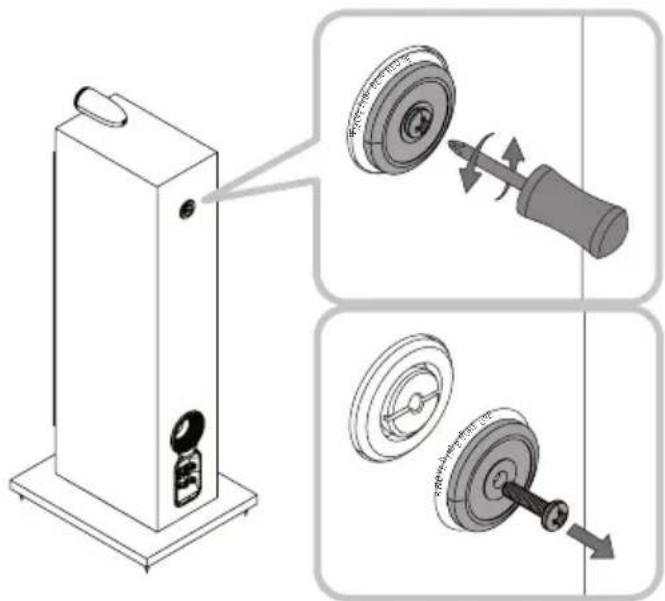

W przypadku CM10S2 usuń dysk dociskający na tylnym panelu kolumny założony na czas transportu, aby uwolnić mechanizm rozdzielający głośnika średniotonowego. Rekomendujemy abyś zachował dysk i zabezpieczyl śrubki w przypadku transportu kolumn w przyszłości.

Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość odbioru dźwięku i zwykle warto to zrobić.

Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zasłon lub mebli jakość dźwięku będzie prawdopodobnie niższa.

Systemy stereo

Na początku głośniki powinny zostać ustawione w odległości od 1.5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki powinny znajdować się w odległości ok. 0.5m od ściany (zarówno za głośnikami jak i po bokach, patrz rysunek powyżej).

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok. 0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian. Jeśli wolisz ustawić głośniki bliżej ściany sprawdź sekcję Dostrajanie w niniejszej instrukcji, aby dowiedzieć się więcej na temat użycia piankowych zatyczek.

Wytwarzane pole magnetyczne

Głośniki wytwarzają pole magnetyczne działające również poza obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe, taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe na takie pole.

3. Podłączenia

Wszystkie podłączenia powinny być dokonywane przy wyłączonych urządzeniach audio.

Na tylnym panelu głośnika znajdują się 2 połączone ze sobą pary gniazd głośnikowych. W przypadku konwencjonalnego podłączenia (rysunek powyżej z lewej strony) połączenia między parami gniazd powinny zostać na swoim miejscu, a ze wzmacniaczem powinna zostać połączona tylko jedna para gniazd. W przypadku podłączeń typu bi-wire lub bi-amplification (rysunek powyżej z prawej strony) połączenia między parami gniazd powinny zostać usunięte a każda para gniazd połączona ze wzmacniaczem osobno. Bi-wiring może zwiększyć przejrzystość detali dźwiękowych.

Upewnij się, że gniazda połączeniowe oznaczone +, z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej polaryzacji na wzmacniaczu a gniazda oznaczone -, z czarnym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utratą niskich tonów.

Poproś sprzedawcę o poradę wybierając przewody głośnikowe do kolumn.

1. Dostrajanie


dB Hz dB Hz dB Hz

Przed dostrajaniem upewnij się, że wszystkie podłączenia są wykonane prawidłowo.

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn wetknij piankowe zatyczki lub dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek. Montaż gąbek i pierścieni zilustrowano na powyższym rysunku.

Jeśli niskie tony wydają się nierówne z częstotliwością dźwięku zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt.

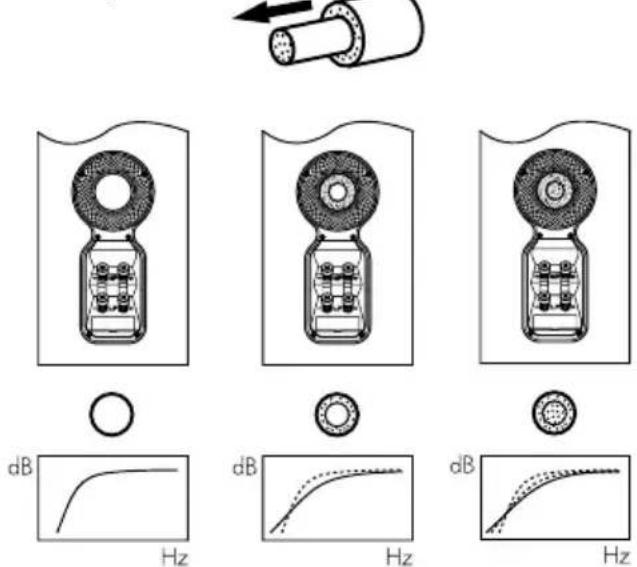

Jeśli nie masz możliwości dokonania powyższych zmian można zmienić poziom niskich tonów używając dołączonych do kolumn zatyczek z pianki. Zatyczki składają się z dwóch części, które umożliwiają zmianę niskich tonów w różnym stopniu; można użyć tylko zewnętrznych pierścieni albo obu elementów zatyczki razem. Używając tylko zewnętrznych pierścieni zatyczek obniżymy poziom niskich tonów w stopniu mniejszym niż używając pełnych zatyczek.

1. Początkowy okres eksploatacji 6. Pielęgnacja

Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15 godzin użytkowania, aby części mechaniczne osiągnęły swoje charakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpył aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła. Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.

Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem odpornym na promieniowanie ultrafioletowe, co pozwala minimalizować zmiany koloru powstałe z biegiem czasu. Jakkolwiek, podobnie jak w przypadku wszystkich materiałów naturalnych, środowisko zewnętrzne ma wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany koloru. Różnice w kolorach mogą być skorygowane poprzez wystawienie w równym stopniu wszystkich powierzchni obudowy na działanie promieni słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może zająć wiele czasu, ale może również zostać przyspieszony poprzez ostrożne zastosowanie lampy ultrafioletowej. W celu uniknięcia ryzyka uszkodzenia powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub wentylatory gorącego powietrza.
