CM8 S2 - スピーカー BOWERS & WILKINS - 無料のユーザーマニュアル

製品タイプ	床置きスピーカー（フロアスタンディング）
ブランド	Bowers & Wilkins
モデル	CM8 S2
同梱品	スピーカー1台、ゴム脚4個、M6スパイク脚4個、ロックナット4個、フロアスタンド1個、アレンキー1本、M6x35mmネジ4本、平ワッシャー4枚、バネ座金4枚、フォームプラグ1個（2パーツ）
設置位置	床置きスピーカー、スパイク脚またはゴム脚を使用。推奨距離：スピーカー間1.5～3m、後壁・側壁から0.5m以上
ベースの取り付け	刻印された矢印を前方に向けて合わせ、付属のワッシャーとネジを使用し、アレンキーで締め付ける
スパイクの調整	完全にねじ込んだ後、バランスを取るために緩め、ロックナットで固定する
接続	バイワイヤリングまたはバイアンプ構成可能。端子：赤（+）、黒（-）。極性を守る
低音調整	フォームプラグをバスレフポートに挿入（外側のみ、または両方）
エージング	最適なパフォーマンスのために約15時間の通常使用
お手入れ	ほこりを払い、無香料の石鹸水またはガラスクリーナーで清掃。研磨剤やアンモニアを含む製品は避ける
磁気影響	磁気に敏感な機器（CRT、磁気テープ）から50cm以上離す。LCD/OLED/プラズマディスプレイには影響なし
環境情報	RoHS、REACH、WEEEに準拠。地域の規制に従ってリサイクル

よくある質問 - CM8 S2 BOWERS & WILKINS

CM8 S2スピーカーの適切な設置方法は？

スピーカーを後壁・側壁から少なくとも50cm離して設置してください。ステレオの場合、スピーカー間を1.5～3m離し、リスニングポジションと正三角形を形成します。ホームシアターの場合、スクリーンの両側に近づけて設置してください。

スパイク脚の取り付け方法は？

まずスパイクを完全にねじ込み、その後スピーカーのバランスを取るために緩めます。バランスが取れたらロックナットを締めます。硬い床の場合は、ゴム脚または金属ワッシャーを使用してください。

CM8 S2をバイワイヤリングできますか？

はい。2組の端子間のブリッジを取り外します。各組をアンプに個別に接続します。各ケーブルの極性（+/-）を守ってください。

低音が強すぎる場合の調整方法は？

付属のフォームプラグを背面のバスレフポートに挿入します。外側のみで中程度の低減、両方でさらに低減します。

スピーカーのエージング期間は？

初期エージングは通常使用で約15時間です。スピーカーを低温で保管した場合、温度安定のために週末程度の時間を確保してください。

CM8 S2の掃除方法は？

定期的にほこりを払います。汚れには、無香料の石鹸水で湿らせた布、またはガラスクリーナーを使用してください。研磨剤やアンモニアを含む製品は避けてください。スピーカーユニットには触れないでください。

スピーカーは磁場の影響を受けますか？

はい、スピーカーは磁場を発生します。磁気に敏感な機器（CRTテレビ、磁気テープ）は50cm以上離してください。LCD、OLED、プラズマディスプレイには影響ありません。

スピーカーベースの取り付け方法は？

スピーカーを横倒しにし、表面を保護します。ベースをスピーカー下部の穴に合わせ、矢印を前方に向けます。付属のネジとワッシャーで固定します。バネ座金を平ワッシャーとネジの間に配置します。アレンキーで締めます。

カーペットの上で使用できますか？

はい。スパイクはカーペットを貫通して硬い床に届くように設計されています。スパイクの高さを調整してスピーカーのバランスを取ります。調整後、ロックナットを締めてください。

ステレオイメージが悪い場合の対処法は？

ケーブルの極性を確認してください：スピーカーの+をアンプの+に、-を-に接続します。極性が逆だとステレオイメージが悪くなり低音が減少します。また、スピーカーが左右対称に配置されているか確認してください。

使用説明書 CM8 S2 BOWERS & WILKINS

Bowers & Wilkins製品をお買い上げいただき、ありがとうございました。Bowers & Wilkinsの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はBowers & Wilkinsで共有されており、この信念はBowers & Wilkinsが設計するすべての製品に命を吹き込んでいます。

お買い上げいただいたスピーカーは、念入りな設置を行う価値のある、非常に高性能な製品です。ご使用になる前に、このマニュアルをお読みください。89ページに続く→

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限（RoHS）
ii. 化学物質の登録、評価、認可および制限（REACH）
iii. 廃電気電子機器指令 (WEEE)

本製品の適切なリサイクルまたは処分方法の指針については現地の廃棄物処理当局に問い合わせてください。

2. 設置場所

スピーカーの設置 スパイクは、床の上に敷かれているカーペットを買って、床の上に設本スピーカーはフロアに設置されることを前提に設計されています。置するように設計されています。まず、フロアにスパイクが置かれた可能な限り付属のスパイクを使用してフロアにしっかりと立たせる時に、カーペットの上に十分ナットが浮かんだような状態になるよ事が重要です。加えて、背の高いCM10は適切な安全性を持たせるうに、スパイクのロックナットを廻しながら調整します。スパイクをねために台座を使用します。じ込み式のインサートに目一杯ねじ込んでください。もしキャビネッ

開梱するときに、カートンの上蓋の図に従って台座を取り付けること、キャビネットがしっかりと固定されるようになるまで、床に設置しができます。或いは、テーブルのような適切なサポートに布をかけ、ていない2本のスパイクを緩めて下さい。最後に、キャビネットに対底部が突き出すようその上にスピーカーを横向きに寝かせることで、してナットを固定してください。スピーカーの設置位置を最適に調整完全に開梱した後に台座を取り付けることもできます。取り扱い中いた後にスパイクを調整した方が良いでしょう。

キャビネットやドライブユニットを破損しないように細心の注意を払

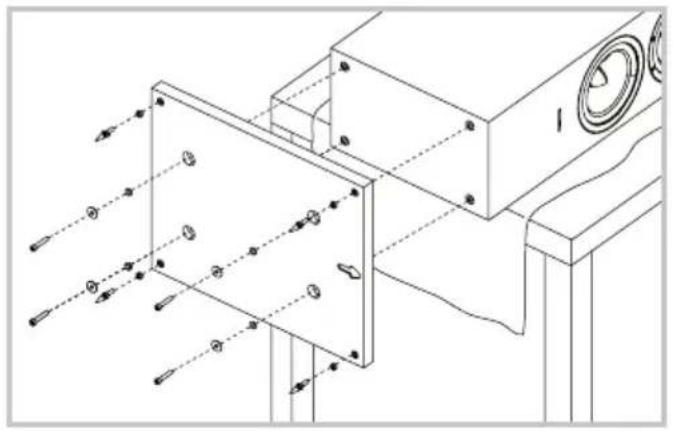

いながら作業を行ってください。台座の下側にある矢印が確実に前スピーカーを設置する場所にカーペットが全くなく、床の表面を傷側を指すように台座とキャビネットの下側の取り付け穴を合わせてつけたくない場合は、スパイクと床の間の保護的な金属ディスク（ください。そして付属のねじとワッシャーを使用し、台座を固定さ田イン等）を使用するか、または付属のゴム足を使用してください。ます。その際にねじの頭部分とワッシャーの間に菊座ワッシャーをはパイクと同じ方法でゴム足の高さを調整しキャビネットを設置しさみます。付属の六角レンチを使用して、ねじを締めこみます。て下さい。

CM10 S2のみFSTミッドレンジ・ドライブ・ユニットのデカプリング・メカニズムの動きを自由にするため、キャビネットの背面から移動用のクランプ・ディスクを取り外します。将来、スピーカーを輸送する必要に備えて、このディスクとネジを保管しておくことをおすすめします。

スピーカーを設置した後の設置位置の微調整は、サウンドクオリティを更に向上させます。通常それは実施するだけの価値のあるものです。

ステレオ又はホームシアターのどちらの場合でも、スピーカーの設置はそれぞれのスピーカーの設置環境が、音響的特性において同じになるように行ってください。例えば片方のスピーカーが露出したのすぐ近くに設置され、もう一方のスピーカーが軟らかい家具やカーテンの近くに設置されたとします。この場合は、総合的なサウンクオリティとステレオイメージの両面で妥協した形になります。

従来のステレオシステム

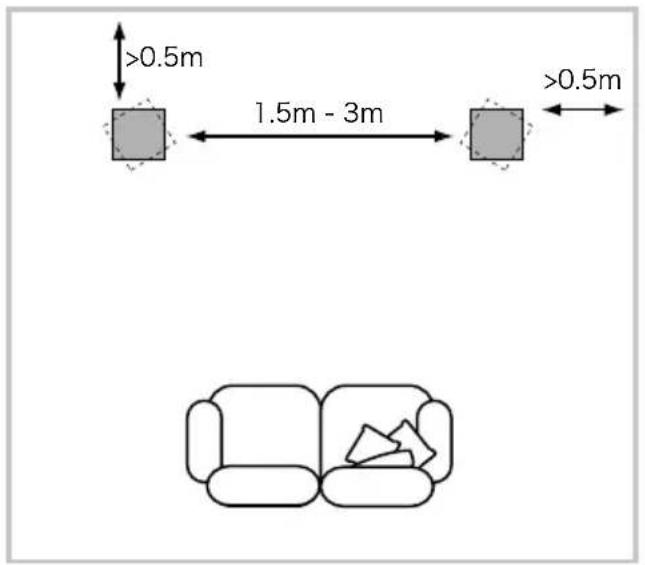

始めに、左右のスピーカーを1.5mから3m離して設置し、次に左右のスピーカーがリスニングポジションを頂点とした2等辺三角形の位置になるように設置します。スピーカーは後ろの壁からは約0.5m、横の壁からは0.5m以上離して設置してください（上図）。

ホームシアターシステム

ホームシアターシステムのフロントチャンネルにこのスピーカーを使用する場合、サラウンドチャンネルが広がりのあるサウンドイメージを作る傾向にあるので、2チャンネルオーディオ（ステレオシステム）セッティングより左右のスピーカーが近くになるように設置してください。また映像のイメージとサウンドイメージのスケールが一致するように、フロントスピーカーはスクリーンの横から約0.5m以内に設置するようにしてください。ステレオセッティングと同様に、スピーカーはあらゆる壁から約0.5m以上離して設置することが理想的服务。お使いのスピーカーを壁に掛ける場合に低音が過度に強調される時は、フォームプラグの使用について、このマニュアルの「微調整」のセクションを参照してください。

漏洩磁界

スピーカーのドライブユニットは、キャビネットを越えて磁界を発生させます。磁力に反応しやすい物品（ブラウン管テレビやコンピューターのモニター、フロッピー・ディスク、オーディオ／ビデオ・テープ、キャッシュ・カード類など）はスピーカーから少なくとも0.5メートルは遠ざけておいてください。液晶テレビや有機ELディスプレーやプラズマテレビは漏洩磁界に影響されません。

3. 接続

全ての接続は、必ず機器のスイッチを全てオフにしてから行ってくスピーカーのプラス端子（“+”のマークがあり、端子の色は赤）をアださい。 ンプのプラス出力端子に、スピーカーのマイナス端子（“-”のマーク

スピーカーの裏に、リンクされたターミナルが2ペアあります。従来す。間違った接続を行った場合、サウンドイメージが広がらないとの接続(左上図)を行う場合、ターミナルリンクは所定の位置(配か、低音が出ないといった現象が起きます。

送された状態)に残し、一方のペアのターミナルのみアンプに接続

された状態にします。バイ・ワイヤ接続あるいはバイアンプ (右上図) ピーカーケーブルをお選びになる際はディーラーまたは各国の代を行う場合、ターミナルリンクを取り外し、ターミナルのペアをア理店へご相談ください。

プにそれぞれ独自に接続する必要があります。バイ・ワイヤリングを

行うと、低域のディテールの解像度が向上します。

1. 微調整


ファインチューニングの前に、もう一度全ての設置と接続が正しく且つ安全に行われているか確認して下さい。

一般的に壁からスピーカーを遠ざけると低音域の量が少なくなります。スピーカーの後ろにスペースをつくることによって、音場の奥き感を得ることができます。逆に言えばスピーカーを壁に近づけるとによって低音域のボリュームを増やすことができます。壁からの

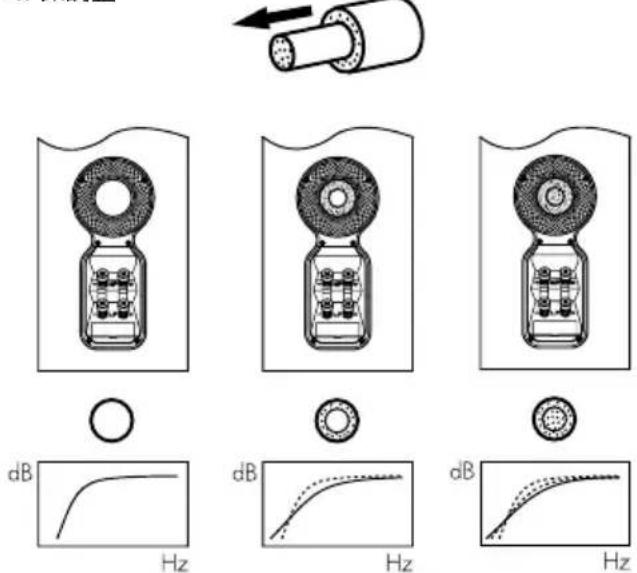

離を変えずにスピーカーに低音域のふくらみを低減させたい場合に他に方法がない場合は、同梱のフォームプラグを使用してラウドスは、スピーカーのパスレフポートにフォームプラグ挿入してみてくだーカーの低域パフォーマンスを調整することができます。フォームさい。また少し低音域を減少させたい場合はフォームリングをパスプラグは2つの部分から構成される部品であり、ある程度のファイレフポートに挿入して下さい。フォームプラグ、又はフォームリングチューニングが可能です。外側の大きい方の部分だけ分離して使うこともできますし、2つの部分を一緒に使うこともできます。フォームプラグの外側の大きい部分だけ使うと、一緒に使う場合に比べて、低域の減衰が少なくなります。

低域の周波数にむらがあるようであれば、視聴している部屋の音響特性の結果である可能性が非常に高いと思われます。スピーカーの位置や視聴する位置のほんのわずかな変化ですら、音響パフォーマンス、特に低域の周波数には大きな影響を与える場合があります。視聴する位置を変えるか、可能であればお使いのスピーカーを別の壁に配置してみてください。

1. ならし運転 6. お手入れ

スピーカーの性能は、御使用になるにつれて微妙に変化します。スピービネットの表面は、普段はほこりを払うだけで十分です。エアゾーカーが冷たい環境に保管されていた場合、ドライブユニットのダル剤その他の洗浄剤をお使いになりたい場合、洗浄剤によっては表ピング材とサスペンションが本来の機械的特性を取り戻すまで、し面を傷めることもありますので、本体に直接お使いになるのではしばらく時間が掛かります。ドライブユニットのサスペンションは音量、布に取って小さな部分でお試しになってからお使いください。研やソースにもよりますが、鳴らし始めてから1時間くらいで徐々に磨剤、または酸、アルカリ、殺菌剤が含まれている製品はお使いになぐれてきます。スピーカーが意図された性能を取り戻すまでにかからないでください。塗装面の汚れは、薄めた無香料セッケン溶液で落る時間は、開梱までの保管条件や、どの様に使用されるかによってちる場合があります。それでも落ちない汚れは、専用のガラスクリー異なります。目安としては、温度による影響を安定させる為、ご使用一をスプレーし、マイクロファイバーの布で軽く拭き取ってくださされる状況で1週間、また意図されたデザイン特性に達するために、い。破損の原因となる可能性がありますので、ドライブユニットに洗平均15時間スピーカーを鳴らすことを見込んでください。浄剤を使ったり触ったりしないでください。

純木製のベニアには、時間経過に伴う退色を最小限に抑える耐紫外線ラッカー処理が施されていますが、天然素材ですのでどうしてもある程度の退色が予想されます。色の違いは、色が均一になるまでベニヤの表面すべてに均等に日光を当てることで調整することができます。長い時間がかかることもありますが、紫外線ランプを慎重に使用してすると所要時間を短縮することができます。木製ベニヤになるべく亀裂が入らないよう、スピーカーは放熱装置や温風口など直接熱を発するところから遠ざけてください。
