Produkttyp	Standlautsprecher
Marke	Bowers & Wilkins
Modell	CM8 S2
Lieferumfang	1 Lautsprecher, 4 Gummifüße, 4 Spikes M6, 4 Kontermuttern, 1 Bodenplatte, 1 Inbusschlüssel, 4 Schrauben M6 x 35 mm, 4 Unterlegscheiben, 4 selbstsichernde Unterlegscheiben, 1 Schaumstoffstopfen (2 Teile)
Aufstellung	Standlautsprecher, Verwendung von Spikes oder Gummifüßen. Empfohlener Abstand: 1,5 bis 3 m zwischen den Lautsprechern, >0,5 m von Rück- und Seitenwänden
Befestigung der Bodenplatte	Den eingravierten Pfeil nach vorne ausrichten, die mitgelieferten Unterlegscheiben und Schrauben verwenden, mit Inbusschlüssel festziehen
Einstellen der Spikes	Vollständig einschrauben, dann zum Ausrichten lösen, mit Kontermutter sichern
Anschlüsse	Bi-Wiring oder Bi-Amping möglich. Anschlüsse rot (+), schwarz (-). Polarität beachten
Tiefenabstimmung	Die Schaumstoffstopfen in die Bassreflexöffnungen einsetzen (nur äußeren Teil oder beide Teile)
Einspielzeit	Ca. 15 Stunden normaler Betrieb für optimale Leistung
Pflege	Staubwischen, Reinigung mit parfümfreiem Seifenwasser oder Glasreiniger, abrasive Mittel oder Ammoniak vermeiden
Magnetverträglichkeit	Mindestens 50 cm Abstand zu empfindlichen Geräten (CRT, Magnetbänder); LCD-/OLED-/Plasmabildschirme nicht betroffen
Umweltinformationen	Konform mit RoHS, REACH, WEEE. Entsorgung gemäß lokalen Vorschriften

Häufig gestellte Fragen - CM8 S2 BOWERS & WILKINS

Wie positioniere ich die CM8 S2 Lautsprecher richtig?

Stellen Sie die Lautsprecher mindestens 50 cm von Rück- und Seitenwänden entfernt auf. Für Stereo: Abstand von 1,5 bis 3 m zwischen den Lautsprechern, sodass sie mit der Hörposition ein gleichseitiges Dreieck bilden. Für Heimkino: Platzieren Sie sie jeweils neben dem Bildschirm.

Wie installiere ich die Spikes?

Schrauben Sie die Spikes zuerst vollständig ein, dann lösen Sie sie, um den Lautsprecher auszurichten. Ziehen Sie die Kontermuttern fest, sobald die Balance erreicht ist. Auf hartem Boden verwenden Sie die Gummifüße oder eine Metallunterlegscheibe.

Kann ich den CM8 S2 bi-wiren?

Ja. Entfernen Sie die Brücken zwischen den beiden Anschlusspaaren. Verbinden Sie jedes Paar separat mit dem Verstärker. Beachten Sie die Polarität (+/-) für jedes Kabel.

Wie stelle ich die Bässe ein, wenn der Pegel zu hoch ist?

Setzen Sie die mitgelieferten Schaumstoffstopfen in die hinteren Bassreflexöffnungen ein. Verwenden Sie nur den äußeren Teil für eine moderate Reduzierung oder beide Teile für eine stärkere Reduzierung.

Wie lange dauert die Einspielzeit der Lautsprecher?

Die anfängliche Einspielzeit beträgt etwa 15 Stunden normalen Betriebs. Wurden die Lautsprecher kalt gelagert, planen Sie ein Wochenende zur thermischen Stabilisierung ein.

Wie reinige ich die CM8 S2 Lautsprecher?

Regelmäßig entstauben. Bei Verschmutzungen ein feuchtes Tuch mit Wasser und parfümfreier milder Seife oder Glasreiniger verwenden. Vermeiden Sie abrasive Mittel oder solche mit Ammoniak. Berühren Sie nicht die Lautsprecherchassis.

Sind die Lautsprecher empfindlich gegenüber Magnetfeldern?

Ja, die Lautsprecher erzeugen Magnetfelder. Halten Sie empfindliche Geräte (CRT-Fernseher, Magnetbänder) mindestens 50 cm entfernt. LCD-, OLED- und Plasmabildschirme sind nicht betroffen.

Wie befestige ich die Bodenplatte des Lautsprechers?

Legen Sie den Lautsprecher auf die Seite und schützen Sie die Oberfläche. Richten Sie die Bodenplatte an den Löchern unter dem Lautsprecher aus, Pfeil nach vorne. Befestigen Sie sie mit den mitgelieferten Schrauben und Unterlegscheiben, wobei die selbstsichernde Unterlegscheibe zwischen der normalen Unterlegscheibe und der Schraube platziert wird. Ziehen Sie mit dem Inbusschlüssel fest.

Kann ich die Lautsprecher auf Teppichboden verwenden?

Ja. Die Spikes sind dafür ausgelegt, den Teppich zu durchdringen und auf dem harten Boden aufzuliegen. Stellen Sie die Höhe der Spikes ein, um den Lautsprecher auszurichten. Ziehen Sie die Kontermuttern nach der Einstellung fest.

Was tun, wenn das Stereo-Klangbild beeinträchtigt ist?

Überprüfen Sie die Polarität der Kabel: Plus des Lautsprechers an Plus des Verstärkers, Minus an Minus. Eine umgekehrte Polarität verschlechtert das Stereo-Klangbild und reduziert die Bässe. Stellen Sie außerdem sicher, dass die Lautsprecher symmetrisch aufgestellt sind.

BEDIENUNGSANLEITUNG CM8 S2 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 17 →

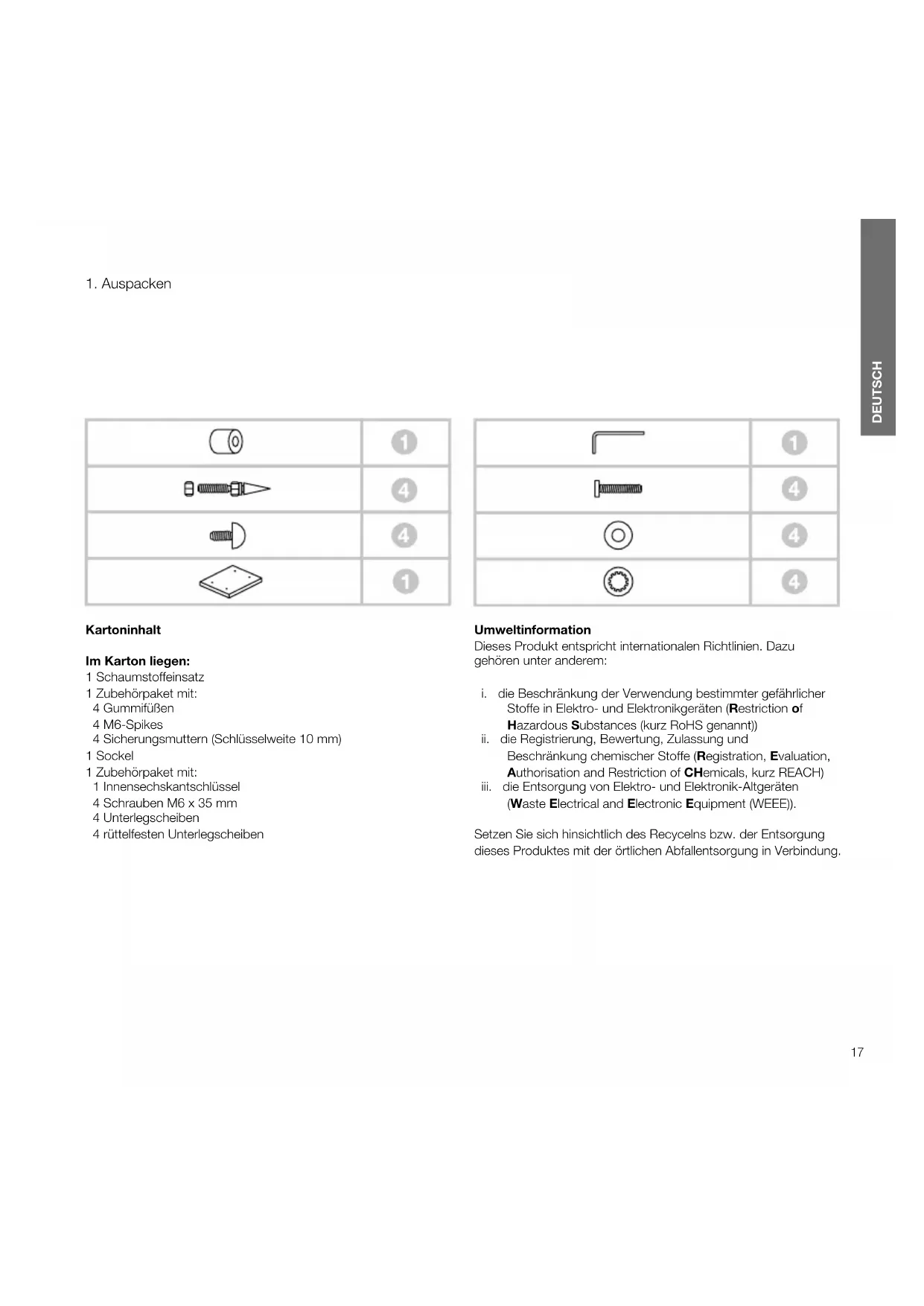

1 Schaumstoffeinsatz
1 Zubehörpaket mit:
4 Gummifüßen
4 M6-Spikes
4 Sicherungsmuttern (Schlüsselweite 10 mm)
1 Sockel
1 Zubehörpaket mit:
1 Innensechskantschlüssel
4 Schrauben M6 x 35 mm
4 Unterlegscheiben
4 rüttelfesten Unterlegscheiben

	①
	④
	④
	④

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

2. Positionierung

Aufstellen der Lautsprecher

Die Lautsprecher sind als Standversion konzipiert. Es ist wichtig, dass sie fest auf dem Boden stehen. Ver wenden Sie daher, wann immer möglich, die beiliegen den Spikes. Befestigen Sie zusätzlich den Sockel, um eine optimale Stabilität zu gewährleisten.

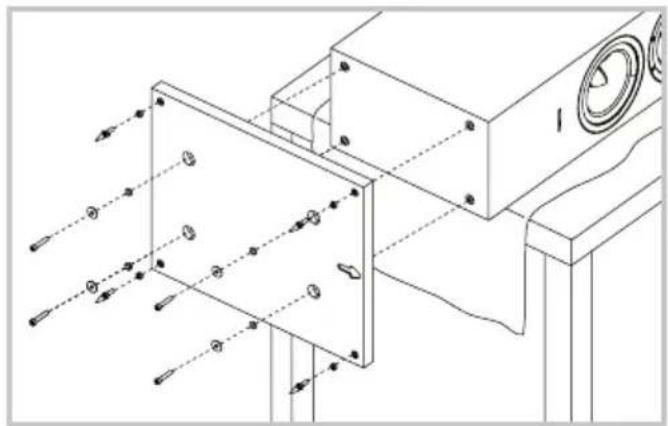

Sie können den Sockel während des Auspackens anbringen (siehe Abbildungen auf der oberen Verschlussklappe des Kartons). Alternativ können Sie dies auch nach dem Auspacken machen. Suchen Sie sich dazu eine geeignete Auflagefläche wie beispielsweise einen Tisch und decken Sie diese mit einem Tuch ab. Legen Sie den Lautsprecher auf die Seite, so dass die Unterseite des Lautsprechergehäuses vorne an der Auflagefläche vorsteht. Richten Sie den Sockel den Befestigungslöchern an der Gehäuseunter seite ent spre chend aus. Stellen Sie dabei sicher, dass der Pfeil an der Sockelunterseite nach vorne zeigt. Befestigen Sie den Sockel mit den beiliegenden Schrauben und Unterlegscheiben. Setzen Sie die rüttelfesten Unterleg scheiben zwischen die Unterleg scheiben und die Schraubenköpfe. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskantschlüssel fest.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich hindurchgehen und auf der Bodenoberfläche aufliegen. Drehen Sie zunächst die Sicherungsmuttern so auf die Spikes, dass sie sich über dem Teppich befinden, wenn die Spikes auf dem Boden darunter aufliegen. Drehen Sie die Spikes vollständig in die Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so lösen Sie die beiden nicht aufliegenden Spikes, bis der Lautsprecher fest auf dem Boden steht. Ziehen Sie nun die Sicherungsmuttern gegen das Gehäuse fest. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (vielleicht eine Münze) unter die Spikes oder verwenden die beiliegenden Gummifüße.

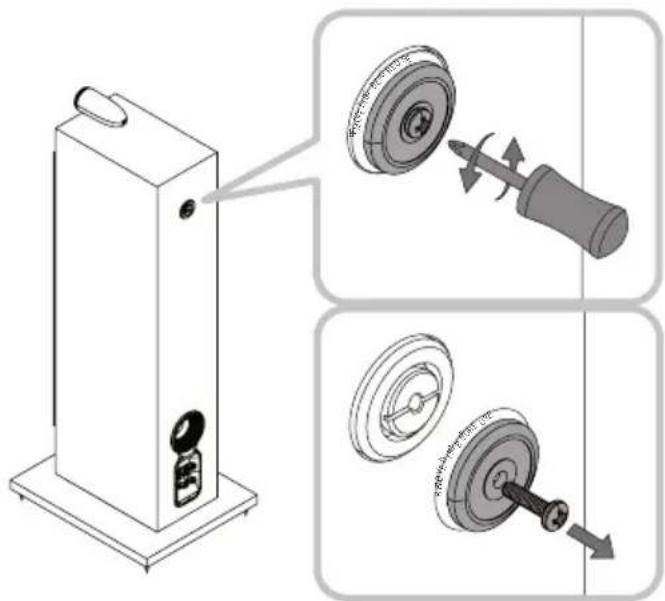

Nur für die CM10 S2: Entfernen Sie die an der Gehäuserückseite befestigte Scheibe, die während des Transports zur Sicherung des Entkopplungsmechanismus für den FST-Mitteltöner dient. Wir empfehlen Ihnen, diese Scheibe samt Befestigungsschraube für einen späteren Transport des Lautsprechers aufzubewahren.

Positionierung der Lautsprecher

Eine weitere Optimierung der Lautsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino- Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Lautsprecher ähnlich ist. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5 m, der Abstand zu den Seitenwänden mindestens 0,5 m betragen (siehe oben).

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Möchten Sie Ihren Lautsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschließen der Lautsprecher

Schalten Sie alle Gerät während des Anschließens ab.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit + gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (schwarzen und mit - gekennzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten.

1. Feinabstimmung


Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen.

Haben Sie diese Möglichkeiten nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber beide Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveaus größer als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte manche Oberflächen beschädigen können. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche können mit einer verdünnten, parfümfreien Seifenlösung entfernt werden. Streifen können mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Echtholzfurniere werden zur Minimierung von Farbveränderungen mit einem Speziallack behandelt. Trotzdem ist, wie bei allen Naturwerkstoffen, mit der Zeit mit geringfügigen Farbveränderungen zu rechnen. Diese können ausgeglichen werden, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann lange dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Sie können Rissen im Furnier vorbeugen, indem Sie einen ausreichenden Abstand zwischen den Lautsprechern und direkten Wärmequellen (z. B. Heizkörpern und Warmluftventilatoren) halten.
