Rodzaj produktu	Płyta indukcyjna do zabudowy
Marka	Hotpoint
Model	KIB 644 C E
Liczba palników	4 strefy indukcyjne
Moc całkowita	7200 W
Napięcie i częstotliwość	220-240 V ~ 50/60 Hz
Wymiary urządzenia (szer. x głęb.)	560 x 490 mm
Wymiary wycięcia (szer. x głęb.)	560 x 490 mm
Wysokość	30-50 mm (w zależności od grubości blatu)
Zasilanie	Jednofazowe, kabel w zestawie
Funkcja Booster	Tak, na niektórych polach (do 2000 W)
Timer	Tak, programowalny dla każdego pola (1-99 min)
Blokada panelu	Tak, dedykowany przycisk
Wykrywanie naczynia	Tak, automatyczne
Zabezpieczenie przed przegrzaniem	Tak, z wyświetlaczem 'c'
Wyłączenie bezpieczeństwa	Tak, po czasie ciągłego użytkowania
Materiał powierzchni	Szkło-ceramika
Czyszczenie	Wilgotną gąbką, środkiem do szkła-ceramiki, skrobak do pozostałości
Instalacja	Do zabudowy, wymaga wentylacji
Kraj pochodzenia	Nie określono w instrukcji
Gwarancja	Standardowa producenta (patrz dołączona gwarancja)

Często zadawane pytania - KIB 644 C E HOTPOINT

Jak włączyć płytę grzejną KIB 644 C E ?

Aby włączyć, naciśnij i przytrzymaj (około 1 sekundy) przycisk ON/OFF (przycisk 4). Rozlegnie się sygnał dźwiękowy i zaświecą się wskaźniki stref. Jeśli panel jest zablokowany, najpierw odblokuj go, naciskając i przytrzymując przycisk blokady (przycisk 5).

Jak zablokować panel sterowania ?

Naciśnij przycisk blokady (przycisk 5). Wskaźnik zaświeci się, a sygnał dźwiękowy potwierdzi zablokowanie. Aby odblokować, naciśnij i przytrzymaj ten sam przycisk, aż wskaźnik zgaśnie.

Jakie rodzaje garnków stosować na płycie indukcyjnej ?

Używaj naczyń z materiału ferromagnetycznego: żeliwo, stal emaliowana lub stal nierdzewna specjalna do indukcji. Sprawdź magnesem: jeśli przylega do dna, garnek jest kompatybilny. Unikaj miedzi, aluminium, szkła i ceramiki.

Co oznacza błąd 'FL' wyświetlany przy włączaniu ?

Błąd 'FL' (błąd światła otoczenia podczerwonego) występuje podczas wstępnej kalibracji, jeśli nadmierne oświetlenie otoczenia (np. halogenowy okap) oświetla panel. Aby rozwiązać, wyłącz wszelkie światło skierowane na płytę w ciągu pierwszych 3 sekund po włączeniu. Błąd znika automatycznie.

Jak ustawić limit maksymalnej mocy ?

W ciągu 30 sekund po podłączeniu, przy odblokowanym panelu i wyłączonych wszystkich polach, naciśnij jednocześnie przyciski wyboru pól 1 i 3. Użyj + lub -, aby wybrać między 2800 W, 3500 W, 6000 W lub 7200 W. Potwierdź, ponownie naciskając te same przyciski.

Dlaczego płyta grzejna wydaje dźwięki (buczenie, gwizdanie) ?

Te dźwięki są normalne dla indukcji: buczenie (drganie elementów metalowych), lekki gwizd (puste naczynie), trzaski (wielowarstwowe dno), szum wentylatora (chłodzenie). Nie są to wady.

Jak czyścić powierzchnię szklano-ceramiczną ?

Nigdy nie używaj myjek parowych ani środków ściernych. Do codziennej pielęgnacji przetrzyj wilgotną gąbką i wytrzyj. Do uporczywych zabrudzeń użyj specjalnego skrobaka do szkła-ceramiki, gdy powierzchnia jest letnia. Następnie nałóż środek do czyszczenia szkła-ceramiki, spłucz i wytrzyj.

Płyta nie wykrywa mojego garnka, co robić ?

Sprawdź, czy garnek jest kompatybilny z indukcją (magnes przylega do dna). Umieść go dokładnie na środku pola. Jeśli symbol 'u' miga, garnek jest nieobecny lub nieodpowiedni. Upewnij się, że średnica naczynia pokrywa co najmniej środek pola.

Jak używać funkcji Booster ?

Wybierz pole i ustaw moc na poziom 9, a następnie naciśnij przycisk + jeszcze raz. Wyświetli się litera 'P', wskazująca aktywację boostera. Ta maksymalna moc trwa 10 minut, po czym pole automatycznie wraca do poziomu 9.

Co zrobić, jeśli płyta grzejna nie włącza się ?

Najpierw sprawdź, czy urządzenie jest podłączone i czy wyłącznik automatyczny nie zadziałał. Upewnij się, że panel nie jest zablokowany (wskaźnik blokady wyłączony). Jeśli nic nie działa, odczekaj kilka sekund po włączeniu: powinien rozbrzmieć sygnał dźwiękowy. Jeśli problem nadal występuje, skontaktuj się z serwisem technicznym.

INSTRUKCJA OBSŁUGI KIB 644 C E HOTPOINT

Instrukcja obsługi

UWAGA

Opis urządzenia - Panel sterowania

Instalacja

Uruchomienie i użytkowanie

Zalecenia i środki ostrożności

Konserwacja i utrzymanie

Opis techniczny

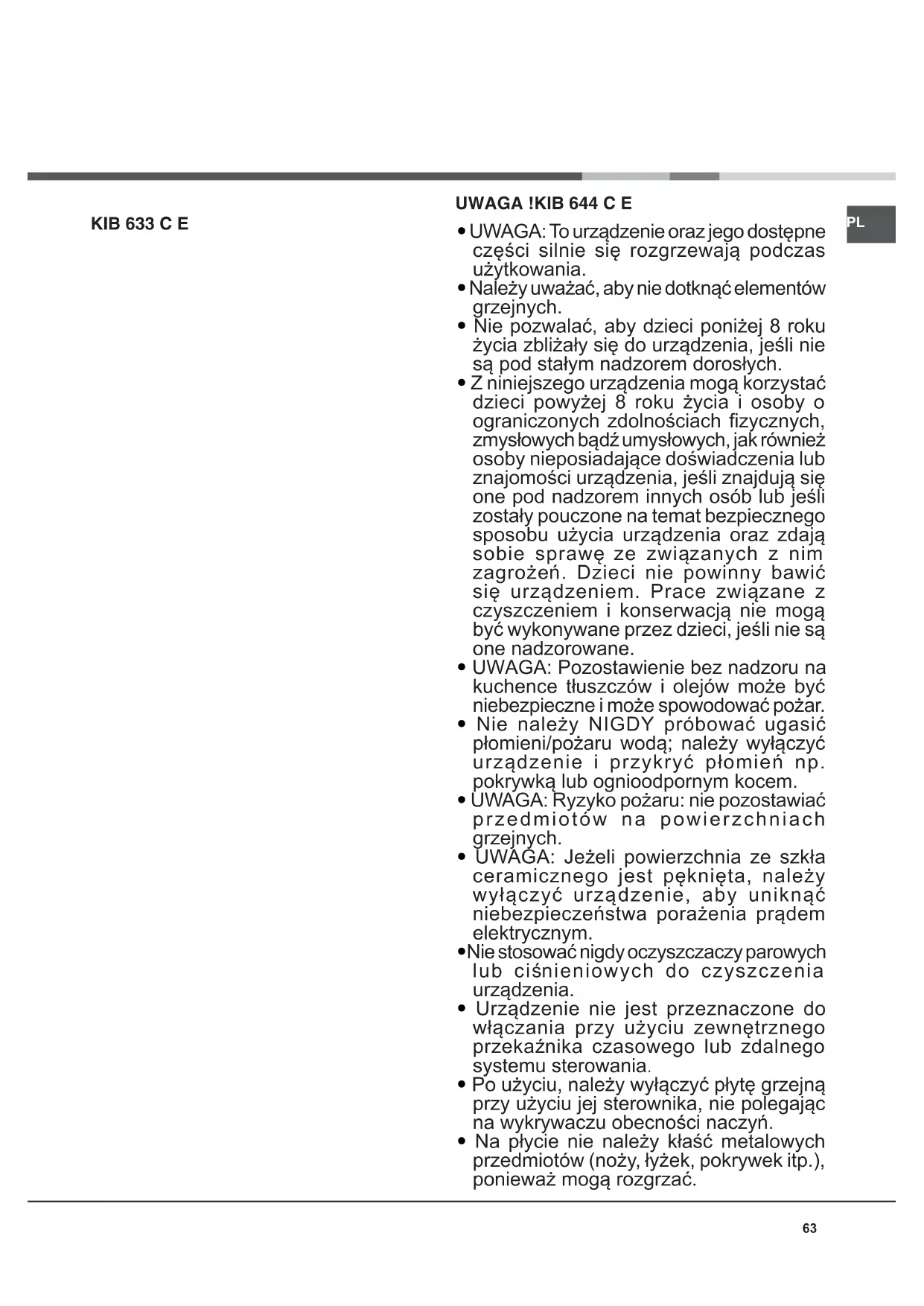

• UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania.
• Należy uważać, aby nie dotknąć elementów grzejnych.
• Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.
• UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.
• Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.
• UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.
• Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
• Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego systemu sterowania.
• Po użyciu, należy wyłączyć płytę grzejną przy użyciu jej sterownika, nie polegając na wykrywaczu obecności naczyń.
• Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się rozgrzać.

Opis urządzenia Panel kontrolny

Podczas używania dotykowego panelu kontrolnego:

Nie używaj rękawiczek

Używaj czystego palca

Dotykaj szkła równomiernie

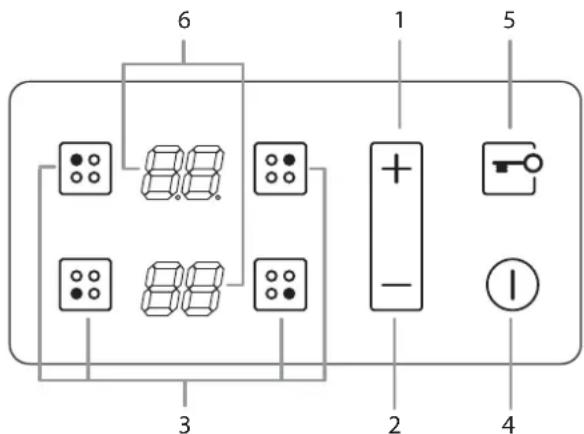

1 Przycisk ZWIĘKSZ MOC/CZAS kontroluje moc i czas. 2 Przycisk ZWIĘKSZ MOC/CZAS kontroluje moc i czas. 3 Przycisk WYBÓR STREFY GRZEJNEJ służy do wyboru żądanej strefy grzejnej. 4 Przycisk ON/OFF służy do włączania i wyłączania urządzenia. 5 Przycisk BLOKADA PANELU KONTROLNEGO zapobiega przypadkowym zmianom ustawień płyty i wskazuje zablokowanie panelu kontrolnego. 6 WYŚWIETLACZ GRZEJNIKA pokazuje wybraną strefę grzejną, poziom mocy, ustawiony czas gotowania, aktywację funkcji boostera.

Więcej szczegółowych informacji na temat funkcji panelu kontrolnego można znaleźć w części "Uruchamianie i użytkowanie".

Produkt ten spełnia wymagania najnowszej dyrektywy UE o ograniczaniu zużycia energii w trybie oczekiwania. Jeśli nie używa się urządzenia przez 2 minuty, po zgaśnięciu wskaźnika pozostałego ciepła i wyłączeniu się wentylatora (jeśli obecny), urządzenie automatycznie wyłączy się. Urządzenie wznowi pracę po naciśnięciu przycisku ON/OFF.

W zależności od ilości palników/stref grzejnych płyty PRZYCISKI WYBORU STREF GRZEJNYCH mogą się różnić od do

Instalacja

! Przed używaniem nowego urządzenia proszę zapoznać się uważnie z tą instrukcją obsługi. Zawiera ona ważne informacje dotyczące bezpieczeństwa użytkowania, instalacji i utrzymania urządzenia.

!Proszę zachować tę instrukcję użytkowania na przyszłość.

Proszę ją przekazać kolejnym właścicielom urządzenia.

Umiejscowienie

!Trzymaj materiał użyty do opakowania z dala od dzieci. Może to spowodować niebezpieczeństwo udławienia lub uduszenia (patrz Środki ostrożności i wskazówki).

!Urządzenie musi być zainstalowane przez wykwalifikowanego specjalistę zgodnie z załączonymi instrukcjami. Niewłaściwa instalacja może wyrządzić krzywdę ludziom i zwierzętom lub uszkodzić mienie.

Urządzenie do zabudowy

Użyj odpowiedniej szafki, aby zapewnić poprawne działanie urządzenia.

• Powierzchnia podtrzymująca musi być odporna na wysoką temperaturę, do około 100°C.
• Jeśli urządzenie ma być zainstalowane nad piekarnikiem, musi on być zaopatrzony w system chłodzący z wymuszonym obiegiem.
• Unikaj instalowania płyty nad zmywarką: jeśli nie można tego uniknąć, umieść między tymi dwoma urządzeniami wodoodporną przegrodę. Wentylacja Aby umożliwić odpowiednią wentylację i uniknąć przegrzania otaczających powierzchni, płyta grzejna musi być umieszczona w następujący sposób:

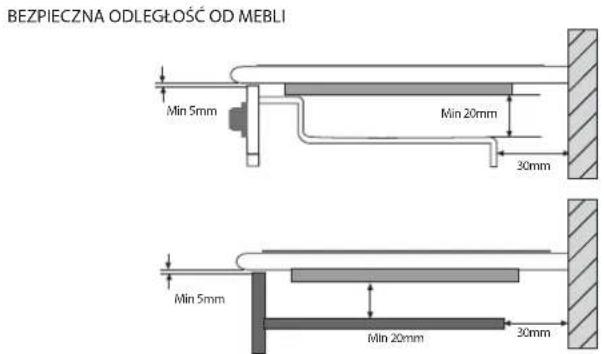

• W odległości co najmniej 40 mm od panelu tylnego lub innych powierzchni pionowych.
• Musi być zachowana minimalna odległość 20 mm pomiędzy komorą izolacyjną a szafką poniżej.
• Przyległe szafki kuchenne wyższe niż poziom płyty grzejnej muszą się znajdować w odległości co najmniej 450 mm od jej brzegu.

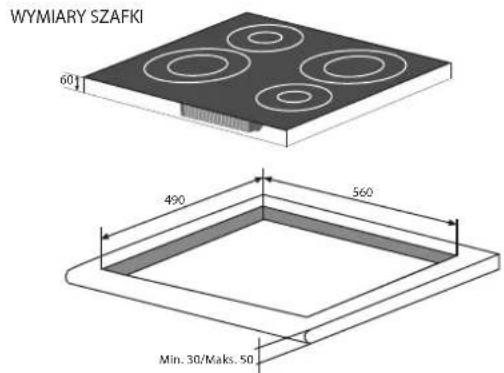

Montaż

Urządzenie musi być zainstalowane na idealnie płaskiej powierzchni nośnej. Jakiekolwiek deformacje spowodowane niewłaściwym montażem mogą mieć negatywny wpływ na funkcje i działanie płyty.

Grubość powierzchni nośnej powinna być wzięta pod uwagę podczas wybierania długości wkrętów do zamocowania haków:

• 3,5 mm grubości: 9,5 mm wkręty

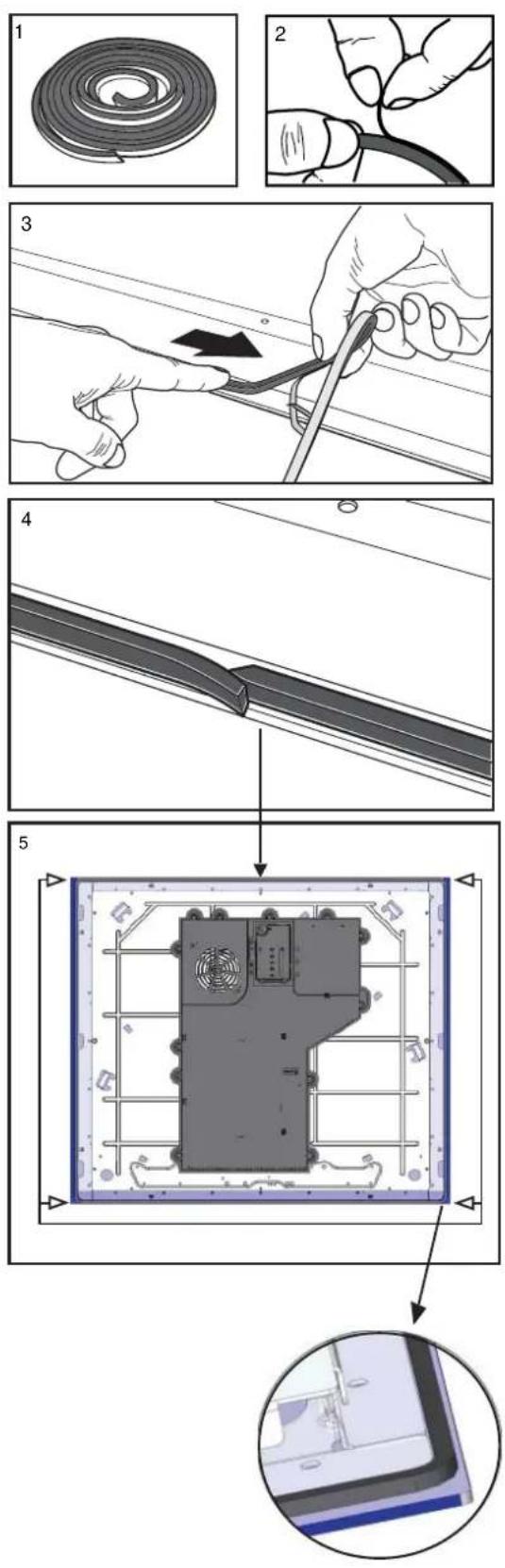

Instalacja podkładki zabezpieczającej

Zamontuj płytę w następujący sposób:

1. Użyj krótkich śrub z płaskimi główkami, aby przymocować 4 sprężyny wyrównujące w otworach znajdujących się w centralnym punkcie każdej strony płyty.
2. Umieść płytę w otworze, upewnij się, że jest ona w nim wyrównana, a następnie dociśnij ją równomiernie, aż osiądzie na powierzchni nośnej.

!Śruby mocujące sprężyny wyrównujące muszą pozostać łatwo dostępne.

!Aby stosować się do zaleceń bezpieczeństwa, po instalacji urządzenie nie może dotykać części elektrycznych.

! Wszystkie części zapewniające bezpieczne działanie nie mogą być możliwe do wymontowania bez użycia narzędzi

Połączenia elektryczne

!Połączenia elektryczne płyty i jakiegokolwiek piekarnika do zabudowy muszą być poprowadzone oddzielnie, zarówno ze względów bezpieczeństwa, jak i dla łatwiejszego wyjmowania piekarnika.

Połączenie jednofazowe

Płyta jest wyposażona we wstępnie podłączony kabel elektryczny z myślą o połączeniu jednofazowym. Połącz przewody zgodnie z instrukcjami zawartymi w poniższej tabeli i na diagramach:

Napięcie I częstotliwość sieci	Kabel elektryczny Podłączenie przewodów
220-240V 1+N~50/60 Hz		: żółty/zielonyN: dwa niebieskie przewody razemL: brązowy i czarny razem

Inne typy połączeń

Jeśli sieć elektryczna odpowiada następującym:

Napięcie i częstotliwość sieci

• 400 V - 2+N \~ 50/60 Hz • 220-240 V 3 \~ 50/60 Hz

Oddziel i połącz przewody zgodnie z instrukcjami zawartymi w poniższej tabeli i na diagramach:

Napięcie I częstotliwość sieci	Kabel elektryczny	Podłączenie przewodów
400V - 2+N ~ 50/60 Hz		‡ żółty/zielonyN: dwa niebieskie przewody razemL1: PrzymL2: braz

Podłączanie kabla zasilania do sieci

Jeśli urządzenie jest podłączane bezpośrednio do sieci, musi zostać zainstalowany przełącznik wielobiegunowy z minimalnym odstępem 3 mm pomiędzy stykami.

! Instalator musi się upewnić, że połączenie elektryczne zostało wykonane zgodnie z przepisami bezpieczeństwa.

Uruchamianie i użytkowanie

Przed podłączeniem zasilania upewnij się, że:

• Urządzenie jest uziemione, a wtyczka spełnia przepisy bezpieczeństwa.
• Gniazdko jest w stanie wytrzymać maksymalną moc urządzenia pokazaną na tabliczce znamionowej umieszczonej na urządzeniu.
• Napięcie odpowiada opisanemu na tabliczce znamionowej.
• Gniazdko jest odpowiednie dla wtyczki urządzenia. Jeśli gniazdko nie jest odpowiednie, poproś specjalistę o jego wymienienie. Nie korzystaj z przedłużacza lub instalacji wielogniazdkowych.

Po zainstalowaniu urządzenia, kabel doprowadzający zasilanie i gniazdko muszą być łatwo dostępne.

Kabel nie może być zagięty lub przygnieciony.

Kabel musi być regularnie sprawdzany i wymieniany wyłącznie przez specjalistę.

Producent nie ponosi żadnej odpowiedzialności w przypadku niestosowania się do tych zaleceń.

Nie usuwaj i nie wymieniaj kabla zasilania z jakiegokolwiek powodu. Jego usunięcie lub wymiana unieważnią gwarancję i oznakowanie CE. INDESIT nie poniesie odpowiedzialności za wypadki lub zniszczenia spowodowane wymianą/usunięciem oryginalnego kabla zasilania. Wymiana może być zaakceptowana tylko wtedy, jeśli zostanie wykonana przez autoryzowany personel INDESIT z użyciem oryginalnych części zamiennych.

Klej nałożony na uszczelki pozostawia tłuste ślady na szkle. Przed korzystaniem z urządzenia zalecamy usunięcie ich nierysującym środkiem czyszczącym. Podczas pierwszych kilku godzin użytkowania może się wydzielać zapach gumy, który bardzo szybko zniknie. W kilka sekund po podłączeniu płyty do prądu rozlegnie się sygnał dźwiękowy. Można już włączyć płytę.

Rodzaje odgłosów słyszalnych podczas normalnego użytkowania płyty:

• Brzęczyk: • Brzeczenie: spowodowane wibracją części metalowych, z których złożone są elementy indukcyjne i garnka; spowodowane jest ono polem elektromagnetycznym potrzebnym do grzania i wzmaga się wraz ze wzrostem mocy elementów indukcyjnych.
• Brzęczyk: Cichy gwizd: słyszalny, gdy garnek umieszczony w strefie grzejnej jest pusty; odgłos zniknie po umieszczeniu jedzenia lub wody w garnku.
• Trzaski: • Trzaski: produkowane przez wibrację materiału na dnie garnka spowodowaną przez przepływ prądów pasożytniczych wytworzonych przez pola elektromagnetyczne (indukcję); mogą być mniej lub bardziej intensywne w zależności od materiału tworzącego dno garnka; zmniejszają się wraz z wzrostem rozmiarów garnka.
• Głośny gwizd: • Głośny gwizd: słyszalny, gdy dwa elementy indukcyjne z tej samej grupy działają równocześnie na maksymalnej mocy i/lub gdy funkcja boostera jest włączona na większym elemencie, a ten drugi automatycznie się reguluje. Odgłos ucisza się poprzez zmniejszenie poziomu mocy elementu automatycznie regulującego się; warstwy dna garnków zrobione z różnych rodzajów materiałów są najczęstszą przyczyną tego odgłosu.
• Hałas wentylatora: wentylator jest konieczny, aby zapewnić poprawne działanie płyty i chronić elementy elektroniczne przed możliwym przegrzaniem się. Wentylator działa na maksymalnej mocy, gdy duży element indukcyjny pracuje na maksymalnej mocy lub gdy włączona jest funkcja boostera; we wszystkich innych przypadkach działa on na średniej mocy w zależności od wykrywanej temperatury. Co więcej, wentylator może działać nadal po wyłączeniu płyty, jeśli wykrywana temperatura jest wysoka.

Rodzaje odgłosów wymienione powyżej spowodowane są użyciem technologii indukcyjnej i niekoniecznie są one wynikiem wadliwego funkcjonowania.

Jeśli przycisk (-) lub (+) zostanie wciśnięty na dłuższy czas, wyświetlacz szybko przewija poziomy mocy i minuty timera.

Wstępne warunki oświetlenia

Gdy płyta grzejna jest po raz pierwszy podłączona do zasilania, dotykowe przyciski kontrolne dokonują kalibracji, która wymaga niskiego poziomu otaczającego ich oświetlenia.

Jeśli podczas procesu kalibracji wykryty zostanie za wysoki poziom otaczającego oświetlenia, interfejs użytkownika wyświetli komunikat „FL” (Błąd podczerwonego oświetlenia otoczenia) i proces kalibracji zostanie zawieszony. Aby temu zaradzić, jakiekolwiek oświetlenie, które może mieć negatywny wpływ na proces kalibracji, powinno zostać wyłączone (np. halogenowe oświetlenie pod okapem kuchennym). Po wykryciu zadowalających warunków oświetlenia otoczenia błąd zniknie, a proces kalibracji zostanie pomyślnie ukończony.

Błąd „FL” może wystąpić w pierwszych 3 sekundach od podłączenia zasilania po raz pierwszy.

Zalecamy wyłączenie wszelkiego oświetlenia kuchenki oraz oświetlenia skierowanego bezpośrednio na płytę podczas podłączenia zasilania po raz pierwszy.

Po wykonaniu przez kontrolki dotykowe procesu wstępnej kalibracji (ok. 3 sek.), wszelkie oświetlenie pod okapem kuchennym lub inne może być normalnie włączone i nie wpłynie to na funkcjonowanie przycisków dotykowych.

Włączanie płyty grzejnej.

Gdy płyta grzejna jest po raz pierwszy podłączona do zasilania, dotykowe przyciski kontrolne dokonują kalibracji, która wymaga niskiego poziomu otaczającego ich oświetlenia. Jeśli wykryty zostanie za wysoki poziom otaczającego oświetlenia, interfejs użytkownika wyświetli komunikat „FL” i proces kalibracji zostanie zawieszony. Po wykryciu zadowalających warunków oświetlenia otoczenia błąd zniknie, a proces kalibracji zostanie pomyślnie ukończony.

Po podłączeniu płyty do prądu dotykowy panel kontrolny może zostać automatycznie zablokowany. Aby go odblokować, naciśnij i przytrzymaj przycisk

blokady panelu kontrolnego

Aby włączyć płytę, naciśnij i przytrzymaj przycisk ⏻ przez około 1 sekundę.

Płyta grzejna zostanie włączona, gdy rozlegnie się sygnał dźwiękowy, a wszystkie strefy grzejne wyświetlą punkt.

Gdy płyta jest wyłączona, po 5 sekundach od dotknięcia

przycisku kontrolnego dioda BLOKADY KLAWISZY zaświeci się i można kontynuować normalne użytkowanie. Odblokowanie klawiszy wyłączy diodę ze względu na oszczędność energii.

Wyłączenie płyty jest sygnalizowane trzykrotnym sygnałem dźwiękowym.

Ustawienia zarządzania mocą

Limit maksymalnej mocy płyty to 7200 W. Może on zostać ograniczony przez użytkownika do 2800 W, 3500 W lub 6000 W.

Sekwencja ustawiania nowego limitu mocy płyty jest następująca:

- Podczas pierwszych 30 sekund po podłączeniu urządzenia do prądu

- Panel dotykowy musi być odblokowany i wszystkie grzejniki wyłączone

- Naciśnij jednocześnie przyciski wyboru grzejników 1 i 3

- Rozlegnie się sygnał dźwiękowy, a rzeczywisty limit mocy płyty zostanie wyświetlony na ekranie.

Aby wybrać nowy limit mocy:

- Można zmniejszyć limit mocy przyciskami (+) i (-). Dostępne poziomy mocy to: 2800 W, 3500 W, 6000 W lub 7200 W. Gdy moc ustawiona jest na 7200 W, dotknięcie przycisku (+) lub (-) zmieni moc na 2800 W.

Sekwencja zakończenia ustawiania nowego limitu mocy płyty jest następująca:

- Naciśnij jednocześnie przyciski wyboru grzejników 1 i 3. - Nowy limit mocy płyty zostanie zapisany, a system zostanie zresetowany.

Aby zakończyć bez zapisywania zmian:

- Jeśli nic nie zostanie zrobione przez 60 sekund, zmiany nie zostaną zapisane, a system zostanie zresetowany.

Włączanie stref grzejnych

Każda strefa grzania jest kontrolowana przyciskiem wyboru

i podwójnym przyciskiem wyboru mocy (-) i (+).

- Aby rozpocząć korzystanie ze strefy grzejnej, naciśnij odpowiadający jej przycisk kontrolny i ustaw żądany poziom mocy (pomiędzy 0 a 9) korzystając z przycisków (-) lub (+).

Naciśnij i przytrzymaj przycisk MOCY (-), aby ustawić od razu poziom mocy "9".

Naciśnij i przytrzymaj jednocześnie przyciski (+) i (-), aby powrócić do poziomu mocy "0".

Jeśli ustawiony poziom mocy to "0", naciśnij i przytrzymaj przycisk (+), aby szybko zwiększyć poziom mocy.

Wybór strefy grzejnej sygnalizowany jest sygnałem dźwiękowym, a poziom mocy jest wyświetlony na ekranie.

Jeśli wybór grzejnika nie zostanie dokonany w przeciągu 10 sekund, płyta wyłączy się automatycznie.

Funkcja szybkiego gotowania - "Booster".

Funkcja boostera niektórych stref grzejnych może być użyta do skrócenia czasu nagrzewania.

Można ją włączyć naciskając przycisk (+) powyżej poziomu 9. Funkcja ta podniesie moc do 1600 W lub 2000 W w zależności od rozmiaru odnośnej strefy grzejnej.

Włączenie boostera zasygnalizowane zostanie dźwiękowo, a na wyświetlaczu pojawi się litera "P".

Booster działa przez maksymalnie 10 minut. Po upływie tych 10 minut rozlegnie się sygnał dźwiękowy, a strefa grzejna

powróci do poziomu "9".

Jeśli grzejnik pracuje z boosterem, dotknięcie przycisku (+) spowoduje błąd, rozlegnie się sygnał dźwiękowy, a ustawienia nie zmienią się. Jeśli grzejnik pracuje z boosterem, po dotknięciu przycisku (-) rozlegnie się sygnał dźwiękowy, a ustawienia zostaną zmniejszone na "9".

Wyłączanie stref grzejnych

Aby wyłączyć strefę grzejną wybierz ją używając odpowiedniego przycisku i:

Naciśnij przycisk (-): moc strefy grzejnej stopniowo zmniejszy się, aż do jej wyłączenia.

Po wybraniu strefy gotowania grzejnik może również zostać wyłączony przez równoczesne naciśnięcie przycisków (-) i (+). Rozlegnie się sygnał dźwiękowy, a wyświetlacz pokaże "0".

Korzystanie z timera

Wszystkie strefy gotowania mogą zostać zaprogramowane równocześnie na czas pomiędzy 1, a 99 minut.

1. Wybierz strefę gotowania opowiadającym jej przyciskiem.
2. Ustaw jej poziom mocy.
3. Po wybraniu żądanego poziomu mocy dotknij ponownie odpowiadający tej strefie grzejnej przycisk - rozlegnie się sygnał dźwiękowy i litera "t" oraz kropka pojawią się na wyświetlaczu grzejnika. Pozostały czas zostanie wyświetlony po przeciwnej stronie wybranego grzejnika. Jeśli strefa grzejna jest, np.: w części dolnej, czas pokaże się na górnym wyświetlaczu. Ustaw czas trwania gotowania używając przycisków (-) i (+).

Jednoczesne dotknięcie obu przycisków (-) i (+) spowoduje

powrót do wartości 0.

Jeśli czas nie zostanie ustawiony w przeciągu 10 sekund lub gdy wybrany czas po 10 sekundach od ostatniego dotknięcia przycisku (-) lub (+) to 0, timer zostanie wyłączony.

Włączanie odliczania timera

Odliczanie rozpocznie się po zakończeniu dotykania przycisków strefy grzejnej lub automatycznie po 10 sekundach od ostatniego dotknięcia przycisków (+) lub (-). Rozlegnie się sygnał dźwiękowy, a wyświetlacz grzejnika pokaże poziom mocy oraz kropkę wskazującą na to, że timer dla tego grzejnika został ustawiony.

Aby zmienić czas ustawiony dla grzejnika należy powtórzyć powyższy proces.

Jednoczesne naciśnięcie przycisków (+) i (-) przyspieszy wybór czasu.

Zakończenie odliczania

Po upłynięciu ustawionego czasu, grzejnik zostanie wyłączony, jego wyświetlacz pokaże migające "0" i rozlegnie się sygnał dźwiękowy.

Brzęczyk zostanie wyłączony poprze naciśnięcie dowolnego przycisku na panelu dotykowym.

Blokada panelu kontrolnego

Po włączeniu płyty możliwe jest zablokowanie przycisków kontrolnych w celu uniknięcia przypadkowego dokonania zmian ustawień (przez dzieci, podczas czyszczenia, itp.).

Naciśnij przycisk 📞, aby zablokować panel kontrolny: -zapali się ikonka i rozlegnie się sygnał dźwiękowy.

Aby użyć którekolwiek przyciski kontrolne (np.: aby zakończyć gotowanie), musisz wyłączyć tę funkcję.

Naciśnij na kilka chwil przycisk 📞, ikonka zgaśnie i blokada zostanie wyłączona.

Wszystkie przyciski strefy gotowania są zablokowane, jeśli płyta jest wyłączona,

jeśli włączona jest blokada panelu kontrolnego lub jeśli wystąpi błąd płyty grzejnej.

Wyłączanie płyty grzejnej

Naciśnij przycisk ①, aby wyłączyć urządzenie - nie polegaj wyłącznie na czujniku obecności garnka.

Jeśli włączona jest blokada panelu kontrolnego, po ponownym włączeniu płyty przyciski będą nadal zablokowane. Aby ponownie włączyć płytę musisz najpierw wyłączyć funkcję blokady.

Porady praktyczne dotyczące korzystania z urządzenia

!Korzystaj z naczyń wykonanych z materiałów kompatybilnych z zasadą indukcji (materiał ferromagnetyczny). Szczególnie polecamy naczynia wykonane z: żeliwa, stali pokrywanej lub specjalnej stali nierdzewnej zaadaptowanej dla indukcji. Użyj magnesu, aby przetestować kompatybilność naczyń.

! Nie należy używać adapterów, dyfuzorów, metalowych przekładek do płyt indukcyjnych, ponieważ mogą zakłócać działanie płyty oraz negatywnie wpływać na wygląd urządzenia.

Dodatkowo, korzystając z płyty grzejnej możesz uzyskać najlepsze rezultaty:

- Używając naczyń z grubą i płaską podstawą, aby w pełni wykorzystać strefę grzejną.

- Zawsze używać naczyń, których średnica jest wystarczające duża, aby w pełni przykryć grzejnik w celu pełnego wykorzystania dostępnego ciepła.

- Upewnij się, że podstawa naczynia jest zawsze czysta i sucha, aby w pełni wykorzystać i przedłużyć żywotność zarówno stref grzejnych, jak i naczynia.

- Unikaj używania tych samych naczyń, które były używane na palnikach gazowych: wysoka koncentracja gorąca palników gazowych może zdeformować podstawę naczynia powodując jej niedokładne przyleganie do płyty.

Zabezpieczenia

Czujnik obecności garnka

Każda strefa grzejna jest wyposażona w ten czujnik. Płyta grzejna pracuje tylko wtedy, gdy naczynie o wymiarach odpowiednich dla strefy grzejnej jest na niej umieszczone.

Na wyświetlaczu pojawi się symbol "u", jeśli po wybraniu strefy grzejnej garnek nie zostanie na niej umieszczony lub w przypadku:

• Niekompatybilnego naczynia • Zbyt małej średnicy naczynia • Zdjęcia naczynia z grzejnika.

Po 10 sek. nieobecności naczynia w strefie grzejnej rozlegnie się sygnał dźwiękowy.

Po 60 sek. nieobecności naczynia w strefie grzejnej grzejnik wyłączy się.

Ochrona przed przegrzaniem

Jeśli element elektroniczny przegrzeje się, numer wskazujący poziom mocy zacznie migać, a na wyświetlaczu pojawi się litera "c". Gdy temperatura osiągnie odpowiedni poziom, wiadomość zniknie i ponownie będzie można używać płyty grzejnej.

Wyłącznik bezpieczeństwa

Urządzenie to jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza strefy grzejne po ich używaniu przez pewien okres na konkretnym poziomie mocy. Po zadziałaniu wyłącznika bezpieczeństwa wyświetlacz pokaże "0".

Na przykład: prawy tylny grzejnik ustawiony na 5 wyłączy się po 5 godzinach nieprzerwanej pracy, podczas gdy przedni lewy grzejnik ustawiony na 2 wyłączy się po 8 godzinach.

Gdy jeden lub więcej przycisków zostanie aktywowany na więcej niż 10 sekund, kontrola dotykowa wyłączy się.

Co 10 sek. rozlega się sygnał dźwiękowy podczas aktywacji przycisku/ów.

Jeśli wszystkie strefy grzejne są ustawione na moc zerową, po 10 sek. płyta grzejna wyłączy się.

Jeśli wyłączenie jest wynikiem przypadkowej aktywacji przycisków, kontrola dotykowa zachowa się w powyższy sposób.

Brzęczyk

Może on również zasygnalizować kilka nieregularności:

• Obiekt (garnek, sztućce, itp.) został położony na panelu kontrolnym na dłużej niż 10 sekund.
• Coś zostało rozlane na panel kontrolny.
• Przycisk naciskano zbyt długo. Wszystkie powyższe sytuacje mogą wywołać sygnał dźwiękowy. Aby go wyłączyć, usuń jego powód, który go wywołał. Jeśli tego nie zrobisz, sygnał dźwiękowy będzie się rozlegał nadal, a płyta wyłączy się.

Błędy i alarmy

Po wykryciu błędu całe urządzenie lub grzejnik/i wyłączy/ą się, rozlegnie się sygnał dźwiękowy (tylko gdy jeden lub więcej grzejników jest aktywnych), a wszystkie wyświetlacze pokażą naprzemiennie literę "F" i kod błędu (numer indeksu lub literę).

Jeśli problem nie zniknie samoczynnie, proszę skontaktować się z serwisem technicznym.

Poziom mocy	Graniczny czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Porady praktyczne dotyczące gotowania

Gotowanie nadużym ogniu
		Gotowanie pod ciśnieniem Garnek ciśnieniowy	Smażenie
		Grilowanie Gotowanie
Gotowaniena dużymogniu	87	Naleśniki Gotowanie na dużym ogniu i przysmażanie (Pleczenie, Befsztyki, Zrazy, Filety rybne, Smażone jajka)
Gotowanie na średnim ogniuGotowanie	76	Szybkie zagęszczenie (Płynne sosy)Woda gorąca (Makarony, Ryż, Warżywa)Mleko
	65	Wolne zagęszczanie (Sosy gęste)
	54	Gotowanie na wodzie	Gotowanie pod ciśnieniem po gwizdku
wolnym ogniu	[1774]	Gotowanie na wolnym ogniu (mięso duszone)	Podgrzewanie potraw
Gotowaniena bardzo wolnym ogniu	[1628]	Czekolada rozpuszczona Utrzymywanie potraw w temperaturze

Gotowanie pod ciśnieniem Garnek ciśnieniowy, grillowanie, gotowanie, naleśniki, gotowanie na dużym ogniu i przysmażanie (pieczenie, befsztyki, zrazy, filety rybne, smażone jajka), szybkie zagęszczanie (płynne sosy), woda gorąca (makaron, ryż, warzywa), mleko, wolne zagęszczanie (gęste sosy), gotowanie na wodzie, gotowanie pod ciśnieniem po gwizdku, gotowanie na wolnym ogniu, podgrzewanie potraw, czekolada rozpuszczona, utrzymywanie potraw w temperaturze.

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

CE Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napięcie) wraz z późniejszymi zmianami - 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami - 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami. - 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza poprzez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych. ! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracje). Przestrzeń do wentylacji elementów elektronicznych byłaby niewystarczająca.

• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia, stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy.
• Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia.
• Płyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie pęknięciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakimś narzędziem. W takim przypadku należy natychmiast odłączyć urządzenie od zasilania elektrycznego i wezwać Serwis Techniczny.
• Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
• Należy nie zapominać, że temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydzieści minut po ich wyłączeniu. Ciepło szczątkowe jest również sygnalizowane przez odpowiedni wskaźnik (patrz Uruchomienie i użytkowanie).
• Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenie płyty.
• Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel, należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Ostrzeżenia dla osób z rozrusznikiem serca lub innych urządzeń czy implantów medycznych aktywnych: Strefa gotowania spełnia wszelkie aktualnie obowiązujące normy związane z interferencjami elektromagnetycznymi.

Produkt ten więc spełnia wszelkie wymagania prawne (dyrektywy 89/336CEE). Został zaprojektowany w taki sposób, aby nie tworzyć zakłóceń w innych urządzeniach elektrycznych używanych, pod warunkiem, że i te urządzenia spełniają wymagania takich norm.

Płyta grzejna indukcyjna wytwarza pola magnetyczne o małym zasięgu.

Aby uniknąć jakiegokolwiek zagrożenia zakłócenia pomiędzy płytą grzejną i rozrusznikiem serca, to rozrusznik ma być wykonany w myśl aktualnie obowiązujących norm. W tym więc przypadku możemy zagwarantować jedynie zgodność naszego produktu z normami. Aby uzyskać informacje związane ze zgodnością z normami i ewentualnymi problemami niezgodności należy zwrócić się do lekarza lub do producenta rozrusznika.

• Zabronić dzieciom bawienia się z urządzeniem.
• Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzewać.
• Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów.

W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do skupujących go sprzedawców.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię. ! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokociśnieniowych.

• W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym.
• Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
• W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.
• Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
• Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: jego niewidoczna

warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.

- Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramką)

Na stali nierdzewnej mogą powstać plamy w przypadku pozostawienia na jej powierzchni przez dłuższy czas bardzo twardej wody lub w przypadku stosowania środków czystości zawierających fosfor.

Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla. ! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

System indukcyjny jest procedurą gotowania szybszą jak istnieje. W odróżnieniu do tradycjonalnych płyt grzejnych, nie rozgrzewa się strefa gotowania: Ciepło wytwarzane jest bezpośrednio wewnątrz garnka, który ma koniecznie posiadać dno z materiału termomagnetycznego.

Płyty grzejne	KIB 644 C E	KIB 633 C E
Pola grzejne	Moc (W) Moc (W)
Tylne lewe	I 1200 - B1600	-
Tylne prawe	I 1500 - B 2000	I 1500 - B 2300
Przednie lewe	I 1500 - B 2000	I 1500 - B 2300
Przednie prawe	I 1200 - B1600	I 1200 - B1600
Moc całkowita	7200	6200

Legenda:

I = strefa gotowania z indukcją prostą

B = booster: Strefa gotowania może być dopełniana

KIB 644 C E KIB 633 C E

UWAGA!
