MANUAL DE UTILIZADOR KIB 644 C E HOTPOINT

Mode d'emploi Manutenção e cuidados

TABLE DE CUISSON

Sommaire

Mode d'emploi,1

ATTENTION,12

Instruções para a utilização PLANO

Índice

Instruções para a utilização,1

ATENÇÃO,32

Descrição do aparelho-Painel de comandos,33

Instalação, 33

Início e utilização, 35

Precauções e conselhos,40

Manutenção e cuidados,41

Descrição técnica dos modelos,41

NL

Nederland

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

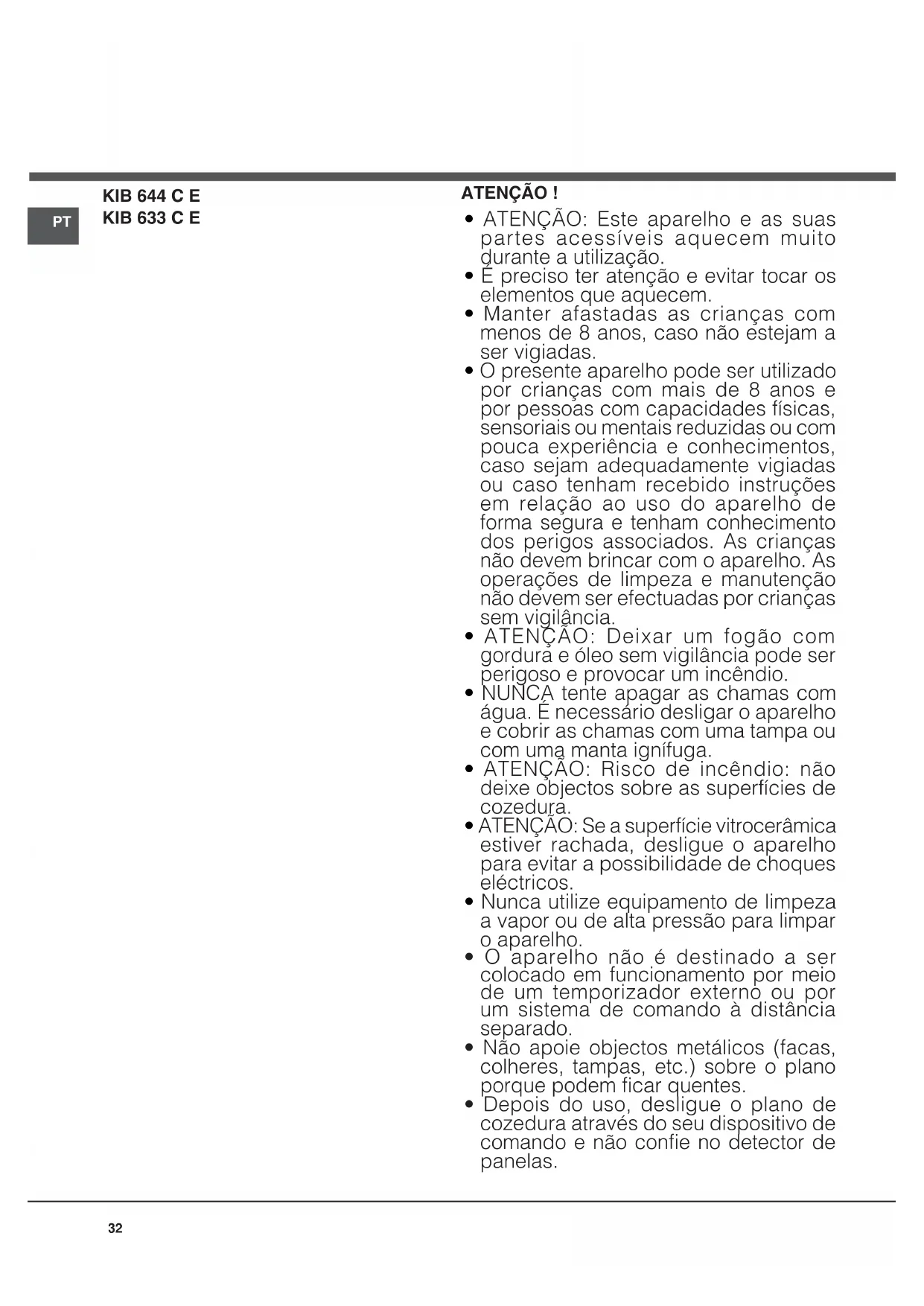

- ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização.

- E preciso ter atenção e evitar tocar os elementos que aquecem.

- Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas.

- O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

- ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio.

- NUNÇA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

- ATENÇÃO: Risco de incêndio: não deixe óbjectos sobre as superfícies de cozedura.

- ATENÇÃO: Se a superfície vitrocerâmica estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos.

- Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

- O 'aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

- Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.

- Depois do uso, desligue o plano de cozedura através do seu dispositivo de comando e não confie no detector de panelas.

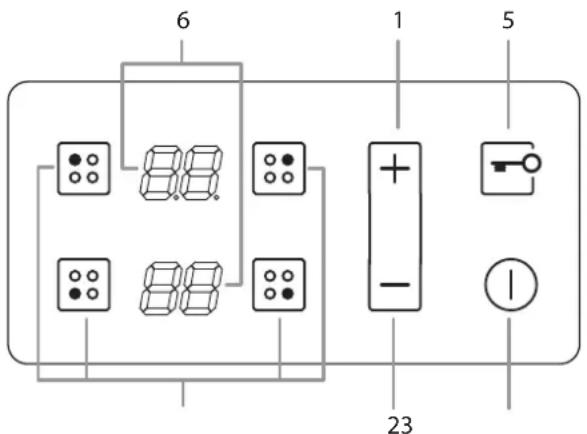

Descrição do aparelho Painel de controlo

6 1 5 23 1

O painel de controlo descrito neste manual é apenas um exemplo representativo: pode não corresponder exactamente ao painel do seu aparelho.

Quando utilizar o painel de controlo:

Não usar luvas

Deve ter os dedos limpos

Tocar o vidro com suavidade

1 Botão AUMENTAR ALIMENTAÇÃO/ TEMPO - controla a alimentação e o tempo
2 Botão REDUZIR ALIMENTAÇÃO/ TEMPO - controla a alimentação e o tempo
3 Botão SELECTOR DE ZONA DE COZEDURA é usado para seleccionar a zona de cozedura pretendida
4 Botão Ligar/Desligar liga e desliga o aparelho.
5 Botão BLOQUEIO DE PAINEL DE CONTROLO impede alterações acidentais nas defi nições da placa e mostra que o painel de controlo foi bloqueado.
6 VISOR DO QUEIMADOR -exibe a zona de cozedura seleccionada, tempo pré-defi nido de cozedura, função de propulsor activada.

! Para informação detalhada sobre as funções do painel de controlo consultar a secção "Iniciar e usar".

! Este produto está em conformidade com os requisitos das Directivas Europeias mais recentes sobre a limitação de consumo de energia do modo em espera. Se não forem realizadas nenhumas operações durante um período de 2 minutos, depois o indicador de calor residual desliga-se e o ventilador pára (se existir), o aparelho muda automaticamente para o modo desligado. O aparelho retoma o modo de funcionamento quando o botão LIGAR/DESLIGAR for premido.

Dependendo do número de queimadores/zonas de cozedura na placa os BOTÕES DO SELECTOR DA ZONA DE COZEDURA podem variar entre "X" e "Y".

X e Y são a quantidade de queimadores na placa e depende do modelo!

Instalação

! Antes de operar com o novo aparelho deve ler cuidadosamente a brochura de instruções. Contém informação importante relativamente a um funcionamento seguro, instalação e manutenção do aparelho.
! Deve guardar estas instruções para consulta futura. As mesmas devem acompanhar sempre o aparelho mesmo quando muda de proprietário.

Posicionamento

! Manter todo o material de embalagem afastado do alcance das crianças. Pode constituir um perigo de asfixia ou sufocação (consultar Precauções e dicas).
!O aparelho deve ser instalado por um profissional qualificado devido às instruções fornecidas. Uma instalação incorrecta pode provocar lesões nas pessoas ou danifi car o aparelho.

Aparelho de encastrar

Usar um armário adequado para assegurar que o aparelho funciona correctamente.

• A superfície de suporte deve ser resistente ao calor até uma temperatura aproximadamente de 100°C.
• Se o aparelho for para ser instalado por cima de um forno, o forno tem de estar equipado com um sistema de ventilação forçada.

- Evitar a instalação da placa por cima da máquina de lavar: Se isso não puder ser evitado, colocar um dispositivo de separação á prova de água entre os dois aparelhos.Ventilação

Para permitir uma ventilação adequada e para evitar um sobreaquecimento das superfícies à volta a placa deve ser posicionada como se segue:

• A uma distância mínima de 40 mm do painel traseiro ou de qualquer outra superfície vertical.
• De modo que a distância mínima de 20 mm seja mantida entre a cavidade de instalação e o armário por baixo.
• Os armários de cozinha juntos ao aparelho e por cima da placa tem de estar a pelo menos 450 mm da superfície da placa.

Fixação

O aparelho deve ser instalado numa superfície de suporte perfeitamente nivelada. Quaisquer deformidades causada por uma fi xação não apropriada pode afectar as funções e operação da placa.

A espessura da superfície de suporte deve ser tida em conta quando escolher o comprimento dos parafusos para os ganchos de fixação:

• 3,5 mm espessura: Parafusos 9,5 mm

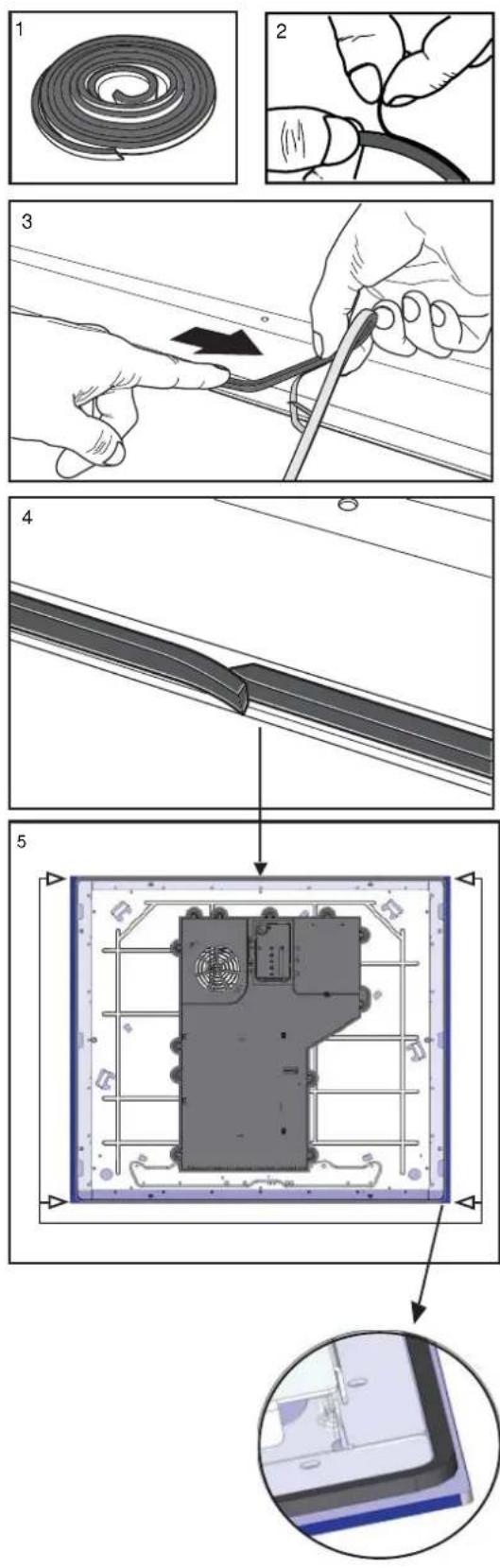

Instalação da anilha de segurança

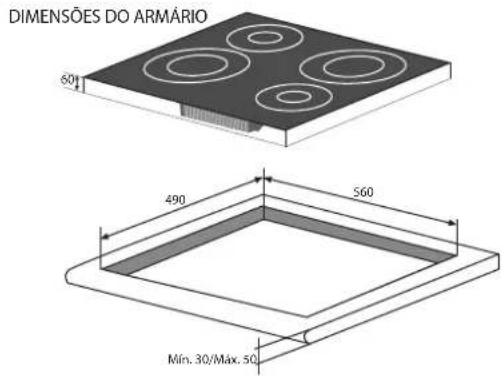

DIMENSÕES DO ARMÁRIO 60 490 560 Mín. 30/Máx. 50

DISTÂNCIAS DE SEGURANÇA EM RELAÇÃO AOS MÓVEIS

Min 5mm Min 20mm 30mm

Min 5mm Min 20mm 30mm

1. Usar parafusos pequenos de fundo plano para fi xar as 4 molas de alinhamento nos orifícios para o efeito no meio de cada um dos lados da placa.
2. Colocar a placa na cavidade, assegurar que está na posição central e empurrar para baixo em toda a volta até que a placa fique encaixada na superfície de suporte.

! Os parafusos para as molas de alinhamento devem estar acessíveis.
! De modo a cumprir as normas de segurança, o aparelho não deve entrar em contacto com as partes eléctricas depois de estar instalado.
! Todas as partes que garantem o funcionamento seguro do aparelho não podem ser amovíveis sem o auxílio de uma ferramenta.

Ligação eléctrica

! A ligação eléctrica para a placa e para qualquer forno de encastrar deve ser realizada separadamente, tanto para efeitos de segurança como para que a extracção do forno seja mais fácil.

Tensão e frequência eléctrica	Cabo eléctrico Ligação dos fios
220-240V 1+N ~50/60 Hz		[TOB]: amarelo/verde[200X] os dois fios azuis juntos[ToB:] castanho e preto juntos

Ligação fase única

A placa está equipada com um cabo de alimentação de electricidade pré-ligado, que é destinado a ligação de fase única. Ligar os fios de acordo com as instruções dadas na seguinte tabela e esquemas:

Outros tipos de ligação

Tensão e frequência eléctrica	Cabo eléctrico Ligação	dos fios
400V - 2+N ~50/60 Hz		amarelo/verdeN: os dois fios azuisjuntosL1: pretoL2: marrom

Se a alimentação eléctrica corresponder a uma das seguintes: Tensão e frequência eléctrica

• 400V - 2+N \~ 50/60 Hz

• 220-240V 3 \~ 50/60 Hz

Separa os fi os e ligá-los de acordo com as instruções dadas na seguinte tabela e esquemas:

Ligar o cabo de alimentação eléctrica à electricidade

Se o aparelho for para ser ligado directamente à corrente eléctrica tem de ser instalado um interruptor unipolar com uma abertura mínima de 3 mm entre os contactos.

! O instalador tem de assegurar que foi realizada a ligação eléctrica correcta e que está totalmente em conformidade com as normas de segurança.

Início e utilização

PT

Antes de ligar o aparelho à fonte de alimentação, assegurar que:

• O aparelho está ligado à terra e a ficha está em conformidade com as regulamentações.
• A tomada pode suportar a potência máxima do aparelho, que está indicada na placa de dados localizada no próprio aparelho.
• A tensão é inferior ao limite de valores indicados na placa de dados.
• A tomada é compatível com a ficha do aparelho. Se a tomada for incompatível com a ficha, solicitar a sua substituição a um técnico autorizado. Não usar cabos extensão ou tomadas múltiplas.

!Depois do aparelho estar instalado, o cabo de alimentação e a tomada eléctrica têm de estar facilmente acessíveis. !O cabo não pode ser dobrado ou comprimido.

!O cabo deve ser verificado regularmente e substituído apenas por técnicos autorizados.

!O fabricante declina qualquer responsabilidade se estas medidas de segurança não forem respeitadas.

!Não remover ou substituir seja por que motivo for o cabo de alimentação. A sua retirada ou substituição invalidará a garantia e a marcação CE. A INDESIT não assume qualquer responsabilidade por acidentes ou danos que possam ocorrer devido à substituição/retirada do cabo de alimentação original. A substituição pode apenas ser aceite quando for realizada por pessoal autorizado pela INDESIT e usando uma peça de substituição original.

! A cola aplicada nas juntas deixa resíduos de gordura no vidro. Antes de usar o aparelho, recomendamos que as remova com um produto de limpeza especial não-abrasivo. Durante as primeira horas de utilização pode ocorrer a libertação de um odor de borracha que desaparecerá muito rapidamente.

! Alguns segundos depois da placa ser ligada à alimentação eléctrica, é ouvido um sinal acústico. A placa pode agora ser ligada.

Tipos de ruído durante o funcionamento normal da placa:

• Campainha: devido à vibração das partes metálicas que constituem o elemento de indução e a panela; é gerado pelo campo electromagnético necessário para o aquecimento e aumenta à medida que a energia do elemento de indução aumenta.
• Apito suave: ouvido quando a panela é colocada na zona de aquecimento e esta está vazia; o ruído desaparece desde que sejam colocados alimentos no interior da panela.
• Estalido: produzido pela vibração dos materiais na base da panela devido ao fl uxo de correntes parasitas causado pelos campos electromagnéticos (indução); podem ser mais ou menos intenso dependendo do material da base da panela, e diminui à medida que a dimensão da panela diminui.
• Apito alto: ouvido quando dois elementos de indução

do mesmo grupo funcionam simultaneamente com a alimentação máxima e/ou a função de propulsor está defi nida no elemento maior enquanto ou outro é automaticamente ajustado. O ruído é reduzido diminuindo o nível de alimentação do elemento de indução de ajustamento automático; as camadas da base da panela dos vários tipo de materiais estão entre as causas principais deste ruído.

- Ruído do ventilador: é necessário um ventilador para assegurar correctamente as funções da placa e para proteger a unidade electrónica de um possível sobreaquecimento. As funções do ventilador na potência máxima quando o elemento de indução maior está na potência máxima ou quando a função propulsor está activada; em todos os outros casos, funciona com uma potência média dependendo da temperatura detectada. Além disso, o ventilador pode continuar a funcionar mesmo depois de desligar a placa, se a temperatura detectada for muito elevada.

Os tipos de ruído listados acima são devidos à tecnologia da indução e não são necessariamente falhas no funcionamento.

! Se o botão (+) ou (-) for premido num período de tempo alargado, o ecrã rola rapidamente por entre os níveis de potência e os minutos do temporizador.

Condições iniciais de iluminação

Quando é inicialmente aplicada potência à Placa de cozedura, o controlo táctil realiza um processo de calibração para as teclas tácteis, que exige um nível de iluminação ambiente reduzido na zona das teclas tácteis. Se durante o processo de calibração for detectada um iluminação ambiente excessiva o Interface do Utilizador exibe "FL" (Erro Iluminação Ambiente Infra-vermelhos) e o processo do controlo de calibração é suspenso. De modo a rectifi car o processo qualquer iluminação que possa afectar o processo de calibração deve ser desligado (por ex. iluminação halogéneo do exaustor). O erro desaparecerá quando for detectada uma iluminação ambiente satisfatória e o procedimento de calibração do controlo táctil completar-se-á agora satisfatoriamente.

- O erro "FL" pode apenas ser gerado dentro de 3 s da potência inicial que é aplicada à placa de cozedura.

-Recomendamos que toda a iluminação do exaustor seja desligada e a iluminação direcionada para a pla- ca de cozedura quando é aplicada a alimentação inicial à placa de cozedura.

-Depois do controlo táctil ter realizado o respectivo processo de calibração inicial (aprox. 3d) qualquer placa de cozedura ou outra iluminação podem ser ligadas e não afectarão o funcionamento do controlo táctil.

Ligar a placa

Quando é inicialmente aplicada potência à Placa de cozedura, o controlo táctil realiza um processo de calibração para as teclas tácteis, que exige um nível de iluminação ambiente reduzido na zona das teclas táctis. Se for detectada uma iluminação ambiente excessiva, o Interface do Utilizador exibe o erro "FL" e a calibração é suspensa. O erro desaparecerá quando for detectada uma iluminação ambiente satisfatória e o procedimento de calibração do controlo táctil completar-se-á agora satisfatoriamente.

Depois de ligar a placa à corrente eléctrica, o painel táctil pode estar automaticamente bloqueado. Para desbloquear o painel premir e manter premido o bo-

tão de Bloqueio do Painel de Controlo Para ligar a placa, premir e manter premido o botão durante aproximadamente um segundo.

A placa de cozedura está ligada quando é ouvido um bip e os visores de todas as zonas de cozedura exibam um ponto dígito.

Quando o fogão está desligado, depois de 5 segundos o

controle desliga o KEYLOCK LED para reduzir o consumo de energia.

Assim que tocar uma tecla, o LED KEYLOCK continua e podemos continuar a usar o cooktop, desbloquear o teclado. Desligar a placa de cozedura é assinalada através de um som com 3 bips.

Defi nir a Gestão de Potência

O limite de potência máxima da placa de cozedura é 7200W. Este limite de potência pode ser reduzido pelo utilizador para 2800W, 3500W ou 6000W.

A sequência para confi gurar um novo Limite de Potência da Placa de Cozedura é:

Durante os primeiros 30 segundos depois de ligar o aparelho

O táctil tem de estar desbloqueado e todos os queimadores desligados

Premir ao mesmo tempo as teclas de selecção do Queimador 1 e do Queimador 3

Uma vez que isso é feito, soa um bip e será exibido o Limite de Potência actual da Placa de cozedura no visor do queimador.

Para seleccionar um novo Limite de Potência:

Com as teclas (+) e (-) o Limite de Potência é aumentado. As potências selecionáveis são: 2800W, 3500W, 6000W ou 7200W. Quando a potência é 7200W. se a tecla [+] ou [-] for tocada a potência altera para 2800W.

A sequência para terminar a gravação de um novo Limite de Potência da Placa de Cozedura é:

Premir ao mesmo tempo as teclas de selecção do Queimador 1 e do Queimador 3

Depois desta operação, o novo Limite de Potência da Placa de Cozedura e há uma reinicialização do sistema.

Para concluir sem gravar as alterações:

Se não houver nenhuma acção durante 60 segundos, as mudanças são gravadas e há uma reinicialização do sistema.

Cada zona de cozedura é controlada usando o botão selector e um dispositivo de ajustamento da potência consiste num botão duplo de(-) e (+).

- Para iniciar o funcionamento de uma zona de cozedura, premir o botão de controlo correspondente e defi nir o nível de potência pretendido (entre 0 e 9) usando os botões (-) ou (+).

Premir e manter premido o botão (-) para defi nir imedia-tamente o nível de potência em "9"

Premir e manter premido os botões (+) e (-) simultaneamente para colocar o nível de potência em "0".

Se o nível de potência for "0" premir e manter premido o botão (+) para aumentar rapidamente o nível de potência

A escolha da zona de cozedura é assinalada com um bip,

e depois o nível de potência é mostrado no visor

Se a selecção do queimador não for feita dentro de 10 segundos,

a placa de cozedura será desligada automaticamente.

Fervura rápida- "Propulsor"

A função propulsor para algumas das zonas de cozedura pode ser usada para encurtar os tempos de aquecimento.

Pode ser activado premindo o botão (+) sobre o nível 9. Esta função impulsiona a potência de 1600W ou 2000W, dependendo do tamanho da correspondente zona de cozedura.

A activação do propulsor é assinalada por um som bip, e a letra "P" aparece no visor.

O propulsor funciona durante máx. 10 minutos. Após estes 10 minutos soa um bip e a zona de cozedura voltará para nível "9"

Com o queimado ao nível de Propulsor, se a tecla [+] for tocada soará um bip de erro e a placa de cozedura não se altera. Com o queimado ao nível de Propulsor, se a tecla [-] for tocada soará um bip de erro e a placa de cozedura é reduzida para 9.

Para desactivar uma zona de cozedura, seleccionar a mesma

usando o botão selector correspondente e:

- Premir o botão (-): a potência da zona de cozedura será reduzida progressivamente até fi car desligada.

Depois da zona de cozedura ser seleccionada, o queimador pode também ser desligado tocando ao mesmo tempo nas teclas [-] e [+]. É ouvido um bip e o visor correspondente exibe "0".

Usando o Temporizador

!Todas as zonas de cozedura podem ser simultaneamente programadas, para uma duração entre 1 e 99 min.

1. Seleccionar a zona de cozedura usando o botão selector correspondente.

2. Ajustar o nível de potência da zona de cozedura.

3. Quando for necessário seleccionar o nível de potência, ao tocar de novo o botão do selector da zona de aquecimento correspondente, ouve-se um bip e a letra "t" com um ponto aparece no visor do queimador. O tempo restante será exibido na parte oposta do painel do queimador temporizado. Se a zona de aquecimento temporizada, por exemplo, na parte inferior, o tempo temporizado será exibido na parte superior.SFlb4. Definir a duração da cozedura usando os botões (-) e(+)

Se os botões (-) e(+) forem tocados simultanéamente, o temporizador será defi nido em 0.

Se o tempo não for seleccionado ou se for definido para 0 em 10 segundos; o temporizador será desligado quando toca nos botões (-)ou (+).

Contagem decrescente do temporizador de início

A contagem decrescente começa quando o tempo é defi nido e quando é tocada qualquer tecla de zona de cozedura ou

directamente 10 segundos depois do último toque sobre as teclas [+] ou [-]. É ouvido um bip e o visor do queimador exibirá o nível da potência

e o sinal de ponto mostrando que o queimador está temporizado.

! Para alterar o tempo do queimador temporizado, repetir o processo explicado acima.

!Premir e manter premido as tecla + e - aumenta a velocidade de seleção do tempo

Fim da contagem regressiva do temporizador.

Quando o tempo defi nido é atingido, o queimador temporizado é desligado, o visor do queimador exibe um "0" intermitente e o alarme do temporizador emite um bip durante um minuto.

O alarme será cancelado premindo qualquer tecla de controlo táctil.

Bloqueio do painel de controlo

Quando a placa é ligada, é possível bloquear os controlos do forno de modo a impedir que sejam feitas quaisquer alterações acidentais às definições (por crianças, durante a limpeza, etc.)

Premir o botão para bloquear o painel de controlo: -o ícone fi cará iluminado e será emitido um som de bip. Para usar qualquer dos controlos (por ex. para a

cozedura), deve desligar esta função. Premir o botão durante alguns momentos, o ícone deixará de estar iluminado e será removida a função do bloqueio.

Todas as teclas na selecção da zona de cozedura serão bloqueadas

Se a placa de cozedura estiver desligada

Se o Bloqueio do Painel de Controlo estiver activado ou

Se ocorrer um erro na placa de cozedura.

Desligar a placa

Premir o botão ① para desligar o aparelho - não confiar apenas no sensor da panela.

Se o bloqueio do painel de controlo tiver sido activado, os controlos continuarão a estar bloqueados mesmo depois da placa ser activada de novo. De modo a activar a placa de novo, tem de primeiro remover a função de bloqueio.

Conselhos práticos para usar o aparelho

!Usar utensílios de cozinha feitos de material que seja compatível com o princípio de indução (material ferromagnético). Recomendamos especialmente panelas feitas em: ferro fundido, aço revestido ou aço inoxidável especialmente adaptado para indução. Utilize um íman para testar a compatibilidade dos utensílios de cozinha.

ADEQUADO

Ferro fundido Aço esmaltado Aço inoxidável especial

INADEQUADO

Cobre, alumínio, vidro, loiça de barro, cerámica, aço inoxidável não magnético

! Não utilize adaptadores, difusores ou pratos metálicos na zona de cozedura, Podem ter um efeito negativo no desempenho da placa e pode danificar o aspecto exterior da mesma.

Adicionalmente, para obter os melhores resultados da sua placa:

- Use panelas com uma base plana, espessa de modo a utilizar totalmente a zona de cozedura.

- Usar sempre panelas com um diâmetro que seja suficientemente largo para cobrir totalmente a placa quente, de modo a usar todo o calor disponível.

• Garantir que a base do utensílio de cozinha está sempre limpa e seca, de modo a uma utilização total e a aumentar o tempo de vida útil tanto das zonas de cozedura como dos utensílios de cozinha.
• Evitar usar os mesmos utensílios de cozinha que foram usados em queimadores a gás: a concentração de calor nos queimadores a gás pode distorcer a base da panela fazendo com que não adira correctamente.

Dispositivos de segurança

Sensor da panela

Cada zona de cozedura está equipada com um sensor de panela. A placa quente apenas emite calor quando a panela com as medidas adequadas para a zona de cozedura é colocada sobre a mesma.

O sinal "u" no visor aparece se a panela não estiver colocada na zona de cozedura seleccionada ou no caso de:

- Uma panela incompatível

• Uma panela cujo diâmetro é demasiado pequeno
• A panela foi removida da placa de aquecimento.

Após 10 segundos sem ter sido colocada nenhuma panela sobre a zona de aquecimento, será emitido um sinal bip de aviso.

Após 60 segundos sem ter sido colocada nenhuma panela sobre a zona de aquecimento, o queimador desliga-se.

Protecção de sobreaquecimento

Se os elementos electrónico sobreaquecerem, o número que assinala o nível de potência começa a piscar, e a letra "c" aparece no visor. Quando a temperatura tenha atingido um nível adequado, esta mensagem desaparece e a placa pode ser usada de novo.

Interruptor de segurança

O aparelho tem um interruptor de segurança que desactiva automaticamente as zonas de cozedura depois de estas terem estado em funcionamento durante um determinado período de tempo com um nível de potência em especial. Quando o interruptor de segurança tiver sido accionado, o visor mostra "0".

Por exemplo: a placa de aquecimento da parte traseira direita é colocada em 5 e desligar-se-á após 5 horas de funcionamento contínuo, quando a placa de aquecimento da frente esquerda é colocada em 2 e desligar-se-á após 8 horas.

Quando são activadas uma ou mais teclas durante mais de 10 segundos, o controlo táctil, desliga-se.

Será emitido um bip de aviso em cada 10 segundos, enquanto a tecla/s está/ão activada/s. Com todos os queimadores com potência zero durante 10 segundos, a placa de cozedura é desligada. Se o desligamento for devido a uma activação acidental das teclas, o controlo táctil actua tal como acima.

Campainha

Esta pode também indicar várias irregularidades:

• Um objecto (uma panela, talheres, etc) foi colocado sobre o painel de controlo durante mais de 10 segundos.
• Foi derramada qualquer substância sobre o painel de controlo.
• Todos os botões foram premidos durante demasiado tempo. Todas as situações acima referidas podem dar origem a um som de campainha. Remover a causa do mau funcionamento para parar a campainha. Se a causa dos problemas não for removida, a campainha manter-se-á a tocar e a placa será desligada.

Erros e alarmes

Quando é detectado um erro, todo o aparelho ou o queimador/es são desligados, soa um bip (apenas se um ou

mais queimadores estiverem activos) e todos os visores exibem a letra "F" e o código de erro (um número de índice ou uma letra) alternadamente.

Se o problema não desaparecer por si só, deve contactar o Serviço Técnico.

Nível de potência	Limitação da duração de funcionamento em horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Conselhos práticos para a cozedura

Cozedura em fogo altíssimo	000	Cozedura à pressãoPanaia de prossãoAssado Ebulição	Frituras
em cozedura em fogo alto	10	Crêpo Cozedura em fogo alto e doramento(Assados, Biles, Escalopes, Flies de peixe,Ovos Iritos)
Cozedura em fogo médioCozedura	01	Adensamento rápido (molhos líquidos)Água fervente (Massas, Arroz, Verduras)Leite
	02	Adonsamento lonto (molhos consistentos)
	5	Cozedura em banho-maria	Cozedura Parala de prassão após o sibilo
brando	###	Cozedura em fogo brando(estulados)	Aquecimento dos alimentos
Cozedura em fogo multo brando	###	Caldo de chocolate Manler o alimento quente

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

CE Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações

• 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações
• 93/68/CEE de 22/07/93 e posteriores modificações.
• 1275/2008 stand-by/off mode.

Segurança geral

!Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

! E desaconselhável instalar um plano de cozedura de indução em cima de uma geladeira sob uma banca (calor) ou em cima de uma máquina de lavar (vibrações). O espaço necessário para a ventilação dos elementos electrónicos seria insuficiente.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.
• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).
• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Advertência para os portadores de pacemaker ou outros dispositivos médicos implantáveis activos:

O plano de cozedura é conforme a todas as normativas em vigor em matéria de interferências electromagnéticas.

Este produto responde portanto perfeitamente a todos os requisitos de lei (directivas 89/336/CEE). Foi projectado de modo que não crie interferências a outras aparelhagens eléctricas utilizadas, desde que as mesmas também sejam conformes às directivas acima citadas.

O plano de cozedura por indução gera campos electromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano de cozedura e o pacemaker, este último deverá ser realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a conformidade do nosso produto. Para informações sobre a conformidade ou eventuais problemas de incompatibilidade, contacte o seu médico ou o fabricante do pacemaker.

• Não permita que as crianças brinquem com o aparelho.
• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tiramanchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.
• Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica- molhada de água e sabão.
• No caso em que no plano de cozedura tenham-se acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.
• Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá

a superfície se algo for derramado durante a cozedura.

É recomendável realizar estas operações com o aparelho morno ou frio.

- Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.
   ! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.

Descrição técnica dos modelos

O sistema por indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradicionais, não é a zona de cozedura que se aquece: o calor é gerado directamente no interior da panela, a qual deverá possuir necessariamente um fundo em material ferromagnético.

Encimeras	KIB 644 C E	KIB 633 C E
Zonas de cocción	Potência (em W)	Potência (em W)
Posterior izquierda	I 1200 - B1600	-
Posterior derecha	I 1500 - B 2000	I 1500 - B 2300
Delantera izquierda	I 1500 - B 2000	I 1500 - B 2300
Delantera derecha	I 1200 - B1600	I 1200 - B1600
Potencia total	7200	6200

Legenda:

I = zona de cozedura de indução simples
B = booster: a zona de cozedura pode ser super alimentada

PAS OP!
