РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KIB 644 C E HOTPOINT

Руководство по эксплуатации

Руководство по эксплуатации,1

Описание изделия-Панель управления,74

Предосторожности и рекомендации,82

Техническое обслуживание и уход,83

Техническое обслуживание,842

• ВНИМАНИЕ: Данное изделие и его

доступные комплектующие сильно

нагреваются в процессе эксплуатации.

• Будьте осторожны и не касайтесь

нагревательных элементов.

• Не разрешайте детям младше 8 лет

приближаться к изделию без контроля.

• Данное изделие может быть использовано

детьми старше 8 лет и лицами с

ограниченными физическими, сенсорными

или умственными способностями или без

опыта и знания о правилах использования

изделия при условии надлежащего контроля

или обучения безопасному использованию

изделия с учетом соответствующих рисков.

Не разрешайте детям играть с изделием.

Не разрешайте детям осуществлять чистку

и уход за изделием без контроля взрослых.

• ВНИМАНИЕ: Опасно оставлять включенную

конфорку с маслом или жиром без

присмотра, так как это может привести к

• НИКОГДА не пытайтесь погасить пламя/

пожар водой. Прежде всего выключите

изделие и накройте пламя крышкой или

• ВНИМАНИЕ: Опасность пожара: не

оставляйте предметов на варочных

•ВНИМАНИЕ: Еслстеклокерамическая

поверхность варочной панели треснула,

выключите ее во избежание ударов током.

• Никогда не используйте паровые чистящие

агрегаты или агрегаты под высоким

давлением для чистки изделия.

• Изделие не рассчитано на влючение

посредством внешнего синхронизатора

или отдельной системы дистанционного

• Не кладите металлические предметы (ножи,

ложки, крышки и т.д.) на варочную панель,

так как они могут сильно нагреться.

• После использования выключите варочную

панель при помощи специальной рукоятки,

не полагаясь на сенсор обнаружения

Панель управления, описание которой приведено

в данном руководстве, является лишь типичным

примером: она может отличаться от панели управления вашего устройства. При использовании сенсорной панели:

Не используйте перчатки.

Следить, чтобы пальцы, которыми

осуществляется нажатие кнопок, были чистыми.

Нажимать на стекло плавно.

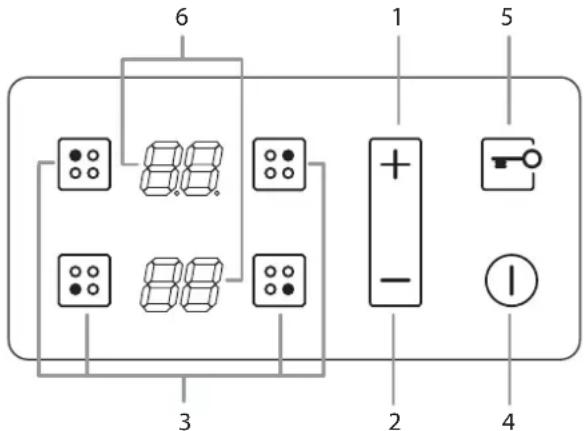

1 Кнопка INCREASE POWER/ TIME (УВЕЛИЧЕНИЕ

МОЩНОСТИ/ВРЕМЕНИ) - используется для

управления мощностью и временем

2 Кнопка REDUCE POWER/ TIME (УМЕНЬШЕНИЕ

МОЩНОСТИ/ВРЕМЕНИ) - используется для

управления мощностью и временем

3 Кнопка COOKING ZONE SELECTOR (СЕЛЕКТОР

ЗОНЫ ВАРКИ) используется для выбора требуемой зоны варки 4 Кнопка ON/OFF (ВКЛ./ВЫКЛ.) используется для

включения или выключения устройства.

5 Кнопка CONTROL PANEL LOCK (БЛОКИРОВКА

ПАНЕЛИ УПРАВЛЕНИЯ) используется для предотвращения изменения настроек варочной панели

и показывает, что панель управления заблокирована.

6 HEATER DISPLAY (ДИСПЛЕЙ НАГРЕВАТЕЛЬНОГО

ЭЛЕМЕНТА) - показывает выбранную зону варки,

уровень мощности, предварительно установленное

время приготовления, состояние включения функции усилителя мощности. ! Для получения подробной информации по функциям

панели управлния см. раздел “Start-up and use”

"Включение и эксплуатация".

! Данное изделие соответствует требованиям

последней европейской директивы по ограничению

потребляемой. электроэнергии в режиме ожидания.

Если в течение 2 минут не будут выполняться

какие- либо операции, включится индикатор

остаточного тепла, и вентилятор прекратит

работу (если он был включен), устройство

автоматически перейдет в выключенное состояние.

Устройство вернется в режим эксплуатации при нажатии кнопки ON/OFF (Вкл./Выкл.). ! В заависимости от количества нагревательных

элементов/зон варки на варочной панели, КНОПКИ

СЕЛЕКТОРА ЗОНЫ ВАРКИ могут варьировать между и Установка

Перед эксплуатацией Вашего нового устройства

внимательно прочтите данную брошюру-инструкцию.

В ней содержится важная информация по безопасной

эксплуатации, установке и обслуживанию устройства.

Храните данную инструкцию по эксплуатации для

дальнейшего использования. Передавайте ее новым

владельцам устройства.

Храните весь упаковочный материал в недоступном

для детей месте. Он может представлять опасность

удушения или асфиксии (см. раздел "Меры

предосторожности и советы").

Установка устройства должна производиться

квалифицированными специалистами в соответствии

с прилагаемыми инструкциями. Неправильная

установка может привести к приченению вреда людям

и животным либо повреждению имущества.

Встраиваемое устройство

Используйте подходящий шкаф, чтобы обеспечить

надлежащее функционирование устройства.

• Опорная поверхность должна быть устойчивой к

температуре приблизительно 100°C.

• Если устройство будет устанавливаться над

последний должен быть

оснащен системой охлаждения с искусственной

• Избегать установки варочной панели над

посудомоечной машиной: если это необходимо,

поместите между данными двумя устройствами

водонепроницаемое разделительное устройство.

Чтобы обеспечить надлежащее вентилирование и

избежать перегрева окружающих поверхностей, варочная

панель должна располагаться следующим образом:

• На расстоянии не менее 40 мм от задней панели

или любых других вертикальных поверхностей..

• Между проемом под варочную панель и

расположенным снизу кухонным элементом должно

быть расстояние не менее 20 мм.

• Кухонные элементы, расположенные рядом с

кухонной плитой, высота которых превышает

уровень варочной панели, должны находиться

на расстояние не менее450 мм

Изделие должно быть установлено

поверхности. Возможные деформации, вызванные

неправильным креплением, могут привести к

изменениям характеристик и эксплуатационных

качеств варочной панели.

Длина регуляционного винта крепежных крюков

регулируется перед началом монтажа по толщине

• толщина 3,5 мм: длина винта 9,5 мм

Установка предохранительной шайбы

Электрическое подключение

! Электрическое подключение варочной панели и

возможного встраиваемого духового шкафа должно

выполняться раздельно по причинам безопасности,

а так же для легкого съема духового шкафа.

Монофазное соединение

Варочная панель оснащена сетевым кабелем,

рассчитанным на монофазное электропитание.

Подсоедините провода в соответствии с таблицей и

приведенным ниже схемам:

Другие типы соединений

Если электропроводка соответствует одной

Типовое напряжение и частота сети

• 400 - 2+N ~ 50/60 Гц

• 220-240 В 3 ~ 50/60 Гц

Разделите провода и подсоедините проводники в

соответствии с таблицей и приведенным ниже схемам:

Подсоединение сетевого кабеля изделия к сети

В случае прямого подключения изделия к сети

необходимо установить между изделием и электрической

сетью многополярный разъединитель с минимальным

расстоянием между контактами 3 мм.

! Электромонтер несет ответственность за правильное

подключение изделия к электрической сети и за

соблюдение правил безопасности.

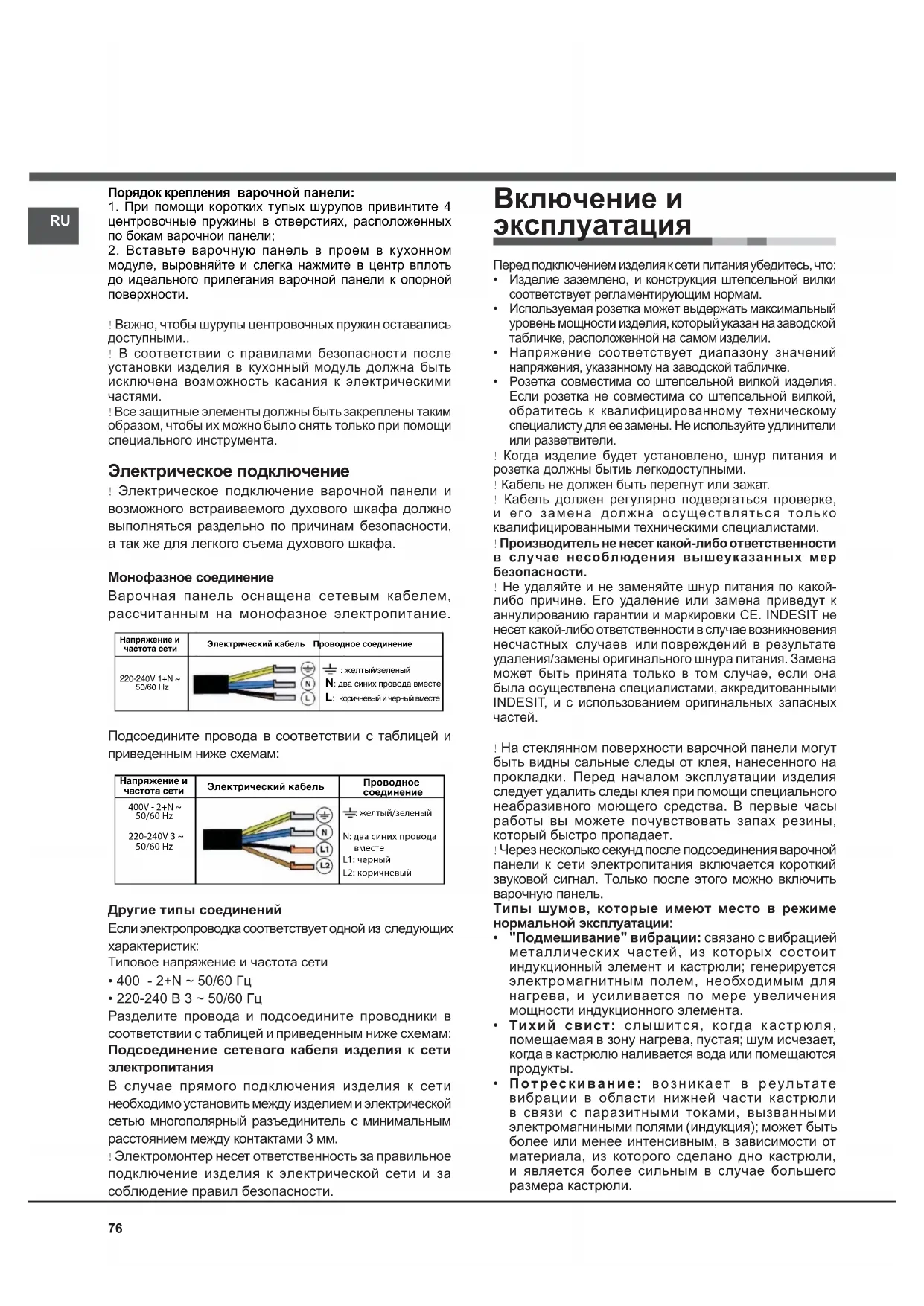

Порядок крепления варочной панели:

1. При помощи коротких тупых шурупов привинтите 4

центровочные пружины в отверстиях, расположенных

по бокам варочнои панели;

2. Вставьте варочную панель в проем в кухонном

модуле, выровняйте и слегка нажмите в центр вплоть

до идеального прилегания варочной панели к опорной

! Важно, чтобы шурупы центровочных пружин оставались

! В соответствии с правилами безопасности после

установки изделия в кухонный модуль должна быть

исключена возможность касания к электрическими

! Все защитные элементы должны быть закреплены таким

образом, чтобы их можно было снять только при помощи

специального инструмента. ƦƹLjljǘƿƾdžǁƾǁǐƹNJNjLJNjƹNJƾNjǁƶDŽƾǃNjljǁǐƾNJǃǁǂǃƹƺƾDŽǕ ƨljLJƻLJƽdžLJƾNJLJƾƽǁdžƾdžǁƾ220-240V 1+N ~ 50/60 Hz

ƿƾDŽNjǔǂǀƾDŽƾdžǔǂNƽƻƹNJǁdžǁǎLjljLJƻLJƽƹƻDžƾNJNjƾL: ǃLJljǁǐdžƾƻǔǂǁǐƾljdžǔǂƻDžƾNJNjƾƦƹLjljǘƿƾdžǁƾǁǐƹNJNjLJNjƹNJƾNjǁƶDŽƾǃNjljǁǐƾNJǃǁǂǃƹƺƾDŽǕƨljLJƻLJƽdžLJƾNJLJƾƽǁdžƾdžǁƾ  400V - 2+N ~50/60 Hz220-240V 3 ~50/60 Hz : желтый/зеленыйN: два синих провода вместеL1: черныйL2: коричневый Включение и

! На стеклянном поверхности варочной панели могут

быть видны сальные следы от клея, нанесенного на

прокладки. Перед началом эксплуатации изделия

следует удалить следы клея при помощи специального

неабразивного моющего средства. В первые часы

работы вы можете почувствовать запах резины,

который быстро пропадает.

! Через несколько секунд после подсоединения варочной

панели к сети электропитания включается короткий

звуковой сигнал. Только после этого можно включить

Типы шумов, которые имеют место в режиме

нормальной эксплуатации:

• "Подмешивание" вибрации: связано с вибрацией

металлических частей, из которых состоит

индукционный элемент и кастрюли; генерируется

электромагнитным полем, необходимым для

нагрева, и усиливается по мере увеличения

мощности индукционного элемента.

• Тихий свист: слышится, когда кастрюля,

помещаемая в зону нагрева, пустая; шум исчезает,

когда в кастрюлю наливается вода или помещаются

• Потрескивание: возникает в реультате

вибрации в области нижней части кастрюли

в связи с паразитными токами, вызванными

электромагниными полями (индукция);

более или менее интенсивным, в зависимости от

материала, из которого сделано дно кастрюли,

и является более сильным в случае большего

Перед подключением изделия к сети питания убедитесь, что:

• Изделие заземлено, и конструкция штепсельной вилки

соответствует регламентирующим нормам.

• Используемая розетка может выдержать максимальный

уровень мощности изделия, который указан на заводской

табличке, расположенной на самом изделии.

• Напряжение соответствует диапазону значений

напряжения, указанному на заводской табличке.

• Розетка совместима со штепсельной вилкой изделия

Если розетка не совместима со штепсельной вилкой,

обратитесь к квалифицированному техническому

специалисту для ее замены. Не используйте удлинители

! Когда изделие будет установлено, шнур питания и

розетка должны бытиь легкодоступными.

! Кабель не должен быть перегнут или зажат.

! Кабель должен регулярно подвергаться проверке,

осуществляться только

квалифицированными техническими специалистами.

! Производитель не несет какой-либо ответственности

в случае несоблюдения вышеуказанных мер

! Не удаляйте и не заменяйте шнур питания по какой-

либо причине. Его удаление или замена приведут к

аннулированию гарантии и маркировки CE. INDESIT не

несет какой-либо ответственности в случае возникновения

несчастных случаев или

повреждений в результате

удаления/замены оригинального шнура питания. Замена

может быть принята только в том случае, если она

была осуществлена специалистами, аккредитованными

INDESIT, и с использованием оригинальных запасных

Включение варочной панели

Когда в варочную панель первоначально поступает

электроэнергия, сенсорная панель осуществляет

процесс градуировки сенсорных клавиш, при этом

требуется низкий уровень внешнего освещения

в области сенсорных клавиш. Если будет

обнаружено избыточное внешнее освещение,

на пользовательском интерфейсе отобразится

ошибка „FL”, и градуировка будет приостановлена.

Ошибка исчезнет, когда уровень освещения

будет удовлетворительным, и процедура

градуировки сенсорной панели будет завершена

После подключения варочной панели к сети

питания сенсорная панель будет автоматически

заблокирована. Для разблокировки панели

нажмите и удерживайте кнопку Control Panel Loock

(Блокировка сенсорной панели) .

Для включения варочной панели нажмите и удерживайте

приблизительно 1 секунду.

Варочная панель будет включена, когда будет

слышен звуковой сигнал, и на дисплеях всех

варочных зон появятся точки для цифр.

Когда плита выключена, через 5 сек управления

отключает блокировку клавиатуры СИД для того чтобы

уменьшить потребление энергии.

Как только мы касаемся ключ, KEYLOCK

светодиодной продолжается, и мы можем продолжать

использовать для приготовления еды, разблокировка

Настройка функции Power Management

(Управление электропитанием)

Максимальный предел мощности варочной панели

- 7200 Вт. Предел мощности может быть уменьшен

пользователем до 2800 Вт, 3500 Вт или 6000 Вт.

Рекомендации по установке нового предела

мощности варочной панели:

- В течение первых 30 секунд с момента включения

- Сенсорная панель должна быть разблокирована, а

нагреватели - выключены

- Нажмите одновременно клавиши выбора

Heater 1 (Нагревательный элемент 1) и Heater 3

- Когда это будет сделано, включится звуковой сигнал,

и на дисплеях нагревательных элементов появится

текущий предел мощности варочной панели.

Для выбора нового предела мощности:

·С помощью кнопок (+) и (-) осуществляется

увеличение предела мощности. Значения мощности,

которые можно выбрать: 2800 Вт, 3500 Вт, 6000 Вт или

7200 Вт. Когда значение мощности будет составлять

нажатии кнопки [+] или [-] значение

мощности изменится на 2800 Вт.

Инструкции по завершению фиксирования нового

предела мощности варочной панели:

- Нажмите одновременно клавиши выбора

Heater 1 (Нагревательный элемент 1) и Heater 3

(Нагревательный элемент 3)

• Громкий свист: слышен, когда два индукционных

элемента одной и той же группы функционируют

одновременно на максимальной мощности,

и/или когда функция усилителя

установлена на более крупный элемент, тогда

как настройка другого элемента осуществляется

автоматически. Уровень шума снижается по

мере уменьшения мощности индукционного

элемента с автоматической регулировкой; слои

дна кастрюль, изготовленные из различных

материалов, являются основной причиной данных

• Шум вентилятора: вентилятор необходим для

обеспечения надлежащего функционирования

варочной панели и предотвращения

перегрева электронного устройства. Вентилятор

функционирует на максимальной мощности, когда

для большого индукционного элемента установлена

максимальная мощность; во всех других случаях он

работает на средней мощности, в зависимости от

определяемой температуры. Кроме того, вентилятор

может продолжить работать даже после выключения

варочной панели, если определяемая температура

Вышеуказанные типы шумов обусловлены

технологией индукции и не обязательно являются

эксплуатационными дефектами.

! При длительном нажатии на кнопки — и + происходит

быстрая смена уровнеи мощности и минут таимера.

Условия низкой освещенности

Когда в варочную панель первоначально поступает

электроэнергия, сенсорная панель осуществляет

процесс градуировки сенсорных клавиш, при этом

требуется низкий уровень внешнего освещения в

области сенсорных клавиш.

Если во время данного процесса градуировки

выявляется избыточное внешнее освещение,

на пользовательском интерфейсе отобразится

сообщение „FL” (Infrared Ambient Light Error/

Ошибка инфракрасного внешнего освещения), и

процесс градуировки панели управления будет

. Для завершения данного процесса

градуировки следует выключить любые источники

света, которые могут оказать воздействие на процесс

градуировки (например, галогенное освещение

кухонной вытяжки). Ошибка исчезнет, когда уровень

освещения будет удовлетворительным, и процедура

градуировки сенсорной панели будет завершена

-Ошибка „FL” может быть сгенерирована только

в течение 3 с момента первоначальной подачи

- Мы рекомендуем отключать все освещение

кухонной вытяжки и освещение, направленное на

варочную панель, во время первоначальной подачи

электроэнергии в варочную панель.

- После завершения процесса первоначальной

калибровки сенсорной панели (прибл. 3 с)

освещение кухонной вытяжки или любое другое

освещение может быть включено в нормальном

режиме и не будет влиять

- Когда это будет сделано, новый предел мощности

варочной панели будет установлен, и будет

произведено восстановление настроек системы.

Для завершения без фиксирования изменений:

Если в течение 60 секунд не будет произведено какое-

либо действие, изменения не будет зафиксированы,

и будет произведено восстановление настроек

Включение варочных зон

Каждая зона варочной панели включается при помощи

кнопки выбора и регулятора мощности, состоящего

из двойной кнопки (-) и (+).

• Для включения одной из варочных зон нажмите

соответствующую кнопку и настройте нужную

мощность (от 0 до 9) при помощи кнопок (-) или (+).

Нажмите и удерживайте кнопку (-) , чтобы сразу

установить значение мощности “9”

Нажмите и удерживайте одновременно кнопки (+)

(-), чтобы возвратиться к уровню мощности “0”

Если значение мощности составляет “0”, нажмите

и удерживайте кнопку, чтобы быстро увеличить

Выбор варочной зоны сопровождается звуковым

затем уровень мощности отображается на

Если выбор нагревательного элемента не будет

осуществлен в течение 10 секунд,

варочная панель автоматически выключится.

Функция Fast Boil- “Booster” (Быстрое

кипячение - усилитель мощности)

Функция увеличения мощности для некоторых варочных

зон может использоваться для уменьшения количества

времени разогрева продуктов.

Она может быть включена путем нажатия кнопки (+) на

уровне выше 9. Эта функция позволяет увеличивать

мощность до 1600 Вт или 2000 Вт, в зависимости от

размера соответствующей варочной зоны.

Включение усилителя мощности сопровождается

звуковым сигналом, и на дисплее появится

Максимальное время работы усилителя мощности - 10

минут. По истечение данных 10 минут будет слышен

звуковой сигнал, и варочная зона

возвратится на уровень “9”

В случае включения усилителя мощности в

нагревательном элементе и при нажатии кнопки [+]

будет слышен звуковой сигнал, сигнализирующий

ошибку, и изменения настроек варочной панели не

будут выполнены. В случае включения усилителя

мощности в нагревательном элементе и при

нажатии кнопки [-] будет слышен звуковой сигнал,

и уровень мощности варочной панели будет снижен

Выключение варочных зон

Для отключения варочной зоны выберите ее при помощи

соответствующеи кнопки и:

• Нажмите кнопку (-): мощность варочной зоны

постепенно понизится вплоть до выключения.

Когда будет выбрана варочная зона, нагревательный

элемент также может быть выключен путем

одновременного нажатия кнопок [-] и [+]. Будет слышен

сигнал, и на соответствующем дисплее отобразится

Использование таймера

! Все варочные зоны могут быть запрограммированы

одновременно на время от 1 до 99 мин.

1. Выберите варочную зону с помощью соответствующей

2. Отрегулируйте уровень мощности варочной зоны.

3. Когда будет выбран требуемый уровень мощности,

при повторном нажатии соответствующей кнопки

выбора зоны подогрева будет слышен звуковой

сигнал, и на дисплее нагревательного элемента

появится буква "t" с точками. Оставшееся время

будет отображаться на противоположной части

запрогроммированного по времени нагревательного

элемента. Если запрограммированная по времени

зона нагрева расположена, напрмер, в нижней

части, запрограммированное время будет

отображаться в верхних дисплеях.SFlb4. Установите

продолжительность приготовления с помощью кнопок

При одновременном нажатии кнопок (-) и (+)

возврат к значению 0.

Если в течение 10 секунд не будет выбрано время,

либо если по истечение 10 секунд выбранное время

будет составлять 0, необходимо нажать кнопку (-) или

(+) , таймер будет выключен.

Включение обратного отсчета таймера

Обратный отсчет начинается, когда завершается

визуальное отображение при нажатии любой

кнопки варочной зоны или

автоматически через 10 секунд после последнего

нажатия кнопок [+] или [-]. Будет слышен звуковой

сигнал и на дисплее нагревательного элемента

отобразится уровень мощности

и точки - это будет означать, что таймер включен.

! Для изменения времени запрограммированного

по времени нагревательного элемента следует

повторить вышеуказанный процесс.

! При нажатии и удерживании кнопки + и - скорость

выбора времени увеличивается

Выключение обратного отсчета таймера

Когда заданное время истечет,

запрограммированный по времени нагревательный

элемент будет выключен, и на его дисплее

отобразится значение "0", при этом звуковой

оповещатель таймера включится на одну минуту.

Звуковой оповещатель может быть выключен

путем нажатия любой кнопки на сенсорной панели

Блокировка панели управления

В процессе функционирования варочной панели можно

заблокировать ее управления во избежание случаиного

изменения настроек (дети, в процессе уборки и т.д.).

Нажмите кнопку , чтобы заблокировать панель

управления: -индикатор загорится, и будет слышен

Практические советы по эксплуатации

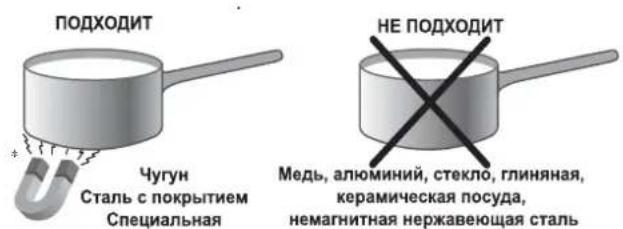

! Использовать посуду, изготовленную из материала,

совместимого с принципом индукции (ферромагнитный

материал). Мы особенно рекомендуем кастрюли,

изготовленные из: чугуна, стали с покрытием или

специальной нержавеющей стали, приспособленной

для индукции. Для проверки совместимости посуды

Кроме того, для получения лучших результатов от

• Использовать посуду с плоским толстым дном,

полностью прилегающим к зоне нагрева;

• Использовать посуду с дном такого диаметра, чтобы

полностью закрыть варочную зону для оптимального

• Проверить, чтобы дно используемой посуды было

всегда совершенно сухим и чистым для идеального

прилегания к варочной зоне и для долгого срока

службы как варочной панели, так и самои посуды.

• Не следует использовать на данной варочной панели

посуду, использованную на газовых конфорках:

концентрация тепла на газовых конфорках может

деформировать дно посуды

и нарушить прилегание к

Сенсор наличия посуды

Каждая варочная зона укомплектована сенсором наличия

посуды. Конфорка выделяет тепло только при наличии

на ней посуды с размерами, соответствующими данной

На дисплее появится символ “u”, если после

выбора варочной зоны посуда не была помещена на

нагревательный элемент, либо в случае:

• Использования неподходящей посуды

• Использования посуды слишком малого

• Снятия посуды с варочной зоны.

Через 10 с при отсутствии посуды на варочной зоне

будет слышен предупреждающий

Через 60 с при отсутствии посуды на варочной зоне

негревательный элемент

В случае перегрева электронных комплектующих начнет

мигать цифра, сигнализирующая уровень мощности,

и на дисплее появитсия буква “c”. Это сообщение

пропадает, и варочная панель возвращается в рабочии

режим, когда температура опускается до допустимого

Для использования каких- либо элементов

управления (например, "stop cooking" (прекращение

приготовления") необходимо отключить данную

функцию. Нажмити и удерживайте несколько секунд

, соответствующий индикатор погаснет, и

блокировка будет снята.

Все кнопки на варочной зоне будут заблокированы,

если: варочная панель будет выключена,

если будет включена блокировка панели управления,

Выключение варочной панели

Для выключения изделия нажмите кнопку - не

рассчитывайте только на сенсор наличия посуды.

Если панель управления варочной панели была

заблокирована, она останется заблокированной также

после повторого включения варочной панели. Для

повторого включения варочной панели необходимо

сначала снять блокировку.

! Не используйте на варочных зонах переходники,

диффузоры или металлические пластины. Они

могут оказать отрицательное воздействие на

производительность варочной панели и испортить

ее эстетический вид.80

Если отключение будет обусловлено случайным

нажатием кнопок, то сенсорная панель управлния

будет включена, как описано выше.

Звуковая сигнализация

Свидетельствует о некоторых неисправностях:

• Какой-либо предмет (посуда, столовый прибор и т.д.)

находится на панели управления более 10 секунд.

• Утечка жидкости на панель управления.

• Слишком длительное нажатие на кнопку. Все

вышеуказанные ситуации могут являться причиной

включения звукового сигнала. Устраните причину

неисправности для отключения звуковой сигнализации.

Если причина неисправности

звуковой сигнал не будет отключен, и варочная панель

Ошибки и сигналы тревоги

Когда будет выявлена ошибка, все устройство или

нагревательный элемент/-ы будут отключены, и

будет слышен звуковой сигнал (только в случае, если

более наревательных элементов), и на всех дисплеях

поочередно будет отображаться буква "F"

(порядковый номер или буква).

Если проблему будет невозможно устранить

самостоятельно, обратитесь в техническую службу.

Макс. кол-во часов функционирования

Предохранительный выключатель

Изделие оснащено предохранительным выключателем,

автоматически отключающим варочные зоны по

истечении времени функционирования данного уровня

мощности. В процессе аварииного отключения на

дисплее появляется “0”.

Например: задняя правая варочная зона настроена

на 5, передняя левая варочная зона настроена

Задняя правая варочная зона отключается через 5

часов работы, передняя левая - через 8 часов.

Когда одна кнопка или несколько кнопок нажаты и

используются в течение более 10 секунд, панель

управления отключается

Предупреждающий звуковой сигнал будет звучать

каждые 10 секунд, пока

данная кнопка/-и не будут выключены.

Если уровень мощности всех нагревательных зон

будет составлять 0 в течение 10 с, то варочная

панель будет отключена.81

Практические советы по приготовлению блюд

ª Приготовление под давлениемСкороваркаФритюрБифштексы Варка Приготовление

Приготовление на умеренном огнеПриготовление

¶ Блины Приготовление на среднем огне, обжаривание (Жаркое, бифштексы, эскалопы, рыбное филе, яичница) ¶

§ Быстрое загустени (Жидкие соусы)Кипячение воды (для варки макарон, риса, овощей)Кипячение молока §

S Постепенное загустение (густые соусы) S

¢ Приготовление на пару Продолжение приготовление в скороварке после первого выпуска пара

™ Приготовление на малом огне (рагу)Разогревание готовых блюд ™

¡ Шоколадный соус Поддержание блюд в горячем состоянии82

! Изделие спроектировано и изготовлено в соответствии

с международными нормативами по безопасности.

Необходимо внимательно прочитать настоящие

предупреждения, составленные в целях вашеи

Данное оборудование отвечает требованиям

нижеуказанных Директив Европеиского Сообщества:

- 2006/95/CEE от 12/12/06 (Низкое напряжение) с

последующими изменениями

- 2004/108/СЕЕ от 15/12/04 (Электромагнитная

совместимость) и последующими изменениями

- 93/68/СЕЕ от 22.07.93 с последующими изменениями.

- 1275/2008 stand-by/off mode.

Общие правила безопасности

! Проверьте, чтобы вентиляционная решетка всегда

была открытои. Встраиваемая варочная панель требует

эффективнои вентлияции для охлаждения электронных

! Не рекомендуется устанавливать индукционную варочную

панель над холодильником, встроенным под кухонным топом

(тепло) или над стиральнои машинои (вибрации). Зазор,

необходимыи для вентиляции электронных компонентов в

этих случаях будет недостаточным.

непрофессионального использования в домашних

• Запрещается устанавливать изделие на улице, даже

под навесом, так как воздеиствие на него дождя и грозы

является чрезвычаино опасным.

• Не прикасаитесь к изделию влажными руками, босиком

или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых

продуктов, может быть использовано только взрослыми

в соответствии с инструкциями, приведенными

в данном техническом руководстве. Не используите

варочную панель в качестве стола или для нарезки

• Стеклокерамическая варочная панель устоичива к

механическим ударам, тем не менее она может треснуть

(или даже разбиться) при ударе острым предметом

или инструментом. В этом случае незамедлительно

отсоедините изделие от

сети электропитания и обратитесь

в Центр технического обслуживания.

• Избегаите касания сетевых шнуров других бытовых

электроприборов к горячим частям варочнои панели.

• Помните, что температура варочных зон остается очень

высокои в течение тридцати минут после их выключения.

Остаточное тепло показывается также индикатором (см.

Включение и эксплуатация).

• Держите на безопасном расстоянии от

панели любые предметы, которые могут расплавиться,

например, пластмасса, алюминии или изделия из

сахара. Обращаите особое внимание на упаковочные

материалы, полиэтиленовую или алюминиевую

пленку: если оставить эти материалы на еще горячеи

или теплои поверхности, они могут серьезно повредить

• Следите, чтобы ручки кастрюль на варочнои панели

были всегда повернуты

таким образом, чтобы вы не

могли случаино задеть их.

• Не тяните за сетевои кабель для отсоединения вилки

изделия из сетевои розетки, возьмитесь за вилку рукои.

• Перед началом чистки или технического обслуживания

изделия всегда вынимаите штепсельную вилку из

• Эксплуатация изделия лицами (включая детеи)

с ограниченными физическими, сенсорными или

умственными способностями, неопытными лицами

или лицами, незнакомыми с правилами эксплуатации

данного изделия, запрещается без контроля со

стороны лица, отвечающего за их безопасность, или

без обучения правилам пользования изделием.

• Предупреждение для носителей

электрокардиостимуляторов или других

медицинских имплантированных аппаратов:

Варочная панель полностью соответствует всем

действующим нормативам по электромагнитным

изделие полностью отвечает всем

требованиям закона (директивы 89/336/CEE). Изделие

было изготовлено таким образом, чтобы не создавать

помех электрическим приборам, при условии, что

эти приборы также соответствуют вышеуказанным

Индуктивная варочная панель образует

электромагнитные поля малого диапазона.

Во избежание помех между варочной панелью и

электрокардиостимулятором последний должен

соответствовать действующим нормативам.

мы можем гарантировать соответствие

нормативам только нашего изделия. За информацией

о соответствии и о возможных проблемах из-за

несовместимости обращайтесь к вашему лечащему

врачу или к производителю электрокардиостимулятора.

• Не разрешайте детям играть с бытовым

• Не кладите металлические предметы (ножи, ложки,

крышки и т.д.) на варочную панель, так как

• Изделие не рассчитано на влючение посредством

внешнего синхронизатора или отдельной системы

дистанционного управления.

• Уничтожение упаковочных материалов: соблюдаите

местные нормативы с целью повторного использования

упаковочных материалов.

• Согласно Европеискои Директиве 2002/96/СЕ касательно

утилизации электронных и электрических электроприборов

электроприборы не должны выбрасываться вместе с

обычным городским мусором. Выведенные из строя

приборы должны собираться отдельно для оптимизации их

утилизации и рекуперации составляющих их материалов,

безопасности окружающеи среды и здоровья.

Символ зачеркнутая мусорная корзинка, имеющиися на

всех приборах, служит напоминанием об их отдельнои

За более подробнои информациеи о правильнои

утилизации бытовых электроприборов пользователи

могут обратиться в специальную государственную

организацию или в магазин.83

Отключение электропитания

Перед началом какои- либо операции по

обслуживанию или чистке отсоедините изделие от

сети электропитания.

! Не следует пользоваться абразивными или

коррозивными чистящими средствами такими как

спраи для чистки духовок и мангалов, пятновыводители

или средства для удаления ржавчины, порошковыми

чистящими средствами или абразивными губками: они

могут необратимо поцарапать поверхность изделия.

! Не используите паровые чистящие агрегаты или

агрегаты под высоким давлением для чистки изделия.

• В качестве регулярного ухода достаточно вымыть

варочную панель влажнои губкои и затем протереть

насухо кухонным бумажным полотенцем.

• Если варочная панель сильно загрязнена,

используите специальное чистящее средство для

стеклокерамических поверхностеи, ополосните

водои и протрите насухо.

особо сильных загрязнении

используите специальныи скребок. Удаляите

загрязнения незамедлительно, не дожидаясь

охлаждения изделия, во избежание затвердевания

остатков пищи. Очень удобна для чистки варочнои

панели мочалка из проволоки из нержавеющеи

стали, специально для стеклокерамических

поверхностеи, смоченная в мыльном растворе.

• Если на варочнои панели случаино расплавились

какие-либо предметы или пластиковые материалы

или сахар, незамедлительно удалите их скребком

с еще горячеи поверхности.

• По завершении чистки варочная панель может быть

обработана специальным защитным средством для

ухода за стеклокерамическими поверхностями: это

средство образует на поверхности варочнои панели

невидимую защитную пленку, предохраняющую

поверхность в случае утечек пище в процессе

приготовления. Рекомендуется производить чистку,

панель едва теплая или холодная.

• Следует всегда ополаскивать варочную панель

чистои водои и насухо вытирать: возможные

остатки чистящих средств могут затвердеть при

последующеи готовке.

Структура из нержавеющеи стали (только в моделях

На поверхности из нержавеющеи стали могут

образоваться пятна от воды с большим содержанием

будет воздеиствовать на поверхность

в течение длительного времени, или при использовании

чистящих средств, содержащих фосфор.

Рекомендуется тщательно ополоснуть и вытереть

варочную панель после чистки. В случае случаиного

проливания воды незамедлительно удалите ее.

! Некоторые варочные панели оснащены алюминиевои

рамкои, похожеи на нержавеющую сталь. Для чистки

рамки не используите средства, непригодные для

Порядок демонтажа варочной панели

При необходимости демонтировать варочную панель:

1. снимите шурупы, крепящие сбоков центровочные

2. ослабьте шурупы крепежных крюков по углам;

3. выньте варочную панель из ниши.

! Не рекомендуется открывать внутренние

комплектующие для попытки самостоятельно

выполнить ремонт. В случае неисправности

обращаитесь в Центр технического обслуживания.84

Техническое описание

Условные обозначения:

I = варочная зона с простой индукцией

B = вольтодобавочное устройство: индукционная

варочная зона может иметь дополнительное

электропитание Ɇɨɞɟɥɢ ɜɚɪɨɱɧɵɯ ɩɚɧɟɥɟɣ ȼɚɪɨɱɧɵɟ ɡɨɧɵ Ɂɚɞɧɹɹ ɥɟɜɚɹ Ɂɚɞɧɹɹ ɩɪɚɜɚɹ ɉɟɪɟɞɧɹɹ ɥɟɜɚɹ ɉɟɪɟɞɧɹɹ ɩɪɚɜɚɹ Ɉɛɳɚɹ ɦɨɳɧɨɫɬɶ

Ɇɨɳɧɨɫɬɶ (ȼɬ) I 1200 - B1600I 1500 - B 2000I 1500 - B 2000I 1200 - B1600KIB 644 C E 7200 KIB 633 C E 6200

- I 1200 - B1600I 1500 - B 2300I 1500 - B 2300 Система индукционного нагревания является самой

быстрой из существующих технологий нагрева.

В отличие от традициональных конфорок нагрев

производится не варочной зоной: нагревается

непосредственно содержимое кастрюли, дно которой

обязательно должно быть из ферромагнитного
