Тип изделия	Встраиваемая газовая варочная панель
Марка	Hotpoint
Модель	7HPC 631 X /HA
Количество конфорок	5 (Triple Crown, Fast, Reduced Fast, Semi-Fast, Auxiliary)
Типы конфорок	Triple Crown (3.30 кВт), Fast (3.00 кВт), Reduced Fast (2.60 кВт), Semi-Fast (1.65 кВт), Auxiliary (1.00 кВт)
Зажигание	Автоматическое электронное зажигание с устройством безопасности (термопара)
Функции безопасности	Устройство контроля пламени; защита от детей (не указано, но подразумевается); автоматическое отключение при погасании пламени
Подключение газа	Резьба цилиндрическая 1/2 дюйма; совместимость с природным газом и СУГ (пропан/бутан)
Электропитание	220-240 В ~ 50/60 Гц
Номинальная мощность	Приблизительно 13.5 кВт (сумма номинальных мощностей конфорок)
Тип установки	Встраиваемая (класс 3), толщина столешницы 20-40 мм
Размеры (панель)	Ширина: 595 мм, Глубина: 510 мм (типично для встраиваемой панели 60 см)
Размеры выреза	Примерно 560 мм x 480 мм (из схемы установки)
Вес	Приблизительно 12 кг (оценка)
Материалы	Нержавеющая сталь (модель X), стеклокерамика? На самом деле X обозначает отделку из нержавеющей стали
Очистка	Протирать влажной губкой; съемные части конфорок мыть теплой мыльной водой; не использовать абразивные средства
Обслуживание	Регулярная очистка контактов зажигания и выходных отверстий газа; замена кранов газа профессионалом при заедании
Запасные части	Форсунки для конфорок для перехода на другой газ; уплотнения; монтажные крючки
Ремонтопригодность	Только авторизованный техник для ремонта кранов и электрики; пользователь может заменить форсунки
Гарантия	Согласно производителю; обратитесь в сервисный центр
Соответствие	Маркировка CE, соответствует директивам ЕС (низкое напряжение, ЭМС, газ, WEEE)
Включенные аксессуары	Решетки для посуды, крышки конфорок, комплект форсунок, уплотнения, монтажные крючки
Регистрация изделия	Модель и серийный номер на паспортной табличке (снизу или на упаковке)

Часто задаваемые вопросы - 7HPC 631 X /HA HOTPOINT

Как зажечь конфорку на Hotpoint 7HPC 631 X /HA?

Нажмите и поверните соответствующую ручку против часовой стрелки до символа максимального пламени. Для моделей с автоматическим зажиганием искра воспламенит газ. Удерживайте ручку нажатой 2-3 секунды для активации устройства безопасности (термопары). Если пламя погасло, выключите ручку, подождите 1 минуту и повторите зажигание.

Что делать, если пламя конфорки неравномерное или не зажигается?

Проверьте, не забиты ли отверстия конфорки. Очистите крышку и основание конфорки. Убедитесь, что все части конфорки правильно собраны. Также проверьте, включена ли подача газа и нет ли сквозняков возле прибора.

Можно ли переделать панель для использования СУГ (пропан/бутан)?

Да, панель можно переделать. Необходимо заменить форсунки конфорок на указанные в руководстве для СУГ (см. Таблицу 1). Используйте торцевой ключ на 7 мм для откручивания форсунок. Затем отрегулируйте минимальное пламя в соответствии с инструкцией. После конверсии замените табличку с данными на новый тип газа.

Как безопасно чистить варочную панель?

Отключите прибор от электросети. Очистите поверхность панели влажной губкой с мягким моющим средством; не используйте абразивные средства или пароочистители. Вымойте съемные части конфорок (крышки, кольца) теплой мыльной водой. Тщательно высушите перед сборкой. Регулярно очищайте свечи зажигания и газовые выходы.

Что делает устройство безопасности (термопара)?

Термопара чувствует пламя. Если пламя случайно погасло, она перекрывает подачу газа для предотвращения утечек. Поэтому необходимо удерживать ручку нажатой несколько секунд, пока термопара не нагреется и не откроет газовый клапан.

Какие размеры кастрюль следует использовать для каждой конфорки?

Используйте кастрюли с плоским дном и крышками. Рекомендуемые диаметры: конфорки Triple Crown и Fast: 24-26 см; Reduced Fast: 24-26 см; Semi-Fast: 16-20 см; Auxiliary: 10-14 см. Убедитесь, что пламя не выходит за края дна кастрюли.

Как отрегулировать минимальное пламя на конфорках?

Поверните конфорку в положение малого пламени. Снимите ручку и отрегулируйте винт байпаса (рядом с штифтом крана) до тех пор, пока пламя не станет маленьким, но устойчивым. Затем проверьте, быстро повернув ручку от малого до большого и обратно; пламя не должно погаснуть. Для СУГ винт должен быть затянут полностью.

Почему конфорка не держит пламя на минимальном режиме?

Это может быть связано с забитыми газовыми отверстиями, сквозняками или неправильной регулировкой минимума. Очистите конфорку и уберите сквозняки. Если проблема сохраняется, отрегулируйте минимальное пламя, как описано в руководстве. Если задействовано устройство безопасности, проверьте, чиста ли термопара и правильно ли она расположена.

Безопасно ли оставлять варочную панель без присмотра во время приготовления?

Нет, никогда не оставляйте панель без присмотра, особенно при жарке на масле или жире. Это может привести к пожарам. В случае возгорания масла не используйте воду; выключите прибор и накройте кастрюлю крышкой или огнеупорным одеялом. Держите детей подальше от панели при использовании.

Где найти модель и серийный номер моей панели?

Паспортная табличка находится снизу панели или на упаковке. Она содержит номер модели (Mod.), серийный номер (S/N) и электрические характеристики. Сохраните эту информацию для запросов в сервис.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7HPC 631 X /HA HOTPOINT

Руководство по эксплуатации ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,1

Предупреждения,3

Сервисное обслуживание,4

Описание изделия,5

Установка,13

Включение и эксплуатация,18

Предосторожности и рекомендации,18

Техническое обслуживание и уход,19

Неисправности и методы их устранения,19

GB

Warnings

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации. Будьте осторожны и не касайтесь нагревательных элементов.

Не разрешайте детям младше 8 лет приближаться к изделию без контроля. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

ВНИМАНИЕ: Опасно оставлять включенную конфорка с маслом или жиром без присмотра, так как это может привести к пожару. НИКОГДА не пытайтесь погасить пламя/пожар водой. Прежде всего выключите изделие и накройте пламя крышкой или огнеупорной тканью

ВНИМАНИЕ: Опасность пожара: не оставляйте предметов на варочных поверхностях.

ВНИМАНИЕ: Если стеклокерамическая поверхность варочной панели треснула, выключите ее во избежание ударов током.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным случаям.

GB

Assistance

Communicating:

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• Модель изделия (Мод.)
- Номер тех. паспорта (серииныи №)

Эти данные вы наидете на паспортной табличке, расположенной на изделии.

GB

1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД
2. ГАЗОВЫЕ КОНФОРКИ
3. Регуляторы ГАЗОВЫХ КОНФОРОК
4. Свеча зажигания ГАЗОВЫХ КОНФОРОК

5. ЗАЩИТНОЕ УСТРОЙСТВО

6. ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите конфорку, наиболее соответствующую диаметру используемой посуды.

7. Регуляторы ГАЗОВЫХ КОНФОРОК служат для регуляции пламени.
8. Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК для автоматического зажигания нужной конфорки.
9. УСТРОЙСТВО БЕЗОПАСНОСТИ при случайном гашении пламени перекрывает подачу газа.

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новыи владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

! Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешаите детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).
! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причинои повреждения имущества и причинить ущерб людям и домашним животным.

Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов. Необходимо соблюдать следующие требования:

- В помещении должна быть предусмотрена система дымоудаления в атмосферу, выполненная в виде вытяжного зонта или электровентилятора, автоматически включающихся кажды раз, когда включается изделие.

- В помещении должна быть предусмотрена система, обеспечивающая достаточны приток воздуха для надлежащего горения. Расход воздуха, необходимого для горения, должен быть не менее 2 м ^3 /час на кВт установленной мощности.

Приток воздуха может обеспечиваться непосредственно снаружи здания через воздуховод полезным сечением не менее 100 см ^2 и диаметром, исключающим возможность случаиного засорения.

Или же воздухозабор может осуществляться из смежных помещении, оснащенных вентиляционным отверстием, сообщающимся с улицеи, как описано выше, при условии, что это не общие зоны здания, пожароопасные помещения и не спальни.

- Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых установлены баллоны с СНГ (сжиженным натуральным газом) должны иметь вентиляционные отверстия внизу, сообщающиеся с улицеи, для удаления возможных утечек газа. Поэтому баллоны с СПГ должны быть опорожнены или оставаться частично заполненными; они не должны размещаться или храниться в подземных помещениях и хранилищах (подвалах, и т.д.). Следует держать в помещении только один рабочии баллон, расположенный таким образом, чтобы он не подвергался прямому воздействию источников тепла (печей, каминов и т.д.), которые могут привести к нагреву баллона свыше 50°C.

Встроенный монтаж

Для правильного монтажа варочной панели необходимо соблюдать следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с кухонной плитои, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 600 мм от края варочной панели.
• Вытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм от кухонного топа (см. рисунок).
• Расположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок).

Если варочная панель устанавливается под навесным шкафом, последнии должен располагаться на высоте не менее 700 мм от кухонного топа.

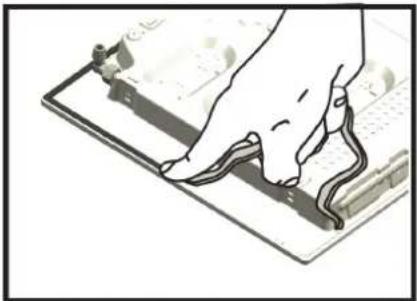

Перед монтажом снимите решетки и горелки с варочной панели и переверните ее, следя, чтобы не повредить термопары и свечи. Установите прилагающиеся уплотнения по внешнему периметру варочной панели во избежание попадания воздуха, влаги и воды (см. схему). Для правильной эксплуатации проверьте, чтобы герметизируемые поверхности были чистыми, сухими, нежирными.

RU

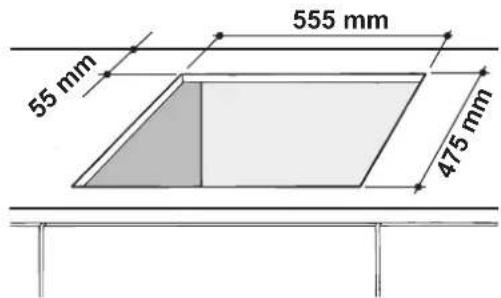

- Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежный комплект входят крепежные крюки для крепления варочной панели на кухонной рабочей поверхности толщинои от 20 до 40 мм. Для надежного крепления варочной панели рекомендуется использовать все прилагающиеся крюки.

Схема крепления крюков

Монтаж крюка для опорных Монтаж крюка для опорных брусков H=20mm брусков H=30mm

Спереди

Монтаж крюка для опорных Сзади брусков H=40mm

! Используите крюки из комплекта "вспомогательные принадлежности"

- Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 x 560 мм (см чертежи).

Если варочная панель устанавливается сверху встроенного духового шкафа, не оснащенного принудительной охладительной вентиляцией, для надлежащей вентиляции внутри кухонного элемента необходимо проделать вентиляционные отверстия для циркуляции воздуха (см чертежи).

Электрическое подключение

Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотои электропитания, указанными на паспортной табличке (расположенной снизу варочной панели). Провод заземления сетевого кабеля имеет желто-зелены цвет. В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевои кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополосный выключатель с минимальным расстоянием между контактами 3 мм, расчитанныи на данную нагрузку и соответствующии действующим нормативам (выключатель не должен размыкать провод заземления). Сетевои кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;
• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;
• напряжение и частота тока сети должны соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используйте удлинители или троиники.

! Изделие должно быть установлено таким образом, чтобы электрическии провод и сетевая розетка были легко доступны.
! Электрическии провод изделия не должен быть согнут или сжат.
! Регулярно проверяите состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание).
! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.

Подсоединение к газопроводу

данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов, только после проверки соответствия изделия типу газа, к которому он подсоединяется. В случае несоответствия выполнить операции, описанные в параграфе "Настроика на различные типы газа". В случае использования сжиженного газа из баллона использовать регуляторы давления, соответствующие нормативами и их последующим поправкам.

! Для надежного функционирования, рационального использования энергии и более длительного срока службы электрического изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице 1 "Характеристики газовых горелок и форсунок".

Подсоединение при помощи твердои трубки (медной или стальнои)

! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок на изделие.

На патрубке подачи газа в изделия имеется вращающееся колено "L" с уплотнительной прокладкои. При необходимости повернуть колено обязательно замените уплотнительную прокладку (прилагающегося к изделию). Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

RU

Подсоединение при помощи гибкои трубки из нержавеющеи стали со сплошными стенками с резьбовыми соединениями.

Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

Подсоединение таких шлангов должно производиться таким образом, чтобы их длина при максимальном растяжении не превышала 2000 мм. По завершении подсоединения проверьте, чтобы металлическии гибкии шланг не касался подвижных частей или не был сжат. Использовать исключительно трубки, соответствующие Нормативу, и уплотнительные прокладки, соответствующие действующим государственным нормативам.

Проверка уплотнения

! По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Подготовка к различным типам газа

Для переоснащения варочнои панели для газа, отличающемуся от газа, на которых варочная панель расчитана изначально (указан на этикетке на верхнеи части варочнои панели или на упаковке), необходимо заменить форсунки конфорок следующим образом:

1. Снимите с варочной панели опорные решетки и выньте конфорки из своих гнезд.
2. Отвинтите форсунки при помощи полои отвертки 7 мм и замените их на форсунки, расчитанные на новыи тип газа (смотрите таблицу 1 "Характеристики конфорок и форсунок").
3. Восстановить детали на свои места, выполняя операции в обратном порядке.
4. По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

Замена форсунок тройной конфорки

1. Снимите решетки и выньте конфорки из своих гнезд. Конфорка состоит из двух отдельных частей (см. схемы).
2. Отвинтите форсунки при помощи полой отвертки 7 мм. Замените форсунки на новые, пригодные для нового типа газа (см. таблицу 1). Обе форсунки имеют одинаковое отверстие.
3. Восстановите на место все комплектующие, выполняя операции в обратном порядке по отношению к описанным выше

• Регуляция первичного воздуха конфорок Конфорки не нуждаются в какои-либо регуляции первичного воздуха.

• Регуляция минимального пламени

• Поверните рукоятку-регулятор в положение минимального пламени;

• Снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.

1. Проверьте, чтобы при резком повороте рукоятки из положения максимального пламени на минимальное, конфорки не гасли.
2. В изделиях, оснащенных защитным устройством (термопарои), в случае неисправности этого устройства при минимальном пламени конфорок увеличьте расход газа минимального пламени при помощи регуляционного винта.
3. По завершении регуляции восстановите сургучные или подобные пломбы на обводном газопроводе.

! В случае использования сжиженного газа регуляционный винт должен быть завинчен до упора.
! По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.
! Если давление используемого газа отличается от предусмотренного давления (или варьирует), необходимо установить на питающем газопроводе соответствующии регулятор давления (согласно нормативу "Регуляторы для канализированных газов").

AIO 77

ЗАВОДСКАЯ ТАБЛИЧКА
Электропитание	см. заводскую табличку
	Данное изделие соответствует следующим Директивам Европейского Сообщества: 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями - 2004/108/CEE от 15/12/04 (Электромагнитная совместимость) с последующими изменениями - 93/68/CEE от 22/07/93 с последующими изменениями. - 2009/142/CEE от 30/11/09 (Газ) с последующими изменениями; - 2012/19CEE с последующими изменениями

Характеристики горелок и форсунок

Таблица 1				Сжиженный газ				Природный газ
Конфорка	Диаметр(мм)	Теплотворная способность кВт (p.c.s.*)		Байпас 1/100(мм)	Форсунка 1/100(мм)	Расход*г/час		Теплотворная способность кВт (p.c.s.*)Сокращ	Форсунка 1/100(мм)	Расход*л/час
		Номин.	Сокращ			***	**
Быстрая (R)	100	0,70	3,00	39	86	218	214	3,00	132 (H)	286
Быстрая (RR)	100	0,70	2,60	39	80	189	186	2,60	122 (H)	248
Полубыстрая (S)	75	0,40	1,65	28	64	120	118	1,65	96	157
Вспомогательная (A)	55	0,40	1,00	28	50	73	71	1,00	79 (6)	95
Тройная (TC)	130	1,50	3,30	61	65x2	240	236	3,30	103 x 2	343
Давление подачи	Номинальное (мбар)Минимальное (мбар)Максимальное (мбар)					28-302035	372545		201725

* При температуре 15°C и давлении 1013,25 мбар – сухой газ

** Пропан Теплотворная способность = 50,37 МДж/кг

*** Бутан Теплотворная способность = 49,47 МДж/кг

Природный газ Теплотворная способность = 37,78 МДж/м³

7HPC 640 /HA

7HPC 640 X/HA

7HPC 640 GH/HA

7HPC 640N /HA

7HPC 640N GH/HA

7HPC 640N X /HA

PC 640N /HA

PC 640N X/HA

GPN 64 O CI RFH

GPN 64 A CI RFH

GPN 64 NW RFH

GPN 64 NCI RFH

GPN 64 NI RFH

Включение и эксплуатация

! На каждом регуляторе показано положение газовой или электрической конфорки (если имеется), которои данная рукоятка управляет.

Газовые конфорки

При помощи соответствующего регулятор можно выбрать один из следующих режимов конфорки:

- Выключено

Максимальная мощность

Минимальный

Для зажигания однои из конфорок поднесите к неи зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку в положение максимального пламени.

В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатои примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени.

В моделях, оснащенных свечои зажигания, для включения нужной конфорки достаточно нажать до упора соответствующую рукоятку и повернуть ее против часовой стрелки в положение максимального пламени, удерживая ее нажатои вплоть до зажигания пламени.

! При случаином гашении пламени конфорки поверните рукоятку управления в положение выключено и попытаитесь вновь зажечь конфорку только по прошествии 1 минуты.

Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (положение, обозначенное символом “●”).

Практические советы по эксплуатации газовых горелок

Для максимальной отдачи изделия следует помнить:

• для кавдои конфорки используите подходящую посуду (смотри таблицу) с тем, чтобы пламя конфорки не выходило из-под дна посуды.
• всегда используите посуду с плоским дном и с крышкои.
- в момент закипания поверните рукоятку в положение малого пламени.

Конфорка	ø Диаметр кастрюли (см)
Быстрая (Большая)(R)	24 – 26
Быстрая сокращенная (RR)	24 – 26
Средняя (S)	16 – 20
Малая (A)	10 – 14
Тройная (TC)	24 – 26

Для определения типа конфорки смотрите рисунки в параграфе "Характеристики конфорок и форсунок".

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• Данное устройство является встраиваемым бытовым электроприбором класса 3.
• Для исправного функционирования газовых устройств необходимо отрегулировать воздухообмен. Проверьте, чтобы при установке этих устройств соблюдались требования, описанные в параграфе "Расположение".
• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортной табличке изделия.
• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычаино опасным.
• Не прикасаитесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.
• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.
• Не закрываите вентиляционные решетки и отверстия рассеивания тепла.
• Всегда проверяите, чтобы регуляторы находились в положении "I"/"ǔ", когда изделие не используется.
• Не тяните за сетевои кабель для отсоединения вилки изделия из сетевои розетки, возьмитесь за вилку рукой.
• Перед началом чистки или технического обслуживания изделия всегда вынимаите штепсельную вилку из сетевой розетки.
• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Следите, чтобы ручки кастрюль на варочной панели были всегда повернуты таким образом, чтобы вы не могли случаино задеть их.

• Не закрываите стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.

• Не пользуйтесь нестабильной или деформированной посудои.
• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.
• Не разрешайте детям играть с бытовым электроприбором.
• Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления

Утилизация

• Уничтожение упаковочных материалов: соблюдаите местные нормативы с целью повторного использования упаковочных материалов.
• Согласно Европеискои Директиве 2012/19/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиеся на всех приборах, служит напоминанием об их отдельной утилизации.

Старые бытовые электроприборы могут быть переданы в общественными центр утилизации, отвезены в специальные муниципальные зоны или, если это предусмотрено национальными нормативами, возвращены в магазин при покупке нового изделия аналогичного типа.

Все ведущие производители бытовых электроприборов содеистуют созданию и управлению системами по сбору и утилизации старых электроприборов.

Техническое

обслуживание и уход

Обесточивание изделия

Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

! Не следует пользоваться абразивными или коррозивными чистящими средствами такими как выводители пятен или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия.

! Никогда не используите паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

• В качестве регулярного ухода достаточно вымыть варочную панель влажной губкои и затем протереть насухо кухонным бумажным полотенцем.
- Необходимо регулярно мыть съемные части конфорок горячеи водои с моющим средством, тщательно удаляя все возможные налеты.
- На варочных панелях, оснащенных автоматическим зажиганием, следует регулярно чистить наконечники устройств мгновенного электронного зажигания и проверять, чтобы отверстия газовых конфорок не были засорены.
- Перед началом приготовления поверхность варочной панели необходимо протереть влажной тряпкой для удаления пыли или остатков пищи, приготовленной ранее. Необходимо регулярно чистить поверхность варочной панели раствором теплой воды с неабразивным моющим средством.

Уход за рукоятками газовои варочной панели

Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всеи рукоятки.

! Данная операция должна выполняться техником, уполномоченным производителем.

Неисправности и методы их устранения

Если ваш холодильник не работает. Прежде чем обратиться в Центр Сервисного обслуживания, проверьте, можно ли устранить неисправность, используя рекомендации, приведенные в следующем перечне.

Если неисправность не может быть устранена, вызовите техника из уполномоченного Сервиса: Едиными национальными номер: 199.199.199 (максимальная стоимость звонков с домашнего телефона 0,1426 Евро).

Конфорка не зажигается, или пламя горит неравномерно.

Форсунки газовой конфорки засорились.

• Все съемные части конфорки дожны быть установлены правильно.
• Сквозняки рядом с газовой варочной панелью.

В моделях варочной панели, оснащенных защитным устройством, конфорка загорается и сразу гаснет.

Рукоятка конфорки нажата не до упора.

• Рукоятка была нажата в течение времени, недостаточного для включения защитного устройства.
• Засорены форсунки газовой конфорки, расположенные напротив защитного устройства.

RU

Конфорка гаснет в положении малого пламени.

Засорены отверстия подачи газа в конфорке.

• Сквозняки рядом с газовой варочной панелью.
• Неправильно отрегулировано минимальное пламя.

Нестабильные кастрюли

Дно кастрюли должно быть идеально плоским.

• Кастрюля должна быть установлена по центру газовой или электрической конфорки.
• Опорные решетки на варочной панели установлены неправильно.
