Produkttyp	Einbau-Induktionskochfeld
Marke	Hotpoint
Modell	KIB 644 C E
Anzahl der Kochzonen	4 Induktionskochzonen
Gesamtleistung	7200 W
Spannung und Frequenz	220-240 V ~ 50/60 Hz

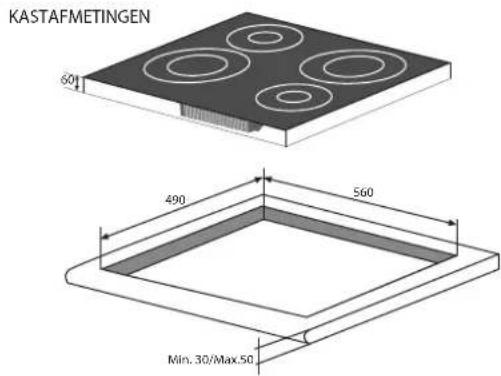

Gerätemaße (B x T)	560 x 490 mm
Ausschnittmaße (B x T)	560 x 490 mm
Höhe	30-50 mm (je nach Arbeitsplattenstärke)
Stromversorgung	Einphasig, Kabel inklusive
Booster-Funktion	Ja, auf bestimmten Kochzonen (bis zu 2000 W)
Timer	Ja, programmierbar für jede Kochzone (1-99 Min.)
Bedienfeldsperre	Ja, eigene Taste
Topferkennung	Ja, automatisch
Überhitzungsschutz	Ja, mit Anzeige 'c'
Sicherheitsabschaltung	Ja, nach Dauerbetrieb
Oberflächenmaterial	Glaskeramik
Reinigung	Feuchter Schwamm, Reinigungsmittel für Glaskeramik, Schaber für Rückstände
Installation	Einbau, erfordert Belüftung
Herkunftsland	Nicht in der Anleitung angegeben
Garantie	Standard-Hersteller (siehe mitgelieferte Garantie)

Häufig gestellte Fragen - KIB 644 C E HOTPOINT

Wie schalte ich das Kochfeld KIB 644 C E ein?

Zum Einschalten drücken Sie die Taste ON/OFF (Taste 4) etwa 1 Sekunde lang. Ein Signalton ertönt und die Anzeigen der Kochzonen leuchten auf. Wenn das Bedienfeld verriegelt ist, entriegeln Sie es zuerst, indem Sie die Verriegelungstaste (Taste 5) lange drücken.

Wie sperre ich das Bedienfeld?

Drücken Sie die Verriegelungstaste (Taste 5). Die Kontrollleuchte leuchtet auf und ein Signalton bestätigt die Verriegelung. Zum Entriegeln drücken Sie dieselbe Taste lange, bis die Kontrollleuchte erlischt.

Welche Töpfe sind für Induktion geeignet?

Verwenden Sie ferromagnetische Behälter: Gusseisen, emaillierter Stahl oder spezieller Induktionsedelstahl. Überprüfen Sie mit einem Magneten: haftet er am Boden, ist der Topf geeignet. Vermeiden Sie Kupfer, Aluminium, Glas und Keramik.

Was bedeutet der Fehler 'FL' beim Einschalten?

Der Fehler 'FL' (Infrarot-Umgebungslichtfehler) tritt während der anfänglichen Kalibrierung auf, wenn übermäßiges Umgebungslicht (z.B. Halogen-Dunstabzugshaube) auf das Bedienfeld scheint. Zur Behebung schalten Sie während der ersten 3 Sekunden nach dem Einschalten jegliches auf das Kochfeld gerichtete Licht aus. Der Fehler verschwindet automatisch.

Wie stelle ich die maximale Leistungsbegrenzung ein?

Innerhalb von 30 Sekunden nach dem Anschließen, bei entriegeltem Bedienfeld und ausgeschalteten Kochzonen, drücken Sie gleichzeitig die Auswahltasten der Kochzonen 1 und 3. Verwenden Sie + oder -, um zwischen 2800 W, 3500 W, 6000 W oder 7200 W zu wählen. Bestätigen Sie durch erneutes Drücken derselben Tasten.

Warum gibt das Kochfeld Geräusche von sich (Summen, Pfeifen)?

Diese Geräusche sind bei Induktion normal: Summen (Vibration metallischer Teile), leichtes Pfeifen (leerer Topf), Knacken (mehrschichtiger Topfboden), Lüftergeräusch (Kühlung). Sie sind keine Fehler.

Wie reinige ich die Glaskeramik-Oberfläche?

Verwenden Sie niemals Dampfreiniger oder Scheuermittel. Für die regelmäßige Reinigung wischen Sie mit einem feuchten Schwamm und trocknen Sie nach. Für eingebrannte Verschmutzungen verwenden Sie einen speziellen Glaskeramik-Schaber, solange die Oberfläche noch warm ist. Tragen Sie anschließend ein Pflegemittel für Glaskeramik auf, spülen Sie nach und wischen Sie trocken.

Das Kochfeld erkennt meinen Topf nicht, was tun?

Überprüfen Sie, ob der Topf induktionsgeeignet ist (Magnet haftet am Boden). Stellen Sie ihn mittig auf die Kochzone. Wenn das Symbol 'u' blinkt, fehlt der Topf oder ist nicht geeignet. Stellen Sie sicher, dass der Durchmesser des Behälters mindestens die Mitte der Kochzone abdeckt.

Wie verwende ich die Booster-Funktion?

Wählen Sie eine Kochzone aus und stellen Sie die Leistungsstufe 9 ein. Drücken Sie dann einmal die Taste +. Es erscheint der Buchstabe 'P', der den aktivierten Booster anzeigt. Diese maximale Leistung dauert 10 Minuten, danach kehrt die Kochzone automatisch auf Stufe 9 zurück.

Was tun, wenn sich das Kochfeld nicht einschalten lässt?

Überprüfen Sie zuerst, ob das Gerät angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass das Bedienfeld nicht verriegelt ist (Verriegelungsanzeige aus). Wenn nichts funktioniert, warten Sie einige Sekunden nach dem Einschalten: es sollte ein Signalton ertönen. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Kundendienst.

BEDIENUNGSANLEITUNG KIB 644 C E HOTPOINT

Bedienungsanleitung, 1

ZUR BEACHTUNG, 52

Beschreibung des Gerätes - Bedienfeld, 53

Installation, 53

Inbetriebsetzung und Gebrauch, 55

Vorsichtsmaßregeln und Hinweise, 61

Reinigung und Pflege, 62

Technische Beschreibung der Modelle, 62

Polski

Instrukcja obsługi

PŁYTA GRZEJNA

Spis treści

• ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß.
• Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.
• Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten.
• Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.
• ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen.
• NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.
• ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.
• ZUR BEACHTUNG: Sollte die Glaskeramikoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
• Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.
• Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden.
• Nach dem Gebrauch schalten Sie bitte das Kochfeld über seine Bedienungsvorrichtung aus, und verlassen Sie sich nicht auf den Topferfassungsfühler.

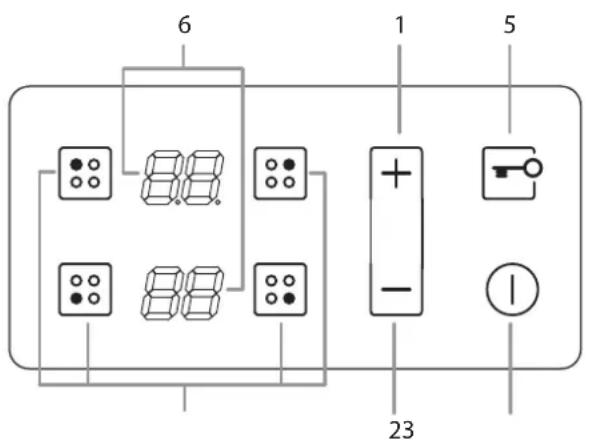

Beschreibung des Gerätes Bedienfeld

Das in diesem Handbuch beschriebene Bedienfeld ist nur ein repräsentatives Beispiel: und möglicherweise stimmt es nicht vollständig mit dem Bedienfeld von Ihrem Gerät.

Bei der Verwendung des Touch-Control Bedienfeldes: Benutzen Sie keine Handschuhe Immer saubere Finger Das Glas immer sanft berühren

1 INCREASE POWER/ TIME Taste - kontrolliert Energie und Zeit 2 REDUCE POWER/ TIME Taste - kontrolliert Energie und Zeit 3 COOKING ZONE SELECTOR Taste wird benutzt um die gewünschte Kochstelle auszuwählen 4 ON/OFF Taste schaltet das Gerät ein und aus. 5 CONTROL PANEL LOCK Taste vermeidet versehentliche Änderungen an den Herd-Einstellungen und zeigt wenn das Bedienfeld gesperrt wurde. 6 HEATER DISPLAY -zeigt die ausgewählte Kochstelle, Energieniveau, eingestellte Kochzeit und Aktivierung der Booster Funktion.

! Für nähere Informationen zu den Funktionen des Bedienfeldes, sehen Sie bitte den "Inbetriebnahme und Gebrauch" Abschnitt.

! Dieses Produkt entspricht den Anforderungen der neuesten EU-Richtlinien über Stromverbrauch im Bereitschaftszustand. Wenn während einer Periode von 2 Minuten keine Aktion durchgeführt wird, nachdem die Restwärmeanzeige erlischt und der Lüfter stoppt (wenn vorhanden), schaltet das Gerät automatisch in den .off mode. Das Gerät nimmt die Betriebsart wieder auf, sobald die ON/OFF-Taste gedrückt wird.

! Abhängig von der Anzahl der Heizkörper / Kochstellen auf dem Herd können die INDIKATOREN DER AUSGEWÄHLTEN KOCHSTELLE zwischen 🐎 und 🐎 variieren.

Installation

! Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie mit Ihrem neuen Gerät arbeiten. Es enthält wichtige Informationen über den sicheren Betrieb, die Installation und die Wartung des Gerätes. ! Für zukünftigen Zugriff bewahren Sie dieses Handbuch an einem zugänglichen Ort auf. Geben Sie es an jeden neuen Besitzer des Gerätes weiter.

Positionierung

! Bewahren Sie das Verpackungsmaterial unzugänglich für Kinder auf. Es kann eine Würge- oder Erstickungsgefahr verursachen (siehe Vorsichtsmaßregeln und Tipps). ! Das Gerät muss von einem qualifizierten Fachmann in Übereinstimmung mit den Anweisungen installiert werden. Eine ungeeignete Installation kann Schäden an Menschen, Tieren oder Sachschäden verursachen.

Einbaugerät

Verwenden Sie einen geeigneten Schrank, um sicherzustellen, dass das Gerät richtig funktioniert.

• Die Auflagefläche muss hitzebeständig sein, bis zu einer Temperatur von etwa 100 °C.
• Wenn das Gerät auf einem Ofen installiert wird, muss der Ofen mit einem Zwangsbelüftungs-Kühlungssystem ausgestattet werden.
• Vermeiden Sie es, den Herd über einem Geschirrspüler zu installieren; wenn das nicht möglich ist, legen Sie eine wasserdichte Isolierung zwischen die beiden Geräte.

Belüftung

Um eine ausreichende Belüftung zu ermöglichen und die Überhitzung der umliegenden Flächen zu vermeiden, muss der Herd wie folgt positioniert werden:

• Bei einem Abstand von mindestens 40 mm von der Rückseite oder anderen senkrechten Flächen.
• So dass ein Mindestabstand von 20 mm zwischen dem Einbauschacht und dem Gehäuse besteht.
• Küchenschränke neben dem Gerät, die höher als die obere Kante des Herds sind, müssen mindestens 450 mm vom Rand des Herds entfernt sein.

Befestigung

Das Gerät muss auf einem ganz ebenen Untergrund installiert werden. Deformationen, die durch unsachgemäße Befestigung verursacht werden, könnten Einfluss auf die Funktionen und Bedienung des Herdes haben.

Die Dicke der Auflagefläche muss beim Wählen der Länge der Schrauben für die Befestigungshaken berücksichtigt werden:

• 3,5 mm dick: 9,5 mm Schrauben

Installation der Sicherungsscheibe

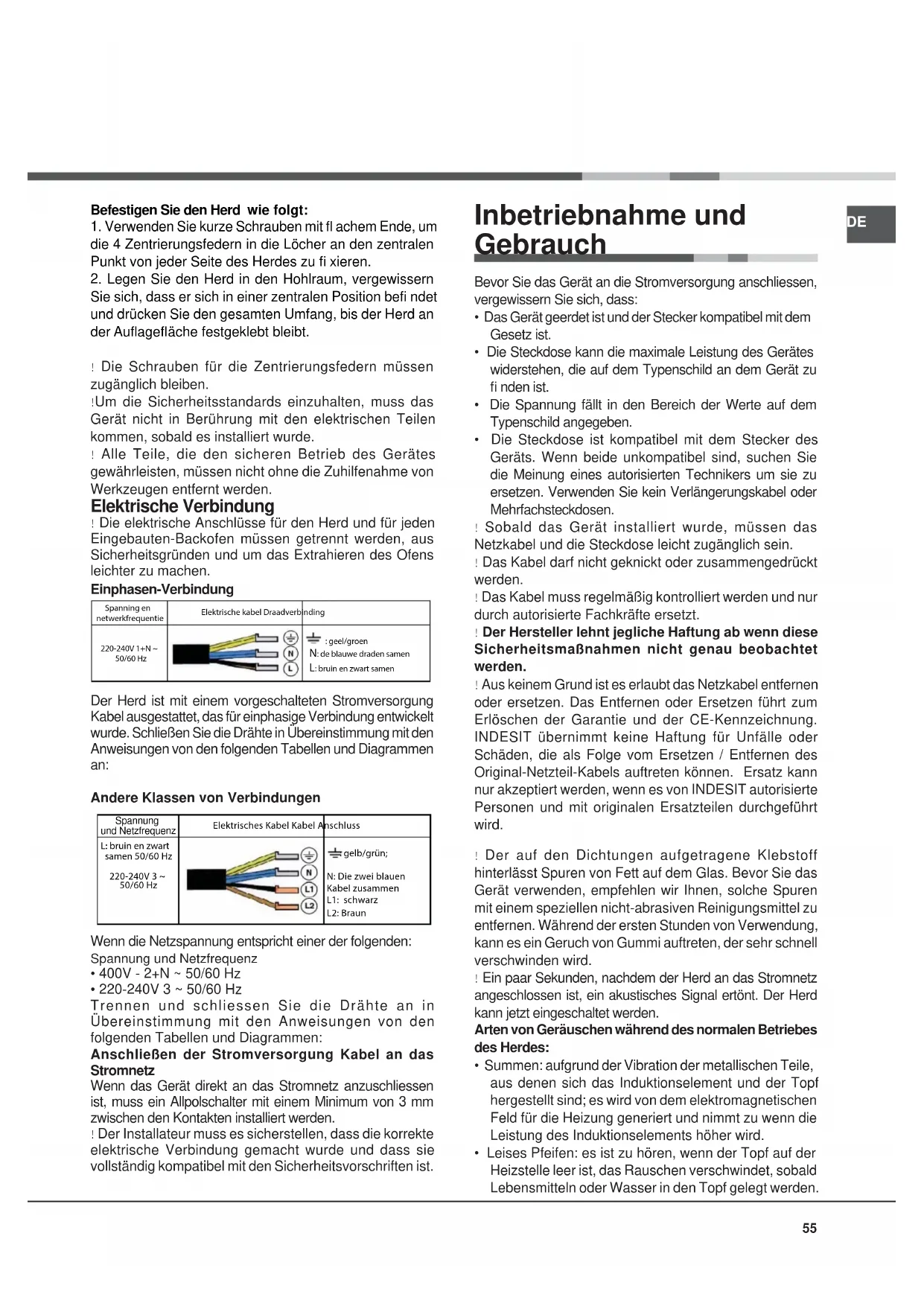

Befestigen Sie den Herd wie folgt:

1. Verwenden Sie kurze Schrauben mit flachem Ende, um die 4 Zentrierungsfedern in die Löcher an den zentralen Punkt von jeder Seite des Herdes zu fixieren.
2. Legen Sie den Herd in den Hohlraum, vergewissern Sie sich, dass er sich in einer zentralen Position befindet, und drücken Sie den gesamten Umfang, bis der Herd an der Auflagefläche festgeklebt bleibt.

! Die Schrauben für die Zentrierungsfedern müssen zugänglich bleiben.

! Um die Sicherheitsstandards einzuhalten, muss das Gerät nicht in Berührung mit den elektrischen Teilen kommen, sobald es installiert wurde.

! Alle Teile, die den sicheren Betrieb des Gerätes gewährleisten, müssen nicht ohne die Zuhilfenahme von Werkzeugen entfernt werden.

Elektrische Verbindung

! Die elektrischen Anschlüsse für den Herd und für jeden eingebauten Backofen müssen getrennt werden, aus Sicherheitsgründen und um das Extrahieren des Ofens leichter zu machen.

Einphasen-Verbindung

Der Herd ist mit einem vorgeschalteten Stromversorgungskabel ausgestattet, das für einphasige Verbindung entwickelt wurde. Schließen Sie die Drähte in Übereinstimmung mit den Anweisungen in den folgenden Tabellen und Diagrammen an:

Andere Verbindungsarten

Spannungund Netzfrequenz	Elektrisches Kabel Kabel Anschluss
L: bruin en zwartsamen 50/60 Hz220-240V 3 ~50/60 Hz		± gelb/grün;N: Die zwei blauenKabel zusammenL1: schwarzL2: Braun

Wenn die Netzspannung einer der folgenden entspricht:

Spannung und Netzfrequenz

• 400V - 2+N \~ 50/60 Hz

• 220-240V 3 \~ 50/60 Hz

Trennen und schließen Sie die Drähte gemäß den Anweisungen in den folgenden Tabellen und Diagrammen an:

Anschluss des Stromversorgungskabels an das Stromnetz

Wenn das Gerät direkt an das Stromnetz angeschlossen wird, muss ein allpoliger Schalter mit einem Mindestabstand von 3 mm zwischen den Kontakten installiert werden.

! Der Installateur muss sicherstellen, dass die elektrische Verbindung korrekt hergestellt wurde und vollständig mit den Sicherheitsvorschriften kompatibel ist.

Inbetriebnahme und Gebrauch

Bevor Sie das Gerät an die Stromversorgung anschließen, vergewissern Sie sich, dass:

• Das Gerät geerdet ist und der Stecker den gesetzlichen Vorschriften entspricht.
• Die Steckdose die maximale Leistung des Gerätes aushält, die auf dem Typenschild am Gerät angegeben ist.
• Die Spannung in den auf dem Typenschild angegebenen Wertebereich fällt.
• Die Steckdose ist kompatibel mit dem Stecker des Geräts. Wenn beide unkompatibel sind, suchen Sie die Meinung eines autorisierten Technikers, um sie zu ersetzen. Verwenden Sie kein Verlängerungskabel oder Mehrfachsteckdosen.

! Sobald das Gerät installiert wurde, müssen das Netzkabel und die Steckdose leicht zugänglich sein.

! Das Kabel darf nicht geknickt oder zusammengedrückt werden.

! Das Kabel muss regelmäßig kontrolliert werden und nur durch autorisierte Fachkräfte ersetzt werden.

! Der Hersteller lehnt jegliche Haftung ab, wenn diese Sicherheitsmaßnahmen nicht genau beobachtet werden.

! Aus keinem Grund ist es erlaubt, das Netzkabel zu entfernen oder zu ersetzen. Das Entfernen oder Ersetzen führt zum Erlöschen der Garantie und der CE-Kennzeichnung. INDESIT übernimmt keine Haftung für Unfälle oder Schäden, die als Folge vom Ersetzen / Entfernen des Original-Netzteil-Kabels auftreten können. Ersatz kann nur akzeptiert werden, wenn es von INDESIT autorisierten Personen und mit originalen Ersatzteilen durchgeführt wird.

! Der auf den Dichtungen aufgetragene Klebstoff hinterlässt Spuren von Fett auf dem Glas. Bevor Sie das Gerät verwenden, empfehlen wir Ihnen, solche Spuren mit einem speziellen nicht-abrasiven Reinigungsmittel zu entfernen. Während der ersten Stunden der Verwendung kann ein Geruch von Gummi auftreten, der sehr schnell verschwinden wird.

! Ein paar Sekunden, nachdem der Herd an das Stromnetz angeschlossen ist, ertönt ein akustisches Signal. Der Herd kann jetzt eingeschaltet werden.

Arten von Geräuschen während des normalen Betriebes des Herdes:

• Summen: aufgrund der Vibration der metallischen Teile, aus denen sich das Induktionselement und der Topf hergestellt sind; es wird von dem elektromagnetischen Feld für die Heizung generiert und nimmt zu, wenn die Leistung des Induktionselements höher wird.
• Leises Pfeifen: es ist zu hören, wenn der Topf auf der Heizstelle leer ist; das Rauschen verschwindet, sobald Lebensmittel oder Wasser in den Topf gelegt werden.

- Geknister: hergestellt durch die Vibration des Materials auf dem Boden des Topfes durch die Strömung von parasitären Strömen, generiert von den elektromagnetischen Feldern (Induktion); es kann mehr oder weniger stark sein, abhängig vom Material des Bodens vom Topf, und nimmt ab, wenn der Topf größer ist.

- Starkes Pfeifen: es ist zu hören, wenn zwei Induktions-Elemente der gleichen Gruppe gleichzeitig mit maximaler Leistung funktionieren und / oder, wenn die Booster-Funktion des größeren Elements eingestellt wird, während das andere auto-eingestellt ist. Man kann das Geräusch durch die Verringerung der Leistungspegel des auto-eingestellten Induktionselements reduzieren; Topfboden-Schichten aus unterschiedlichen Materialien hergestellt sind auch eine der Hauptursachen dieses Lärms.

- Lüftergeräusche: Ein Lüfter ist notwendig, damit der Herd korrekt funktioniert und die elektronische Einheit vor möglicher Überhitzung geschützt wird. Der Lüfter arbeitet mit maximaler Leistung, wenn das große Induktionselement auf maximaler Leistung ist oder wenn die Booster-Funktion eingeschaltet ist. In allen anderen Fällen arbeitet er mit durchschnittlicher Leistung, abhängig von der festgestellten Temperatur. Darüber hinaus kann der Lüfter auch nach dem Ausschalten des Herdes weiterlaufen, wenn eine hohe Temperatur erkannt wird.

Die oben aufgeführten Geräusche werden durch die Induktionstechnologie erzeugt und sind nicht unbedingt Betriebsstörungen.

Wenn die Tasten (-) oder (+) für einen längeren Zeitraum gedrückt werden, scrollt das Display schnell durch die Leistungsstufen und die Timer-Minuten.

Anfängliche Lichtverhältnisse

Wenn die Kochfläche zum ersten Mal mit Strom versorgt wird, führt das Touch Control eine Touch-Kalibrierung für die Touch-Tasten durch, die ein niedriges Umgebungslichtniveau im Bereich der Sensortasten erfordert.

Wenn während dieser Kalibrierung übermäßiges Umgebungslicht erkannt wird, zeigt die Benutzeroberfläche "FL" (Infrared Ambient Light Error) an und der Kalibrierungsprozess wird abgebrochen. Um den Prozess zu korrigieren, sollte jede Beleuchtung, die die Kalibrierung beeinflussen könnte, ausgeschaltet werden (z.B. Halogenbeleuchtung der Dunstabzugshaube). Der Fehler verschwindet, sobald eine angemessene Umgebungsbeleuchtung erkannt wird, und die Touch-Control-Kalibrierung wird dann korrekt abgeschlossen.

-Der "FL"-Fehler kann nur innerhalb von ca. 3 Sekunden nach dem ersten Einschalten der Kochfläche auftreten.

-Nachdem das Touch Control die erste Kalibrierung (ca. 3 Sekunden) durchgeführt hat, kann die Dunstabzugshaube oder andere Beleuchtung auf normal geschaltet werden und hat keinen Einfluss mehr auf den Betrieb des Touch Controls.

Kochherd einschalten

Wenn die Kochfläche zum ersten Mal mit Strom versorgt wird, führt das Touch Control eine Touch-Kalibrierung für die Touch-Tasten durch, die ein niedriges Umgebungslichtniveau im Bereich der Touch-Tasten erfordert. Wenn übermäßiges Umgebungslicht erkannt wird, zeigt die Benutzeroberfläche den Fehler "FL" (Infrared Ambient Light Error) an und der Kalibrierungsprozess wird abgebrochen. Der Fehler verschwindet, sobald eine angemessene Umgebungsbeleuchtung erkannt wird, und die Touch-Control-Kalibrierung wird dann korrekt abgeschlossen.

Nach dem Anschließen des Herdes an das Stromnetz kann das Touch Panel automatisch gesperrt werden. Um das Panel zu entsperren, halten Sie

Sie die Bedienfeld-Sperrtaste gedrückt. Um das Kochfeld einzuschalten, halten Sie die Taste etwa eine Sekunde lang gedrückt.

Das Kochfeld ist eingeschaltet, wenn ein Piepton ertönt und alle Kochstellendisplays die "0" zeigen.

Wenn das Kochfeld ausgeschaltet ist, schaltet die Steuerung nach 5 Sekunden die Tastensperr-LED aus, um den Stromverbrauch zu reduzieren.

Sobald wir eine Taste berühren, geht die Tastensperre-LED an und wir können weiterhin das Kochfeld benutzen, Entsperren der Tastatur.

Das Abschalten der Kochfläche wird durch 3 Pieptöne signalisiert.

Einstellen des Power Management

Die maximale Leistungsgrenze des Kochfeldes ist 7.200W. Diese Leistungsgrenze kann durch den Benutzer auf 2.800W, 3.500W oder 6.000W reduziert werden. Die Sequenz, die eine neue Leistungsgrenze des Kochfeldes erlaubt, ist:

- Während der ersten 30 Sekunden nach dem Einstecken des Gerätes

·Das Touch Panel muss aufgesperrt und alle Heizkörper ausgeschaltet werden.

- Gleichzeitig Heizkörper 1 und Heizkörper 3 Auswahltasten drücken

- Sobald das gemacht wird, ertönt ein Piepton und die aktuelle Kochfeld-Leistungsgrenze wird auf den Heizung-Displays gezeigt.

Auswahl einer neuen Leistungsgrenze:

- Mit den (+) und (-) Tasten wird die Leistungsgrenze erhöht. Die verfügbaren Leistungen sind: 2.800W, 3.500W, 6.000W oder 7.200W. Wenn die Leistung 7.200W ist und die [+] oder [-]-Taste gedrückt werden, wechselt die Leistung zu 2.800W.

Die Sequenz, die es erlaubt, eine neue Leistungsgrenze des Kochfeldes aufzunehmen, ist:

- Gleichzeitig Heizkörper 1 und Heizkörper 3 Auswahltasten drücken

.Sobald dies geschehen ist, wird die neue Leistungsgrenze aufgenommen und ein System-Reset folgt.

Um die Änderungen ohne Aufnahme zu beenden:

·Wird während 60 Sekunden keine Aktion unternommen, werden die Änderungen nicht aufgenommen und ein System-Reset folgt.

Einschalten der Kochstellen

Jede Kochstelle wird über eine Wahlschalttaste und ein Leistungsanpassungsgerät, bestehend aus einer Doppel-(-) und (+)-Taste, kontrolliert.

Um das Betreiben einer Kochstelle zu beginnen, drücken Sie die entsprechende Kontroll-Taste und stellen Sie die gewünschte Leistungsstufe (zwischen 0 und 9) mit den (-) und (+) Tasten ein.

Drücken und halten Sie die (-) Taste, um die Leistung sofort auf "9" einzustellen.

Drücken und halten Sie (+) und (-) Tasten gleichzeitig, um die Leistung wieder auf "0" einzustellen.

Wenn das Leistungsniveau "0" ist, drücken und halten Sie die (+) Taste, um die Leistung schnell zu erhöhen.

Die Auswahl einer Kochstelle wird durch einen Piepton signalisiert und dann wird das Leistungsniveau auf dem Display gezeigt.

Wenn die Auswahl von einem Heizkörper nicht in 10 Sekunden erfolgt, wird das Kochfeld automatisch ausgeschaltet.

Schnelles Sieden - "Booster" Funktion

Die Booster-Funktion für einige der Kochstellen kann verwendet werden, um die Aufheizzeiten zu verkürzen.

Es kann durch Drücken der (+) Taste über Stufe 9 aktiviert werden. Diese Funktion erhöht die Leistung bis 1600 W oder 2000 W, abhängig von der Größe der jeweiligen Kochzone.

Die Aktivierung des Boosters wird durch einen Piepton signalisiert, und der Buchstabe "P" erscheint auf dem Display.

Der Booster arbeitet für max. 10 Minuten. Nach diesen 10 Minuten ertönt ein Piepton und die Kochstelle wird wieder auf Stufe "9" gehen.

Mit dem Heizkörper im Booster-Niveau, wenn die [+] -Taste gedrückt wird, ertönt eine Fehlermeldung und die Kochstelle ändert nicht. Mit dem Heizkörper im Booster-Niveau, wenn die [-] -Taste gedrückt wird, ertönt eine Fehlermeldung und die Kochstelle wird auf 9 reduziert.

Ausschalten der Kochstellen

Zum Ausschalten einer Kochstelle wählen Sie sie mit der entsprechenden Wahltaste aus und:

Drücken Sie die (-) Taste: Die Leistung der Kochstelle wird schrittweise verringert, bis sie ausgeschaltet ist.

Sobald die Kochstelle ausgewählt ist, kann sie auch durch gleichzeitiges Berühren der Tasten [-] und [+] ausgeschaltet werden. Ein Piepton ertönt und die entsprechende Anzeige zeigt "0".

Verwendung des Timers

Alle Kochstellen können gleichzeitig für eine Kochzeit zwischen 1 und 99 Minuten programmiert werden.

1. Wählen Sie die Kochzone mit der entsprechenden Wahltaste aus.
2. Stellen Sie das Leistungsniveau der Kochstelle ein.
3. Wenn das gewünschte Leistungsniveau ausgewählt ist, ertönt beim erneuten Berühren der entsprechenden Heizstellen-Wahltaste ein Signalton und auf dem Display der Heizstelle erscheint ein Buchstabe 't' mit einem Punkt. Die verbleibende Zeit wird auf dem gegenüberliegenden Teil des zeitlich begrenzten Heizgeräts angezeigt. Wenn sich die zeitlich begrenzte Heizstelle beispielsweise im unteren Teil befindet, wird die Zeit auf dem oberen Display angezeigt.
4. Stellen Sie die Kochzeit mit den Tasten (-) und (+) ein.

Wenn die Tasten (-) und (+) gleichzeitig berührt werden, wird der Wert wieder auf 0 zurückgesetzt.

Wenn die Zeit nicht innerhalb von 10 Sekunden ausgewählt wird oder der gewählte Zeitpunkt 0 ist, wird der Timer 10 Sekunden nach dem letzten Drücken der Taste (-) oder (+) ausgeschaltet.

Starten des Timer-Countdowns.

Der Countdown beginnt, wenn die Timer-Visualisierung bei Berührung einer Kochstellentaste beendet wird oder

automatisch 10 Sekunden nach der letzten Betätigung über die [+]- oder [-]-Tasten. Es ertönt ein Piepton und das Display der Heizkörper zeigt das Leistungsniveau

und den Punkt, der anzeigt, dass der Heizkörper zeitlich

begrenzt wird.

! Um die Zeit für die zeitliche Begrenzung des Heizkörpers zu ändern, wiederholen Sie den oben erwähnten Vorgang.

! Beim Drücken und Halten der (+)- und (-)-Tasten erhöht sich die Geschwindigkeit der Zeitauswahl.

Ende des Countdowns des Timers.

Wenn die verbleibende Zeit abgelaufen ist, wird der zeitlich begrenzte Heizkörper ausgeschaltet und das Display zeigt eine blinkende '0' und der Timer-Alarm ertönt für eine Minute.

Der Alarm wird durch Drücken einer beliebigen Taste des Touch-Controls abgebrochen.

Bedienfeldsperre

Wenn der Herd eingeschaltet ist, ist es möglich, die Kontrolle zu sperren, um versehentliche Änderungen an den Einstellungen (durch Kinder, während der Reinigung, usw.) zu vermeiden.

Drücken Sie die Taste, um das Bedienfeld zu sperren: - das Symbol leuchtet auf und ein akustisches Signal ertönt.

Um eine der Kontrollen (z. B. Kochen stoppen) zu verwenden, müssen Sie diese Funktion deaktivieren.

Drücken Sie die Taste für ein paar Momente, das Symbol wird nicht mehr leuchten und die Sperrfunktion wird entfernt.

Alle Tasten der Kochstellen-Auswahl werden gesperrt, wenn das Kochfeld ausgeschaltet ist, wenn die Bedienfeldsperre aktiviert ist, oder wenn ein Fehler an einem Kochfeld auftritt.

Kochherd abschalten

Drücken Sie die Taste, um das Gerät auszuschalten: Verlassen Sie sich nicht nur auf den Pfannensensor.

Wenn die Bedienfeldsperre aktiviert ist, bleiben die Bedienelemente auch dann gesperrt, wenn der Herd wieder eingeschaltet wird. Um den Herd wieder einzuschalten, müssen Sie zuerst die Sperrfunktion deaktivieren.

Praktische Ratschläge zum Gebrauch des Gerätes

! Verwenden Sie Kochgeschirr aus Materialien, die mit dem Induktionsprinzip (ferromagnetisches Material) hergestellt sind. Wir empfehlen besonders Pfannen aus: Gusseisen, Stahl oder für Induktion geeignetem rostfreiem Edelstahl. Verwenden Sie einen Magneten, um die Kompatibilität des Kochgeschirrs zu testen.

! Keine Adapter, Diffusoren oder Metallplatten auf den Kochzonen verwenden. Sie können die Leistung des Kochfeldes beeinträchtigen und möglicherweise die Ästhetik des Kochfeldes beschädigen!

Um die besten Ergebnisse von Ihrem Herd zu erhalten:

- Verwenden Sie Pfannen mit einem dicken, ebenen Boden, um 100% der Kochstelle zu nutzen.

- Verwenden Sie immer Pfannen mit einem Durchmesser, der groß genug ist, um die Kochplatte vollständig abzudecken, damit die gesamte Wärme genutzt wird.

• Vergewissern Sie sich, dass der Boden des Kochgeschirrs immer sauber und trocken ist, um es voll auszunutzen und die Lebensdauer von Kochstellen und Kochgeschirr zu verlängern.
• Vermeiden Sie die Verwendung von Kochgeschirr, das auf Gasbrennern verwendet wurde: Die Wärmekonzentration von Gasbrennern könnte den Boden der Pfanne beschädigen, sodass er nicht mehr richtig haftet.

Sicherheitseinrichtungen

Pfannensensor

Jede Kochstelle hat einen Pfannensensor. Die Kochplatte gibt nur dann Wärme ab, wenn eine Pfanne mit den für die Kochstelle geeigneten Maßen auf sie gestellt wird.

Das "u"-Zeichen auf dem Display erscheint, wenn nach dem Auswählen der Kochstelle die Pfanne nicht auf einem Heizkörper liegt, oder im Falle von:

• Einer ungeeigneten Pfanne - Einer Pfanne, deren Durchmesser zu klein ist • Die Pfanne aus dem Heizkörper entfernt wurde.

Nach 10 Sekunden ohne Pfanne auf der Heizstelle ertönt eine Warnung.

Nach 60 Sekunden ohne Pfanne auf der Heizstelle schaltet sich der Heizkörper aus.

Überhitzungsschutz

Wenn elektronische Elemente überhitzen, beginnt die Zahl, die die Leistungsstufe signalisiert, zu blinken, und der Buchstabe "c" erscheint auf dem Display. Wenn die Temperatur ein geeignetes Niveau erreicht hat, verschwindet diese Meldung und der Herd kann wieder verwendet werden.

Sicherheitsschalter

Das Gerät verfügt über einen Sicherheitsschalter, der automatisch die Kochstellen ausschaltet, nachdem sie für eine gewisse Zeit bei einer bestimmten Leistung in Betrieb gewesen sind. Wenn der Sicherheitsschalter ausgelöst wird, zeigt das Display "0".

Zum Beispiel: Die rechte hintere Kochplatte wurde auf 5 eingestellt und schaltet sich nach 5 Stunden Dauerbetrieb aus, während die vordere linke Kochplatte auf 2 gesetzt wurde und sich nach 8 Stunden ausschaltet. Wenn eine oder mehrere Tasten länger als 10 Sekunden aktiviert sind, schaltet sich der Touch Control aus. Ein Warnton ertönt jede 10

Sekunden, wenn die Taste/n aktiviert sind.

Mit allen Heizkörpern auf Null während 10 Sekunden wird das Kochfeld ausgeschaltet.

Wenn das Abschalten aufgrund einer versehentlichen Aktivierung der Tasten verursacht ist, arbeitet der Touch-Control wie es oben beschrieben wurde.

Summer

Das kann auch auf mehrere Unregelmäßigkeiten hinweisen:

- Ein Objekt (eine Pfanne, Besteck, usw.) ist auf dem Bedienfeld für mehr als 10 Sekunden platziert worden.

- Etwas ist auf dem Bedienfeld verschüttet.

Eine Taste wurde zu lange gedrückt. Alle die oben genannten Situationen können den Summer aktivieren. Entfernen Sie die Ursache der Störung, um den Summer zu stoppen. Wenn die Ursache des Problems nicht entfernt wird, wird der Summer weiter ertönen und der Herd wird ausgeschaltet.

Fehler und Warnsignale

Wenn ein Fehler auftritt, wird das ganze Gerät oder die Heizkörper ausgeschaltet, und ein Signalton ertönt (nur wenn ein oder

mehr Heizkörper aktiv sind) und alle Displays zeigen abwechselnd eine 'F' und den Fehlercode (eine Index-Nummer oder eine Buchstabe).

Wenn das Problem nicht von selbst verschwindet, kontaktieren Sie bitte den technischen Service.

Heizleistung	Beschränkung der Funktionsdauer in Stunden
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Praktische Back-/Brathinweise

Sehr stark garen
		Schnellgaren	Fritieren
		Schnellkochtopf
		Grillen Kochen
Stark garen	87
		Crêpes Stark garen und bräunen	(Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)
Sanftgaren	76
		Schnell eindicken (flüssige Soßen)Kochendes Wasser (Nudeln, Reis, Gemüse)Milch
	65
		Langsam eindicken (dickflüssige Soßen)
	54
		Wasserbad Garen im Schnellkochtopf nach dem Dampfaustritt
Sehr sanft Garen	WW-4
		Sehr sanft Garen Aufwärmen von Speisen
Extrem sanft Garen	71
		Schokoladensoße Warmhalten

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen
• 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
• 1275/2008 stand-by/off mode.

Allgemeine Sicherheit

! Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile. ! Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüftung der elektronischen Teile erforderliche Raum wäre absolut unzureichend.

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
• Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen). Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.
• Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangt.
• Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Hinweis für Herzschrittmacherträger oder Träger anderer medizinischer Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektromagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sämtliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei denn, letztere entsprechen nicht den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektromagnetische Felder im Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschließen, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses garantieren. Für Informationen hinsichtlich der Konformität oder eventueller Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen.

• Kinder dürfen nicht mit dem Gerät spielen.
• Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialien zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.

!Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen.
• Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare

Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen.

- Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf vorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sie bitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
3. nehmen Sie das Kochfeld aus dem Möbelausschnitt heraus.

! Wir empfehlen dringlich, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst.

Technische Beschreibung der Modelle

Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu herkömmlichen Kochplatten, heizt sich nicht die Kochzone auf: die Hitze wird direkt im Innern des Topfes entwickelt, der hierzu notwendigerweise über einen Boden aus magnetisiertem Material verfügen muss.

Kochfelder	KIB 644 C E	KIB 633 C E
Kochzonen	Leistung (W) Leistung (W)
Hinten links	I 1200 - B1600	-
Hinten rechts	I 1500 - B 2000	I 1500 - B 2300
Vorne links	I 1500 - B 2000	I 1500 - B 2300
Vorne rechts	I 1200 - B1600	I 1200 - B1600
Gesamtleistung	7200	6200

Legende:

I = Einfache Induktions-Kochzone B = Booster: Die Leistung dieser Kochzone kann erhöht werden.

KIB 633 C E

UWAGA !KIB 644 C E
