MODE D'EMPLOI KIB 644 C E HOTPOINT

personnes présentant des capacités

physiques, sensorielles ou mentales

et à condition qu’ils se rendent compte

des dangers encourus. Les enfants ne

doivent pas jouer avec l’appareil. Les

opérations de nettoyage et d’entretien

ne doivent pas être effectuées

par des enfants non surveillés.

• ATTENTION : laisser un récipient de

cuisson contenant de l’huile ou de

la graisse sur le foyer est dangereux

et risque d’entraîner un incendie

• Il ne faut JAMAIS essayer d’éteindre une

flamme ou un incendie avec de l’eau

! Il faut éteindre l’appareil et couvrir la

flamme avec un couvercle, par exemple,

ou avec une couverture anti-feu.

• ATTENTION : risque d’incendie :

les surfaces de cuisson.

• ATTENTION : si la surface vitrocéramique

est fêlée, éteindre l’appareil afin

cuisson à l’aide de son dispositif de

commande et ne pas se fier uniquement

à son détecteur de casserole.

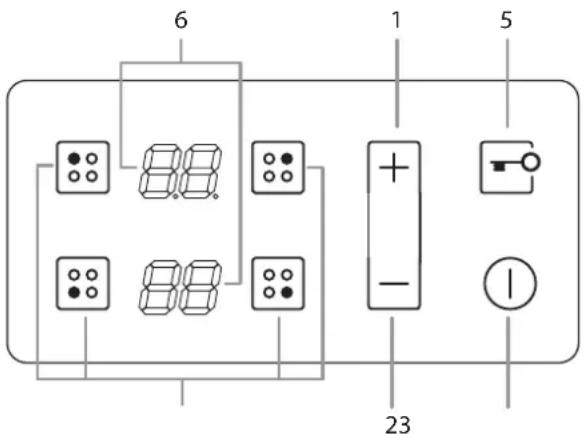

1 La touche d'AUGMENTATION DU TEMPS/DE PUISSANCE - augmente la puissance et le temps

2 La touche de RÉDUCTION DU TEMPS/DE PUISSANCE - diminue la puissance et le temps

3 La touche de SÉLECTION du FOYER permet de

sélectionner le foyer correspondant

4 La touche ON/OFF pour allumer ou éteindre l'appareil.

et pour signaler le verrouillage des bandeaux de

6 Le VOYANT DE CHAUFFAGE -indique le foyer

prédéfi ni de cuisson, la fonction booster activée.

! Pour plus d'informations sur les fonctions du bandeau

de commande, voir « Mise en marche et utilisation » .

! Ce produit est conforme aux exigences de la dernière Directive européenne sur la limitation de consommation d'énergie en mode veille.Si aucune opération n'est effectuée pendant 2minutes, après que les voyants d'indication de chaleur résiduelle soient désactivés et que le ventilateur s'arrête (si disponible), l'appareil s'arrête automatiquement.L'appareil est de nouveau en marche une fois quevous appuyez sur la touche ON/OFF.! Selon le nombre de zones de chauffage/cuisson de la plaque, les TOUCHES DE SÉLECTION DU FOYER varient entre et Installation

propriétaires de l'appareil.

de suffocation (voir Précautions et conseils).

dommages à des personnes, à des animaux ou à des

• En cas d'installation de l'appareil sur un four, ce dernier

doit être équipé d'un dispositif de refroidissement par

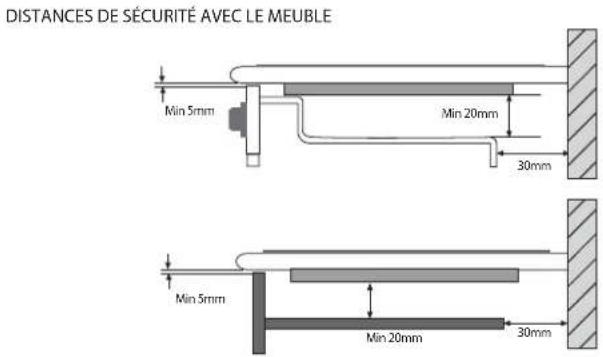

• À au moins 40 mm du mur arrière ou de toutes autres

surfaces verticales.

• Les meubles jouxtant l'appareil, dont la hauteur est

supérieure à celle du plan de cuisson, doivent être

placés a au moins 450 mm du bord du plan.

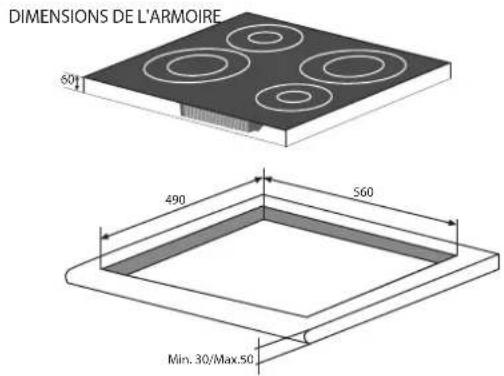

Il est impératif d'assurer l'encastrement de l'appareil sur un

plan d'appui parfaitement plat. Toutes déformations

causées par une mauvaise fi xation pourraient altérer les

séparément, pour des raisons de sécurité et pour un

démontage plus facile du four.

Raccordement monophasé

les indications du tableau et des dessins suivants :

Autres types de branchement

Si l'installation électrique correspond à l'une des caractéristiques

Branchement du câble d'alimentation au réseau

mm d'écartement entre les contacts.

! L'installeur est responsable du bon raccordement

électrique de l'appareil et du respect des normes de

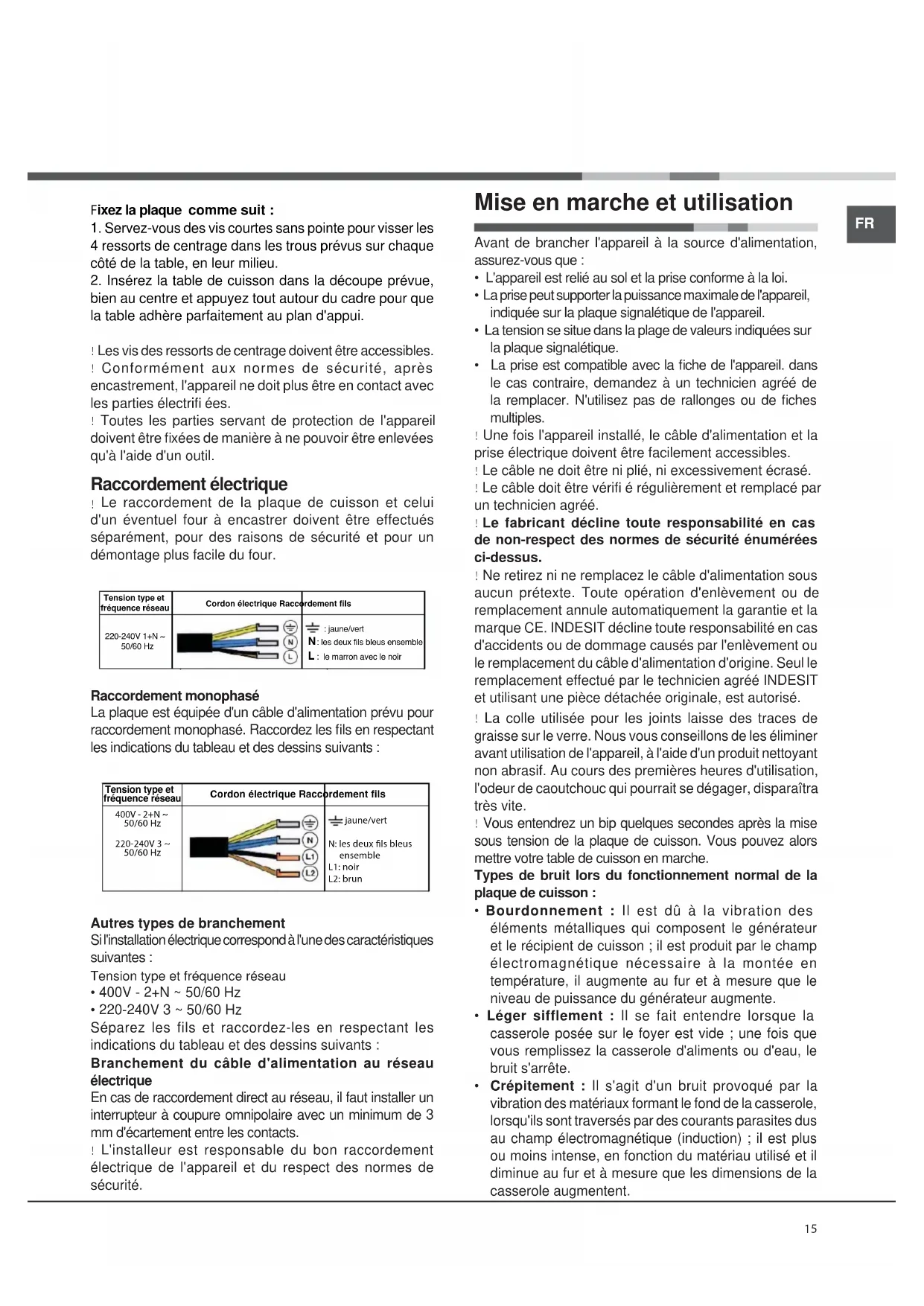

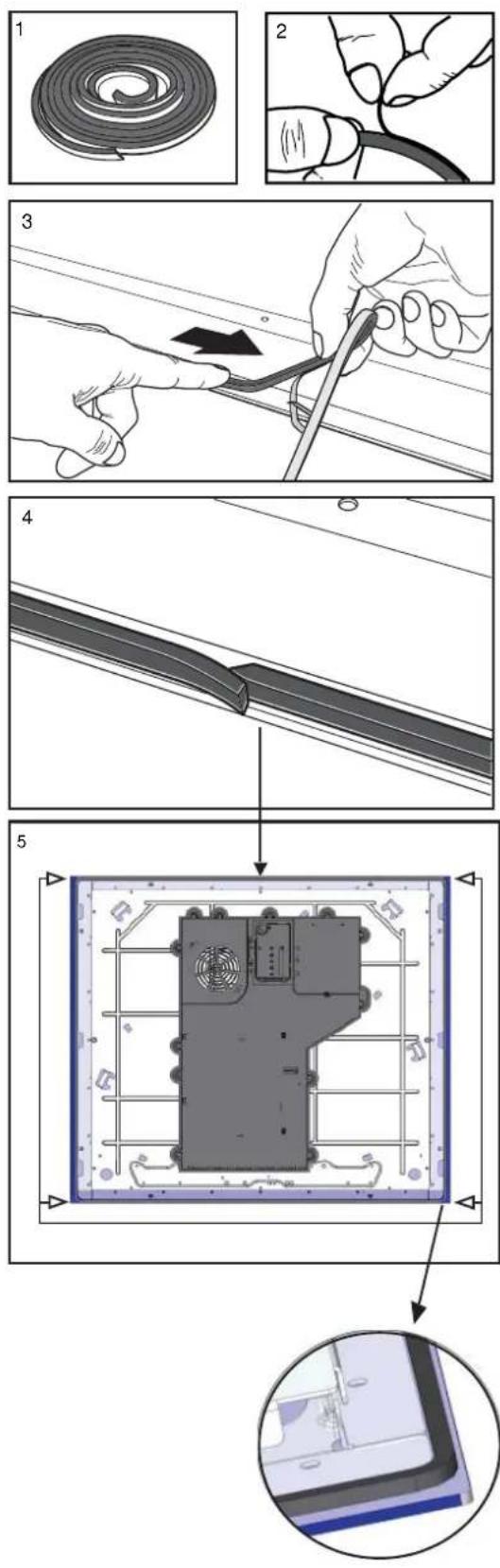

Fixez la plaque comme suit :

4 ressorts de centrage dans les trous prévus sur chaque

côté de la table, en leur milieu.

2. Insérez la table de cuisson dans la découpe prévue,

bien au centre et appuyez tout autour du cadre pour que

la table adhère parfaitement au plan d'appui.

les parties électrifi ées.

graisse sur le verre. Nous vous conseillons de les éliminer

avant utilisation de l'appareil, à l'aide d'un produit nettoyant

non abrasif. Au cours des premières heures d'utilisation,

mettre votre table de cuisson en marche.

Types de bruit lors du fonctionnement normal de la

• Bourdonnement : Il est dû à la vibration des

éléments métalliques qui composent le générateur

et le récipient de cuisson ; il est produit par le champ

électromagnétique nécessaire à la montée en

température, il augmente au fur et à mesure que le

niveau de puissance du générateur augmente.

• Léger sifflement : Il se fait entendre lorsque la

casserole posée sur le foyer est vide ; une fois que

vous remplissez la casserole d'aliments ou d'eau, le

au champ électromagnétique (induction) ; il est plus

ou moins intense, en fonction du matériau utilisé et il

diminue au fur et à mesure que les dimensions de la

casserole augmentent.

Avant de brancher l'appareil à la source d'alimentation,

• L'appareil est relié au sol et la prise conforme à la loi.

• La prise peut supporter la puissance maximale de l'appareil,

indiquée sur la plaque signalétique de l'appareil.

• La tension se situe dans la plage de valeurs indiquées sur

la plaque signalétique.

• La prise est compatible avec la fi che de l'appareil. dans

le cas contraire, demandez à un technicien agréé de

la remplacer. N'utilisez pas de rallonges ou de fi ches

remplacement annule automatiquement la garantie et la

marque CE. INDESIT décline toute responsabilité en cas

d'accidents ou de dommage causés par l'enlèvement ou

et utilisant une pièce détachée originale, est autorisé.16

FR Activation de la plaque de cuisson

Lorsque l'alimentation est d'abord appliquée à la sur-

face de cuisson, le bandeau de commande tactile

effectue un processus d'étalonnage pour les touches

tactiles, ce qui nécessite un faible niveau de lumière

ambiante dans la zone des touches tactiles. Si l'éclai-

rage ambiant excessif est détecté, l'interface d'utili-

sateur affi che erreur « FL » et l'étalonnage est sus-

son à la source d'alimentation, le bandeau de com-

mande tactile se verrouille automatiquement. Une

pression prolongée sur la touche de verrouillage du

bandeau de commande permet de déverrouiller ce

se fait entendre et tous les voyants des zones de cuis-

son affi chent le point lumineux.

Lorsque la cuisson est éteinte, après 5 secondes la

commande débranche l’KEYLOCK LED

Dès que nous touchons une touche, le LED KEYLOCK

se passe et nous ne pouvons continuer à utiliser la table

de cuisson, déverrouiller le clavier.

L'Arrêt de la table de cuisson est signalé par 3 bips

est de 7 200W. Cette limite de puissance peut être ré-

duite par l'utilisateur à 2 800W, 3 500W ou 6 000W.

Pour fi xer une nouvelle limite de puissance de la table

·Pendant les 30 premières secondes suivant le branche-

·Les commandes doivent être déverrouillées et tous les

chauffages désactivés

table de cuisson s'affi chera sur les voyants de chauffage.

Pour sélectionner une nouvelle limite de puissance :

·Avec les touches (+) et (-), vous pouvez augmenter le

niveau de puissance. Les différents niveaux de puis-

sance disponibles sont : 2 800W, 3 500W, 6 000W ou

lorsque la fonction booster est insérée sur le plus

grand élément à induction tandis que l'autre est

autorégulé. Le bruit diminue une fois que le niveau de

puissance de l'élément à induction autorégulé baisse ;

il est généralement causé par plusieurs couches de

matériaux différents formant le fond de la casserole.

• Bruit du ventilateur : Pour un fonctionnement

correct de la table et pour garantir la sécurité des

composantes électriques contre tout risque de surchauffe,

il est nécessaire d'activer un ventilateur. Le ventilateur

fonctionne à sa puissance maximale lorsque le plus grand

générateur est à son niveau de puissance maximum ou

lorsque la fonction booster est insérée ; dans tous les

autres cas, il fonctionne à sa puissance intermédiaire

selon la température détectée. De plus, le ventilateur peut

continuer à fonctionner même après désactivation de la

table de cuisson, si la température détectée est élevée.

Les différents types de bruits énumérés ci-dessus sont

causés par la technologie d'induction et ne sont pas

forcément des défauts de fonctionnement.

! Une pression prolongée sur les touches (-) ou (+)

permet l'avancement rapide des minutes et du minuteur.

Conditions initiales d'éclairage

effectue un processus d'étalonnage pour les touches

tactiles, ce qui nécessite un faible niveau de lumière

ambiante dans la zone des touches tactiles.

Si au cours de ce processus d'étalonnage un éclairage

ambiant excessif est détecté, l'interface d'utilisateur af-

fi che « FL » (erreur de lumière ambiante infrarouge) et

est suspendu. Pour rectifi er le processus, tout éclairage

qui pourrait affecter le processus d'étalonnage doit être

éteint (par exemple l'éclairage de la hotte aspirante ha-

de la puissance initiale appliquée à la surface de cuis-

-Désactivez tout éclairage de la hotte aspirante et

l'éclairage dirigé vers la table de cuisson lorsque l'ali-

mentation est d'abord appliquée à la table de cuisson.

-Une fois le processus de calibrage initial du bandeau

de commande tactile terminé, (environ 3s) toute hotte

·Appuyez simultanément sur les touches Chauffage 1 et

et à un dispositif de régulation de puissance

doté des touches (-) et (+).

• Pour commencer à utiliser un foyer, appuyez sur la touche

de commande qui correspond et réglez le niveau de

puissance (entre 0 et 9) via les touches (-) ou (+)

Une pression prolongée sur la touche (-) permet de régler

directement le niveau de puissance à « 9 »

Une pression prolongée et simultanée sur les touches (+) et

(-) permet de rentrer au niveau de puissance « 0 »

Si le niveau de puissance est « 0 », appuyez sur la touche

(+) et maintenez-la enfoncée afi n d'augmenter rapidement

le niveau de puissance

Le choix d'un foyer est signalé par un bip sonore

et le niveau de puissance s'affi che sur le

Si vous ne sélectionnez pas un chauffage dans les 10

la table de cuisson se désactive automatiquement.

Vous l'activez en appuyant sur la touche (+) au-delà du niveau 9.

Cette fonction suralimente la puissance à 1 600 W ou 2 000

W, selon la taille du foyer correspondant.

Un bip sonore signale l'activation de la fonction booster et la

lettre‘P’s'affi che à l'écran.

La fonction booster fonctionne pendant 10 minutes maximum.

Avec le chauffage au niveau Booster, si vous pressez la

touche [+], un bip signale une erreur et il n'y a aucune

modifi cation du réglage de cuisson. Avec le chauffage au

niveau Booster, si vous pressez la touche [-], un bip se fait

entendre et la puissance de cuisson est réduite à 9.

Comment désactiver les foyers

Pour désactiver un foyer, sélectionnez-le via la touche de

sélection correspondante

simultanément. Un bip

se fait entendre et le voyant correspondant affi che « 0 ».

Utilisation du minuteur

! Tous les foyers peuvent être programmés simultanément,

pressez à nouveau la touche de sélection du foyer, un bip se

fait entendre et une lettre ‘t’ suivie des pointillés s'affi chent à

l'écran de chauffage. Le temps restant s'affi chera à l'opposé

du temps de chauffage. Si le chronomètre de la zone de

chauffage est par exemple en dessous, le temps chronométré

s'affi chera à l'écran du dessus.SFlb4. Réglez le temps de

cuisson en utilisant les touches (-) et(+)

Lorsque vous pressez les touches (-) et(+) simultanément,|

le compteur revient à la position 0.

Si vous ne sélectionnez pas le temps avant 10 secondes, ou

si le temps sélectionné correspond à 0,10 secondes après

la dernière pression effectuée sur les touches (-)ou (+) , le

chronomètre est désactivé.

Mise en marche du minuteur programmateur.

Le compte à rebours commence lorsque la visualisation de

la minuterie s'achève via n'importe quelle touche de la zone

automatiquement 10 secondes après la dernière pression

de puissance. Les pointillés indiquent que le chauffage est

! Pour modifi er le temps pour un chauffage chronométré,

Une fois que le temps restant est épuisé, le chauffage

grammé est désactivé, l'écran de chauffage affi che un

Vous désactivez l'alarme en pressant n'importe quelle

touche du bandeau de commande.18

FR Conseils d'utilisation de l'appareil

! Utilisez des récipients dont le matériau est compatible

avec l'induction (matériau ferromagnétique). Nous

recommandons l'utilisation des casseroles en : fonte,

acier émaillé ou inox spécial induction. Pour vous assurer

de la compatibilité d'un récipient, effectuez un test avec

durée de vie des foyers et des casseroles.

• Évitez d'utiliser les mêmes casseroles que sur les brûleurs

à gaz : la concentration de chaleur sur les brûleurs à gaz

peut déformer le fond de la casserole, qui perd ainsi de

Dispositifs de sécurité

Détection de récipient

Chaque foyer est équipé d'un dispositif de détection de

casserole. Le foyer n'émet de chaleur qu'en présence d'une

pas placée sur ce dernier, ou pour signaler :

• Une casserole incompatible,

• Une casserole avec un très petit diamètre,

• Une casserole enlevée du foyer.

Si après10 sec. aucune casserole n'est placée sur le

d'avertissement est émis.

Si après 60 sec. aucune casserole n'est placée sur le

foyer, le foyer s'éteint.

Protection contre la surchauffe

En cas de surchauffe des composants électroniques,

le nombre indiquant le niveau de puissance clignote, et

la lettre « c » s'affi che à l'écran. Lorsque la température

atteint un niveau acceptable, ce message disparaît et la

plaque de cuisson est à nouveau utilisable.

Interrupteur sécurité

Un bip sonore d'avertissement est émis toutes les 10

sec., pendant l'activation de(s) touche(s).

possible de verrouiller les commandes du four afi n d'éviter

toutes interventions extérieures sur le réglage (par les enfants,

lors du nettoyage, etc.).

Appuyez sur la touche

pour verrouiller le bandeau

de commande : -le voyant s'allume et un bip sonore se

pendant un moment, le voyant s'éteint et la fonction

de verrouillage est désactivée.

Toutes les touches de sélection du foyer seront verrouillées

si : la table de cuisson est désactivée,

si le verrouillage du bandeau de commande est activé

si une erreur survient au niveau de la table de cuisson.

Désactivation de la plaque de cuisson

Pressez la touche pour désactiver votre appareil - ne

comptez pas uniquement sur le capteur de casserole.

Si le verrouillage du bandeau de commande est activé,

alors les commandes resteront verrouillées même après

la mise en marche à nouveau de la plaque de cuisson.

Pour activer à nouveau la plaque, vous devez d'abord

désactiver la fonction de verrouillage.

! L'utilisation des adaptateurs, des diffuseurs ou des

plaques métalliques sur les zones de cuisson est

déconseillée. Cela pourrait se révéler préjudiciable

pour la performance de la plaque de cuisson et en

endommager l'esthétique.19

• Un débordement sur le bandeau de commande.

• Une pression prolongée sur une touche. Tous ces cas

énumérés ci-dessus peuvent déclencher un signal sonore.

Veuillez éliminer la cause du dysfonctionnement afi n

En cas d'erreur, l'appareil tout entier ou le(s) foyer(s)

est(sont) éteint(s), un bip retenti (uniquement si un ou

Si le problème persiste, veuillez contacter le Service

exige en effet une bonne aération pour le refroidissement

des composants électroniques.

! L’installation d’une table de cuisson à induction au-dessus

d’un réfrigérateur sous plan (chaleur) ou au-dessus d’un

laisser exposé à la pluie et aux orages.

• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on

a les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé

que par des adultes conformément aux instructions du

mode d’emploi. Ne pas utiliser la table comme plan de

dépose ou comme planche à découper.

• Le plan vitrocéramique résiste aux chocs mécaniques, il

peut toutefois se fendre (ou même se briser) sous l’effet

d’un choc provoqué par un objet pointu, tel qu’un ustensile

l’appareil du réseau électrique et s’adresser à un centre

d’assistance technique.

• Ne pas oublier que la température des foyers reste

assez élevée pendant trente minutes au moins après leur

extinction. La chaleur résiduelle est aussi signalée par un

voyant (voir Mise en marche et Utilisation).

• Garder à bonne distance de la table de cuisson tout

objet qui pourrait fondre, des objets en plastique ou

en aluminium par exemple, ou des produits à haute

teneur en sucre. Faire très attention aux emballages,

au film plastique et au papier aluminium : au contact

des surfaces encore chaudes ou tièdes, ils risquent

d’endommager gravement la table.

• S’assurer que les manches des casseroles soient

toujours tournés vers l’intérieur de la table de cuisson

pour éviter tout risque d’accident.

• Ne pas tirer sur le câble pour débrancher la fiche de

la prise de courant.

• N’effectuer aucune opération de nettoyage ou

d’entretien sans avoir auparavant débranché la fiche

de la prise de courant.

• Il n’est pas prévu que cet appareil soit utilisé par des

personnes (enfants compris) présentant des capacités

physiques, sensorielles ou mentales réduites ou

surveillance de quelqu’un responsable de leur sécurité

ou qu’elles aient été dûment formées sur l’utilisation

• Avis à toute personne portant un pacemaker ou

autre implant médical actif :

CEE). Il a été conçu de manière à ne pas provoquer

d’interférences à d’autres appareils électriques utilisés,

pourvu que ceux-ci soient également conformes aux

table de cuisson et le pacemaker, ce dernier devra

être fabriqué conformément à la réglementation en

quant à la conformité ou à des problèmes éventuels

d’incompatibilité, prière de s’adresser à son médecin

traitant ou au fabricant du pacemaker.

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Ne pas poser d’objets métalliques (couteaux, cuillères,

couvercles, etc.) sur la table, ils risquent de devenir

recyclage des matériaux qui les composent et empêcher

tout danger pour la santé et pour l’environnement. Le

symbole de la poubelle barrée est appliqué sur tous les

produits pour rappeler qu’ils font l’objet d’une collecte

sélective. Pour de plus amples renseignements sur la

mise au rebut des électroménagers, les possesseurs

peuvent s’adresser au service public prévu à cet effet

ou aux commerçants.21

FR Nettoyage et entretien

détacheurs et des anti-rouille, des poudres à récurer ou

des éponges à surface abrasive : ils risquent de rayer

irrémédiablement la surface.

! Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur

• Si la table est particulièrement sale, frotter avec un

produit d’entretien adapté au verre vitrocéramique,

• Pour enlever les salissures en relief, utiliser un grattoir

prévu à cet effet. Intervenir dès que possible, ne

pas attendre que l’appareil ait refroidi afin d’éviter

toute incrustation des salissures. L’utilisation d’une

surface est encore chaude.

• Une fois que la table est propre, elle peut être traitée

avec un produit d’entretien et de protection spécial :

celui-ci forme un film invisible qui protège la surface en

cas de débordement accidentel. Opérer de préférence

quand l’appareil est tiède ou froid.

• Prendre soin de toujours bien rincer à l’eau claire et

d’essuyer la table : les résidus des produits pourraient

en effet s’incruster lors d’une prochaine cuisson.

aussitôt tout débordement d’eau.

! Certaines tables ont un cadre en aluminium ressemblant

et de dégraissage ne convenant pas pour l’aluminium.

Démontage de la table

Si le démontage de la table de cuisson s’avère nécessaire

1. enlever les vis qui fixent les ressorts de centrage sur

2. desserrer les vis des crochets de fixation dans les

3. dégager la table de cuisson du meuble.

! Il est vivement déconseillé d’essayer d’accéder aux mécanismes internes pour tenter une réparation. En cas

de panne, contacter le service d’assistance technique.

Description technique des modèles

L’induction est le procédé de cuisson le plus rapide. Contrairement aux plaques traditionnelles, le foyer n’émet

aucune chaleur : la chaleur est produite à l’intérieur du récipient à condition que le fond de ce dernier soit en

matériau ferromagnétique.

Tables de cuissonFoyersArrière gaucheArrière droitAvant gaucheAvant droitPuissance totaleI 1200 - B1600I 1500 - B 2000I 1500 - B 2000I 1200 - B1600 7200 de fi jación:

• 3,5 mm de grosor: Tornillos de 9,5 mm24

ES Instalación de la arandela de seguridad

2. Coloque la encimera en el hueco, asegúrese de que

está en una posición central y empuje hacia abajo en

todo el perímetro hasta que la encimera se pegue a la

superfi cie de apoyo.

! Los tornillos de los muelles de centrado deben

la parte inferior de la olla debido al fl ujo de corrientes

parasitarias causadas por los campos

• La toma es compatible con el enchufe del aparato. Si la

toma es incompatible con el enchufe, pida a un técnico

prolongado de tiempo, la pantalla se desplaza

rápidamente, a pesar de los niveles de potencia y los

minutos del temporizador.

y un dispositivo de ajuste de potencia que consiste en

un doble - botón (+) y (-).

• Para comenzar a utilizar una zona de cocción, presione

muestra en la patalla

Si la selección de un calentador no se realiza en 10

segundos, la estufa se apagará automáticamente.

Hervor rápido- Función “Aumentador de

Puede ser activado mediante presionar el botón (+) sobre el

La activación del aumento de presión se indica mediante

un pitido, y la letra "P" aparece en la pantalla.

El aumento de presión trabaja para un máximo de 10

minutos. Después de estos 10 minutos suena un pitido

y la zona de cocción

Apagado de las zonas de cocción

Para apagar la zona de cocción, seleccione con el botón de

selección correspondiente

Una vez que se selecciona la zona de cocción, el

calentador también se puede apagar al tocar las teclas

[-] y [+] simultáneamente. Un pitido

esta, por ejemplo, en la parte de abajo, el tiempo

cronometrado aparecerá en las pantallas de arriba.

4. Fija la duración de cocción usando los botones (-) y (+)

en los quemadores de gas: la concentración de calor en

los quemadores de gas puede deformar el fondo de la

sartén, haciendo que pierda adherencia.

Dispositivos de seguridad

Cada zona de cocción está equipada con un dispositivo

sensor de la cacerola. La plancha caliente sólo emite calor

cuando se coloca una olla de dimensiones adecuadas para

la zona de cocción en esta.

Aparece el signo "u" en la pantalla si después de

la selección de la zona de cocción de la cacerola no se

coloca en un calentador, o en caso de:

• Una cacerola incompatible

si la superfi cie para cocción está apagada,

Si el bloqueo del panel de control se activa o

si se produce un error en una superfi cie de cocción.

Desconexión de la encimera

Pulse el botón para desconectar el aparato - no se

basan únicamente en el sensor de la cacerola.

la función de bloqueo.

! No utilice ningún accesorio adaptador o difusor, ni

ninguna placa metálica sobre las zonas de cocción,

automáticamente las zonas de cocción después de que han

estado en funcionamiento durante un cierto período de tiempo

a un nivel de potencia en particular. Cuando el interruptor de

seguridad se ha activado, la pantalla muestra “0”.

Por ejemplo: la plancha caliente trasera derecha se

establece en 5 y se apagará después de 5 horas de

funcionamiento continuo, mientras que la zona de cocción

delantera izquierda está ajustada a 2 y se apagará

sonora persiste y la encimera se apagará.

• No olvide que la temperatura de las zonas de cocción

permanece bastante elevada durante treinta minutos,

• ZUR BEACHTUNG: Bei Gebrauch wird

dieses Gerät und alle zugänglichen Teile
