INSTRUKCJA OBSŁUGI XWE61451WEU INDESIT

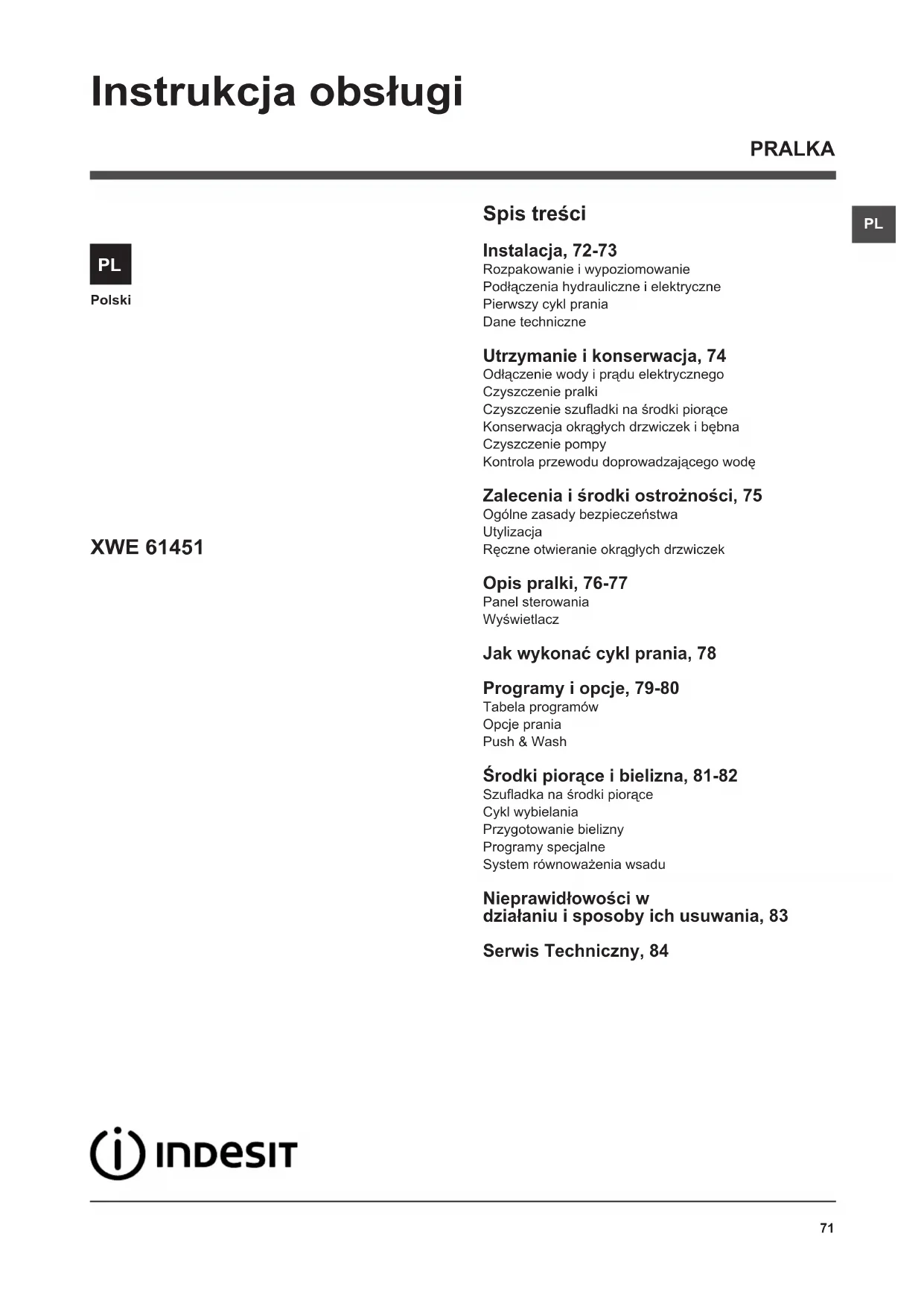

PRALKA Spis treści Instalacja, 72-73 Rozpakowanie i wypoziomowanie Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne Utrzymanie i konserwacja, 74 Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę Zalecenia i środki ostrożności, 75 Ogólne zasady bezpieczeństwa Utylizacja Ręczne otwieranie okrągłych drzwiczek Opis pralki, 76-77 Panel sterowania Wyświetlacz Jak wykonać cykl prania, 78 Programy i opcje, 79-80 Tabela programów Opcje prania Push & Wash Środki piorące i bielizna, 81-82 Szuadka na środki piorące Cykl wybielania Przygotowanie bielizny Programy specjalne System równoważenia wsadu Nieprawidłowości w działaniu i sposoby ich usuwania, 83 Serwis Techniczny, 84 XWE 61451 Instrukcja obsługi72

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się urządzenia w czasie pracy. W przypadku ustawienia na dywanie lub wykładzinie dywanowej, należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji. Podłączenia hydrauliczne i elektryczne Podłączenie przewodu doprowadzającego wodę

zasilajacy poprzez przykrecenie go do zaworu zimnej wody z koncówka gwintowana (patrz rysunek): Przed podłączeniem spuszczać wodę do momentu, aż stanie się ona całkowicie przezroczysta.

urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego przyłącza wody, znajdującego się w tylnej części pralki, z prawej strony u góry (patrz rysunek).

3. Zwrócić uwagę, aby przewód nie był

pozaginany ani przygnieciony. ! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok). ! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika. ! Nigdy nie instalować przewodów, które były już używane. ! Stosować przewody znajdujące się w wyposażeniu urządzenia. Instalacja ! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z nią, aby nowy właściciel mógł się zapoznać z działaniem urządzenia i z dotyczącymi go ostrzeżeniami. ! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki. Rozpakowanie i wypoziomowanie Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona

uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń, nie podłączać pralki i skontaktować się ze sprzedawcą.

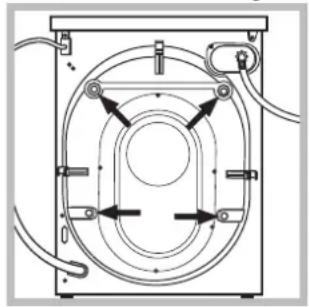

zabezpieczające urządzenie na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych

zaślepek, znajdujących się w wyposażeniu urządzenia.

5. Zachować wszystkie części: w razie

konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane. ! Części opakowania nie są zabawkami dla dzieci. Poziomowanie

1. Ustawić pralkę na płaskiej i twardej

podłodze, nie opierając jej o ściany, meble itp.

nie jest idealnie pozioma, należy skompensować nierówności, odkręcając lub dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczać 2°.73

Podłączenie przewodu odpływowego Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny się znajdować na wysokości od 65 do 100 cm od podłogi; albo oprzeć go na brzegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu pralki (patrz rysunek). Wolny koniec przewodu odpływowego nie powinien być zanurzony w wodzie. ! Odradza się używanie rur przedłużających; jednak jeśli jest to konieczne, przedłużacz powinien mieć taki sam przekrój, jak oryginalna rura, a jego długość nie powinna przekraczać 150 cm. Podłączenie elektryczne Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych (patrz obok);

• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę. ! Nie należy instalować pralki na otwartym powietrzu, nawet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. ! Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. ! Nie używać przedłużaczy ani rozgałęźników.

! Kabel nie powinien być pozginany ani przygnieciony. ! Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników. Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe zasady nie będą przestrzegane. Pierwszy cykl prania Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program “OPCJA CZYSZCZENIA PRALKI” (patrz “Czyszczenie pralki”). Dane techniczne Model XWE 61451 Wymiary szerokość cm 59,5 wysokość cm 85 głêbokość cm 54 Pojemność od 1 do 6 kg Dane prądu elektrycznego dane techniczne umieszc- zone są na tabliczce na maszynie Dane sieci wodociągowej Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 52 litrów Szybkość wirowania do 1400 obrotów na minutę Programy te- stowe zgodnie z dyrektywami 1061/2010 i 1015/2010 Program 8; Bawełna 60°. Program 9; Bawełna 40°. Urządzenie to zostało wy- produkowane zgodnie z następującymi przepisami CE: - 2004/108/CE (o Kompatybilności Elektro- magnetycznej) - 2012/19/EU - 2006/95/CE (o Niskim Napięciu) Hałas (dB(A) re 1 pW) Pranie: 59 Wirowanie: 8174

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.

• Przed przystąpieniem do czyszczenia pralki oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka. Czyszczenie pralki

• Obudowę zewnętrzną i gumowe części pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

• Pralka jest wyposażona w program “OPCJA CZYSZCZENIA PRALKI” części wewnętrznych, który należy przeprowadzać nie wprowadzając niczego do kosza pralki. Środek piorący (w ilości równej 10% ilości zalecanej dla lekko zabrudzonej odzieży) lub dodatki przeznaczone specjalnie do czyszczenia pralek, mogą zostać użyte jako środki pomocnicze podczas programu czyszczenia. Zaleca się przeprowadzanie programu czyszczenia co 40 cykli prania. W celu uruchomienia programu należy nacisnąć równocześnie przyciski A i B przez 5 sek. (zob. rysunek). Program rozpocznie się automatycznie i będzie trwał około 70 minut. W celu zakończenia cyklu, należy nacisnąć przycisk START/PAUSE. Czyszczenie szuadki na środki piorące W celu wyjęcia szuadki nacisnąć dźwignię (1) i pociągnąć ją na zewnątrz (2)(patrz rysunek). Wypłukać szuadkę pod bieżącą wodą; czynność tę należy wykonywać często. Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów. Czyszczenie pompy Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części. ! Należy się upewnić, że cykl prania został zakończony i wyjąć wtyczkę z gniazdka. Aby uzyskać dostęp do komory wstępnej:

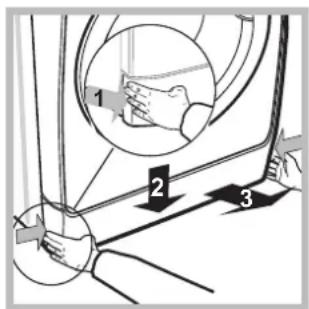

przedniej części urządzenia, naciskając go ku środkowi, a następnie popchnąć w dół z dwóch stron i wyjąć go (patrz rysunki).

2. odkręcić pokrywę,

obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysunek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;

3. dokładnie wyczyścić wnętrze;

4. ponownie przykręcić pokrywę;

5. ponownie założyć panel upewniwszy

się, przed dociśnięciem go do urządzenia, czy zatrzaski zostały umieszczone w odpowiednich otworach. Kontrola przewodu doprowadzającego wodę Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie. ! Nigdy nie instalować już używanych przewodów. Utrzymanie i konserwacja

Zalecenia i środki ostrożności ! Pralka została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać. Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

• Nie dotykać pralki stojąc przy niej boso lub mając mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel, należy trzymać za wtyczkę.

• W trakcie pracy maszyny nie otwierać szuadki na środki piorące.

• Nie dotykać odprowadzanej wody, gdyż może ona być bardzo gorąca.

• W żadnym wypadku nie otwierać na siłę drzwiczek pralki: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym wypadku ingerować w wewnętrzne części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki.

• W czasie prania drzwiczki pralki nagrzewają się.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie należy samodzielnie przenosić urządzenia, gdyż jest ono bardzo ciężkie.

• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty. Utylizacja

• Utylizacja opakowania: stosować się do lokalnych przepisów, dzięki temu opakowanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa europejska 2012/19/EU dotycząca odpadów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie, aby zoptymalizować stopień odzysku i recyrkulacji materiałów, z których są one zbudowane, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza jest umieszczony na wszystkich produktach w celu przypominania o obowiązku ich segregacji. Właściciele urządzeń gospodarstwa domowego mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji, zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń. Ręczne otwieranie okrągłych drzwiczek Jeśli z powodu przerwy w dostawie energii elektrycznej nie jest możliwe otwarcie okrągłych drzwiczek, w celu wyjęcia i rozwieszenia prania należy wykonać następujące czynności:

1. wyjąć wtyczkę z gniazdka

2. sprawdzić, czy poziom

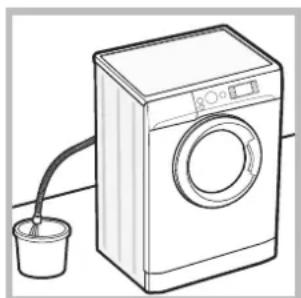

wody wewnątrz maszyny znajduje się poniżej poziomu otwarcia drzwiczek; w przeciwnym wypadku usunąć nadmiar wody przez przewód odpływowy, zbierając ją do wiaderka w sposób wskazany na rysunku. 3.zdjąć panel pokrywy z przedniej strony pralki (patrz rysunek).

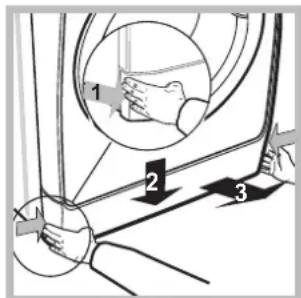

4. pociągnąć na zewnątrz klapkę wskazaną na rysunku, aż

do wyzwolenia się z zacisku plastikowego zaczepu; następnie pociągnąć go w dół i równocześnie otworzyć drzwiczki.

5. ponownie założyć panel upewniwszy się, przed

dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

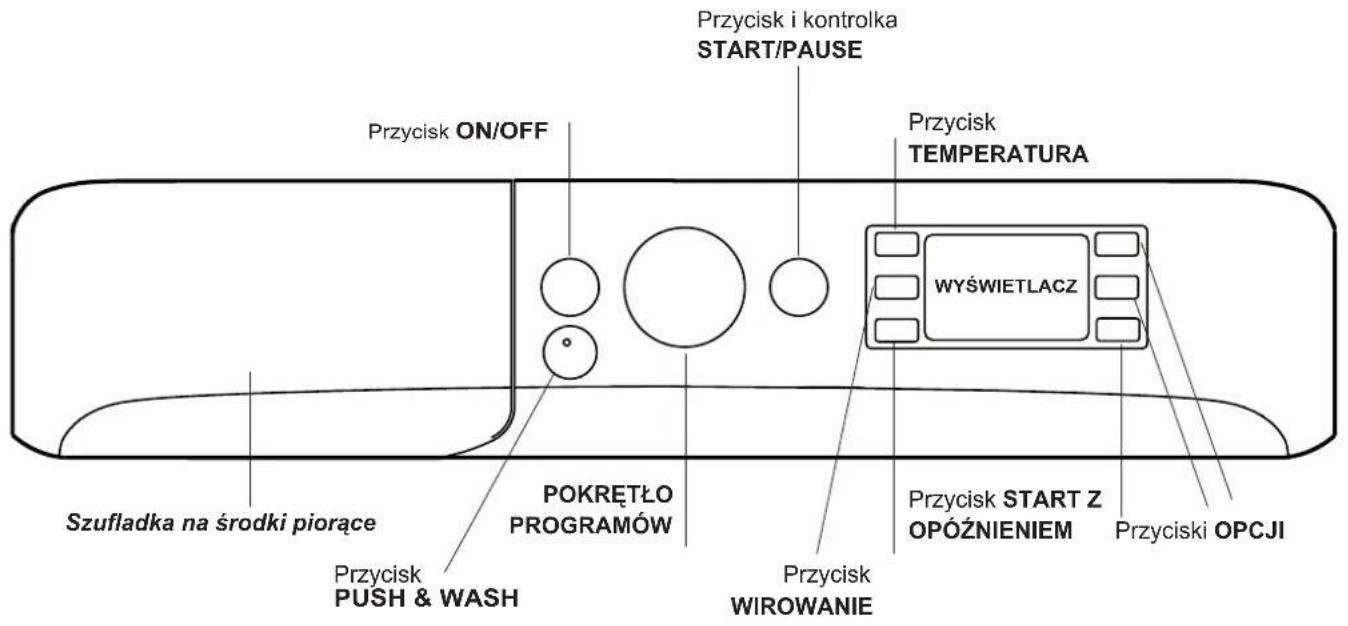

Opis pralki Panel sterowania Przycisk TEMPERATURA

PROGRAMÓW Szuadka na środki piorące Przycisk ON/OFF Przycisk WIROWANIE Przycisk i kontrolka START/PAUSE Przycisk START Z OPÓŹNIENIEM Przyciski OPCJI Szuadka na środki piorące: do dozowania środków piorących i dodatków (patrz “Środki piorące i bielizna”). Przycisk ON/OFF : nacisnąć krótko przycisk w celu włączenia lub wyłączenia urządzenia. Kontrolka START/ PAUSE, która pulsuje powoli w kolorze zielonym, wskazuje, że urządzenie jest włączone. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; jego krótkie lub przypadkowe naciśnięcie nie spowoduje wyłączenia urządzenia. Wyłączenie urządzenia w trakcie cyklu prania anuluje program prania. Przycisk PUSH & WASH: (patrz “Programy i opcje”). POKRĘTŁO PROGRAMÓW: w celu ustawienia żądanego programu (patrz “Tabela programów”). Przyciski OPCJI: służą do wybierania dostępnych funkcji. Kontrolka wybranej opcji pozostanie włączona. Przycisk TEMPERATURA : naciskać w celu zmniejszenia lub całkowitego wyłączenia temperatury; ustawiona wartość zostanie wskazana na wyświetlaczu. Przycisk WIROWANIE : naciskać w celu zmniejszenia liczby obrotów lub całkowitego wyłączenia wirówki; ustawiona wartość zostanie wskazana na wyświetlaczu. Przycisk START Z OPÓŹNIENIEM : naciskać w celu ustawienia opóźnionego startu wybranego programu; opóźnienie zostanie wskazane na wyświetlaczu. Przycisk i kontrolka START/PAUSE : kiedy zielonym kontrolka powoli pulsuje, nacisnąć przycisk w celu uruchomienia programu prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu ustawienia pauzy w praniu należy ponownie nacisnąć przycisk, kontrolka zacznie pulsować bursztynowym światłem. Jeśli symbol nie świeci się, można otworzyć drzwiczki. W celu ponownego uruchomienia prania od momentu, w którym zostało ono przerwane, należy ponownie nacisnąć przycisk. Funkcja stand by Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk ON-OFF i poczekać, aż pralka ponownie włączy się. Zużycie w trybie wyłączenia: 0,5 W Zużycie w trybie czuwania: 8 W Przycisk PUSH & WASH WYŚWIETLACZ77

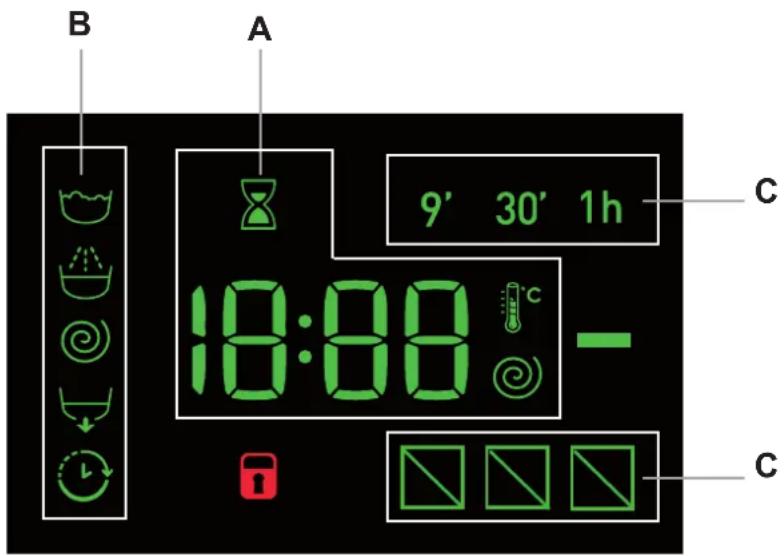

Wyświetlacz Wyświetlacz pomaga zaprogramować urządzenie i dostarcza wielu informacji. W sekcji A wyświetla się czas trwania dostępnych programów, a po rozpoczęciu cyklu czas, jaki pozostaje do jego zakończenia; natomiast jeśli została ustawiona funkcja START Z OPÓŹNIENIEM, wyświetla się czas pozostający do momentu rozpoczęcia wybranego programu. Ponadto, po naciśnięciu odpowiednich przycisków wyświetlają się maksymalne wartości szybkości wirowania i temperatury dla ustawionego programu lub ostatnie zaprogramowane wartości, jeśli są one odpowiednie dla wybranego programu. Klepsydra miga w czasie, gdy urządzenie przetwarza dane na podstawie wybranego programu. Po maks. 10 minutach po rozpoczęciu programu, ikona zaczyna świecić stałym światłem i wyświetlony zostaje ostateczny czas pozostający do zakończenia prania. Po upływie około 1 minuty od wyświetlenia ostatecznego czasu pozostającego do zakończenia prania ikona klepsydra wyłącza się. W sekcji B wyświetlane są “fazy prania” przewidziane dla wybranego cyklu, a po rozpoczęciu programu aktualna “faza prania”: Pranie Płukanie Wirowanie Odprowadzanie wody Świecący symbol “Startu z opóźnieniem” wskazuje, że na wyświetlaczu można odczytać ustawioną wartość “Startu z opóźnieniem”. W sekcji C znajdują się trzy poziomy odnoszące się do opcji prania. Kontrolka BLOKADY DRZWICZEK Jeśli symbol się świeci, oznacza to, że drzwiczki są zablokowane. Aby uniknąć uszkodzenia pralki, przed przystąpieniem do otwierania drzwiczek należy odczekać, aż symbol ten zgaśnie. Aby otworzyć drzwiczki w trakcie trwania cyklu, należy nacisnąć przycisk START/PAUSE; kiedy symbol BLOKADY DRZWICZEK zgaśnie, można otworzyć drzwiczki.

Jak wykonać cykl prania Szybkie programowanie

1. ZAŁADOWAĆ BIELIZNĘ. Otworzyć drzwiczki. Włożyć

bieliznę, uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów znajdującej się na następnej stronie.

2. WSYPAĆ ŚRODEK PIORĄCY. Wysunąć szuadkę

i umieścić środek piorący w odpowiednich komorach zgodnie ze wskazówkami zawartymi w rozdziale “Środki piorące i bielizna”.

3. ZAMKNĄĆ DRZWICZKI.

4. Nacisnąć przycisk “PUSH & WASH”, aby uruchomić

program prania. Programowanie tradycyjne

1. WŁĄCZYĆ URZĄDZENIE. Nacisnąć przycisk ;

kontrolka START/PAUSE zacznie powoli pulsować zielonym światłem.

2. ZAŁADOWAĆ BIELIZNĘ. Otworzyć drzwiczki. Włożyć

bieliznę, uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów znajdującej się na następnej stronie.

3. WSYPAĆ ŚRODEK PIORĄCY. Wysunąć szuadkę

i umieścić środek piorący w odpowiednich komorach zgodnie ze wskazówkami zawartymi w rozdziale “Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBRAĆ PROGRAM. Przy pomocy pokrętła

PROGRAMY wybrać żądany program; ma on wstępnie ustawioną temperaturę i prędkość wirowania, jednak wartości te można zmienić. Na wyświetlaczu pojawi się czas trwania cyklu.

6. SPERSONALIZOWAĆ CYKL PRANIA. Naciskać

odpowiednie przyciski: Zmienić temperaturę i/lub prędkość wirowania. Urządzenie automatycznie wyświetla maksymalne wartości temperatury i prędkości wirowania dla ustawionego programu lub ostatnie wybrane wartości, jeśli są one zgodne z ustawionym programem. Naciskając przycisk stopniowo zmniejsza się temperaturę, aż do prania na zimno “OFF”. Naciskając przycisk stopniowo zmniejsza się prędkość wirowania, aż do jego wyłączenia “OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne dostępne wartości. ! Wyjątek: wybierając program 8 temperaturę można podnieść aż do 90°. Ustawić start z opóźnieniem. W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy ta opcja jest aktywna, na wyświetlaczu zaświeca się symbol . Aby anulować opóźnienie startu, należy naciskać przycisk do momentu pojawienia się na wyświetlaczu napisu “OFF”. Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu włączenia opcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Ponownie nacisnąć przycisk w celu wyłączenia opcji; kontrolka zgaśnie. ! Jeśli wybrana opcja jest niezgodna z ustawionym programem, kontrolka będzie pulsować i opcja nie zostanie włączona. ! Jeśli wybrana opcja nie jest kompatybilna z inną, ustawioną wcześniej opcją, niezgodność zostanie zasygnalizowana miganiem kontrolki i sygnałem dźwiękowym (3 sygnały). Zostania włączona jedynie druga opcja, a kontrolka włączonej opcji zapali się. ! W zależności od opcji może się zmieniać zalecana objętość wsadu i/lub czas trwania cyklu.

7. URUCHOMIĆ PROGRAM. Nacisnąć przycisk

START/PAUSE. Odpowiednia kontrolka zacznie świecić stałym zielonym światłem, a drzwiczki zostaną zablokowane (włączy się symbol BLOKADY DRZWICZEK ). W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w trybie pauzy, naciskając przycisk START/PAUSE (kontrolka START/ PAUSE zacznie powoli pulsować bursztynowym światłem); następnie wybrać żądany cykl i ponownie nacisnąć przycisk START/PAUSE. W celu otwarcia drzwiczek w trakcie trwania cyklu należy nacisnąć przycisk START/PAUSE; kiedy symbol BLOKADY DRZWICZEK zgaśnie, można otworzyć drzwiczki. Nacisnąć ponownie przycisk START/PAUSE, aby uruchomić program od momentu, w którym został on przerwany. KONIEC PROGRAMU. Wskazywany jest przez napis “END” na wyświetlaczu, kiedy symbol BLOKADY DRZWICZEK zgaśnie, można otworzyć drzwiczki. Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć urządzenie. ! Aby anulować już rozpoczęty cykl, należy długo przytrzymać wciśnięty przycisk . Cykl zostanie przerwany i urządzenie wyłączy się.79

Programy i opcje Opcje prania Szybki Przy pierwszym naciśnięciu zapali się ikona 9’, przy drugim ikona 30’, a przy trzecim ikona 1h. Przy czwartym naciśnięciu zapali się ponownie ikona 9’. ! Funkcji tej nie można włączyć w programach 1-2-3-4-5- 6-7-8-9-10-11-12-13- - . Szybkie zakończenie cyklu Podczas wykonywania programu prania, przy spełnionych określonych warunkach, naciśnięcie tego przycisku umożliwia zakończenie programu prania w ciągu jedynie 20’, poprzez przeprowadzenie krótkiego płukania i wirowania przy maksymalnie 800 obrotach lub niższym, jeśli ilość obrotów została zredukowana ręcznie podczas personalizacji programu. W takim przypadku jakość prania i płukania będzie niższa. Po naciśnięciu przycisku zapala się zarówno odpowiadająca mu kontrolka, jak i kontrolka informująca o fazie płukania. W przypadku, gdy wybrana temperatura przekracza lub jest równa 40° i/lub przycisk zostaje naciśnięty w początkowej fazie programu, czas trwania opcji “Szybkie zakończenie cyklu” zwiększa się, w celu umożliwienia prawidłowego rozpuszczenia się środka piorącego i nieuszkodzenia tkanin. W tym przypadku kontrolka fazy płukania będzie migać, a kontrolka fazy prania będzie się palić światłem ciągłym, dopóki nie spełnione zostaną warunki konieczne do włączenia opcji. W przypadku, gdy czas potrzebny do zakończenia programu prania jest krótszy niż 20’ minut, opcja jest wyłączona. ! Funkcji tej nie można włączyć w programach 2-4-5-6-

Odplamianie Ta opcja umożliwia wybranie rodzaju zabrudzeń w taki sposób, aby jak najlepiej dostosować cykl do usunięcia plam. Rodzaje zabrudzeń to: - Żywność, do plam powstałych w wyniku zabrudzeń jedzeniem i napojami. - Praca, do plam takich jak smar i tusz. - Outdoor, do plam takich jak błoto i trawa. ! Czas trwania cyklu prania zmienia się w zależności od wybranego rodzaju zabrudzeń. ! Funkcji tej nie można włączyć w programach 1-2-3-4-5- 6-7-11-12-13-14- - . Tabela programów Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

1) Program sterowania zgodny z normą 1061/2010: ustawić program 8 z temperaturą 60°C.

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60°C. Rzeczywista temperatura prania może się różnić od podanej. 2) Program sterowania zgodny z normą 1061/2010: ustawić program 9 z temperaturą 40°C. Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 40°C. Rzeczywista temperatura prania może się różnić od podanej.Dla wszystkich Test Institutes:2) Program bawełna, długi: ustawić program 9 z temperaturą 40°C. Program tkaniny syntetyczne długi ustawić program 10 z temperaturą 40°C.ProgramyOpis programuTemp. maks. (°C) Prędkość maks. (obroty na minutę)Środki piorące i dodatkiWsad maks. (kg)Wilgotność resztkowa %Zużycie energii kWh Woda łącznie lt Czas trwania cyklu Pranie wstępnePranieŚrodek zmiękc-zającyWybielaczSpecjalne Sport 30° 600

3,5 - - - 110’ Anti-Odour (Syntetyczne) 40° 1000

Wełna: do wełny, kaszmiru, itp. 40° 800

1,5 - - - 70’ Pościel: do odzieży ocieplanej gęsim puchem. 30° 1000

Biała Bawełna 90° + P: tkaniny białe bardzo mocno zabrudzone. 90° 1400

6 53 2,15 77 170’ Bawełna 60° (1): tkaniny białe i kolorowe, wytrzymałe, mocno zabrudzone. 60° (Max. 90°)

6 53 1,05 50 195’ Bawełna 40° (2): tkaniny białe i kolorowe, delikatne, lekko zabru-dzone.40° 1400

6 53 0,86 69 180’ Syntetyczne: tkaniny kolorowe, wytrzymałe, mocno zabrudzone. 60° 800

Syntetyczne (3): tkaniny kolorowe, wytrzymałe, lekko zabrudzone. 40° 800

Bawełna 20°: tkaniny białe i kolorowe, delikatne, lekko zabrudzone. 20° 1400

Eco Syntetyki20° 800

6 - - - 60’CzęściowePłukanie/Wybielacz- 1400- - 6 - - - 50’Wirowanie + Odprowadzanie wody - 1400- - - -6 - - - 25’80

Push & Wash Ta funkcja umożliwia rozpoczęcie cyklu prania również przy wyłączonym urządzeniu, bez potrzeby wcześniejszego naciskania przycisku ON/OFF lub, po włączeniu urządzenia, bez potrzeby korzystania z jakiegokolwiek innego przycisku i/lub pokrętła (w przeciwnym wypadku program Push & Wash zostanie wyłączony). W celu uruchomienia cyklu Push & Wash, należy przytrzymać przycisk wciśnięty przez 2 sekundy. Włączona kontrolka wskazuje, że cykl jest uruchomiony. Ten cykl nadaje się idealnie do prania odzieży bawełnianej i syntetycznej, jako że odbywa się w 30° i z maksymalną prędkością wirowania równą 1200 obrotów na minutę. Maksymalny wsad 3,5 kg. (Czas trwania cyklu 50’). Jak on działa?

1. Załadować bieliznę (odzież bawełniana i/lub syntetyczna) i zamknąć drzwiczki.

2. Wsypać detergent i dodatki.

3. Uruchomić program, przytrzymując wciśnięty przez 2 sekundy przycisk Push & Wash. Odpowiednia kontrolka zapali

się kolorem zielonym, a drzwiczki zostaną zablokowane (symbol zablokowanych drzwiczek zapali się). Uwagi: Uruchomienie prania przyciskiem Push & Wash włącza cykl automatyczny, zalecany do bawełny i tkanin syntetycznych, którego nie można personalizować. Program ten nie pozwala na ustawienie dalszych opcji. W celu otwarcia drzwiczek w trakcie wykonywania cyklu automatycznego, należy nacisnąć przycisk START/PAUSE; jeśli symbol blokady drzwiczek jest zgaszony, możliwe będzie otwarcie drzwiczek. Nacisnąć ponownie przycisk START/ PAUSE, aby uruchomić program od momentu, w którym został on przerwany.

4. Po zakończeniu programu zapali się kontrolka END.81

Środki piorące i bielizna Szuadka na środki piorące Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska. ! Nie stosować środków do prania ręcznego, ponieważ tworzą one za dużo piany. ! Środki piorące w proszku należy stosować do tkanin z białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C. ! Należy stosować się do zaleceń podanych na opakowaniu środka piorącego.Wysunąć szuadkę i umieścić w niej środek piorący lub dodatkowy w następujący sposób.Przegródka 1: Środek piorący do prania wstępnego (w proszku)Przed wsypaniem środka piorącego należy sprawdzić, czy nie jest włożony dodatkowy pojemnik 4.Przegródka 2: Środek piorący do prania zasadniczego (w proszku lub w płynie)W przypadku stosowania środka piorącego w płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W celu użycia środka piorącego w proszku, należy wsunąć ściankę w zgłębienie B.Przegródka 3: Środki dodatkowe (zmiękczające, itp.)Środek zmiękczający nie może przekroczyć poziomu “max”, podanego na środkowym wskaźniku. dodatkowy pojemnik 4: Wybielacz Cykl wybielania Wstawić dodatkowy pojemniczek 4, na wyposażeniu, do przegródki 1. Przy dozowaniu wybielacza nie przekroczyć poziomu “max”, podanego na środkowym wskaźniku. Aby przeprowadzić wybielanie, należy wlać wybielacz do dodatkowego pojemnika 4 i ustawić program . ! Tradycyjnego wybielacza używa się do wytrzymałych tkanin białego koloru, delikatnego – do tkanin kolorowych, syntetycznych i do wełny. Przygotowanie bielizny

• Podzielić bieliznę do prania według: - rodzaju tkaniny / symbolu na etykiecie. - kolorów: oddzielić tkaniny kolorowe od białych.• Opróżnić kieszenie i sprawdzić guziki.• Nie przekraczać wskazanego ciężaru suchej bielizny:patrz “Tabela programów”.Ile waży bielizna? 1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 ręcznik 150-250 gr. Programy specjalne Sport (program 1) został opracowany do prania mało zabrudzonej odzieży sportowej (dresów, skarpetek, itp.); w celu osiągnięcia najlepszych rezultatów, nie należy przekraczać maksymalnego wsadu podanego w “Tabela programów”. Zaleca się stosowanie detergentu w płynie, używając ilości odpowiedniej do połowy wsadu.Ciemne Tkaniny: program 2 należy używać do prania ciemnej odzieży. Program został opracowany w celu ochrony ciemnych kolorów przed blaknięciem. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie, najlepiej przeznaczonego do prania ciemnej odzieży. Anti-Odour: z program 3 należy korzystać do prania odzieży, z której chce się usunąć zapachy (np. dymu, potu, smażeniny). Program został opracowany w celu usuwania nieprzyjemnych zapachów, które wnikają w włókna tkanin. Zaleca się pranie w temperaturze 40° odzieży syntetycznej oraz wsadów mieszanych, zaś w 60° wytrzymałych tkanin bawełnianych.Delikatne: z programu 4 należy korzystać do prania bardzo delikatnej odzieży. Zaleca się odwrócić ubrania na lewą stronę przed praniem. W celu osiągnięcia najlepszych wyników, zaleca się stosowanie detergentu w płynie do tkanin delikatnych. Wełna: cykl prania „Wełna” niniejszej pralki został przetestowany i zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży zawierającej wełnę i przeznaczonej do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz ze wskazówkami dostarczonymi przez producenta pralki. (M1126) Pościel: do prania wyrobów wypełnionych gęsim puchem, takich jak kołdry pojedyncze (których waga nie przekracza 2 kg), poduszki, kurtki, należy stosować specjalny program 6. Zaleca się wkładać wyroby puchowe do bębna, zaginając ich brzegi do wewnątrz (patrz rysunki) i tak, aby nie przekraczać ¾ jego pojemności. Aby uzyskać optymalne wyniki prania, zaleca się stosowanie płynnego środka piorącego.Kolorowe: z program 11 należy korzystać do prania tkanin o jasnych kolorach. Program został opracowany tak, aby chronił kolory przed blaknięciem.

Bawełna 20° (program 12) idealny do zabrudzonej bielizny bawełnianej. Dobre wyniki prania w zimnej wodzie, porównywalne z praniem w 40°, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością, której maksymalne wartości powtarzają się w krótkich odstępach czasu. Eco Syntetyczne (program 13) idealny do normalnie zabrudzonej bielizny mieszanej (tkaniny bawełniane i syntetyczne). Dobre wyniki prania, również w zimnej wodzie, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością w dłuższych i określonych odstępach czasu. Szybki (program 14) pozwala wybrać czas, podczas którego dzież jest odświeżana lub prana w przedziale od 9’ do 1h. Naciskając przycisk “Szybki” można zmieniać czas trwania cyklu z 9’ (odświeżanie), 30’ (pranie), 1h (pranie). Cykl 9’ umożliwia odświeżenie odzieży przy użyciu jedynie środka zmiękczającego. Zaleca się niewprowadzanie środka piorącego. Cykl 30’ został opracowany do prania lekko zabrudzonej odzieży w 30° (z wyłączeniem wełny i jedwabiu) przy maksymalnym wsadzie 3 kg w krótkim czasie: trwa jedynie 30 minut i umożliwia w ten sposób oszczędność czasu i energii. Cykl “1h” został opracowany do prania w 60° w ciągu jednej godziny średnio zabrudzonej odzieży z wytrzymałej bawełny, gwarantując dobre wyniki prania. Do prania odzieży syntetycznej lub mieszanej zaleca się zmniejszyć temperaturę do 40°. System równoważenia wsadu Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli po kilku próbach wsad nie zostanie prawidłowo zrównoważony, urządzenie wykona wirowanie z prędkością mniejszą od przewidywanej. W przypadku wystąpienia nadmiernego niezrównoważenia wsadu pralka dokona jego rozłożenia zamiast odwirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie zaleca się mieszanie dużych i małych sztuk bielizny83

Nieprawidłowości w działaniu i sposoby ich usuwania Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać korzystając z poniższego wykazu. Nieprawidłowości w działaniu: Pralka nie włącza się. Cykl prania nie rozpoczyna się. Pralka nie pobiera wody (Na wyświetlaczu napis H2O). Pralka cały czas pobiera i odprowadza wodę. Pralka nie odprowadza wody i nie odwirowuje prania. Pralka mocno wibruje w fazie wirowania. Z pralki wycieka woda. Kontrolki “Opcje” oraz START/ PAUSE szybko pulsują, a na wyświetlaczu pojawia się kod nieprawidłowości (np.: F-01, F-..). Tworzy się zbyt duża ilość piany. Opcja Push & Wash nie włącza się. Program trwa krócej niż powinien. Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, w taki sposób, że nie ma styku.

• W domu nie ma prądu.

• Drzwiczki nie są dokładnie zamknięte.

• Nie został wciśnięty przycisk ON/OFF.

• Nie został wciśnięty przycisk START/PAUSE.

• Kurek dopływu wody jest zamknięty.

• Zostało ustawione opóźnienie godziny rozpoczęcia prania.

• Przewód doprowadzający wodę nie jest podłączony do zaworu.

• Przewód jest pozaginany.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUSE.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz “Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz “Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika. Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie.

• Przewód odpływowy jest pozaginany (patrz “Instalacja”).

• Instalacja ściekowa jest zatkana.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz “Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz “Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz “Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz “Instalacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz “Utrzymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz “Instalacja”).

• Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć je ponownie. Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być napisane: “do pralek”, “do prania ręcznego i w pralce” itp.).

• Użyto za dużo środka piorącego.

• Po włączeniu maszyny użyto elementu innego niż przycisk Push & Wash. Wyłączyć maszynę i nacisnąć przycisk Push & Wash.

• Włączono opcję “Szybkie zakończenie cyklu”.84

Serwis Techniczny Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz “Nieprawidłowości w działaniu i sposoby ich usuwania”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• W przeciwnym wypadku skontaktować się z Serwisem Technicznym. ! Nigdy nie wzywać nieautoryzowanych techników. Należy podać:

• rodzaj nieprawidłowości;

• model urządzenia (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.
