BEDIENUNGSANLEITUNG XWE61451WEU INDESIT

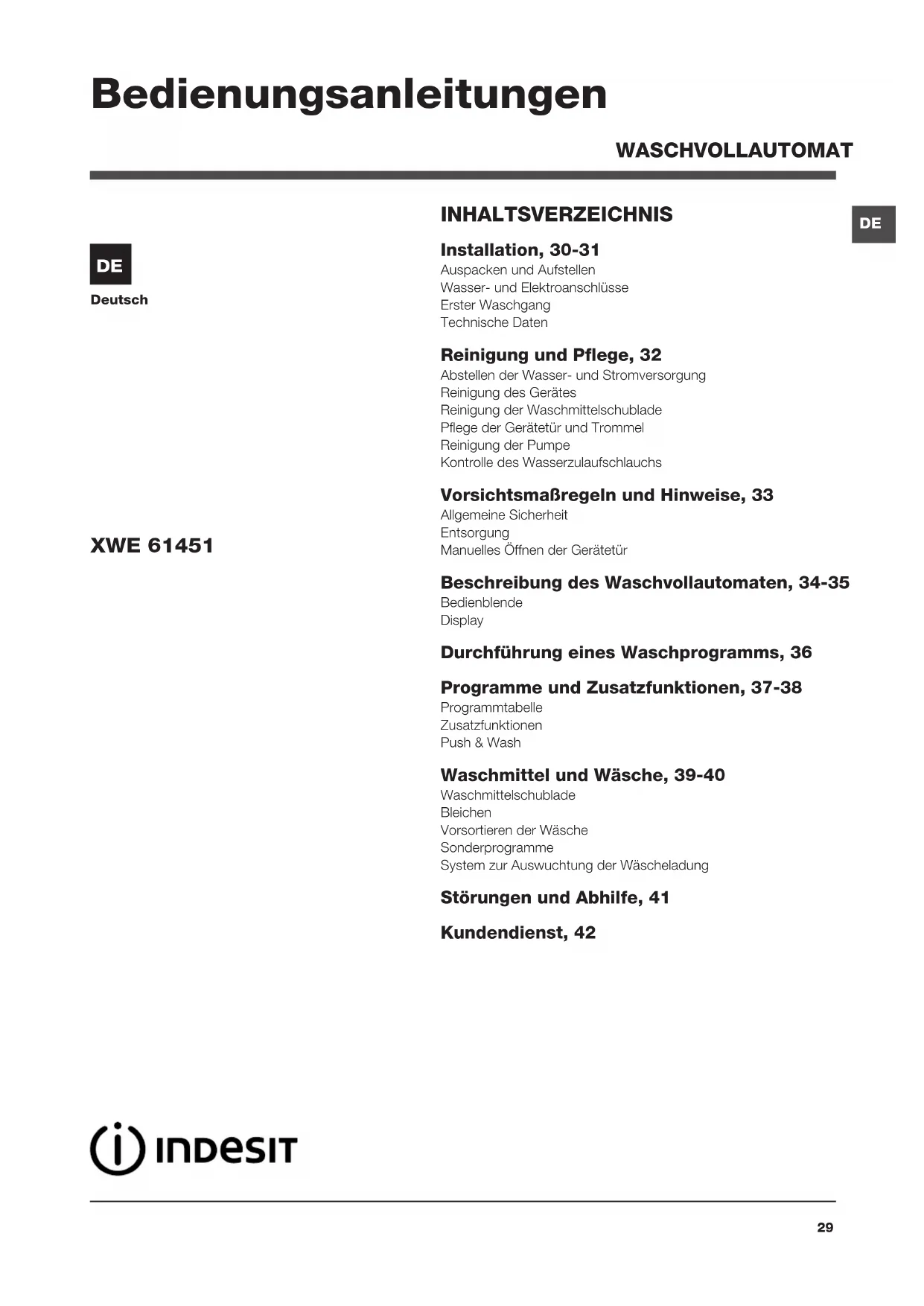

DE WASCHVOLLAUTOMAT INHALTSVERZEICHNIS Installation, 30-31

Auspacken und Aufstellen

Wasser- und Elektroanschlüsse

Reinigung und Pflege, 32

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Gerätetür und Trommel

Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 33

Allgemeine Sicherheit

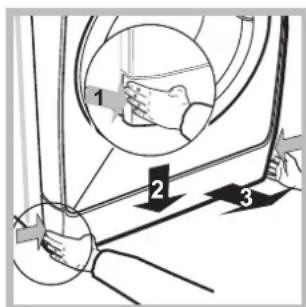

Manuelles Öffnen der Gerätetür

Beschreibung des Waschvollautomaten, 34-35

Durchführung eines Waschprogramms, 36

Programme und Zusatzfunktionen, 37-38

Waschmittel und Wäsche, 39-40

Waschmittelschublade

Vorsortieren der Wäsche

System zur Auswuchtung der Wäscheladung

Störungen und Abhilfe, 41

Bedienungsanleitungen30

! Es ist äußerst wichtig, diese Bedienung-

sanleitung sorgfältig aufzubewahren, um sie

jederzeit zu Rate ziehen zu können. Sorgen Sie

dafür, dass sie im Falle eines Umzugs oder einer

Übergabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der neue Inhaber die

Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise

aufmerksam durch: sie liefern wichtige

Informationen hinsichtlich der Installation, des

Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

2. Sicherstellen, dass der Waschvollautomat

keine Transportschäden erlitten hat. Schließen

Sie das Gerät im Falle einer Beschädigung bitte

nicht an und kontaktieren Sie Ihren Händler.

Rückwand befindliche

4. Die Löcher mittels der mitgelieferten

Kunststoffstöpsel schließen.

5. Sämtliche Teile aufbewahren: Sollte der

Waschvoll-automat erneut transportiert

werden müssen, müssen diese Teile wieder

! Verpackungsmaterial ist kein Spielzeug für Kinder.

1. Der Waschvollautomat muss auf einem

ebenen, festen Untergrund aufgestellt werden,

ohne diesen an Wände, Möbelteile oder

ähnliches anzulehnen.

der vorderen Stellfüße

(siehe Abbildung), der

auf der Arbeitsfläche

Neigungsgrad darf 2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die

erforderliche Stabilität, durch die Vibrationen,

Betriebsgeräusche und ein Verrücken des

Gerätes vermieden werden. Bei Teppichböden

müssen die Stellfüße so reguliert werden, dass

ein ausreichender Freiraum zur Belüftung unter

dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

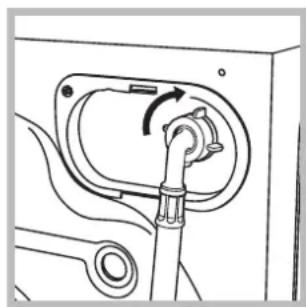

Anschluss des Zulaufschlauches

1. Schrauben Sie den

einen Kaltwasserhahn

auslaufen, bis klares

3. Der Schlauch darf nicht eingeklemmt oder

! Der Wasserdruck muss innerhalb der Werte

liegen, die in der Tabelle der Technischen

Daten angegeben sind (siehe nebenstehende

! Sollte der Zulaufschlauch nicht lang genug

sein, dann wenden Sie sich bitte an einen

Fachhändler oder an einen autorisierten

! Verwenden Sie niemals bereits gebrauchte

! Verwenden Sie die Schläuche, die mit dem

Gerät geliefert wurden.DE

Anschluss des Ablaufschlauches

Ablaufschlauch, ohne

ihn dabei zu knicken,

an eine Ablaufleitung,

oder an einen in der

diesen in ein Becken

diesem Falle mittels

Abbildung). Das freie

darf nicht unter Wasser bleiben.

! Verlängerungsschläuche sollten nicht

eingesetzt werden, sollte dies jedoch

absolut unvermeidlich sein, muss die

Verlängerung denselben Durchmesser des

Originalschlauchs aufweisen und darf eine

Länge von 150 cm nicht überschreiten.

Vor Einfügen des Netzsteckers in die

Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte

• die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt

(siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen

Daten angegebenen Werten entspricht

(siehe nebenstehende Tabelle);

• die Steckdose mit dem Netzstecker des

Waschvollautomaten kompatibel ist.

Andernfalls muss der Netzstecker (oder die

Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien

installiert werden, auch nicht, wenn es sich um

einen geschützten Platz handelt. Es ist gefährlich,

das Gerät Gewittern und Unwettern auszusetzen.

! Die Steckdose muß jederzeit zugänglich sein.

! Verwenden Sie bitte keine Verlängerungen

oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw.

! Das Versorgungskabel darf nur durch

autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei

Haftung, sollten diese Vorschriften nicht genau

Lassen Sie nach der Installation bzw. vor

erstmaligem Gebrauch erst einen Waschgang

(mit Waschmittel) ohne Wäsche durchlaufen.

Stellen Sie hierzu das Waschprogramm

„AUTO REINIGEN“ ein (siehe „Reinigung des

siehe das am Gerät befindli-

Standard Baumwolle 40°C.

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 2004/108/CE (elektroma-

gnetische Verträglichkeit)

- 2006/95/CE (Niederspannung)32

DE Abstellen der Wasser- und

• Drehen Sie den Wasserhahn nach jedem

Waschvorgang zu. Hierdurch wird der

Verschleiß der Wasseranlage verringert und

Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus

der Steckdose, bevor Sie Ihren

Waschvollautomaten reinigen.

Reinigung des Gerätes

• Die Gehäuseteile und die Teile aus Gummi

können mit einem mit warmer Spülmittellauge

angefeuchteten Tuch gereinigt werden.

Vermeiden Sie den Einsatz von Löse- und

• Die Waschmaschine verfügt über ein „AUTO REINIGEN“-Programm der inneren Teile, das

gänzlich ohne Wäsche durchgeführt werden muss.

Als Hilfsmittel können bei diesem Waschgang

Waschmittel (10 % von der für gering

verschmutzte Kleidungsstücke empfohlenen

Menge) oder spezifische Zusatzstoffe

für die Reinigung von Waschmaschinen

verwendet werden. Es wird empfohlen, das

Reinigungsprogramm alle 40 Waschgänge

Um das Programm zu aktivieren, drücken Sie

fünf Sekunden lang gleichzeitig die Tasten A

und B (siehe abb.). Das Programm startet

automatisch und dauert etwa 70 Minuten. Um

den Zyklus anzuhalten, drücken Sie die Taste

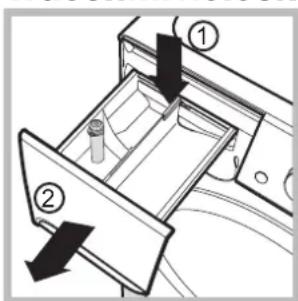

Waschmittelschublade

den Arretierhebel (1)

Waschmittelschublade

nach vorne hin heraus

(2) (siehe Abbildung).

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen

stehen, um die Bildung unangenehmer

Gerüche zu vermeiden.

Ihr Gerät ist mit einer selbstreinigenden Pumpe

ausgerüstet, eine Wartung ist demnach nicht

erforderlich. Es könnte jedoch vorkommen,

dass kleine Gegenstände (Münzen, Knöpfe)

in die zum Schutz der Pumpe dienende

Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang

abgeschlossen ist und ziehen Sie den

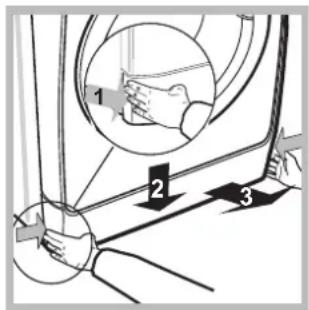

Zugang zur Vorkammer:

und ziehen sie heraus

(siehe Abbildungen).

(siehe Abbildung): es

ist ganz normal, wenn

etwas Wasser austritt.

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf.

5. Bringen Sie die Abdeckung wieder an.

Stellen Sie hierbei sicher, dass die Haken in die

Schlitze eingreifen, bevor Sie die Abdeckung

Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch

mindestens einmal im Jahr. Weist er Risse bzw.

Brüche auf, muss er ausgetauscht werden. Der

starke Druck während des Waschprogramms

könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte

Reinigung und Pflege

Vorsichtsmaßregeln und

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit • Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert. • Dieses Gerät darf von Kindern ab 8 Jahren

und von Personen mit eingeschränkten

körperlichen, sensorischen oder geistigen

Fähigkeiten oder mit unzureichender

Erfahrung und Kenntnis verwendet werden,

vorausgesetzt, sie werden überwacht oder

sie haben eine ausreichende Einweisung

in die sichere Nutzung des Geräts erhalten

und haben die damit verbundenen Gefahren

verstanden. Erlauben Sie Kindern nicht,

mit dem Gerät zu spielen. Wartung und

Reinigung dürfen nicht von unbeaufsichtigten

Kindern ausgeführt werden. • Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst. • Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein. • Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.• Während des Waschgangs kann die Gerätetür sehr heiß werden.• Muss das Gerät versetzt werden, sollten hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist. Entsorgung • Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:1. Ziehen Sie den Netzstecker aus der Steckdose.2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.3. Nehmen Sie die Abdeckung an der Gerätefront ab (siehe Abbildung).4. Befreien Sie mithilfe der auf der Abbildung veranschaulichten Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür.5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. 20

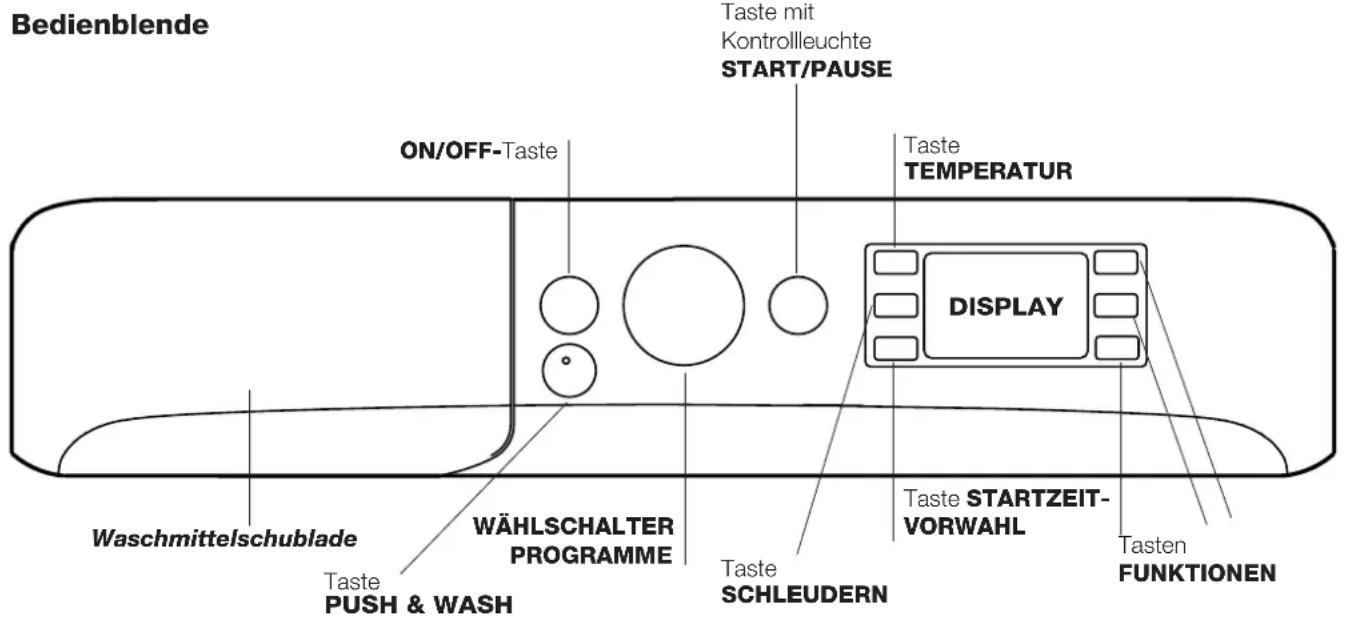

DE Beschreibung Ihres

SCHLEUDERN Taste mit

START/PAUSE Taste STARTZEIT-

FUNKTIONEN Waschmittelschublade: für Waschmittel und Zusätze

(siehe “Waschmittel und Wäsche”).

Taste ON/OFF : Drücken Sie kurz auf die Taste, um

das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte

START/PAUSE, die langsam grün blinkt, zeigt an, dass

das Gerät eingeschaltet ist. Um den Waschvollautomaten

während eines Waschgangs auszuschalten, muss die

Taste etwas länger gedrückt werden (ca. 3 Sekunden);

ein kurzer oder ein ungewollter Druck bewirkt kein

Ausschalten des Gerätes.

Das Ausschalten des Gerätes während eines laufenden

Waschprogramms löscht den gesamten Waschzyklus.

Taste PUSH & WASH: (siehe “Programme und

WÄHLSCHALTER PROGRAMME: zur Einstellung des

gewünschten Programms (siehe “Programmtabelle“).

Tasten FUNKTIONEN Zur Einstellung der verfügbaren

Zusatzfunktionen. Die der gewählten Funktion

entsprechende Kontrollleuchte bleibt eingeschaltet.

Taste TEMPERATUR : Drücken Sie, um die

Temperatur herabzusetzen oder auszuschließen; der Wert

wird auf dem Display angezeigt.

Taste SCHLEUDER : Drücken Sie die Taste, um

die Schleudergeschwindigkeit herabzusetzen oder die

Schleuder ganz auszuschließen. Der Wert wird auf dem

Taste STARTZEITVORWAHL : Zur Vorwahl der

Startzeit des gewählten Programms drücken Sie bitte

diese Taste; Der Wert wird auf dem Display angezeigt.

Taste und Kontrollleuchte START/PAUSE : Sobald

die grün Kontrollleuchte auf langsames Blinklicht

schaltet, drücken Sie die Taste, um den Waschgang zu

starten. Nach Ingangsetzung des Programms schaltet

die Kontrollleuchte auf Dauerlicht. Um den Waschgang

zu unterbrechen, drücken Sie erneut die Taste; die

Kontrollleuchte schaltet auf bernsteinfarbenes Blinklicht.

Wenn das Symbol nicht leuchtet, kann die Gerätetür

geöffnet werden. Um das Programm an der Stelle, an

der es unterbrochen wurde, wieder in Gang zu setzen,

drücken Sie die Taste erneut.

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch

ist diese Waschmaschine mit einem automatischen

Ausschaltsystem (Standby) ausgestattet, das nach 30

Minuten des Nichtgebrauchs in Funktion tritt. Drücken

Sie kurz die Taste ON/OFF und warten Sie, bis sich die

Maschine wieder einschaltet.

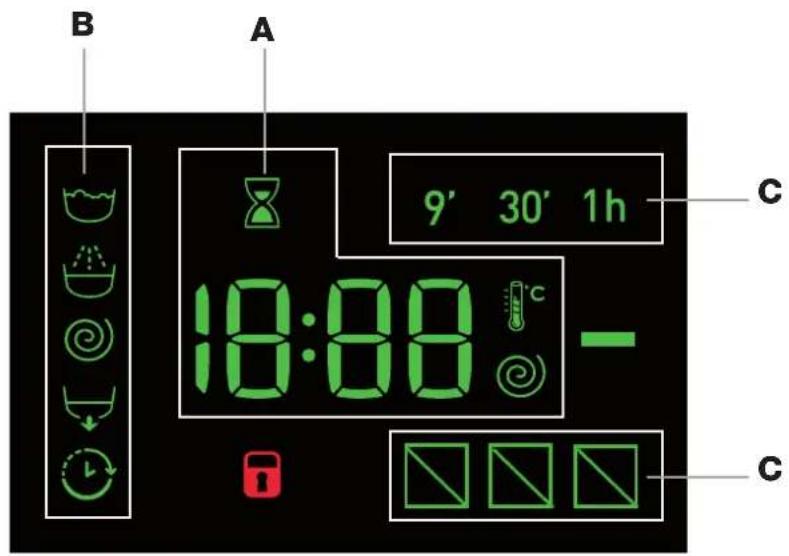

Verbrauch in Off-Betrieb: 0,5 W Verbrauch in Left-On: 8 W DISPLAY Taste

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

Im Abschnitt A werden die Dauer der verschiedenen verfügbaren Programme sowie die Restzeit nach Zyklusstart angezeigt;

wurde eine STARTZEITVORWAHL eingestellt, dann wird die bis zum Start des ausgewählten Programms verbleibende Zeit

Darüber hinaus werden durch Drücken der entsprechenden Taste die maximalen Werte der Schleudergeschwindigkeit

und der Temperatur angezeigt, die die Maschine mit dem eingestellten Programm ausführen kann, oder aber die zuletzt

ausgewählten Werte, wenn sie mit dem ausgewählten Programm kompatibel sind.

Die Sanduhr blinkt, während die Maschine die Daten entsprechend dem Programm verarbeitet. Nach max. 10 Minuten

bleibt das Symbol stehen und es wird die endgültige Restzeit angezeigt- Das Symbol Sanduhr schaltet sich dann etwa 1

Minute nach der Anzeige der endgültigen Restzeit aus.

Im Abschnitt B werden die für den ausgewählten Zyklus vorgesehenen “Waschphasen” angezeigt. Bei laufenden

Programmen wird die jeweilige Programmphase angezeigt.

Das beleuchtete Symbol “STARTZEITVORWAHL” zeigt an, dass auf dem Display der Wert der eingestellten

“Startzeitvorwahl” angezeigt wird.

In Abschnitt C sind die drei Stufen hinsichtlich der Waschoptionen vorhanden.

Kontrollleuchte GERÄTETÜR GESPERRT Das beleuchtete Symbol zeigt an, dass die Gerätetür gesperrt ist. Zur Vermeidung einer evtl. Beschädigung warten Sie bitten,

bis das Symbol erlischt, bevor Sie die Gerätetür öffnen.

Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol

GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden.

DE Durchführung eines

Schnellprogrammierung

1. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie

hierbei bitte darauf, die in der Programmtabelle (auf der

nächsten Seite) angegebene Wäschemenge nicht zu

2. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das

Waschmittel in die entsprechenden Kammern (siehe

“Waschmittel und Wäsche“).

3. SCHLIESSEN SIE DIE GERÄTETÜR.

4. Drücken sie die taste “PUSH & WASH”, um das

Waschprogramm zu starten.

Herkömmliche Programmierung

1. EINSCHALTEN DES GERÄTES. Drücken Sie die

Taste ; die Kontrollleuchte START/PAUSE blinkt

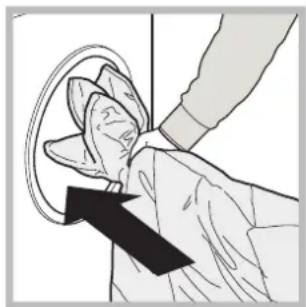

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie

hierbei bitte darauf, die in der Programmtabelle (auf der

nächsten Seite) angegebene Wäschemenge nicht zu

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das

Waschmittel in die entsprechenden Kammern (siehe

“Waschmittel und Wäsche“).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Stellen Sie mit

dem Wählschalter PROGRAMME das gewünschte

Programm ein; die entsprechende Temperatur und

Schleudergeschwindigkeit werden automatisch

zugeschaltet, können jedoch geändert werden. Auf dem

Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder

der Schleuder. Das Gerät zeigt automatisch

die für das eingestellte Programm vorgesehene

maximale Temperatur sowie die maximale

Schleudergeschwindigkeit. Durch Drücken der Taste

kann die Temperatur Schritt für Schritt herabgesetzt

werden, bis auf Kaltwäsche “OFF”. Durch Drücken der

Taste kann die Schleudergeschwindigkeit allmählich

herabgesetzt werden, bis auf völliges Ausschließen der

Schleuder “OFF”. Ein weiterer Druck auf die Tasten bringt

die Werte wieder auf die maximalen Werte zurück.

! Ausnahme: Wird das Waschprogramm 8 eingestellt,

kann die Temperatur bis auf 90° erhöht werden.

Eine Startzeitvorwahl eingeben.

Zur Vorwahl der Startzeit des eingestellten Programms

drücken Sie die entsprechende Taste, bis die

gewünschte Zeitverzögerung angezeigt wird. Wenn

diese Option aktiv ist, dann schaltet sich auf dem

Display das Symbo ein. Um eine programmierte

Startzeit zu löschen, drücken Sie die Taste, bis auf dem

Display die Anzeige “OFF”.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Option; die

entsprechende Kontrollleuchte schaltet sich dabei ein.

• Durch erneutes Drücken der Taste kann die

Zusatzfunktion wieder ausgeschaltet werden; die

Kontrollleuchte erlischt.

! Ist die gewählte Zusatzfunktion nicht kompatibel

mit dem eingestellten Programm, schaltet die

Kontrollleuchte auf Blinklicht und die Zusatzfunktion wird

! Ist die gewählte Funktion nicht mit einer zuvor

ausgewählten vereinbar, schaltet die entsprechende

Kontrollleuchte auf Blinklicht, es ertönt ein akustisches

Signal (3 Signaltöne) und nur die zweite Funktion wird

aktiviert (die entsprechende Kontrollleuchte schaltet sich

! Die Zusatzfunktionen können eine Änderung der

empfohlenen Ladungsmenge und/oder Waschzeit

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste

START/PAUSE. Die zugehörige Kontrollleuchte schaltet

auf grünes Dauerlicht und die Gerätetür sperrt (Symbol

GERÄTETÜR GESPERRT leuchtet). Um ein Programm

während eines laufenden Waschgangs zu ändern,

schalten Sie den Waschvollautomat mittels der Taste

START/PAUSE auf Pause (die Kontrollleuchte START/

PAUSE blinkt nun langsam bernsteinfarben); wählen Sie

daraufhin das gewünschte Programm aus und drücken

Sie erneut auf die Taste START/PAUSE .

Um während eines laufenden Programms die Gerätetür

zu öffnen, drücken Sie die Taste START/PAUSE ; wenn

das Symbol GERÄTETÜR GESPERRT erloschen ist,

kann die Gerätetür geöffnet werden. Drücken Sie die Taste

START/PAUSE erneut, um das Programm an der Stelle,

an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird

durch die Anzeige “END” auf dem Display angezeigt. Wenn

das Symbol GERÄTETÜR GESPERRT erlischt, kann die

Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen

Sie die Wäsche heraus und schalten Sie das Gerät aus.

! Möchten Sie ein bereits in Gang gesetztes

Waschprogramm löschen, drücken Sie die Taste etwas

länger. Der Waschgang wird unterbrochen und das Gerät

schaltet sich aus.DE

Beim ersten Druck leuchtet das Symbol 9’, beim zweiten

Druck das Symbol 30’ und beim dritten Druck das Symbol

1h. Beim vierten Druck leuchtet erneut das Symbol 9’.

! Diese Funktion kann zu den Programmen 1-2-3-4-5-6-7-8-

9-10-11-12-13- - nicht zugeschaltet werden.

Zyklus schnell beenden

Wird diese Taste während eines Waschprogramms und bei

bestimmten Bedingungen gedrückt, kann das Programm

bei Bedarf in nur 20’ abgeschlossen werden, wobei ein

kurzer Spülgang und ein Schleudergang bei maximal 800

Umdrehungen oder weniger, wenn manuell während der

Einstellungsphase des Programms reduziert, ausgeführt

wird. In diesem Fall sind die Wasch- und Spülqualität

etwas geringer. Nach Drücken der Taste schalten sich

sowohl die entsprechende Kontrollleuchte als auch die

Kontrollleuchte der Spülphase ein. Ist die ausgewählte

Temperatur über oder gleich 40° und/oder die Taste wird

während der Anfangsphase des Programms gedrückt,

erhöht sich die Dauer der Option “Zyklus schnell beenden”,

um das Auflösen des Waschmittels zu ermöglichen, damit

die Fasern nicht beschädigt werden. In diesem Fall blinkt

die Kontrollleuchte der Spülphase und die Kontrollleuchte

des Waschgangs bleibt eingeschaltet bis die für die

Aktivierung notwendigen Bedingungen eintreten. Ist die

Restdauer des Programms geringer als 20’ Minuten, ist

diese Option deaktiviert.

! Diese Funktion kann zu den Programmen 2-4-5-6-14- - nicht zugeschaltet werden. Antiflecken

Mit dieser Option kann die Art der Verschmutzung

eingestellt werden, um den Waschzyklus optimal auf die

Entfernung der Flecken einzustellen. Die auswählbaren

Verschmutzungsarten sind:

- Lebensmittel, beispielsweise für Flecken durch

Lebensmittel und Getränke.

- Arbeit, beispielsweise für Fett- und Tintenflecken.

- Outdoor, beispielsweise für Schlamm- und Grasflecken.

! Die Dauer des Waschzyklus ändert sich je nach

ausgewählter Verschmutzungsart.

! Diese Funktion kann zu den Programmen 1-2-3-4-5-6-7-

11-12-13-14- - nicht zugeschaltet werden.

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie

Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren. 1) Prüfprogramm gemäß 1061/2010: Das Programm 8 mit einer Temperatur von 60°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C. zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.2) Prüfprogramm gemäß 1061/2010: Das Programm 9 mit einer Temperatur von 40°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C. zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.Für alle Testinstitute:2) Langes Baumwollprogramm: Das Programm 9 mit einer Temperatur von 40°C. 3) Langes Synthetikprogramm: Programm 10 und eine Temperatur von 40°C einstellen.Waschprogram- me Beschreibung des ProgrammsMax. Temperatur (°C) Max. Schleuder Geschwin-digkeit (U/min)WaschmittelMax. Beladungs-menge (kg) Restfeuchtigkeit

Wasser gesamt lt ProgrammdauerVorwäscheHauptwä- sche Weichspü- ler BleichenSpezial 1 Sport30° 600 -   - 3,5 - - - 55’ 2 Dunkles30° 800 -   - 4 - - - 70’ 3 Anti-Geruch (Baumwolle) 60° 1000 -   - 3,5 - - - 110’ 3

Anti-Geruch (Synthetik) 40° 1000 -

  - 3,5 - - - 100’ 4 Feine Wäsche30° 0 -   - 1 - - - 80’ 5 Wolle: wolle, Kaschmir usw. 40° 800 -   - 1,5 - - - 70’ 6 Bettdecken: wäsche- bzw. Kleidungsstücke mit Daunenfüllung.30° 1000 -   - 2 - - - 110’Standard 7

Weiße Baumwolle 90° (mit Vorwäsche): stark verschmutzte Kochwäsche. 90° 1400    - 6 53 2,15 77 170’

8 Standard Baumwolle 60° (1): stark verschmutzte Weiß- und farbechte Buntwäsche. 60° (Max. 90°)1400 -  

9 Standard Baumwolle 40° (2): leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.40° 1400 -  

10 Synthetik: stark verschmutzte, farbechte Buntwäsche. 60° 800 -  

- 3,5 46 0,79 46 110’

10 Synthetik (3): stark verschmutzte, farbechte Buntwäsche. 40° 800 -  

- 3,5 46 0,56 46 100’

11 Bunte Wäsche40° 1400 -  

- 6 53 0,89 70 100’ Eco & Schnell 12 Eco Baumwolle 20°: leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.20° 1400 -   - 6 - - - 170’ 13 20° Mix-Fein20° 800 -   - 6 - - - 120’ 14 Schnell- 800 - -  - 1,5 - - - 9’ 14 Schnell30° 800 -  

14 Schnell60° 1000 -   - 6 - - - 60’Teilprogramme Spülen/Bleichen - 1400 - -  6 - - - 50’ Schleudern + Abpumpen - 1400 - - - - 6 - - - 25’38

Mit dieser Funktion kann ein Waschzyklus auch bei ausgeschalteter Maschine gestartet werden, ohne zuerst die ON/OFF-

Taste zu drücken oder ohne, nach dem Einschalten der Maschine, weitere Tasten und/oder Drehschalter zu drücken (wird

doch eine Taste gedrückt, wird das Programm Push & Wash deaktiviert). Zum Starten des Zyklus Push & Wash halten Sie

die Taste 2 Sekunden gedrückt. Die eingeschaltete Kontrollleuchte zeigt an, dass der Zyklus gestartet ist. Der Waschzyklus

ist ideal für Baumwolle und Synthetik, da er mit einer Temperatur von 30° und einer maximalen Schleuderumdrehung von

1200 U/Min. arbeitet. Max. Wäschefüllung 3,5 kg. (Programmdauer 50’).

Wie funktioniert das?

1. Wäsche einfüllen (Baumwolle und/oder Synthetik) und Gerätetür schließen.

2. Waschmittel und Zusätze einfüllen.

3. Das Programm starten (die Taste Push & Wash 2 Sekunden lang gedrückt halten). Die zugehörige Kontrollleuchte schaltet

auf grünes Dauerlicht und die Gerätetür sperrt (Symbol GERÄTETÜR GESPERRT leuchtet).

N.B.: Der Programmstart mit der Taste Push & Wash aktiviert einen automatischen Zyklus für Baumwolle und Synthetik, der

nicht weiter individualisiert werden kann. Bei diesem Programm können keine weiteren Optionen eingestellt werden.

Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol

GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut,

um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

4. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte END auf.DE

Waschmittel und Wäsche

Sonderprogramme Sport (programm 1) ist speziell für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung.Dunkles: Verwenden Sie das Programm 2 für die Reinigung von dunklen Kleidungsstücken. Das Programm wurde konzipiert, damit dunkle Farben lange Zeit erhalten bleiben. Um bessere Ergebnisse zu erzielen, wird bei der Reinigung von dunklen Kleidungsstücken die Verwendung von Flüssigwaschmittel empfohlen.Anti-Geruch: verwenden Sie das Programm 3 für das Waschen von Kleidung mit unangenehmen Gerüchen (z.B. Zigarettenrauch, Schweiß, Frittiertes). Das Programm ist speziell für die Entfernung von Gerüchen ausgerichtet und schont die Fasern. Wir empfehlen, Synthetik oder Mischwäsche bei 40°, widerstandsfähige Baumwolle bei 60° zu waschen.Feine Wäsche: verwenden Sie das Programm 4 für das Waschen von feiner Wäsche. Wir empfehlen, die Teile vor dem Waschen auf links zu ziehen. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen. Wolle: das Waschprogramm „Wolle” dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Handwäsche“ gekennzeichneten Wollkleidungsstücken getestet und anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine. (M1126) Bettdcken: zum Waschen von Wäschestücken mit Daunenfüllung wie Federbetten für Einzelbetten (die ein Gewicht von 2 kg nicht überschreiten), Kissen, Anoraks wählen Sie das Spezialprogramm 6. Wie empfehlen, die Federbetten mit nach innen gefalteten Ecken (siehe Abbildung) in die Wäschetrommel zu füllen und ¾ des Fassungsvermögens der Trommel nicht zu überschreiten. Für optimale Waschergebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden und dieses in die Waschmittelkammer einzufüllen. Bunte Wäsche: verwenden Sie das programm 11 für die Reinigung von hellen Kleidungsstücken. Das Programm wurde konzipiert, um die Leuchtkraft der Farben lange zu erhalten. Waschmittelschublade Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten. ! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung. ! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden. ! Bitte befolgen Sie den auf der Waschmittelverpackung angegebenen Anweisungen.Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:Kammer 1: Waschpulver für die Vorwäsche (Waschpulver)Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 4 nicht eingesetzt wurde.Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)Falls Sie ein Flüssigwaschmittel verwenden, wird empfohlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.Kammer 3: Zusätze (Weichspüler usw.)Der Weichspüler darf den auf dem Zentralstift mit “max” gekennzeichneten Höchststand nicht überschreiten. Zusätzliche Kammer 4: Bleichmittel Bleichen Setzen Sie die mitgelieferte, zusätzliche Kammer 4 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit “max” gekennzeichnete Höchststand nicht überschritten werden. Zur Durchführung des Programms Nur Bleichen geben Sie das Bleichmittel in die Zusatzkammer 4 und stellen Sie das Programm ein . ! Normale Bleichmittel sind für strapazierfähige Weißwäsche zu verwenden, milde Bleichmittel dagegen für Buntwäsche, Feinwäsche und Wolle. Vorsortieren der Wäsche • Sortieren Sie die Wäsche nach: - Gewebeart / Waschetikettensymbol - Farben: Buntwäsche von Weißwäsche trennen.• Entleeren Sie alle Taschen.• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: siehe “Programmtabelle“.Wie schwer ist Wäsche? 1 Betttuch 400-500 gr 1 Kissenbezug 150-00 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1200 gr 1 Handtuch 150-250 gr

DE Eco Baumwolle 20° (programm 12) ideal für

normalverschmutze Baumwolle. Die auch mit kaltem

Wasser erreichten Leistungen, vergleichbar mit einer

Wäsche bei 40°, werden mechanisch erzielt. Die Trommel

arbeitet mit wiederholten, kurz auf einander folgenden

20° Mix-Fein (programm 13) ideal für durchschnittlich

verschmutze Mischwäsche (Baumwolle und Synthetik). Die

guten Waschleistungen auch mit kaltem Wasser werden

mechanisch erzielt. Die Trommel arbeitet mit wiederholten,

gleichmäßigen Geschwindigkeitsänderungen.

Schnell (programm 14) hiermit kann die Waschdauer

von 9’ bis 1h eingestellt werden. Mit der entsprechenden

Taste “Schnell” kann die Dauer des Waschgangs von

9’ (Refresh), 30’ (Waschen), 1h (Waschen) eingestellt

werden. Der Zyklus 9’ dient zum Auffrischen der Wäsche

nur mit Weichspüler. Bei diesem Waschgang darf kein

Waschmittel verwendet werden. Der Zyklus 30’ ist

speziell für leicht verschmutzte Wäsche bei 30° (außer

Wolle und Seide) mit maximaler Füllung von 3 kg in kurzer

Zeit: er dauert nur 30 Minuten und spart so Energie

und Zeit. Der Zyklus “1h” ist für widerstandsfähige,

durchschnittlich verschmutzte Baumwolle, die in einer

Stunde bei 60° mit guten Waschergebnissen gewaschen

werden kann. Für Synthetik oder Mischwäsche senken Sie

die Temperatur auf 40°.

System zur Auswuchtung der

Um zu starke Vibrationen, die durch Unwucht beim

Schleudern entstehen, zu vermeiden, sorgt das Gerät für

eine gleichmäßige Verteilung der Wäscheladung durch

Rotationen der Trommel. Sollte die Wäscheladung nach

Ablauf mehrerer Versuche immer noch nicht korrekt

verteilt sein, schleudert das Gerät die Wäsche bei einer

niedrigeren Geschwindigkeit als die der vorgesehenen

Schleudergeschwindigkeit. Sollte die Wäsche extrem

ungleichmäßig verteilt sein, führt das Gerät anstelle des

Schleudergangs einen Wäscheverteilungs-Zyklus durch.

Um eine optimale Verteilung der Wäscheladung und somit

eine korrekte Auswuchtung zu begünstigen, sollten große

und kleine Wäscheteile gemischt eingefüllt werden.DE

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst,

ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Der Waschvollautomat schaltet

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein

Wasser (Auf dem Display ist die

Anzeige “H2O” eingeblendet).

Der Waschvollautomat lädt

laufend Wasser und pumpt es

Der Waschvollautomat pumpt

nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu

stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten der

“Funktionen” und “START/

PAUSE” blinken schnell und auf

dem Display wird ein Fehlercode

angezeigt (z.B.: F-01, F-..).

Es bildet sich zu viel Schaum.

Push & Wash lässt sich nicht aktivieren.

Das Programm ist viel kürzer als

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die ON/OFF-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt.

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 –

100 cm vom Boden (siehe “Installation”).

• Das Schlauchende liegt unter Wasser (siehe “Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen

Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst

an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es

vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat

ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet

der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese

Funktion manuell gestartet werden.

• Der Ablaufschlauch ist geknickt (siehe “Installation”).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe “Installation”).

• Der Waschvollautomat steht nicht eben (siehe “Installation”).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe “Installation”).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe “Wartung und Pflege”).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe “Installation”).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie

daraufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der

Aufschrift “Für Waschmaschinen“, “Für Handwäsche und Waschmaschinen“

• Es wurde zu hoch dosiert.

• Nach dem Einschalten der Maschine wurde eine andere Funktion als Push & Wash

ausgewählt Schalten Sie die Maschine aus und drücken Sie die Taste Push & Wash.

• Die Option “Zyklus schnell beenden” wurde ausgewählt.42

Bevor Sie den Kundendienst anfordern:

• sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, wenden Sie sich bitte an ein Kundendienstzentrum.

! Beauftragen Sie bitte niemals unbefugtes Personal.

• die Art der Störung;

• das Gerätemodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen)

befindlichen Typenschild.43

Hydraulische en elektrische

i sposoby ich usuwania
