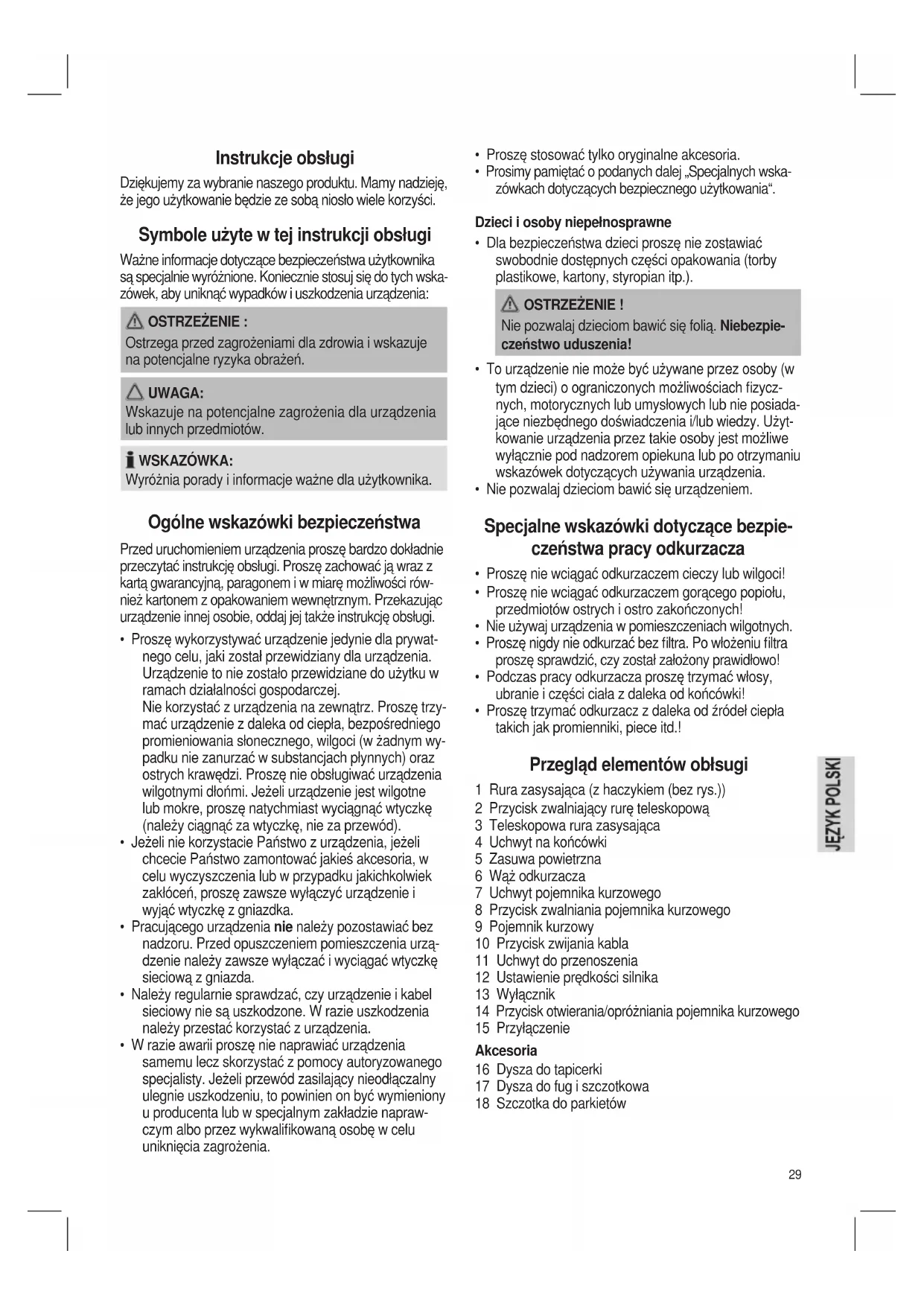

INSTRUKCJA OBSŁUGI BS 1280 CLATRONIC

• Proszę stosować tylko oryginalne akcesoria.

• Prosimy pamiętać o podanych dalej „Specjalnych wska- zówkach dotyczących bezpiecznego użytkowania“. Dzieci i osoby niepełnosprawne

• Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE ! Nie pozwalaj dzieciom bawić się folią. Niebezpie- czeństwo uduszenia!

• To urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach zycz- nych, motorycznych lub umysłowych lub nie posiada- jące niezbędnego doświadczenia i/lub wiedzy. Użyt- kowanie urządzenia przez takie osoby jest możliwe wyłącznie pod nadzorem opiekuna lub po otrzymaniu wskazówek dotyczących używania urządzenia.

• Nie pozwalaj dzieciom bawić się urządzeniem. Specjalne wskazówki dotyczące bezpie- czeństwa pracy odkurzacza

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych.

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu ltra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i części ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak promienniki, piece itd.! Przegląd elementów obłsugi 1 Rura zasysająca (z haczykiem (bez rys.)) 2 Przycisk zwalniający rurę teleskopową 3 Teleskopowa rura zasysająca 4 Uchwyt na końcówki 5 Zasuwa powietrzna 6 Wąż odkurzacza 7 Uchwyt pojemnika kurzowego 8 Przycisk zwalniania pojemnika kurzowego 9 Pojemnik kurzowy 10 Przycisk zwijania kabla 11 Uchwyt do przenoszenia 12 Ustawienie prędkości silnika 13 Wyłącznik 14 Przycisk otwierania/opróżniania pojemnika kurzowego 15 Przyłączenie Akcesoria 16 Dysza do tapicerki 17 Dysza do fug i szczotkowa 18 Szczotka do parkietów Instrukcje obsługi Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że jego użytkowanie będzie ze sobą niosło wiele korzyści. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wska- zówek, aby uniknąć wypadków i uszkodzenia urządzenia: OSTRZEŻENIE : Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Ogólne wskazówki bezpieczeństwa Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości rów- nież kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej. Nie korzystać z urządzenia na zewnątrz. Proszę trzy- mać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wy- padku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę (należy ciągnąć za wtyczkę, nie za przewód).

• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urzą- dzenie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• W razie awarii proszę nie naprawiać urządzenia samemu lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub w specjalnym zakładzie napraw- czym albo przez wykwalikowaną osobę w celu uniknięcia zagrożenia.30 UWAGA: Proszę pamiętać, że zasięg odkurzacza ograniczo- ny jest długością kabla! Regulator siły ssania Niski stopień ssania: Do ranek, materiałów delikat- nych. Średni stopień ssania: Dywany welurowe i wykładziny dywanowe. Wysoki stopień ssania: Do mocnych dywanów i podłóg. Zasuwa powietrzna (Rys. E) W celu regulacji przepływu powie- trza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną. Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika

głównego i wyciągnij wtyczkę z gniazda sieciowego.

2. Trzymaj wtyczkę w ręce.

3. Proszę wcisnąć przycisk zwijania kabla i wprowadzać

przewód do odkurzacza. Proszę mocno trzymać prze- wód, żeby zapobiec jego niekontrolowanym ruchom. Nasadka z dyszą Dysza do fug, dysza przegubowa: Do odkurzania tapicerki, zasłon oraz w rogach i szczelinach, itp. WSKAZÓWKA: „2 w 1“ Dysza: Złożona nadaje się do stoso- wania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pocią- gnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu. Dysza do tapicerki: Do czyszczenia mebli wyścieła- nych, zasłon, itd. Rura zasysająca: Dla ułatwienia prowadzenia końcówka podłogowa jest wypo- sażona w rolki. Do odkurzania dywanów lub gładkich powierzchni. Uruchomienie

• Włóż końcówkę węża ssące- go w przyłącze do węża tak, aby było słychać mechanicz- ny odgłos zatrzaskiwania. (Rys. A). Aby odłączyć wąż, naciśnij przycisk znajdujący się na końcówce i wyciągnij wąż.

• Proszę wsunąć rurę zasysa- jącą w uchwyt. (Rys. B)

• Proszę zamontować dyszę do podłogi ewent. akcesoria. (Rys. C) Teleskopowa rura ssąca (Rys. D) Ze względu na możliwość regulowania wysokości rury ssącej możliwe jest jej indywidualne dopasowywanie do wzrostu użytkownika. Proszę zwolnić blokadę łączenia naciskając przycisk w kierunku strzałki. Wyciągnąć rurę ssącą na żądaną długość. Po zwolnieniu przycisku umożliwiającego ponowne za- ryglowanie, powinni Państwo usłyszeć charakterystyczny dźwięk. Używanie urządzenia

1. Proszę odwinąć wymagany odcinek kabla.

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czerwonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszkodzenia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij ka- bel do żółtej kreski przy użyciu przycisku zwijania.

2. Proszę włożyć wtyczkę do przepisowo zainstalowa-

nego gniazdka z uziemieniem na 230 V ~, 50 Hz. Włącz urządzenie wyłącznikiem głównym, naciskając przycisk nogą.

3. Siłę ssania proszę ustawić regulatorem siły ssania

4. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni.31 Parkiety: Nacisnąć klapkę stopą w tył (rys. F, poz. 1). Można zobaczyć szczotki. Dywany: Nacisnąć klapkę stopą do przodu (rys. F, poz. 2). Szczotki są już schowane. Szczotka do parkie- tów: Szczotka do parkietów jest wyposażona w rolki ułatwiające przesuwanie. Do odkurzania dużych po- wierzchni, np. parkietu, laminatu lub pytek ceramicznych itp. Zdjęcie dyszy: Dyszę proszę lekko odkręcić, a następnie ściągnąć. Konserwacja Filtr Państwa urządzenie wyposażone jest w 4 systemy ltrujące. Tradycyjny system z workiem na kurz został za- stąpiony przez przezroczysty pojemnik na kurz. Pojemnik ten pochłania większe zabrudzenia oraz niewielkie czą- steczki kurzu wprowad-zane razem z silnym strumieniem powietrza zasysającego. Odpada konieczność kupowania woreczków na kurz. Opróżnianie pojemnika kurzowego Opróżnić pojemnik kurzowy, kiedy ilość kurzu osiąga oznaczenie „MAX“. Postępować według instrukcji:

• Wyjąć wtyczkę z gniazda.

• Nacisnąć przycisk (8) aby zwolnić pojemnik kurzowy i wyjąć ten pojemnik (rys. G).

• Przytrzymać worek kurzowy nad koszem na śmieci. Opróżnić zawartość worka kurzowego. Aby to zrobić, zwolnic przycisk pokrywki pojemnika kurzowego (14) (rys. H).

• Zamknąć płytę bazową ponownie, tak że zatrzaśnie się na miejscu. Filtr ochrony silnika (w pojemniku kurzowym) Czyszczenie filtra (urządzenie cyklonowe)

• Proszę wyciągnąć wtyczkę z gniazdka.

• Nacisnąć przycisk (8) aby zwolnić pojemnik kurzowy i wyjąć ten pojemnik (rys. G).

• Trzymając zbiornik kurzu nad koszem na śmieci, opróżnij jego zawartość. Aby to zrobić, zwolnić przy- cisk pokrywki pojemnika kurzowego (14) (rys. H).

• Zamknij płytkę podłogową, aby było słychać odgłos zatrzaskiwania.

• Odblokować pokrywę pojemnika kurzowego, obraca- jąc szybko w lewo. Zdjąć pokrywkę.

• Usunąć ltr zabezpieczający silnik i wyczyścić go poprzez ostukiwanie.

• Odblokować urządzenie cyklonowe, obracając nim szyb- ko w lewo. Zdjąć urządzenie cyklonowe i wyczyścić je.

• Wstawić urządzenie cyklonowe z powrotem do pojem- nika kurzowego i zamknąć poprzez obrót w prawo.

• Wstawić ltr zabezpieczający silnik.

• Nałożyć pokrywkę i zamknąć, kręcąc w prawo.

• Wsunąć pokrywkę tak, aż rozlegnie się kliknięcie. Po co trzecim opróż- nieniu lub w przypadku szczególnie silnych za- brudzeń proszę czyścić ltr pod bieżącą wodą, przepuszczając wodę przez tworzywo ltra w kierunku odwrotnym do pęcherzyków. Filtr proszę ponownie zakładać dopiero po jego całkowi- tym wyschnięciu! UWAGA: Filtrów nie wolno czyścić w pralce a do suszenia nie wolno używać suszarki do włosów. Filtr HEPA Urządzenie posiada również ltr HEPA. Znajdujemy ten ltr pod pokrywą ltra z tyłu urządzenia. By zagwa- rantować nienaganne funkcjonowanie ltra, zalecamy czyszczenie go co 6 miesięcy.

• Proszę wyciągnąć wtyczkę z gniazdka.

• Otworzyć kratkę wentylacyjną poprzez naciśnięcie przycisku „PUSH“ w dolnej części kratki wentylacyjnej.

• Zdjąć kratkę. Zdjąć ltr i wyczyścić zgodnie z opisem. Wstawić ltr z powrotem. Zamknąć kratkę wentylacyj- ną na miejscu, aż rozlegnie się kliknięcie.32 lub Możliwa przyczyna: Ciała obce w wężu ssącym lub dyszy. Co robić: Sprawdź osprzęt, czy nie ma w nim ciał obcych. Dane techniczne Model: ................................................................... BS 1280 Napięcie zasilające: ....................... 220-240 V~, 50/60 Hz Pobór mocy:

max. : ................................................................ 2200 W Stopień ochrony: .............................................................. II Masa netto: ........................................................ ok. 5,9 kg Zastrzega się prawo do zmian technicznych! Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy nisko-napięciowej i kompatybilności elektro- magnetycznej. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymienia- jąc całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komple- cie wraz z dowodem zakupu oraz z ważną kartą gwaran- cyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opako- wania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowiąza- ny jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszko- dzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił ze- wnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilanie z nieodpowiedniego gniazda zasilania, UWAGA: Proszę przestrzegać tej ważnej wskazówki! Czyszczenie może stać się konieczne także po krót- szym czasie, w zależności od okoliczności użycia, np. przy odkurzaniu drobnego kurzu. W przypadku spadku mocy odkurzania proszę czyścić ltry zgodnie z opisem. Jeśli moc odkurzania spadnie nagle podczas pracy odkurzac-za, może to oznaczać zapchane ltry. Czyszczenie i konserwacja OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia proszę zawsze wyciągać wtyczkę z gniazdka!

• Urządzenia parze nie wolno do czyszczenia zanu- rzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.

• Nie używaj ostrych lub ściernych środków czysz- czących. Obudowę należy czyścić suchą szmatką. Przechowywanie

• Proszę poczekać, aż urządzenie zupełnie ostygnie.

• Proszę w całości schować przewód.

• Zaczep haczyk dyszy podłogowej w uchwycie na tylnej ściance urządzenia. Eliminowanie usterek i zakłóceń

• Urządzenieniedziała. Co robić: Sprawdź podłączenie do sieci. Sprawdź położenie wyłącznika.

• Urządzenienieodkurza(brakssania). Możliwa przyczyna: Ustawiona moc ssania jest za niska. Co robić: Sprawdź położenie regulatora. lub Możliwa przyczyna: Zabrudzony zbiornik kurzu lub ltry. Co robić: Opróżnij lub oczyść w/w części.33

• sznurów połączeniowych, sieciowych, żarówek, bate- rii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaści- wego lub niezgodnego z instrukcją jego użytkowa- nia, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistot- ny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustale- nia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszko- dowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłą- cza, nie ogranicza ani nie zawiesza uprawnień kupujące- go wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Usuwanie Znaczenie symbolu „Pojemnik na śmieci“ Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę odda- wać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego uży- cia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.34
