BEDIENUNGSANLEITUNG BS 1280 CLATRONIC

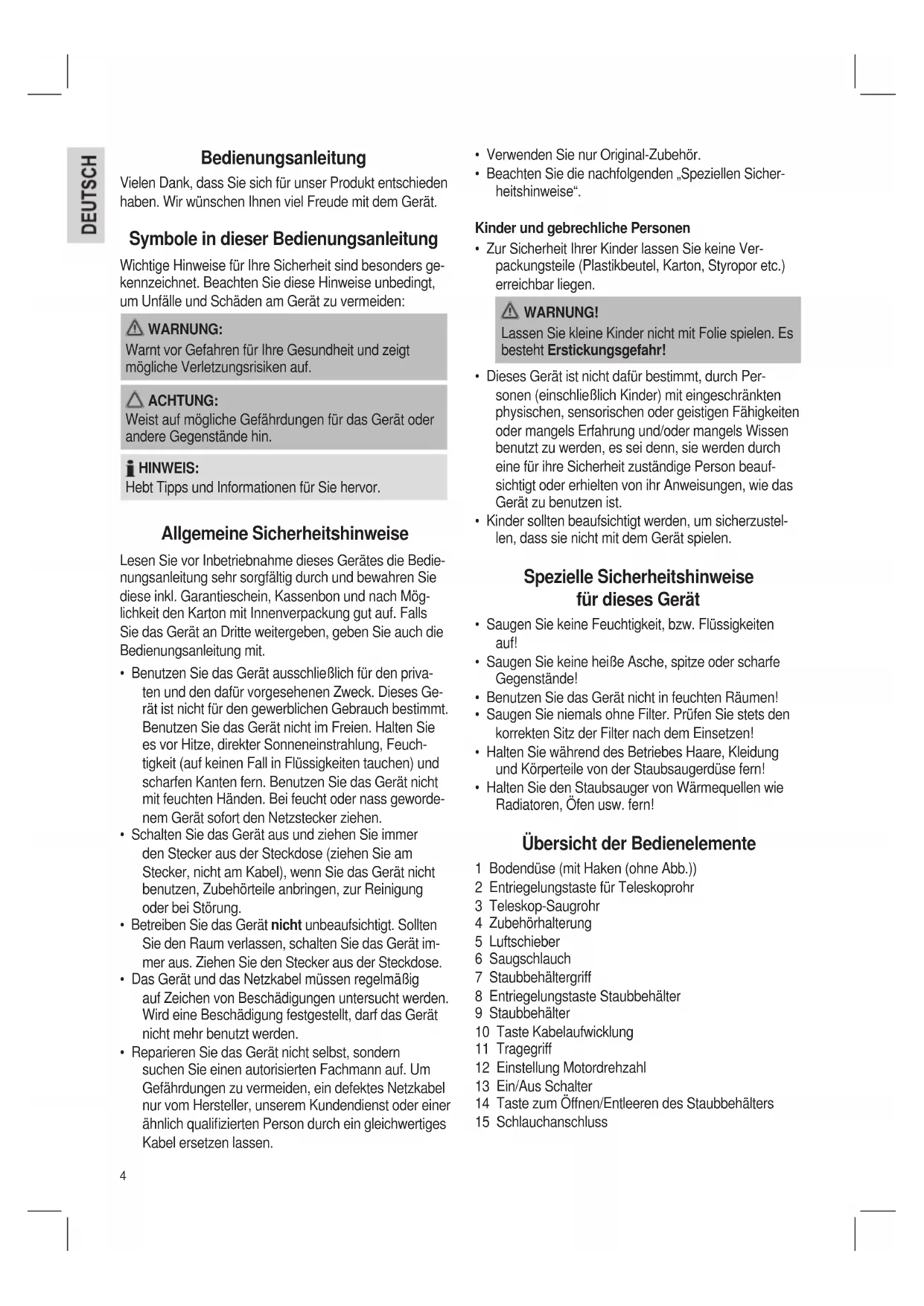

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicher- heitshinweise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Ver- packungsteile (Plastikbeutel, Karton, Styropor etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustel- len, dass sie nicht mit dem Gerät spielen. Spezielle Sicherheitshinweise für dieses Gerät

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

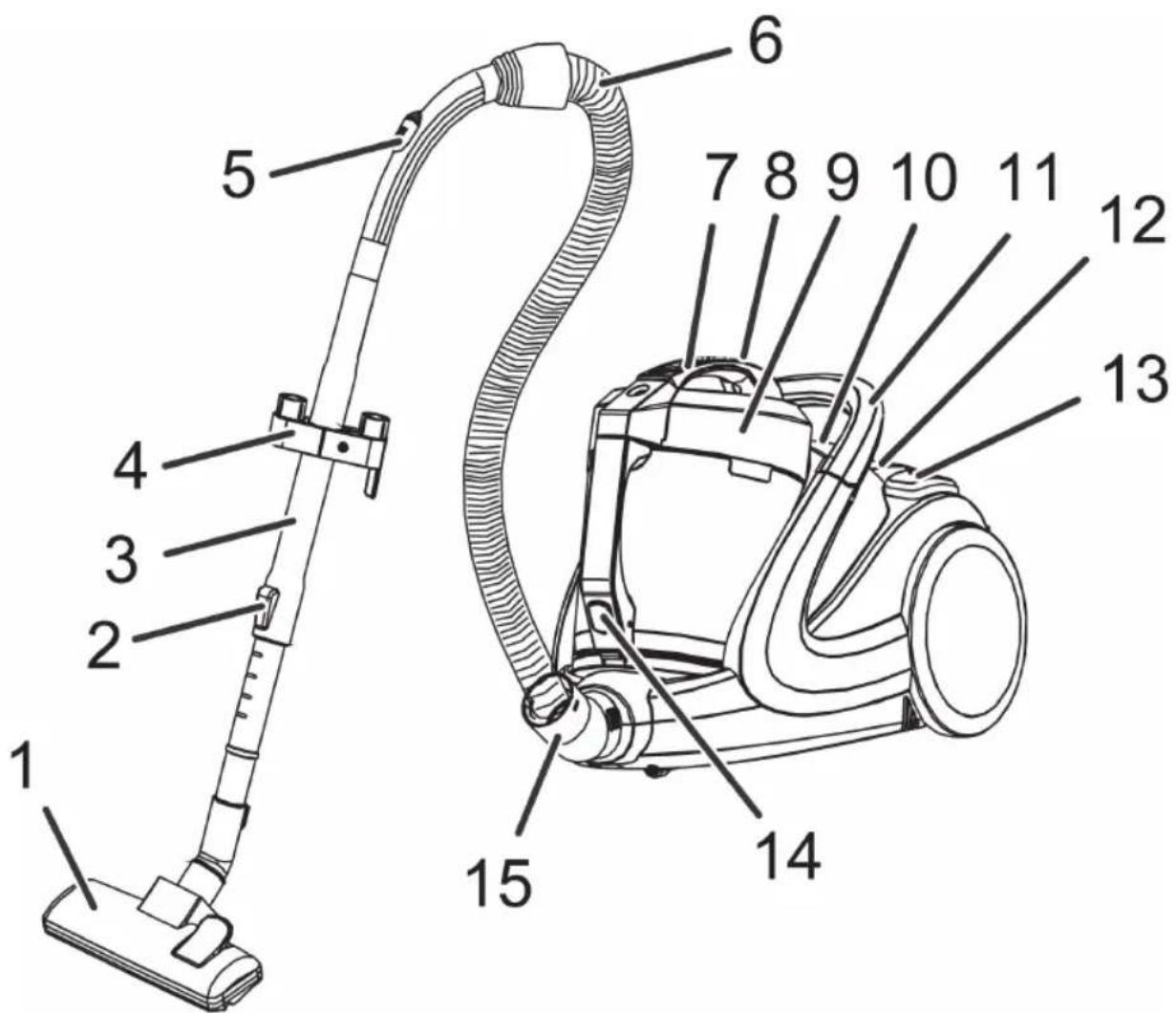

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente 1 Bodendüse (mit Haken (ohne Abb.)) 2 Entriegelungstaste für Teleskoprohr 3 Teleskop-Saugrohr 4 Zubehörhalterung 5 Luftschieber 6 Saugschlauch 7 Staubbehältergriff 8 Entriegelungstaste Staubbehälter 9 Staubbehälter 10 Taste Kabelaufwicklung 11 Tragegriff 12 Einstellung Motordrehzahl 13 Ein/Aus Schalter 14 Taste zum Öffnen/Entleeren des Staubbehälters 15 Schlauchanschluss Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Mög- lichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den priva- ten und den dafür vorgesehenen Zweck. Dieses Ge- rät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuch- tigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass geworde- nem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät im- mer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

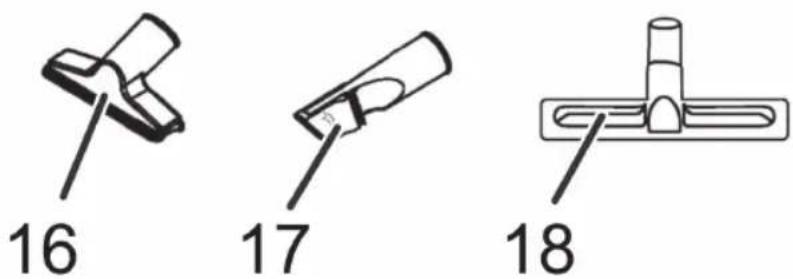

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualizierten Person durch ein gleichwertiges Kabel ersetzen lassen.5 Zubehör 16 Polsterdüse 17 Fugen- und Bürstdüse 18 Parkettbürste Inbetriebnahme

• Stecken Sie den Verbin- dungskopf des Saugschlau- ches in den Schlauchan- schluss, bis er mechanisch einrastet (Abb. A). Um den Schlauch wieder zu lösen, drücken Sie die Taste am Verbindungskopf und ziehen den Schlauch heraus.

• Stecken Sie ggf. das Saug- rohr am Griffstück auf. (Abb. B)

• Montieren Sie die Bodendü- se bzw. das Zubehör. (Abb. C) Teleskop-Saugrohr (Abb. D) Durch das höhenverstellbare Saugrohr, wird eine individuelle Anpassung auf Ihre Körpergröße ermöglicht. Entriegeln Sie die Kupplung durch Drücken der Taste in Pfeilrichtung. Verschieben Sie die Saugrohre wie gewünscht. Zum Verriegeln lösen Sie die Taste, bis es deutlich hörbar einrastet. Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose 230 V ~, 50 Hz. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste mit dem Fuß nach unten drücken.

3. Stellen Sie die Saugleistung mit dem Saugleistungs-

regler ein (MIN bis MAX).

4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. ACHTUNG: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Saugleistungsregler Niedrige Saugleistung: Für Gardinen, empndliche Stoffe. Mittlere Saugleistung: Für hochorige Veloursteppiche und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. Luftschieber (Abb. E) Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-

Schalter aus und ziehen Sie den Stecker aus der Steckdose.

2. Behalten Sie den Stecker in der Hand.

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden. Düsenaufsatz Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. HINWEIS: „2 in 1“ Düse: Zusammengeklappt können Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet. Polsterdüse: Zur Reinigung von Polstern, Vorhängen usw. Bodendüse: Die Bodendüse ist zur leichteren Führung mit Rollen ausgestattet. Zur Reinigung von Teppichen oder glatten Flächen.6 Glatte Böden: Drücken Sie den Hebel mit dem Fuß nach hinten (Abb. F, Pos. 1). Die Bürsten sind jetzt sichtbar. Teppiche: Drücken Sie den Hebel mit dem Fuß nach vorne (Abb. F, Pos. 2). Die Bürsten sind jetzt eingefahren. Parkettbürste: Die Parkettbürste ist zur leichte- ren Führung mit Rollen ausge- stattet. Für größere Flächen, wie Par- kett, Laminat oder Fliesen u. a. Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen ab. Wartung Filter Ihr Gerät verfügt über 4 Filtersysteme. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transpa- renten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsge- schwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Entleeren des Staubbehälters Entleeren Sie den Staubbehälter, wenn die Staubmenge die „MAX“-Markierung erreicht. Gehen Sie dazu wie folgt vor:

• Ziehen Sie den Netzstecker aus der Steckdose.

• Drücken Sie die Taste zum Entriegeln des Staubbehälters (8) und entnehmen Sie den Staub- behälter (Abb. G).

• Halten Sie den Staubbehälter über einen Mülleimer. Entleeren Sie den Inhalt des Staubbe- hälters. Drücken Sie dazu die Entriegelungstaste für Staubbe- hälterverschluss (14) (Abb. H).

• Schließen Sie die Bodenplatte wieder, so dass sie hörbar ein- rastet. Motorschutzfilter (im Staubbehälter) Reinigen des Filtereinsatzes (Zykloneinheit)

• Ziehen Sie den Netzstecker aus der Steckdose.

• Drücken Sie die Taste zum Entriegeln des Staubbe- hälters (8) und entnehmen Sie den Staubbehälter (Abb. G).

• Halten Sie den Staubbehälter über einen Mülleimer. Entleeren Sie den Inhalt des Staubbehälters. Drücken Sie dazu die Entriegelungstaste für Staubbehälterver- schluss (14) (Abb. H).

• Schließen Sie die Bodenplatte wieder, so dass sie hörbar einrastet.

• Entriegeln Sie den Deckel des Staubbehälters durch kurzes Drehen entgegen dem Uhrzeigersinn. Neh- men Sie den Deckel ab.

• Entnehmen Sie den Motorschutzlter und reinigen Sie ihn durch Ausklopfen.

• Entriegeln Sie die Zykloneinheit durch kurzes Drehen entgegen dem Uhrzeigersinn. Nehmen Sie die Zykloneinheit heraus und reinigen Sie sie.

• Setzen Sie die Zykloneinheit wieder in den Staub- behälter ein und verriegeln Sie sie durch Drehen im Uhrzeigersinn.

• Legen Sie den Motorschutzlter ein.

• Setzen Sie den Deckel auf und verriegeln Sie ihn durch Drehen im Uhrzeigersinn.

• Befestigen Sie den Staubbehälter wieder, bis dieser hörbar einrastet. Nach jedem dritten Entleeren oder bei stär- keren Verschmutzungen reinigen Sie den Filter, indem Sie ießendes Wasser entgegen der Blasrichtung durch das Filtervlies laufen lassen. Setzen Sie diesen nur vollständig getrocknet wieder ein! ACHTUNG: Waschen Sie die Filter niemals in der Waschma- schine und verwenden Sie keinen Haartrockner. HEPA-Filter Desweiteren verfügt Ihr Gerät über einen HEPA-Filter. Sie nden diesen Filter unter der Filterabdeckung auf der Geräterückseite. Um eine einwandfreie Funktion des Filters zu gewährleisten, empfehlen wir, den Filter alle 6 Monate zu reinigen.

• Ziehen Sie den Netzstecker aus der Steckdose.

• Öffnen Sie das Lüftungsgitter durch Drücken der Taste „PUSH“ unten am Lüftungsgitter.7

• Nehmen Sie das Gitter heraus. Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrie- ben. Setzen Sie den Filter wieder ein. Schließen Sie das Lüftungsgitter, bis es einrastet. ACHTUNG: Bitte beachten Sie diesen wichtigen Hinweis! Die Reinigung kann je nach Einsatzbedingungen, z.B. beim Saugen von feinem Staub, auch nach kürzerer Zeit nötig werden. Sollte die Saugleistung Ihres Staubsaugers nachlas- sen, reinigen Sie bitte die Filter, wie beschrieben. Wenn die Saugleistung plötzlich während des Betrie- bes nachlässt, kann dies auch auf eine Verstopfung der Filter hinweisen. Ersatz Motorschutz- sowie HEPA-Filter können Sie über unserem Webshop beziehen: www.shop.clatronic.de Reinigung und Aufbewahrung WARNUNG:

• Ziehen Sie immer den Netzstecker vor der Reini- gung!

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie bitte den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein. Störungsbehebung

• GerätistohneFunktion. Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.

• Gerätsaugtnicht. Mögliche Ursache: Die Saugleistung ist zu gering eingestellt. Abhilfe: Kontrollieren Sie die Position des Reglers. oder Mögliche Ursache: Der Staubbehälter oder die Filter sind verschmutzt. Abhilfe: Entleeren bzw. reinigen Sie die Bauteile. oder Mögliche Ursache: Im Saugschlauch oder der Düse bendet sich ein Fremdkörper. Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 80,0 dB(A) (kein Limit) Technische Daten Modell: ................................................................... BS 1280 Spannungsversorgung: ................. 220-240 V~, 50/60 Hz Leistungsaufnahme:

max. : ................................................................ 2200 W Schutzklasse: ................................................................... II Nettogewicht: ..................................................... ca. 5,9 kg Technische Änderungen vorbehalten! Hinweis zur Richtlinienkonformität Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät BS 1280 in Übereinstimmung mit den grundlegenden Anforderungen, der europäi- schen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) bendet. Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung ge- eignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind

der Kauf des Geräts in Deutschland bei einem un- serer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.8 Bendet sich das Gerät zum Zeitpunkt des Garantie- falls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach

Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht,

die auf der Nichtbeachtung der Gebrauchsanwei- sung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließ- lich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacher- füllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 03 2008 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen. Die schnellste und komfortabelste Möglichkeit ist die An- meldung über unser SLI (Service Logistik International) Internet-Serviceportal. www.sli24.de Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Rekla- mation. Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, kön- nen Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen. Alternativ können Sie uns den Servicefall per E-Mail hotline@clatronic.de oder per Fax 0 21 52 – 20 06 15 97 mitteilen. Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschrei- bung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben. Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versand-aufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei. Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden. Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen. Clatronic International GmbH Industriering Ost 40 D-47906 Kempen Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elek- trogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltun- gen.9 Kinderen en gebrekkige personen
