INSTRUKCJA OBSŁUGI GWS 26230 LVI Professional BOSCH

pl Instrukcja oryginalna

elverktyget monteras.

Wskazówki bezpieczeństwa

Ogólne zasady bezpieczeństwa podczas pracy z

OSTRZEŻENIE Należy przeczytać wszystkie

ostrzeżenia i wskazówki. Nieprze-

strzeganie poniższych ostrzeżeń i wskazówek może stać się

przyczyną porażenia prądem elektrycznym, pożaru i/lub po-

ważnych obrażeń ciała.

Należy zachować wszystkie ostrzeżenia i wskazówki dla

dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za-

silanych energią elektryczną z sieci (z przewodem zasilają-

cym) i do elektronarzędzi zasilanych akumulatorami

(bezprzewodu zasilającego).

Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego

oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie-

czy, gazów lub pyłów. Podczas pracy elektronarzędziem

wytwarzają się iskry, które mogą spowodować zapłon py-

łów lub oparów. u Podczas użytkowania elektronarzędzia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdo-

wały się w bezpiecznej odległości. Czynniki rozprasza-

jące mogą spowodować utratę kontroli nad elektronarzę-

Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi-

kować wtyczek. Podczas pracy elektronarzędziami z

uziemieniem ochronnym nie wolno stosować żadnych

wtyków adaptacyjnych. Oryginalne wtyczki i pasujące

do nich gniazda sieciowe zmniejszają ryzyko porażenia

prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki

ilodówki. Uziemienie ciała zwiększa ryzyko porażenia

prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza

obudowy zwiększa ryzyko porażenia prądem elektrycz-

nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze-

suwania elektronarzędzia; nie wolno też wyjmować

wtyczki z gniazda, pociągając za przewód. Przewód

należy chronić przed wysokimi temperaturami, należy

go trzymać zdala od oleju, ostrych krawędzi i rucho-

mych części urządzenia. Uszkodzone lub splątane prze-

wody zwiększają ryzyko porażenia prądem elektrycznym. u W przypadku pracy elektronarzędziem na wolnym po- wietrzu, należy używać przewodu przedłużającego,

przeznaczonego do zastosowań zewnętrznych. Użycie

przedłużacza przeznaczonego do pracy na zewnątrz

zmniejsza ryzyko porażenia prądem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektrona- rzędzia w wilgotnym otoczeniu, należy podłączyć je do

źródła zasilania wyposażonego w wyłącznik ochronny

różnicowoprądowy. Zastosowanie wyłącznika ochronne-

go różnicowoprądowego zmniejsza ryzyko porażenia prą-

Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z

rozwagą. Nie przystępować do pracy elektronarzę-

dziem w stanie zmęczenia lub będąc pod wpływem

narkotyków, alkoholu lub leków. Chwila nieuwagi pod-

czas pracy może grozić bardzo poważnymi obrażeniami

ciała. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Noszenie osobistego wyposa-

żenia ochronnego – maski przeciwpyłowej, obuwia zpo-

deszwami przeciwpoślizgowymi, kasku ochronnego lub

środków ochrony słuchu (w zależności od rodzaju i zasto-

sowania elektronarzędzia) – zmniejsza ryzyko obrażeń

ciała. u Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed podłączeniem elektronarzędzia do źródła

zasilania i/lub podłączeniem akumulatora, podniesie-

niem albo transportem urządzenia, należy upewnić

się, że włącznik elektronarzędzia znajduje się w pozy-

cji wyłączonej. Przenoszenie elektronarzędzia z palcem 1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsPolski | 139

opartym na włączniku/wyłączniku lub włożenie do gniaz-

da sieciowego wtyczki włączonego narzędzia, może stać

się przyczyną wypadków.

u Przed włączeniem elektronarzędzia należy usunąć

wszystkie narzędzia nastawcze i klucze maszynowe.

Narzędzia lub klucze, pozostawione wruchomych czę-

ściach urządzenia, mogą spowodować obrażenia ciała.

u Należy unikać nienaturalnych pozycji przy pracy. Na-

leży dbać o stabilną pozycję przy pracy i zachowanie

równowagi. Dzięki temu można będzie łatwiej zapano-

wać nad elektronarzędziem w nieprzewidzianych sytu-

u Należy nosić odpowiednią odzież. Nie należy nosić

luźnej odzieży ani biżuterii. Włosy, ubranie i rękawice

należy trzymać zdaleka od ruchomych części. Luźna

odzież, biżuteria lub długie włosy mogą zostać pochwyco-

ne przez ruchome części.

u Jeżeli producent przewidział możliwość podłączenia

odkurzacza lub systemu odsysania pyłu, należy upew-

nić się, że są one podłączone i są prawidłowo stosowa-

ne. Użycie systemu odsysania pyłu może zmniejszyć za-

grożenie zdrowia związane z emisją pyłu.

Obsługa i konserwacja elektronarzędzi

u Nie należy przeciążać elektronarzędzia. Należy do-

brać odpowiednie elektronarzędzie do wykonywanej

czynności. Odpowiednio dobrane elektronarzędzie wy-

kona pracę lepiej i bezpieczniej, z prędkością, do jakiej

u Nie należy używać elektronarzędzia z uszkodzonym

włącznikiem/wyłącznikiem. Elektronarzędzie, którym

nie można sterować za pomocą włącznika/wyłącznika,

stwarza zagrożenie i musi zostać naprawione.

u Przed rozpoczęciem jakichkolwiek prac nastawczych,

przed wymianą osprzętu lub przed odłożeniem elek-

tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe-

go i/lub usunąć akumulator. Ten środek ostrożności

ogranicza ryzyko niezamierzonego uruchomienia elektro-

u Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które nie są z nim obeznane

lub nie zapoznały się z niniejszą instrukcją. Elektrona-

rzędzia w rękach nieprzeszkolonego użytkownika są nie-

u Konieczna jest należyta konserwacja elektronarzę-

dzia. Należy kontrolować, czy ruchome części urzą-

dzenia prawidłowo funkcjonują i nie są zablokowane,

czy nie doszło do uszkodzenia niektórych części oraz

czy nie występują inne okoliczności, które mogą mieć

wpływ na prawidłowe działanie elektronarzędzia.

Uszkodzone części należy naprawić przed użyciem

elektronarzędzia. Wiele wypadków spowodowanych jest

niewłaściwą konserwacją elektronarzędzi.

u Należy stale dbać o czystość narzędzi skrawających i

regularnie je ostrzyć. Starannie konserwowane, ostre

narzędzia skrawające rzadziej się blokują i są łatwiejsze w

u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na-

leży używać zgodnie z ich instrukcjami oraz uwzględ-

niać warunki i rodzaj wykonywanej pracy. Niezgodne z

przeznaczeniem użycie elektronarzędzia może doprowa-

dzić do niebezpiecznych sytuacji.

u Prace serwisowe przy elektronarzędziu mogą być wy-

konywane wyłącznie przez wykwalifikowany personel

i przy użyciu oryginalnych części zamiennych. Gwaran-

tuje to bezpieczną eksploatację elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy ze

szlifierkami kątowymi

Wspólne zasady bezpieczeństwa pracy podczas

szlifowania za pomocą tarcz oraz szlifowania za pomocą

papieru ściernego, obróbki powierzchni za pomocą

szczotek drucianych i cięcia za pomocą tarcz

u Elektronarzędzie jest przeznaczone do pracy jako szli-

fierka, szczotka druciana i przecinarka. Należy zapo-

znać się ze wszystkimi ostrzeżeniami i wskazówkami

dotyczącymi bezpieczeństwa użytkowania oraz ilu-

stracjami i danymi technicznymi, dostarczonymi wraz

z niniejszym elektronarzędziem. Nieprzestrzeganie po-

niższych wskazówek może stać się przyczyną porażenia

prądem elektrycznym, pożaru i/lub poważnych obrażeń

u Elektronarzędziem tym nie należy wykonywać czynno-

ści takich jak polerowanie. Stosowanie elektronarzędzia

do czynności, do których nie jest ono przewidziane, jest

niebezpieczne i może skutkować obrażeniami.

u Nie należy używać osprzętu, który nie jest przeznaczo-

ny do tego elektronarzędzia lub zalecany przez produ-

centa. Fakt, że osprzęt daje się zamontować do elektro-

narzędzia, nie gwarantuje bezpiecznego użycia.

u Dopuszczalna prędkość obrotowa stosowanego narzę-

dzia roboczego musi być co najmniej równa podanej

na elektronarzędziu prędkości maksymalnej. Narzę-

dzia robocze, obracające się z szybszą niż dopuszczalna

prędkością, mogą pęknąć, a ich fragmenty odprysnąć.

u Średnica zewnętrzna i grubość stosowanego narzę-

dzia roboczego muszą odpowiadać wymiarom zaleca-

nym dla danego elektronarzędzia. Nieprawidłowe roz-

miary narzędzi roboczych utrudniają działanie elementów

zabezpieczających oraz ich kontrolę.

u Gwintowane narzędzia robocze muszą być dokładnie

dopasowane do gwintu wrzeciona. Otwór narzędzi ro-

boczych montowanych przy użyciu kołnierzy musi do-

kładnie pasować do średnicy kołnierza. Narzędzia ro-

bocze, które nie pasują dokładnie do osprzętu montażo-

wego elektronarzędzia, obracają się nierównomiernie,

wywołując silne drgania i grożąc utratą panowania nad

u W żadnym wypadku nie należy używać uszkodzonego

osprzętu. Przed każdym użyciem należy skontrolować

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)140 | Polski

narzędzia robocze, np. tarcze ścierne pod kątem ubyt-

ków i pęknięć, talerze szlifierskie pod kątem pęknięć,

starcia lub nadmiernego zużycia, a szczotki druciane

pod kątem luźnych lub połamanych drutów. W razie

upadku elektronarzędzia lub narzędzia roboczego, na-

leży sprawdzić, czy nie uległo ono uszkodzeniu i ewen-

tualnie użyć innego, nieuszkodzonego narzędzia. Po

sprawdzeniu i zamocowaniu narzędzia roboczego,

elektronarzędzie należy włączyć na minutę na najwyż-

sze obroty bez obciążenia, zwracając przy tym uwagę,

by osoba obsługująca i osoby postronne znajdujące

się w pobliżu, znalazły się poza strefą obracającego

się narzędzia. Uszkodzone narzędzia łamią się najczę-

ściej w tym czasie próbnym.

u Należy stosować środki ochrony osobistej. W zależno-

ści od zastosowania należy stosować maskę ochronną,

gogle lub okulary ochronne. W zależności od rodzaju

pracy, należy nosić maskę przeciwpyłową, środki

ochrony słuchu, rękawice ochronne oraz specjalny

fartuch, chroniący przed małymi cząstkami ścierane-

go i obrabianego materiału. Należy chronić oczy przed

unoszącymi się w powietrzu ciałami obcymi, powstałymi

w czasie pracy. Maska przeciwpyłowa i ochronna dróg od-

dechowych muszą filtrować powstający podczas pracy

pył. Oddziaływanie hałasu o dużym natężeniu przez dłuż-

szy okres czasu, możne spowodować utratę słuchu.

u Osoby postronne powinny znajdować się w bezpiecz-

nej odległości od strefy zasięgu elektronarzędzia. Każ-

dy, kto znajduje się w pobliżu pracującego elektrona-

rzędzia, musi stosować środki ochrony osobistej.

Odłamki obrabianego elementu lub pękniętego narzędzia

roboczego mogą zostać odrzucone na dużą odległość i

spowodować obrażenia u osoby znajdującej się nawet po-

za bezpośrednią strefą zasięgu.

u Podczas wykonywania prac, przy których narzędzie

skrawające mogłoby natrafić na ukryte przewody

elektryczne lub na własny przewód zasilający, elektro-

narzędzie należy trzymać wyłącznie za izolowane po-

wierzchnie. Kontakt z przewodem elektrycznym pod na-

pięciem może spowodować przekazanie napięcia na nie-

izolowane części metalowe elektronarzędzia, grożąc po-

rażeniem prądem elektrycznym.

u Przewód sieciowy należy trzymać z dala od obracają-

cych się narzędzi roboczych. W przypadku utraty kon-

troli nad narzędziem, przewód sieciowy może zostać

przecięty lub wciągnięty, a dłoń lub cała ręka mogą do-

stać się pod obracające się narzędzie robocze.

u Nigdy nie wolno odkładać elektronarzędzia przed cał-

kowitym zatrzymaniem się narzędzia roboczego. Ob-

racające się narzędzie może zaklinować się w obrabianej

powierzchni, w konsekwencji czego elektronarzędzie za-

cznie zachowywać się w sposób niekontrolowany.

u Nie wolno przenosić uruchomionego elektronarzędzia.

Przypadkowy kontakt ubrania z obracającym się narzę-

dziem roboczym może spowodować jego wciągnięcie i

kontakt narzędzia roboczego z ciałem osoby obsługują-

u Należy regularnie czyścić szczeliny wentylacyjne elek-

tronarzędzia. Wentylator silnika wciąga pył do obudowy,

a duże nagromadzenie pyłu metalowego może spowodo-

wać zagrożenie elektryczne.

u Nie należy używać elektronarzędzia w pobliżu mate-

riałów łatwopalnych. Iskry mogą spowodować ich za-

u Nie należy używać narzędzi roboczych, które wymaga-

ją stosowania płynnych środków chłodzących. Użycie

wody lub innych płynnych środków chłodzących grozi po-

rażeniem lub udarem elektrycznym.

Odrzut i odpowiednie ostrzeżenia

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie

lub zahaczenie obracającego się narzędzia, np. tarczy ścier-

nej lub tnącej, talerza szlifierskiego, szczotki drucianej itp.

Zablokowanie lub zahaczenie prowadzi do nagłego zatrzy-

mania obracającego się narzędzia roboczego. Niekontrolo-

wane elektronarzędzie zostanie w związku z tym szarpnięte

w kierunku przeciwnym do kierunku obrotu narzędzia robo-

Gdy np. tarcza ścierna zahaczy się lub zablokuje, zagłębiona

w materiale krawędź tarczy może przeciąć powierzchnię, po-

wodując wypadnięcie tarczy z materiału lub odrzut elektro-

narzędzia. Ruch tarczy ściernej (w kierunku osoby obsługują-

cej lub od niej) uzależniony jest wtedy od kierunku ruchu tar-

czy w miejscu zablokowania. W takich warunkach może tak-

że dojść do pęknięcia tarczy ściernej.

Odrzut jest następstwem niewłaściwego i/lub błędnego spo-

sobu użycia elektronarzędzia lub zastosowania go w niewła-

ściwych warunkach. Można go uniknąć przez zachowanie

opisanych poniżej odpowiednich środków ostrożności.

u Elektronarzędzie należy mocno trzymać, a ciało i ra-

mię ustawić w pozycji, umożliwiającej złagodzenie siły

odrzutu. Jeżeli w skład wyposażenia standardowego

wchodzi rękojeść dodatkowa, należy jej zawsze uży-

wać, żeby mieć jak największą kontrolę nad siłami od-

rzutu lub momentem obrotowym podczas rozruchu.

Osoba obsługująca elektronarzędzie może kontrolować

reakcje na zwiększający się moment obrotowy lub siły od-

rzutu poprzez zastosowanie odpowiednich środków

u Nie należy nigdy trzymać rąk w pobliżu obracającego

się narzędzia roboczego. Wskutek odrzutu narzędzie ro-

bocze może zranić rękę.

u Należy zachować taką pozycję, aby znajdować się jak

najdalej od strefy zasięgu elektronarzędzia w przy-

padku wystąpienia odrzutu. Na skutek odrzutu elektro-

narzędzie przemieszcza się w kierunku przeciwnym do ru-

chu tarczy w miejscu zablokowania.

u Należy zachować szczególną ostrożność w przypadku

obróbki narożników, ostrych krawędzi itp. Należy uni-

kać sytuacji, w której narzędzie robocze mogłoby od-

bić się od powierzchni lub zahaczyć o nią. Obracające

się narzędzie robocze jest bardziej podatne na zaklesz-

czenie przy obróbce kątów, ostrych krawędzi lub gdy zo-

stanie odbite. Może to stać się przyczyną utraty panowa-

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsPolski | 141

u Nie należy montować w elektronarzędziu tarcz łańcu-

chowych ani zębatych. Narzędzia robocze tego typu

często powodują odrzut i w efekcie utratę kontroli nad

Szczególne zasady bezpieczeństwa pracy podczas

szlifowania i cięcia za pomocą tarcz

u Należy używać wyłącznie tarcz zalecanych dla danego

elektronarzędzia oraz osłon przeznaczonych do danej

tarczy. Tarcz, które nie są przeznaczone do stosowania z

elektronarzędziem, nie można należycie zabezpieczyć.

Takie tarcze są niebezpieczne.

u Powierzchnia szlifująca tarczy z obniżonym (wklę-

słym) środkiem musi być zamocowana poniżej płasz-

czyzny krawędzi osłony. Nieprawidłowo zamocowana

tarcza, wystająca poza płaszczyznę krawędzi osłony, nie

będzie odpowiednio zabezpieczona.

u Osłona musi być dobrze przymocowana do elektrona-

rzędzia, a jej ustawienie musi gwarantować jak naj-

większy stopień bezpieczeństwa. Oznacza to, że frag-

ment tarczy, zwrócony w stronę osoby obsługującej,

musi być w jak największym stopniu zasłonięty. Osło-

na chroni osobę obsługującą przed odłamkami pękniętej

tarczy, przypadkowym kontaktem z tarczą oraz iskrami,

od których mogłoby zapalić się ubranie.

u Tarcz należy używać tylko zgodnie z przeznaczeniem.

Na przykład: nie wolno szlifować boczną powierzchnią

tarczy tnącej. Tarcze tnące są przeznaczone do szlifowa-

nia obwodowego. Wpływ sił bocznych na te tarcze może

doprowadzić do ich pęknięcia.

u Do wybranej tarczy należy używać zawsze nieuszko-

dzonych kołnierzy mocujących o właściwie dobranej

średnicy. Odpowiednie kołnierze podtrzymują tarczę,

zmniejszając tym samym prawdopodobieństwo jej pęk-

nięcia. Kołnierze do tarcz tnących mogą różnić się od koł-

nierzy przeznaczonych do tarcz szlifierskich.

u Nie wolno używać zużytych tarcz przeznaczonych do

większych elektronarzędzi. Tarcze przeznaczone do

większych elektronarzędzi nie są odpowiednie do pracy z

wyższą prędkością obrotową, która jest charakterystycz-

na dla mniejszych elektronarzędzi, i mogą pęknąć.

Dodatkowe zasady bezpieczeństwa podczas cięcia tarczą

u Nie wolno dopuszczać do przekrzywienia się tarczy w

materiale ani stosować zbyt dużego nacisku na tar-

czę. Nie należy próbować ciąć zbyt grubych elemen-

tów. Przeciążona tarcza jest bardziej podatna na wygina-

nie się lub zakleszczenie w szczelinie, co powoduje wzrost

prawdopodobieństwa odrzutu lub pęknięcia tarczy.

u Nie należy stawać na linii obracającej się tarczy ani za

nią. W razie odrzutu elektronarzędzie może odskoczyć w

u W razie zakleszczenia się tarczy lub przerwania opera-

cji cięcia z jakiegokolwiek powodu, należy wyłączyć

elektronarzędzie, trzymając je w bezruchu do momen-

tu całkowitego zatrzymania się tarczy. Nie wolno wyj-

mować tarczy z przecinanego elementu, gdy tarcza

znajduje się w ruchu, gdyż może to doprowadzić do

odrzutu. Należy zbadać przyczynę zakleszczenia się tar-

czy i podjąć stosowne działania w celu wyeliminowania

u Nie wolno wznawiać operacji cięcia, gdy tarcza znaj-

duje się w przecinanym elemencie. Tarczę można

ostrożnie włożyć w naciętą szczelinę, dopiero gdy

osiągnie pełną prędkość obrotową. Jeżeli elektronarzę-

dzie zostanie ponownie uruchomione, gdy tarcza znajduje

się w przecinanym elemencie, tarcza może zakleszczyć

się, wyskoczyć z materiału albo spowodować odrzut.

u Duże płyty i duże obrabiane elementy należy pode-

przeć, aby zminimalizować ryzyko zakleszczenia się

tarczy i odrzutu narzędzia. Duże płyty mają tendencję

do uginania się pod własnym ciężarem. Podpory należy

ustawiać pod przecinanym elementem w pobliżu linii cię-

cia i na krawędziach elementu, po obu stronach tarczy.

u Należy zachować szczególną ostrożność w przypadku

wykonywania cięć wgłębnych w istniejących ścianach

bądź innych nieprzejrzystych obszarach. Wystająca

tarcza może przeciąć rury z gazem lub wodą, przewody

elektryczne lub obiekty, które mogą spowodować odrzut.

Zasady bezpieczeństwa pracy podczas szlifowania

u Nie należy używać zbyt dużych arkuszy papieru ścier-

nego. Przy doborze papieru ściernego należy kiero-

wać się zaleceniami producenta. Zbyt duży papier

ścierny, wystający poza obręb tarczy szlifierskiej, grozi

skaleczeniem i może spowodować wyszczerbienie lub

szybkie zużycie tarczy, a także odrzut.

Zasady bezpieczeństwa podczas oczyszczania

powierzchni szczotką drucianą

u Należy pamiętać, że nawet podczas zwykłej pracy

szczotka może tracić druty. Nie należy przeciążać dru-

tów poprzez zbyt mocne dociskanie szczotki do po-

wierzchni Wyrzucane w powietrze druty mogą z łatwo-

ścią przebić lekkie ubranie i/lub skórę.

u Jeżeli podczas oczyszczania powierzchni szczotką

drucianą zalecane jest używanie osłony, należy uwa-

żać, aby szczotka tarczowa lub szczotka druciana nie

dotykały osłony. Szczotka tarczowa lub druciana może

podczas pracy zwiększyć swoją średnicę wskutek obcią-

żenia oraz w wyniku działania siły odśrodkowej.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Należy nosić okulary ochronne.

u Należy używać odpowiednich detektorów w celu zlo-

kalizowania instalacji lub zwrócić się o pomoc do lo-

kalnego dostawcy usługi. Kontakt z przewodami znajdu-

jącymi się pod napięciem może doprowadzić do powsta-

nia pożaru lub porażenia elektrycznego. Uszkodzenie

przewodu gazowego może doprowadzić do wybuchu.

Wniknięcie do przewodu wodociągowego powoduje szko-

dy rzeczowe lub może spowodować porażenie elektrycz-

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)142 | Polski u Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze szlifierskie rozgrzewają się podczas

obróbki do bardzo wysokich temperatur. u W przypadku przerwy w dopływie zasilania, np. po awarii prądu lub po wyjęciu wtyczki z gniazdka, należy

odblokować włącznik/wyłącznik i ustawić go w pozycji

wyłączonej. W ten sposób można zapobiec niezamierzo-

nemu włączeniu elektronarzędzia. u Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu wurządzeniu mocującym lub

imadle jest bezpieczniejsze niż trzymanie go w ręku.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki

dotyczące bezpieczeństwa i zalecenia. Nie-

przestrzeganie wskazówek dotyczących bez-

pieczeństwa izaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do cięcia, szlifowania i

szczotkowania materiałów metalowych i kamiennych bez

W przypadku cięcia za pomocą spajanych materiałów ścier-

nych należy użyć specjalnej pokrywy ochronnej do cięcia.

Podczas cięcia kamienia należy zadbać o odpowiednie odsy-

Przy zastosowaniu atestowanych narzędzi szlifierskich elek-

tronarzędzie można użyć również do szlifowania papierem.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-

si się do schematu elektronarzędzia na stronach graficznych.

Przycisk blokady wrzeciona

System tłumienia drgań

Rękojeść dodatkowa (powierzchnia izolowana)

Klucz widełkowy do nakrętki mocującej

Pokrywa ochronna do szlifowania

Dźwignia mocująca pokrywę ochronną

Śruba do precyzyjnej regulacji pokrywy ochronnej

Kołnierz mocujący z uszczelką

Tarcza garnkowa z nasypem z węglika spiekanego

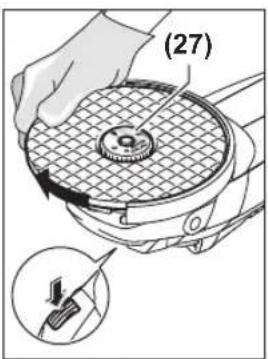

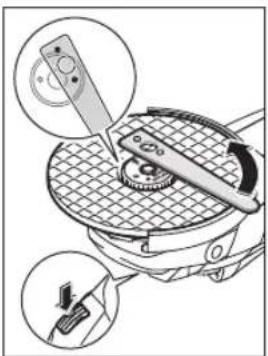

Szybkozaciskowa nakrętka mocująca

Pokrywa ochronna (osłona) do cięcia

Rękojeść (powierzchnia izolowana)

Wrzeciono szlifierki

Diamentowa tarcza tnąca

Pokrywa odsysająca do cięcia z prowadnicą sanecz-

Podkładki dystansowe

Gumowy talerz szlifierski

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt-

kowania nie wchodzi w standardowy zakres dostawy. Kom-

pletny asortyment wyposażenia dodatkowego można zna-

leźć w naszym katalogu osprzętu.

Moc nominalna W 2200 2200 2400

Moc wyjściowa W 1500 1500 1600

Nominalna prędkość obrotowa min

Maks. średnica tarczy szlifierskiej mm 180 230 180

Gwint wrzeciona szlifierki M 14 M 14 M 14

Maks. długość gwintu wrzeciona mm 25 25 25

Ogranicznik prądu rozruchowego ● ● ●

Zabezpieczenie przed ponownym rozruchem ● ● ●

Zabezpieczenie przed odrzutem ● ● ●

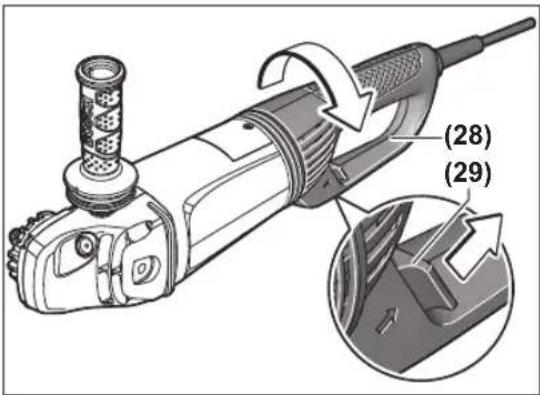

Obrotowa rękojeść główna − − ●

Waga zgodnie z EPTA-Procedure 01:2014

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsPolski | 143

Szlifierka kątowa GWS22-180 LVI GWS22-230 LVI GWS24-180 LVI

– Z rękojeścią dodatkową tłumiącą drgania kg 5,3 5,4 5,4

– Ze standardową rękojeścią dodatkową kg 5,2 5,3 5,3

Moc nominalna W 2400 2600 2600

Moc wyjściowa W 1600 1650 1650

Nominalna prędkość obrotowa min

Maks. średnica tarczy szlifierskiej mm 230 180 230

Gwint wrzeciona szlifierki M 14 M 14 M 14

Maks. długość gwintu wrzeciona mm 25 25 25

Ogranicznik prądu rozruchowego ● ● ●

Zabezpieczenie przed ponownym rozruchem ● ● ●

Zabezpieczenie przed odrzutem ● ● ●

Obrotowa rękojeść główna ● ● ●

Waga zgodnie z EPTA-Procedure 01:2014

– Z rękojeścią dodatkową tłumiącą drgania kg 5,5 5,5 5,6

– Ze standardową rękojeścią dodatkową kg 5,4 5,4 5,5

/ II / II / II Dane obowiązują dla napięcia znamionowego [U] 230V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji pro-

duktu sprzedawanych w niektórych krajach dane te mogą się różnić.

Dotyczy tylko elektronarzędzi bez ogranicznika prądu rozruchowego: podczas włączania urządzenia mogą występować okresowe spadki napię-

cia. W przypadku niekorzystnych warunków działania sieci może dojść do zakłóceń pracy innych urządzeń. W przypadku impedancji źródła zasila-

nia mniejszej niż 0,25 omów nie należy się liczyć z żadnymi zakłóceniami.

Informacje o emisji hałasu i drgań

GWS22-180 LVI GWS22-230 LVI GWS24-180 LVI

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN60745-2-3.

Określony wg skaliA typowy poziom hałasu emitowanego przez urządzenie wynosi

Poziom ciśnienia akustycznego

Poziom mocy akustycznej

Niepewność pomiaru K Stosować środki ochrony słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN60745-2-3:

Szlifowanie powierzchni (ścieranie):

Szlifowanie papierem ściernym:

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN60745-2-3.

Określony wg skaliA typowy poziom hałasu emitowanego przez urządzenie wynosi

Poziom ciśnienia akustycznego

Poziom mocy akustycznej

Niepewność pomiaru K Stosować środki ochrony słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN60745-2-3:

Szlifowanie powierzchni (ścieranie):

Szlifowanie papierem ściernym:

Podany w niniejszej instrukcji poziom emisji hałasu został

zmierzony zgodnie z określoną normą procedurą pomiarową

i może zostać użyty do porównywania elektronarzędzi. Moż-

na go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawo-

wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie

użyte zostanie do innych zastosowań lub z innymi narzędzia-

mi roboczymi, a także jeśli nie będzie wystarczająco konser-

wowane, poziom drgań może odbiegać od podanego. Poda-

ne powyżej przyczyny mogą spowodować podwyższenie

ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pra-

cy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, ma-

jące na celu ochronę osoby obsługującej przed skutkami eks-

pozycji na drgania, np.: konserwacja elektronarzędzia i na-

rzędzi roboczych, zapewnienie odpowiedniej temperatury,

aby nie dopuścić do wyziębienia rąk, właściwa organizacja

czynności wykonywanych podczas pracy.

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu należy wyjąć wtyczkę z gniazda.

Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej

podczas pracy urządzeniem lub wprzypadku uszkodzenia

uchwytów na osłonie lub elektronarzędziu, elektronarzędzie

należy bezzwłocznie odesłać do punktu obsługi klienta (ad-

resy są podane w rozdziale „Obsługa klienta oraz doradztwo

dotyczące użytkowania“.

Pokrywa ochronna do szlifowania

Otworzyć dźwignię mocującą (8). Założyć pokrywę ochron-

ną (6) tak, aby występ ustalający (7) zaskoczył w rowku,

umieszczonym na szyjce wrzeciona, a kołnierz oporowy po-

krywy ochronnej nasunął się całkowicie na kołnierz elektro-

narzędzia, a następnie ustawić pokrywę ochronną (6) w żą-

danej pozycji. Zamknąć dźwignię mocującą (8).

u Osłonę (6) należy ustawić w taki sposób, aby zapew-

nić osobie obsługującej ochronę przed padającymi

Siłę mocowania zamknięcia pokrywy ochronnej (6) można

zmieniać, odkręcając lub dokręcając śrubę regulacyjną (9).

Należy zwrócić uwagę na poprawność osadzenia pokrywy

ochronnej (6) i regularnie ją kontrolować.

Wskazówka: Występy ustalające na pokrywie ochronnej (6)

uniemożliwiają zamontowanie pokrywy ochronnej, która nie

pasuje do danego elektronarzędzia.

Pokrywa ochronna (osłona) do cięcia

u W przypadku cięcia za pomocą spajanych materiałów

ściernych należy użyć specjalnej pokrywy ochronnej

u Podczas cięcia kamienia należy zadbać o odpowiednie

Pokrywę ochronną do cięcia (15) montuje się w taki sam

sposób jak pokrywę ochronną do szlifowania (6).

Pokrywa odsysająca do cięcia z prowadnicą saneczkową

Pokrywę odsysającą do cięcia z prowadnicą saneczkową

(20) montuje się w taki sam sposób jak pokrywę ochronną

u Elektronarzędzia należy używać wyłącznie z zamonto-

waną rękojeścią dodatkową (4).

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsPolski | 145

u Elektronarzędzia nie wolno używać, jeżeli rękojeść do-

datkowa jest uszkodzona. Nie wolno w żaden sposób

modyfikować rękojeści dodatkowej.

Rękojeść dodatkową (4) należy przykręcić po prawej lub le-

wej stronie głowicy, w zależności od rodzaju pracy.

System tłumienia drgań

Zintegrowany system tłumie-

nia drgań obniża poziom

drgań występujących pod-

u Elektronarzędzia nie wolno używać, jeżeli element tłu-

miący jest uszkodzony.

u Przed pracami z użyciem gumowego talerza szlifier-

skiego (23) lub szczotki garnkowej / szczotki tarczo-

wej / listkowej tarczy szlifierskiej należy zawsze za-

montować osłonę ręki (21).

Osłonę ręki (21) mocuje się razem z rękojeścią

Montaż narzędzi szlifierskich

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu należy wyjąć wtyczkę z gniazda.

u Nie należy dotykać tarcz szlifierskich i tnących, zanim

nie ostygną. Tarcze szlifierskie rozgrzewają się podczas

obróbki do bardzo wysokich temperatur.

Oczyścić wrzeciono szlifierki (18) i wszystkie części, które

mają zostać zamontowane.

Aby zamocować lub zwolnić narzędzia szlifierskie, należy

użyć przycisku blokady wrzeciona (1), który unieruchamia

u Przycisk blokady wolno nacisnąć jedynie wtedy, gdy

wrzeciono szlifierki jest całkowicie nieruchome. W

przeciwnym wypadku może dojść do uszkodzenia elektro-

Szybkozaciskowa nakrętka mocująca

Aby uprościć montaż narzędzi szlifierskich iwyeliminować

stosowanie dodatkowych narzędzi (kluczy), można zamiast

zwykłej nakrętki mocującej (13) zastosować szybkozacisko-

wą nakrętkę mocującą (14).

u Szybkozaciskowa nakrętka mocująca (14) może być

stosowana wyłącznie do tarcz szlifierskich lub tną-

Należy stosować wyłącznie nieuszkodzone i prawidłowo

działające szybkozaciskowe nakrętki mocujące (14).

W czasie montażu należy zwrócić uwagę, by strona szyb-

kozaciskowej nakrętki mocującej zawierająca oznacze-

nia (14) nie była skierowana w stronę tarczy szlifierskiej;

strzałka musi pokrywać się ze wskaźnikiem (27).

Nacisnąć przycisk blokady

wrzeciona (1), aby unieru-

chomić wrzeciono szlifierki.

Aby dokręcić szybkozaci-

skową nakrętkę mocującą,

należy energicznym ruchem

obrócić tarczę szlifierską w

kierunku zgodnym z ruchem

Prawidłowo zamocowaną,

nieuszkodzoną szybkozaci-

skową nakrętkę mocującą

można łatwo odkręcić ręką,

obracając pierścień radeł-

kowany w kierunku prze-

ciwnym do ruchu wskazó-

wek zegara. Zbyt mocno

dokręconej szybkozaci-

skowej nakrętki mocują-

cej nie wolno odkręcać za

pomocą kombinerek, lecz

należy użyć klucza wideł-

kowego. Przyłożyć klucz widełkowy tak, jak pokazano na ry-

Tarcza szlifierska/tnąca

Należy wziąć pod uwagę wymiary narzędzi szlifierskich.

Średnica otworu musi pasować do kołnierza mocującego.

Nie należy stosować żadnych adapterów, złączek ani zwę-

Używając diamentowych tarcz tnących, należy zwrócić uwa-

gę, by strzałka wskazująca kierunek umieszczona na tarczy

odpowiadała kierunkowi obrotów elektronarzędzia (zob.

strzałka wskazująca kierunek obrotu umieszczona na głowicy

Kolejność montażu pokazana jest na stronach graficznych.

Tarczę szlifierską/tnącą należy zamocować za pomocą na-

krętki mocującej(13) dokręcanej kluczem widełkowym

(zob. „ Szybkozaciskowa nakrętka mocująca

u Po zamontowaniu narzędzia szlifierskiego, a przed

uruchomieniem szlifierki należy sprawdzić, czy narzę-

dzie szlifierskie jest właściwie zamocowane i czy może

się swobodnie obracać. Upewnić się, czy narzędzie

szlifierskie nie zahacza o pokrywę ochronną lub o inny

element elektronarzędzia.

W kołnierzu mocującym (10) na podtoczeniu

znajduje się uszczelka (o-ring). Jeżeli brakuje

tej uszczelki lub jest ona uszkodzona, koł-

nierz mocujący (10) należy koniecznie wymie-

nić przed przystąpieniem do dalszej eksploata-

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)146 | Polski

Listkowa tarcza szlifierska u Przed pracami z użyciem listkowej tarczy szlifierskiej należy zawsze zamontować osłonę ręki (21).

Gumowy talerz szlifierski u Przed pracami z użyciem gumowego talerza szlifier- skiego (23) należy zawsze zamontować osłonę

Kolejność montażu ukazana jest na stronach graficznych.

Przed zamontowaniem gumowego talerza szlifierskiego (23)

należy założyć dwie podkładki dystansowe (22) na wrzecio-

Założyć okrągłą nakrętkę (25) i dokręcić ją kluczem widełko-

Szczotka garnkowa/tarczowa u Przed pracami z użyciem szczotki garnkowej lub tar- czowej należy zawsze zamontować osłonę ręki (21).

Kolejność montażu ukazana jest na stronach graficznych.

Szczotkę garnkową/tarczową należy nasunąć na wrzeciono

szlifierki tak głęboko, by ściśle przylegała do kołnierza znaj-

dującego się na końcu wrzeciona. Szczotkę garnkową/ta-

rczową należy dokręcić kluczem widełkowym.

Wymagania dotyczące narzędzi szlifierskich

Można stosować wszystkie narzędzia robocze, które zostały

wymienione w niniejszej instrukcji obsługi.

Dopuszczalna prędkość obrotowa [min

s] używanych narzędzi roboczych musi odpowiadać co naj-

mniej wartościom podanym w poniższej tabeli.

Dlatego należy zwrócić uwagę na dopuszczalną prędkość

obrotową lub obwodową podaną na etykiecie narzędzia

Obracanie rękojeści głównej

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

GWS 26-230 LVI u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Rękojeść główną (28) można obracać względem obudowy

silnika o 90° w prawo lub lewo. Pozwala to na ustawienie

włącznika/wyłącznika w wygodniejszej pozycji roboczej w

przypadku specyficznych zastosowań, np. podczas cięcia

przy użyciu pokrywy odsysającej z prowadnicą saneczkową

(20), a także dla osób leworęcznych.

Pociągnąć blokadę rękojeści (29) w kierunku wskazanym

strzałką, ustawiając równocześnie rękojeść główną (28) w

żądanej pozycji, aż zaskoczy w zapadce.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich

z zawartością ołowiu, niektórych gatunków drewna, minera-

łów lub niektórych rodzajów metalu, mogą stanowić zagroże-

nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub

przedostanie się ich do płuc może wywołać reakcje alergicz-

ne i/lub choroby układu oddechowego operatora lub osób

znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są

za rakotwórcze, szczególnie w połączeniu z substancjami do

obróbki drewna (chromiany, impregnaty do drewna). Mate-

riały, zawierające azbest mogą być obrabiane jedynie przez

odpowiednio przeszkolony personel.

– O ile jest to możliwe, należy zawsze stosować system od-

sysania pyłu, dostosowany do rodzaju obrabianego mate-

– Należy zawsze dbać o dobrą wentylację stanowiska pracy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

Należy przestrzegać aktualnie obowiązujących w danym kra-

ju przepisów, regulujących zasady obróbki różnego rodzaju

materiałów. u Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Uruchamianie u Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej elektronarzędzia. Elektronarzędzia

przeznaczone do pracy pod napięciem 230V można

przyłączać również do sieci 220V.

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsPolski | 147

W przypadku eksploatacji elektronarzędzia za pomocą prze-

nośnych agregatów prądotwórczych, niedysponujących wy-

starczającymi rezerwami mocy, względnie odpowiednią re-

gulacją napięcia ze zwiększeniem prądu rozruchowego, mo-

że dojść do zmniejszenia wydajności obróbki lub do nietypo-

wych zachowań przy włączaniu.

Proszę zwrócić uwagę na przydatność zastosowanego agre-

gatu prądotwórczego, szczególnie pod kątem napięcia i czę-

stotliwości zasilania.

Włączanie/wyłączanie

Aby włączyć elektronarzędzie, należy przesunąć włącznik/

wyłącznik (3) do przodu, a następnie go nacisnąć.

Aby zablokować naciśnięty włącznik/wyłącznik (3), należy

przesunąć włącznik/wyłącznik (3) jeszcze dalej do przodu.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy-

łącznik (3) lub jeśli został on zablokowany w pozycji włączo-

nej, najpierw nacisnąć krótko włącznik/wyłącznik (3), a na-

Włącznik/wyłącznik bez blokady (specjalna wersja pro-

duktu sprzedawana w niektórych krajach):

Aby włączyć elektronarzędzie, należy przesunąć włącznik/

wyłącznik (3) do przodu, a następnie go nacisnąć.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy-

u Narzędzia szlifierskie należy kontrolować przed każ-

dym użyciem. Narzędzie szlifierskie musi być prawi-

dłowo zamocowane i musi się swobodnie obracać. Na-

leży przeprowadzić próbę działania trwającą co naj-

mniej jedną minutę (bez obciążenia). Nie wolno uży-

wać uszkodzonych, odkształconych bądź wibrujących

narzędzi szlifierskich. Uszkodzone narzędzia szlifierskie

mogą się złamać i spowodować poważne obrażenia.

Ogranicznik prądu rozruchowego

Elektroniczny ogranicznik prądu rozruchowego ogranicza

pobór mocy podczas włączania elektronarzędzia i umożliwia

eksploatację z bezpiecznikiem 16A.

Wskazówka: Jeżeli elektronarzędzie tuż po włączeniu pra-

cuje z pełną prędkością obrotową, oznacza to awarię ogra-

nicznika prądu rozruchowego i zabezpieczenia przed ponow-

nym rozruchem. Elektronarzędzie należy bezzwłocznie ode-

słać do punktu obsługi klienta (adresy są podane w rozdziale

„Obsługa klienta oraz doradztwo dotyczące użytkowania”.

Zabezpieczenie przed odrzutem

W przypadku nagłego odrzutu elektronarzę-

dzia, spowodowanego np. zablokowaniem się

osprzętu w materiale podczas cięcia, system

elektroniczny odcina zasilanie i wyłącza silnik.

W celu ponownego włączenia elektronarzędzia należy usta-

wić włącznik/wyłącznik (3) w pozycji wyłączonej i ponownie

włączyć elektronarzędzie.

Zabezpieczenie przed ponownym rozruchem

Zabezpieczenie przed ponownym rozruchem zapobiega sa-

moczynnemu włączeniu się elektronarzędzia po przerwie w

W celu ponownego włączenia elektronarzędzia należy usta-

wić włącznik/wyłącznik (3) w pozycji wyłączonej i ponownie

włączyć elektronarzędzie.

Wskazówki dotyczące pracy

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu należy wyjąć wtyczkę z gniazda.

u Należy zachować ostrożność podczas wykonywania

szczelin w ścianach nośnych, zob. rozdział „Wskazów-

ki dotyczące statyki“.

u Jeżeli ciężar własny obrabianego przedmiotu nie gwa-

rantuje stabilnej pozycji, należy go zamocować.

u Elektronarzędzia nie należy przeciążać do tego stop-

nia, że zatrzyma się ono samoczynnie.

u Po silnym obciążeniu elektronarzędzia, należy pozwo-

lić mu pracować przez parę minut na biegu jałowym, w

celu ochłodzenia narzędzia roboczego.

u Elektronarzędzia nie wolno eksploatować przy użyciu

u Nie należy dotykać tarcz szlifierskich i tnących, zanim

nie ostygną. Tarcze szlifierskie rozgrzewają się podczas

obróbki do bardzo wysokich temperatur.

Wskazówka: Nieużywane elektronarzędzie należy odłączyć

od prądu, wyjmując wtyczkę z gniazda. Nawet wyłączone

elektronarzędzie wykazuje niewielkie zużycie prądu, jeżeli

wtyczka pozostaje w gnieździe sieciowym.

Szlifowanie powierzchni

u W żadnym wypadku nie wolno używać tarcz tnących

do szlifowania powierzchni.

Najlepsze efekty przy szlifowaniu powierzchni osiąga się pro-

wadząc tarczę szlifierską pod kątem 30° do 40° w stosunku

do obrabianej powierzchni. Elektronarzędzie należy prowa-

dzić z umiarkowanym dociskiem, przesuwając je raz w jedną,

raz w drugą stronę. Zapobiega to przegrzewaniu się obrabia-

nego przedmiotu oraz jego przebarwieniom lub uszkodze-

niom (wgłębienia, rowki).

Listkowa tarcza szlifierska

Za pomocą listkowej tarczy szlifierskiej (osprzęt) możliwa

jest obróbka powierzchni obłych i profili. W porównaniu do

tradycyjnych tarcz szlifierskich, listkowe tarcze szlifierskie

charakteryzują się znacznie dłuższą żywotnością, wyraźnie

zmniejszonym poziomem emisji hałasu i niższymi temperatu-

u W przypadku cięcia za pomocą spajanych materiałów

ściernych należy użyć specjalnej pokrywy ochronnej

Podczas cięcia należy zwrócić uwagę na równomierny posuw

elektronarzędzia, dostosowany do właściwości obrabianego

materiału. Nie należy wywierać nacisku na tarczę tnącą,

przechylać jej ani wykonywać nią ruchów oscylacyjnych.

Nie wolno wyhamowywać biegu tarczy poprzez wywieranie

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)148 | Polski

Elektronarzędzie należy za-

wsze prowadzić przeciw-

bieżnie do kierunku obro-

tów tarczy. W przeciwnym

razie istnieje niebezpie-

czeństwo, że zostanie ono

w sposób niekontrolowany

wypchnięte ze szczeliny. W

przypadku cięcia profili i rur

czworokątnych, zaleca się

zacząć pracę od najmniej-

u Podczas cięcia kamienia należy zadbać o odpowiednie

u Należy stosować maskę przeciwpyłową.

u Elektronarzędzie wolno stosować wyłącznie do cięcia i

szlifowania na sucho.

Do cięcia kamienia najlepiej jest użyć diamentowej tarczy

Podczas pracy z pokrywą odsysającą do cięcia z prowadnicą

saneczkową (20) należy stosować odpowiedni odkurzacz,

dopuszczony do usuwania pyłu kamiennego. Bosch ma w

swojej ofercie odpowiednie odkurzacze.

Włączyć elektronarzędzie i

oprzeć je przednią częścią

prowadnicy saneczkowej o

obrabiany przedmiot. Pra-

cować z równomiernym po-

suwem, dostosowanym do

właściwości obrabianego

Przy cięciu szczególnie

twardych materiałów, np.

betonu o dużej zawartości żwiru, może dojść do przegrzania,

a tym samym uszkodzenia tarczy diamentowej. Snop iskier

wokół tarczy diamentowej jest objawem jej przegrzania.

Należy wtedy natychmiast przerwać cięcie i ochłodzić tar-

czę, na krótko włączając elektronarzędzie z najwyższą pręd-

kością obrotową, bez obciążenia.

Wyraźnie niższa wydajność cięcia i snop iskier wokół tarczy

to oznaki stępienia diamentowej tarczy tnącej. Można ją na-

ostrzyć, wykonując kilka krótkich cięć w materiałach abrazyj-

nych (np. piaskowcu).

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych podlega przepi-

som normy DIN1053, Część 1 lub przepisom obowiązują-

cym w danym kraju. Przepisów tych należy bezwzględnie

przestrzegać.Przed przystąpieniem do pracy należy skonsul-

tować się z inżynierem odpowiedzialnym za kwestie statycz-

ne, architektem lub kierownikiem budowy.

Konserwacja i serwis

Konserwacja i czyszczenie

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu należy wyjąć wtyczkę z gniazda.

u Utrzymywanie urządzenia i szczelin wentylacyjnych w

czystości gwarantuje prawidłową i bezpieczną pracę.

u W ekstremalnych warunkach pracy należy w miarę

możliwości zawsze korzystać z systemu odsysania py-

łu. Należy też często przedmuchiwać otwory wentyla-

cyjne i stosować wyłącznik ochronny różnicowoprądo-

wy. Podczas obróbki metali może dojść do osadzenia się

wewnątrz elektronarzędzia pyłu metalicznego, mogącego

przewodzić prąd. Może to mieć niekorzystny wpływ na

izolację ochronną elektronarzędzia.

Należy obchodzić się pieczołowicie z osprzętem podczas

przechowywania i podczas pracy.

Jeżeli konieczna okaże się wymiana przewodu przyłączenio-

wego, należy zlecić ją firmie Bosch lub autoryzowanemu ser-

wisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka za-

grożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące

Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa-

cji nabytego produktu oraz dostępu do części zamiennych,

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie

na wszystkie pytania związane z produktami firmy Bosch

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10‑cyfrowego numeru ka-

talogowego, znajdującego się na tabliczce znamionowej pro-

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

Na www.serwisbosch.com znajdą Państwo wszystkie szcze-

góły dotyczące usług serwisowych online.

Pozostałe adresy serwisów znajdują się na stronie:

www.bosch-pt.com/serviceaddresses

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić

do powtórnego przetworzenia zgodnie z obowiązującymi

przepisami ochrony środowiska.

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsČeština | 149

Nie wolno wyrzucać elektronarzędzi razem z

odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady

2012/19/UE w sprawie zużytego sprzętu elektrycznego i

elektronicznego oraz jej transpozycją do prawa krajowego,

niezdatne do użytku elektronarzędzia należy zbierać osobno

i doprowadzić do ponownego przetworzenia zgodnie z obo-

wiązującymi przepisami ochrony środowiska.

vřeteno zablokovali. Pro

kryt na brúsenie (6).

Pri rezaní mimoriadne

Rezne ploče se jako zagriju tijekom rada.

Rezne ploče se jako zagriju tijekom rada.

Rezne ploče se jako zagriju tijekom rada.

Pagriežams galvenais rokturis − − ●

rodyklę ranka sukdami ra-

užveržtą greitai fiksuoja-

ržlę atlaisvinkite rageliniu

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty

odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i

rozporządzeń, oraz że są zgodne z następującymi normami.

Dokumentacja techniczna: *
