BRUKSANVISNING GWS 26230 LVI Professional BOSCH
Produkt- og ydelsesbeskrivelse
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Generelle advarsler om elektroverktøy
ADVARSEL
Les alle advarslene og anvisningene. Feil ved
overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og all informasjonen.
Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.
Sikkerhet på arbeidsplassen
Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med

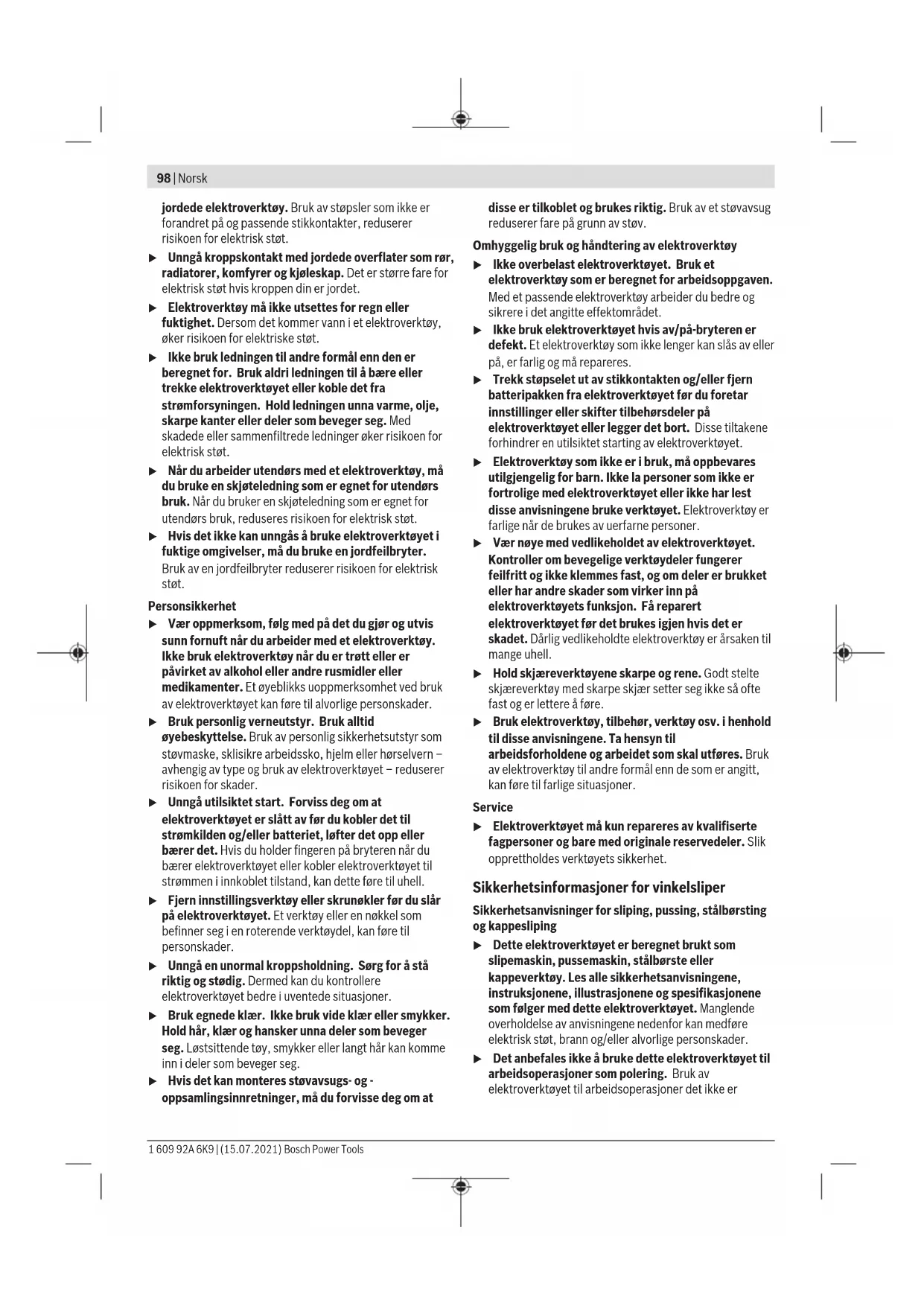

98 | Norsk
jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.
Personsikkerhet
Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at
disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven.
Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteripakken fra elektroverktøyet før du foretar innstillinger eller skifter tilbehørsdeler på elektroverktøyet eller legger det bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Därlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
Service
Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for vinkelsliper
Sikkerhetsanvisninger for sliping, pussing, stålbørsting og kappesliping
Dette elektroverktøyet er beregnet brukt som slipemaskin, pussemaskin, stålbørste eller kappeverktøy. Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Det anbefales ikke å bruke dette elektroverktøyet til arbeidsoperasjoner som polering. Bruk av elektroverktøyet til arbeidsoperasjoner det ikke er
konstruert for, kan innebære risiko og forårsake personskade.
Ikke bruk tilbehør som ikke er utviklet spesielt for dette verktøyet og anbefalt av verktøyprodusenten. Selv om det går an å feste tilbehøret til elektroverktøyet, betyr ikke dette at det er trygt å bruke det.
Det nominelle turtallet til tilbehøret må som minimum være likt maksimumsturtallet som er angitt på elektroverktøyet. Tilbehør som kjøres raskere enn det nominelle turtallet, kan gå i stykker og sprenges.
- Tilbehørets tykkelse og utvendige diameter må ligge innenfor elektroverktøyets nominelle kapasitet.
Tilbehør Tilbehørets tykkelse og utvendige diameter må ligge innenfor elektroverktøyets nominelle kapasitet.med feil dimensjon kan ikke beskyttes eller kontrolleres i tilstrekkelig grad.
Gjengefestet på tilbehøret må passe til gjengene på slipespindelen. I forbindelse med flensmontert tilbehør må spindelhullet på tilbehøret stemme med flensens sentreringsdiameter. Tilbehør som ikke passer til festesystemet på elektroverktøyet, vil kjøre ujevnt og vibrere kraftig og kan dermed føre til at du mister kontrollen.
Ikke bruk skadd tilbehør. Kontroller alltid tilbehøret før bruk. Se etter sprekker og avskalling på slipeskiver, sprekker og slitasje på slipetallerkener og løse eller brukne tråder på stålbørster. Hvis du mister ned elektroverktøyet eller tilbehøret, må du sjekke om det er skadet og eventuelt montere et uskadd tilbehør. Når tilbehøret er kontrollert og montert, må du og eventuelle tilskuere stå utenfor tilbehørets rotasjonsplan og elektroverktøyet kjøres med maksimal hastighet uten belastning i ett minutt. Skadd tilbehør vil normalt gå fra hverandre i løpet av denne testtiden.
Bruk personlig verneutstyr. Avhengig av oppgaven må du bruke ansiktsskjerm, vernebriller eller beskyttelsesbriller. Ved behov må du bruke støvmaske, hørselvern, vernehansker og verkstedforkle som beskytter mot slipespon og små bruddstykker av arbeidsemnet. ∅yevernet skal beskytte mot avfallspartikler i luften fra ulike arbeidsoperasjoner. Støvmasken eller åndedrettsapparatet må kunne filtrere bort partikler som produseres under arbeidsoperasjonen. Langvarig eksponering for støy med høy intensitet kan føre til hørselstap.
Hold tilskuere på trygg avstand fra arbeidsområdet. Alle som befinner seg i arbeidsområdet, må bruke personlig verneutstyr. Bruddstykker av et arbeidsemne eller et ødelagt tilbehør kan fly gjennom luften og forårsake personskade også utenfor selve arbeidsområdet.
Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret kan komme borti skjulte ledninger eller verktøyets ledning. Skjæretilbehør som kommer i berøring med en
strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt.
▶ Hold ledningen slik at den ikke kommer borti det roterende tilbehøret. Hvis du mister kontrollen, kan ledningen bli kuttet eller henge seg fast, og hånden eller armen din kan bli trukket inn i det roterende tilbehøret.
Ikke legg elektroverktøyet fra deg før tilbehøret har stoppet helt. Det roterende tilbehøret kan henge seg fast i underlaget og trekke i elektroverktøyet slik at du mister kontrollen.
Ikke la elektroverktøyet gå mens du bærer det. Utilsiktet berøring med det roterende tilbehøret kan rive opp klærne dine, og trekke tilbehøret inn i kroppen.
Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Viften på motoren trekker støv inn i huset, og for stor opphopning av metallstøv kan utgjøre en elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av lett antennelige materialer. Gnister kan antenne disse materialene.
Ikke bruk tilbehør som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til livsfarlig elektrisk støt.
Tilbakeslag og tilknyttede advarsler
Tilbakeslag er en plutselig reaksjon ved fastklemming eller fasthekting av en slipeskive, slipetallerken, børste eller annet tilbehør. Fastklemming eller fasthekting fører til bråstopp av det roterende tilbehøret. Dette kan i neste omgang føre til at elektroverktøyet tvinges i motsatt retning av tilbehørets rotasjon ved blokkeringspunktet.
Eksempel: Hvis en slipeskive klemmes eller hektes fast i arbeidsemnet, kan den kanten av skiven som har kjørt seg fast, grave seg ned i materialets overflate og dermed få slipeskiven til å bevege seg oppover eller slå utover.
Slipeskiven kan bevege seg brått enten mot eller fra operatøren, avhengig av slipeskivens rotasjonsretning da tilbehøret kom i klem. Slipeskiver kan også gå i stykker i slike situasjoner.
Tilbakeslag skyldes feil bruk av elektroverktøyet og/eller uheldige betjeningsmåter eller -betingelser og kan unngås ved å følge sikkerhetsreglene nedenfor.
Hold godt fast i elektroverktøyet, og plasser kroppen og armen slik at du kan motstå et tilbakeslag. Bruk alltid det ekstra håndtaket, hvis et slikt finnes. Det gir maksimal kontroll ved tilbakeslag eller reaksjonsmoment under oppstart. Operatøren kan styre kreftene i forbindelse med reaksjonsmoment eller tilbakeslag ved å følge sikkerhetsreglene.
Plasser aldri hånden din i nærheten av det roterende tilbehøret. Tilbehøret kan få tilbakeslag over hånden din.
Plasser kroppen utenfor det området der elektroverktøyet vil bevege seg ved et eventuelt tilbakeslag. Et tilbakeslag vil sende verktøyet i motsatt retning av slipeskivens rotasjonsretning i det øyeblikket den hektet seg fast.
100 | Norsk
Vær ekstra forsiktig når du arbeider med hjørner, skarpe kanter osv. Unngå brå stopp og fasthekting av tilbehøret. Hjørner, skarpe kanter og brå stopp kan lett føre til at det roterende tilbehøret hekter seg fast slik at du får tilbakeslag eller mister kontrollen.
Ikke monter treskjæringsblad med sagkjede eller sagblad med fortanning. Slike blad forårsaker ofte tilbakeslag og tap av kontroll.
Spesielle sikkerhetsregler ved slipe- og kappearbeid
▶ Bruk bare anbefalte slideskiver til elektroverktøyet og det spesifikke vernedekselet som er beregnet for den valgte slideskiven. Slipeskiver som elektroverktøyet ikke er konstruert for, kan ikke sikres tilstrekkelig, og det er derfor ikke trygt å bruke dem.
Bøyde spiveskiver må monteres slik at slipeflaten ikke rager ut over kanten av vernedekselets flate. En feilmontert spiveskive som rager ut over kanten av vernedekselets flate, kan ikke beskyttes tilstrekkelig.
▶ Vernedekselet må festes godt til elektroverktøyet og plasseres slik at det gir maksimal sikkerhet, dvs. at minst mulig av slipeskiven er eksponert mot operatøren. Vernedekselet bidrar til å beskytte operatøren mot bruddstykker av slipeskiver, utilsiktet berøring med slipeskiven og gnister som kan antenne klærne.
Slipeskiver må bare brukes til de anbefalte bruksområdene. Eksempel: ikke slip med siden av kappeskiven. Kappeskiver er beregnet til periferisliping. Hvis det legges trykk mot sidene på disse skivene, kan dette føre til at de splintres.
▶ Bruk alltid uskadde skiveflenser i riktig dimensjon og form til den valgte slipeskiven. Riktige skiveflenser støtter opp slipeskiven og reduserer dermed faren for skivebrudd. Flenser til kappeskiver kan være annerledes enn flenser til slipeskiver.
Ikke bruk nedslitte slipeskiver fra større elektroverktøy. Slipeskiver beregnet på større elektroverktøy er ikke konstruert for den høyere hastigheten på mindre verktøy og kan sprenges.
Spesielle sikkerhetsregler for kappearbeid
Ikke "sett fast" kappeskiven eller legg for stort trykk på den. Ikke forsøk å kappe for dypt. Overbelastning av kappeskiven øker tilstoppingen og faren for vridning eller blokkering av kappeskiven i kuttet og mulighet for tilbakeslag eller skivebrudd.
Sørg for at kroppen din ikke er i flukt med eller bak den roterende skiven. Når kappeskiven beveger seg bort fra kroppen din under arbeidet, kan det mulige tilbakeslaget sende den roterende skiven og elektroverktøyet rett mot deg.
Hvis kappeskiven blokkeres eller du av en eller annen grunn avbryter et kutt, må du slå av elektroverktøyet og holde det i ro til kappeskiven har stoppet helt. Du må ikke forsøke å fjerne kappeskiven fra kuttet mens skiven er i bevegelse, ettersom det da kan oppstå
tilbakeslag. Undersøk og rett eventuelle feil for å eliminere årsaken til blokkering kappeskiven.
▶ Start ikke kappingen på nytt inne i arbeidsemnet. La kappeskiven komme opp i full hastighet, og sett verktøyet forsiktig inn i kuttet igjen. Skiven kan blokkeres, vandre oppover eller slå tilbake dersom elektroverktøyet startes på nytt inni arbeidsemnet.
Støtt opp paneler eller andre store arbeidsemner for å redusere faren for fastklemming av kappeskiven og tilbakeslag. Store arbeidsemner har en tendens til å sige ned under sin egen vekt. Det må plasseres støtter under arbeidsemnet nær kuttelinjen og nær kanten av arbeidsemnet på begge sider av kappeskiven.
Vær ekstra forsiktig når du lager innstikk i eksisterende vegger eller andre steder du ikke kan se inn i. Den utstikkende kappeskiven kan komme til å kutte gass- eller vannledninger, strømledninger eller objekter som kan forårsake tilbakeslag.
Spesielle sikkerhetsregler for slipearbeid
Ikke bruk overdimensjonert slipepapir. Følg anbefalingene fra produsenten når det gjelder valg av slipepapir. Slipepapir som stikker ut over slipetallerkenen, øker faren for fasthekting, flenge i tallerkenen og tilbakeslag.
Spesielle sikkerhetsregler for metallbørsting
Vær klar over at metallbørsten kaster ut tråder også under normal drift. Ikke overbelast trådene ved å bruke makt på børsten Ståltrådene kan lett trenge inn i tynne klær og/eller hud.
Hvis bruk av vernedeksel er anbefalt for metallbørsting, må du sørge for at stålskiven eller - børsten ikke kolliderer med vernedekselet.
Diameteren på stålskiven eller -børsten kan øke på grunn av arbeidsbelastning og sentrifugalkrefter.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet.
Lås opp av-/på-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, for eksempel ved strømbrudd eller hvis støpselet trekkes ut. På den måten hindrer du at verktøyet starter igjen.
Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
Produktbeskrivelse og ytelsesspesifikasjoner
Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Elektroverktøyet er beregnet for kapping, grovsliping og børsting av metall- og steinmaterialer uten bruk av vann.
Til kapping med bundne slipemidler må det brukes et spesielt vernedeksel for kapping.
Ved kapping i stein må det sørges for en tilstrekkelig støvavsug.
Elektroverktøyet kan brukes til sandpapirsliping hvis det brukes tillatte slipeverktøy.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
(1) Spindellåseknapp
(2) Vibrasjonsdemping
(3) Av/på-bryter
(4) Ekstrahåndtak (isolert grepsflate)
(5) Tohullsnøkkel for spennmutter ^4
(6) Vernedeksel for slipping
(7) Kodeknast
(8) Spennspak for vernedekselet
(9) Skrue til justering av vernedekselet
(10) Festeflens med o-ring
(11) Slipeskive ^a)
(12) Hardmetall-koppskive ^a)
(13) Spennmutter
(14) Hurtigspennmutter SDS-clic ^a)
(15) Vernedeksel for kapping
(16) Kappeskive ^a)
(17) Håndtak (isolert grepsflate)
(18) Slipespindel
(19) Diamantkappeskive ^a)
(20) Støvavsugsdeksel for kapping med styreskinner ^4
(21) Håndbeskyttelse ^a)
(22) Avstandsskiver ^a)
(23) Gummislipeskive ^a)
(24) Slipeblad ^a)
(25) Rundmutter ^a)
(26) Koppbørste ^a)
a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Vinkelsliper GWS 22-180 LVI GWS 22-230 LVI GWS 24-180 LVI | ||||
| Artikkelnummer | 3 601 H90 C.. | 3 601 H91 C.. | 3 601 H92 F.. | |
| 3 601 H90 D.. | 3 601 H91 D.. | 3 601 H92 H.. | ||
| Opptatt effekt W 2200 2200 2400 | ||||
| Avgitt effekt W 1500 1500 1600 | ||||
| Nominelt turtall min | -1 | 8500 | 6600 | 8500 |
| Maks. slipeskivediameter mm 180 230 180 | ||||
| Slipespindelgjenger M 14 M 14 M 14 | ||||
| Maks. gjengelengde på slipespindelen mm 25 25 25 | ||||
| Startstrømbegrensing ● ● ● | ||||
| Gjenstartbeskyttelse ● ● ● | ||||
| Tilbakeslagsutkobling ● ● ● | ||||
| Dreibart hovedhåndtak | - | - | ● | |
| Vekt i samsvar med EPTA-Procedure 01:2014 | ||||
| - Med vibrasjonsdempende ekstrahåndtak | kg | 5,3 | 5,4 | 5,4 |
| - Med standard ekstrahåndtak | kg | 5,2 | 5,3 | 5,3 |
| Kapslingsgrad | ☐ / II | ☐ / II | ☐ / II | |
Vinkelsliper GWS 24-230 LVI GWS 26-180 LVI GWS 26-230 LVI
| Artikkelnummer | 3 601 H93 F.. | 3 601 H94 F.. | 3 601 H95 F.. |
| 3 601 H93 H.. | 3 601 H94 H.. | 3 601 H95 H.. |
102 | Norsk
Vinkelsliper GWS 24-230 LVI GWS 26-180 LVI GWS 26-230 LVI

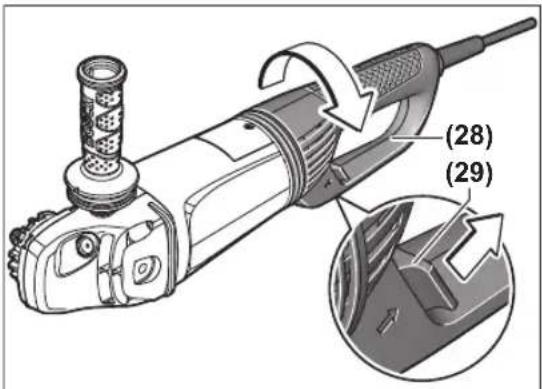

| Opptatt effekt W 2400 2600 2600 | ||||
| Avgitt effekt W 1600 1650 1650 | ||||
| Nominelt turtall min | -1 | 6600 | 8500 | 6600 |
| Maks. slipeskivediameter mm 230 180 230 | ||||
| Slipespindelgjenger M 14 M 14 M 14 | ||||
| Maks. gjengelengde på slispindelen mm 25 25 25 | ||||
| Startstrømbegrensing ● ● ● | ||||
| Gjenstartbeskyttelse ● ● ● | ||||
| Tilbakeslagsutkobling ● ● ● | ||||
| Dreibart hovedhåndtak | ● ● ● | |||
| Vekt i samsvar med EPTA-Procedure 01:2014 | ||||
| - Med vibrasjonsdempende ekstrahåndtak | kg | 5,5 | 5,5 | 5,6 |
| - Med standard ekstrahåndtak | kg | 5,4 | 5,4 | 5,5 |
| Kapslingsgrad | ☐ / II | ☐ / II | ☐ / II | |
Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Bare for elektroverktøy uten startstrømbegrensning: Innkoblingsprosessene genererer midlertidige spenningsfall. Ved ugunstige nettforhold kan det oppstå forstyrrelser på annet utstyr. Det forventes ikke forstyrrelser ved nettimpedans under 0,25 ohm.
Støy-/vibrasjonsinformasjon
| GWS 22-180 LVI GWS 22-230 LVI GWS 24-180 LVI | ||||
| 3 601 H90 C.. | 3 601 H91 C.. | 3 601 H92 F.. | ||
| 3 601 H90 D.. | 3 601 H91 D.. | 3 601 H92 H.. | ||
| Støyemisjon målt i henhold til EN 60745-2-3. | ||||
| Vanlig A-støynivå for elektroverktøyet: | ||||
| Lydtrykknivå | dB(A) | 92 | 92 | 92 |
| Lydeffektnivå | dB(A) | 103 | 103 | 103 |
| Usikkerhet K | dB | 3 | 3 | 3 |
| Bruk hørselvern! | ||||
| Vibrasjon totalt a_h (vektorsum av tre retninger) og usikkerhet K målt i henhold til EN 60745-2-3: | ||||
| Overflatesliping (grovsliping): | ||||
| a_h | m/s2 | 6,5 | 5,5 | 8,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
| Sliping med slipeblad: | ||||
| a_h | m/s2 | 3,5 | 3,5 | 3,5 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
| GWS 24-230 LVI GWS 26-180 LVI GWS 26-230 LVI | ||||
| 3 601 H93 F.. | 3 601 H94 F.. | 3 601 H95 F.. | ||
| 3 601 H93 H.. | 3 601 H94 H.. | 3 601 H95 H.. | ||
| Støyemisjon målt i henhold til EN 60745-2-3. | ||||
| Vanlig A-støynivå for elektroverktøyet: | ||||
| Lydtrykknivå | dB(A) | 92 | 90 | 90 |
| Lydeffektnivå | dB(A) | 103 | 101 | 101 |
| Usikkerhet K | dB | 3 | 3 | 3 |
| Bruk hørselvern! | ||||
GWS 24-230 LVI GWS 26-180 LVI GWS 26-230 LVI
Vibrasjon totalt a_h (vektorsum av tre retninger) og usikkerhet K målt i henhold til EN 60745-2-3:
Vibrasjonsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet brukes til andre oppgaver, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan imidlertid vibrasjonsnivået avvike. Dette kan føre til en betydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Montering
Montere verneinnretning
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning".
Åpne spennarmen (8). Sett vernedekselet (6) med kodeknasten (7) inn i kodenoten på spindelhalsen til kanten på vernedekselet sitter på flensen til elektroverktøyet og drei vernedekselet (6) i ønsket posisjon. Lukk spennarmen (8).
▶ Still inn vernedekselet (6) slik at gnistregn i retning brukeren unngås.
Du kan endre spennkraften på vernedeksellåsen (6) ved å løse eller trekke til justeringsskruen (9). Pass på at vernedekselet (6) sitter godt fast og sjekk dette med jevne mellomrom.
Merknad: Kodetappene på vernedekselet (6) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres.
Vernedeksel for kapping
▶ Ved kapping med bundne slipemidler må du alltid bruke vernedekselet for kapping (15).
▶ Sørg for tilstrekkelig støvavsug ved kapping i stein.
Vernedekselet for kapping (15) monteres som vernedekselet for sliping (6).
Støvavsugsdeksel for kapping med styreskinner
Støvavsugsdekselet for kapping med styreskinner (20) monteres som vernedekselet for sliping (6).
Ekstrahåndtak
▶ Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (4).
Ikke fortsett å bruke elektroverktøyet hvis ekstrahändtaket er skadet. Du må aldri endre på ekstrahändtaket.
Skru fast ekstrahändtaket (4) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider.
Vibrasjonsdemping
Den integrerte vibrasjonsdempingen reduserer vibrasjonen som oppstår.
Ikke fortsett å bruke elektroverktøyet hvis dempingselementet er skadet.
Håndbeskyttelse
Monter alltid håndbeskyttelsen när du skal arbeide med gummislipeskiven (23) eller koppbørsten/skivebørsten/lamellslipeskiven (21).
Montere slipeverktøy
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet.
Rengjør slopespindelen (18)og alle delene som skal monteres.
Trykk på spindellåseknappen (1) for å låse slipespindelen när du skal spenne fast og løsne slipeverktøyet.
For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (13) bruke hurtigspennmutteren (14).
▶ Hurtigspennmutteren (14) må kun brukes til slipe- eller kappeskiver.
Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker.
Ved bruk av diamantkappeskiver må du passe på at rotasjonsretningspilen på diamantkappeskiven og elektroverktøyets rotasjonsretning (se rotasjonsretningspil på girhodet) stemmer overens.
Monteringsrekkefølgen vises på siden med illustrasjoner.
For å feste slipe-/kappeskiven skrur du på spennmutteren (13) og strammer den med hakenøkkelen (se „Hurtigspennmutter SIDS te li)
Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler.
En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (10). Hvis o- ringen mangler eller er skadet, må festeflensen (10) skiftes ut før videre bruk.
Lamellslipeskive
Monteringsrekkefølgen vises på siden med illustrasjoner. Før montering av gummislipeskiven (23) setter du de to avstandsskivene (22) på slipespindelen (18).
Skru på rundmutteren (25), og stram den med tohullsnøkkelen.
Koppbørste/skivebørste
Monter alltid håndbeskyttelsen när du skal arbeide med koppbørsten eller skivebørsten (21).
Monteringsrekkefølgen vises på siden med illustrasjoner. Koppbørsten/skivebørsten må kunne skrus så langt på slivespindelen at den ligger fast på slivespindelflensen på enden av slivespindelgjengene. Stram koppbørsten/skivebørsten med en fastnøkkel.
Tillatte slipeverktøy
Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen.
Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor.
Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet.
| Maks. [mm] [mm] | |||||
| D b d [min] | -1[m/s] | ||||
| 180 | 8 | 22,2 | 8500 | 80 | |
| 230 | 8 | 22,2 | 6600 | 80 | |
| 180 | - | - | 8500 | 80 | |
| 230 | - | - | 6600 | 80 | |
100 30 M 14 8500 45
Dreining av hovedhåndtaket
GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI / GWS 26-230 LVI
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Hovedhåndtaket kan dreies (28) 90° til venstre eller høyre mot motorhuset. Dermed kan av/på-bryteren justeres slik at posisjonen blir gunstigere for brukeren og arbeidsoppgaven, for eksempel for kapping med støvavsugsdekselet med styreskinner (20) eller for venstrehendte.
Trekk håndtaklåsen (29) i pilretningen og drei samtidig hovedhåndtaket (28) til ønsket posisjon til det går i lås.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.
- Bruk helst et støvavsug som er egnet for dette materialet.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Bruk
Igangsetting
Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.
Hvis elektroverktøyet brukes med en mobil generator som ikke har tilstrekkelig effektreserve eller ikke har egnet spenningsregulering med startstrømforsterkning, kan det oppstå effektreduksjon eller uvanlige reaksjoner ved innkobling.
Kontroller at generatoren er egnet, spesielt når det gjelder nettspenning og -frekvens.
Inn-/utkobling
For å slå på elektroverktøyet skyver du av/på-bryteren (3) forover, og deretter trykker du på den.
For å läse den trykte av/på-bryteren (3) skyver du av/på-bryteren (3) lenger forover.
For å slå av elektroverktøyet slipper du av/på-bryteren (3), eller du trykker kort på av/på-bryteren (3) og slipper den hvis den er låst.
Bryterutførelse uten lås (landsspesifikk):
For å slå på elektroverktøyet skyver du av/på-bryteren (3) forover, og deretter trykker du på den.
For å slå av elektroverktøyet slipper du av/på-bryteren (3).
- Kontroller slipeverktøyet før bruk. Slipeverktøyet må være riktig montert, og må kunne rotere fritt. Test verktøyet i minst ett minutt uten belastning. Bruk ikke skadde, deformerte eller vibrerende slipeverktøy. Skadde slipeverktøy kan gå i stykker og forårsake personskader.
Startstrømbegrensing
Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16 A-sikring.
Merknad: Dersom elektroverktøyet går med fullt turtall umiddelbart etter innkoblingen, betyr det at startstrømbegrensningen og beskyttelsen mot ny innkobling ikke fungerer. Elektroverktøyet må straks sendes inn til kundeservice, adresser se avsnittet "Kundeservice og kundeveiledning".
Tilbakeslagsutkobling
Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk.
For å slå på igjen setter du på-/av-bryteren (3) i utkoblet posisjon og slår på elektroverktøyet på nytt.
Beskyttelse mot ny innkobling
Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen.
For å slå på igjen setter du av/på-bryteren (3) i utkoblet stilling og slår på elektroverktøyet på nytt.
Informasjon om bruk
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Vær forsiktig ved slissing i bærevegger, se avsnittet "Informasjon om statikk".
▶ Spenn fast emnet hvis det ikke ligger sikkert av egenvekten.
Belast ikke elektroverktøyet så mye at det stopper.
La elektroverktøyet gå noen minutter på tomgang etter sterk belastning, slik at innsatsverktøyet avkjøles.
Ikke bruk elektroverktøyet med et kappestativ.
106 | Norsk
Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet.
Merknad: Trekk støpselet ut av stikkontakten när verktøyet ikke brukes. Når støpselet er satt inn og det foreligger nettspenning, har elektroverktøyet fortsatt et visst, lavt strømforbruk selv om det er slått av.
Skrubbing
▶ Bruk aldri kappeskiver til grovsliping.
Ved skrubbing oppnår du best resultat med innstillingsvinkel på 30 til 40°. Beveg elektroverktøyet frem og tilbake med moderat trykk. Da unngår du at emnet blir for varmt eller misfarges, og det oppstår ingen spor.
Lamellslipeskive
Med lamellslipeskiven (tilbehør) kan du også bearbeide buede overflater og profiler. Lamellslipeskiver har vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn konvensjonelle spiveskiver.
Kapping av metall
▶ Ved kapping med bundne slipemidler må du alltid bruke vernedekselet for kapping (15).
Elektroverktøyet må alltid føres i motløp. Ellers er det fare for at det trykkes ukontrollert ut av snittet. Ved kapping av profiler og firkantrør lønner det seg å begynne kappingen på det minste tverrsnittet.
Kapping av stein
▶ Sørg for tilstrekkelig støvavsug ved kapping i stein.
▶ Bruk en støvmaske.
▶ Elektroverktøyet må kun brukes til tørrkapping/tørrsliping.
Ved kapping av stein bør det helst brukes en diamantkappeskive.
Hvis det brukes støvavsugsdeksel for kapping med styreskinner (20), må støvsugeren være godkjent for bruk på steinstøv. Bosch tilbyr egnede støvsugere.
Slå på elektroverktøyet, og sett det på emnet med den fremre delen av styreskinnen. Skyv elektroverktøyet med moderat hastighet, tilpasset materialet som bearbeides.
Ved kapping av spesielt harde materialer, f.eks. betong med høyt kiselinnhold, kan diamantkappeskiven bli overopphetet og dermed skades. En gnistkrans rundt diamantkappeskiven er et tydelig tegn på dette.
Hvis dette skulle skje, avbryter du kappingen og lar diamantkappeskiven gå en kort stund med maksimalt turtall, slik at den avkjøles.
Hvis arbeidet går merkbart langsommere, og hvis det er en gnistkrans rundt kappeskiven, er det tegn på at diamantkappeskiven er sløv. Du kan slipe den igjen ved å foreta korte snitt i slipende materiale, f.eks. kalksandstein.
Informasjon om statikk
Slisser i bærevegger er underlagt standarden DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene må overholdes. Rådfør deg med ansvarlig fagperson eller byggeledelsen før arbeidet igangsettes.
Service og vedlikehold
Vedlikehold og rengjøring
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.
Bruk om mulig et avsugsanlegg ved ekstreme forhold på arbeidsplassen. Blås ventilasjonsslissene rene ofte, og koble til en feilstrømvernebryter (PRCD). Ved bearbeidelse av metall kan det sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes.
Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Du finner adresser til andre verksteder på:
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.
