tr Orijinal işletme talimatı

Elektrikli El Aletleri İçin Genel Güvenlik Uyarıları

UYARI Bütün güvenlik uyarılarını ve

talimatları okuyun. Açıklanan

uyarılara ve talimatlara uyulmadığı takdirde elektrik

çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden

Bütün uyarıları ve talimatları ileride kullanmak üzere

Uyarı ve talimatlarda kullanılan "elektrikli el aleti" terimi,

akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan

aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. u Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin

kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)128 | Türkçe

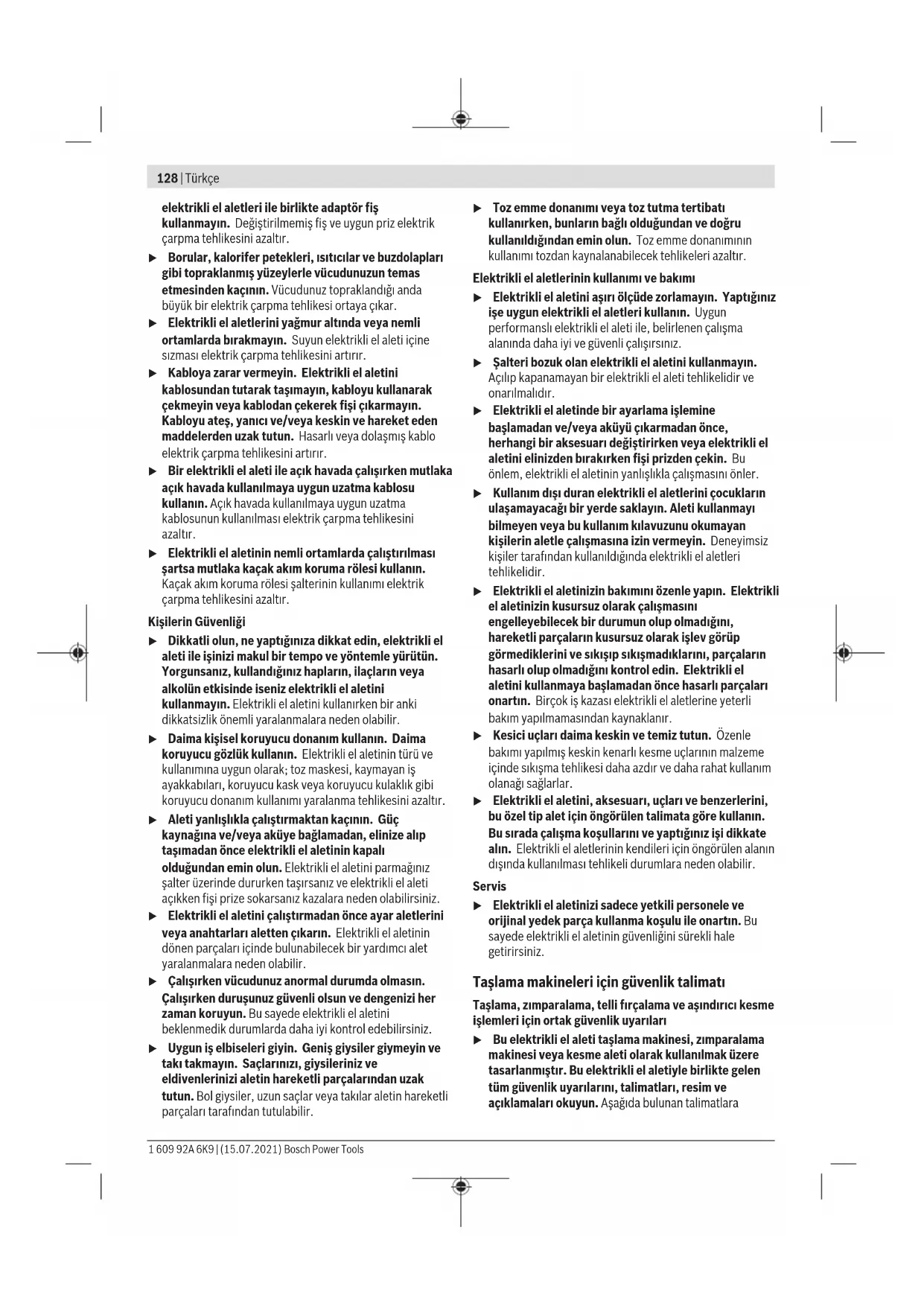

elektrikli el aletleri ile birlikte adaptör fiş

kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır.

u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları

gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığı anda

büyük bir elektrik çarpma tehlikesi ortaya çıkar.

u Elektrikli el aletlerini yağmur altında veya nemli

ortamlarda bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini artırır.

u Kabloya zarar vermeyin. Elektrikli el aletini

kablosundan tutarak taşımayın, kabloyu kullanarak

çekmeyin veya kablodan çekerek fişi çıkarmayın.

Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden

maddelerden uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini artırır.

u Bir elektrikli el aleti ile açık havada çalışırken mutlaka

açık havada kullanılmaya uygun uzatma kablosu

kullanın. Açık havada kullanılmaya uygun uzatma

kablosunun kullanılması elektrik çarpma tehlikesini

u Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa mutlaka kaçak akım koruma rölesi kullanın.

Kaçak akım koruma rölesi şalterinin kullanımı elektrik

çarpma tehlikesini azaltır.

u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, kullandığınız hapların, ilaçların veya

alkolün etkisinde iseniz elektrikli el aletini

kullanmayın. Elektrikli el aletini kullanırken bir anki

dikkatsizlik önemli yaralanmalara neden olabilir.

u Daima kişisel koruyucu donanım kullanın. Daima

koruyucu gözlük kullanın. Elektrikli el aletinin türü ve

kullanımına uygun olarak; toz maskesi, kaymayan iş

ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma tehlikesini azaltır.

u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç

kaynağına ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti

açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.

u Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Elektrikli el aletinin

dönen parçaları içinde bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir.

u Çalışırken vücudunuz anormal durumda olmasın.

Çalışırken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede elektrikli el aletini

beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

takı takmayın. Saçlarınızı, giysileriniz ve

eldivenlerinizi aletin hareketli parçalarından uzak

tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli

parçaları tarafından tutulabilir.

u Toz emme donanımı veya toz tutma tertibatı

kullanırken, bunların bağlı olduğundan ve doğru

kullanıldığından emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

Elektrikli el aletlerinin kullanımı ve bakımı

u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız

işe uygun elektrikli el aletleri kullanın. Uygun

performanslı elektrikli el aleti ile, belirlenen çalışma

alanında daha iyi ve güvenli çalışırsınız.

u Şalteri bozuk olan elektrikli el aletini kullanmayın.

Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve

u Elektrikli el aletinde bir ayarlama işlemine

başlamadan ve/veya aküyü çıkarmadan önce,

herhangi bir aksesuarı değiştirirken veya elektrikli el

aletini elinizden bırakırken fişi prizden çekin. Bu

önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.

u Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu kullanım kılavuzunu okumayan

kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri

u Elektrikli el aletinizin bakımını özenle yapın. Elektrikli

el aletinizin kusursuz olarak çalışmasını

engelleyebilecek bir durumun olup olmadığını,

hareketli parçaların kusursuz olarak işlev görüp

görmediklerini ve sıkışıp sıkışmadıklarını, parçaların

hasarlı olup olmadığını kontrol edin. Elektrikli el

aletini kullanmaya başlamadan önce hasarlı parçaları

onartın. Birçok iş kazası elektrikli el aletlerine yeterli

bakım yapılmamasından kaynaklanır.

u Kesici uçları daima keskin ve temiz tutun. Özenle

bakımı yapılmış keskin kenarlı kesme uçlarının malzeme

içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım

u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini,

bu özel tip alet için öngörülen talimata göre kullanın.

Bu sırada çalışma koşullarını ve yaptığınız işi dikkate

alın. Elektrikli el aletlerinin kendileri için öngörülen alanın

dışında kullanılması tehlikeli durumlara neden olabilir.

u Elektrikli el aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koşulu ile onartın. Bu

sayede elektrikli el aletinin güvenliğini sürekli hale

Taşlama makineleri için güvenlik talimatı

Taşlama, zımparalama, telli fırçalama ve aşındırıcı kesme

işlemleri için ortak güvenlik uyarıları

u Bu elektrikli el aleti taşlama makinesi, zımparalama

makinesi veya kesme aleti olarak kullanılmak üzere

tasarlanmıştır. Bu elektrikli el aletiyle birlikte gelen

tüm güvenlik uyarılarını, talimatları, resim ve

açıklamaları okuyun. Aşağıda bulunan talimatlara

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsTürkçe | 129

uyulmaması elektrik çarpmalarına, yangınlara ve/veya ağır

yaralanmalara neden olabilir.

u Bu elektrikli el aleti ile polisaj gibi işlemlerin

yürütülmesi önerilmez. Elektrikli el aletinin tasarım

amacına uygun olmayan işlemler tehlike oluşturabilir ve

kişilerin yaralanmasına neden olabilir.

u Alet üreticisi tarafından özellikle tasarlanmamış ve

tavsiye edilmemiş aksesuarları kullanmayın.

Aksesuarın elektrikli el aletinize takılabiliyor olması,

güvenli biçimde çalışmasını garantilemez.

u Aksesuarın nominal hızı, en azından elektrikli el

aletinde belirtilen maksimum hıza eşit olmalıdır.

Nominal hızından daha hızlı çalışan aksesuarlar kırılabilir

u Aksesuarınızın dış çapı ve kalınlığı, elektrikli el

aletinizin kapasite derecelendirme sınırları dahilinde

olmalıdır. Yanlış boyutlu aksesuarlar gerektiği biçimde

korunamaz veya kontrol edilemez.

u Dişlerle monte edilen aksesuarların dişleri, mildeki

dişlerle eşleşmelidir. Flanşlarla monte edilen

aksesuarlarda, aksesuarın mil deliği flanşın çapına

uygun olmalıdır. Elektrikli el aletinin montaj donanımına

uymayan aksesuarlar dengesini kaybeder, ciddi biçimde

titreşir ve kontrolden çıkabilir.

u Hasarlı aksesuarları kullanmayın. Her kullanımdan

önce aksesuarı inceleyin, örneğin taşlama disklerinde

kırıklar ve çatlaklar, destek pedinde çatlaklar,

yırtılmalar veya aşırı aşınmalar, tel fırçalarda gevşek

veya kırık teller olup olmadığını kontrol edin.

Elektrikli el aleti veya aksesuar yere düşerse, zarar

görüp görmediğini inceleyin veya zarar görmemiş

aksesuarlar takın. Bir aksesuarı inceledikten ve

taktıktan sonra kendinizi ve yakınınızdaki kişileri

dönen aksesuarın düzleminden uzaklaştırın ve

elektrikli el aletini bir dakika süreyle maksimum

boştaki devir sayısında çalıştırın. Hasarlı aksesuarlar

normalde bu test süresi içinde kırılacaktır.

u Kişisel koruyucu donanım kullanın. Uygulamaya bağlı

olarak koruyucu yüz maskesi, koruyucu gözlük veya

emniyetli camlar kullanın. Gerektiği durumlarda toz

maskesi, kulaklık, eldiven ve küçük aşındırıcı ve iş

parçası kırıklarını engelleyebilecek atölye önlüğü

takın. Göz koruması, çeşitli işlemler sırasında fırlayan

parçacıkları durdurabilmelidir. Toz maskesi veya solunum

aygıtı, işleminiz sırasında ortaya çıkan partikülleri filtre

edebilmelidir. Yüksek yoğunluklu gürültüye uzun süre

maruz kalmak, işitme kaybına neden olabilir.

u Yakındaki kişilerin çalışma alanına güvenli bir

mesafede olduğundan emin olun. Çalışma alanına

giren herkes kişisel koruyucu donanım takmalıdır. İş

parçası kırıkları veya kırılan aksesuarlar fırlayabilir ve

işlemi gerçekleştirdiğiniz alanının hemen yakınlarında

yaralanmalara neden olabilir.

u Bir çalışma sırasında kesme aksesuarının gizli bir

kablo sistemi veya kendi kablosuyla temas etme

ihtimali varsa elektrikli el aletini izolasyonlu tutamak

yüzeylerinden tutun. Kesme aksesuarının "içinden

elektrik geçen" bir kabloyla temas etmesi durumunda

elektrikli el aletinin metal parçaları "elektriğe" maruz

kalabilir ve operatöre elektrik çarpmasına neden olabilir.

u Aletin kablosunu dönen aksesuarlardan uzak tutun.

Kontrolü kaybederseniz kablo kesilebilir veya

yakalanabilir ve eliniz veya kolunuz dönen aksesuara

u Elektrikli el aletini asla aksesuar tamamen durmadan

elinizden bırakmayın. Dönen aksesuar yüzeyi

yakalayabilir ve elektrikli el aleti kontrolünüzden çıkabilir.

u Elektrikli el aletini yanınızda taşırken çalıştırmayın.

Dönen aksesuarla yanlışlıkla temas edilmesi durumunda

aksesuar giysilerinizi yakalayabilir ve aksesuarı

vücudunuza doğru çekebilir.

u Elektrikli el aletinin hava deliklerini düzenli aralıklarla

temizleyin. Motorun fanı tozu gövdenin içine çeker ve

metal tozunun fazla birikmesi elektriksel tehlikeler

u Elektrikli el aletini alev alabilecek malzemelerin

yakınında çalıştırmayın. Kıvılcımlar nedeniyle bu

malzemeler alev alabilir.

u Sıvı soğutucular gerektiren aksesuarları kullanmayın.

Su veya başka sıvı soğutucular kullanmak, elektrik

çarpmasına veya şokuna neden olabilir.

Geri Tepme ve İlgili Uyarılar

Geri tepme dönen taşlama diski, destek pedleri, fırçalar veya

başka aksesuarların sıkışması veya bir cismin bunlara

dolanmasına verilen ani tepkidir. Sıkışma veya dolanma

sonucunda dönen aksesuar aniden durur ve bunun

sonucunda kontrolden çıkan elektrikli el aleti, aksesuarın

bağlantı noktasında dönme yönünün tersine bir kuvvete

Örneğin bir aşındırma diski iş parçasına sıkışırsa ve iş parçası

diske dolanırsa, sıkışma noktasına denk gelen disk kenarı

malzemenin yüzerinden içeri girer ve diskin dışarı doğru

itilmesine veya geri tepmesine neden olur. Bu disk, sıkışma

anındaki konumuna bağlı olarak operatöre doğru veya diğer

yönde tepki verebilir. Aşındırma diskleri bu koşullar altında

Geri tepme, elektrikli el aletinin yanlış kullanımının ve/veya

aşağıdaki uygun önlemlerin alınması ile engellenebilecek

çalışma prosedürleri veya koşullarının bir sonucudur.

u Elektrikli el aletini sıkı biçimde tutun ve vücudunuzu

ve kolunuzu geri tepme güçlerine direnebilecek

pozisyona getirin. Geri tepme durumunda ve

çalıştırma anındaki tork tepkisini maksimum düzeyde

kontrol edebilmek için varsa mutlaka ek tutamağı

kullanın. Gerekli önlemler alınırsa operatör tork

tepkilerini ve geri tepme kuvvetlerini kontrol edebilir.

u Asla elinizi dönen aksesuarın yakınında tutmayın.

Aksesuar elinizin üzerine geri tepme kuvveti uygulayabilir.

u Vücudunuzu olası bir geri tepme anında elektrikli el

aletinin kuvvet uygulayacağı alanda tutmayın. Geri

tepme elektrikli el aletini sıkış a anında disk hareketinin

tersine yönde hareket ettirir.

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)130 | Türkçe

u Köşelerde, keskin kenarlarda vb. çalışırken özellikle

dikkat edin. Aksesuarın zıplamasını veya sıkışmasını

engelleyin. Köşeler, keskin kenarlar veya zıplama

neticesinde dönen aksesuar sıkışabilir ve kontrol kaybına

veya geri tepmeye neden olabilir.

u Bir testere zincirine ahşap oyma bıçağı veya dişli

testere bıçağı takmayın. Bu tür bıçaklar sıklıkla geri

tepmeye ve kontrol kaybına neden olur.

Taşlama ve Aşındırıcı Kesme işlemleri için Güvenlik

u Sadece elektrikli el aletiniz için önerilen disk tiplerini

ve seçilen disk için tasarlanmış olan özel koruyucuları

kullanın. Elektrikli el aletiniz için tasarlanmamış diskler

için yeterli koruma sağlanamaz ve bu nedenle bu diskler

u Merkeze doğru bastırılmış disklerin taşlama yüzeyi,

koruma çıkıntısı düzleminin altına monte edilmelidir.

Koruma çıkıntısı düzlemine taşan disk düzgün biçimde

takılmamıştır ve bu disk için yeterli koruma sağlanamaz.

u Koruyucu, elektrikli el aletine güvenli biçimde

takılmalı ve maksimum güvenlik sağlayacak biçimde

konumlandırılmalıdır, yani diskin mümkün olduğunca

az bir miktarı operatöre açık olmalıdır. Koruyucu;

operatörü, kırılan diskin parçalarından, diske yanlışlıkla

temas etmekten ve giysilerini tutuşturabilecek

kıvılcımlardan korumakta yardımcı olur.

u Diskler sadece önerilen uygulamalarda

kullanılmalıdır. Örneğin kesici disk ile taşlama

yapmayın. Aşındırıcı kesme diskleri çevresel taşlama

içindir, bu disklere uygulanacak yanal kuvvetler diskin

kırılmasına neden olabilir.

u Her zaman seçtiğiniz diskin boyutuna ve biçimine

uygun, hasar görmemiş disk flanşları kullanın. Uygun

disk flanşları diski destekler ve böylece diskin kırılma

olasılığını azaltır. Kesme disklerinin flanşları, taşlama

disklerinin flanşlarından farklı olabilir.

u Daha büyük elektrikli el aletlerinin aşınmış disklerini

kullanmayın. Daha büyük elektrikli el aletleri için

tasarlanmış diskler, daha yüksek hızlı ve daha ufak

aletlere uygun değildir ve kırılabilir.

Aşındırıcı kesme işlemleri için özel ek güvenlik uyarıları

u Kesici diskleri "sıkıştırmayın" veya üzerine fazla baskı

uygulamayın. Fazla derin kesikler açmayı denemeyin.

Diske fazla baskı uygulamak yükü ve kesme sırasında

diskin sıkışma veya bükülme ihtimalini arttırır ve böylece

disk kırılması veya geri tepme olasılığını yükseltir.

u Vücudunuzu dönen diskle aynı hizaya veya diskin

arkasına getirmeyin. Çalışma noktasındayken eğer disk

vücudunuzdan uzaklaşıyorsa, olası bir geri tepme

durumunda dönen disk ve elektrikli el aleti size doğru

u Disk sıkışmışsa veya kesme işlemine herhangi bir

nedenden dolayı ara verecekseniz, elektrikli el aletini

güç düğmesinden kapatın ve disk tamamen durana

kadar elektrikli el aletini elinizde tutun. Kesici diski

kesinlikle disk dönmeye devam ederken kesme

noktasından çıkarmayı denemeyin, aksi takdirde geri

tepme oluşabilir. Diskin sıkışmasının nedeni bulun ve

problemi çözmek için gereken önlemleri alın.

u Kesme işleminin yeniden başlamasını çalışma parçası

üstünde yapmayın. Kesme noktasına yeniden

girmeden önce diskin tam hızına ulaşmasını bekleyin.

Elektrikli el aleti iş parçası içinde çalıştırılırsa disk

sıkışabilir, gezebilir veya geri tepebilir.

u Destek panelleri veya çok büyük boyutlu iş parçaları,

disk sıkışması ve geri tepme riskini en aza indirir.

Büyük iş parçalarının kendi ağırlıkları sayesinde sabit

durma ihtimali var. İş parçasının altına, kesme hattına

yakın biçimde, diskin her iki tarafında da destekler

u Mevcut duvarlarda veya kör alanlarda "cep kesimi"

yaparken özellikle dikkat edin. Çıkıntılı diskler gaz veya

su borularını, elektrik hatlarını veya geri tepmeye neden

olabilecek nesneleri kesebilir.

Zımparalama işlemlerine özel güvenlik uyarıları

u Fazla büyük (disk'ten taşmamalı) zımpara diski kağıdı

kullanmayın. Zımpara kağıdı seçerken üreticinin

tavsiyelerine uyun. Zımpara pedinin dışına taşan büyük

zımpara kağıtları kesilme tehlikesi oluşturur ve sıkışma,

diski kırma veya geri tepmeye neden olabilir.

Telli fırçalama işlemlerine özel güvenlik uyarıları

u Normal çalışma sırasında bile fırçadaki tellerin dışarı

doğru açıldığına dikkat edin. Fırçaya çok fazla yük

uygulayıp tellere fazla baskı uygulamayın Tel kıllar hafif

giysilerden ve/veya deriden içeri girebilir.

u Telle fırçalama için bir koruyucu öneriliyorsa, tel disk

veya fırçanın koruyucuyla temas etmesini engelleyin.

Tel disk veya fırçanın çapı, iş yükü veya merkezkaç

kuvvetleri nedeniyle büyüyebilir.

Ek güvenlik talimatı

Koruyucu gözlük kullanın.

u Görünmeyen ikmal hatlarını belirlemek için uygun

tarama cihazları kullanın veya yerel tedarik şirketi ile

iletişime geçin. Elektrik kablolarıyla temas yanıklara ve

elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar

vermek patlamaya neden olabilir. Su boruların hasar

görmesi maddi zararlara veya elektrik çarpmasına neden

u Tam olarak soğumadan önce taşlama ve kesme

disklerini tutmayın. Diskler çalışırken çok ısınır.

u Örneğin elektrik kesintisi olduğunda açma/kapama

şalterinin kilidini açın ve şalteri kapalı pozisyonuna

getirin veya şebeke bağlantı fişini çekin. Bu yolla aletin

kontrol dışı yeniden çalışması önlenir.

u İş parçasını emniyete alın. Bir germe tertibatı veya

mengene ile sabitlenen iş parçası elle tutmaya oranla

daha güvenli tutulur.

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsTürkçe | 131

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları

okuyun. Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat

Usulüne uygun kullanım

Bu elektrikli el aleti, su kullanmadan metal ve taş malzemenin

kesilmesi, kazınması ve fırçalanması için tasarlanmıştır.

Bağlı taşlama ucu ile kesme işleri yapılırken kesme işlerine

ait özel koruyucu kapak kullanılmalıdır.

Taş malzemede kesme işleri yapılırken yeterli bir toz emme

İzin verilen taşlama uçlarıyla bu elektrikli el aleti zımpara

kağıdı ile zımparalama işlerinde de kullanılabilir.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

Mil kilitleme düğmesi

İlave tutamak (izolasyonlu tutamak yüzeyi)

Germe somunu için iki pimli anahtar

Taşlama işleri için koruyucu kapak

Koruyucu kapak için sıkma kolu

Koruyucu kapak ayarı için vida

O-ringli bağlama flanşı

Kesme işleri için koruyucu kapak

Tutamak (izolasyonlu tutamak yüzeyi)

Kılavuz kızakla kesme işlerinde toz emme kapağı

Yuvarlak başlı somun

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarın tümünü aksesuar

programımızda bulabilirsiniz.

Giriş gücü W 2200 2200 2400

Çıkış gücü W 1500 1500 1600

Nominal devir sayısı dev/dak 8500 6600 8500

Maks. kesme diski çapı mm 180 230 180

Taşlama mili dişi M 14 M 14 M 14

Taşlama milinin maksimum diş uzunluğu mm 25 25 25

İlk hareket akımı sınırlandırması ● ● ●

Yeniden başlatma emniyeti ● ● ●

Geri tepme kapaması ● ● ●

Döndürülebilir ana kol − − ●

Ağırlığı EPTA-Procedure 01:2014 (EPTA Prosedürü 01:2014) uyarınca

– Titreşim emici ilave tutamaklı kg 5,3 5,4 5,4

Çıkış gücü W 1600 1650 1650

Nominal devir sayısı dev/dak 6600 8500 6600

Maks. kesme diski çapı mm 230 180 230

Taşlama mili dişi M 14 M 14 M 14

Taşlama milinin maksimum diş uzunluğu mm 25 25 25

İlk hareket akımı sınırlandırması ● ● ●

Yeniden başlatma emniyeti ● ● ●

Geri tepme kapaması ● ● ●

Döndürülebilir ana kol ● ● ●

Ağırlığı EPTA-Procedure 01:2014 (EPTA Prosedürü 01:2014) uyarınca

– Titreşim emici ilave tutamaklı kg 5,5 5,5 5,6

– Standart ilave tutamaklı kg 5,4 5,4 5,5

/ II / II / II Veriler 230V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir.

Sadece start akımı sınırlamalı elektrikli el aletleri için: Açma işlemleri kısa süreli gerilim düşmelerine neden olur. Elverişsiz şebeke koşullarında

diğer cihazlar olumsuz yönde etkilenebilir. 0,25 Ohm'dan daha küçük şebeke empedanslarında arıza görülmez.

Gürültü / Titreşim bilgisi

Gürültü emisyon değerleri EN60745-2-3 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak

Ses basıncı seviyesi

Tolerans K Kulak koruması kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve tolerans K EN60745-2-3 uyarınca belirlenmektedir:

Yüzey taşlama (kazıma):

Zımpara kağıdı ile zımparalama:

Gürültü emisyon değerleri EN60745-2-3 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak

Ses basıncı seviyesi

Tolerans K Kulak koruması kullanın!

GWS24-230 LVI GWS26-180 LVI GWS26-230 LVI Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve tolerans K EN60745-2-3 uyarınca belirlenmektedir:

Yüzey taşlama (kazıma):

Zımpara kağıdı ile zımparalama:

Bu talimatta belirtilen titreşim seviyesi normlandırılmış bir

ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin

karşılaştırılmasında kullanılabilir. Bu değer geçici olarak

titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım

alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım

alanlarında kullanılırken, farklı uçlarla kullanılırken veya

yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen

değerden farklı olabilir. Bu da kullanıcıya binen titreşim

yükünü bütün bir çalışma süresinde belirgin ölçüde

Titreşim yükünü tam olarak tahmin edebilmek için aletin

kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de

dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki

titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların

bakımı, ellerin sıcak tutulması, iş aşamalarının organize

Koruyucu donanımın takılması

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Not: İşletme esnasında taşlama diskinin kırılmasından veya

koruyucu kapakta/elektrikli el aletinde bağlama

donanımlarının hasar görmesinden sonra elektrikli el aleti

zaman geçirmeden müşteri servisine gönderilmelidir,

adresler için „Müşteri servisi ve uygulama danışmanlığı“

Taşlama işleri için koruyucu kapak

Sıkma kolunu (8) açın. Koruyucu kapağın (6) kod tırnağını

(7) koruyucu kapağın dirseği elektrikli el aletinin flanşına

oturuncaya kadar mil boynundaki kod oluğuna yerleştirin ve

koruyucu kapağı (6) istediğiniz pozisyona çevirin. Sıkma

u Koruyucu kapağı (6) kullanıcı yönünde kıvılcım

sıçraması olmayacak biçimde ayarlayın.

Koruyucu kapağın (6) kapanma kuvvetini ayar vidasını (9)

sıkıp gevşeterek ayarlayabilirsiniz. Koruyucu kapağın (6)

yerine iyice oturmasına dikkat edin ve bunu düzenli

aralıklarla kontrol edin.

Not: Koruyucu kapaktaki (6) kod tırnakları sadece elektrikli

el aletine uyan bir koruyucu kapağın takılabilmesini sağlar.

Kesme işleri için koruyucu kapak

u Bağlı taşlama uçları ile kesme yaparken her zaman

kesme işleri için öngörülen koruyucu kapağı kullanın

u Taşta kesme yaparken yeterli bir toz emme donanımı

Kesme işleri için öngörülen koruyucu kapak (15) taşlama

işleri için öngörülen koruyucu kapak (6) gibi takılır.

Kılavuz kızakla kesme işleri için emici kapak

Kılavuz kızakla kesme işleri için emici kapak (20) taşlama

işleri için öngörülen koruyucu kapak (6) gibi takılır.

u Elektrikli el aletinizi sadece ek tutamakla (4) kullanın.

u Ek tutamak hasar gördüğünde elektrikli el aletini

kullanmaya devam etmeyin. Ek tutamakta herhangi

bir değişiklik yapmayın.

Ek tutamağı (4) çalışma durumunuza göre şanzıman başının

sağına veya soluna vidalayın.

Entegre titreşim engelleme,

meydana gelen titreşimleri

u Sönümleme elemanı hasar gördüğünde elektrikli el

aletini kullanmaya devam etmeyin.

u Kauçuk zımpara tablası (23) veya çanak fırça/disk

fırça/yelpaze taşlayıcı ile çalışırken her zaman el

koruma parçasını (21) takın.

El koruma parçasını (21) ek tutamağa (4) sabitleyin.

Zımpara uçlarının takılması

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u Tam olarak soğumadan önce taşlama ve kesme

disklerini tutmayın. Diskler çalışırken çok ısınır.

Taşlama milini (18) ve takılan bütün parçaları temizleyin.

Taşlama ucunu sıkmak ve gevşetmek için taşlama milini

sabitlemek üzere mil kilitleme tuşuna (1) basın.

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)134 | Türkçe

u Mil kilitleme tuşunu sadece taşlama mili dururken

kullanın. Aksi takdirde elektrikli el aleti hasar görebilir.

Yardımcı herhangi bir alet kullanmadan taşlama uçlarını

kolayca değiştirmek için germe somunu (13) yerine hızlı

germe somunu (14) kullanın.

u Hızlı germe somunu (14) sadece taşlama veya kesme

diskleri için kullanılabilir.

Sadece kusursuz ve hasarsız hızlı germe somunu (14)

Vidalama yaparken hızlı germe somununun (14) yazılı

tarafının taşlama diskini göstermemesine dikkat edin; ok

endeks işaretini (27) göstermelidir.

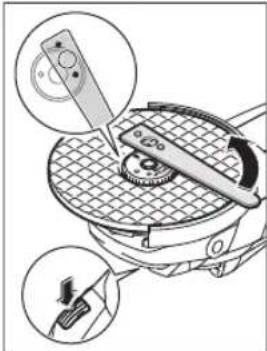

Taşlama milini sabitlemek

için mil kilitleme tuşuna (1)

somununu sıkmak için

taşlama diskini saat hareket

yönünde kuvvetlice çevirin.

Usulüne uygun olarak

takılmış ve hasarsız bir hızlı

germe somununu tırtıllı

halkayı saat hareket

yönünün tersine çevirerek

gevşetebilirsiniz . Sıkışan

hızlı germe somununu

hiçbir zaman bir pense ile

gevşetmeyin, iki pimli

anahtarı kullanın. İki pimli

anahtarı resimde görüldüğü

Taşlama uçlarının boyutlarına dikkat edin. Delik çapı

bağlama flanşına uymalıdır. Adaptör veya redüktör

parçalarını kullanmayın.

Elmas kesme diskleri kullanırken, elmas kesme diski

üzerindeki dönme yönü oku ile elektrikli el aletinin dönme

yönünün (şanzıman başındaki dönme yönü okuna bakın)

birbirine uyumlu olmasına dikkat edin.

Montaj işleminin sırası grafik sayfasında görülmektedir.

Taşlama/Kesme diskini sabitlemek için germe

somununu(13) vidalayın ve iki delikli anahtar (Bakınız „ Hızlı

germe somunu “, Sayfa134) ile sıkın.

u Ucu takıp aleti çalıştırmadan önce, ucun kusursuz

biçimde takılıp takılmadığını ve serbest olarak dönüp

dönmediğini kontrol edin. Ucun koruyucu kapağa veya

diğer parçalara temas etmediğinden emin olun.

Bağlama flanşına (10) merkezleme bundu

çevresinde bir plastik parça (O-ring) takılıdır.

O-ring yoksa veya hasarlı ise, bağlama flanşı

(10) çalışmaya başlamadan önce mutlaka

u Yelpaze taşlama ucu ile çalışmak için daima el koruma

parçasını (21) takın.

Kauçuk zımpara tablası

u Kauçuk zımpara tablası (23) ile çalışmak için daima el

koruma parçasını (21) takın.

Montaj işleminin sırası grafik sayfasında görülmektedir.

Kauçuk zımpara tablasının (23) montajından önce 2

besleme pulunu (22) taşlama miline (18) yerleştirin.

Yuvarlak başlı somunu (25) vidalayın ve iki pimli anahtarla

Çanak fırça/disk fırça

u Çanak fırça veya disk fırça ile çalışırken daima el

koruma parçasını (21) takın.

Montaj işleminin sırası grafik sayfasında görülmektedir.

Çanak fırçayı/disk fırçayı taşlama miline, taşlama mili dişinin

sonundaki taşlama mili flanşına sıkıca oturacak biçimde

vidalayın. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

Kullanımına izin verilen taşlama uçları

Bu kullanım kılavuzunda belirtilen bütün taşlama uçlarını

Kullanılan taşlama ucunun izin verilen devir sayası [dev/dak]

veya çevre hızı [m/s] en azından aşağıdaki tabloda belirtilen

Bu nedenle taşlama ucu etiketi üstünde bulunan izin verilen

devir sayısına veya çevre hızına dikkat edin.

Ana kolun çevrilmesi

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsTürkçe | 135

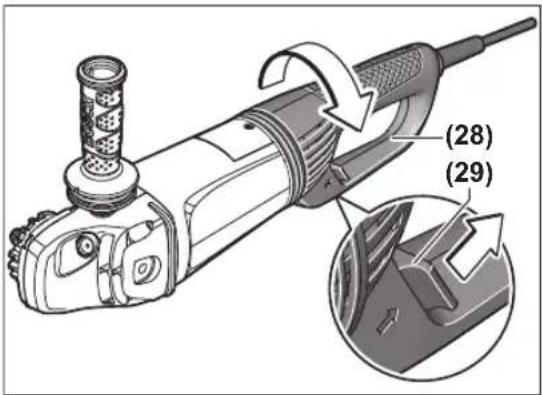

Ana kol (28) motor yuvasına göre 90° sola veya sağa

döndürülebilir. Bu sayede açma/kapama şalteri özel çalışma

durumlarında kullanılmaya uygun duruma getirilebilir,

örneğinkılavuz kızaklı ve toz emme kapaklı (20) kesme

işlerinde veya sol elini kullananlarda.

Kilit açma kolunu (29) ok yönünde çekin ve aynı anda ana

kolu (28) yerine oturana kadar istediğiniz pozisyona çevirin.

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa

zararlı olabilir. Bu tozlara temas etmek veya bu tozları

solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun

yakınındaki kişilerin nefes alma yollarındaki hastalıklara

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz

emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

hükümlerine uyun. u Çalıştığınız yerde toz birikmemesine dikkat edin. Tozlar kolayca alevlenebilir.

Çalıştırma u Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketinde belirtilen

gerilimle aynı olmalıdır. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalıştırılabilir.

Elektrikli el aleti, yeterli güç rezervine veya start akımı

destekli uygun gerilim regülasyonuna sahip olmayan mobil

akım üreteçlerinde (jeneratörlerde) çalıştırılırken, çalıştırma

esnasında performans düşmeleri veya tipik olmayan tepkiler

Lütfen özellikle şebeke gerilimi ve frekansı olmak üzere

kullandığınız akım üretecinin uygunluğuna dikkat edin.

Elektrikli el aletini çalıştırmak için açma/kapama şalterini

(3) öne itin ve daha sonra şaltere bastırın.

Basılı durumdaki açma/kapama şalterini (3) sabitlemek için

açma/kapama şalterini (3) biraz daha öne itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini (3)

bırakın veya kilitli ise açma/kapama şalterine (3) kısaca

basın ve şalteri tekrar bırakın.

Enerjiden tasarruf etmek için elektrikli el aletini sadece

kullandığınızda açın.

Kilitsiz şalter tipi (ülkelere özgü):

Elektrikli el aletini çalıştırmak için açma/kapama şalterini

(3) öne itin ve daha sonra şaltere bastırın.

Elektrikli el aletini kapatmak için açma/kapama şalterini (3)

bırakın. u Kullanmadan önce taşlama uçlarını kontrol edin. Taşlama ucu kusursuz biçimde takılmış olmalı ve

hiçbir yere temas etmeden serbestçe dönebilmelidir.

Aleti boşta en azından 1 dakika deneme

çalıştırmasında çalıştırın. Hasar görmüş,

yuvarlaklığını kaybetmiş veya titreşim yapan taşlama

uçları kullanmayın. Hasarlı zımpara uçları parçalanabilir

ve yaralanmalara neden olabilir.

İlk hareket akımı sınırlandırması

Elektronik ilk hareket akımı sınırlandırması başlangıç anında

elektrikli el aletinin performansını sınırlandırır ve 16 A’lık

sigorta ile çalışma olanağı sağlar.

Not: Elektrikli el aleti açıldıktan hemen sonra tam devir sayısı

ile çalışıyorsa ilk hareket akımı sınırlandırması ve yeniden

başlatma emniyeti arızalı demektir. Bu durumda elektrikli el

aleti zaman geçirmeden müşteri servisine gönderilmelidir,

adresler için "Müşteri servisi ve uygulama danışmanlığı"

Örneğin kesme işlemi esnasında elektrikli el

aletinin ani geri tepmesi durumunda motora

giden akım beslemesi elektronik olarak kesilir.

Aleti tekrar çalıştırmak için açma/kapama

şalterini (3) kapalı pozisyonuna getirin ve elektrikli el aletini

Tekrar çalışma emniyeti

Tekrar çalışma emniyeti, elektrik beslemesinin

kesilmesinden sonra elektrikli el aletinin kontrol dışı

Aleti tekrar çalıştırmak için açma/kapama şalterini (3)

kapalı konuma getirin ve elektrikli el aletini tekrar açın.

Çalışırken dikkat edilecek hususlar u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. u Taşıyıcı duvarlarda oluk açarken dikkatli olun, „Statik hakkında açıklamalar“ bölümüne bakın.

Bosch Power Tools 1 609 92A 6K9 | (15.07.2021)136 | Türkçe

u Kendi ağırlığı ile güvenli biçimde durmuyorsa iş

parçasını sabitleyin.

u Elektrikli el aletini duracak ölçüde zorlamayın

u Zorlanan elektrikli el aletinin ucunun soğumasını

sağlamak üzere birkaç dakika boşta çalıştırın.

u Bu elektrikli el aletini kesici taşlama tezgahında

u Tam olarak soğumadan önce taşlama ve kesme

disklerini tutmayın. Diskler çalışırken çok ısınır.

Not: Aleti kullanmadığınız zamanlar fişi prizden çekin.Fiş

takılı ve şebekede gerilim varsa elektrikli el aleti kapalı da

olsa belli miktarda akım tüketir.

u Kesme disklerini hiçbir zaman kazıyıcı taşlama için

30° ile 40° arasında bir yerleştirme açısı ile kazıyıcı taşlama

işlerinde en iyi sonuçları alırsınız. Elektrikli el aletini hafifçe

bastırarak ileri geri hareket ettirin. Bu sayede iş parçası aşırı

ölçüde ısınmaz, rengini değiştirmez ve yüzeyde oluklar/

Flap zımpara diski ile (aksesuar) bombeli yüzeyleri ve

profilleri de işleyebilirsiniz. Flap zımpara diskleri geleneksel

taşlama disklerine oranla çok daha uzun kullanım ömrüne,

düşük gürültü seviyesine ve düşük taşlama sıcaklıklarına

Metallerin kesilmesi

u Bağlı taşlama uçları ile kesme yaparken her zaman

kesme işleri için öngörülen koruyucu kapağı kullanın

Kesici taşlama işlerinde hafif bastırma gücü ve işlediğiniz

malzemeye uygun tempo ile çalışın. Kesme diskinin üzerine

baskı uygulamayın, diski açılandırmayın veya titretmeyin.

Serbest dönüş halindeki kesme diskini yan taraftan

bastırarak frenlemeyin.

Elektrikli el aleti her zaman

ters dönüşte kullanılmalıdır.

Aksi takdirde aletin kontrol

dışında kesim yerinden

dışarı çıkma tehlikesi vardır.

Profiller ve dört köşe

borular kesilirken en küçük

Taş malzemenin kesilmesi

u Taşta kesme yaparken yeterli bir toz emme donanımı

u Koruyucu toz maskesi kullanın.

u Bu elektrikli el aleti sadece kuru kesme/kuru taşlama

işlerinde kullanılabilir.

Taş malzemeyi keserken elmas kesme diskleri kullanın.

Kılavuz kızakla kesme işlerinde emici kapak (20)

kullanılırken toz emme donanımı taş tozunun emilmesine

uygun olmalıdır.Bosch uygun elektrikli süpürgeler sunar.

Elektrikli el aletini açın ve

kılavuz kızağın ön parçasını

yerleştirin. Elektrikli el

aletini hafif bir bastırma

kuvveti ve işlediğiniz

Örneğin yüksek çakıl içerikli

beton gibi özellikle sert

malzemeleri kesersen elmas kesme diski aşırı ölçüde

ısınabilir ve hasar görebilir. Elmas kesme diski çevresindeki

kıvılcım oluşumu bu durumu belli eder.

Bu gibi durumlarda kesme işlemine ara verin ve soğumasını

sağlamak üzere elmas kesme diskini boşta en yüksek devir

sayısı ile kısa süre çalıştırın.

Düşen iş performansı ve aşırı kıvılcım oluşunu elmas kesme

diskinin köreldiğini gösterir. Körelen elmas kesme disklerini

örneğin kireçli kum taşı gibi aşındırıcı malzemede kısa süreli

kesme yaparak tekrar bileyebilirsiniz.

Statik hakkında açıklamalar

Taşıyıcı duvarlarda açılan oluklar/yarıklar DIN1053 Kısım 1

hükümlerine veya ülkelere özgü mevzuata tabidir. Bu

hükümlere mutlaka uyulmalıdır. Çalışmaya başlamadan önce

sorumlu statikçilere, mimarlara veya yetkili şantiye

u Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

u İyi ve güvenli çalışabilmek için elektrikli el aletini ve

havalandırma aralıklarını temiz tutun.

u Aşırı kullanım koşullarında mümkünde bir emme

donanımı kullanın. Havalandırma deliklerini sık sık

basınçlı hava ile temizleyin ve bir hatalı akım koruma

şalteri (PRCD) kullanın. Metaller işlenirken elektrikli el

aletinin içinde iletken tozlar birikebilir. Ve bu da elektrikli

el aletinin koruyucu izolasyonunu olumsuz yönde

Aksesuarı dikkatli biçimde depolayın ve kullanın.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik

nedenlerinden dolayı bu tertibat Bosch'den veya Bosch

elektrikli el aletleri yetkili servisinden temin edilmelidir.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek

parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini

ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları

hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

1 609 92A 6K9 | (15.07.2021) Bosch Power ToolsTürkçe | 137

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip

etiketi üzerindeki 10 haneli malzeme numarasını mutlaka

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Eski Sanayi Bölgesi 3. Cad. No: 43

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: +90 242 3465876

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir / İzmir

E-mail: info@sezmenbobinaj.com.tr

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Diğer servis adreslerini şurada bulabilirsiniz:

bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine

Elektrikli el aletlerini evsel çöplerin içine

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin

2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek

tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden

kazanım merkezlerine gönderilmek zorundadır.

Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan

Teknik belgelerin bulunduğu yer: *
