BRUGSANVISNING GWS 26230 LVI Professional BOSCH

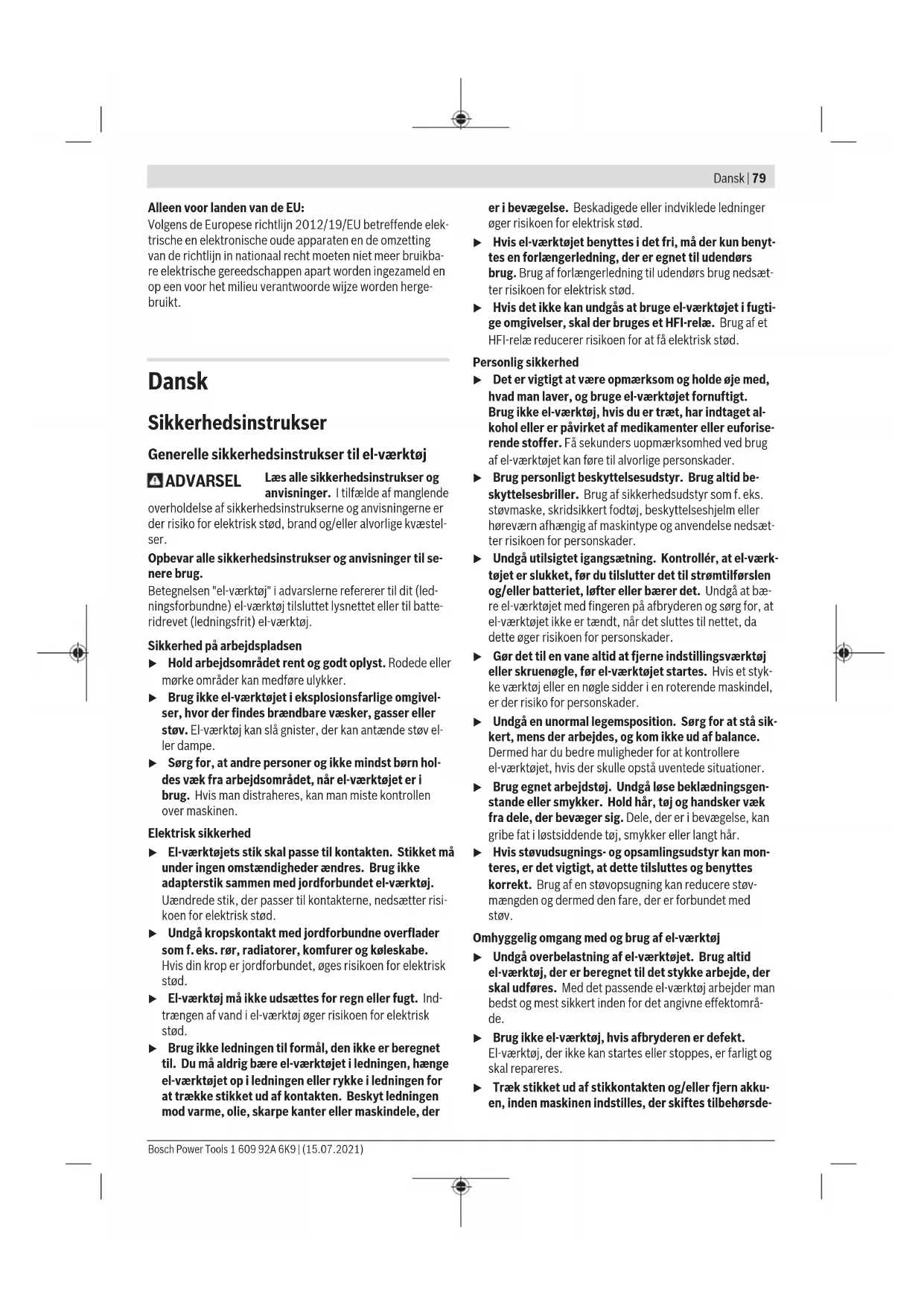

Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
ADVARSEL
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende
overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj.
Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der
er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akku-en, inden maskinen indstilles, der skiftes tilbehørsde-
80 | Dansk
le, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til vinkelslibere
Fælles sikkerhedsadvarsler for arbejdsopgaver, der omfatter slibning, pudsning, stålbørstning eller slibende skæring
▶ Dette el-værktøj er beregnet til slibning, pudsning, trådbørstning eller skæring. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglen-de overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Arbejde som polering bør ikke udføres med dette elværktøj. Hvis el-værktøjet bruges til arbejde, det ikke er beregnet til, kan der opstå farlige situationer med risiko for personskade.
Brug ikke tilbehør, der ikke er specifikt designet til opgaven og anbefalet af producenten af værktøjet. Blot fordi tilbehøret kan sættes på el-værktøjet, er det ikke nødvendigvis sikkert at bruge det.
- Tilbehørets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der anvendes ved en højere hastighed end mærkehastigheden, kan gå i stykker og slynges af værktøjet.
- Tilbehørets udvendige diameter og tykkelse skal være inden for el-værktøjets mærkekapacitet. Tilbehør i forkert størrelse kan ikke beskyttes og styres korrekt.
▶ Gevindmonteret tilbehør skal passe til gevindet på sliberens spindel. For flangemonteret tilbehør skal tilbehørets akselhul passe til flangens monteringsdiame-
ter. Hvis tilbehøret ikke passer til el-værktøjets monteringsdele, kører el-værktøjet ikke afbalanceret, og det vil vibrere meget med risiko for, at du mister kontrollen.
Brug ikke beskadiget tilbehør. Inden brug skal tilbehør som slibeskiver altid kontrolleres for splintring og revner, bagskiver skal kontrolleres for revner, flænger og slitage, og stålbørster skal kontrolleres for løse eller knækkede tråde. Hvis el-værktøjet eller tilbehøret tabes, skal det efterses for skader, eller der skal monteres ubeskadiget tilbehør. Når tilbehøret er efterset og monteret, skal el-værktøjet køre med maksimal hastighed uden belastning i ét minut. Du og eventuelle andre personer til stede må ikke stå i det roterende tilbehørs bane. Beskadiget tilbehør vil normalt gå i stykker under testen.
Brug personlige værnemidler. Afhængig af opgaven bæres visir eller lukkede eller åbne beskyttelsesbriller. Hvis det er relevant, bæres støvmaske, høreværn, handsker og værkstedsforklæde, som kan stoppe mindre slibekorn eller fragmenter af arbejdsemnet. ∅jen-værnet skal kunne stoppe flyvende materiale, der genereres under forskellige arbejdsopgaver. Støvmasken eller åndedrætsværnet skal kunne filtrere de partikler, der genereres under arbejdet. Langvarig udsættelse for kraftig støj kan medføre nedsat hørelse.
▶ Andre personer på stedet skal stå på sikker afstand af arbejdsområdet. Alle, der befinder sig inden for arbejdsområdet, skal bære personlige værnemidler.
Fragmenter af arbejdsemner eller defekt tilbehør kan bli-ve kastet ud og forårsage skader, også på afstand af arbejdsområdet.
Hold kun fast om el-værktøjets isolerede gribeflader, när du udfører arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte kabler eller værktøjets egen ledning. Hvis skæretilbehøret kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
Kablet skal placeres, så det ikke berører det roterende tilbehør. Hvis du mister kontrollen, kan kablet blive skåret over eller skadet, og du risikerer, at din hånd bliver trukket ind i det roterende tilbehør.
Du må først lægge el-værktøjet fra dig, når tilbehøret er stoppet helt. Det roterende tilbehør kan gribe fat i underlaget, så du mister kontrollen over el-værktøjet.
El-værktøjet må ikke være tændt, mens du bærer det ned langs siden. Utilsigtet kontakt med det roterende tilbehør kan medføre, at værktøjet får fat i dit tøj, så tilbehøret trækkes ind til kroppen.
El-værktøjets udluftningshuller skal rengøres jævnligt. Motorens blæser trækker støv ind i huset, og ophobning af større mængder metal kan udgøre en elektrisk risiko.
▶ El-værktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materialer.
Brug ikke tilbehør, som kræver væskekøling. Brug af vand eller andre kølevæsker kan medføre dødsfald eller skader som følge af elektrisk stød.
Advarsler vedrørende tilbageslag og lignende
Tilbageslag er en pludselig reaktion, der sker, när en roterende skive, bagskive, børste eller andet tilbehør kommer i klemme eller kører fast. Når det roterende tilbehør kommer i klemme eller kører fast, standser det pludseligt, hvilket tvinger el-værktøj, som ikke er under kontrol, i modsat retning af tilbehørets rotationsretning på det punkt, hvor tilbehøret sidder fast.
Hvis eksempelvis en slibeskive kommer i klemme eller kører fast i arbejdsemnet, kan kanten af den skive, der går ind i klemmepunktet, grave sig ind i materialets overflade, så skiven kører eller springer ud. Skiven kan springe enten mod eller væk fra brugeren afhængig af skivens rotationsretning på det tidspunkt, den kommer i klemme. Slibeskiven kan også knække under disse forhold.
Tilbageslag skyldes forkert brug af el-værktøjet og/eller forkerte arbejdsprocedurer eller arbejdsbetingelser og kan undgås ved at træffe de relevante forholdsregler, som er angivet nedenfor.
▶ Hold godt fast i el-værktøjet, og placer krop og arm, så du kan holde igen, hvis der sker tilbageslag. Hvis der medfølger et ekstra håndtag, skal det altid anvendes, så du opnår maksimal kontrol over tilbageslag eller momentreaktion under start. Brugeren kan kontrollere momentreaktioner og tilbageslag, hvis de relevante forholdsregler træffes.
- Placer aldrig hånden tæt på det roterende tilbehør. Tilbehøret kan slå tilbage over din hånd.
Placer ikke kroppen i det område, el-værktøjet vil bevæge sig i, hvis der sker tilbageslag. Tilbageslag vil ka- ste værktøjet i modsat retning i forhold til skivens be- vægelsesretning på det tidspunkt, den kører fast.
▶ Udvis særlig forsigtighed ved arbejde på hjørner, skarpe kanter osv. Undgå hoppende bevægelser, og undgå, at tilbehøret sætter sig fast. Hjørner, skarpe kanter og hoppende bevægelser giver øget risiko for, at tilbehøret sætter sig fast med tab af kontrol eller tilbage-slag til følge.
Der må ikke monteres en træklinge til en kædesav eller en savklinge med tænder. Denne type klinger medfører ofte tilbageslag og tab af kontrollen over værktøjet.
Sikkerhedsadvarsler specifikt for slibe- og skærearbejde
Brug kun skiver af en type, der anbefales til el-værktøjet, og den skærm, der er specifikt designet til den valgte skive. Skiver, som el-værktøjet ikke er designet til, kan ikke afskærmes korrekt, og det er ikke sikkert at bruge dem.
Slibefladen på skiver med fordybning i midten skal monteres under beskyttelseskantens plan. En forkert monteret skive, som stikker ud over beskyttelseskantens plan, kan ikke beskyttes korrekt.
▶ Skærmen skal fastgøres omhyggeligt til el-værktøjet og placeres, så den beskytter optimalt, dvs. så en så
lille del af skiven som muligt er blottet mod brugeren. Skærmen bidrager til at beskytte brugeren mod skivefragmenter, utilsigtet kontakt med skiven og gnister, der kan antænde tøj.
▶ Skiverne må kun bruges til de opgaver, de er anbefalet til. Eksempel: Siden af en skæreskive må ikke bruges til slibning. Slibende skæreskiver er beregnet til perifer slibning. Hvis disse skiver påføres kraft i sideretningen, kan de splintre.
Brug altid intakte skiveflanger i den rigtige størrelse og form til den valgte skive. Korrekte skiveflanger støtter skiven, så risikoen for, at skiven knækker, reduceres. Flanger til skæreskiver kan være forskellige fra flanger til slibeskiver.
Brug ikke slidte skiver fra større el-værktøj. Skiver, der er beregnet til større el-værktøj, er ikke velegnede til den høje hastighed, mindre værktøj kører med, og kan sprænges.
Yderligere sikkerhedsadvarsler specifikt for slibende skærearbejde
Skæreskiven må ikke "klemmes" eller udsættes for kraftigt tryk. Forsøg ikke at skære dybere, end skiven er beregnet til. Hvis skiven presses hårdt, øges belastningen og risikoen for, at skiven vrides eller sidder fast i snittet, at der sker tilbageslag, eller at skiven knækker.
Placer ikke kroppen på linje med og bag ved den roterende skive. Når skiven roterer væk fra kroppen på arbejdspunktet, kan tilbageslag kaste skiven og el-værktøjet direkte mod dig.
Når skiven sidder fast, eller arbejdet afbrydes, uanset årsag, skal el-værktøjet slukkes og holdes stille, til skiven er stoppet helt. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, da dette kan medføre tilbageslag. Undersøg og afhjælp årsagen til, at skiven sidder fast.
▶ Start ikke skæringen med skiven i arbejdsemnet. Lad skiven komme op på fuld hastighed, og før den derefter forsigtigt ned i snittet igen. Skiven kan sidde fast, køre op eller slå tilbage, hvis el-værktøjet startes igen i arbejdsemnet.
▶ Paneler eller store arbejdsemner bør støttes for at minimere risikoen for, at skiven kommer i klemme, og der sker tilbageslag. Store arbejdsemner har en tendens til at synke ned under deres egen vægt. Der skal placeres støtter under arbejdsemnet tæt på skærelinjen og tæt på arbejdsemnets kant på begge sider af skiven.
Vær ekstra forsigtigt, når der skæres lommer i eksisterende vægge eller andre områder, hvor du ikke kan se bagsiden af emnet. Skiven kan ramme gas- eller vandrør, ledninger eller objekter, der kan medføre tilbage-slag.
Sikkerhedsadvarsler specifikt for pudsearbejde
Brug ikke sandpapirskiver, der er for store. Følg producentens anbefalinger ved valg af sandpapir. Større stykker sandpapir, der stikker ud over puden, giver
82 | Dansk
risiko for snitskader og kan medføre, at skiven sidder fast eller rives i stykker, eller at der sker tilbageslag.
Sikkerhedsadvarsler specifikt for stålbørstningsarbejde
Vær opmærksom på, at børsten mister tråde, også under almindelig brug. Undgå at overbelaste trådene ved at påføre for stort tryk på børsten Ståltrådene kan nemt gennembryde lette tekstiler og/eller hud.
Hvis brug af skærm anbefales under stålbørstning, må trådskiven eller stålbørsten ikke komme i kontakt med skærmen. Trådskivens eller stålbørstens diameter kan udvide sig som følge af arbejdsbelastningen og centrifugalkraften.
Ekstra sikkerhedsanvisninger
Brug sikkerhedsbriller.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varmt under arbejdet.
Lås start-stop-kontakten op, og stil den på stop, när strømforsyningen afbrydes (f.eks. som følge af strømsvigt eller hvis netstikket trækkes ud). Derved forhindres en ukontrolleret genstart.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til skæring, skrubning og børstning af emner i metal og sten uden brug af vand.
Til gennemskæring med bundede slibemidler skal der bruges en speciel beskyttelseskappe.
Sørg for tilstrækkelig støvopsugning, när der skæres i sten.
Med godkendte slibeværktøjer kan el-værktøjet anvendes til sandpapirslibning.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Spindellåseknap
(2) Vibrationsdæmpning
(3) Tænd/sluk-knap
(4) Ekstrahåndtag (isoleret grebsflade)
(5) Spændenøgle til spændemøtrik ^a)
(6) Beskyttelsesskærm til slibning
(7) Kodeknast
(8) Spændearm til beskyttelsesskærm
(9) Skrue til justering af beskyttelsesskærm
(10) Holdeflange med O-ring
(11) Slibeskive ^a)
(12) Hårdmetal-kopskive ^a)
(13) Borepatron
(14) Selvspændende borepatron SDS-clic ^a)
(15) Beskyttelsesskærm til skæring
(16) Skæreskive ^a)
(17) Håndgreb (isoleret grebsflade)
(18) Slibespindel
(19) Diamantskæreskive ^a)
(20) Opsugningsskærm til skæring med føringsslæde ^a)
(21) Håndbeskyttelse ^a)
(22) Afstandsskiver ^a)
(23) Gummislibetallerken ^a)
(24) Slibeblad ^a)
(25) Rundmøtrik ^a)
(26) Kopbørste ^a)
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Vinkelsliber GWS 22-180 LVI GWS 22-230 LVI GWS 24-180 LVI | |||
| Varenummer | 3 601 H90 C.. | 3 601 H91 C.. | 3 601 H92 F.. |
| 3 601 H90 D.. | 3 601 H91 D.. | 3 601 H92 H.. | |
| Nominel optagen effekt W 2200 2200 2400 | |||
| Afgiven effekt W 1500 1500 1600 | |||
| Nominelt omdrejningstal min | -1 | 8500 6600 8500 | |
| Maks. slibeskivediameter mm 180 230 180 | |||
| Slibespindelgevind M 14 M 14 M 14 | |||
1 609 92A 6K9 | (15.07.2021) Bosch Power Tools
Vinkelsliber GWS 22-180 LVI GWS 22-230 LVI GWS 24-180 LVI
| Maks. gevindlængde for slibespindel mm 25 25 25 | |||
| Startstrømsbegrænsning ● ● ● | |||
| Genstartsbeskyttelse ● ● ● | |||
| Tilbageslagsfrakobling ● ● ● | |||
| Drejeligt hovedhåndtag -- ● | |||
| Vægt iht. EPTA-Procedure 01:2014 | |||
| – Med vibrationsdæmpende ekstrahåndtag kg 5,3 5,4 5,4 | |||
| – Med standard-ekstrahåndtag kg 5,2 5,3 5,3 | |||
| Beskyttelsesklasse | ☐/II /II /II | ☐ | ☐ |
Vinkelsliber GWS 24-230 LVI GWS 26-180 LVI GWS 26-230 LVI
| Varenummer | 3 601 H93 F.. | 3 601 H94 F.. | 3 601 H95 F.. | |
| 3 601 H93 H.. | 3 601 H94 H.. | 3 601 H95 H.. | ||
| Nominel optagen effekt W 2400 2600 2600 | ||||
| Afgiven effekt | W 1600 1650 1650 | |||
| Nominelt omdrejningstal | min^-1 | 6600 8500 6600 | ||
| Maks. slibeskivediameter | mm | 230 | 180 | 230 |
| Slibespindelgevind | M 14 | M 14 | M 14 | |
| Maks. gevindlængde for slibespindel mm 25 25 25 | ||||
| Startstrømsbegrænsning ● ● ● | ||||
| Genstartsbeskyttelse ● ● ● | ||||
| Tilbageslagsfrakobling ● ● ● | ||||
| Drejeligt hovedhåndtag | ● ● ● | |||
| Vægt iht. EPTA-Procedure 01:2014 | ||||
| – Med vibrationsdæmpende ekstrahåndtag kg 5,5 5,5 5,6 | ||||
| – Med standard-ekstrahåndtag kg 5,4 5,4 5,5 | ||||
| Beskyttelsesklasse | ☐ / II / II / II | ☐ | ☐ | |
Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.
Kun for el-værktøj uden startstrømsbegrænsning: Tilkoblingsprocesser bevirker kortvarige spændingsfald. Ved ugunstige netbetingelser kan der opstå forringelser for andre apparater. Ved netimpedanser under 0,25 ohm forventes ingen forstyrrelser.
Støj-/vibrationsinformation
| GWS 22-180 LVI GWS 22-230 LVI GWS 24-180 LVI | ||||
| 3 601 H90 C.. | 3 601 H91 C.. | 3 601 H92 F.. | ||
| 3 601 H90 D.. | 3 601 H91 D.. | 3 601 H92 H.. | ||
| Støjemissionsværdier fundet iht. EN 60745-2-3. | ||||
| El-værktøjets A-vægtede støjniveau udgør typisk | ||||
| Lydtrykniveau | dB(A) | 92 | 92 | 92 |
| Lydeffektniveau | dB(A) | 103 | 103 | 103 |
| Usikkerhed K | dB | 3 | 3 | 3 |
| Brug høreværn! | ||||
| Vibrationer samlet værdi ah (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60745-2-3: | ||||
| Overfladeslibning (skrubning): | ||||
| ah | m/s2 | 6,5 | 5,5 | 8,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
84 | Dansk
GWS 22-180 LVI GWS 22-230 LVI GWS 24-180 LVI
| Slibning med slibeblad: | ||||
| a_h | m/s2 | 3,5 | 3,5 | 3,5 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
GWS 24-230 LVI GWS 26-180 LVI GWS 26-230 LVI
| 3 601 H93 F.. | 3 601 H94 F.. | 3 601 H95 F.. | |
| 3 601 H93 H.. | 3 601 H94 H.. | 3 601 H95 H.. |
Støjemissionsværdier fundet iht. EN 60745-2-3.
El-værktøjets A-vægtede støjniveau udgør typisk
| Lydtrykniveau | dB(A) | 92 | 90 | 90 |
| Lydeffektniveau | dB(A) | 103 | 101 | 101 |
| Usikkerhed K | dB | 3 | 3 | 3 |
| Brug høreværn! |
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60745-2-3:
| Overfladeslibning (skrubning): | ||||
| a_h | m/s2 | 5,5 | 6,5 | 6,5 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
| Slibning med slibeblad: | ||||
| a_h | m/s2 | 3,5 | 4,0 | 4,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen over hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
Montering af beskyttelsesanordning
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Bemærk: Efter brud på slibeskiven under arbejdet eller beskadigelse af holdeanordningerne på beskyttelseskappen/el-værktøjet skal el-værktøjet omgående sendes til et autori-
seret værksted, adresser se afsnittet "Kundeservice og anvendelsesrådgivning".
Beskyttelsesskærm til slibning
Åbn spændearmen (8). Anbring beskyttelsesskærmens (6) kodeknast (7) i kodenoten på spindelhalsen, indtil kraven på beskyttelsesskærmen sidder på el-værktøjets flange, og drej beskyttelsesskærmen (6) i den ønskede position. Luk spændearmen (8).
- Indstil beskyttelsesskærmen (6), så betjeningspersonen ikke udsættes for gnistregn.
Du kan ændre spændekraften af låsen til beskyttelsesskærmen (6) ved at løsne eller spænde justeringsskruen (9). Kontrollér, at beskyttelsesskærmen sidder rigtigt (6), og kontrollér den med regelmæssige mellemrum.
Bemærk: Kodeknasterne på beskyttelsesskærmen (6) sikrer, at der kun kan monteres en beskyttelsesskærm, som passer til el-værktøjet.
Beskyttelsesskærm til skæring
Brug altid en beskyttelseskappe til skæring ved gen- nemskæring med bundne slibemidler (15).
▶ Sørg for tilstrækkelig støvopsugning, när der skæres i sten.
Beskyttelsesskærmen til skæring (15) monteres på samme måde som beskyttelsesskærmen til slibning (6).
Udsugningsskærm til skæring med føringsslæde
Udsugningsskærmen til skæring med føringsslæde (20) monteres på samme måde som beskyttelsesskærmen til slibning (6).
Ekstrahåndtag
▶ Brug kun dit el-værktøj med ekstrahåndtaget (4).
▶ Fortsæt ikke med at bruge el-værktøjet, hvis ekstrahändtaget er beskadiget. Foretag ikke ændringer på ekstrahändtaget.
Skru ekstrahändtaget (4) på gearhovedet til højre eller venstre, afhængigt af arbejdsmåden.
Vibrationsdæmpning
Den integrerede vibrations-dæmpning reducerer eventuelle vibrationer.
- Fortsæt ikke med at anvende el-værktøjet, hvis dæmningselementet er beskadiget.
Håndbeskyttelse
▶ Ved arbejde med gummislibetallerken (23) eller med kopbørste/skivebørste/lamelslibeskive skal du altid montere håndbeskyttelsen (21).
Fastgør håndbeskyttelsen (21) med ekstrahåndtaget (4).
Montering af slibeværktøj
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varmt under arbejdet.
Rengør slibespindlen (18) og alle dele, der skal monteres. Tryk på spindellåsetasten (1) for at låse slibespindlen ved fastspænding og frigørelse af slibeværktøjerne.
Aktivér kun spindellåsetasten, när slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.
Lynspændemøtrik SDS-elic
For hurtigere skift af slibeværktøj uden anvendelse af andre værktøjer kan du i stedet for spændemøtrikken (13) benytte lynspændemøtrikken (14).
- Lynspændemøtrikken (14) må kun bruges til slibe- og skæreskiver.
Brug kun en fejlfri, ubeskadiget lynspændemøtrik (14). Sørg ved påskruningen for, at lynspændemøtrikkens (14) side med påskrift ikke peger mod slibeskiven; pilen skal pege mod indeksmærket (27).

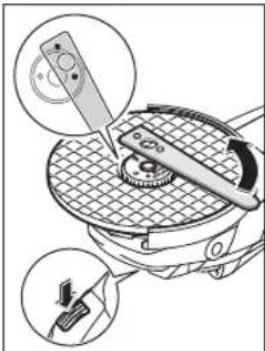

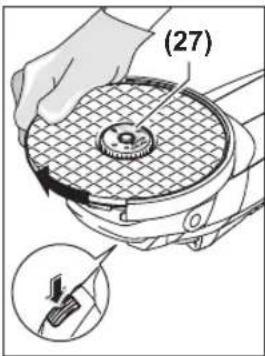

(27)Tryk på spindellåsetasten (1) for at läse slibespindlen. For at spænde lynspændemøtrikken skal du dreje slibeskiven hårdt med uret.
En korrekt fastgjort og in- takt lynspændemøtrik kan løsnes ved at dreje roule- tringen mod uret med hån- den. Brug aldrig en tang til at løsne en fastsiddende lynspændemøtrik, men anvendt i stedet spænde- nøglen. Sæt spændenøglen på som vist på billedet.
Slibe-/skæreskive
Vær opmærksom på slibeværktøjernes dimensioner. Huldiameteren skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker.
Sørg ved anvendelse af diamantskæreskiver for, at retningspilen på diamantskæreskiven og el-værktøjets omdrejningsretning (se retningspil på gearhovedet) stemmer overens. Rækkefølgen ved montering kan ses på grafiksiden.
Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken (13) og spænde denne med spændenøglen (se "Lynspændemøtrik SBS e 85/1c
Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før elværktøjet tændes. Sørg for, at slibeværktøjet ikke rager imod beskyttelseskappen eller andre dele.
I holdeflangen (10) er der rundt om centre-ringskraven indsat en plastdel (O-ring). Hvis O-ringen mangler eller er beskadiget, skal holdeflangen (10) altid udskiftes før videre anvendelse.
Lamelslibeskive
▶ Ved arbejde med lamelslibeskiven skal du altid montere håndbeskyttelsen (21).
Gummislibetallerken
▶ Ved arbejde med gummislibetallerkenen (23) skal du altid montere håndbeskyttelsen (21).
Rækkefølgen ved montering kan ses på grafiksiden.
Før montering af gummislibetallerkenen (23) skal du altid montere de 2 afstandsskiver (22) på slibespindlen (18).
86 | Dansk
Skru rundmøtrikken (25) på, og spænd den med spændenøglen.
Kopbørste/skivebørste
▶ Ved arbejde med kopbørste eller skivebørste skal du altid montere håndbeskyttelsen (21).
Rækkefølgen ved montering kan ses på grafiksiden. Kopbørsten/skivebørsten skal kunne skrues så langt ind på slibespindlen, at den sidder tæt ind til slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/ski- vebørsten fast med en gaffelnøgle.
Tilladte slibeværktøjer
Du kan bruge alle slibeværktøjer, der er nævnt i denne betjeningsvejledning.
Det tilladte omdrejningstal [o/min] eller periferihastigheden [m/s] for de benyttede slibeværktøjer skal som minimum modsvare angivelserne i den efterfølgende tabel.
Overhold derfor det/den tilladte omdrejningstal/periferi-hastighed på slibeværktøjets etiket.
| maks. [mm] [mm] | |||||
| D b d [min] | ^-1 [m/s] | ||||
| 180 | 8 | 22,2 | 8500 | 80 | |
| 230 | 8 | 22,2 | 6600 | 80 | |
| 180 | - | - | 8500 | 80 | |
| 230 | - | - | 6600 | 80 | |
| 100 30 M 14 8500 45 | |||||
Drejning af hovedhändtag
GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI / GWS 26-230 LVI
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

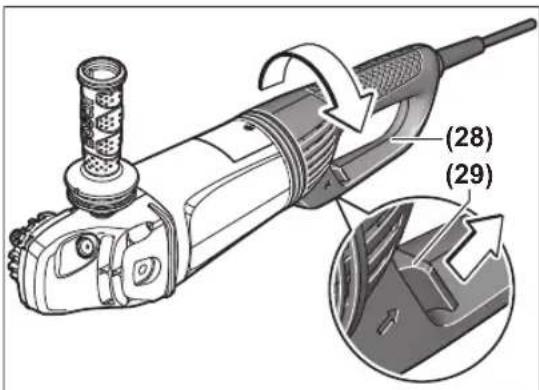

Hovedhåndtaget (28) kan drejes 90° til højre eller venstre i forhold til motorhuset. Dermed kan tænd/sluk-knappen anbringes, så den er lettere tilgængelig i vanskelige arbejdspositioner, f.eks. hvis du anvender opsugningsskærmen med føringsslæde (20) til skærearbejde, eller hvis du er venstre håndet.
Træk greblåsen (29) i pilens retning, og drej samtidig hovedhändtaget (28) i den ønskede position, indtil det går i indgreb.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Brug helst en støvopsugning, der egner sig til materialet.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
Brug
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Ved drift af el-værktøjet på mobile strømproducerende aggregater (generatorer), der ikke har tilstrækkelige effektreserver og/eller egnet spændingsregulering med startstrømsbegrænsning, kan der opstå effektforringelser eller atypisk adfærd ved tilkobling.
Vær opmærksom på den benyttede generators egnethed, især hvad angår netspænding og -frekvens.
Tænd/sluk
For at tænde el-værktøjet skal du skubbe tænd/sluk-knappen (3) fremad og derefter trykke på den.
For at låse den nedtrykkede tænd/sluk-knap (3) skal du skubbe tænd/sluk-knappen (3) videre frem.
For at slukke el-værktøjet skal du slippe tænd/sluk-knappen (3) eller, hvis den er låst, trykke kort på tænd/sluk-knappen (3) og slippe den igen.
Knapmodel uden läsefunktion (landespecifik):
For at tænde el-værktøjet skal du skubbe tænd/sluk-knappen (3) fremad og derefter trykke på den.
For at slukke el-værktøjet skal du slippe tænd/sluk-knappen (3) igen.
- Kontrollér slibeværktøjet før brug. Slibeværktøjet skal være monteret sikkert, så det kan dreje frit. Foretag en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadigede, ikke-runde eller vibrerende
slibeværktøjer. Beskadigede slibeværktøjer kan gå i stykker og forårsage skader.
Startstrømsbegrænsning
Den elektroniske startstrømsbegrænsning begrænser ydelsen, når el-værktøjet tændes, og muliggør driften til en 16 A-sikring.
Bemærk: Kører el-værktøjet med fuldt omdrejningstal umiddelbart efter start, fungerer startstrømbegrænsningen og genindkoblingsbeskyttelsen ikke. El-værktøjet skal omgående sendes til et autoriseret værksted, adresser se afsnittet "Kundeservice og anvendelsesrådgivning".
Tilbageslagsfrakobling
Ved et pludseligt tilbageslag af el-værktøjet, f.eks. blokering ved overskæring, afbrydes motorens strømtilførsel elektronisk.
For igen at tænde skal du anbringe tænd/sluk-
knappen (3) i frakoblet position og tænde el-værktøjet igen.
Genstartsbeskyttelse
Genstartsbeskyttelsen forhindrer en ukontrolleret start af elværktøjet efter afbrydelse af strømtilførslen.
For genindkobling skal du sætte tænd/sluk-kontakten (3) i frakoblet position og tænde el-værktøjet igen.
Arbejdsvejledning
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
▶ Forsigtig ved slidsning i bærende vægge, se afsnittet "Oplysninger om statik".
▶ Fastspænd emnet, hvis det ikke ligger sikkert på grund af sin egenvægt.
Belast ikke el-værktøjet så meget, at det kommer til stilstand.
Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan afkøle.
▶ El-værktøjet må ikke benyttes med en skærestander.
Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varmt under arbejdet.
Bemærk: Træk netstikket ud af stikkontakten, når el-værktøjet ikke skal bruges. Når netstikket er sat i, og der er netspænding til stede, har el-værktøjet altid et lille strømforbrug, også når det er slukket.
Skrubslibning
Anvend aldrig skæreskiver til skrubslibning.
Med en hældningsvinkel på 30° til 40° opnår du det bedste arbejdsresultat ved skrubslibning. Bevæg el-værktøjet frem og tilbage med et moderat tryk. Derved undgår du, at emnet bliver for varmt, at det misfarves, eller at der opstår riller.
Lamelslibeskive
Med lamelslibeskiven (tilbehør) kan du også bearbejde hvælvede overflader og profiler. Lamelslibeskiver har en væsentligt længere levetid, lavere støjniveau og lavere slibetemperaturer end normale slibeskiver.
Skæring af metal
Brug altid en beskyttelseskappe til skæring ved gen- nemskæring med bundne slibemidler (15).
Ved skæring skal der arbejdes med en jævn fremføring, som er afstemt efter materialet, der bearbejdes. Skæreskiven må ikke påføres tryk, komme i spænd eller udsættes for svingninger.
Udløbende skæreskiver må ikke bremses ved at trykke på siden.
El-værktøjet skal altid føres i modløb. Ellers er der risiko for, at det ukontrolleret trykkes ud af snittet. Ved skæring af profiler og firkantrør er det bedst at starte ved det mindste tværsnit.
Skæring af sten
▶ Sørg for tilstrækkelig støvopsugning, när der skæres i sten.
▶ Brug beskyttelsesmaske.
▶ El-værktøjet må kun anvendes til tørskæring/tørslibning.
Brug så vidt muligt en diamantskæreskive til overskæring af sten.
Ved anvendelse af udsugningsskærmen til skæring med føringsslæde (20) skal støvsugeren være godkendt til udsugning af stenstøv. Bosch tilbyder egnede støvsugere.
Start el-værktøjet, og sæt det på emnet med den forreste del af føringsslæden. Skub el-værktøjet med et moderat tryk, tilpasset til materialet der skal bearbejdes.
Ved skæring af særligt hårde materialer, f.eks. beton med højt kiselindhold, kan
diamantskæreskiven blive overophedet og derved tage skade. En krans af gnister, der følger den omløbende diamantskæreskive, er et tydeligt tegn på dette.
I så fald skal du afbryde skærearbejdet og lade diamantskæreskiven køre kort tid i tomgang ved det højeste omdrejningstal for at afkøle den.
Hvis arbejdet skrider mærkbart langsommere frem, og der dannes en lysende krans af gnister, er det tegn på, at diamantskæreskiven er blevet sløv. Du kan slibe den igen ved at udføre korte snit i et slibende materiale, f.eks. kalksandsten.
Oplysninger om statik
Slidser i bærende vægge er omfattet af standarden DIN 1053 del 1 eller landespecifikke bestemmelser. Disse forskrifter skal altid overholdes. Før arbejdet påbegyndes, skal den ansvarlige statiker, arkitekt eller byggeledelse spørges til råds.
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Brug så vidt muligt altid et udsugningsanlæg ved ekstreme anvendelsesforhold. Blæs ventilationsåbningerne igennem med hyppige mellemrum, og forkobl en fejlstrømsafbryder (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i elværktøjet. Elværktøjets beskyttelsesisolering kan forringes.
Opbevar og behandle tilbehøret omhyggeligt.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
Ekstra sikkerhetsanvisninger
Bruk vernebriller.
Les sikkerhetsanvisningene og instruksene.
Fest håndbeskyttelsen (21) med ekstrahåndtaket (4).
Bruk bare en feilfri, uskadet hurtigspennmutter (14). Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (14) ikke vender mot spiveskiven. Pilen må peke mot indeksmerket (27).


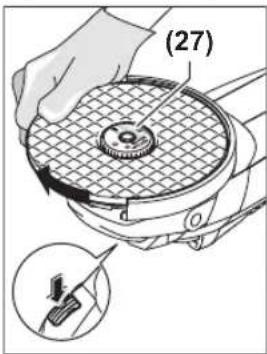

(27)En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett tohullsnøkkelen som vist på bildet.
Slipe-/kappeskive
Ved kappesliping må du arbeide med moderat kappehastighet tilpasset materialet. Du må ikke utøve trykk, pendle eller vippe på kappeskiven.
Du må ikke bremse kappeskiver som stanses, ved å trykke imot på siden.
Tilbehøret må lagres og behandles med omhu.
Elektroverktøy må ikke kastes i vanlig søppel!
