INSTRUKCJA OBSŁUGI MAX G2 E SEGWAY

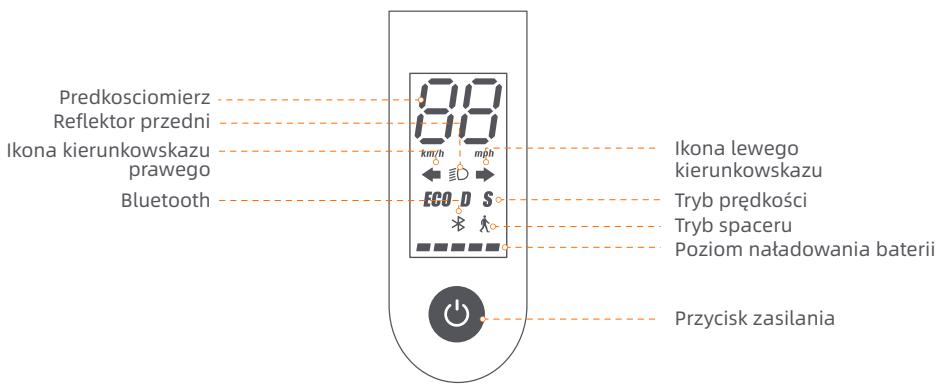

Deska rozdzielcza i przycisk zasilania

Przycisk Start: Krótka naciśnj匹配zisk Start, aby wączyć. Naciśnj i przytrzymaj匹配zisk przytez 3 sekundy, aby wączyć skuter. Przy wączynej hulajnodze KiskScooter naciśnj匹配zisk Start, aby wączyć / wączyć swiatto przydnie i tylne, a要进一步jni匹配nij dwukrotnie, aby przy.§ćzacmiedź trybami prędkości.

Prędkosciomierz: wskazuje aktualné prędkość hulajnogi. Wyswietla również kody będów.

Wskaznikiera kierunkr: Skrecajwc lewlo lub wpro, naciwjn prerzctznki, (wle loo) lub (wprwo) na prerzactznku kierunkowskazow. Nastepniem kierunkowskaz bedzie magit regularnie, co moza wylaczyc, ponwnie nacijsakj odpwiedni przeci zelnizki.

Tryb spacerowy: Maksymalna prędkość wynosi 5 km/h (3.1 mph).

Reflektor przydni i tylne swiatto są zawsze wączone i nie mayna ich wytyczy.

• Jak wączyć w aplikacja: Ustawienia > Tryb spacerowy.

Tryb prędkosci: są dostepne 3 tryby. Maksymalna prȩdkość wynosi:

Modes	Model	Max G2 E	Max G2 D
ECO (tryb oszczedzania energia)		15 km/h (9.3 mph)	15 km/h (9.3 mph)
D (tryb standardowy)		20 km/h (12.4 mph)	20 km/h (12.4 mph)
S (modo deportivo)		25 km/h (15.5 mph)	20 km/h (12.4 mph)

Bluetooth: ikona wskazuje, ze hulajnoga zosta pomyslnie potaczonz urzadzeniem mobilnym.

Poziom naładowania baterii: Całkowytpoizom naładowania baterii odpwiada pięciu paskom.

• Poziom naładowania bateri jest;basknika bateri jest czerwony. Nalezy natychmiast naładowa batorie hulajnogi kickscocter.

Charakterystyka

	Poz	Parametr
Produkt	Imie	Ninebot KickScooter Max G2
	Model	051501E	051501D
	d. x szer. x wys.	Okoto 1210 x 570 x 1264 mm (47,6 x 22,4 x 49,8 in)
	Złoźony: d. x szer. x wys.	Okoto 1210 x 570 x 605 mm (47,6 x 22,4 x 23,8 in)
	Masa netto	Okoto 24,25 kg (53,5 lbs)
Uzytkownik	Ładowsność	120 kg (265 lbs)
	Zalecany wiek	16-55 lat
	Wymagany wzrost	120-200 cm (3'11''-6'6'")
Parametry urzędzenia	Prędkość max.	Okoto 25 km/h (15,5 mph)	Okoto 20 km/h (12,4 mph)
	Zakres teoretyczny[1]	Okoto 70 km (43,5 miles)
	Typowy zasięg[2]	Okoto 50 km (31,1 miles)
	Max. nachylenie	Okoto 22%
	Mołowność jazdy po	Większość plaskich drÓg i typowych belgijskich drÓg.
	Temperatura robocza	-10 do 40°C (14-104°F)
	Temperatura przechowywania	-10-50°C (14-122°F); Zalecane: 10~30°C (50-86°F)
	Klasa ochry	IPX5
	Czas ŁadOWania	Okoto 6 h
Akumulator	Napiȩcie znamionowe	36 V ---
	Max. napiȩcie ŁadOWania	42 V ---
	Temperatura ŁadOWania	0-40°C (32-104°F)
	Pojemnosć znamionowa	15,3 Ah
	Energia nominalna	551 Wh
	System zarzędzania baterią	Ochrona przydzne zopatrzejnych, zworciem, przyȩznych, nadmiernym rozȩadowaniem i przyȩadowaniem
Silnik	Moc znamionowa	0,45 kW, 450 W
	Maks. Moc	0,9 kW, 900 W
Ładowarka	Model	NB-42D0-02D9
	Ecrire	Incorporado - Integrado
	Napiȩcie wejsciowe	0,1218 kW, 121,8 W
	Wejscie nominale	100-240 V ~ 50-60 Hz, 2,0 A MAX.
	Maks. napiȩcie wyjsciowe	42 V ---
	Wyscięcie znamionowe	2,9 A
Opona	Ciśnienie w oponach	42-48 psi
	Opony	10-calowe samousczelniajaźc e pony bezȩdkowe

[2] Zakres treocetyczny: Testowany podzcz y zelnym akumulatorom, obciuzenia 75 kg (165 lbs), 25^ ( 77^ ), przy sąȩdnie sąȩdkość 16 km/h (9,9 mph) za chodniku.
Typowy zagiew: Testowamy podcasz jazyd z pehnym akumulatorom, obciżenie 75 kg (165 lbs), 25^ ( 77^ ), z maksymalna prędkość na chodnik.
Niekotre zeyniki, wptywajcie na zagiew to: prędkość, obciżenie, licza urchomien i zatrzymań urzadzenia, temperatura otoczene tych.

Bateria jest zgodna z UN 38.3.

Oswiadczenie o zgodnosci z przyopsisami Unii Europejskiej

Informacja o usuwaniu dla uzytkowników zuzytego spreptu elektrycznego i elektroniczneo

Ten symbol na produkcie lubooter opakowani oznacza, ze zuzytych produktw elektrycznych i elektronicznych nie nalezy mieszac z niesortowanymi odpadami komunalnymi. Aby zapewnic prawidtowe prerztwarzanie, uzytkownik jest odpowiedzialny za pozbycie sie zuzytego spreztu poprzej zorganizowanieacoes wzwrotu do wyznaczonych punktow zbiorki.

Własciwa utyliczacja togo produktu pomość zaoszcźedźć cenne zasoby i zapobiec wszelkim potencjalnym negatwnym skutkom dla zdrowia ludzkiego i sądowiska, króte w przyciwnym razie mogtybyDyniknac z niewlasciwego postepowania z odpadami.

Za nieprawidłow utylizacja tych odpadów mogą zostć nałozone kary, zgodnia z krajowymi przypepisami.

Prosimy o kontakt z lokalnymi władzami w celu uzyskania dalszych informaci o najblíszym wyznacznonym punkcie zbiórk.

Informacja dotyczze recyklingeru baterii dla uzytkowników

Ten symbol oznacza, ze baterie i akumulatory po zuzuci nie powinny bycieszane z nieszortowamy odpadami komunalnymi. Tjow udziat jest wazna czeciag wysików na rzech zminimalizowania wptywu baterii i akumulatorów naŚrodowisko zdrowie ludzi W celu prawltoego recykgungozsz wrozcić ten produkt lub baterie lub akumulatory, ktore zwierda, do dostawcy lub do wyznaczonego punktu zbiórki.

Węsciwa utyliżacja togo produktu pomość zaoszcźedźć cenne zaśoby i zapobiec wszelkim potencjalnym negatymi skutkom dla zdwiorowa ludzkiego i sądowiska,.kró w przyciwnym razie mogłybywynnikość niewȩsciwo go posteponiania z odpadami.

Za nieprawidłow aptylizace tych odpadow moga zostac nafozone kary, zgodnie z krajowymi przypisami.

istnieja oddzielne systemy zbiórku zuzytych baterii i akumulatorów.

Prosimy o prawidłow utylizacja baterii i akumulatorów w lokalnej zbiórce/recyklingu odpadów srodek.

Dyrektywa w sprawie urzadzen radiowych

Ninebot (Changzhou) Tech Co., Ltd. niniejszym oswiadcza, ze produkt wymieniony w teil sekci jest zgodny z

podstawowymi wymaganiami i innymi stosownymi postanowieniami dyrektywy w sprawie urzadzen radiowych 2014/53/UE.

Dyrektywa w sprawie ograniczen w stosowaniu niedtórych substancji niebezpiecznych (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. niniejszym oswiadcz, ze caly produkt, w tym czeci (kable, przywod itp.) speltnia wymagania dyrektywy RoHS 2011/65/UE i zmiany dyrektywy delegowanej Komisji (UE) 2015/863 w sprawie ograniczenia stosowania niedtorych niebezpiecznych substancji w sprecision elektrycznym i elektronicznym ("RoHS przysztaclcenie" lub „RoHS 2.0").

Dyrektywa maszynowa

Ninebot (Changzhou) Tech Co., Ltd. ninijszym oswiadcz, ze produkt wymieniony w tej sekci jest zgodny zzasadniczymi wymaganiami i innymi stosownymi postanowieniami dyrektywy maszynowej 2006/42/WE.

Upoważniony przystawiciel:

Segway-Ninebot Europe, Dynamostraat 7, 1014 BN

Ninebot (Changzhou) Tech Co., Ltd. niniejszym oswiadzca, ze model produktu: 051501E, 051501D jest zgodny zaasadniczymi wymaganiani i innymi stosownymi postanowieniami dyrektywy w sprawie urzadzeń radiowych 2014/53/UE, oraz dyrektywy RoHS 2011/65/UE izmiana Dyrektywa delegowsa Komisji (UE) 2015/863.

Deklaracja zgodnosci przyznazobaczy pod nastepujacym adresem: http://eu-enSegway.com/support-instructions

Bluetooth	Pasma.częstotliwość	2.4000-2.4835GHz
	Moc emisi j RF	20mW

Wykorystanie Works with Apple oznacza, ze produkt zostaw zaprojectowy tak, aby wspótracowat spezialnie z technologiya zidentyifikowan na plakecie i zostaw certyfikowy przyez producenta produktu w celu speltnienia Apple Find My network specyfikacje i wymagania produktu. Apple nie ponosi odpowiedzialnosci za dziatanie unto urzadzenia lub korzystanie z togo produktu lub是我的o zgodnosc z normami bezpiecznych i regulacyjnych.

4 Zalecany harmonogram konserwacji

Aby zapewnic bezpieczna jazde, niedbnda jest codzienna pielegnacja i regularna konserwaca. Ty, wstaemiciel, masz kontrole i wiedze o tym, jak czesto korzystasz ze skutera, jak czego go uzywasz i gdzie go uzywasz. obowiazek przemrowadzania regularnych kontroli di ozdarczania skutera do autoryzowanego centrum serwisowego w celu przemrowadzenia kontroli er serwisu. Dla wasnegro bepieczneznsta i lepszych wrazen z jazdy nalezy przy pecrrowadzae regularny konserwaje KickScootera. Zapoznaj sie z poniyszym harmonogramem konserwaci.

Uwaga: ten harmonogram konserwajni nalicza oplate serwisowa.

Przemniot	komponent	Metoda konserwaju	Kazde 3 mièleace	Co 6 miesiecy lub co 500 km (310 mil)	Co 1 rok lub co 1,000 km (621 mil)	Co 3 rok lub co 10,000 km (6,214 mil)
Konserwacja komputerów mainframe	Czȩci mainframe	Użyjmieckiej, wilgotnej szmatki, aby wytrzejć rame gołowną do czysta.	✓	✓	✓	✓
	Czȩnienie w oponach	Napompuj opony do 42-48 psi.	✓	✓	✓	✓
	Zuźycie opony	Sprawdź,czy opony nie są popekane, zdeformowane lub znacznie zuźyte.		✓	✓	✓
	Śruby na górze trzpieenia	Dokręc Śrub przyzmocgowanych do kierownikicy i mostka. Sugerowy moment obrotowy to 5,5 ± 0,5 Nm.	✓	✓	✓	✓
		Dokrć Śrubes przypeustnicy. Sugerowy moment obrotowy to 0,9 ± 0,06 N·m. Dokrć Śruby na dzwigniach hamul;cwy. Sugerowy moment obrotowy to 6 ± 1 N·m.Dokrć Śruby na szczycie mostka. Sugerowy moment obrotowy to 8,5 ± 0,5 N·m.		✓	✓	✓
	Śruby na mechanizmie składania	Dokrćci Śruby mocujuść składanego uchwytu i widelca przydeniego, Dwa Śruby boczne z boku, zalecany moment obrotowyDynosi 15 ± 1N·m Składaj i Rozwijsj, górna pionowa Śruba, zalecany moment obrotowyDynosi 15 ± 1N·m Złóź pret goźćzy i zamocuj Śruby goźćcie podczas koysania na rowerze.Składanie jest glówn bez trzeszenia.		✓	✓	✓

Przemniot	komponent	Metoda konsenwacci	Kazde 3 mieseäge	Co 6 miesećy lub co 500 km (310 mil)	Co 1 rok lub co 1,000 km (621 mil)	Co 3 rok lub co 10,000 km (6,214 mil)
Kontrola funckji	Silnik piasty	Aby przyspieszyc i zwolnić, sprawdź,czy silnik piasty nie utknat lub ni wydaje nienormalnych dzwieków.			✓	✓
	Konserwacja przydniego koła	Sprawdź,czy przydnie koto nie jest zablokowane,czy sie trzesie, lub czy watek osi			✓	✓
	Regulacja hamulca	Jeźeli hamulec jest zbyt mocno / luźny, nałyżydokręcić s虬be na zacisku za pomość kluczza imbusowej 4 mm. NatestPNie ostrównie wyregulować przywość hamulcowy (zmȩjsz / zwiększ dlągość ekspozycji) i ponownie dokręcie s虬be. Standard testowy: prędkość jazdy wynosi 20 km/h (12.4 mph), a droga hamowania jest w ciagu 6m		✓	✓	✓
	Hamulec bzwnowy	Przednie kotoMZo obracać są normalnie bez nieprawidtowogo dzwieuku.Przednie kotoMZo nahamołowé po naciśćciu dzwigni hamulca.		✓	✓	✓
	Światta tylne	Ściasnij dzwignie hamulca, tylne Światta dziaja Normalnie.		✓	✓	✓
	światto glowy	Sprawdź reflektor i zobacz,czy szwiecijasno.		✓	✓	✓
	Kierunkowskazy	Przelącz przycisc kierunkowskaźwy odpowiednio w lewo/pravo, sprawdź,czy kierunkowskazy po lewej/prawejm stromie migajna normalnie.		✓	✓	✓
	Deska rozdzielcza	Wędz skuter, deska roźdlcza dane za pradlowto.		✓	✓	✓
	Przycisk	Naciśćnji przycisc klaksonu, a dzwiejk jest glówny.		✓	✓	✓
	Przepustnica	Naciśćnji przytrzymaj przypeustnice, a natestPNie zwolniŋj, sprawdzwajć przyspieszenia i opóznienie. Uwaga: Pusć go, sprawdź, czy przypeustnica wróci do poźycji.		✓	✓	✓
Przemniot	komponent	Metoda konserwacji	Kazde 3 mieseäce	Co 6 miesećy lub co 500 km (310 mil)	Co 1 rok lub co 1,000 km (621 mil)	Co 3 rok lub co 10,000 km (6,214 mil)
Kontrola funkci	wykrywanie applikaci	Po połączeniu z aplikacja Segway-Ninebot:1) Zaktualizuji oprogramowanie do najnowszej wersji.2) Sprawdź, czy powiadomienie o odpowiednim kódzie blędu i sąwiych przyczynach pojawi sie, gdy hulajnoga wykryje bląd.		✓	✓	✓
	.§adowanie	.§adowanie skutera:1) Sprawdź, czy na desce rozdzielcieje wyświetla szȩktualna moc baterii.2) Sprawdź wskȩznik LED na.§adowarce.§adowanie:czerwony. W petni naladowany: zielony.		✓	✓	✓
	przelącznik sterowania	Nacijsnj lub przelącz przyczisk 3 razy bez awarii.		✓	✓	✓
	Obrócenie	Test z skrotami w lewo i w sprawo (kąt skretu wynosi 60).Brak oporu i opólnej podças skrócania.			✓	✓
Waźne;c)—sci	Zespól bateri	Akkumulator należ wymiernić, gdy jest.§adowany i rozȩadowany przyez 500-krotnie lub calkowy trzebieg wynosi ponad 10,000 km (6,213 mil).Uwaga: Zaleca są.§adowania raz na 60-dni za długoterminowe przechowyyanie.				✓
	Kontroler	Po 3 latach lub 10,000 km (6,214 mil)jazdy nieprawidtowe;c)—sci hulajnogi musza zostać natychmiast uzupetnione.
C)—scifunckjonalne	Zespól tylnych koşa
	Dzwignie przemustncy i hamulca
	Montaź przemnio go widelca
	Mechanizm składania
	Hamulec begnowy
	Ostona deski roźdlzieje

Znak towardy

Ninebot jest znakiem towardwym firmy Ninebot (Beijing) Tech Co., Ltd; Segway i Rider Design są zastrzejonymi znakami towardwymi firmySegway Inc., App Store, logo Apple, Apple, Apple Find My, Apple Watch, Find My, iPhone, iPad, iPadOS, Mac, macOS i watchOS są znakami towardwymi Apple Inc. IOS jest znakiem towardwym firmy Cisco i jest uzywany na podstawie licenciji. Android, Google Play i Logo Play Sażznakami towardwymi firmy Google LLC. Znak są slownik i Logo Bluetooth® są zastrzejonymi znakami towardwymi firmy Bluetooth SIG, Inc. takie znaki Segway-Ninebot są objęte licencią. Inne znaki towardowe i nazwy handlowe naleź do ich odpwiednych wąsćcieli.

Hulajnoga jest objęta odpwiednimi patentami. Informacja dotyczść patentów są zaheadne znażec na stronie http://www.segway.com.

Podjelísmy probe doctczenia opisów i instrukcji, dotyczych wzystkich funkcji hulajnogi w momencie drukowania. Jednak przycki ciagtemu ulepszaniu produktu i zmianach w projetcie, zakupiony przyzemnić roźnic sie od wersjiPokazanje w tym dokumencie. Aby pobrać i zainstalowac aplikacja, prosimi odwiedzić Apple App Store (iOS) lub Google Play (Android).Naleź pamięta, ze istnieje wiele modeli pojadźów Segway i Ninebot by Segway z rożnymi funkcjami takłe niedźwo zwaymienionych w teil instrukcji funkcjmi mogaN niecie zastosowania w danym urzędzenu. Producent zastręga sąbie prawo do zmiamy konstrukcji i funkcjonalnosci wyrobu orazjejogo Dokumentaçji, bezwczejniejszego powiadomienia.

© 2023 Ninebot (Beijing) Tech Co. Ltd. Wszelkie prawa zastrzezone.

(Aplikacja KickScooter działa na Bluetooth)

Typowe awarie

Kod będu	Mozlwe przyczyny	Rozwiązanie
10	Będkomunikacja Bluetooth	Sprawdź potęczenia przyzewodu komunikacyjniego deski rozdzielcenej i przyzewodu sterujućego lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
11	Nieprawidtowe probkOWanie prędu fazy 1A silnika	Skontaktuj są z danelem obstugi posprzedañnej lub autory-zowanym spreddawca.
12	Nieprawidtowe probkOWanie prȩdu fazy 1B silnika	Skontaktuj są z danelem obstugi posprzedañnej lub autory-zowanym spreddawca.
13	Nieprawidtowe probkOWanie prȩdu fazy 1C silnika	Skontaktuj są z danelem obstugi posprzedañnej lub autoryzowanym spreddawca.
14	Nieprawidtowe probkOWanie elementu hallotronowego prępustnicy	Sprawdź,czy w momencie wączania zasilania przypeustnica jest wymiśćta lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
15	Nieprawidtowe probkOWanie elementu hallotronowego hamulca	Sprawdź,czy w momencie wączania zasilania dzwignia hamulca jest naciśćta lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
18	Nieprawidtowy sygnat z elementu hallotronowego silnika	Sprawdź,czy gniaźdo hallotronowe jest luźne lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
21	Będkomunikacja z akumulatorem	Sprawdźczy przywość do polość z przywodem komunikacyjniym akumulatora i sterownik jest luźny lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
23	Domyślny numer seryjniy akumulatora	Skontaktuj są z danelem obstugi posprzedañnej lub autory-zowanym spreddawca.
24	Nieprawidtowe napiȩcie domyslle	Sprawdź,czy przywość do polość akumulator z sterownikium jest luźny lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
26	Nieprawidtowy zapis/odczyt danych	Skontaktuj są z danelem obstugi posprzedañnej lub autoryzowanym spreddawca.
31	Nieprawidtowe działanie FLASH	Skontaktuj są z danelem obstugi posprzedañnej lub autory-zowanym spreddawca.
35	Domyślny numer seryjniy KickScootera	Sprawdź,czy KickScooter nadal utrzymuje domysły Numer seryjniy.
39	Nieprawidtowa temperatura akumulatora	Sprawdź otoczenia robocze akumulatora lub skontaktuj są z danelem obstugi posprzedañnej albo autoryzowanym spreddawca.
40	Nieprawidtowy termistor NTC sterownikia	Regulator przyegrzany, lub skontaktuj są z danelem obstugi posprzedañnej lub autoryzowanym spreddawca.
41	Nieprawidtowy termistor NTC silnika	Skontaktuj są z danelem obstugi posprzedañnej lub autory-zowanym spreddawca.
45	Nieprawidtowe probkOWanie prȩdu przybewodu glówno	Skontaktuj są z danelem obstugi posprzedañnej lub autoryzowanym spreddawca.

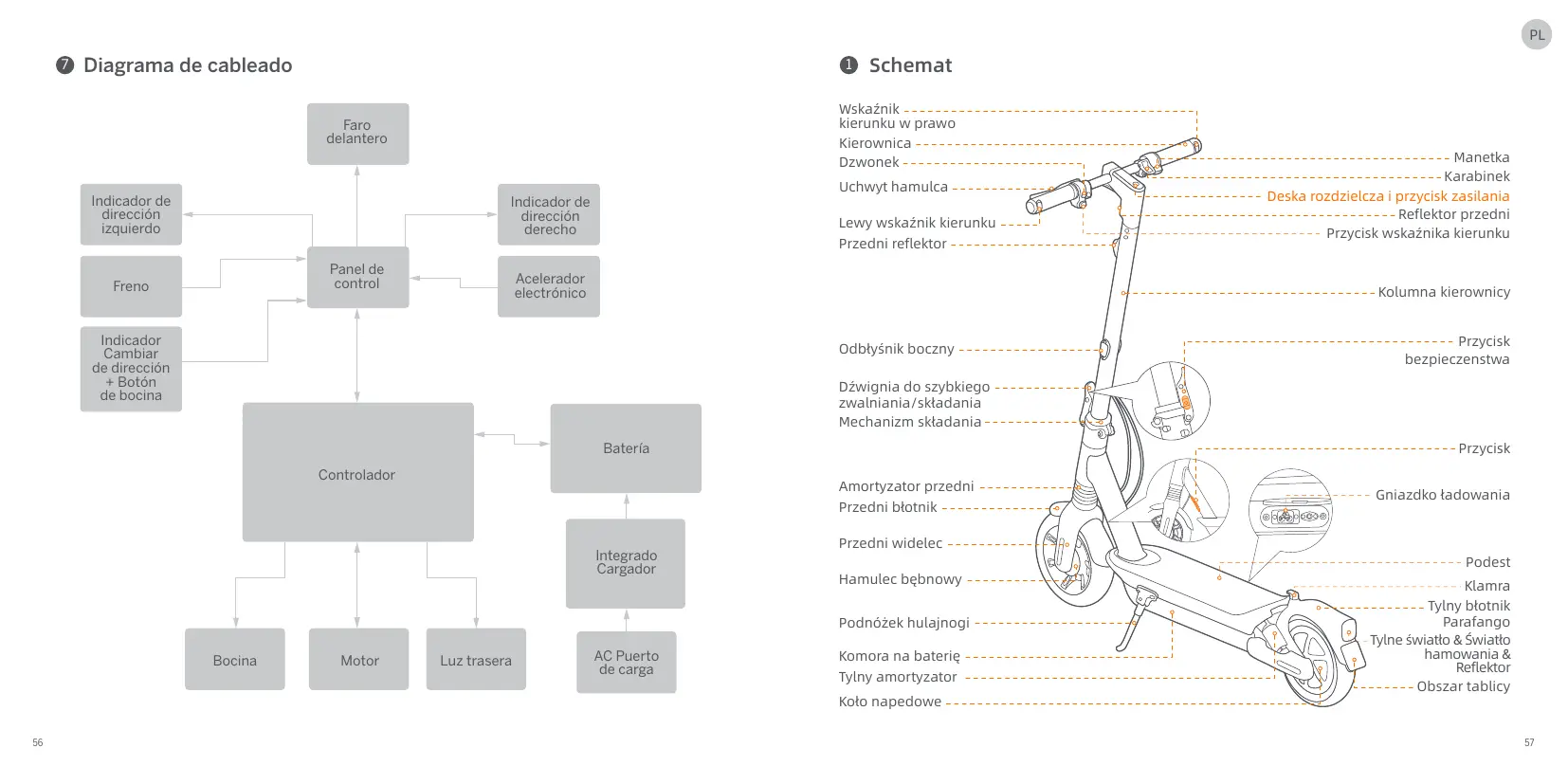

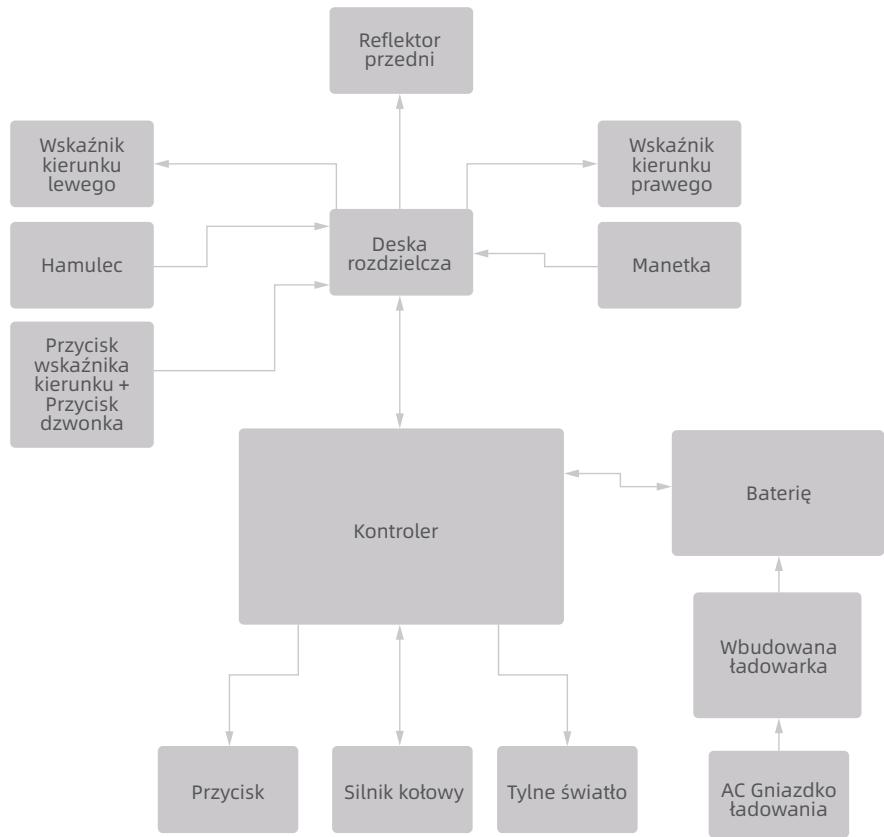

Schemat okablowania

Diagram
