Rodzaj produktu	Okap wbudowany
Marka	Franke
Model	BOX PLUS LED FBI 537 XS
Minimalna odległość od płyty grzejnej	650 mm (może się różnić w zależności od instrukcji płyty grzejnej)
Średnica wylotu powietrza	150 mm (możliwe zmniejszenie do 120 mm za pomocą dołączonego kołnierza)
Typ sterowania	Elektroniczne przyciskowe (4 prędkości + oświetlenie)
Liczba prędkości silnika	4 (w tym jedna z czasowym opóźnieniem 6 minut)
Oświetlenie	Wbudowane LED
Filtry tłuszczowe	Samonośne metalowe, zmywalne w zmywarce
Filtry węglowe	Opcjonalne w wersji z recyrkulacją, niezmywalne, wymieniać co 4 miesiące
Zasilanie elektryczne	220-240 V, 50/60 Hz
Klasa ochronności	Klasa I (obowiązkowe uziemienie)
Instalacja	Wbudowana w szafkę ścienną
Typ odprowadzania	Odsysający (na zewnątrz) lub filtrujący (recyrkulacja)
Materiał obudowy	Nieokreślony (prawdopodobnie stal nierdzewna)
Wymiary (dł. x gł. x wys.)	Nieokreślone w instrukcji
Waga	Nieokreślona
Możliwość naprawy	Części zamienne dostępne za pośrednictwem serwisu posprzedażowego
Gwarancja	Nieokreślona

Często zadawane pytania - BOX PLUS LED FBI 537 XS FRANKE

Jaka jest minimalna wysokość między okapem a płytą grzejną?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Jeśli instrukcje płyty gazowej podają większą odległość, ta odległość ma pierwszeństwo.

Jak zainstalować okap w wersji odsysającej?

Podłącz okap do kanału wylotowego za pomocą sztywnej lub elastycznej rury o średnicy 150 mm (lub 120 mm za pomocą dołączonego kołnierza redukcyjnego). Zamocuj rurę za pomocą opasek zaciskowych (nie są w zestawie). Upewnij się, że filtry węglowe zostały usunięte, jeśli są obecne.

Jak czyścić metalowe filtry tłuszczowe?

Filtry tłuszczowe są zmywalne w zmywarce. Czyść je mniej więcej co 2 miesiące (częściej przy intensywnym użytkowaniu). Otwórz panel, wyjmij filtry, popychając je do tyłu i ciągnąc w dół, umyj je bez zginania, osusz i zamontuj z powrotem uchwytem na zewnątrz.

Jak często należy wymieniać filtry węglowe?

Filtry węglowe nie są zmywalne i należy je wymieniać co około 4 miesiące, lub częściej przy intensywnym użytkowaniu. Aby je wymienić, zdejmij filtry tłuszczowe, usuń nasycone filtry i zamontuj nowe.

Jak używać prędkości z czasowym opóźnieniem (boost)?

Naciśnij przycisk T4 (trzecia prędkość) na 2 sekundy, aby aktywować czwartą prędkość. Działa ona przez 6 minut, a następnie automatycznie wraca do poprzedniej prędkości. Idealne przy silnym zadymieniu.

Co zrobić, jeśli oświetlenie LED przestanie działać?

Oświetlenie składa się z diod LED. W przypadku awarii skontaktuj się z serwisem posprzedażowym w celu wymiany. Nie próbuj wymieniać go samodzielnie.

Czy mogę używać okapu bez odprowadzania na zewnątrz?

Tak, w wersji filtrującej. Należy wywiercić otwór o średnicy 125 mm w górnej półce, podłączyć okap rurą o średnicy 120 mm i zamontować filtry węglowe do recyrkulacji powietrza.

Jaki rodzaj okablowania elektrycznego jest wymagany?

Okap należy podłączyć do sieci za pomocą wyłącznika dwubiegunowego z rozwarciem styków co najmniej 3 mm. Upewnij się, że napięcie odpowiada podanemu na tabliczce znamionowej (220-240 V). Uziemienie jest obowiązkowe (klasa I).

Jak otworzyć panel okapu w celu konserwacji?

Pociągnij panel, aby go otworzyć. Aby całkowicie go zdemontować, przesuń dźwignię sworznia mocującego. Po czyszczeniu zamontuj z powrotem filtr tłuszczowy i zamknij panel.

Gdzie mogę znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com dla modelu Franke BOX PLUS LED FBI 537 XS. Można również poprosić o tłumaczenie na swój język za pomocą formularza na stronie.

INSTRUKCJA OBSŁUGI BOX PLUS LED FBI 537 XS FRANKE

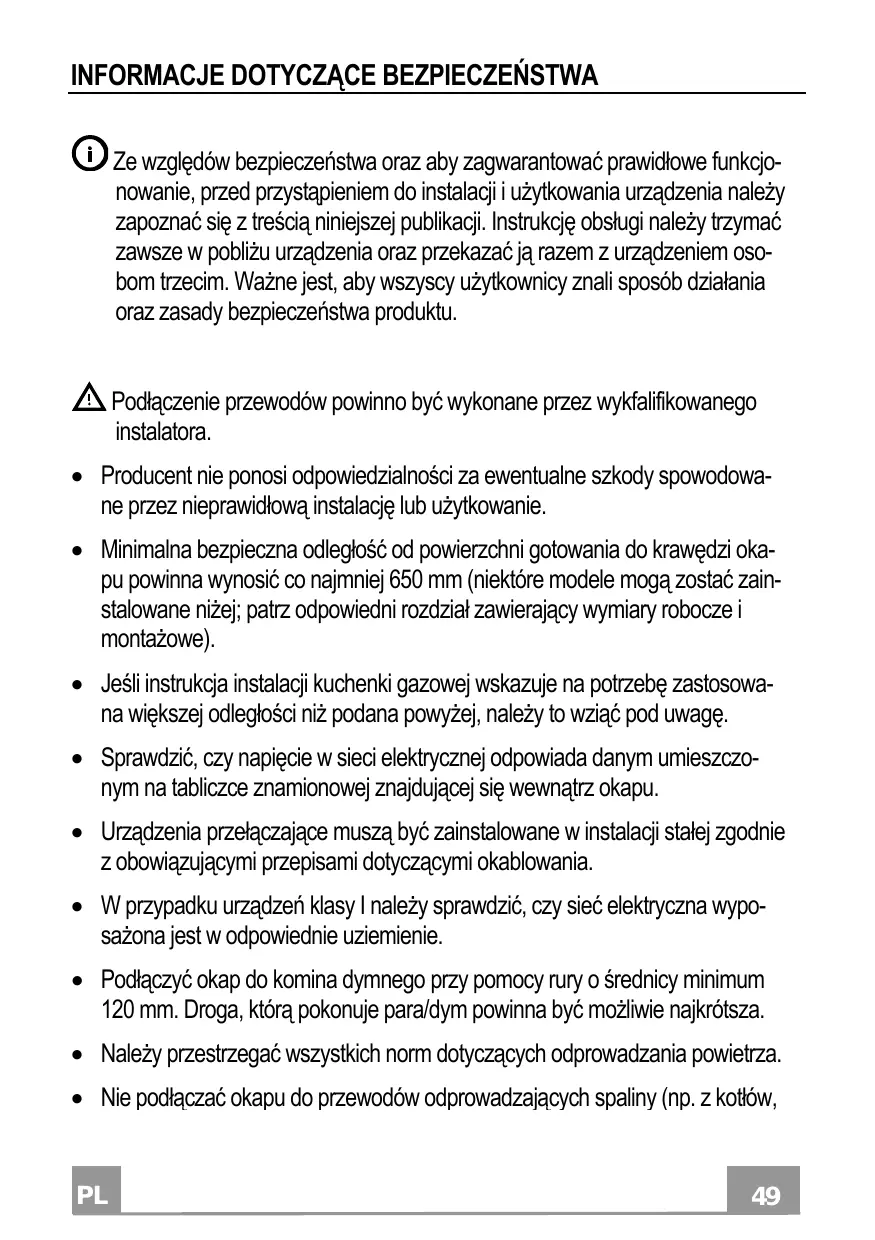

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przy przystąpieniu do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcje obsługi należy zawsze mieć w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenia przewodów powinno być wykonane przez wykwalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane nieprawidłową instalacją lub użytkowaniem.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowania większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Urządzenia przyłączeniowe muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymowego przy pomocy rury o średnicy minimum 120 mm. Droga, którą para/dym powinna być odprowadzana, powinna być jak najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów,
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być dozowane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.
• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w sposób dostępny.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez właściwe władze.

A OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folię ochronną. Używać wyłącznie śrub lub elementów osprzętu typu odpowiedniego dla danego okapu. OSTRZEŻENIE: brak śrub lub elementów osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem. - Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...). - Nie zapalać potraw pod okapem: może to być przyczyną pożaru. - Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinny one zostać nadzorowane oraz poinstruowane w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane. - Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

• Urządzenia nie są zgodne z normami, zgodne z normami są zgodne z normami. Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.
• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).
• Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

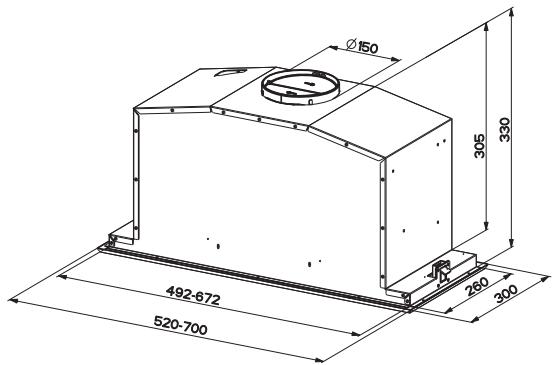

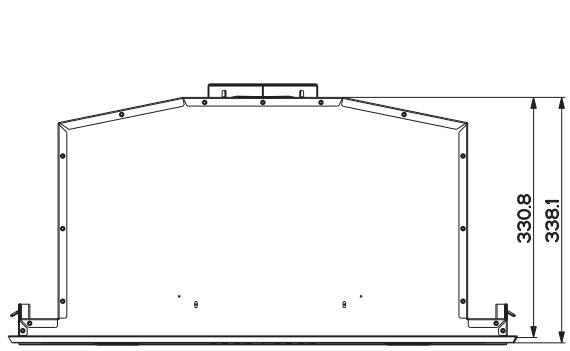

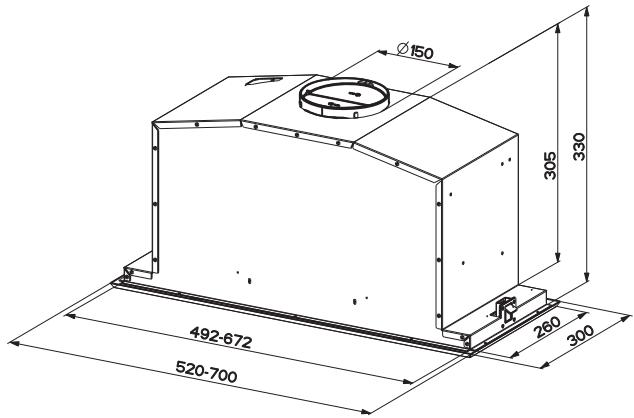

Wymiary

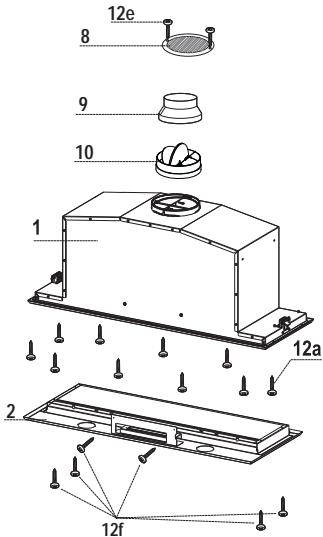

Części składowe

Odn.	II.	Częsci składowe urȩźdenia
1	1	Korpus okapu wraz z: przycziskami sterOWANIA, oświe- tleniem, filtrami, wyciagem.
2	1	Profil Ramy
8	1	Kratka kierunkowa
9	1	Kolnierz redukcyjny Ø 150-120 mm
10	1	Kolnierz z zaworem Ø 150 mm
Odn.	II.	Elementy montażowe
12a	10	Śruby
12e	2	Śruby 2,9 x 9,5
12f	6	Śruby 2,9 x 6,5
	II.	Dokumentacja
	1	Instrukcja

Montaż korpusu okapu

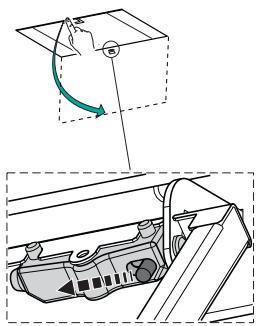

PRZED MONTAŻEM OKAPU NALEŻY:

• Odłączyć od złącza okablowanie sterowania.
• Odłączyć od złącza okablowanie oświetlenia.

• Okap ma być zamocowany na powierzchni dolnej innych mebli wiszących (min. 650 mm od powierzchni kuchenki).
• Wykonać mocowanie na dolnej powierzchni wiszącego mebla, jak pokazano poniżej.
• Wsunąć okap aż do zamocowania na zaczepach.
• Przykręcić przy pomocy 10 śrub 12a znajdujących się w zestawie.
• Przy pomocy śrub Vf dokładnie zablokować okap od spodu.

• Otworzyć panel wciągowy, pociągając go.
• Odczepić panel od korpusu okapu, pociągając dźwignie sworznia mocującego.
• Wyjąć filtry przeciwtłuszczowe.

• Przykręcić ramkę z 6 rob 12f, podłączyć przewody sterowania i oświetlenia, filtr tłuszczowy w panel.

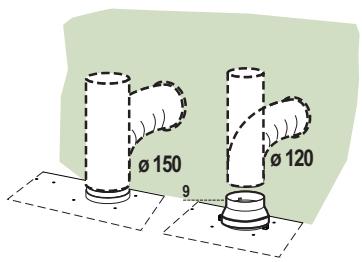

SYSTEM WENTYLACJI W TRYBIE CYRKULACJI ZEWNĘTRZNEJ

W przypadku montażu w wersji z odprowadzeniem powietrza na zewnątrz należy podłączyć okap do komina za pomocą giętkiej lub sztywnej rury o średnicy 150 lub 120 mm. Wybór opcji należy do montera.

• W celu zamontowania wylotu o średnicy 120 mm należy założyć kołnierz redukcyjny 9 na wylot powietrza znajdujący się w korpusie okapu.
• Zamocować rurę za pomocą odpowiednich klamer zaciskowych do rur (nie znajdują się w zestawie).
• Usunąć filtry węglowe (jeżeli są zamontowane).

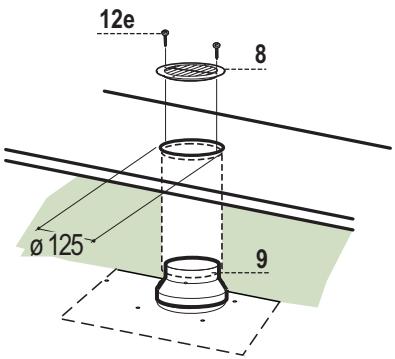

PRACA W TRYBIE RECYRKULACJI

• Jeżeli ponad okapem znajduje się półka, należy wyciąć w niej otwór o średnicy 125 mm. Założyć kołnierz redukcyjny 9 na wylot powietrza.
• Połączyć kołnierz redukcyjny z wylotem powietrza zamocowanym w półce za pomocą giętkiej lub sztywnej rury o średnicy 120 mm.
• Zamocować rurę za pomocą odpowiednich klamer zaciskowych do rur (nie znajdują się w zestawie). Zamocować kratkę wentylacyjną 8 na wylocie powietrza w półce przy użyciu 2 wkrętów 12e (2,9 x 9,5, w zestawie).
• Upewnić się, czy zamontowano filtry węglowe.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

• Podłączyć okap do sieci elektrycznej za pośrednictwem dwubiegunowego wyłącznika o minimalnej rozwartości styków wynoszącej 3 mm.

Panel sterowania

PRZYCISK		FUNKCJE
T1	Silnik	Wymięcza silnik.
T2	Prȩdkość	Uruchomienie silnika z pierwyszamy prȩdkości. Przycisk podświetlony.
T3	Prȩdkość	Uruchomienie silnika z drugy prȩdkości. Przycisk podświetlony.
T4	Prȩdkość	Kroktie naciśćcie powoduje uruchomienie silnika z trzechymi prȩdkości. Przycisk podświetlony.
		Naciśćcie na 2 sekundy. Przycisk podświetlony migajcy. Aktywacja czwartej prȩdkości na 6 minut, po tym czasie prȩdkość powra-ca do wczȩtniej ustawionej. Dostosowana do obecnosci bardzo intensyw-nych oparów z gotowania.
L	Oświetlenie	Wymiȩczanie i wymiȩczanie oświetlenia. Przycisk podświetlony.

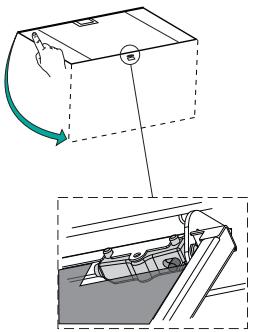

Otwieranie panelu

• Otworzyć panel, pociągając go.
• Wyczyścić go z zewnątrz wilgotną szmatką i neutralnym płynem do mycia.
• Umyć go również wewnątrz, używając wilgotnej szmatki i neutralnego płynu do mycia; nie używać mokrych szmatek lub gąbek ani strumienia wody; nie używać środków szorujących.

Filtry tłuszczowe

CZYSZCZENIE SAMONOŚNYCH METALOWYCH FILTRÓW TŁUSZCZOWYCH

• Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej w przypadku intensywnego używania. Możliwe jest czyszczenie ich w zmywarce.
• Otworzyć Panele Comfort poprzez pociągnięcie.
• Należy zdejmować filtry po kolei, przytrzymując ich uchwyt w kierunku tyłu urządzenia, jednocześnie pociągając w dół.
• Unikać zaginania filtrów podczas mycia. Przed ponownym montażem wewnątrz okapu, upewnić się, czy są całkowicie suche. (Kolor filtrów może zmienić się z upływem czasu, nie ma to jednak wpływu na skuteczność ich działania).
• Wkładając filtry z powrotem do okapu, należy zwrócić uwagę, aby zostały poprawnie zamontowane uchwytem do zewnątrz. Zamknąć Panele Comfort.

Filtry antyzapachowe z węglem aktywnym

(wersja filtrująca)

Filtr antyzapachowy z węglem aktywnym nie nadaje się do mycia lub regeneracji, należy go wymieniać co około 4 miesiące, lub częściej w przypadku intensywnego użytkowania.

WYMIANA

• Otworzyć panel Comfort, pociągając go. Wyjąć filtry przeciwtłuszczowe.

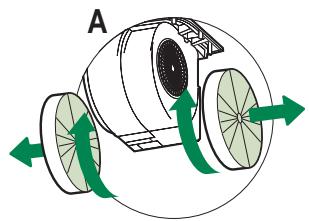

• Wyjąć zużyte węglowe filtry antyzapachowe, jak pokazano na ilustracji (A).

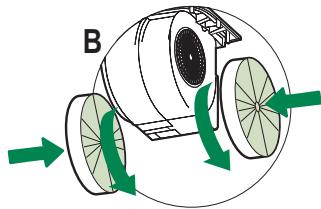

• Zamontować nowe filtry, jak pokazano na ilustracji (B).
• Założyć ponownie filtry przeciwtłuszczowe. Zamknąć z powrotem panel Comfort.

Oświetlenie

• W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta”).

Przed instalacją i eksploatacją urządzenia należy uważnie przeczytać niniejszą instrukcję, aby zapewnić bezpieczeństwo i prawidłowe działanie urządzenia. Instrukcję należy zachować razem z urządzeniem, również w przypadku jego przeniesienia lub sprzedaży. Użytkownicy muszą uważnie zapoznać się z porządkiem eksploatacji urządzenia oraz techniką bezpieczeństwa podczas korzystania z niego.

Podłączenie elektryczne musi wykonać wykwalifikowany personel.

Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowego lub nieprawidłowego montażu. Minimalna bezpieczna odległość między powierzchnią płyty a wyciągiem wynosi 650 mm (niektóre modele mogą być montowane niżej, należy sprawdzić w instrukcji montażu). W instrukcji montażu płyty gazowej może być podana większa odległość, niż w tym dokumencie. Należy przestrzegać instrukcji, w której podano większą odległość. - Należy sprawdzić, czy napięcie w sieci odpowiada obciążeniu podanemu na tabliczce znamionowej, umieszczonej wewnątrz wyciągu. - W przypadku podłączenia przewodów muszą być zachowane zasady montażu. - W przypadku korzystania z urządzeń klasy I należy upewnić się, że wewnętrzne uziemienie jest prawidłowe. - Podłączyć wyciąg do przewodu kominowego za pomocą rury o średnicy 120 mm. - Przewód do komina powinien być jak najkrótszy. Należy przestrzegać norm dotyczących wentylacji. Nie podłączać wyciągu do kanałów wentylacyjnych, przez które odprowadzane są spaliny (z bojlerów, kominków itp.).

Jeżeli wyciąg jest używany razem z nieelektrycznymi urządzeniami (na przykład, urządzeniami na paliwa stałe), w pomieszczeniu należy zapewnić odpowiednią wentylację, aby uniknąć cofania się spalin. Jeżeli kuchenka wyciągowa jest używana w połączeniu z urządzeniami, które działają na nieelektryczne źródła energii, podciśnienie w pomieszczeniu nie powinno przekraczać 0,04 mbar, aby uniknąć zasysania spalin z powrotem do pomieszczenia.

Zabronione jest odprowadzanie powietrza do kanału wentylacyjnego, który jest używany do odprowadzania dymu z urządzeń działających na gaz lub innych paliw. - Jeżeli kabel zasilający jest uszkodzony, należy go wymienić, aby uniknąć zagrożenia. Wymianę kabla może wykonać producent lub jego serwis. - Podłączyć wtyczkę do gniazdka, które odpowiada obowiązującym normom i jest umieszczone w dostępnym miejscu. Stosowanie technicznych i zabezpieczających środków do wentylacji regulowane jest przepisami ustanowionymi przez lokalne organy władzy.

PRZED MONTAŻEM. Przed instalacją wyciągu zdjąć folię ochronną.

Відповідність вимогам щодо безпеки. ПОПЕРЕДЖЕННЯ. Встановлення приладів або крильного пристрою з порушеннями наведених інструкцій може призвести до ураження електричним струмом. Не допускається вмикати безпосередньо на джерело вентиляції через оптичні прилади (бінокль, збільшувальне скло та ін.). Не працюйте з приладом у вологих умовах, оскільки це може спричинити пожежу. Ці пристрої можуть використовувати діти віком від 8 років, особи з обмеженими фізичними, сенсорними або розумовими можливостями, а також особи, які не мають досвіду чи знань, якщо за такими особами наглядають або якщо вони отримали вказівки щодо безпечного користування пристроєм і розуміють можливі небезпеки. Дітям забороняється гратися з пристроєм. Дітям забороняється чистити та обслуговувати пристрій без нагляду. Необхідно стежити, щоб діти не гралися з пристроєм.

• Цей пристрій не призначений для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або розумовими можливостями, а також особами з відсутністю досвіду чи знань, крім випадків, коли за ними наглядають або їх було попередньо проінструктовано щодо використання пристрою.

Досяжні частини можуть бути гарячими під час використання з плитою.

• Увімкніть та (або) залиште пристрій через зазначений період часу (це небезпека виникнення пожежі). Див. розділ «Догляд і чищення».
• У разі використання приладу одночасно з приладами, які працюють на газі або інших видах палива, необхідно передбачити належну вентиляцію приміщення (не застосовується до приладів, які спрямовують потік повітря тільки назад у приміщення). Символ виробу або його пакування вказує, що цей виріб не можна викидати до побутових відходів. Замість цього його потрібно передати до відповідного місця збору для повторної переробки електричного та електронного обладнання. Забезпечивши належну утилізацію виробу, можна допомогти в запобіганні негативним наслідкам для довкілля та здоров'я, які можуть бути викликані неправильною утилізацією цього виробу. Для отримання детальнішої інформації щодо утилізації цього виробу звертайтеся до місцевих органів влади, служби утилізації побутових відходів або магазину, де було придбано виріб.

Габарити

Компоненти
