Produkttyp	Einbau-Dunstabzugshaube
Marke	Franke
Modell	BOX PLUS LED FBI 537 XS
Mindestabstand zur Kochfläche	650 mm (kann je nach Anweisungen der Kochfläche variieren)
Luftauslassdurchmesser	150 mm (reduzierbar auf 120 mm mit mitgeliefertem Flansch)
Bedienungsart	Elektronische Tastenbedienung (4 Stufen + Beleuchtung)
Anzahl Motorstufen	4 (davon eine mit 6 Minuten Zeitverzögerung)
Beleuchtung	Integrierte LED
Fettfilter	Selbsttragende Metallfilter, spülmaschinenfest
Aktivkohlefilter	Optional für Umluftbetrieb, nicht waschbar, alle 4 Monate ersetzen
Stromversorgung	220-240 V, 50/60 Hz
Schutzklasse	Klasse I (Erdung erforderlich)
Montage	Einbau in einen Hängeschrank
Abluftart	Abluft (nach außen) oder Umluft (Recycling)
Gehäusematerial	Nicht angegeben (wahrscheinlich Edelstahl)
Abmessungen (B x T x H)	Nicht in der Anleitung angegeben
Gewicht	Nicht angegeben
Reparierbarkeit	Ersatzteile über Kundendienst erhältlich
Garantie	Nicht angegeben

Häufig gestellte Fragen - BOX PLUS LED FBI 537 XS FRANKE

Welche Mindesthöhe zwischen Dunstabzugshaube und Kochfeld ist einzuhalten?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anweisungen der Gas-Kochfläche einen größeren Abstand vorgeben, hat dieser Vorrang.

Wie installiere ich die Dunstabzugshaube in der Abluftversion?

Verbinden Sie die Dunstabzugshaube mit dem Abluftkanal mit einem starren oder flexiblen Rohr von 150 mm (oder 120 mm mit dem mitgelieferten Reduzierflansch). Befestigen Sie das Rohr mit Schlauchschellen (nicht im Lieferumfang). Stellen Sie sicher, dass die Aktivkohlefilter, falls vorhanden, entfernt wurden.

Wie reinige ich die Metallfettfilter?

Die Fettfilter sind spülmaschinenfest. Reinigen Sie sie etwa alle 2 Monate (bei intensiver Nutzung öfter). Öffnen Sie die Blende, entnehmen Sie die Filter, indem Sie sie nach hinten drücken und nach unten ziehen, waschen Sie sie ohne zu knicken, trocknen Sie sie und setzen Sie sie mit dem Griff nach außen wieder ein.

Wie oft müssen die Aktivkohlefilter ausgetauscht werden?

Die Aktivkohlefilter sind nicht waschbar und müssen etwa alle 4 Monate oder bei intensiver Nutzung öfter ausgetauscht werden. Zum Wechseln entfernen Sie die Fettfilter, nehmen die gesättigten Filter heraus und setzen neue ein.

Wie verwende ich die zeitverzögerte Geschwindigkeit (Boost)?

Drücken Sie die Taste T4 (dritte Geschwindigkeit) für 2 Sekunden, um die vierte Geschwindigkeit zu aktivieren. Diese läuft 6 Minuten lang und kehrt dann automatisch zur vorherigen Geschwindigkeit zurück. Ideal für starke Rauchentwicklung.

Was tun, wenn die LED-Beleuchtung nicht mehr funktioniert?

Die Beleuchtung besteht aus LEDs. Bei einem Defekt kontaktieren Sie den Kundendienst für den Austausch. Versuchen Sie nicht, sie selbst zu ersetzen.

Kann ich die Dunstabzugshaube ohne Außenluftabfuhr verwenden?

Ja, im Umluftbetrieb. Dazu muss ein 125 mm Loch in die obere Abdeckung gebohrt werden, die Haube mit einem 120 mm Schlauch verbinden und die Aktivkohlefilter installieren, um die Luft zu reinigen.

Welche elektrische Verkabelung ist erforderlich?

Die Dunstabzugshaube muss über einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm an das Stromnetz angeschlossen werden. Stellen Sie sicher, dass die Spannung mit der auf dem Typenschild angegebenen übereinstimmt (220-240 V). Die Erdung ist obligatorisch (Klasse I).

Wie öffne ich die Blende der Dunstabzugshaube für die Wartung?

Ziehen Sie die Blende auf, um sie zu öffnen. Zum vollständigen Ausbau schieben Sie den Hebel des Befestigungsstifts. Nach der Reinigung setzen Sie den Fettfilter wieder ein und schließen die Blende.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com für das Modell Franke BOX PLUS LED FBI 537 XS erhältlich. Sie können auch eine Übersetzung in Ihre Sprache über das Formular auf der Seite anfordern.

BEDIENUNGSANLEITUNG BOX PLUS LED FBI 537 XS FRANKE

GB Gebrauchs- und Installationsanleitung Dunstabzugshaube IT Istruzioni per l'uso e l'installazione Cappa FR Mode d'emploi et installation Hotte de Cuisine DE Bedienungsanleitung und Installation Dunstabzugshaube TR Kullanım ve montaj talimatları Davlumbaz PL Instrukcja obsługi i instalacji Okap kuchenny RU Инструкция по эксплуатации и установке Вытяжка SK Návod na obsluhu a inštaláciu Odsávač pár

FBI 537 XS/BK

FBI 537 XS/WH

FBI 737 XS/BK

FBI 737 XS/WH

INHALT

EN

SICHERHEITSHINWEISE 4 EIGENSCHAFTEN 7 INSTALLATION 8 GEBRAUCH 10 PFLEGE UND REINIGUNG 11

INHALT

IT

SICHERHEITSINFORMATIONEN 31 EIGENSCHAFTEN 34 MONTAGE 35 BEDIENUNG 37 REINIGUNG UND WARTUNG 38

INHALT

TR

SICHERHEITSHINWEISE 40 EIGENSCHAFTEN 43 MONTAGE 44 GEBRAUCH 46 REINIGUNG UND WARTUNG 47

INHALT

INHALTSVERZEICHNIS 49 SICHERHEITSHINWEISE 52 TECHNISCHE EIGENSCHAFTEN 53 INSTALLATION 55 GEBRAUCH 56 REINIGUNG UND WARTUNG 56

INDEX

SICHERHEITSHINWEISE 58

TECHNISCHE EIGENSCHAFTEN 61

INSTALLATION 62

GEBRAUCH 64

REINIGUNG UND WARTUNG 65

INHALT

SICHERHEITSHINWEISE 67

HAUPTMERKMALE 70

INSTALLATION 71

GEBRAUCH 73

CISTENIA UDRZBA 74

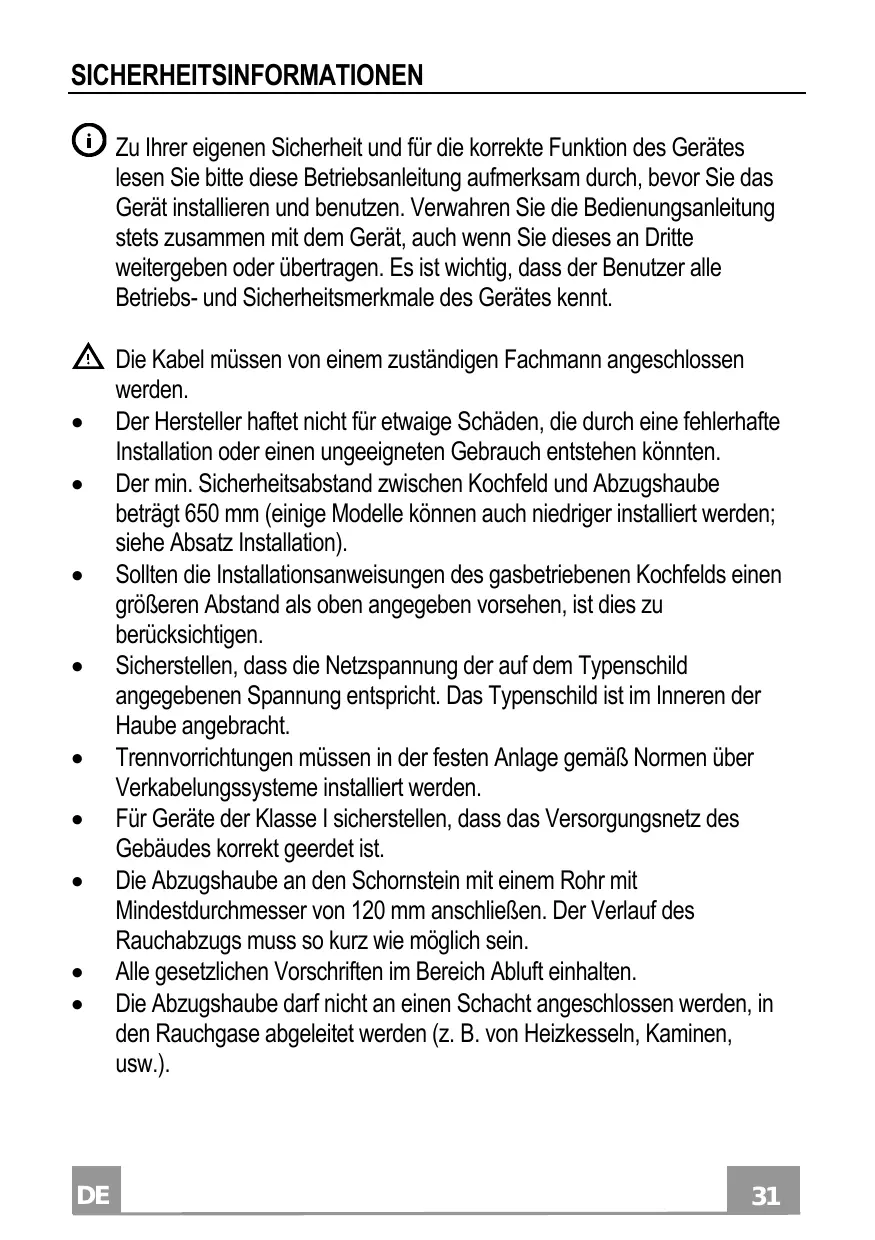

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie diese an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

A

Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.
• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist. Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein. Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden. Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.
• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steckdose stecken.
• Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Haube installiert wird, die Schutzfolien abziehen. Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. WARNUNG: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen. - Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen. - Auf keinen Fall unter der Haube flambieren: Dabei kann ein Brand entstehen. - Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht darauf beaufsichtigt werden. - Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung. - Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).

Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Geräts trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produkts können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

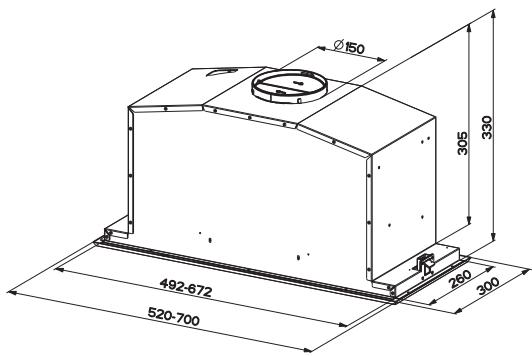

Platzbedarf

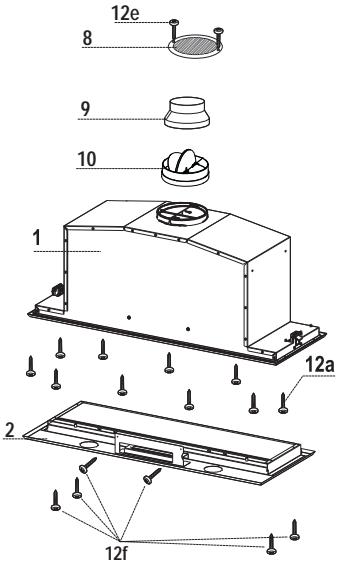

Komponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper komplett mit: Bedienelemente, Beuch-tung, Filter, Absaugeinheit
2	1	Rahmen
8	1	Luftstromrichtungsgitter
9	1	Reduzierflanschø 150-120 mm
10	1	Flansch mit Ventilø 150 mm
Bez.	Menge	Produktkomponenten
12a	10	Schrauben
12e	2	Schrauben 2,9 x 9,5
12f	6	Schrauben 2,9 x 6,5
	Menge	Unterlagen
	1	Betriebsanleitung

Montage des Haubenkörpers

BEVOR DIE HAUBE AM HÄNGESCHRANK MONTIERT WIRD, WIE FOLGT VORGEHEN:

• Die Drähte der Bedienelemente abhängen, indem die Verbinder gelöst werden.
• Die Drähte der Beleuchtung abhängen, indem die Verbinder gelöst werden.

Die Haube kann direkt an der Unterseite des Hängeschranks angebracht werden, mindestens 650 mm von der Kochfläche entfernt. - An der Unterseite des Hängeschranks eine Aussparung anfertigen, wie abgebildet. Die Haube einsetzen und die sichtlichen Halterungen einhaken. - Mit den 10 mitgelieferten Schrauben 12a befestigen. - Durch Festschrauben von unten die Schrauben Vf definitiv blockieren.

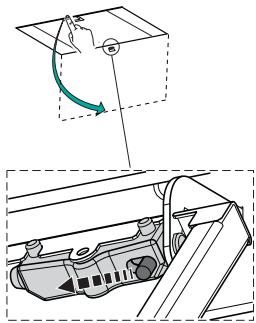

• Das Absaugpaneel herausziehen.
• Das Paneel vom Haubenkörper lösen, indem der spezielle Hebel des Befestigungszapfens verschoben wird.

Die Fettfilter entfernen. - Den Rahmen mit den 6 Schrauben 12f wieder befestigen, die Drähte von Bedienelementen und Beleuchtung erneut anschließen, den Fettfilter einbauen und das Paneel wieder verschrauben.

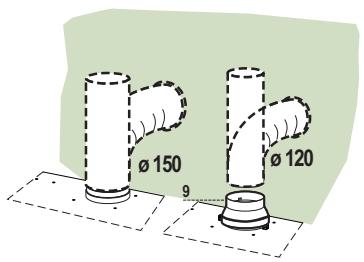

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres Ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

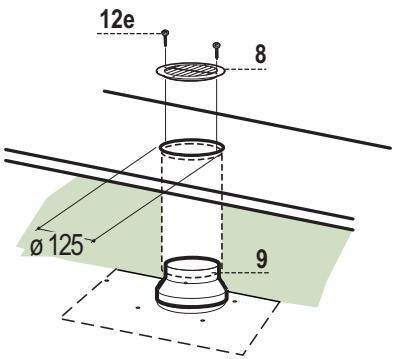

Anschluss im Umluftbetrieb

• In das eventuell über der Haube vorhandene Bord ein Loch von 125 mm Durchmesser bohren.
• Den Reduzierflansch 9 am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch (120 mm) anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

Achtung: Vor der Installation die Netzspannung durch Herausdrehen der Sicherung oder Ausschalten des Hauptschalters stromlos machen. - Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. Achtung: Das Gerät nur an die Netzspannung anschließen, die im Typenschild angegeben ist.

Schalttafel

TASTE		FUNKTIONEN
T1	Motor	Stellt den Motor ab.
T2	Betriebsgeschwindigkeit	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend.
T3	Betriebsgeschwindigkeit	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend.
T4	Betriebsgeschwindigkeit	Schaltet den Motor durch kurzes Drücken bei der dritten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend.
		Bei 2 Sekunden langem Drücken: Taste leuchtet blinkend. Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.
L	Licht	Schaltet die Beleuchtung ein und aus. Taste leuchtet bleibend.

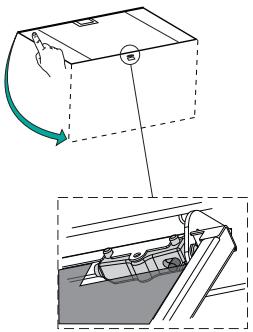

Öffnen des Paneels

• Das Paneel herausziehen.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger säubern.
• Auch innen mit einem feuchten Lappen und einem neutralen Reinigungsmittel säubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früher gereinigt werden, was im Geschirrspüler möglich ist.
• Das Absauge-Panel öffnen.
• Bauen Sie die Filter einzeln aus. Drücken Sie die Filter nach hinten bis zum Anschlag und ziehen Sie gleichzeitig vorne an der Grifföffnung soweit nach unten, dass Sie die Filter gut entnehmen können.
• Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (Die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun die Filter wieder einbauen, so dass der Griff nach der äußeren Seite zeigt. Das Absauge-Panel schließen.

Aktivkohle-Geruchsfilter (Umluftversion)

Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch früher ersetzt werden.

AUSWECHSELN

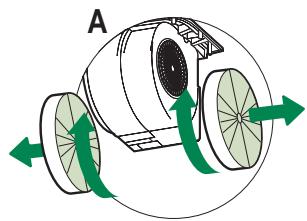

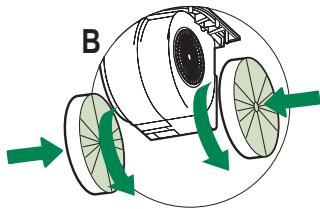

• Das Absauge-Panel öffnen. Die Fettfilter entfernen. Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A). Die neuen Filter wie angegeben einbauen (B). Die Fettfilter wieder einbauen. Das Absauge-Panel schließen.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
