Typ produktu	Vestavná odsávačka par
Značka	Franke
Model	BOX PLUS LED FBI 537 XS
Minimální vzdálenost od varné desky	650 mm (může se lišit podle pokynů varné desky)
Průměr výstupu vzduchu	150 mm (lze zmenšit na 120 mm pomocí dodané příruby)
Typ ovládání	Elektronické tlačítkové (4 rychlosti + osvětlení)
Počet rychlostí motoru	4 (z nichž jedna je časovaná na 6 minut)
Osvětlení	Integrované LED
Tukové filtry	Samonosné kovové, mytí v myčce nádobí
Uhlíkové filtry	Volitelné pro filtrační verzi, nelze prát, vyměňovat každé 4 měsíce
Elektrické napájení	220-240 V, 50/60 Hz
Třída ochrany	Třída I (povinné uzemnění)
Instalace	Vestavěná do nástěnné skříňky
Typ odvodu	Odsávací (ven) nebo filtrační (recirkulace)
Materiál těla	Neuvedeno (pravděpodobně nerezová ocel)
Rozměry (Š x H x V)	Neuvedeny v návodu
Hmotnost	Neuvedeno
Opravitelnost	Náhradní díly k dispozici prostřednictvím poprodejního servisu
Záruka	Neuvedena

Často kladené otázky - BOX PLUS LED FBI 537 XS FRANKE

Jaká je minimální výška mezi digestoří a varnou deskou?

Minimální bezpečná vzdálenost je 650 mm. Pokud pokyny plynové varné desky uvádějí větší vzdálenost, je tato rozhodující.

Jak nainstalovat digestoř v odsávací verzi?

Připojte digestoř k odvzdušňovacímu potrubí pevnou nebo ohebnou trubkou o 150 mm (nebo 120 mm pomocí dodané redukční příruby). Trubku upevněte hadicovými sponami (nejsou součástí dodávky). Ujistěte se, že uhlíkové filtry jsou odstraněny, pokud jsou přítomny.

Jak čistit kovové tukové filtry?

Tukové filtry lze mýt v myčce nádobí. Čistěte je přibližně každé 2 měsíce (častěji při intenzivním používání). Otevřete panel, vyjměte filtry zatlačením dozadu a stažením dolů, umyjte je bez ohýbání, osušte a namontujte zpět rukojetí směrem ven.

Jak často je třeba vyměňovat uhlíkové filtry?

Uhlíkové filtry nelze prát a musí být vyměněny přibližně každé 4 měsíce, nebo častěji při intenzivním používání. Chcete-li je vyměnit, odstraňte tukové filtry, vyjměte nasycené filtry a namontujte nové.

Jak používat časovanou rychlost (boost)?

Stiskněte tlačítko T4 (třetí rychlost) po dobu 2 sekund pro aktivaci čtvrté rychlosti. Ta funguje po dobu 6 minut a poté se automaticky vrátí na předchozí rychlost. Ideální pro silné emise kouře.

Co dělat, pokud LED osvětlení nefunguje?

Osvětlení je tvořeno LED diodami. V případě poruchy kontaktujte poprodejní servis pro výměnu. Nepokoušejte se jej vyměnit sami.

Mohu digestoř používat bez venkovního odvodu?

Ano, ve filtrační verzi. Je třeba vyvrtat otvor 125 mm do horní police, připojit digestoř hadicí 120 mm a nainstalovat uhlíkové filtry pro recirkulaci vzduchu.

Jaký typ elektrického zapojení je nutný?

Digestoř musí být připojena k síti přes dvoupólový vypínač s rozestupem kontaktů nejméně 3 mm. Ujistěte se, že napětí odpovídá údajům na štítku (220-240 V). Uzemnění je povinné (třída I).

Jak otevřít panel digestoře pro údržbu?

Táhněte panel směrem k otevření. Pro úplné demontování posuňte páčku upevňovacího čepu. Po čištění nasaďte tukový filtr zpět a zavřete panel.

Kde najdu úplný návod?

Úplný návod je zdarma k dispozici ve formátu PDF na webu notice-facile.com pro model Franke BOX PLUS LED FBI 537 XS. Můžete také požádat o překlad do vašeho jazyka prostřednictvím formuláře na stránce.

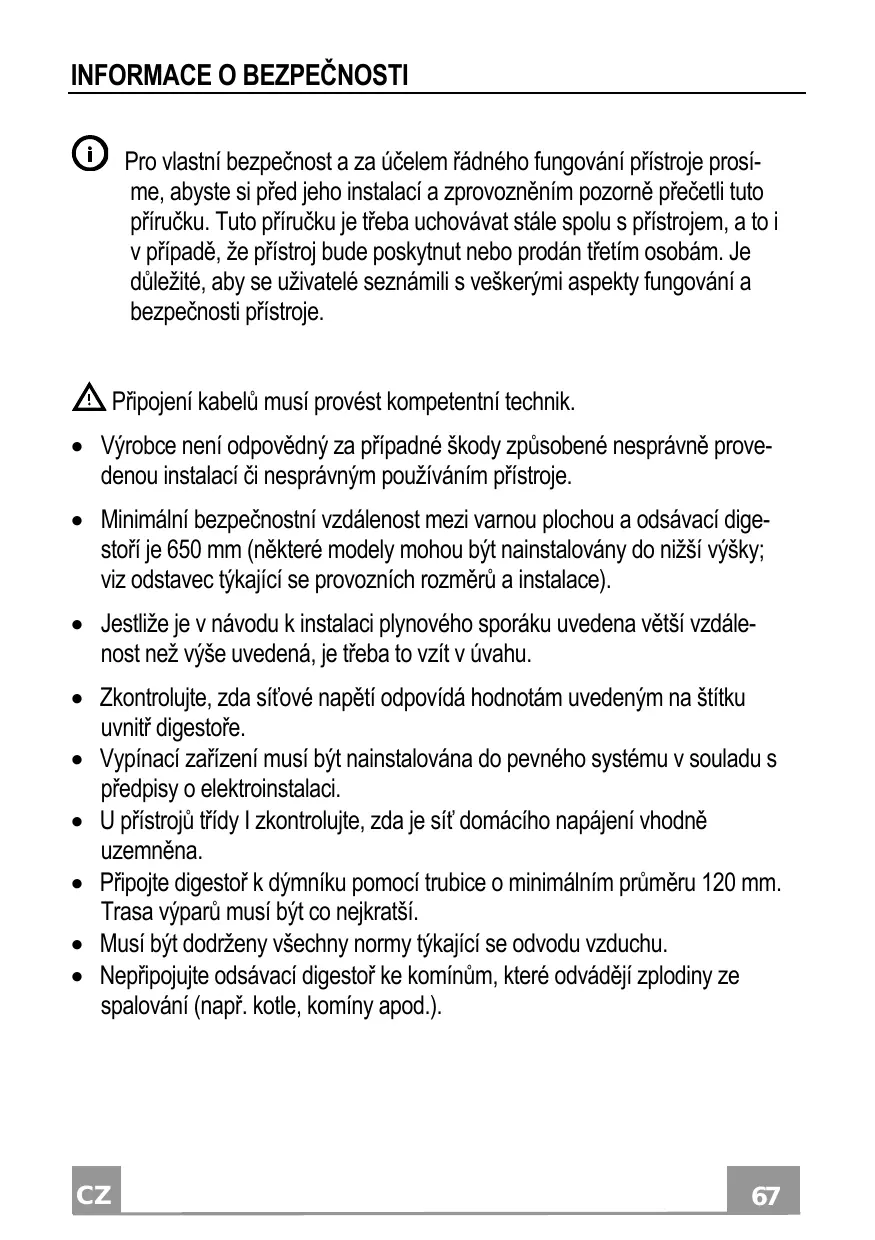

NÁVOD K OBSLUZE BOX PLUS LED FBI 537 XS FRANKE

Pro vlastní bezpečnost a za účelem řádného fungování přístroje prosíme, abyste si před jeho instalací a zprovozněním pozorně přečetli tuto příručku. Tuto příručku je třeba uchovávat stále spolu s přístrojem, a to i v případě, že přístroj bude poskytnut nebo prodán třetím osobám. Je důležité, aby se uživatelé seznámili s veškerými aspekty fungování a bezpečnosti přístroje.

Připojení kabelu musí provést kompetentní technik.

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací či nesprávným používáním přístroje.
• Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace).
• Vestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu.
• Zkontrolujte, zda síťové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře.
• Vypínací zařízení musí být nainstalována do pevného systému v souladu s předpisy o elektroinstalaci.
• U přístrojů třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.
• Připojte digestoř k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší.
• Musí být dodrženy všechny normy týkající se odvodu vzduchu.
• Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.).
• Pokud je digestoř používána v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Jestliže je kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř. Vzduch nesmí být odváděn přes potrubí používané pro odvod výparů ze spalovacích zařízení fungujících na plyn nebo na jiná paliva.
• Pokud je napájecí kabel poškozen, jeho výměnu může provádět pouze výrobce nebo jeho servisní technik.
• Připojte zástrčku do zásuvky odpovídající normám a ve snadno přístupné poloze.
• Při realizaci technických a bezpečnostních rozměrů pro odvod výparů je třeba pečlivě dodržovat předpisy stanovené místními orgány.

A UPOZORNĚNÍ: Před instalací digestoře odstraňte ochranné fólie. - Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř. UPOZORNĚNÍ: Nebudou-li šrouby či upevňovací zařízení namontovány podle tohoto návodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem. - Nepozorujte přímo optickými přístroji (dalekohledem, lupou....). - Pod kuchyňskou digestoří nepřipravujte flambované pokrmy, je zde nebezpečí požáru. - Tento přístroj může být používán dětmi ve věku nad 8 let a osobami se sníženými psycho-fyzicko-smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumí jeho rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dohledem. - Děti musí být pod dohledem, kontrolujte, aby si nehrály s přístrojem.

• Přístroj nesmí být používán osobami (včetně dětí) se sníženými psychofyzicko-smyslovými schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, s výjimkou případů, kdy jsou pod dostatečným dohledem a byly dostatečně poučeny.

Některé přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot.

• Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení).
• Řiďte se odstavcem Údržba a čištění.
• Pokud je digestoř používána současně s plynovými přístroji nebo přístroji, které používají nějaké jiné palivo, v místnosti musí být vhodné větrání (neaplikuje se na přístroje, které pouze vypouštějí vzduch do místnosti).
• Symbol na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být zlikvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a na zdraví osob, který by mohla mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

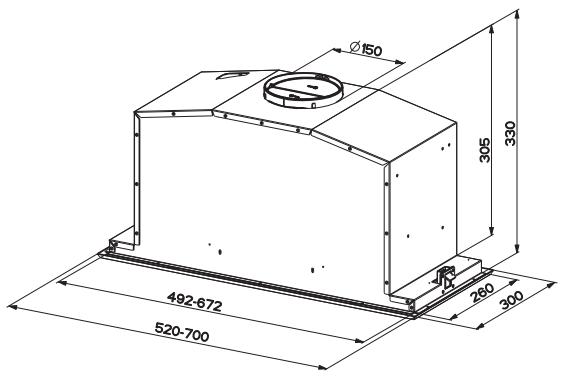

Prostorový rozměr

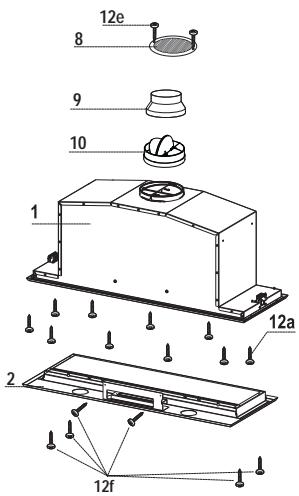

Díly

Odk.	Mn.	Dily spotřebiče
1	1	Těleso digestoře s: ovladáním, osvětlením, filtry, Jednotkou odsávány
2	1	Profil Rámu
8	1	Směrovatelná mřžka
9	1	Redukťní příruba 0 150-120 mm
10	1	Příruba s ventilem 0 150 mm
Odk.	Mn.	Dily k instalaci
12a	10	Šrouby
12e	2	Šrouby 2,9 x 9,5
12f	6	Šrouby 2,9 x 6,5
	Mn.	Dokumentace
	1	Návod k použití

Montáž tělesa digestoře

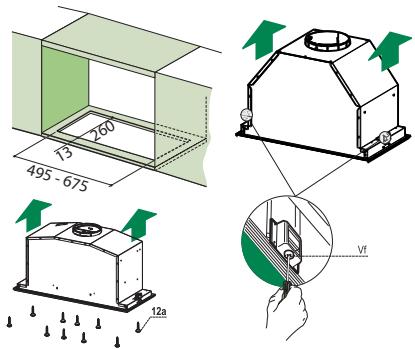

PŘED MONTÁŽÍ DIGESTOŘE K ZAVESNÉ SKŘÍNCE POSTUPUJTE NÁSLEDOVNĚ:

• Odpojte kabely ovladače pomocí konektoru.
• Odpojte kabely světel pomocí konektoru.

• Digestoř může být namontována přímo na dolní plochu závěsných skříněk (min. 650 mm od varné desky). Proveďte zářez na dolní plochu závěsné skříňky podle instrukcí.
• Nasaďte digestoř až k zaháknutí bočních držáků se západkou.
• Upevněte pomocí 10 šroubů 12a, které jsou součástí vybavení. Proveďte konečné zajištění utažením šroubů Vf pod digestoří.

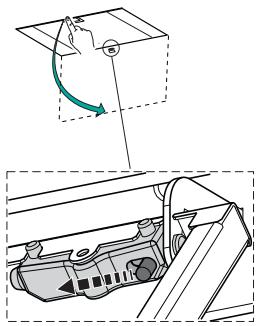

Zatažením otevřete odsávací panel. - Uvolněte panel z tělesa digestoře pomocí páčky čepu připevnění.

• Vyjměte tukové filtry.

Znovu přišroubujte rám pomocí 6 šroubů, které 12f, znovu připojte kabely ovládání a světel a namontujte tukový filtr a panel.

Připojky

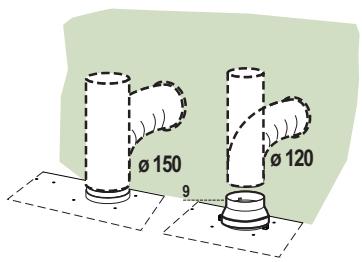

VÝSTUP VZDUCHU U NASAVACÍHO PROVEDENÍ

Při instalaci v nasávacím provedení připojte digestoř k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky 150 nebo 120 mm, kterou zvolí instalační technik.

• K instalaci trubky ø 120 mm je nutné použít redukční přírubu 9 na výstupu z tělesa digestoře.
• Trubku připevněte vhodnými stahovacími páskami. Tento materiál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.

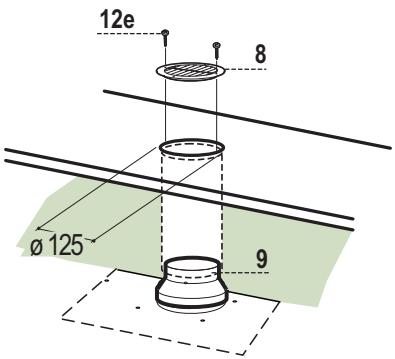

VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ

• Na případné podpěře nad digestoří vyvrtejte otvor o průměru 125 mm.
• Nasaďte redukční přírubu 9 na výstup z tělesa digestoře.
• Pomocí pevné a ohebné trubice o průměru 120 mm připojte přírubu k výstupnímu otvoru na podpěře nad digestoří.
• Trubici upevněte vhodnými stahovacími páskami. Potřebný materiál není součástí vybavení.
• Upevněte směrovatelnou mřížku 8 na výstup pomocí dvou šroubů 12e (2,9 x 9,5), které jsou součástí vybavení.
• Zkontrolujte, zda je přítomen uhlíkový filtr proti zápachu.

ELEKTRICKÉ PŘIPOJENÍ

• Připojte digestoř k napájecí síti za použití dvoupólového vypínače s nejméně 3 mm vzdálenosti mezi kontakty.

Ovládací panel

TLAČÍTKO		FUNKCE
T1	Motor	Vypněte motor.
T2	Rychlost	Zapne motor při první rychlosti. Osvětlené osvětlené tlacítko.
T3	Rychlost	Zapne motor při druhé rychlosti. Osvětlené osvětlené tlacítko.
T4	Rychlost	Krátné stisknutí Zapne motor při třeti rychlosti. Osvětlené osvětlené tlacítko.
		Stisknéte 2 sekundy. Osvětlené blikajici tlacítko. Aktivujte Čtvrtou casovanou rychlost po 6 minutách, na konci Čehož se vrátité na dříve nastavenou rychlost. Vhodné pro maximální emise výparů z vaření.
L	Rozsvícená	Zapněte a vypněte světelný systém. Osvětlené osvětlené tlacítko.

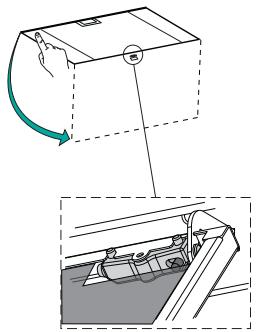

Otevření panelu

• Panel otevřete zatažením. Vyčistěte jeho vnější plochy vlhkým hadříkem a neutrálním tekutým čisticím prostředkem. Vyčistěte i vnitřek vlhkým hadříkem a neutrálním čisticím prostředkem; nepoužívejte mokré hadříky nebo houbičky, vodní proud ani abrazivní látky.

Tukové filtry

ČIŠTĚNÍ KOVOVÝCH SAMONOSNÝCH TUKOVÝCH FILTRŮ

• Tyto filtry lze mýt i v myčce. Je třeba je mýt zhruba každé 2 měsíce používání, při obzvláště intenzivním používání i častěji. Zatažením otevřete comfort panely.
• Vytáhněte filtry jeden po druhém tak, že je zatlačíte směrem k zadní stěně zařízení a současně stáhnete dolů.
• Umyjte filtry a dávejte pozor, abyste je neohnuli. Před opětovným nasazením je nechte uschnout.
• Při opětovném nasazování filtrů udržujte držadlo směrem k viditelné vnější části. Znovu zavřete comfort panely.

Uhlíkové filtry proti zápachu (filtrační provedení)

Uhlíkový filtr proti zápachu nelze mýt ani regenerovat, je třeba jej vyměnit zhruba každé 4 měsíce používání, při obzvláště intenzivním používání i častěji.

VÝMĚNA

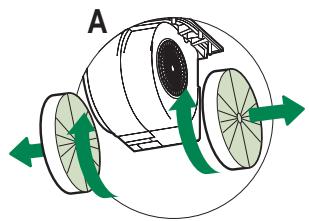

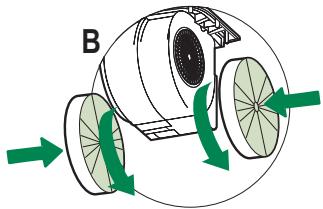

Zatažením otevřete panely comfort. Vytáhněte kovové tukové filtry. - Vyjměte nasycené uhlíkové filtry proti zápachu uvedeným způsobem (A). - Namontujte nové filtry uvedeným způsobem (B). Znovu namontujte tukové filtry. Znovu zavřete panely comfort.

Osvětlení

• V případě výměny kontaktujte technický servis ("V případě výměny kontaktujte technický servis").
