Ürün Tipi	Ankastre Davlumbaz
Marka	Franke
Model	BOX PLUS LED FBI 537 XS
Ocak ile minimum mesafe	650 mm (ocak talimatlarına göre değişebilir)
Hava çıkış çapı	150 mm (verilen flanş ile 120 mm'ye düşürülebilir)
Kontrol tipi	Dokunmatik elektronik (4 hız + aydınlatma)
Motor hız sayısı	4 (biri 6 dakika zamanlayıcılı)
Aydınlatma	Entegre LED
Yağ filtreleri	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir
Aktif karbon filtreleri	Filtrasyon versiyonu için isteğe bağlı, yıkanamaz, her 4 ayda bir değiştirin
Elektrik beslemesi	220-240 V, 50/60 Hz
Koruma sınıfı	Sınıf I (topraklama zorunlu)
Kurulum	Duvar dolabına ankastre
Tahliye tipi	Emişli (dışarıya) veya filtreli (geri dönüşüm)
Gövde malzemesi	Belirtilmemiş (muhtemelen paslanmaz çelik)
Boyutlar (G x D x Y)	Kılavuzda belirtilmemiş
Ağırlık	Belirtilmemiş
Onarılabilirlik	Satış sonrası servis aracılığıyla yedek parçalar mevcut
Garanti	Belirtilmemiş

Sık sorulan sorular - BOX PLUS LED FBI 537 XS FRANKE

Davlumbaz ile ocak arasındaki minimum yükseklik nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocak talimatları daha büyük bir mesafe belirtiyorsa, bu geçerlidir.

Davlumbaz emişli versiyonda nasıl kurulur?

Davlumbazı, 150 mm (veya verilen redüksiyon flanşı ile 120 mm) sert veya esnek bir boru ile tahliye kanalına bağlayın. Boruyu boru kelepçeleriyle (verilmez) sabitleyin. Varsa aktif karbon filtrelerin çıkarıldığından emin olun.

Metal yağ filtreleri nasıl temizlenir?

Yağ filtreleri bulaşık makinesinde yıkanabilir. Yaklaşık her 2 ayda bir temizleyin (yoğun kullanımda daha sık). Paneli açın, filtreleri geriye iterek ve aşağı çekerek çıkarın, bükmeden yıkayın, kurutun ve tutamak dışarı bakacak şekilde yeniden takın.

Aktif karbon filtreler ne sıklıkla değiştirilmelidir?

Aktif karbon filtreler yıkanamaz ve yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Değiştirmek için yağ filtrelerini çıkarın, doymuş filtreleri çıkarın ve yenilerini takın.

Zaman ayarlı hız (boost) nasıl kullanılır?

Dördüncü hızı etkinleştirmek için T4 (üçüncü hız) tuşuna 2 saniye basın. Bu hız 6 dakika çalışır ve ardından otomatik olarak önceki hıza döner. Yoğun duman emisyonları için idealdir.

LED aydınlatma çalışmazsa ne yapmalıyım?

Aydınlatma LED'lerden oluşur. Arıza durumunda, değiştirme için satış sonrası servis ile iletişime geçin. Kendiniz değiştirmeye çalışmayın.

Davlumbazı dış tahliye olmadan kullanabilir miyim?

Evet, filtreli versiyonda. Üst rafta 125 mm'lik bir delik açılmalı, davlumbaz 120 mm'lik bir hortumla bağlanmalı ve havayı geri dönüştürmek için aktif karbon filtreleri takılmalıdır.

Ne tür bir elektrik kablolaması gereklidir?

Davlumbaz, en az 3 mm kontak açıklığına sahip çift kutuplu bir anahtar aracılığıyla şebekeye bağlanmalıdır. Gerilimin etiket üzerinde belirtilene (220-240 V) uygun olduğundan emin olun. Topraklama zorunludur (Sınıf I).

Bakım için davlumbaz paneli nasıl açılır?

Paneli açmak için çekin. Tamamen sökmek için sabitleme piminin kolunu kaydırın. Temizlikten sonra yağ filtresini yeniden takın ve paneli kapatın.

Tam kılavuzu nerede bulabilirim?

Tam kılavuz, Franke BOX PLUS LED FBI 537 XS modeli için notice-facile.com sitesinde PDF formatında ücretsiz olarak mevcuttur. Ayrıca sayfadaki form aracılığıyla dilinize çeviri talep edebilirsiniz.

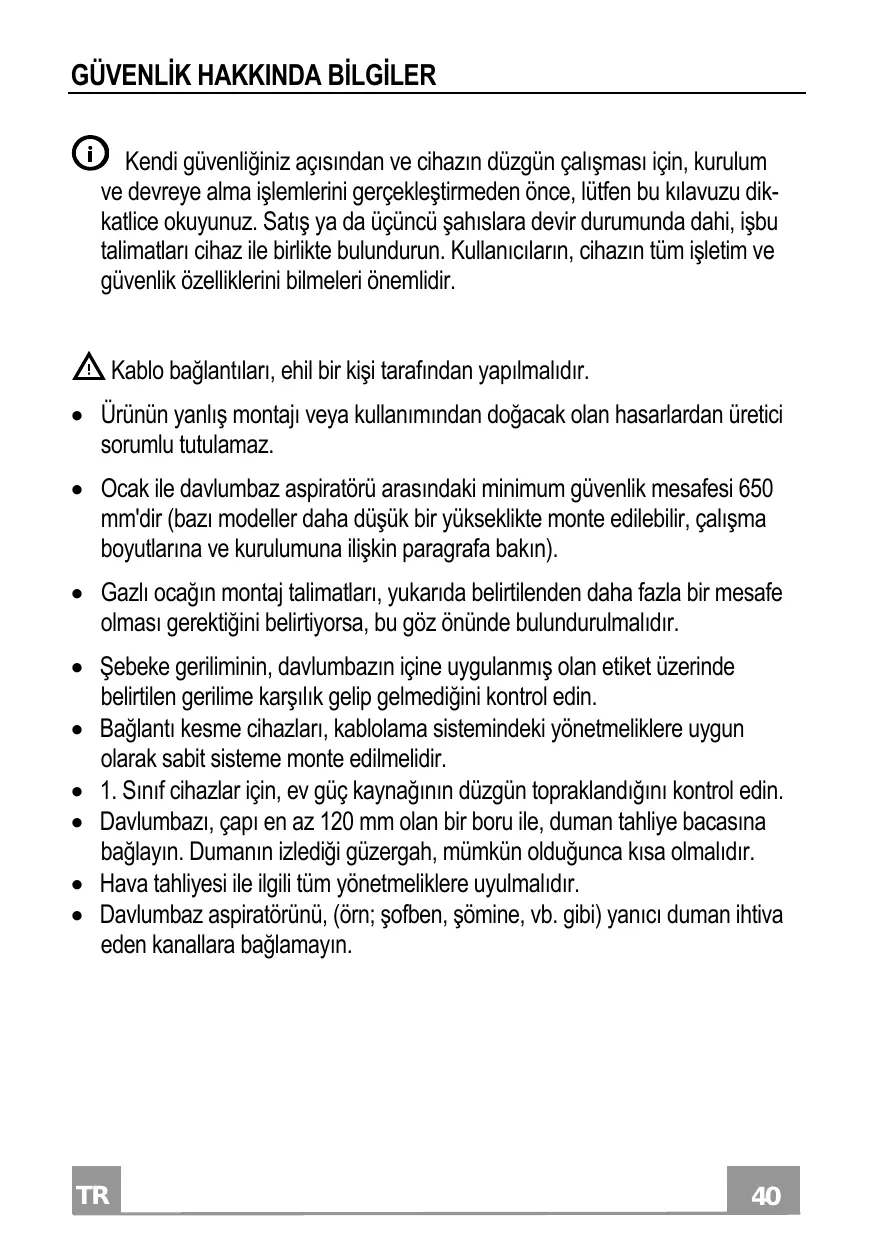

KULLANIM KILAVUZU BOX PLUS LED FBI 537 XS FRANKE

Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, bu talimatları cihazla birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmeleri önemlidir.

Kablo bağlantıları, ehil bir kişi tarafından yapılmalıdır.

• Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan Üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratörü arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yüksekliğe monte edilebilir, çalışma boyutlarına ve kurulumuna ilişkin paragrafa bakın).
• Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.
• Şebeke geriliminin, davlumbazın içine uygulanmış olan etiket üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.
• Bağlantı kesme cihazları, kablolama sistemindeki yönetmeliklere uygun olarak sabit tesise bağlanmalıdır.
• Sınıf cihazlar için, ev güç kaynağının düzgün topraklandığını kontrol edin.
• Davlumbazı, çapı en az 120 mm olan bir boru ile duman tahliye bacasına bağlayın. Dumanın izlediği güzergah, mümkün olduğunca kısa olmalıdır.
• Hava tahliyesi ile ilgili tüm yönetmeliklere uyulmalıdır.
• Davlumbaz aspiratörünü, (örn; şofben, şömine, vb. gibi) yanıcı duman ihtiva eden kanallara bağlamayın.
• Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılıyorsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeter seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili mahaldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı aşmamalıdır.
• Hava, gaz yakma cihazlarından veya diğer yakıtlardan çıkan egzoz gazları, aynı kanaldan tahliye edilmemelidir.
• Beslme kablosu, eğer hasar görmüşse, üretici tarafından ya da bir servis teknisyeni tarafından değiştirilmelidir.
• Fişi, mevcut yürürlükteki mevzuata uygun ve erişilebilir bir prize bağlayın.
• Dumanın tahliyesi için uygulanacak teknik ve emniyet tedbirlerine ilişkin olarak, yerel makamlar tarafından belirlenen kurallara titiz bir şekilde riayet edilmesi önemlidir.

DİKKAT: Davlumbazı monte etmeden önce, koruyucu filmleri çıkartın. - Davlumbaz için sadece vidalar ve uygun tipteki parçalar kullanın. Dikkat: İşbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik çarpmasıyla sonuçlanabilir. Optik aletler ile (dürbün, büyüteç, vb.) inceleme yapmayın. - Davlumbazın altında flambe yapmayınız: yangın çıkabilir. - Bu cihaz, 8 yaşının altında olmayan çocuklar tarafından ve psikolojik, fiziksel, duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan kişiler tarafından, cihazın emniyetli bir şekilde nasıl kullanılacağı ve oluşabilecek tehlikeler hakkında dikkatlice denetlenmeleri ve talimatlandırılmaları şartıyla kullanılabilir. Çocukların ekipman ile oynamadıklarından emin olun. Kullanıcı tarafından yapılacak temizlik ve bakım işlemleri, denetlenmedikleri sürece çocuklar tarafından yürütülmemelidir. Çocukları, cihaz ile oynamadıklarından emin olarak gözlemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunlar olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır.

Erişilebilen parçalar, pişirme ekipmanlarının kullanılması esnasında çok sıcak bir hal alabilirler.

• Belirtilen zaman periyodundan sonra, filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi). Bakım ve temizlik paragrafına bakın.
• Davlumbaz, gaz veya diğer yakıtlı kullanan başka aletlerle birlikte kullanıldığında, oda yeterli derecede havalandırılmalıdır (sadece odaya hava salınımı yapan ev aletlerine uygundur).
• Ürün üzerinde ya da ambalajı üzerinde bulunan işaret, ürünün evsel atıklar gibi bir imha işlemine tabi olmadığını belirtir. İmha edilecek ürün, elektrikli ve elektronik bileşenlerinin geri dönüşümü için yetkili bir toplama merkezine teslim edilmelidir. Bu ürünün doğru şekilde imha edildiğinden emin olunması, aksi takdirde uygunsuz bir şekilde imhasından kaynaklanabilecek çevre ve sağlık bakımından muhtemel olumsuz sonuçların önlenmesine yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için belediye ile, yerel atık toplama imha servisi ile ya da ürünün satın alındığı mağaza ile irtibata geçiniz.

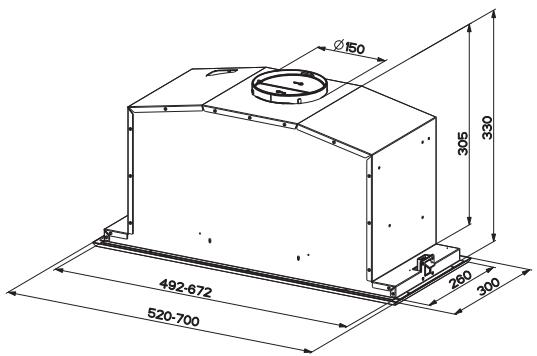

Boyutlar

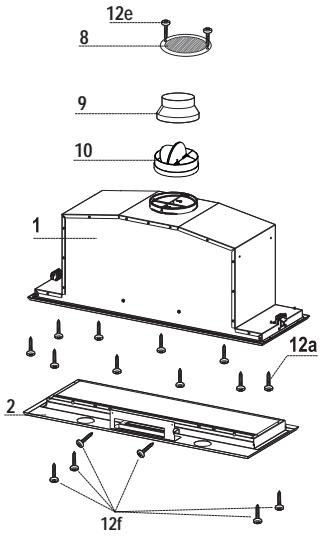

Parçalar

Rif.	adet	Ürün parçaları
1	1	Kummandalar, lşiklar ve Filtrlerle komple halde davlum- baz güvdesi
2	1	Çerçeve
8	1	Yönlü ozgara
9	1	Redüksiyon Flanlı 0 150-120 mm
10	1	Valfli flanlı 0 150 mm
Rif.	adet	Montaj parçaları
12a	10	Vida
12e	2	Vida 2,9 x 9,5
12f	6	Vida 2,9 x 6,5
	adet	Belgeler
	1	Kullanım El Kitabı

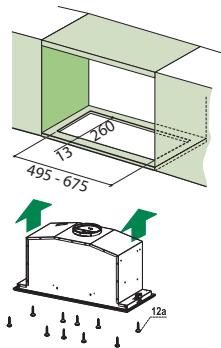

Davlumbaz Gövdesinin Montajı

DAVLUMBAZI MUTFAK GÖVDESİNE BAĞLAMADAN ÖNCE ŞUNLARI YAPIN:

• Konnektörleri çalıştıran kabloları sökün.

• Konnektörleri çalıştıran aydınlatma kablolarını çıkarın.

• Davlumbaz duvar ünitelerinin alt kısmına monte edilebilir (Pişirme yüzeyinden en az 650 mm yukarıya).
• Mutfak dolabından gösterildiği gibi bir alt yüzey parçası kesin.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin. Birlikte gelen 10 vida 12a ile sabitleyin.
• Vf vidalarını alttan sıkıştırarak davlumbazı bloke edin.

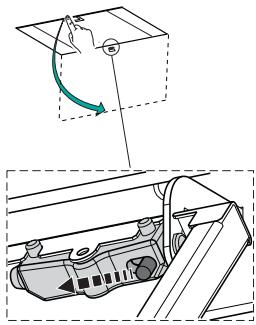

• Panoyu çekerek açın.
• Sabitleme piminin kolunu kaydırarak paneli davlumbaz gövdesinden kurtarınız.
• Yağ önleyici filtreleri çıkarın.

• Yağ filtresini takın, kabloları bağlayın, 6 vida 12f ile şasiyi takın ve paneli kapatın.

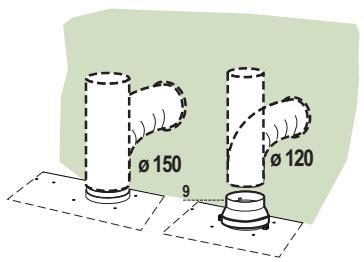

ASPIRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

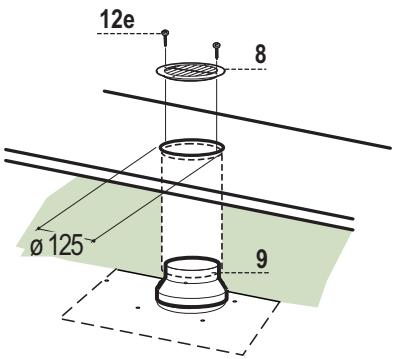

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde, eğer mevcut ise, yerleşik bulunan konsola 125 mm çapında bir delik açınız.
• Redüksiyon flanşını (9) davlumbaz gövdesi çıkışına takınız.
• Flanşı 120 mm çapında esnek ya da sert bir boru ile davlumbaz üzerindeki konsolda bulunan çıkış deliğine bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemistir.
• Yönlendirmeli ızgarayı (8) donanımdaki 2 adet vida ile (2,9 x 9,5) tespit noktasına sabitleyiniz.
• Aktif karbonlu koku filtrelerinin mevcut olduklarından emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, temas noktaları arasında en az 3 mm açıklık olan çift kutuplu bir anahtar üzerinden elektrik şebekesine bağlayın.

Kumanda panosu

TUŞ		FONKSİYON
T1	Motor	Motoru durdurur.
T2	Hz	Birinci yüzda motoru calıştırı. Tuş sabit yanar.
T3	Hz	İkinci yüzda motoru calıştırı. Tuş sabit yanar.
T4	Hz	Hafınce BASISınca, üçuncü yüzda motoru calıştırı. Tuş sabit yanar.
		2 saniye sureyle BASISınca. Tuş yanıp)söner.6 dakikaya ayarlanmışı)dördunc'u Hzı etkin duruma getirir. Bu sureninsonunda, ayarlanmışı olan bir.Onceki yüzgaeri)döner. Pişirme sirasindaki dumanın fazla Yayilmasınginelemek icin uygundur.
L	Isık	Işkı tesisatimi,açıp kapatır. Tuş sabit yanar.

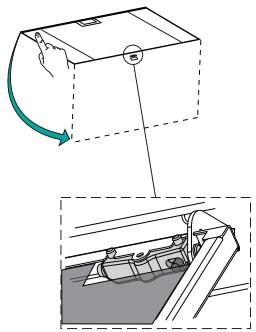

Panelin açılması

• Panoyu çekerek açın.
• Dış taraftan nemli bir bez ve nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak suretiyle temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sık temizlenmelidir.
• Çekerek Konfor Panelleri'ni açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Bükülmemesine özen göstererek emme panelini yıkayın ve kurmadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatınız.

Koku Önleyici Aktif Karbon Filtreler (Filtreli Sistem)

Aktif karbon filtresi yıkanamaz ve tekrar kullanılamaz. Yaklaşık her 4 aylık kullanımdan sonra veya daha sık değiştirilmesi gerekir, özellikle yoğun kullanımda.

DEĞİŞTİRME

• Comfort panellerini çekerek açınız.
• Yağ önleyici filtreleri çıkarınız.

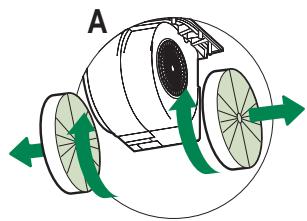

• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.

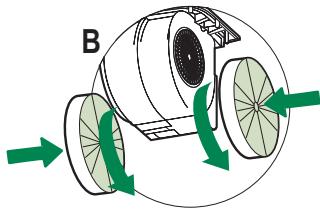

• Yeni filtreleri belirtilen şekilde (B) takınız. Yağ önleyici filtreleri yeniden takınız.
• Comfort panellerini kapatınız.

Aydınlatma

• Değiştirmek için teknik servisle bağlantı kurun ("Değiştirmek için teknik servisle bağlantı kurun").
