Tipo di prodotto	Cappa aspirante da incasso
Marca	Franke
Modello	BOX PLUS LED FBI 537 XS
Distanza minima dal piano cottura	650 mm (può variare secondo le istruzioni del piano cottura)
Diametro di uscita dell'aria	150 mm (riducibile a 120 mm con flangia fornita)
Tipo di comando	Elettronico a tasti (4 velocità + illuminazione)
Numero di velocità motore	4 (di cui una temporizzata di 6 minuti)
Illuminazione	LED integrata
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtri a carbone attivo	Opzionali per versione filtrante, non lavabili, sostituire ogni 4 mesi
Alimentazione elettrica	220-240 V, 50/60 Hz
Classe di protezione	Classe I (messa a terra obbligatoria)
Installazione	Incassata in un armadio a muro
Tipo di evacuazione	Aspirante (verso l'esterno) o filtrante (riciclo)
Materiale del corpo	Non specificato (probabilmente acciaio inossidabile)
Dimensioni (L x P x A)	Non specificate nel manuale
Peso	Non specificato
Riparabilità	Pezzi di ricambio disponibili tramite servizio post-vendita
Garanzia	Non specificata

Domande frequenti - BOX PLUS LED FBI 537 XS FRANKE

Qual è l'altezza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Se le istruzioni del piano cottura a gas indicano una distanza maggiore, prevale quest'ultima.

Come installare la cappa in versione aspirante?

Collegare la cappa al condotto di evacuazione con un tubo rigido o flessibile di 150 mm (o 120 mm utilizzando la flangia di riduzione fornita). Fissare il tubo con fascette stringitubo (non fornite). Assicurarsi che i filtri a carbone attivo siano rimossi se presenti.

Come pulire i filtri antigrasso metallici?

I filtri antigrasso sono lavabili in lavastoviglie. Pulirli circa ogni 2 mesi (più spesso in caso di uso intenso). Aprire il pannello, rimuovere i filtri spingendoli verso il retro e tirando verso il basso, lavarli senza piegarli, asciugarli e rimontarli con la maniglia verso l'esterno.

Con quale frequenza è necessario sostituire i filtri a carbone attivo?

I filtri a carbone attivo non sono lavabili e devono essere sostituiti circa ogni 4 mesi, o più spesso in caso di uso intenso. Per cambiarli, rimuovere i filtri antigrasso, togliere i filtri saturi e montare quelli nuovi.

Come utilizzare la velocità temporizzata (boost)?

Premere il tasto T4 (terza velocità) per 2 secondi per attivare la quarta velocità. Questa funziona per 6 minuti e poi ritorna automaticamente alla velocità precedente. Ideale per forti emissioni di fumi.

Cosa fare se l'illuminazione LED non funziona più?

L'illuminazione è composta da LED. In caso di guasto, contattare il servizio post-vendita per la sostituzione. Non tentare di sostituirlo da soli.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, in versione filtrante. È necessario praticare un foro di 125 mm nel ripiano superiore, collegare la cappa con un tubo da 120 mm e installare i filtri a carbone attivo per riciclare l'aria.

Quale tipo di cablaggio elettrico è necessario?

La cappa deve essere collegata alla rete tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm. Assicurarsi che la tensione corrisponda a quella indicata sulla targhetta (220-240 V). La messa a terra è obbligatoria (classe I).

Come aprire il pannello della cappa per la manutenzione?

Tirare il pannello per aprirlo. Per smontarlo completamente, far scorrere la leva del perno di fissaggio. Dopo la pulizia, rimontare il filtro antigrasso e richiudere il pannello.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com per il modello Franke BOX PLUS LED FBI 537 XS. È inoltre possibile richiedere una traduzione nella propria lingua tramite il modulo sulla pagina.

MANUALE UTENTE BOX PLUS LED FBI 537 XS FRANKE

INFORMAZIONI SULLA SICUREZZA 13 CARATTERISTICHE 16 INSTALLAZIONE 17 USO 19 PULIZIA E MANUTENZIONE 20

SOMMAIRE

FR

CONSIGNES DE SECURITE 22 CHARACTERISTIQUES 25 INSTALLATION 26 UTILISATION 28 NETTOYAGE ET ENTRETIEN 29

INHALTSVERZEICHNIS

DE

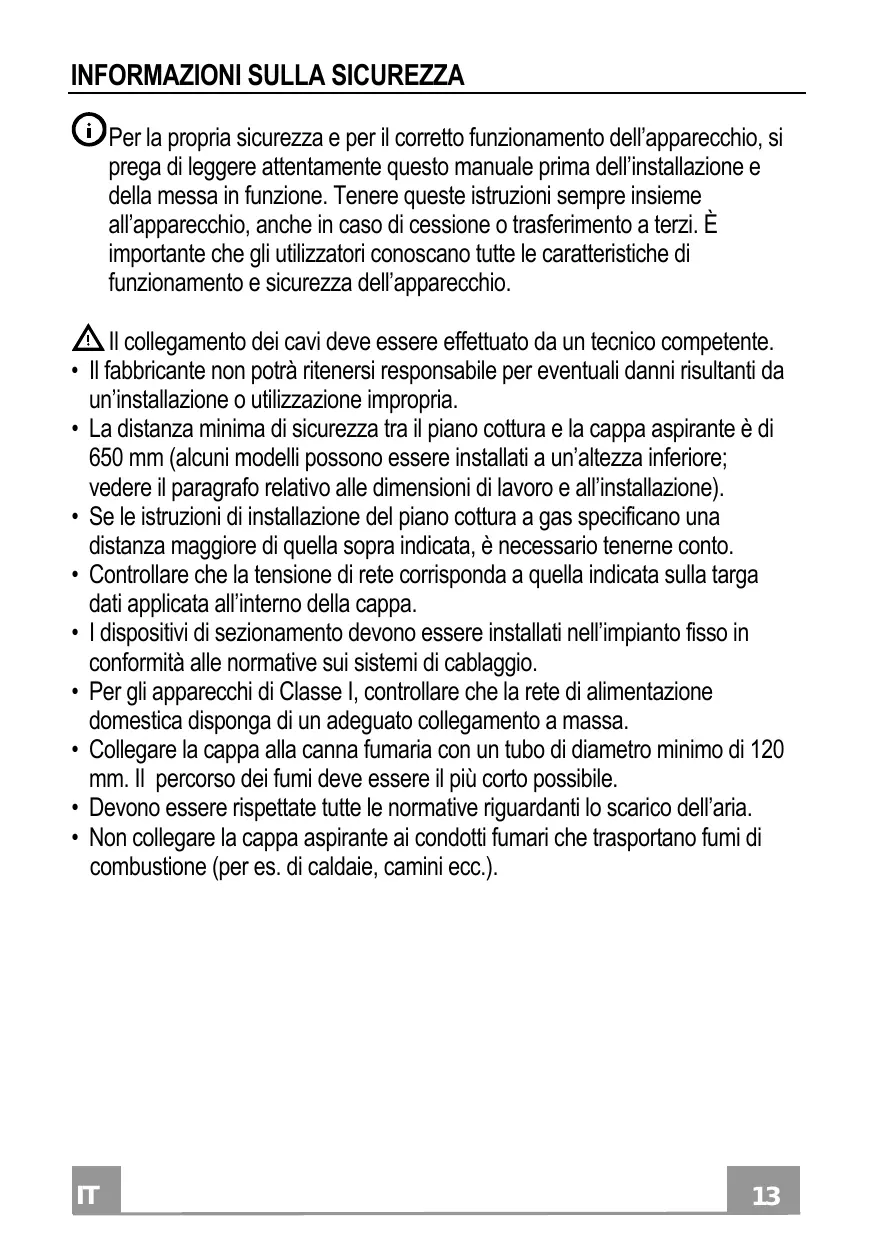

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
• L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione. - Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. - Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....). - Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio. - Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. - Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Ingombro

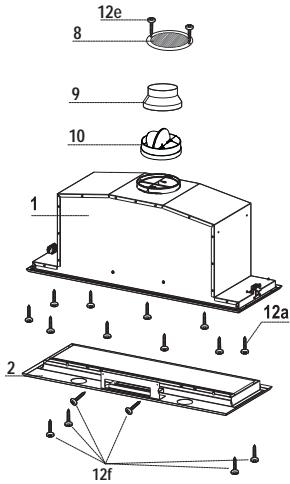

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Filtri, Gruppo Aspiratore.
2	1	Cornice
8	1	Griglia Direzionata
9	1	Flangia di riduzione Ø 150-120 mm
10	1	Flangia con Valvola Ø 150 mm
Rif.	Q.tà	Componenti di Installazione
12a	10	Viti
12e	2	Viti 2,9 x 9,5
12f	6	Viti 2,9 x 6,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Montaggio Corpo Cappa

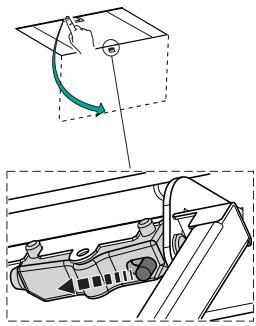

PRIMA DI MONTARE LA CAPPA AL PENSILE AGIRE COME SEGUE:

• Scollegare il cablaggio dei comandi agendo sui connettori.
• Scollegare il cablaggio luci agendo sui connettori.
• La cappa può essere installata direttamente sul piano inferiore dei pensili (650 mm min. dal piano di cottura).
• Praticare un incasso sul piano inferiore del pensile, come indicato.
• Inserire la cappa fino ad agganciare i supporti laterali a scatto.
• Fissare con 10 viti 12a in dotazione.
• Bloccare definitivamente serrando le viti Vf dal sotto della cappa.

• Aprire il pannello aspirante tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.
• Togliere i filtri antigrasso.

• Avvitare la cornice con le 6 viti 12f, ricollegare il cablaggio dei comandi e luci, rimontare il filtro antigrasso e il pannello.

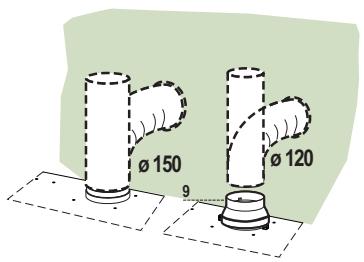

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo di diametro 120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

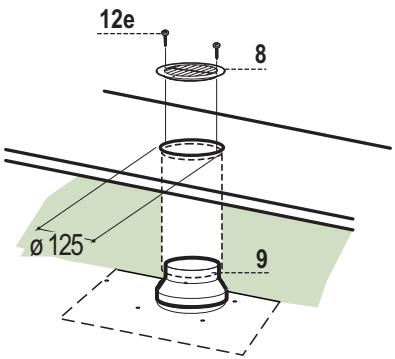

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro di 125 mm sull'eventuale mensola soprastante la cappa.
• Inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
• Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di diametro 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei filtri antidore al carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.

Quadro comandi

TASTO		FUNZIONI
T1	Motore	Spegne il Motore.
T2	Velocità	Accende il Motore alla Prima velocità. Tasto illuminato fisso.
T3	Velocità	Accende il Motore alla Seconda velocità. Tasto illuminato fisso.
T4	Velocità	Premuto brevamente Accende il Motore alla Terza velocità. Tasto illumino fisso.
		Premuto per 2 Secondi. Tasto illuminato lampeggiante. Attiva la Quarta velocità temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.
L	Luce	Accende e spegne l'Impianto di Illuminazione. Tasto illuminato fisso.

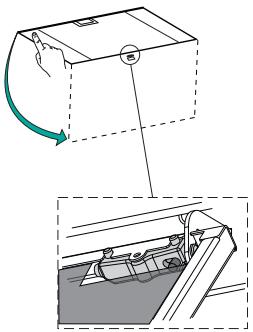

Apertura pannello

• Aprire il pannello tirandolo.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Aprire i comfort panel tirandoli.
• Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna. Richiudere i comfort panel.

Filtri antidore al carbone attivo

(Versione filtrante)

Il filtro antidore al carbone attivo non è lavabile e non è rigenerabile, va sostituito circa ogni 4 mesi di utilizzo o più frequentemente, per un uso particolarmente intenso.

SOSTITUZIONE

• Aprire i comfort panel tirandoli.
• Togliere i filtri antigrasso.

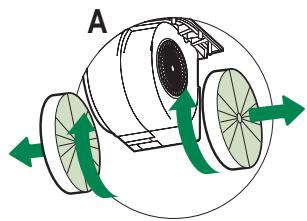

• Rimuovere i filtri antidore al carbone attivo saturi, come indicato (A).

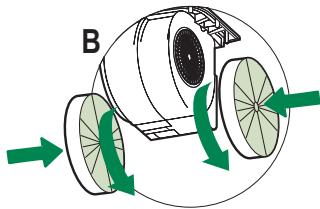

• Montare i nuovi filtri, come indicato (B).
• Rimontare i filtri antigrasso. Richiudere i comfort panel.

Illuminazione

• Per la sostituzione contattare l'assistenza tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
