Typ produktu	Monoblokowa pompa ciepła powietrze-woda rewersyjna
Marka	PANASONIC
Model	WHMXC12H9E8
Moc grzewcza	12 kW
Moc chłodnicza	12 kW
Zasilanie elektryczne	230 V ~ 50 Hz
Wymiary (W x S x G)	800 x 1100 x 400 mm
Masa netto	100 kg
Czynnik chłodniczy	R32
Główne funkcje	Ogrzewanie, Chłodzenie, CWU (ciepła woda użytkowa), Tryb cichy, Turbo ogrzewanie, Programowanie tygodniowe, Wymuszanie odszraniania, Blokada pilota
Typ pilota	Z ekranem i blokadą kodem PIN
Podłączenie zbiornika CWU	Tak (przyłącze galonowe)
Konserwacja	Regularne czyszczenie filtra
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku błędu, automatyczne odszranianie
Typ instalacji	Monoblok zewnętrzny
Zakres temperatur zewnętrznych	-15°C do 35°C (szacunkowo)

Często zadawane pytania - WHMXC12H9E8 PANASONIC

Jak uzyskać dostęp do szybkiego menu pilota?

Naciśnij przycisk Szybkie menu (ikona ?). Użyj przycisków ▲ ▼ ◄ ►, aby wybrać opcję, a następnie naciśnij ↓, aby włączyć/wyłączyć. Aby wrócić do ekranu głównego, naciśnij przycisk powrotu.

Jak włączyć tryb cichy?

Wybierz ikonę Tryb cichy w szybkim menu. Wybierz żądany poziom ciszy. Tryb uruchamia się około 1 minuty po aktywacji.

Jak wymusić awaryjne CWU (ciepła woda użytkowa)?

W szybkim menu wybierz ikonę Wymuś awaryjne CWU. Potwierdź, aby włączyć lub wyłączyć grzałkę awaryjną zbiornika CWU. Uwaga: ten tryb jest wyłączony, jeśli tryb Wymuś ogrzewanie jest aktywny.

Jak zaprogramować ogrzewanie tygodniowe?

Wybierz Program tyg. w szybkim menu. Możesz modyfikować lub usuwać programy. Aby dodać program, ustaw godzinę, minuty, tryb i temperaturę. Użyj funkcji Kopiuj zegar, aby powielić ustawienie.

Jak zablokować pilota?

Wybierz Blokada pilota w szybkim menu. Potwierdź, wybierając Tak. Aby odblokować, naciśnij dowolny przycisk i wprowadź 4-cyfrowy kod PIN (domyślnie 0000).

Co zrobić, jeśli zapomnę hasła do pilota?

Na ekranie zatrzymania naciśnij jednocześnie przyciski ▲ i ▼ przez 5 sekund. Pojawi się ekran resetowania; wybierz Reset. Hasło powróci do 0000.

Jak wymusić odszranianie?

Wybierz Wymuś odszranianie w szybkim menu. Potwierdź przyciskiem ↓. Po zaakceptowaniu żądania pojawi się komunikat. Uwaga: odszranianie uruchamia się tylko w razie potrzeby.

Jak zainicjować kody błędów?

Wybierz Inicjalizacja kodów błędów w szybkim menu. Potwierdź przyciskiem ↓. Upewnij się, że wszystkie jednostki są zatrzymane. Przywraca to poprzednie ustawienia.

Jaka jest różnica między trybem cichym a trybem turbo ogrzewania?

Tryb cichy zmniejsza hałas pracy poprzez ograniczenie mocy. Tryb turbo ogrzewania zwiększa moc, aby szybciej osiągnąć zadaną temperaturę. Oba uruchamiają się około 1 minuty po aktywacji.

Jak skopiować ustawienie programowania zegara?

W menu Program tyg. wybierz Kopiuj zegar. Wybierz program źródłowy, a następnie dzień lub dni docelowe. Potwierdź, aby zastosować kopię.

INSTRUKCJA OBSŁUGI WHMXC12H9E8 PANASONIC

Przewodnik po skroconym menu

(Monoblok) pompa cieplagowietze-woda

26-31

Polski

Odyoc Suvtou MEvou

Niniejszy skrocony przywodnik objasnia korzystanie z menu podręcznégo.

Przed uzyciem menu podrEcznego nalezy dokladnie przyeczytac instrukcje obstugi.

Jak uzywać menu podręcznych

Po zakończeniułąctkowej konfiguracje möglich wybrać menu podȩczne spośród poniewszych opcj i dokonać edycij ustawień.

① Nacijsnj

② Wybierz menu za pomocag ▲ ▼ △ ▷.

③ Naciśnij ↓, aby wączyc/wyȩczyc wybrane menu.

Menu规章制度

Wymuszenie grzania C.W.U.

Tryb intensywny

Praca cicha

Nagrzewnica

Harm. tygodniowy

Wymuszenie odszraniania

Resetowanie blędu

Blokada sterownika

Wybór

Wt./WYt.

Wybierz odowiednie ustawienia i potwierdz je, wykonuja instrukcje wyswietlone w dolnej czeci ekranu. (Ikony odnosza sie do poszczególnych klawiszny wyboru.)

Aby powrócić do ekranu glówno,

nacisnj lub

Uwaga:

• Jesli system nie jest podłaczony do zbiornika (połaczenia zbiornika jest wylączone), zostanie wyświetlony ekran menu podręcznych, przystawiony z sprawej strony. Upewnij sie, ze połaczenia zbiornika jest wylączone.

Uwagi na temat ikony dzialania

Przyklad:

·Ikona dzialania ze wskazaniem" = WYL.

·Ikona dziaŋania ze wskazaniem " = WtL.

Wybierz tě ikone, aby wączyć lub wȩczyć grzanie c.w.u.

Naciśnij , aby potwierdzic swoj wybor.

Wymuszenie grzania c.w.u. jest wyłaczone.
Wymuszenie grzania c.w.u. jest wączone.

Wymuszenie C.W.U.

Uwaga:

• Wymuszenie grzania c.w.u. jest wylączone, gdy wylączone jest wymuszone dzialanie grz空气质量.
• Gdy wymuszenia grzania c.w.u. jest wyłaczone, dzialanie i tryb powinny powrócić do poprzejnio zapamiątanego stanu.

Wybierz tę ikone, aby wączyć intensywny tryb dzialania systemu grzania/chłodzenia.

Nacisnij , aby potwierdzic swoj wybor.

(Intensywn diezaiangie rozpocznie sie ok. 1 minute po nacijsniciu

Tryb intensywny

Uwaga:

• Tryb intensywny jest wylączony, gdy wylączone jest dzialanie.

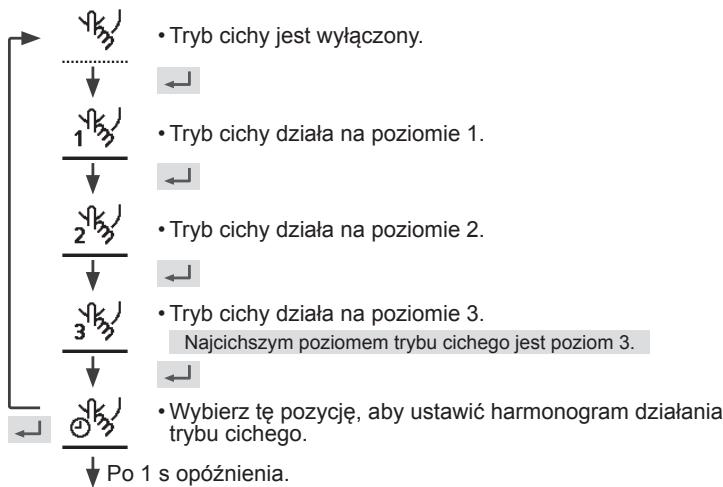

Praca cicha

Wybierz tě ikone, aby wączyć tryb cichy.

Nacisnij , aby potwierdzic swoj wybor.

(Chiche dzialanie Rozpocznie sie ok. 1 minuţe po nacinieciu

Nagrzewnica

Wybierz, aby wymusicość grzalic.

Nacisnij , aby potwierdzic swoj wybor.

(Tryb wymuszenia grzalic rozpocznie sie ok. 1 minute po naciśćci

Wymuszenie grzalicj jest wylaczone.
Wymuszenie grzalici jest wączone.

Uwaga:

Wymuszenie grzalic jest wylaczony, gdy jej dzialanie jest juiceswczone. Wyswietyla sie wtedy napis „Blok. z powodu dziafania urzadzenia!"

Blok. z powodu dziaţania urzadzenia!

[3]Zamk.

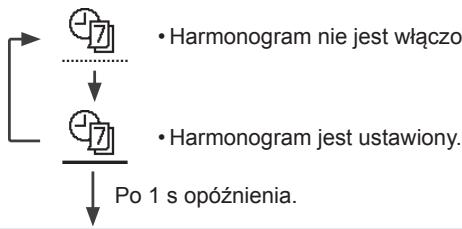

Harm. tygodniowy

Wybierz temione, aby usunac (anulowac) badz zmienic ustawienie harmonogramu tygodniowego.

Nacisnij , aby potwierdzic swoj wybor.

Wybierz „Tak".

• Jesli wybierzysz „Nie“, powróczis do ekranu glówno.

• Ustawenia harmonogramu: Wybierz Ustawenie harmonogramu, aby dokonać edycji harmonogramu tygodniowego.
  Kopiuj harmonogram: Wybierz, aby skopiować ustawuminium harmonogramu.

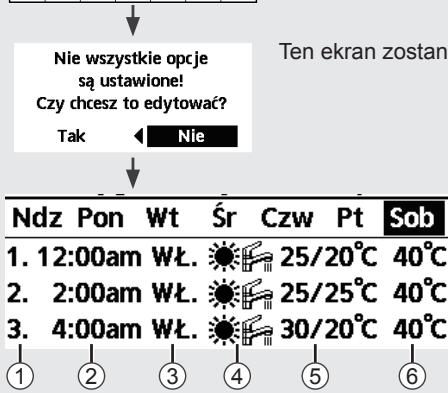

[Przykladowe ustawienie harmonogramu]

| - | √ | √ | √ | √ | √ | - | āpomocą przycisków ▲ ▼ wybierz dzien (dni), ktore chcesz edytować.

Ten ekran zostanie wyświetlony, jestli nie ustawiono wzystkich 6 opcj.

① Wybierz opcje „1" - „6".
② Ustaw godzine i minuty w harmonogramie.
③ Wybierz w.l. / wyl. w harmonogramie.
④ Wybierz tryb dzialania.

A/AB/

-Wybierz tryb za pomocza przycisków

⑤ Ustaw temperature dla strefy 1 i 2 (jesli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp.zad.

Str.1		Str.2
W.L	25°C	W.L	25°C

(6) Ustaw temperature zbiornika.

Uwaga:

• Harmonogram jest wylączony, gdy wączone jest wymuszenia grzȩcki lub przyż. grzanie / chłodzenia.
• W przypadku ustawiania harmonogramu tygodniowej w 2 strefachNSE wykonac takie czynnosci dla 2. strefy.

Wybierz, aby odszronic agreat zewétrzny.

Nacisnj , aby potwierdzic swoj wybor.

(Po zaakceptowaniu trybu pocjawi sie ponizszy ekran.)

Wybor zaakceptowany!

[5]Zamk.

Wymusenzie odszraniania

Wybierz, aby przyworcić poprzejdie ustawienia w przyypadku wystapienia blędu.

Nacisnij , aby potwierdzic swoj wybor.

(Jesli tryb nie zostaf zaakceptowany, povawi sie ponijszy ekran.)

Wybor zaakceptowany!

[5]Zamk.

• Przed wyborem unto trybu upewnij sie, ze wszystkie urzadzenia są wylączone, poniewaz spowoduje on przywoćenie poprzednich ustawien calęgo systemu.

Resetowanie będu

Wybierz,abyzablokowacsterownik.

Nacisnij , aby potwierdzic swoj wybor.

(Jesli tryb nie zostaf zaakceptowany, povawi sie ponijszy ekran.)

Czy wączyc blokadę sterownikka?

Tak Nie

Wybierz „Tak".

(Ekran glôwny zostanie zablokowany.)

-Wybór, "Nie" spowoduje powró t do ekranu glównego.

Blokada R/C

Aby odblokować sterownik

Nacijsnij dowolny przycisk.

(Jesli tryb nie zostal zaakceptowany, pijwi sie poniszcy ekran.)

Wprowadz 4-cyfrowa licbze (jesli liczba jest prawidlowa, ekran zostanie odblokowy).

Aby zresetowa zapomniane haslo (przy wylączonym ekranie)

Naciskaj , i i przez 5 sekund.

(Jesli tryb nie zostal zaakceptowany, povawi sie poniysz ekran.)

Wybierz „Reset".

1.Sethasdo0000
2.Sterownik odblokowany

(Ekran).[zostanie wyłaczony po 3 sekundach).
