Produkttyp	Monoblock-Luft-Wasser-Wärmepumpe reversibel
Marke	PANASONIC
Modell	WHMXC12H9E8
Heizleistung	12 kW
Kühlleistung	12 kW
Stromversorgung	230 V ~ 50 Hz
Abmessungen (H x B x T)	800 x 1100 x 400 mm
Nettogewicht	100 kg
Kältemittel	R32
Hauptfunktionen	Heizen, Kühlen, Warmwasser (WW), Silent-Modus, Turbo-Heizung, Wochenprogramm, Abtauen erzwingen, Fernbedienungssperre
Art der Fernbedienung	Mit Display und PIN-Code-Sperre
Anschluss Warmwasserspeicher	Ja (Gallonanschluss)
Wartung	Regelmäßige Reinigung des Filters
Sicherheit	Automatische Abschaltung bei Fehler, automatisches Abtauen
Installationsart	Außenmonoblock
Außentemperaturbereich	-15°C bis 35°C (geschätzt)

Häufig gestellte Fragen - WHMXC12H9E8 PANASONIC

Wie greife ich auf das Schnellmenü der Fernbedienung zu?

Drücken Sie die Taste Schnellmenü (Symbol ?). Verwenden Sie die Tasten ▲ ▼ ◄ ►, um eine Option auszuwählen, und drücken Sie ↓, um sie zu aktivieren/deaktivieren. Um zum Hauptbildschirm zurückzukehren, drücken Sie die Zurück-Taste.

Wie aktiviere ich den Silent-Modus?

Wählen Sie das Symbol Silent-Modus im Schnellmenü. Wählen Sie die gewünschte Silent-Stufe. Der Modus startet etwa 1 Minute nach Aktivierung.

Wie erzwinge ich die Not-Warmwasserbereitung?

Wählen Sie im Schnellmenü das Symbol Not-Warmwasser erzwingen. Bestätigen Sie, um den Notheizstab des Warmwasserspeichers zu aktivieren oder zu deaktivieren. Hinweis: Dieser Modus ist deaktiviert, wenn der Modus Heizen erzwingen aktiv ist.

Wie programmiere ich die Wochenheizung?

Wählen Sie Wochenprog. im Schnellmenü. Sie können Programme ändern oder löschen. Um ein Programm hinzuzufügen, stellen Sie Stunde, Minute, Modus und Temperatur ein. Verwenden Sie die Funktion Uhrzeit kopieren, um eine Einstellung zu duplizieren.

Wie sperre ich die Fernbedienung?

Wählen Sie FB-Sperre im Schnellmenü. Bestätigen Sie mit Ja. Zum Entsperren drücken Sie eine Taste und geben Sie eine 4-stellige PIN ein (Standard 0000).

Was tun, wenn ich das Passwort der Fernbedienung vergessen habe?

Drücken Sie auf dem Aus-Bildschirm gleichzeitig 5 Sekunden lang die Tasten ▲ und ▼. Es erscheint ein Reset-Bildschirm; wählen Sie Reset. Das Passwort wird auf 0000 zurückgesetzt.

Wie erzwinge ich das Abtauen?

Wählen Sie Abtauen erzwingen im Schnellmenü. Bestätigen Sie mit ↓. Nach Annahme der Anfrage wird eine Meldung angezeigt. Hinweis: Das Abtauen wird nur bei Bedarf aktiviert.

Wie setze ich die Fehlercodes zurück?

Wählen Sie Fehlercodes zurücksetzen im Schnellmenü. Bestätigen Sie mit ↓. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Dies stellt die vorherigen Einstellungen wieder her.

Was ist der Unterschied zwischen Silent-Modus und Turbo-Heizmodus?

Der Silent-Modus reduziert die Betriebsgeräusche durch Leistungsbegrenzung. Der Turbo-Heizmodus erhöht die Leistung, um die Solltemperatur schneller zu erreichen. Beide starten etwa 1 Minute nach Aktivierung.

Wie kopiere ich eine Uhrzeiteinstellung der Programmierung?

Wählen Sie im Menü Wochenprog. die Option Uhrzeit kopieren. Wählen Sie das Quellprogramm und dann den oder die Zieltage. Bestätigen Sie, um die Kopie zu übernehmen.

BEDIENUNGSANLEITUNG WHMXC12H9E8 PANASONIC

Schnellmenu-Anleitung

(Kompaktgerät) Luft/Wasser-Wärmepumpe

50-55

Deutsch

Hizli Menu Kilavuzu

(Monoblok) Hava-Su Isi Pompasi

56-61

Türkce

Snabbmenyguide

(Monobloc) Luft-till-Vatten-Värmepump

62-67

Svenska

Hurtigmenyveiledning

(Monobloc) Luft-til-vann-varmepumpe

68-73

Norsk

Pikavalikko-opas

• Extra vermogen is nicht beschikbaar als de werkking UITgeschakeld is.

Stil

Als nicht alle 6 schema's ingesteld zich, worden dit scherm weergegeben.

These Kurzanleitung beschreiben die Verwendung des Schnellmenus.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

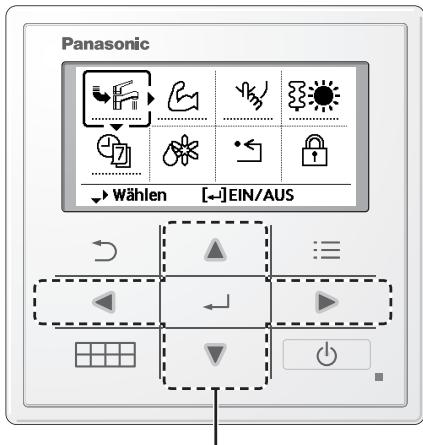

Verwendung des Schnellmenüss

Im Anschluss an die Grundeinstellungen können über das Schnellmenu weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wahlen Sie mit Hilfe von das Menu aus.

Drücken Sie , um die ausgewählte Funktion ein- oder ausschalten bzw. einzustellen.

Schnellmenu

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Heiz.immern ein

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wahlen

EIN/AUS

Zum Auswahlen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum

Hauptbildschirm zurück:

Drucken Sie

bzw.

Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher" ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher" auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol “ = AUS

-Betriebssymbol " = EIN

Manuelle Warmwasser-bereitung

Wahlen Sie theses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drucken Sie , um die Auswahl zu bestätigten.

"Manuelle Warmwasserbereitung" ist ausgeschaltet.
"Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist.
- Wenn „Manuelle Warmwasserbereitung“ ausgeschelt wird, keht das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

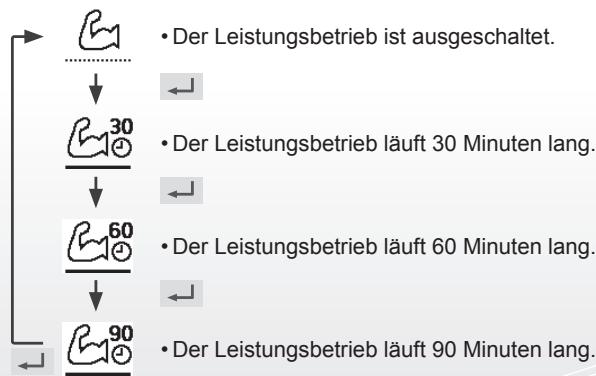

Leistungsbetrieb

Wahlen Sie these Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem gedrück wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgescheltet wird.

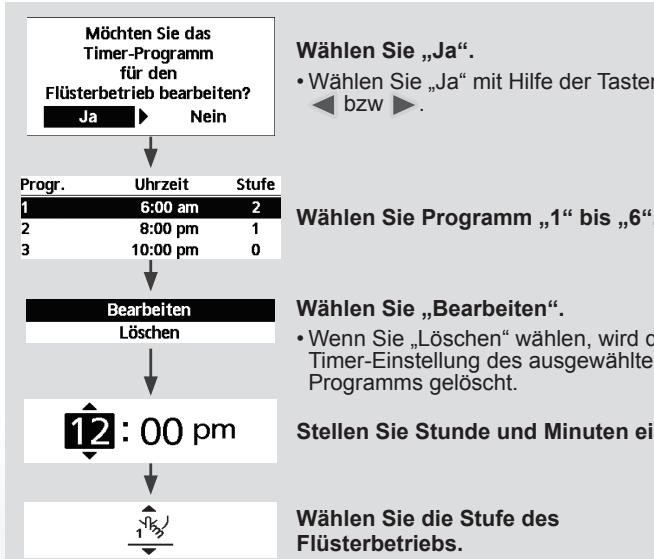

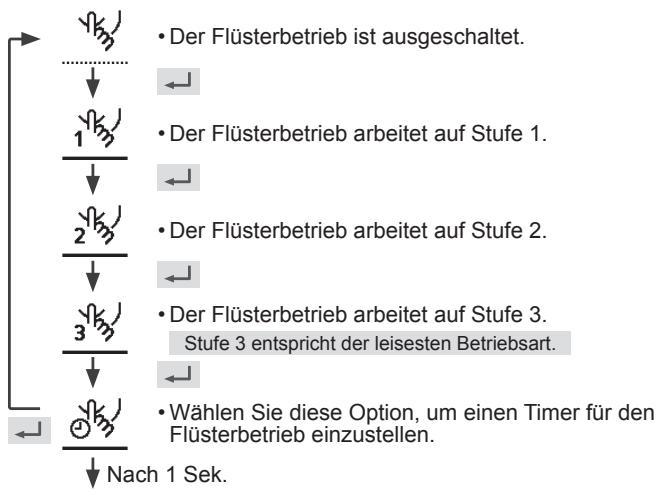

Flüsterbetrieb

Wahlen Sie these Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

■ Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschnedet, wird „Es liegen doppelte Schaltzeiten vor" auf dem Bildschirm eingeblendet.

Heiz. immer ein

Wahlen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Not-Heizbetrieb beginnnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschelt ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil das Gerät eingeschelt ist!" angezeigt.

Deaktiviert, weil das Geräteingeschaltet ist!

[SchlieB.

Wochentimer

Wahlen Sie these Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie , um die Auswahl zu bestätigten.

Wahlen Sie,Ja".

• Wenn Sie „Nein“ wahren, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wahlen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.

• Kopieren des Timers: Wahlen Sie diese Option, um eine Timer-Einstellung zu kopieren.

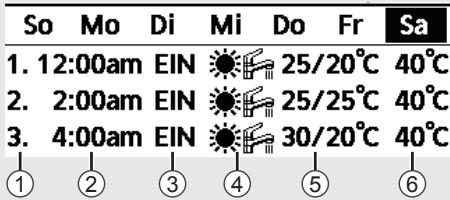

[Beispiel für die Einrichtung des Timers]

Wahlen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wahlen Sie eines der Programme, 1^st bis, 6^st .
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wahlen Sie EIN/AUS für den Timer.
④ Wahlen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswahlen die Tasten

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügbar).

Samstag: Progr. 1: Solltemp.

HK1	HK2	HK3
EIN	25°C	EIN

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Wahlen Sie diese Option, um das Außererat abzutauen.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Befehl ausgeführnt!

[3]SchlieB.

Manueller Abtaubetrieb

Fehler-Reset

Wahlen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Befehl ausgeführnt!

[SchlieB.

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswahlen, mit dem dasGPCe System wieder auf die vorherigen Einstellungen zu Rückgesetzt wird.

Sperre der Bedieneinheit

Wahlen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchen Sie die Bedieneinheit sperren?

Nein

Wahlen Sie „Ja".

(Der Hauptbildschirm wird gespert.)

• Wenn „Nein“ ausgewähl ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit: Drucken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsprrt.

Zum Zurücksetzen eines vergessenen Passwords (unter dem Bildschirm „Bedienung AUS")

Drucken Sie , und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zusücksetzen

Reset

1.Kennwort zurück auf 0000

2.Bedieneinheit entsprert

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
