Tipo di prodotto	Pompa di calore aria-acqua monoblocco reversibile
Marca	PANASONIC
Modello	WHMXC12H9E8
Potenza di riscaldamento	12 kW
Potenza di raffreddamento	12 kW
Alimentazione elettrica	230 V ~ 50 Hz
Dimensioni (A x L x P)	800 x 1100 x 400 mm
Peso netto	100 kg
Refrigerante	R32
Funzioni principali	Riscaldamento, Raffreddamento, ACS (acqua calda sanitaria), Modalità silenziosa, Turbo riscaldamento, Programmazione settimanale, Forzatura sbrinamento, Blocco telecomando
Tipo di telecomando	Con schermo e blocco tramite codice PIN
Collegamento serbatoio ACS	Sì (collegamento serbatoio)
Manutenzione	Pulizia regolare del filtro
Sicurezza	Arresto automatico in caso di errore, sbrinamento automatico
Tipo di installazione	Monoblocco esterno
Intervallo di temperatura esterna	-15°C a 35°C (stima)

Domande frequenti - WHMXC12H9E8 PANASONIC

Come accedere al menu rapido del telecomando?

Premere il tasto Menu rapido (icona ?). Usare i tasti ▲ ▼ ◄ ► per selezionare un'opzione, quindi premere ↓ per attivare/disattivare. Per tornare alla schermata principale, premere il tasto di ritorno.

Come attivare la modalità silenziosa?

Selezionare l'icona Modalità silenziosa nel menu rapido. Scegliere il livello di silenzio desiderato. La modalità si avvia circa 1 minuto dopo l'attivazione.

Come forzare l'ACS (acqua calda sanitaria) di riserva?

Nel menu rapido, selezionare l'icona Forzatura ACS di riserva. Confermare per attivare o disattivare la resistenza di riserva del serbatoio ACS. Nota: questa modalità è disattivata se la modalità Forzatura riscaldamento è attiva.

Come programmare il riscaldamento settimanale?

Selezionare Prog. settimanale nel menu rapido. È possibile modificare o eliminare i programmi. Per aggiungere un programma, impostare ora, minuti, modalità e temperatura. Utilizzare la funzione Copia orologio per duplicare un'impostazione.

Come bloccare il telecomando?

Selezionare Blocco telecomando nel menu rapido. Confermare scegliendo Sì. Per sbloccare, premere un tasto e inserire un codice PIN a 4 cifre (predefinito 0000).

Cosa fare se si dimentica la password del telecomando?

Sulla schermata di arresto, premere contemporaneamente i tasti ▲ e ▼ per 5 secondi. Appare una schermata di ripristino; selezionare Reset. La password torna a 0000.

Come forzare lo sbrinamento?

Selezionare Forzatura sbrinamento nel menu rapido. Confermare con ↓. Una volta accettata la richiesta, viene visualizzato un messaggio. Nota: lo sbrinamento si attiva solo se necessario.

Come inizializzare i codici di errore?

Selezionare Inizializzazione codici errore nel menu rapido. Confermare con ↓. Assicurarsi che tutte le unità siano spente prima. Questo ripristina le impostazioni precedenti.

Qual è la differenza tra la modalità silenziosa e la modalità turbo riscaldamento?

La modalità silenziosa riduce il rumore di funzionamento limitando la potenza. La modalità turbo riscaldamento aumenta la potenza per raggiungere il setpoint più rapidamente. Entrambe si avviano circa 1 minuto dopo l'attivazione.

Come copiare un'impostazione di programmazione orologio?

Nel menu Prog. settimanale, selezionare Copia orologio. Scegliere il programma sorgente, quindi il o i giorni di destinazione. Confermare per applicare la copia.

MANUALE UTENTE WHMXC12H9E8 PANASONIC

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalles seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferisce ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

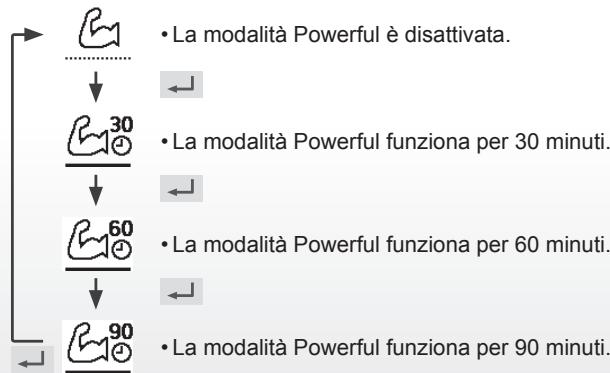

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

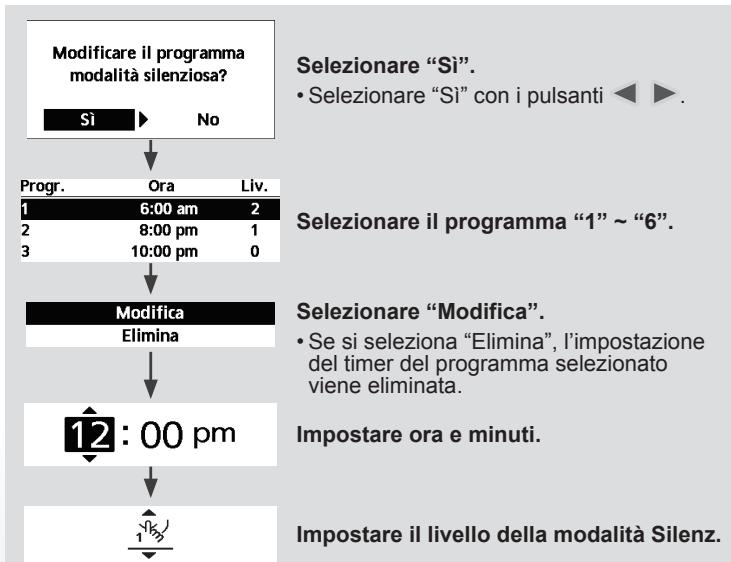

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].)

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

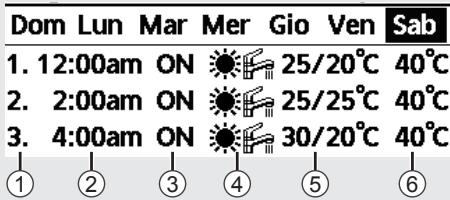

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
(4) Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere perconfermarelascelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare但这a modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spagne dopo 3 secondi.)
