Producttype	Omkeerbare monoblock lucht-water warmtepomp
Merk	PANASONIC
Model	WHMXC12H9E8
Verwarmingsvermogen	12 kW
Koelvermogen	12 kW
Elektrische voeding	230 V ~ 50 Hz
Afmetingen (H x B x D)	800 x 1100 x 400 mm
Netto gewicht	100 kg
Koelmiddel	R32
Hoofdfuncties	Verwarming, Koeling, SWW (sanitair warm water), Stille modus, Turbo verwarming, Wekelijkse programmering, Ontdooiing forceren, Afstandsbediening vergrendelen
Type afstandsbediening	Met display en PIN-code vergrendeling
Aansluiting SWW-boiler	Ja (gallon aansluiting)
Onderhoud	Regelmatig filter reinigen
Veiligheid	Automatische uitschakeling bij fout, automatisch ontdooien
Installatietype	Externe monoblock
Buitentemperatuurbereik	-15°C tot 35°C (schatting)

Veelgestelde vragen - WHMXC12H9E8 PANASONIC

Hoe krijg ik toegang tot het snelle menu van de afstandsbediening?

Druk op de toets Snel menu (pictogram ?). Gebruik de toetsen ▲ ▼ ◄ ► om een optie te selecteren en druk op ↓ om in/uit te schakelen. Om terug te keren naar het hoofdscherm, drukt u op de terugkeertoets.

Hoe activeer ik de stille modus?

Selecteer het pictogram Stille modus in het snelle menu. Kies het gewenste stilte niveau. De modus start ongeveer 1 minuut na activering.

Hoe forceer ik de back-up SWW (sanitair warm water)?

Selecteer in het snelle menu het pictogram Back-up SWW forceren. Bevestig om het back-up verwarmingselement van de SWW-boiler in of uit te schakelen. Opmerking: deze modus is uitgeschakeld als de modus Verwarming forceren actief is.

Hoe programmeer ik de wekelijkse verwarming?

Selecteer Wek. prog. in het snelle menu. U kunt programma's wijzigen of verwijderen. Om een programma toe te voegen, stelt u het uur, de minuten, de modus en de temperatuur in. Gebruik de functie Klok kopiëren om een instelling te dupliceren.

Hoe vergrendel ik de afstandsbediening?

Selecteer R/C vergrendelen in het snelle menu. Bevestig door Ja te kiezen. Om te ontgrendelen, drukt u op een toets en voert u een 4-cijferige pincode in (standaard 0000).

Wat moet ik doen als ik het wachtwoord van de afstandsbediening ben vergeten?

Druk op het uitschakelscherm tegelijkertijd 5 seconden op de toetsen ▲ en ▼. Er verschijnt een reset-scherm; selecteer Reset. Het wachtwoord wordt teruggezet naar 0000.

Hoe forceer ik het ontdooien?

Selecteer Ontdooien forceren in het snelle menu. Bevestig met ↓. Zodra het verzoek is geaccepteerd, wordt een bericht weergegeven. Opmerking: het ontdooien wordt alleen geactiveerd indien nodig.

Hoe initialiseer ik foutcodes?

Selecteer Foutcodes initialiseren in het snelle menu. Bevestig met ↓. Zorg ervoor dat alle units zijn uitgeschakeld voordat u dit doet. Dit herstelt de vorige instellingen.

Wat is het verschil tussen de stille modus en de turbo verwarmingsmodus?

De stille modus vermindert het geluidsniveau door het vermogen te beperken. De turbo verwarmingsmodus verhoogt het vermogen om de gewenste temperatuur sneller te bereiken. Beide starten ongeveer 1 minuut na activering.

Hoe kopieer ik een klokprogramma instelling?

Selecteer in het menu Wek. prog. de optie Klok kopiëren. Kies het bronprogramma en vervolgens de doel-dag(en). Bevestig om de kopie toe te passen.

GEBRUIKSAANWIJZING WHMXC12H9E8 PANASONIC

Handleiding snelmenu

(Mono bloc) Air-to-Water Warmtepomp

20-25

Nederlandsl

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees.Deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▪ om het menu te kiezen.

③ Druk op ↓ om het geseleeteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen aan elke keuzeknop.)

Om maar het hoofdschem terug Opmerking:

te gaan,

druk op l of

• Als het systeme Niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of UIT te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkkt ongeveeer 30 minuten.

• De stand extra vermogen werkkt ongeveer 60 minuten.

• De stand extra vermogen werkst ongeveer 90 minutes.

Opmerking:

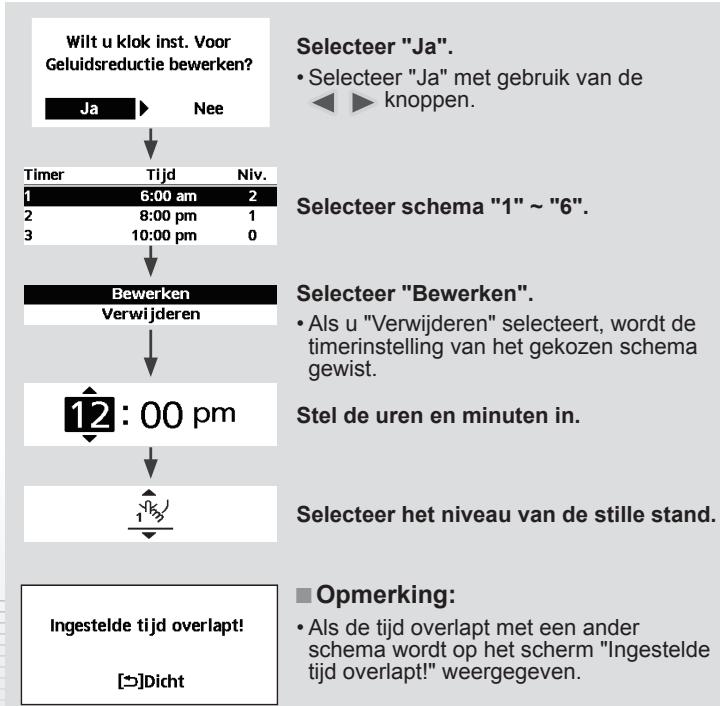

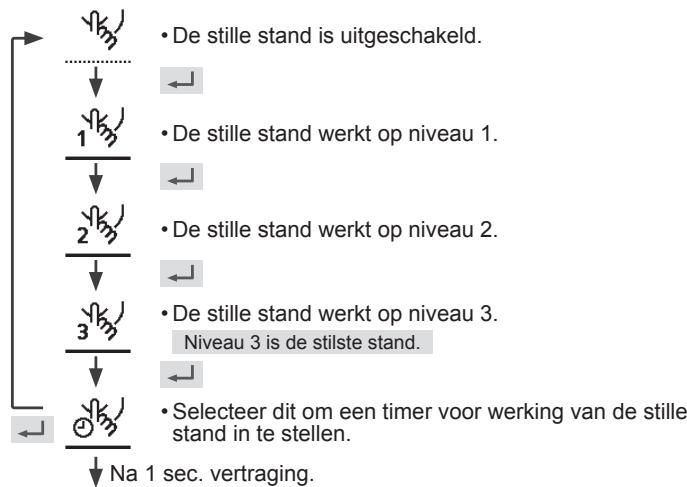

Selecteer dit icoontje voor een stille werking.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Schakel unituit voor installmenter instelleningen!" wordt dan op het scherm weergegeven.

Schakel unituit voor installateur instelleningen!

[2]Dicht

Week-timer

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Wilt u klok inst. van de week-timer bewerken?

Ja

Nee

Timerinstelling
Timer kopie

Zo	Ma	Di	Wo	Do	Vr	Za
-	√	√	√	√	√	-

Selecteer "Ja".

• Als u "Nee" selekteert, zal het scherm terugkeren maar het hoofdschem.
• Timerinstelling: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopie: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

Alle 6 klokprogramma
zijn Niet ingesteld!
Wilt u bewaren?

Ja

Nee

Zo Ma Di Wo Do Vr Za

• Selecteer de stand met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.

Zone1	25°C	Zone2	25°C
Aan		Aan

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
  24 - Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[3]Dicht

Forceren ontdooien

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Resetfoutmelding

Verzoek geacepteerd!

Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden daar de vorige instellenen.

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen?

Nee

Selecteer "Ja".

(Het hoofschemm worden vergrendeld.)

• Als "Nee" worden geseleede, za het scherm terugkeren maar het hoofdschem.

Vergrendel R/C

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

1.Wachtwoord is gereset
naar 0000
2.Bediening is nicht vergrendeld

(Het scherm gaat na 3 seconden uit.)
