Typ produktu	Kamera nadzoru TVI
Marka	ABUS
Model	TVHD40010
Rozdzielczość	4 Megapiksele (2592 x 1520)
Typ matrycy	CMOS 1/2.7"
Noktowizja	Tak, do 30 metrów (LED IR)
Kąt widzenia	90° (poziomo)
Stopień ochrony	IP67 (odporny na kurz i wodę)
Zasilanie	12 V DC / PoE (Power over Ethernet)
Pobór mocy	Maks. 6 W
Wymiary (dł. x szer. x wys.)	72 x 72 x 185 mm
Waga	450 g
Temperatura pracy	-30 °C do +60 °C
Wyjście wideo	BNC (TVI) / CVBS
Główne funkcje	Detekcja ruchu, kompensacja podświetlenia (BLC), redukcja szumów cyfrowych (DNR)
Montaż	Ścienny lub sufitowy (uchwyt w zestawie)
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać środków chemicznych.
Bezpieczeństwo	Ochrona hasłem administratora
Cięści zamienne i naprawialność	Kabel zasilający, uchwyt montażowy, śruby w zestawie. Naprawa przez autoryzowany serwis.
Informacje ogólne	Analogowa kamera HD kompatybilna z rejestratorami TVI. Gwarancja 2 lata.

Często zadawane pytania - TVHD40010 ABUS

Jak zainstalować kamerę TVHD40010?

Zamocuj uchwyt do ściany lub sufitu za pomocą dołączonych śrub. Podłącz kabel BNC lub Ethernet (PoE) do rejestratora. Wyreguluj ręcznie kąt widzenia. W przypadku podłączeń skorzystaj ze schematu w instrukcji.

Jaki jest maksymalny zasięg noktowizji?

Kamera wyposażona jest w diody IR o zasięgu do 30 metrów w całkowitej ciemności.

Czy kamera jest wodoodporna?

Tak, posiada stopień ochrony IP67, co czyni ją całkowicie odporną na kurz i zachlapanie. Może być instalowana na zewnątrz.

Czy mogę używać tej kamery z klasycznym rejestratorem NVR?

Nie, ta kamera jest typu TVI (Transport Video Interface) i wymaga rejestratora kompatybilnego z HD-TVI lub konwertera. Nie działa bezpośrednio z rejestratorem IP NVR.

Jak zresetować kamerę do ustawień fabrycznych?

Przytrzymaj przycisk resetowania (umieszczony na kablu lub z tyłu kamery) przez około 10 sekund podczas włączania zasilania. Ustawienia powrócą do wartości domyślnych.

Jaki typ kabla jest zalecany do instalacji?

Do transmisji wideo użyj kabla koncentrycznego RG59 lub równoważnego. Do zasilania PoE zalecany jest kabel Ethernet Cat5e lub wyższy, na odległość do 100 metrów.

Czy kamera obsługuje detekcję ruchu?

Tak, posiada funkcję detekcji ruchu konfigurowalną przez rejestrator. Można ustawić strefy i czułość.

Jaka jest maksymalna rozdzielczość kamery?

Maksymalna rozdzielczość to 4 megapiksele (2592 x 1520 pikseli) w trybie TVI, zapewniająca ostry i szczegółowy obraz.

Jak czyścić kamerę?

Odłącz zasilanie. Użyj miękkiej, suchej szmatki do delikatnego wycierania obudowy i kopuły. Unikaj rozpuszczalników lub środków ściernych, które mogą uszkodzić powierzchnie.

Gdzie mogę znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Zawiera instrukcje instalacji, konfiguracji i rozwiązywania problemów.

INSTRUKCJA OBSŁUGI TVHD40010 ABUS

Polskie tłumaczenie oryginalnej instrukcji niemieckiej. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
• Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.
• Skrajne zimno lub gorąco.
• Bezpośrednie nasłonecznienie
• Zapylenie, palne gazy, opary lub rozpuszczalniki
• Silne wibracje
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników
• Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa

• Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
• Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
• Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Zasady bezpieczeństwa

1. Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.
2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

1. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem 58
2. Zakres dostawy....58
3. Cechy i funkcje 58
4. Opis kamery....59
5. Montaż/instalacja....59

5.1 Montaż kamery....59
5.2 Ustawianie kamery....60
5.3 Zasilanie elektryczne....60
5.4 Zakładanie kabla wideo....60

1. Konserwacja i czyszczenie....61

6.1 Konserwacja....61
6.2 Czyszczenie....61

1. Utylizacja....61

2. Dane techniczne 62

1. Użycie zgodne z przeznaczeniem

Wszędzie HD-SDI Tuba IR 720p jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Wszędzie HD-SDI Tuba IR 720p jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem.

2. Zakres dostawy

Wszędzie HD-SDI Tuba IR 720p z materiałem montażowym

Instrukcja

3. Cechy i funkcje

• Kompaktowa Wszędzie HD-SDI Tuba IR 720p
• Różnorodne możliwości umieszczenia kamery – wewnątrz lub na zewnątrz
• Prosta stylistyka i wysoka klasa ochrony (IP66)
• Wysoka rozdzielczość gwarantująca wysoki poziom szczegółowości dzięki 720p

4. Opis kamery

1	Płyta montażowa
2	Kamera z daszkiem przeciwsłonecznym
3	Diody IR LED
4	Obiektyw
5	Sygnał wideo
6	Zasilanie napięciowe

5. Montaż/instalacja

5.1 Montaż kamery

UWAGA!W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

Użyj załączonego szablonu do wiercenia otworów mocujących i włóż kołki rozporowe. Przeprowadź kabel przez boczny otwór i przymocuj kamere za pomocą dołączonych śrub.

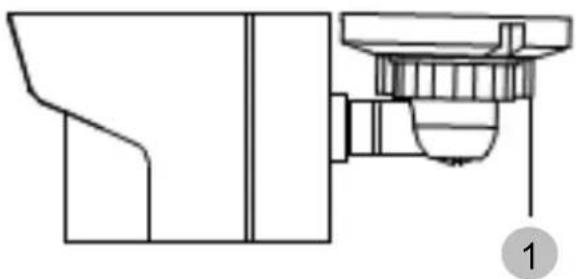

5.2 Ustawianie kamery

Kamerę można ustawiać w 3 osiach.

Odkręć pokrętło (1), aby ustawić kąt obrotu.

Przechylanie: 0° – 90°

Odkręć pokrętło (1), aby ustawić kąt nachylenia.

Kąt widzenia: 0° – 360°

Odkręć pokrętło (1), aby ustawić kąt widzenia.

Na koniec nie zapomnij przykręcić pokrętła!

5.3 Zasilanie elektryczne

	UWAGA!Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kamery.
		(1) Sygnał wideo (BNC)(2) Zasilanie napięciowe12 V DC (5.5 x 2.1 mm)[IMAGE]

Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwrócić uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).

5.4 Zakładanie kabla wideo

Do transferu sygnału wideo z kamery HD-SDI do konwertera/monitora HD-SDI lub nagrywarki HD-SDI konieczne jest połączenie wyjścia wideo kablem koncentrycznym typu RG6 lub RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 80 metrów (RG59) lub 150 metrów (RG6). W celu zwiększenia zasięgu można zastosować odpowiednie wzmacniacze regeneracyjne HD-SDI..

6. Konserwacja i czyszczenie

6.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

6.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

7. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

8. Dane techniczne

Numer modelu TVHD40010
Czujnik obrazowy 1/3" CMOS
Typ kamery Wszędzie HD-SDI Tuba IR 720p
Rozdzielczość	720p25
Elementy obrazowe (efektywne) 1280 (H) x 720 (V)
Obiektyw 3.6 mm, obiektyw stałoogniskowy
Kąt widzenia w poziomie 75°
Przełączanie dzień/noc	Elektromechaniczny filtr IR-CUT
Minimalne oświetlenie (kolor) 0.1 luksa
Regulacja migawki elektronicznej 1/50 ~ 1/100.000 sek.
Kompensacja oświetlenia konturowego	tak
System wideo HD-SDI
Zasięg IR 10 m
Złącza	Sygnał wideo (BNC), zasilanie napięciowe (DC)
Zasilanie napięciowe 12 V DC
Pobór prądu	Maks. 1,0 A
Temperatura pracy	-10 °C – 50 °C
Wilgotność powietrza	Maks. 90%
Stopień ochrony	IP 66
Wymiary (Wx∅)	155 mm x 51,9 mm
Masa	430 g

TVHD40010

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone
