TVHD40010 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

Produkttype	TVI-overvågningskamera
Mærke	ABUS
Model	TVHD40010
Opløsning	4 megapixel (2592 x 1520)
Sensortype	CMOS 1/2.7"
Nattesyn	Ja, op til 30 meter (LED IR)
Synsvinkel	90° (vandret)
Beskyttelsesklasse	IP67 (støv- og vandtæt)
Strømforsyning	12 V DC / PoE (Power over Ethernet)
Strømforbrug	Maks. 6 W
Dimensioner (Længde x Bredde x Højde)	72 x 72 x 185 mm
Vægt	450 g
Driftstemperatur	-30 °C til +60 °C
Videooutput	BNC (TVI) / CVBS
Hovedfunktioner	Bevægelsesdetektering, modlys kompensation (BLC), digital støjreduktion (DNR)
Montering	Væg- eller loftmontering (beslag medfølger)
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke kemikalier.
Sikkerhed	Administrator adgangskode beskyttelse
Reservedele og reparationsmuligheder	Strømkabel, monteringsbeslag, skruer medfølger. Reparation hos et autoriseret værksted.
Generel information	HD analogt kamera kompatibelt med TVI-optagere. 2 års garanti.

Ofte stillede spørgsmål - TVHD40010 ABUS

Hvordan installerer jeg kameraet TVHD40010?

Fastgør beslaget til væggen eller loftet med de medfølgende skruer. Tilslut BNC- eller Ethernet-kablet (PoE) til optageren. Juster synsvinklen manuelt. Se diagrammet i vejledningen for tilslutninger.

Hvad er den maksimale nattesynsafstand?

Kameraet har infrarøde LED'er med en rækkevidde på op til 30 meter i totalt mørke.

Er kameraet vandtæt?

Ja, det har en beskyttelsesklasse på IP67, hvilket gør det fuldstændig støv- og vandtæt. Det kan installeres udendørs.

Kan jeg bruge dette kamera med en almindelig NVR-optager?

Nej, dette kamera er af typen TVI (Transport Video Interface) og kræver en HD-TVI-kompatibel optager eller en konverter. Det fungerer ikke direkte med en IP-NVR.

Hvordan nulstiller jeg kameraet til fabriksindstillinger?

Hold nulstillingsknappen (placeret på kablet eller bag på kameraet) nede i ca. 10 sekunder, mens strømmen er tændt. Indstillingerne vender tilbage til standard.

Hvilken type kabel anbefales til installation?

Til videooverførsel skal du bruge et koaksialkabel RG59 eller tilsvarende. Til PoE-strømforsyning anbefales et Ethernet-kabel Cat5e eller højere til en maksimal afstand på 100 meter.

Understøtter kameraet bevægelsesdetektering?

Ja, det har en bevægelsesdetekteringsfunktion, der kan konfigureres via optageren. Du kan definere zoner og følsomhed.

Hvad er kameraets maksimale opløsning?

Den maksimale opløsning er 4 megapixel (2592 x 1520 pixels) i TVI-tilstand, hvilket giver et skarpt og detaljeret billede.

Hvordan rengør jeg kameraet?

Tag strømmen fra. Brug en blød, tør klud til at tørre forsigtigt kabinettet og kuplen af. Undgå opløsningsmidler eller slibende produkter, der kan beskadige overfladerne.

Hvor kan jeg finde den fulde manual?

Den fulde manual er tilgængelig som gratis PDF-download på notice-facile.com. Den indeholder installations-, konfigurations- og fejlfindingsinstruktioner.

BRUGSANVISNING TVHD40010 ABUS

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidige formål!

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger.
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.
• Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
• Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
• Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.

3. Bøj eller sno ikke netkablet.
4. Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset og strømforsyningsenheden.

8. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

9. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....48
2. Leveringsomfang......48
3. Egenskaber og funktioner ....48
4. Beskrivelse af kameraet....49
5. Montage / Installation....49

5.1 Montering af kameraet 49
5.2 Justering af kameraet....50
5.3 Strømforsyning....50
5.4 Anbringelse af videokablet 50

1. Vækanskaffelse 51

2. Teknisk data....52

1. Bestemt anvendelse

Den Universal HD-SDI tube IR 720p er egnet både til dag- og natfunktion. Takket være kapslingsklassen IP66 kan det anvendes både indendørs og udendørs. Det Universal HD-SDI tube IR 720p er udstyret med en billedsensor af høj kvalitet. Det anvendes til videoovervågning i forbindelse med et optagelsesapparat eller en overvågningsmonitor.

2. Leveringsomfang

3. Egenskaber og funktioner

• Kompakt Universal HD-SDI Tube IR 720p med dag-/natsigt
• Alsidig anbringelsesmulighed for kameraet – uanset om det er indendørs eller udendørs
• Diskret design og høj kapslingsklasse (IP66)
• Høj detaljeret opløsning takket være 720p

4. Beskrivelse af kameraet

1	Fastgørelsesplade
2	Kamera med soltag
3	IR-LED'er
4	Objektiv
5	Videosignal
6	Spændingsforsyning

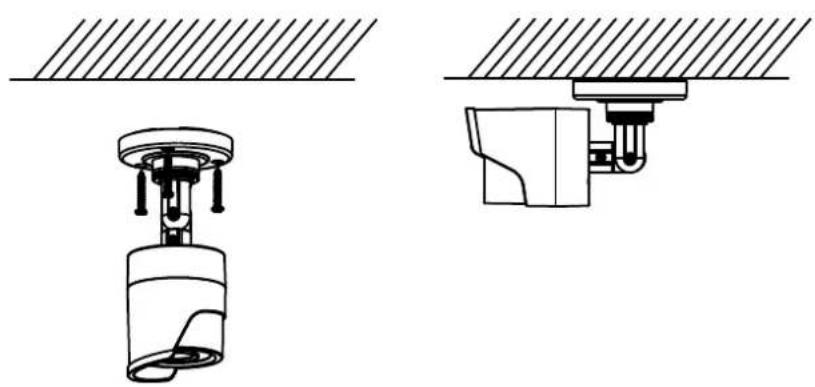

5.1 Montering af kameraet

VIGTIGT!Under monteringen skal kameraet være afbrudt fra netspændingen.

Anvend den vedlagte boreskabelon, når du borer fastgørelseshullerne, og sæt dyvlerne i. Før kablet gennem åbningen i siden, og fastgør kameraet med de vedlagte skruer.

Løsn drejehjulet (1) for at indstille hældningsvinklen.

synsvinkel: 0° – 360°

Løsn drejehjulet (1) for at indstille synsvinklen.

Glem ikke at fastgøre drejehjulet derefter!

5.3 Strømforsyning

	VIGTIGT!Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding stemmer overens.
		(1) Videosignal (BNC)(2) Spændingsforsyning12 V DC (5,5 x 2,1 mm)

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4 Anbringelse af videokablet

For at overføre HD-SDI-kameraets videosignal til en HD-SDI-converter/monitor eller HD-SDI-optager skal der tilsluttes et koaksialkabel af typen RG6 eller RG59 med BNC-stik (male, han) til videoudgangen. Kabellængden til det næste apparat må ikke overstige 80 meter (RG59) eller 150 meter (RG6). For at forøge rækkevidden kan der anvendes passende HD-SDI-repeatere.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

6.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

7. Vækanskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal apparatet efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte apparat kan foretages på de respektive officielle tilbagetagningssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere enkeltheder om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af den separate indsamling og recycling skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved recycling af produktet.

8. Teknisk data

Modelnummer TVHD40010
Billedoptager	1/3"
Kameratype Universal HD-SDI Tube IR 720p
Opløsning	720p25
Billedelementer (effektivt) 1280 (H) x 720 (V)
Objektiv 3,6 mm, fast objektiv
Horisontal synsvinkel 75°
Dag-/natskift	Elektromekanisk
Minimumbelysning (farve) 0,1 lux
Regulering til elektronisk shutter 1/50 ~ 1/100.000 sek.
Modlyskompensation	Ja
Videosystem	HD-SDI
IR-rækkevidde	10
Tilslutninger	Videosignal (BNC), spa
Spændingsforsyning 12 V DC
Strømforbrug Maks. 1,0 A
Driftstemperatur	-10 °C – 50 °C
Luftfugtighed	Maks. 90 %
Kapslingsklasse	IP 66
Mål (Hx∅)	155 mm x 51,9 mm
Vægt	430 g

TVHD40010

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
