TVHD40010 - Bewakingscamera ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	TVI-bewakingscamera
Merk	ABUS
Model	TVHD40010
Resolutie	4 Megapixels (2592 x 1520)
Sensortype	CMOS 1/2.7"
Nachtzicht	Ja, tot 30 meter (IR-LED)
Kijkhoek	90° (horizontaal)
Beschermingsgraad	IP67 (stof- en waterbestendig)
Voeding	12 V DC / PoE (Power over Ethernet)
Stroomverbruik	Max. 6 W
Afmetingen (L x B x H)	72 x 72 x 185 mm
Gewicht	450 g
Bedrijfstemperatuur	-30 °C tot +60 °C
Video-uitgang	BNC (TVI) / CVBS
Belangrijkste functies	Bewegingsdetectie, tegenlichtcompensatie (BLC), digitale ruisonderdrukking (DNR)
Montage	Wand- of plafondmontage (inclusief bevestigingsmateriaal)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen chemische middelen.
Beveiliging	Beveiliging met beheerderswachtwoord
Reserveonderdelen en reparatie	Voedingskabel, bevestigingsbeugel, schroeven meegeleverd. Reparatie door een erkend servicecentrum.
Algemene informatie	HD analoge camera compatibel met TVI-recorders. 2 jaar garantie.

Veelgestelde vragen - TVHD40010 ABUS

Hoe installeer ik de TVHD40010 camera?

Bevestig de beugel aan de muur of het plafond met de meegeleverde schroeven. Sluit de BNC- of Ethernetkabel (PoE) aan op de recorder. Pas de kijkhoek handmatig aan. Raadpleeg het schema in de handleiding voor de aansluitingen.

Wat is de maximale nachtzichtafstand?

De camera heeft infrarood-LED's met een bereik tot 30 meter in volledige duisternis.

Is de camera waterdicht?

Ja, hij heeft een beschermingsgraad IP67, waardoor hij volledig stof- en waterbestendig is. Hij kan buiten worden geïnstalleerd.

Kan ik deze camera gebruiken met een normale NVR?

Nee, deze camera is van het type TVI (Transport Video Interface) en vereist een HD-TVI-compatibele recorder of een converter. Hij werkt niet rechtstreeks met een IP NVR.

Hoe reset ik de camera naar de fabrieksinstellingen?

Houd de resetknop (op de kabel of achterkant van de camera) ongeveer 10 seconden ingedrukt terwijl de camera is ingeschakeld. De instellingen keren terug naar de standaardwaarden.

Welk type kabel wordt aanbevolen voor installatie?

Gebruik voor videosignaal een coaxkabel RG59 of gelijkwaardig. Voor PoE-voeding wordt een Ethernetkabel Cat5e of hoger aanbevolen voor een maximale afstand van 100 meter.

Ondersteunt de camera bewegingsdetectie?

Ja, hij heeft een bewegingsdetectie functie die configureerbaar is via de recorder. U kunt zones en gevoeligheid instellen.

Wat is de maximale resolutie van de camera?

De maximale resolutie is 4 Megapixels (2592 x 1520 pixels) in TVI-modus, wat een scherp en gedetailleerd beeld oplevert.

Hoe reinig ik de camera?

Koppel de voeding los. Gebruik een zachte, droge doek om de behuizing en de koepel voorzichtig af te vegen. Vermijd oplosmiddelen of schurende producten die de oppervlakken kunnen beschadigen.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op notice-facile.com. Deze bevat installatie-, configuratie- en probleemoplossingsinstructies.

GEBRUIKSAANWIJZING TVHD40010 ABUS

Gebruikershandleiding

Version 07/2014

CE

Nederlands vertaling van de originele Duitse handleiding. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

	Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
	Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

	In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

• natheid of te hoge luchtvochtigheid
  • extreme kou of hitte
• Direct zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
  • sterke trillingen
• sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.
• De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het toestel.
• Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht.
• Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik!
• Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.
2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

1. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift....38
2. Leveringsomvang....38
3. Kenmerken en functies 38
4. Beschrijving van de camera 39
5. Montage / installatie 39

5.1 Montage van de camera....39
5.2 Uitlijning van de camera 40
5.3 Stroomvoorziening 40
5.4 Aanbrengen van de videokabel....40

1. Onderhoud en reiniging....41

6.1 Onderhoud 41
6.2 Reiniging 41

1. Verwijderen....41

2. Technische gegevens 42

1. Gebruik volgens voorschrift

De Universeel HD-SDI tube IR 720p is zowel geschikt voor gebruik overdag als 's nachts. Dankzij beschermingsklasse IP66 kan deze zowel binnen als buiten worden gebruikt. De Universeel HD-SDI tube IR 720p is uitgerust met een hoogwaardige beeldopnemer. Deze dient voor de videobewaking in combinatie met een opnameapparaat of een bewakingsmonitor.

2. Leveringsomvang

3. Kenmerken en functies

• Compacte dag-/nachtzicht Universeel HD-SDI tube IR 720p
• Veelzijdige bevestigingsmogelijkheden van de camera – binnen en buiten
• Eenvoudig design en hoge beschermingsklasse (IP66)
  • Gedetailleerde, hoge resolutie, dankzij 720p

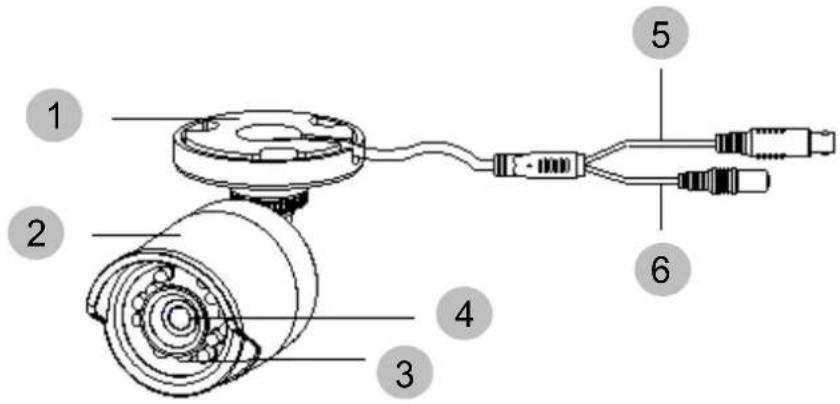

4. Beschrijving van de camera

1	Bevestigingsplaat
2	Camera met zonnedak
3	IR-LED's
4	Objectief
5	Videosignaal
6	Stroomvoorziening

5. Montage / installatie

5.1 Montage van de camera

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Gebruik de meegeleverde boorsjabloon voor het boren van de bevestigingsgaten en breng de pluggen aan. Voer de kabel door de opening aan de zijkant en bevestig de camera met de meegeleverde schroeven.

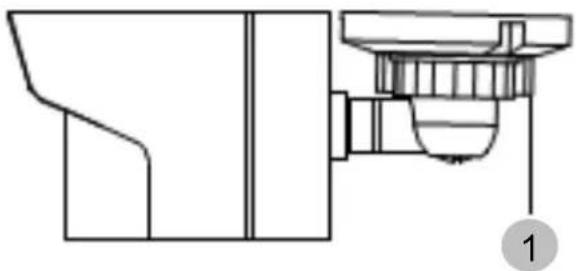

5.2 Uitlijning van de camera

De uitlijning van de camera kan in 3 assen worden uitgevoerd.

Maak het draaiwiel (1) los om de rotatiehoek in te stellen.

Kantelen: 0^ - 90^

Maak het draaiwiel (1) los om de kantelhoek in te stellen.

Gezichtshoek: 0° – 360°

Maak het draaiwiel (1) los om de gezichtshoek in te stellen.

Niet vergeten daarna het draaiwiel vast te draaien!

5.3 Stroomvoorziening

	LET OP!Voordat u aan de installatie begint, controleert u of de netspanning en de nominale spanning van de camera overeenkomen.
		(1) Videosignaal (BNC)(2) Voedingsspanning12 V DC (5,5 x 2,1 mm)

De camera's beschikken over een voedingsspanning van 12 V DC. Let bij het aansluiten op de polariteit. Voor de aansluiting is een netstekkervoeding (ronde stekker, 5,5 mm x 2,1 mm) meegeleverd.

5.4 Aanbrengen van de videokabel

Om het videosignaal van de HD-SDI camera door te geven aan een HD-SDI converter/monitor of HD-SDI recorder, moet op de video-uitgang een coaxkabel van het type RG6 of RG59 met BNC-stekker (male, mannelijk) worden aangesloten. De kabellengte tot het volgende toestel mag niet groter zijn dan 80 meter (RG59) resp. 150 meter (RG6). Om het bereik te vergroten, kunnen bijpassende HD-SDI repeaters worden gebruikt.

6. Onderhoud en reiniging

6.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar is beschadigd of
• het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

6.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

7. Verwijderen

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

Modelnummer TVHD40010
Beeldopnemer	1/3"
Cameratype Universeel HD-SDI tube IR 720p
Resolutie	720p25
Beeldelementen (effectief) 1280 (H) x 720 (V)
Objectief 3,6 mm, vast objectief
Horizontale beeldhoek 75°
Dag-/nachtomschakeling Elektromechanische IR-cut filter
Minimale verlichting (kleur) 0,1 lux
Elektronische sluiter-regeling 1/50 ~ 1/100.000 sec.
Tegenlichtcompensatie	Ja
Videosysteem	HD-SDI
IR reikwijdte 10 m
Aansluitingen	Videosignaal (BNC), str
Stroomvoorziening 12 V DC
Energieverbruik Max. 1,0 A
Bedrijfstemperatuur	-10 °C – 60 °C
Luchtvochtigheid	Max. 90%
Beschermingsklasse	IP 66
Afmetingen (Hx∅)	155 mm x 51,9 mm
Gewicht	430 g

TVHD40010

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.

Redaktionel note
