Тип продукта	Камера видеонаблюдения TVI
Бренд	ABUS
Модель	TVHD40010
Разрешение	4 Мегапикселя (2592 x 1520)
Тип сенсора	CMOS 1/2.7"
Ночное видение	Да, до 30 метров (ИК-светодиоды)
Угол обзора	90° (горизонтальный)
Степень защиты	IP67 (пылевлагозащищенный)
Питание	12 В постоянного тока / PoE (Power over Ethernet)
Потребляемая мощность	Макс. 6 Вт
Размеры (Д x Ш x В)	72 x 72 x 185 мм
Вес	450 г
Рабочая температура	от -30 °C до +60 °C
Видеовыход	BNC (TVI) / CVBS
Основные функции	Обнаружение движения, компенсация встречной засветки (BLC), цифровое шумоподавление (DNR)
Монтаж	На стену или потолок (крепление в комплекте)
Уход и чистка	Протирать мягкой сухой тканью. Не используйте химические вещества.
Безопасность	Защита паролем администратора
Запасные части и ремонтопригодность	Кабель питания, крепежный кронштейн, винты в комплекте. Ремонт в авторизованном сервисном центре.
Общая информация	Аналоговая HD-камера, совместимая с TVI-рекордерами. Гарантия 2 года.

Часто задаваемые вопросы - TVHD40010 ABUS

Как установить камеру TVHD40010?

Закрепите кронштейн на стене или потолке с помощью прилагаемых винтов. Подключите кабель BNC или Ethernet (PoE) к рекордеру. Отрегулируйте угол обзора вручную. Обратитесь к схеме в инструкции для подключения.

Какова максимальная дальность ночного видения?

Камера оснащена инфракрасными светодиодами с дальностью действия до 30 метров в полной темноте.

Камера водонепроницаема?

Да, она имеет степень защиты IP67, что делает ее полностью устойчивой к пыли и водяным брызгам. Ее можно устанавливать на улице.

Могу ли я использовать эту камеру с обычным NVR-рекордером?

Нет, эта камера имеет тип TVI (Transport Video Interface) и требует совместимый HD-TVI рекордер или конвертер. Она не работает напрямую с IP NVR.

Как сбросить камеру до заводских настроек?

Удерживайте кнопку сброса (находится на кабеле или сзади камеры) нажатой примерно 10 секунд во время включения питания. Настройки вернутся к значениям по умолчанию.

Какой тип кабеля рекомендуется для установки?

Для передачи видео используйте коаксиальный кабель RG59 или аналогичный. Для питания PoE рекомендуется кабель Ethernet Cat5e или выше на максимальное расстояние 100 метров.

Поддерживает ли камера обнаружение движения?

Да, она имеет функцию обнаружения движения, настраиваемую через рекордер. Вы можете задать зоны и чувствительность.

Какое максимальное разрешение у камеры?

Максимальное разрешение составляет 4 мегапикселя (2592 x 1520 пикселей) в режиме TVI, обеспечивая четкое и детализированное изображение.

Как чистить камеру?

Отключите питание. Используйте мягкую сухую ткань, чтобы аккуратно протереть корпус и купол. Избегайте растворителей или абразивных средств, которые могут повредить поверхности.

Где я могу найти полное руководство?

Полное руководство доступно для бесплатного скачивания в формате PDF на notice-facile.com. Оно содержит инструкции по установке, настройке и устранению неисправностей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TVHD40010 ABUS

Инструкция по эксплуатации

Version 07/2014

CE

Русский перевод оригинальной инструкции по эксплуатации на немецком языке. Сохранить для дальнейшего использования

Введение

Уважаемые клиенты!

Мы благодарим Вас за приобретение данного продукта.

Данный прибор соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу:

Компания ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Для сохранения данного обстоятельства и обеспечения безопасной эксплуатации Вы как Пользователь обязаны соблюдать данную инструкцию!

Перед применением продукта ознакомьтесь с полной инструкцией, обратите внимание на указания по эксплуатации и технике безопасности!

Все названия фирм и продуктов являются торговыми марками соответствующего владельца. Все права защищены.

Если у Вас возникли вопросы, обратитесь к Вашему специалисту по монтажу или дилеру по специализированным продажам.

Исключение ответственности

Данная инструкция по эксплуатации была составлена самым тщательным образом. В случае, если Вы заметили упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному на обратной стороне руководства.

Компания ABUS Security-Center GmbH & Co. KG не несет ответственности за технические и типографические ошибки и оставляет за собой право в любой момент времени вносить изменения в продукт и инструкции по эксплуатации без предварительного предупреждения.

Компания ABUS Security-Center GmbH & Co. KG не несет ответственности за возникший в результате прямой и косвенный ущерб в связи с оснащением, качеством работы и применением данного продукта. Компания не предоставляет никакой гарантии на содержание данного документа.

Обозначение символов

[xw86]	Символ треугольник с молнией используется в случае, когда возникает непосредственная угроза вреда здоровью поражением электрическим током.
[xCK5]	Заключенный в треугольник восклицательный знак указывает на важные и необходимые для соблюдения указания в данной инструкции.
	Данный символ находится в месте, где даны особые рекомендации и указания по эксплуатации.

Важные указания по технике безопасности

	Гарантия не распространяется на случаи возникновения ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за возникший в результате ущерб!
	При возникновении материального ущерба и причинении травм, возникших в результате применения не по назначению или несоблюдения указаний по технике безопасности, мы не несем ответственности. В таких случаях все гарантийные требования теряют свою силу.

Уважаемые клиенты, данные указания по технике безопасности и предупреждения об опасности предназначены не только для защиты вашего здоровья, но и защиты прибора. Внимательно ознакомьтесь со следующими пунктами:

• Внутри продукта не находится частей, требующих технического обслуживания. Кроме этого, в результате разборки удостоверение о допуске к эксплуатации (СЕ) и гарантия/ выполнение гарантийных обязательств теряют свою силу.
  • Вследствие падения даже с небольшой высоты продукт может быть поврежден.
• Установите продукт так, чтобы прямые солнечные лучи не попадали на датчик изображений прибора. Соблюдайте указания по монтажу в соответствующем пункте данной инструкции по эксплуатации.

Во время эксплуатации избегайте следующих неблагоприятных условий окружающей среды:

• Сырость или чрезмерная влажность воздуха
  • Экстремально низкие и высокие температуры
  • Прямое солнечное излучение
• Пыль или воспламеняющиеся газы, пары или растворители
• Сильные вибрации
  • Сильные магнитные поля, например вблизи машин и громкоговорителей
• Запрещается устанавливать камеру на неустойчивых поверхностях.

Общие указания по технике безопасности:

• Не оставляйте упаковочный материал без внимания! Пластиковые пакеты и пленка, части упаковки из пенопласта и т.д. могут стать для детей опасной игрушкой.
• Камера видеонаблюдения из соображений безопасности не предназначена для использования детьми, так как содержит мелкие детали, которые дети могут проглотить.
• Не вставляйте мелкие детали через отверстия во внутрь прибора.
• Используйте только указанные производителем дополнительное оборудование и принадлежности. Не подключайте несовместимые продукты.
• Соблюдайте указания по технике безопасности и инструкции по эксплуатации остальных подключенных приборов.
• Перед применением проверьте пробор на повреждения. В случае их обнаружения не используйте данный прибор.
• Соблюдайте пределы напряжения эксплуатации, указанного в технических данных. Высокое напряжение может привести к порче прибора и представляет угрозу вашей безопасности поражением электрическим током.

Указания по технике безопасности

1. Используйте для данного прибора только тот источник электропитания, напряжение которого соответствует указанному на заводской табличке. Если Вы точно не знаете характеристики сети электропитания, обратитесь в Вашу энергетическую компанию. Перед проведением работ по техобслуживанию и установке отключите прибор от электросети.

2. Перегрузка

Старайтесь не допускать перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может привести к возникновению пожара или удару током.

3. Чистка

Производите чистку прибора только влажным материалом без применения чистящих средств. При этом необходимо отключить прибор от питания сети.

Предупреждение!

До ввода в эксплуатацию необходимо соблюдать все указания по технике безопасности и эксплуатации!

1. Соблюдайте следующие указания во избежание появления повреждений на сетевом кабеле и штепселе.

2. Не изменяйте и не производите манипуляций на сетевом кабеле и штепселе.

3. Не сгибайте и не перекручиваете сетевой кабель.
4. При отключении прибора от сети потяните за штекер, а не за провод сетевого кабеля.

5. Следите за тем, чтобы кабель находился как можно дальше от приборов отопления во избежание плавления пластиковой оболочки кабеля.

6. Следуйте данным указаниям. Несоблюдение может привести к поражению электрическим током:

7. Запрещается открывать корпус или сетевой блок питания.

8. Запрещается вставлять металлические и огнеопасные объекты внутрь корпуса прибора.

9. Во избежание возникновения повреждений вследствие перенапряжения (например, при грозе) используйте электрический предохранитель.

10. Немедленно отключите дефектные приборы от сети электропитания и свяжитесь с Вашим дилером.

[7c8x]

Убедитесь при установке в имеющейся установке видеонаблюдения, что все приборы отключены от сети высокого напряжения и цепи низкого напряжения.

[yc67]

В случае сомнений не производите монтажа, установки и прокладки кабеля самостоятельно, а предоставьте это экспертам. Ненадлежащее и неквалифицированное выполнение электрических работ и работ по установке приборов в домашних условиях представляет опасность не только для Вас, но также и для других лиц.Соедините кабелем установленные приборы, так чтобы сеть высокого напряжения и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались или не могли пересечься в следствие дефекта.

Распаковка

Во время распаковки обращайтесь с прибором с особой осторожностью.

При возможном повреждении оригинальной упаковки необходимо сначала проверить прибор. В случае установления повреждений прибора отошлите прибор с упаковкой обратно и сообщите в службу поставки.

Inhaltsverzeichnis

1. Применение по назначению 68
2. Объем поставки....68
3. Свойства и функции ....68
4. Техническое описание камеры 69
5. Монтаж / установка....69

5.1 Монтаж камеры....69
5.2 Ориентация камеры 70
5.3 Электропитание....70
5.4 Прокладка видео-кабеля....70

1. Техническое обслуживание и Чистка....71

6.1 Техническое обслуживание 71
6.2 Чистка....71

1. Утилизация....71

2. Технические данные ..... 72

1. Применение по назначению

Универсальная HD-SDI Цилиндрическая ИК 720р предназначена для дневного и ночного наблюдения. Благодаря классу защиты (IP66) может быть установлена как внутри, так и снаружи помещений. Универсальная HD-SDI Цилиндрическая ИК 720р оснащена датчиком изображения. Вместе с записывающим устройством и монитором наблюдения предназначена для ведения видеонаблюдения.

2. Объем поставки

Универсальная HD-SDI Цилиндрическая ИК 720р вкл. установочный материал

Инструкция

3. Свойства и функции

• Универсальная HD-SDI Цилиндрическая ИК 720р
• Разнообразные возможности размещения камеры – как внутри так и снаружи
• Простой дизайн и высокий класс защиты (IP66)
  • Высокое детальное разрешение благодаря 720р

4. Техническое описание камеры

1	Крепежная пластина
2	Камера с козырьком от солнца
3	ИК-светодиоды
4	Объектив
5	Видеосигнал
6	Напряжение питания

5. Монтаж / установка

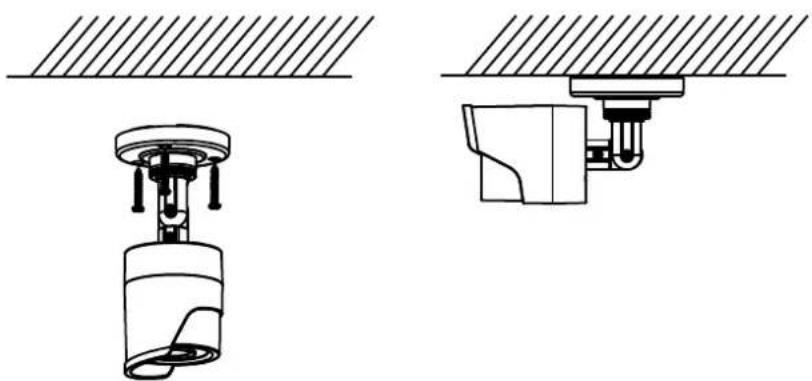

5.1 Монтаж камеры

ВНИМАНИЕ!

Во время монтажа камера должна быть отключена от сети электропитания.

Используйте прилагающийся сверлильный кондуктор для сверления крепежных отверстий и вставьте дюбель. Пропустите кабель через боковое отверстие и зафиксируйте камеру прилагающимся винтами.

5.2 Ориентация камеры

Ориентация камеры может осуществляться по трем осям.

Ослабьте колесо вращения (1) для регулировки угла вращения.

Наклон: 0° – 90°

Ослабьте колесо вращения (1) для регулировки угла наклона.

Угол зрения: 0° – 360°

Ослабьте колесо вращения (1) для регулировки угла угол зрения.

В заключение не забудьте зафиксировать кольцо вращения!

5.3 Электропитание

	ВНИМАНИЕ!Перед началом установки убедитесь в том, что напряжение электросети соответствует номинальному напряжению камеры.
		(1) Видеосигнал (BNC)(2) Напряжение питания12 V DC (5.5 x 2.1 мм)[IMAGE]

Напряжение питания камеры составляет 12 V DC. При подключении камеры учитывайте полярность. Для подключения камеры предусмотрен сетевой адаптер (круглый штекер 5,5 мм x 2,1 мм).

5.4 Прокладка видео-кабеля

Номер модели TVHD40010
кабель	коаксиальный кабель: RG59/RG6
штекер	BNC:
длина кабеля	RG59: 80 м , RG6: 150 м

6. Техническое обслуживание и Чистка

6.1 Техническое обслуживание

Периодически проверяйте продукт на предмет технической безопасности, например, на повреждение корпуса.

В случае возникновения предположений о невозможности обеспечения безопасной эксплуатации продукт необходимо изъять из эксплуатации и перекрыть к нему доступ в случае непреднамеренной эксплуатации.

Вероятные случаи, когда безопасная эксплуатация невозможна:

• если установлены видимые повреждения прибора,
- если продукт неисправен.

Обратите внимание!

Данный продукт не требует технического обслуживания. Внутри продукта не находится никаких частей, требующих проверки или техобслуживания. Открывать продукт запрещено!

6.2 Чистка

Производите чистку продукта только чистым сухим материалом. При сильном загрязнении материал может быть легко смочен в полутеплой воде.

Жидкости не должны попадать во внутрь прибора. Не применяйте химических очистителей, так как это может вызвать повреждение поверхностей корпуса и монитора (и привести к окрашиванию).

7. Утилизация

Внимание! Директива 2002/96/EC регламентирует надлежащий сбор, переработку и использование отходов электрического и электронного оборудования. Данный символ означает, что в связи с охраной окружающей среды прибор по окончании срока его службы должен быть утилизован в соответствии с действующими законодательными нормами отдельно от бытовых и производственных отходов. Утилизация старого оборудования может осуществляться через официальные пункты приема в Вашей стране. Соблюдайте местные предписания по утилизации материалов. Более подробную информацию о приеме (а также в странах, не входящих в ЕС) Вы получите в местных органах управления. Раздельный сбор отходов и рисайклинг помогает сберечь природные ресурсы. Установлено, что при рисайклинге продукта соблюдаются все предписания по охране здоровья и окружающей среды.

1. Технические данные

Номер модели TVHD40010
Датчик изображений	1/3" CMOS
Тип камеры	Универсальная HD-SDI Цилиндрическая ИК 720р
Разрешение	720p25
Элементы изображения (эффективные)	1280 (H) x 720 (V)
Объектив	3.6 мм, фиксированный объектив
Горизонтальный угол зрения	75°
Переключение дневного/ ночного режима наблюдения	Электромеханический фильтр, отсекающий ИК-область спектра
Минимальная освещенность (цвет)	0,1 люкс
Время срабатывания электронного затвора	1/50 ~ 1/100.000 сек.
Компенсация встречного света	Да
Видеосистема	HD-SDI
ИК-диапазон	10 м
Разъемы	Видеосигнал (BNC), напряжение питания (DC)
Напряжение питания 12 V DC
Потребление электроэнергии	Макс. 1,0 А
Температура эксплуатации	-10 °C – 50 °C
Влажность воздуха	Макс. 90 %
Вид защиты	IP 66
Габариты (Дх ∅)	155 мм x 51,9 мм
Вес	430

Impressum

Данная инструкция по эксплуатации является публикацией компании ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Все права, включая перевод, защищены. Для воспроизведения в любом виде, например: фотокопии, микрофильмирования или распознании электронным устройством обработки данных, необходимо письменное разрешение издателя. Повторная печать, включая отдельные фрагменты, запрещена. Данная инструкция по эксплуатации соответствует состоянию техники на момент печати. Компания оставляет за собой право на внесение изменений в состав техники и оснащения.
