Produkttyp	TVI-Überwachungskamera
Marke	ABUS
Modell	TVHD40010
Auflösung	4 Megapixel (2592 x 1520)
Sensortyp	CMOS 1/2.7"
Nachtsicht	Ja, bis zu 30 Meter (IR-LED)
Blickwinkel	90° (horizontal)
Schutzart	IP67 (staub- und wasserdicht)
Stromversorgung	12 V DC / PoE (Power over Ethernet)
Leistungsaufnahme	Max. 6 W
Abmessungen (L x B x H)	72 x 72 x 185 mm
Gewicht	450 g
Betriebstemperatur	-30 °C bis +60 °C
Videoausgang	BNC (TVI) / CVBS
Hauptfunktionen	Bewegungserkennung, Gegenlichtkompensation (BLC), digitale Rauschunterdrückung (DNR)
Montage	Wand- oder Deckenmontage (Halterung inklusive)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Schutz durch Administratorkennwort
Ersatzteile und Reparierbarkeit	Stromkabel, Befestigungshalterung, Schrauben im Lieferumfang. Reparatur durch autorisierte Fachwerkstatt.
Allgemeine Informationen	Analoge HD-Kamera, kompatibel mit TVI-Rekordern. 2 Jahre Garantie.

Häufig gestellte Fragen - TVHD40010 ABUS

Wie installiere ich die Kamera TVHD40010?

Befestigen Sie die Halterung mit den mitgelieferten Schrauben an der Wand oder Decke. Verbinden Sie das BNC- oder Ethernet-Kabel (PoE) mit dem Rekorder. Stellen Sie den Blickwinkel manuell ein. Beachten Sie das Anschlussschema in der Anleitung.

Wie groß ist die maximale Nachtsichtreichweite?

Die Kamera verfügt über Infrarot-LEDs mit einer Reichweite von bis zu 30 Metern bei völliger Dunkelheit.

Ist die Kamera wasserdicht?

Ja, sie hat die Schutzart IP67, was sie vollständig staub- und spritzwassergeschützt macht. Sie kann im Außenbereich installiert werden.

Kann ich diese Kamera mit einem normalen NVR-Rekorder verwenden?

Nein, diese Kamera ist vom Typ TVI (Transport Video Interface) und benötigt einen HD-TVI-kompatiblen Rekorder oder einen Konverter. Sie funktioniert nicht direkt mit einem IP-NVR.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste (am Kabel oder an der Rückseite der Kamera) während des Einschaltens ca. 10 Sekunden lang gedrückt. Die Einstellungen werden auf die Standardwerte zurückgesetzt.

Welcher Kabeltyp wird für die Installation empfohlen?

Für die Videoübertragung verwenden Sie ein Koaxialkabel RG59 oder gleichwertig. Für die PoE-Versorgung wird ein Ethernet-Kabel Cat5e oder höher empfohlen, maximale Entfernung 100 Meter.

Unterstützt die Kamera Bewegungserkennung?

Ja, sie verfügt über eine Bewegungserkennung, die über den Rekorder konfigurierbar ist. Sie können Zonen und Empfindlichkeit einstellen.

Wie hoch ist die maximale Auflösung der Kamera?

Die maximale Auflösung beträgt 4 Megapixel (2592 x 1520 Pixel) im TVI-Modus und liefert ein scharfes und detailliertes Bild.

Wie reinige ich die Kamera?

Trennen Sie die Stromversorgung. Verwenden Sie ein weiches, trockenes Tuch, um Gehäuse und Dome vorsichtig abzuwischen. Vermeiden Sie Lösungsmittel oder scheuernde Mittel, die die Oberflächen beschädigen könnten.

Wo finde ich das vollständige Handbuch?

Das vollständige Handbuch steht als kostenloser PDF-Download auf notice-facile.com zur Verfügung. Es enthält Anleitungen zur Installation, Konfiguration und Fehlerbehebung.

BEDIENUNGSANLEITUNG TVHD40010 ABUS

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.
2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse oder das Netzteil.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung......8
2. Lieferumfang....8
3. Merkmale und Funktionen 8
4. Beschreibung der Kamera....9
5. Montage / Installation....9

5.1 Montage der Kamera....9
5.2 Ausrichtung der Kamera....10
5.3 Stromversorgung....10
5.4 Anbringung des Video-Kabels....10

1. Wartung und Reinigung....11

6.1 Wartung.... 11
6.2 Reinigung....11

1. Entsorgung 11

2. Technische Daten....12

1. Bestimmungsgemäße Verwendung

Die Universal HD-SDI Tube IR 720p ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden. Die Universal HD-SDI Tube IR 720p ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor.

2. Lieferumfang

3. Merkmale und Funktionen

• Kompakte Tag-/Nachtsicht Universal HD-SDI Tube IR 720p
• Vielseitige Anbringungsmöglichkeit der Kamera – ob drinnen oder draußen
• Schlichtes Design und hohe Schutzklasse (IP66)
  • Hohe detailgetreue Auflösung, dank 720p

4. Beschreibung der Kamera

1	Befestigungsplatte
2	Kamera mit Sonnendach
3	IR-LEDs
4	Objektiv
5	Videosignal
6	Spannungsversorgung

5. Montage / Installation

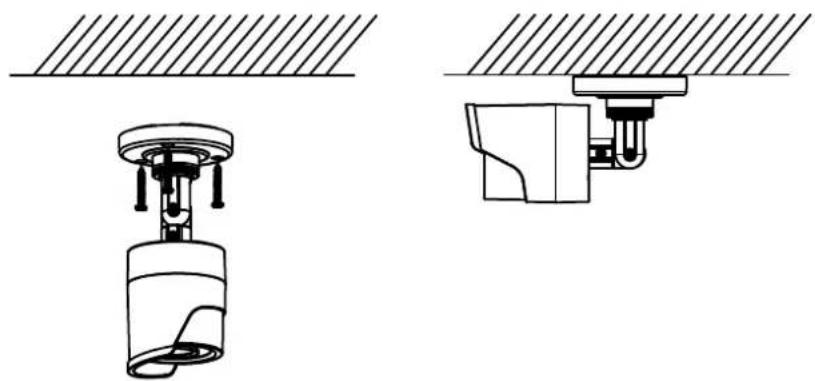

5.1 Montage der Kamera

ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher und setzen Sie die Dübel ein. Führen Sie das Kabel durch die seitliche Öffung und fixieren Sie die Kamera mit den beigelegten Schrauben.

5.2 Ausrichtung der Kamera

Die Ausrichtung der Kamera kann in 3 Achsen durchgeführt werden.

Lösen Sie das Drehrad (1) um den Rotationswinkel einzustellen.

Neigen: 0^ - 90^

Lösen Sie das Drehrad (1) um den Neigungswinkel einzustellen.

Schwenken: 0° – 360°

Lösen Sie das Drehrad (1) um den Blickwinkel einzustellen.

Vergessen Sie nicht im Anschluss das Drehrad zu fixieren!

5.3 Stromversorgung

	ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen.
		(1) Videosignal (BNC)(2) Spannungsversorgung12VDC (5.5x2.1mm)- - - - +

Die Kameras verfügen über eine 12VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. Für den Anschluss ist ein Steckernetzteil (Rundstecker, 5.5mm x 2.1mm) vorgesehen.

5.4 Anbringung des Video-Kabels

Um das Videosignal der HD-SDI Kamera an einen HD-SDI Konverter/Monitor oder HD-SDI Rekorder zu übertragen, muss an den Videoausgang ein Koaxialkabel vom Typ RG6 oder RG59 mit BNC-Stecker (male, männlich) angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 80 Meter (RG59) bzw. 150 Meter (RG6) nicht übersteigen. Zur Erhöhung der Reichweite können entsprechende HD-SDI Repeater verwendet werden.

6. Wartung und Reinigung

6.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

6.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

7. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

8. Technische Daten

Modelnummer TVHD40010
Bildaufnehmer 1/3" CMOS
Kameratyp	Tag/Nacht
Auflösung	720p25
Bildelemente (effective) 1280 (H) x Objektiv 3.6 mm, Fix-Objektiv	720 (V)
Horizontaler Blickwinkel 75°
Tag-/Nachtumschaltung	Elektromechanischer IR-Cut Filter
Mindestbeleuchtung (Farbe) 0.1 lux
Electronic-Shutter-Regelung 1/50 ~ Gegenlichtkompensation	1/100.000 sek. Ja
Videosystem	HD-SDI
IR Reichweite 10 m Anschlüsse
	Videosignal (BNC), Span
Spannungsversorgung	12
Stromaufnahme Max. 1,0 A
Betriebstemperatur	-10°C – 50°C
Luftfeuchtigkeit	Max. 90%
Schutzart	IP 66
Abmessungen (Hx∅)	155 mm x 51,9 mm
Gewicht	430 g

TVHD40010

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

8. Technische gegevens

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
