INSTRUKCJA OBSŁUGI TVCC40531 ABUS

PL Instrukcja obsługi

D

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej.

Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 66.

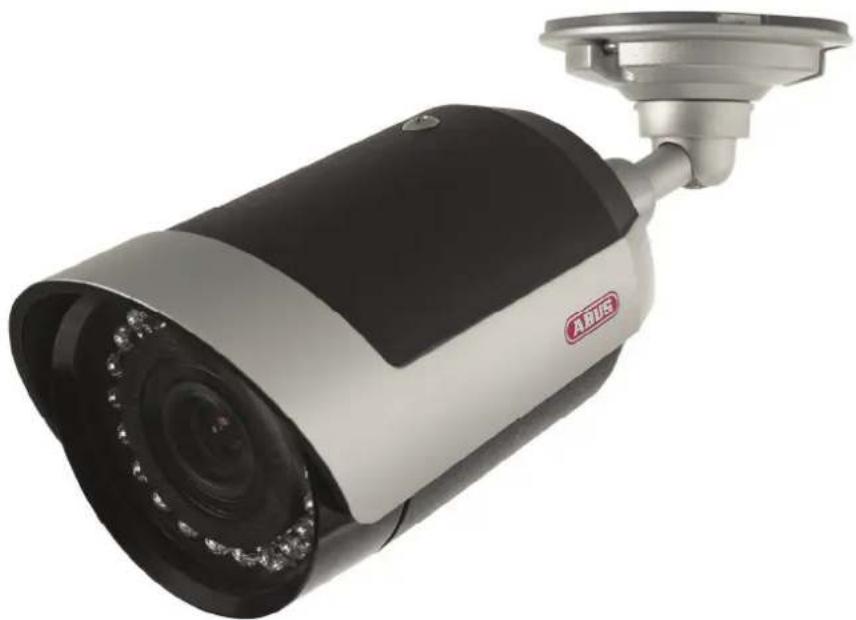

Kamera zewnętrzna IR Mini Easy Fokus

Instrukcja obsługi przetłumaczona z języka niemieckiego. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych. Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u producenta (www.abus-sc.com).

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejjszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Ważne zasady bezpieczeństwa

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Otwarcie/rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
• Urządzenie jest przewidziane do eksploatacji na zabezpieczonym terenie zewnętrznym oraz we wnętrzach.
• Zamontuj produkt tak, aby światło słoneczne nie mogło padać bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.
  • Skrajne zimno lub gorąco.
• Bezpośrednie nasłonecznienie.
• Zapylenie, palne gazy, opary lub rozpuszczalniki.
• Silne wibracje.
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników
• Kamery z otwartą przysłoną nie wolno ustawiać w kierunku słońca.
  Może to spowodować zniszczenie czujnika.
• Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa

• Nie zostawiaj porozrzucanych materiałów opakowania! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Ze względu na bezpieczeństwo kamera wideo do monitoringu, zawierająca małe części, które mogą zostać połknięte, nie może być udostępniana dzieciom.
• Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
• Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Spis treści

1. Użycie zgodne z przeznaczeniem....67
2. Objąśnienie symboli....67
3. Zakres dostawy....67
4. Cechy i funkcje 67
5. Opis urządzenia 68

5.1 Przegląd – numer typu....68
5.2 Rozpakowywanie 68
5.3 Opis kamery....68

1. Montaż 69

6.1 Montaż kamery....69
6.2 Układanie kabli....70
6.3 Zasilanie elektryczne....70
6.4 Zakładanie kabla wideo....71
6.5 Ustawianie kamery....71
6.6 Ustawianie współczynnika zoom....72

1. Konserwacja i czyszczenie....73

7.1 Test działania....73
7.2 Czyszczenie....73

1. Utylizacja....73

2. Dane techniczne ....74

1. Użycie zgodne z przeznaczeniem

Kamera zewnętrzna IR Mini Easy Focus jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem.

Szczegółowy opis działania znajduje się w rozdziale „4. Cechy i funkcje“.

Użycie inne niż opisane może spowodować uszkodzenie produktu a także inne zagrożenia. Każde inne użycie jest niezgodne z przeznaczeniem i pociąga za sobą utratę gwarancji lub rękojmi; wykluczając wszelką odpowiedzialność cywilną. Dotyczy to także samowolnej przebudowy i/lub przeróbek produktu.

Dlatego przed uruchomieniem produktu przeczytaj uważnie i w całości poniższe punkty. Instrukcja obsługi zawiera ważne informacje dotyczące montażu i obsługi.

2. Objąśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.

Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

3. Zakres dostawy

• Kamera zewnętrzna IR Mini
• Uchwyt naścienny/sufitowy (fabrycznie zainstalowany)
- Materiały do mocowania (śruby, kołki rozporowe, klucz sześciokątny)
- Instrukcja obsługi

4. Cechy i funkcje

• Kompaktowa kamera zewnętrzna z funkcją noktowizora na podczerwień
  • Automatyczne włączanie diod IR LED w złych warunkach oświetlenia
• Nastawny z zewnątrz obiektyw z zoomem 5\~15 mm z silniczkiem z funkcją Easy Fokus
• Zsynchronizowane sterowanie natężeniem diod IR LED przez współczynnik zoom
• Funkcja dzień/noc z obracanym elektromechanicznie filtrem świetlnym IR
• Funkcja Easy-Plug ułatwiająca instalowanie kamery
• Ukryta instalacja kablowa
• Wodoodporna obudowa kamery ze stopniem ochrony IP66
  • Z 3-osiowym uchwytem do kamery (preinstalowanym)

5. Opis urządzenia

5.1 Przegląd – numer typu

Nr artykułu	TVCC40531
Rozdzielczość	520
Obiektyw	5-15
IR	√
Filtr obrotowy IR (ICR)	√
Napięcie robocze 12V DC

TVL mm

5.2 Rozpakowywanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

5.3 Opis kamery

(1) Kamera z daszkiem
przeciwsłonecznym
(2) Szybkie zamknięcie między kamerą i uchwytem kamery (Easy-Plug)
(3) Uchwyt kamery
(4) Kabel przyłączeniowy

(5) Przyłącze sygnału wideo
(6) Przyłącze zasilania napięciowego
(7) Zoom +
(8) Zoom -

6. Montaż

6.1 Montaż kamery

UWAGA!

W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

Wskazówka!

W razie potrzeby daszek przeciwsłoneczny można zdjąć, poluzowując śrubę ustalającą na wierzchu kamery.

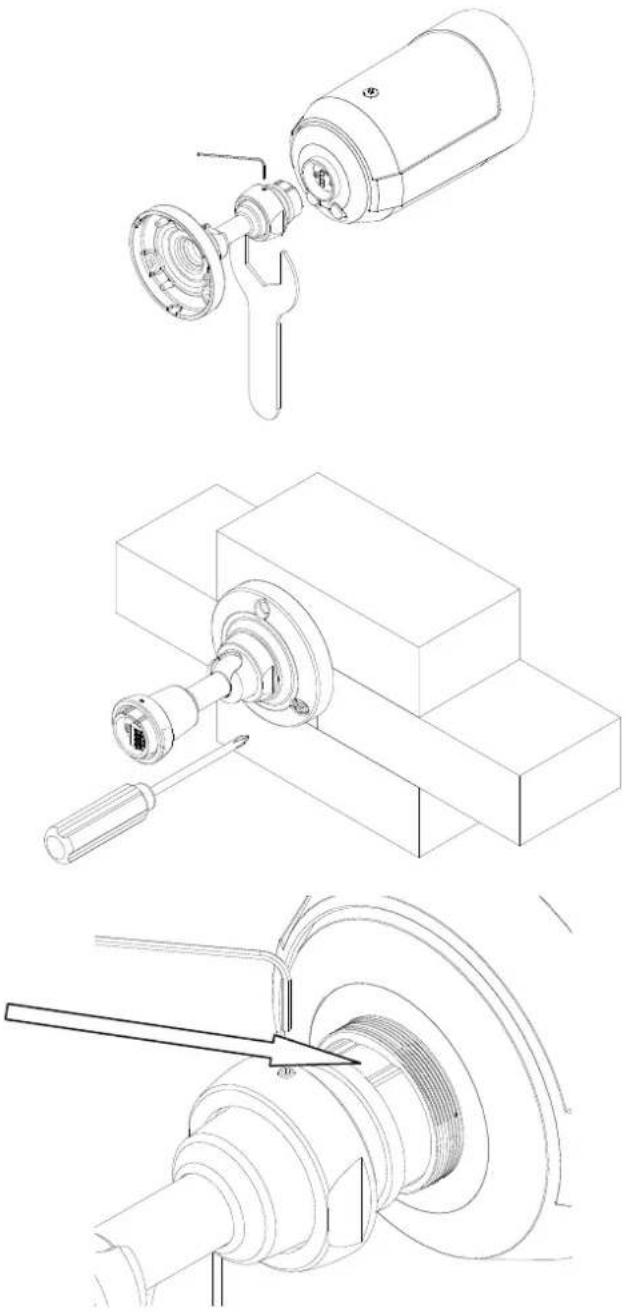

6.1.1. Najpierw poluzuj śrubę ustalającą na wierzchu nakrętki mocującej za pomocą dostarczonego w komplecie klucza sześciokątnego.

Następnie odkręć nakrętkę mocującą, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara za pomocą odpowiedniego klucza do śrub lub kleszczy.

Następnie można wyjąć moduł kamery z zamocowania.

6.1.2. Odłóż kamerę w odpowiednie miejsce i przełoż kabel zgodnie z opisem w punkcie 6.2.

Użyj dostarczonych w komplecie materiałów do mocowania w celu ustalenia kamery w pożądanym położeniu.

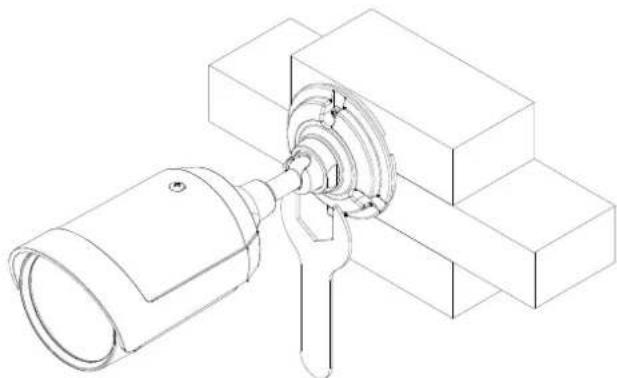

6.1.3. Zakładając moduł kamery do uchwytu zwrócić uwagę na prawidłowe ustawienie obu części.

Wewnętrzna powierzchnia złącza kamery oraz przednia powierzchnia uchwytu kamery są w jednym miejscu spłaszczone. Przy zakładaniu te miejsca muszę być usytuowane jedno nad drugim.

Te spłaszczone miejsca są dodatkowo oznaczone w kolorze czerwonym!

Dokręć z powrotem nakrętkę mocującą i zabezpiecz ją śrubą ustalającą!

6.1.4. Nakrętka mocująca na tylnej powierzchni uchwytu ustala przegub kulowy a tym samym kierunek patrzenia kamery.

Kamerę należy ustawić zgodnie z opisem w punkcie 6.5. Przedtem wykonaj podłączenie kamery do zasilania napięciowego i urządzenia wyświetlającego.

Kable można układać na dwa sposoby.

Ułożenie kryte

Przy krytym ułożeniu kabla przyłączeniowego należy wywiercić w punkcie zamocowania odpowiedniej wielkości otwór. Następnie przełoż kabel przyłączeniowy przez otwór, przy czym uchwyt kamery zakryje przepust kablowy.

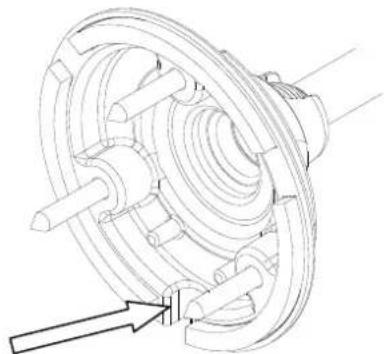

Ułożenie odkryte

Do widocznego ułożenia kabla przyłączeniowego przewidziany jest przepust kablowy w podstawie kamery. Przepust kablowy znajduje się z boku na podstawie uchwytu kamery.

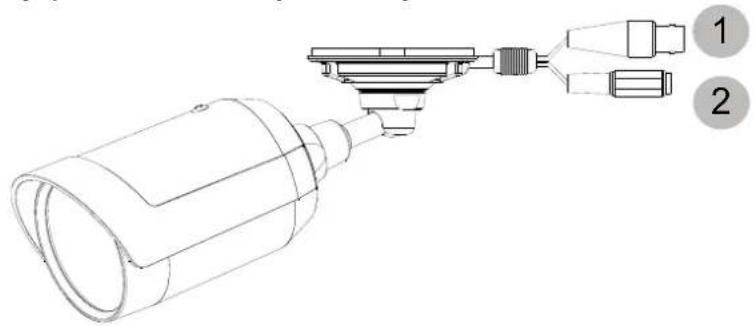

6.3 Zasilanie elektryczne

Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kamery.

(1) Sygnał wideo (BNC)

(2) Napięcie zasilające 12 V DC (5.5x2.1 mm)

TVCC40531

Kamery są przystosowane do 12V DC. Podłączając zasilanie, zwrócić uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (złącze DC 5.5 mm x 2.1 mm).

6.4 Zakładanie kabla wideo

Do transferu sygnału wideo z kamery do monitora lub nagrywarki konieczne jest podłączenie przyłącza „Video-OUT“ kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać 100 metrów.

6.5 Ustawianie kamery

Aby ustawić kamerę, poluzuj śrubę ustalającą w podstawie uchwytu kamery za pomocą dostarczonego w komplecie klucza do śrub. W tym celu obracaj śrubę ustalającą w kierunku przeciwnym do ruchu wskazówek zegara.

Kamerę można następnie ustawiać w 3 osiach.

Po ustawieniu kamery pamiętaj o dokręceniu tej śruby ustalającej odpowiednim kluczem do śrub lub kleszczami.

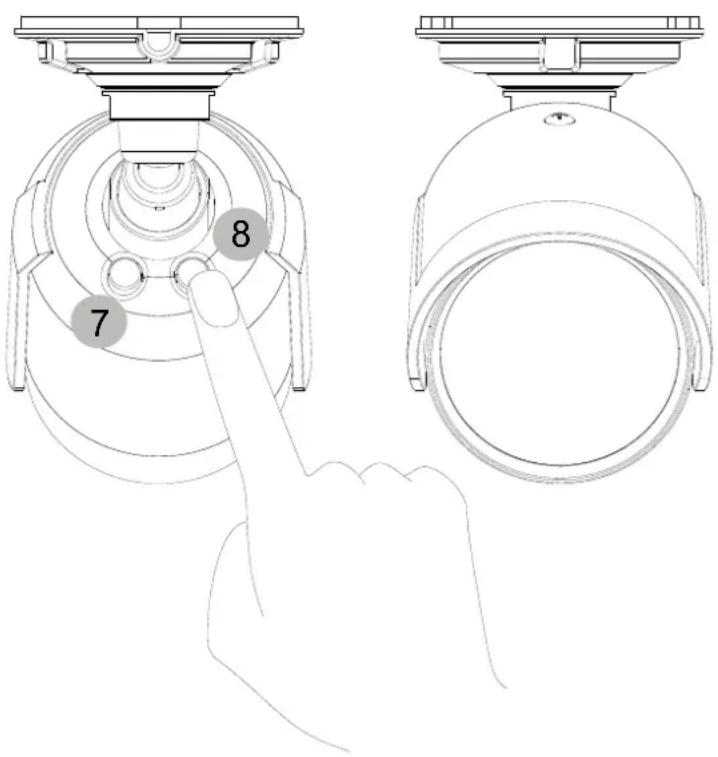

6.6 Ustawianie współczynnika zoom

Blokada przycisków jest uaktywniana po ok. 15 minutach od ostatniego użycia przycisku 7/8.

Aby wyłączyć blokadę przycisków, wciśnij i przytrzymaj przez ok. 10 sekund dowolny przycisk

Współczynnik zoom ustawia się dwoma przyciskami z tyłu kamery.

Opis obsługi patrz poniższa tabela.

Przycisk	Czas	Funkcja
Lewy (7)	Dłużej niż 2 sekundyKrócej niż 1 sekunda	Stopień zoom Plus 1x (0x, 1x, 2x, 3x, 4x)Stopniowy Zoom Plus
Prawy (8)	Dłużej niż 2 sekundyKrócej niż 1 sekunda	Stopień zoom Minus 1x (4x, 3x, 2x, 1x, 0x)Stopniowo Zoom Minus
Lewy + Prawy (7+8)	Dłużej niż 3 sekundy	Ustawienie współczynnika zoom 1x (ustawienie domyślne)

Blokada przycisków jest uaktywniana po ok. 15 minutach od ostatniego użycia przycisku 7/8.

Aby wyłączyć blokadę przycisków, wciśnij i przytrzymaj przez ok. 10 sekund dowolny przycisk

7. Konserwacja i czyszczenie

7.1 Test działania

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa oraz
  • po dłuższym okresie składowania w niekorzystnych warunkach lub
  • po ciężkich obciążeniach transportowych.

Pamiętaj.

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

7.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się żadna ciecz, ponieważ spowodowałoby to jego zniszczenie. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy.

8. Utylizacja

Tak oznaczonych urządzeń nie wolno wyrzucać razem z odpadami domowymi. Po wycofaniu z eksploatacji produkt należy utylizować zgodnie z obowiązującymi przepisami ustawowymi.

Zwróć się do sprzedawcy lub oddaj produkty w komunalnym punkcie zbiorczym złomu elektrycznego.

9. Dane techniczne

Numer typu TVCC40531
Standard	PAL
Liczba linii TV	520 TVL
Czujnik obrazowy	1/3“ Sony Super HAD CCD
Elementy obrazowe (ogółem)	795(H) x 596(V)
Elementy obrazowe (efektywne)	752(H) x 582(V)
Stosunek sygnału do szumu	48 dB
Minimalne oświetlenie (dzień)	0.5 luksa @ F2.2, 30 IRE
Minimalne oświetlenie (noc)	0 luksów @ F2.2, 30 IRE (IR wt.)
Dzień/Noc	Filtr obrotowy podczerwieni (ICR), kolor / cz/b
Liczba diod IR LED	21 diod LED [∅ 5 mm]
Zasięg IR	Maks. 15 m
Obiektyw (ogniskowa)	5-15 mm, F2.2, 5 stopni (5,0 / 7,5 / 10,0 / 12,5 / 15,0 mm)
Kąt widzenia w poziomie	41°~19°
Synchronizacja	Wewnętrzny
Regulacja wzmocnienia (AGC)	AGC, Auto
Kompensacja oświetlenia konturowego (BLC)	Automatyczna
Kompensacja bieli	AWB
Stopień ochrony IP	IP66
Sygnał wideo	FBAS; 1.0V p-p, 75 Ohm
Temperatura pracy	-10°C ~ +50°C
Wilgotność powietrza	0~85%, bez kondensacji
Znamionowe napięcie zasilania	12 V DC
Pobór mocy (bez IR)	260 mA
Pobór mocy (z IR)	425 mA
Wymiary (SxWxG)	67.7 x 64.6 x 181 mm
Masa	400 g

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone.
