Producttype	Buitenbewakingscamera
Afmetingen (B x H x D)	Ongeveer 70 x 70 x 150 mm
Gewicht	Ongeveer 450 g
Voeding	12 V DC / PoE (Power over Ethernet)
Stroomverbruik	Max. 6 W
Resolutie	Full HD 1080p (1920 x 1080)
Kijkhoek	90° horizontaal
Nachtzicht	Tot 30 meter met IR-LED
Beschermingsgraad	IP66 (weerbestendig)
Connectiviteit	Ethernet RJ45 10/100 Mbps
Opslag	Opname op microSD-kaart (tot 128 GB) of NVR
Bewegingsdetectie	Ja, ingebouwd
Audio	Ingebouwde microfoon (eenrichtingsluisteren)
Bedrijfstemperatuur	-20 °C tot +50 °C
Installatie	Aan muur of op houder, Ethernetkabel vereist
Onderhoud en reiniging	Reinig de lens met een zachte, droge doek; controleer periodiek de aansluitingen
Beveiliging	SSL/TLS-codering, wachtwoordbeveiliging
Onderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar; neem bij storing contact op met ABUS-klantenservice

Veelgestelde vragen - TVCC40531 ABUS

Hoe reset ik de TVCC40531 camera?

Druk gedurende ongeveer 10 seconden op de reset knop op de camera tot de indicatielampjes knipperen.

Hoe krijg ik op afstand toegang tot de camera?

Download de ABUS app of gebruik een webbrowser door het IP-adres van de camera in te voeren. Zorg dat u port forwarding op uw router heeft ingesteld.

Wat te doen als de camera niet aangaat?

Controleer eerst de voeding en de Ethernetkabel. Als u PoE gebruikt, zorg dan dat de PoE-switch werkt. Test indien mogelijk met een andere kabel.

Hoe installeer ik een microSD-kaart?

Plaats de microSD-kaart (tot 128 GB) in de daarvoor bestemde gleuf. Het wordt aanbevolen de kaart via de camera-interface te formatteren voor gebruik.

Is de TVCC40531 camera compatibel met ABUS NVR-recorders?

Ja, hij is ONVIF compatibel en kan worden geïntegreerd met de meeste ABUS NVR's en andere merken die deze standaard ondersteunen.

Hoe werk ik de firmware van de camera bij?

Download de nieuwste firmwareversie van de officiële ABUS-website. Log in op de camera-interface, ga naar 'Onderhoud' of 'Update' en upload het bestand.

Kan ik de LED-indicator van de camera uitschakelen?

Ja, in de geavanceerde instellingen van de interface kunt u de LED-indicatoren uitschakelen voor meer discretie.

Wat is de maximale lengte van de Ethernetkabel?

De aanbevolen maximale lengte voor een standaard Ethernetkabel (Cat5e of hoger) is 100 meter zonder repeater.

Hoe stel ik de bewegingsdetectie in?

Ga in de camera-interface naar 'Bewegingsdetectie' waar u interessegebieden kunt instellen, de gevoeligheid kunt aanpassen en acties bij detectie kunt configureren (alarm, opname).

Werkt de camera zonder internettoegang?

Ja, hij werkt op een lokaal netwerk. U kunt de stream bekijken en lokaal opnemen. Externe toegang en meldingen vereisen een internetverbinding.

GEBRUIKSAANWIJZING TVCC40531 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 42.

DK

De originele handleiding bevindt zich in het Duits. Bewaar de gebruiksaanwijzing voor een later gebruik!

NL Inleiding

Geachte klant,

Wij bedanken u voor de aankoop van dit product.

Dit product voldoet aan de vereisten van de geldende Europese en nationale richtlijnen. De conformiteit werd bewezen, de overeenkomstige verklaringen en documenten zijn terug te vinden bij de fabrikant (www.abus-sc.com).

Om deze toestand te bekomen en een gebruik zonder mogelijk gevaar te verzekeren, moet u als gebruiker de gebruikershandleiding goed volgen!

Lees voor de ingebruikname van het product de volledige gebruikershandleiding, volg alle voorschriften inzake de bediening en veiligheid!

Alle vermelde bedrijfsnamen en productomschrijvingen zijn handelsmerken van de betreffende eigenaar. Alle rechten voorbehouden.

Bij vragen gelieve zich te wenden tot uw vakhandelaar of handelspartner!

Disclaimer

Deze handleiding werd met de grootste zorgvuldigheid opgesteld. Indien u nog uitlatingen of onduidelijkheden vaststelt, gelieve ons deze mee te delen.

ABUS Security-Center GmbH is niet verantwoordelijk voor technische en typografische fouten en behoudt zich het recht, om op ieder moment wijzigingen aan te brengen aan het product of aan de handleidingen zonder voorafgaande mededeling.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe of indirecte schadegevallen, die ontstaan door de installatie, de prestaties en gebruik van dit product. Er is eveneens geen garantie toegestaan voor de inhoud van dit document.

Belangrijke veiligheidsvoorschriften

Bij schadegevallen, die door het niet nakomen van deze handleiding veroorzaakt worden, vervalt de garantie. Voor onrechtstreekse schadegevallen zijn wij niet aansprakelijk!

In geval van schade aan voorwerpen of personen, die door een oncorrecte handeling of niet nakomen van de veiligheidsvoorschriften veroorzaakt wordt, zijn we niet verantwoordelijk. In dergelijke gevallen vervalt elke garantie!

Geachte klant, de volgende voorschriften betreffende de veiligheid en gevaren dienen niet enkel als bescherming van uw gezondheid, maar ook om het toestel te beschermen. Lees aandachtig de volgende punten:

• Er bevinden zich geen onderdelen, die onderhouden moeten worden, binnenin het product. Bovendien vervalt door het openen/demonteren de toestemming (CE) en de garantie.
• Door de val van een reeds kleinere hoogte kan het product beschadigd worden.
• Dit camera is zowel geschikt voor een gebruik in een beschermd buitenbereik als voor binnen.
• Monteer de camera product, zodat het direct zonlicht niet op de beeldopnemer van de camera valt. Respecteer de instructies voor de montage in het overeenkomstige hoofdstuk van deze handleiding.

Gelieve de volgende ongunstige omstandigheden tijdens het gebruik te vermijden:

• Nattigheid of te hoge luchtvochtigheid
• Extreme koude of warmte
- Direct zonlicht
- Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke vibraties
- Sterke magnetische velden, zoals in de nabijheid van machines of luidsprekers
- De camera mag niet gericht worden met een geopend diafragma naar het zonlicht, dit kan de sensor beschadigen.
- De camera mag niet op een onvaste ondergrond geïnstalleerd worden.

Algemene veiligheidsvoorschriften:

• Laat het verpakkingsmateriaal niet zomaar rondslingeren! Plasticfolies, plastic zakken, deeltjes uit piepschuim, enz. kunnen voor kinderen een gevaarlijk speelgoed worden.
• De bewakingscamera mag door de kleine deeltjes om veiligheidsredenen niet in handen van kinderen terechtkomen.
• Breng geen objecten door de openingen van de camera.
• Gebruik enkel accessoires die door de fabrikant zijn goedgekeurd. Sluit geen niet-compatibele producten aan.
• Respecteer de veiligheidsvoorschriften en de handleidingen van andere aangesloten apparaten.
• Controleer, voor de ingebruikname, het toestel op beschadigingen. Indien dit het geval is, het toestel nooit in gebruik nemen!
• Respecteer de grenzen van de bedrijfsspanning die in de technische gegevens weergegeven worden. Hogere spanningen kunnen het toestel beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Zorg er tijdens de installatie in een beschikbaar camerabewakingssysteem zeker voor dat alle componenten van het netspanningcircuit en laagspanningcircuit losgekoppeld zijn.

Indien u twijfelt, gelieve de montage, installatie en bekabeling niet zelf uit te voeren, maar doe een beroep op een vakman. Onjuiste en onprofessionele werkzaamheden aan het stroomnet of aan privé-installaties zijn niet alleen gevaarlijk voor u zelf, maar ook voor andere personen. Bekabel de installaties op die manier, zodat de netspanningcircuits en laagspanningscircuits steeds afzonderlijk gebeuren en op geen enkele plaats met elkaar verbonden zijn of door een defect verbonden kunnen worden.

Inhoud

1. Correct gebruik 43
2. Symboolverklaring 43
3. Levering....43
4. Kenmerken en functies ....43
5. Beschrijving van het toestel 44

5.1 Overzicht – typenummer....44
5.2 Uitpakken 44
5.3 Beschrijving van de camera....44

1. Montage 45

6.1 Monteren van de camera 45
6.2 Bekabeling 46
6.3 Stroomvoorziening 46
6.4 Aanbrengen van de videokabel....47
6.5 Oriënteren van de camera 47
6.6 Instellen van de zoomfactor 48

1. Onderhoud en reiniging....49

7.1 Functietest....49
7.2 Reiniging 49

1. Verwijdering 49

2. Technische gegevens ....50

1. Correct gebruik

De IR Mini Easy focus buitencamera is met een hoogwaardige beeldopnemer uitgerust. Deze wordt gebruikt voor een camerabewaking in verbinding met een opnametoestel of een bewakingsmonitor.

Een uitgebreide functiebeschrijving bevindt zich in hoofdstuk „4. Kenmerken en functies“.

Een andere toepassing als deze hierboven kan het product beschadigen, maar er bestaan nog andere gevaren. Elk ander gebruik is niet correct et leidt tot verlies van garantie; alle aansprakelijkheid wordt uitgesloten. Dit geldt ook, indien wijzigingen en/of veranderingen aan het product gedaan worden.

Lees aandachtig de volledige handleiding vooraleer u het product in gebruik neemt. De handleiding bevat belangrijke informatie omtrent de montage en de bediening.

2. Symboolverklaring

Het symbool met flits in een driehoek wordt gebruikt, wanneer er gevaar bestaat voor de gezondheid, door bijvoorbeeld een elektrische schok.

Een uitroepingsteken in een driehoek wijst op belangrijke instructies in deze handleiding. Deze moeten absoluut gerespecteerd worden.

Dit symbool is terug te vinden, indien er bijzondere tips en instructies voor de bediening gegeven worden.

3. Levering

• IR mini-buitencamera
• Muursteun/plafondsteun (reeds geïnstalleerd)
• Bevestigingsmateriaal (schroeven, plug, zeskantsleutel)
• Gebruikershandleiding

4. Kenmerken en functies

• Compacte buitencamera met infraroodfunctie voor nachtvisie
• Automatische activering van de IR-LED bij slechte lichtomstandigheden
• Van buiten instelbaar 5 - 15 mm motorzoomobjectief met Easy Focus-functie
• Gesynchroniseerde besturing van de intensiteit van de IR-LED door zoomfactor
• Dag-/nachtfunctie met elektromechanisch draaibaar IR-sperfilter
• Easy Plug-functie voor eenvoudige installatie van de camera
  • Verborgen kabelgeleiding
• Waterdichte camerabehuizing met beschermingsgraad IP66
• Inclusief 3-assige camerasteun (voorgeïnstalleerd)

5. Beschrijving van het toestel

5.1 Overzicht – typenummer

Artikelnummer TVCC40531
Resolutie 520 TVL
Objectief 5-15 mm
IR	√
IR-draaifilter (ICR)	√
Voedingsspanning	12VDC

5.2 Uitpakken

Terwijl u het toestel uitpakt, gelieve dit te doen met de grootste zorgvuldigheid.

Bij een eventuele beschadiging van de oorspronkelijke verpakking, gelieve eerst het toestel te testen. Indien het toestel beschadigingen weergeeft, gelieve ons dit terug te zenden in de verpakking en de leveringsdienst te verwittigen.

5.3 Beschrijving van de camera

(1) Camera met zonnekap

(2) Snelkoppeling tussen camera en camerahouder (Easy-Plug)

(3) Camerahouder

(4) Aansluitkabel

(5) Aansluiting voor videosignaal
(6) Aansluiting voor de voedingsspanning
(7) Zoom +
(8) Zoom -

6. Montage

6.1 Monteren van de camera

OPGELET!

Tijdens de montage moet de camera van de voedingsspanning afgekoppeld zijn.

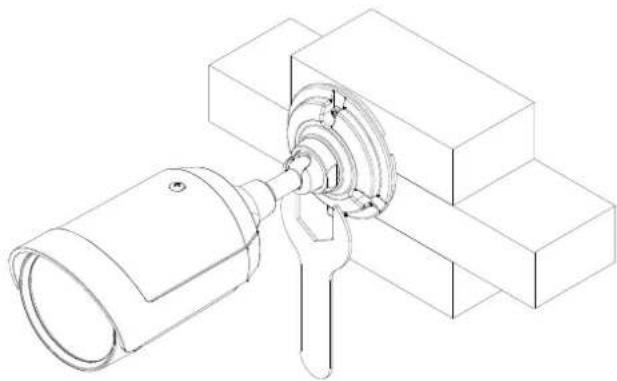

Instructie!

Het zonnescherm kan, indien nodig, door het lossen van de schroef aan de bovenkant van de camera, verwijderd worden.

6.1.1. Los eerst de schroef aan de bovenkant van de camerasteun door gebruik te maken van de geleverde zeskantsleutel.

Los vervolgens de moer in tegenwijzerzin door middel van een zeskantsleutel of een tang.

De cameramodule kan nu van de steun gehaald worden.

6.1.2. Plaats de camerasteun op een geschikte plaats, en voer de bekabeling uit zoals beschreven in punt 6.2.

Gebruik het geleverde bevestigingsmateriaal om de camera op de gewenste positie te bevestigen.

6.1.3. Let tijdens het monteren van de cameramodule op de camerasteun op de correcte oriëntatie van beide delen.

De binnenkant van de camera, alsook de voorzijde van de camerasteun, zijn op een bepaalde plaats afgevlakt. Deze posities moeten tijdens de montage op elkaar liggen.

Deze afgevlakte punten worden ook in het rood gemarkeerd!

Bevestig nu opnieuw de moer!

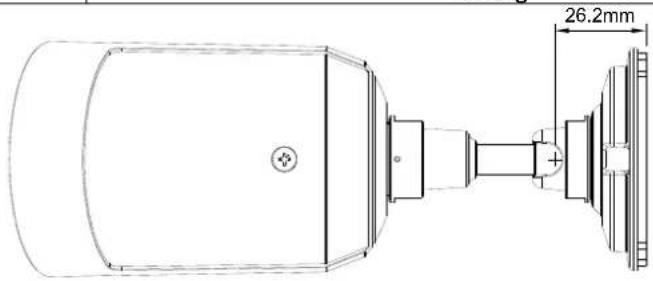

6.1.4. De moer aan de achterzijde van de steun bevestigt het kogelgewricht en zo ook de kijkrichting van de camera. Het richten van de camera gebeurt zoals beschreven in punt 6.5. Sluit van tevoren de camera aan de spanningsvoorziening en het displayapparaat aan.

Voor de bedrading bestaan er twee mogelijkheden:

Verborgen bekabeling

Voor een verborgen montage van de kabel wordt een opening met een overeenkomstige grootte geboord doorheen de bevestigingsplaats. Breng vervolgens de kabel door de opening, de camerasteun bedekt zo de kabel.

Zichtbare bekabeling

De kabeldoorvoering bevindt zich aan de zijkant van de grondplaat van de camerasteun.

6.3 Stroomvoorziening

Vooraleer u met de installatie begint, moet u er zeker van zijn dat de netspanning en de nominale spanning van de camera overeenstemmen.

(2) Stroomvoorziening 12VDC

TVCC40531

De camera's beschikken over een stroomvoorziening 12VDC. Gelieve te polariteit tijdens het aansluiten te respecteren. Voor het aansluiten is een stekker (DC-voeding 5.5mm x 2.1mm) voorzien.

6.4 Aanbrengen van de videokabel

Op het videosignaal van de camera naar een monitor of recorder door te sturen, moet aan de aansluiting „Video-OUT“ een coaxiale kabel van het type RG59 met BNC-connector (male) aangesloten worden. De lengte van de kabel tot het volgende toestel mag niet meer zijn dan 100 meter.

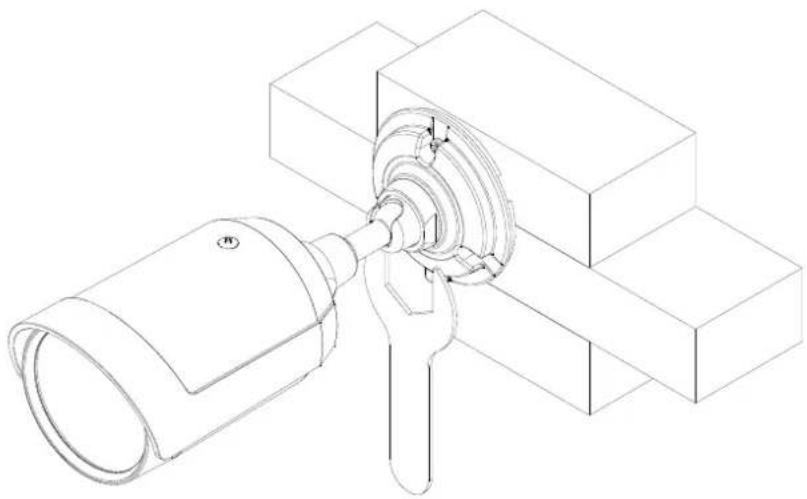

6.5 Oriënteren van de camera

Voor het richten van de camera dient u de schroef aan de grondplaat van de camerasteun te lossen door gebruik te maken van een schroevendraaier of een tang. Dit gebeurt door de schroef in tegenwijzerzin te draaien.

Het richten van de camera kan nu in 3 assen uitgevoerd worden.

Let na het richten van de camera erop dat de schroef met een geschikte schroevendraaier of een tang opnieuw aan te spannen.

6.6 Instellen van de zoomfactor

Ongeveer 15 minuten na het laatste gebruik van de knop 7/8 wordt de knopblokkering geactiveerd.

U heft de knopblokkering op door de knop 7/8 gedurende ongeveer 10 seconden ingedrukt te houden.

De zoomfactor wordt ingesteld met de twee knoppen aan de achterkant van de camera.

U bedient het apparaat als volgt:

Knop Duur Functie
Links (7) Langer dan 2 seconden		Inzoomen 1x (0x, 1x, 2x, 3x, 4x)
		Korter dan 1 seconde
Rechts (8) Langer dan 2 seconden		Uitzoomen 1x (4x, 3x, 2x, 1x, 0x)
		Korter dan 1 seconde
Links + Rechts (7+8)	Langer dan 3 seconden Zoom op 1x instellen

Ongeveer 15 minuten na het laatste gebruik van de knop 7/8 wordt de knopblokkering geactiveerd.

U heft de knopblokkering op door de knop 7/8 gedurende ongeveer 10 seconden ingedrukt te houden.

7. Onderhoud en reiniging

7.1 Functietest

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld bij beschadigingen van de kast.

Indien aangenomen kan worden, dat een gebruik zonder enig gevaar niet meer mogelijk is, moet het product buiten gebruik gesteld worden en beveiligd worden tegen een onopzettelijk gebruik.

Het is aan te nemen dat een gebruik zonder enig gevaar niet meer mogelijk is, indien:

• De camera zichtbare beschadigingen aantoont,
• De camera niet meer functioneert en
• na een langere opslag in ongunstige omstandigheden of
• na een moeilijk transport.

Opgelet:

Het product dient niet onderhouden te worden door u zelf. Er bevinden zich dus geen bestanddelen aan de binnenkant van het product die getest of onderhouden moeten worden, open het dus nooit.

7.2 Reiniging

Reinig het product met een proper, droog doekje. In geval van sterke verontreinigingen kan het doekje met lauw water nat gemaakt worden.

Zorg ervoor dat er geen vloeistoffen in het toestel komen, anders kan het toestel beschadigd worden. Gebruik geen chemische reinigers, want in het andere geval kan de oppervlakte van de kast beschadigd worden.

8. Verwijdering

Toestellen met dit kenteken behoren niet tot het gewone huisafval. Verwijder het product op het einde van zijn levensduur volgens de geldende wettelijke bepalingen.

Gelieve zich te wenden tot uw handelaar of verwijder de producten bij een locaal verzamelcentrum voor elektroschroot.

Typenummer TVCC40531
Videostandaard	PAL
TV-lijnen	520 TVL
Beeldregistratie	1/3" Sony Super HAD CCD
Pixels (totaal)	795(H) x 596(V)
Pixels (effectief)	752(H) x 582(V)
Signaalruisafstand	48 dB
Minimale verlichting (dag)	0,5 Lux @ F2.2, 30 IRE
Minimale verlichting (nacht)	0 Lux @ F2.2, 30 IRE (IR aan)
Dag/nacht	IR Sperfilter (ICR), kleur / Z/W
Aantal IR-LED's	21 LED's [∅ 5 mm]
Objectief (brandpuntafstand)	f=5-15 mm, F2.2, 5 niveaus (5,0 / 7,5 / 10,0 / 12,5 / 15,0 mm)
Horizontale beeldhoek	41°~19°
Synchronisatie	Intern
Versterkingsregeling (AGC)	AGC, Auto
Tegenlichtcompensatie (BLC)	Automatisch
Witbalans	AWB
Beschermingsklasse	IP66
Videosignaal	FBAS; 1,0V p-p, 75 Ohm
Bedrijfstemperatuur	-10°C ~ +50°C
Luchtvochtigheid	0~85%, niet-condenserend
Nominale voedingsspanning	12 VDC
Energieverbruik (zonder IR)	260 mA
Energieverbuik (met IR)	425 mA

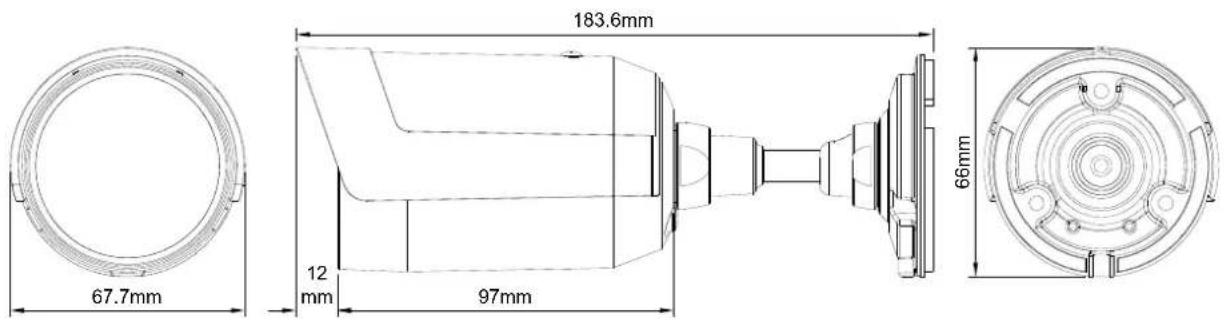

Afmetingen (BxHxD)	67,7 x 64.6 x 181 mm
Gewicht	400 g

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.

DK Redaktionel note
