INSTRUKCJA OBSŁUGI HDCC61510 ABUS
Polskie tłumaczenie oryginalnej niemieckiej instrukcji obsługi. Przechować do wykorzystania w przyszłości!
Wprowadzenie
Szanowna Klientko, Szanowny Kliencie!
Dziękujemy za zakup naszego produktu.
Urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:
Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!
Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!
Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.
W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej
Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na piśmie na adres podany na odwrocie niniejszego podręcznika.
ABUS Security-Center GmbH & Co. KG nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.
Firma ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu.
Treść niniejszego dokumentu nie jest objęta gwarancją.
Objaśnienie symboli
![]() | Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie zdrowia, np. w wyniku porażenia prądem elektrycznym. |
![]() | Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, których należy bezwzględnie przestrzegać. |
![]() | Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi. |
Ważne zasady bezpieczeństwa
![]() | Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze! |
![]() | Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne! |
Szanowna Klientko, Szanowny Kliencie, celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:
- Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
- Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
- Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.
- Urządzenie jest przewidziane do zastosowania we wnętrzach i na zewnątrz (IP66).
W czasie eksploatacji urządzenia należy unikać niżej wymienionych niekorzystnych warunków otoczenia:
- wilgoć lub zbyt wysoka wilgotność powietrza;
- skrajne zimno lub gorąco;
- bezpośrednie nasłonecznienie;
- zapylenie lub palne gazy, opary czy rozpuszczalniki;
- silne wibracje;
- silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.
- Nie należy instalować kamery na niestabilnych powierzchniach.
Ogólne zasady bezpieczeństwa:
- Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
- Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
- Nie wkładaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
- Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
- Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
- Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
- Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie prądem elektrycznym).
Zasady bezpieczeństwa
- Zasilanie elektryczne: Zwróć uwagę na podane na tabliczce znamionowej dane dotyczące napięcia zasilającego i zużycia prądu.
- Przeciążenie
Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne. - Czyszczenie
Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących. Przed czyszczeniem odłącz urządzenie od sieci.
Ostrzeżenia
Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!
-
Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej:
-
Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.
-
Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.
-
Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.
-
Nigdy nie otwieraj obudowy ani zasilacza.
- Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.
-
Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.
-
Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.
![]() | Instalując urządzenie w istniejącej instalacji wideomonitoringu, należy upewnić się, że wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia. |
![]() | W razie wątpliwości nie wykonywać montażu, instalacji i okablowania samodzielnie, lecz zlecić ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika, a także dla innych osób.Okablować instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia. |
Rozpakowanie
Podczas rozpakowywania urządzenia należy zachować szczególną ostrożność.

W razie stwierdzenia uszkodzenia oryginalnego opakowania najpierw sprawdź urządzenie. W razie stwierdzenia uszkodzeń urządzenia odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.
Spis treści
- Użytkowanie zgodne z przeznaczeniem....92
- Zakres dostawy....92
- Cechy i funkcje 92
- Opis kamery 93
- Montaż/instalacja 94
5.1. Montaż kamery....94
5.2. Ustawianie kamery....95
5.3. Zasilanie elektryczne....95
5.4. Montaż kabla wideo 95
5.5. Przełączanie między HD-TVI a analogowym wyjściem wideo 96 - Menu ekranowe....97
6.1. Otwieranie menu ekranowego (OSD) 97
6.2. Opis menu ekranowego (OSD)....97 - Konserwacja i czyszczenie ....102
7.1. Konserwacja....102
7.2. Czyszczenie....102 - Utylizacja 102
- Dane techniczne ....103
1. Użytkowanie zgodne z przeznaczeniem
Kamera jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Zapewnia obrazy wideo w rozdzielczości HD, a sygnał wyjściowy dostępny jest w formacie HD-TVI. Ta właściwość umożliwia zastosowanie tradycyjnych kabli koncentrycznych do transferu sygnału. Kamera służy do wideomonitoringu we współpracy z nagrywarką. Urządzenie jest przewidziane do zastosowania we wnętrzach i na zewnątrz.
2. Zakres dostawy
![]() | ![]() |
| Zewnętrzna kamera tubowa HD-TVI Vario | Zasady bezpieczeństwa |
![]() | ![]() |
| Narzędzia instalacyjne | Szablon wiercenia |
3. Cechy i funkcje
- Transmisja przez tradycyjną infrastrukturę CCTV (kabel koncentryczny do 500 m)
- Obiektyw Vario 2,8–12 mm
• Czujnik obrazowy 1/3"
• Diody IR LED do monitorowania nocą - Funkcja DNR zapewniająca obraz bez zakłóceń
- Funkcja DWDR do kompensacji kontrastów obrazu
- Obudowa kamery zabezpieczona przed czynnikami atmosferycznymi i uchwyt z wewnętrznym ułożeniem kabla (IP66)
4. Opis kamery

| 1 | uchwyt kamery |
| 2 | daszek przeciwsłoneczny |
| 3 | część środkowa kamery z ustawianiem zoomu/ostrości na spodzie |
| 4 | obiektyw |
| 5 diody LED podczerwieni | |
| 6 | analogowe wyjście wideo (BNC, do celów serwisowych, napis „CVBS”) |
| 7 | wyjście wideo HD-TVI (BNC, napis „TVI”) |
| 8 | złącze napięciowe (połączenie 2-stykowe, 12 V DC, 24 V AC) |
| 9 | HDCC61510: przełącznik między HD-TVI a analogowym wyjściem wideo |
| 10 | dżojstik do sterowania menu ekranowym (OSD) |
| 11 | dodatkowe złącze analogowego wyjścia wideo (adapter 2-stykowy w zakresie dostawy) |
| fokus | ustawianie ostrości |
| zoom | ustawianie zoomu |
5. Montaż/instalacja
5.1. Montaż kamery

UWAGA!
W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.
Należy korzystać z załączonego szablonu do wiercenia otworów mocujących. Jeżeli kabel ma być ułożony z boku, należy wykorzystać przewidziany do tego otwór w podkładce uchwytu. Należy używać dopasowanych do podłoża kołków rozporowych i wkrętów do zamocowania kamery.
Kabel można ułożyć z boku albo zamaskować w stropie lub w ścianie.

Następnie można dokonać opisanego w kolejnym kroku ustawienia kamery. Można przy tym podłączyć do kamery analogowy monitor testowy (tylko do celów testowych, w modelach 720p podłączany w miejsce sygnału HD-TVI). Podłączenie można wykonać albo za pomocą kabla przyłączeniowego kamery, albo na spodzie kamery za pomocą dostarczonego adaptera.

Po ustawieniu kamery należy ponownie dokręcić śruby ustalające.
5.2. Ustawianie kamery

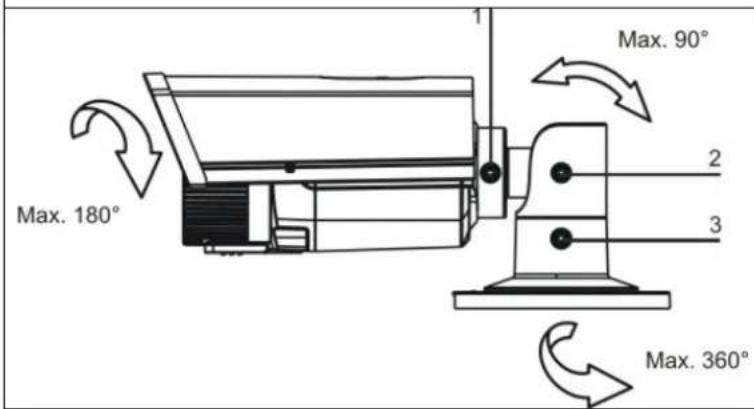

Moduł kamery można ustawiać w 3 osiach.

1: śruba ustalająca (obrót)
2: śruba ustalająca (przechylenie)
3: śruba ustalająca (przekręcanie)
Po ustawieniu kamery następuje ustawianie zoomu i ostrości. W tym celu dostępne są na spodzie kamery odpowiednie możliwości ustawiania.
| Zasięg IR zależy w znacznym stopniu od warunków lokalnych. Jeśli jakość odzwierciedlenia otoczenia w polu widzenia kamery nie jest dobra lub jeśli w maks. zasięgu podświetlenia nie znajduje się żaden obiekt, może to oznaczać, że jasność obrazu wideo w nocy jest zbyt niska. Skutkuje to znikomą użytecznością obrazu wideo.Ponadto podczas instalacji kamery należy uważać, aby w bezpośredniej bliskości okolicy pola widzenia kamery nie znajdowały się żadne obiekty (np. rynna dachowa lub ściana). W takiej sytuacji może dojść do odbicia światła IR od tych obiektów. Na obrazie wideo widoczne byłyby wtedy pierścieniowate miksowania obiektu w kierunku przeciwnym. |
5.3. Zasilanie elektryczne
| UWAGA!Przed przystąpieniem do wykonania instalacji należy upewnić się, że napięcie zasilające jest zgodne z napięciem znamionowym kamery. |
Kamery wymagają zasilania napięciem 12 V DC/24 V AC. Nie należy uwzględniać biegunowości zasilania napięciem stałym.
5.4. Montaż kabla wideo
Do transmisji sygnału wideo HD-SDI z kamery do nagrywarki konieczne jest podłączenie kabla koncentrycznego typu RG59 lub RG6 z wtykiem BNC (male, męski) do złącza z napisem „TVI”. Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).
Do analogowego wyjścia wideo (napis „CVBS”) można podłączyć kabel koncentryczny typu RG59 lub RG6. Długość kabla łączącego kamerę z następnym urządzeniem nie może przekraczać 100 metrów.
![]() | Aby zapewnić optymalną jakość transmisji sygnału HD-TVI, kabel nie może być w żadnym miejscu zagięty, zgnieciony, ani ułożony z zachowaniem zbyt małego promienia (min. promień wygięcia to 6 cm).Jeśli kabel jest uszkodzony lub uległ porowaceniu ze względu na starość, może mieć to również wpływ na jakość sygnału lub obrazu (np. zacienienie wokół krawędzi). |
5.5. Przełączanie między HD-TVI a analogowym wyjściem wideo
Na płytce obwodu drukowanego kamery znajduje się przełącznik, którym można włączyć albo wyjście HD-TVI, albo analogowe wyjście wideo.
Funkcja równoczesnego włączenia obydwu wyjść nie jest dostępna dla tego modelu.

W celu włączenia wyjścia HD-TVI należy po instalacji lub ustawieniu modułu kamery ustawić przełącznik w pozycji „TVI”.

6.1. Otwieranie menu ekranowego (OSD)
Menu ekranowe (OSD, On-Screen-Display) niniejszej kamery można otworzyć albo za pomocą dżojstika znajdującego się na spodzie kamery, albo przez ABUS HD-TVI DVR. W tej sytuacji należy posłużyć się instrukcją obsługi ABUS HD-TVI DVR.
6.2. Opis menu ekranowego (OSD)

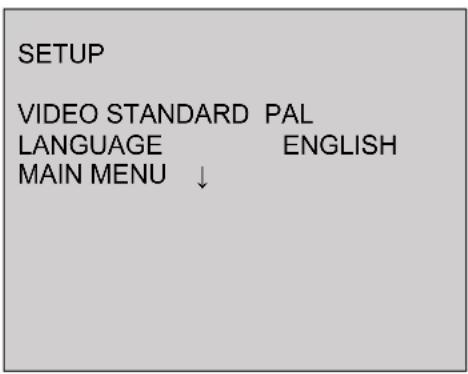

Po wciśnięciu przycisku sterowania menu OSD otwarte zostanie menu ekranowe OSD. Za pośrednictwem tego menu ekranowego można dokonać ustawień szczegółowych.

| Funkcja Opis | |
| VIDEO STANDARD Ustawienie standardu obrazu | |
| PAL:wyjście wideo i wyjście monitora serwisowego ustawione są standardowo na 50 Hz (np. 720p50, 1080p50 lub PAL)NTSC:wyjście wideo i wyjście monitora serwisowego ustawione są standardowo na 60 Hz (np. 720p60, 1080p60 lub NTSC) | |
| LANGUAGE | Ustawienie języka wyświetlanego w menu ekranowymMenu tego modelu kamery dostępne jest aktualnie tylko w języku angielskim. |
| MAIN MENU Rozszerzone ustawienia kamery | |
| Aby wywołać menu rozszerzonych ustawień kamery, należy wcisnąć przycisk ENTER. | |
MENU GŁÓWNE

AE
W tej opcji menu można dokonać ustawień naświetlania, np. czy kamera powinna przetwarzać wysokie kontrasty lub czy kamera wymaga specjalnych ustawień dla funkcji noktowizora.
| Funkcja Opis | |
| BRIGHTNESS (1~10): Ustawianie jasności obrazu | |
| AE MODE | GLOBAL AE: ogólne, automatyczne ustawienie naświetlania bez funkcji DWDRDWDR: automatyczne ustawienie naświetlania z funkcją DWDR. Funkcja DWDR służy do lepszego wyświetlania wysokich kontrastów obrazu.Korzystając z niej ciemne części obrazu zostaną rozjaśnione, a poziom jasności już jasnych części obrazu nie ulega zmianie. |
| AGC | Automatyczna regulacja wzmocnienia. Im wyższa wartość ustawienia, tym jaśniejszy jest obraz wideo w przypadku słabego oświetlenia i tym większe zakłócenia obrazu.OFF: wyłączonaLOW: niskaMIDDLE: średniaHIGH: wysoka |
| SENSE UP | (0~16): Ustawienie długiego czasu naświetlania. Długie naświetlanie każdego obrazu sprawia, że wykonane obrazy są jaśniejsze. Skutkuje to redukcją częstotliwości odświeżania obrazu (im dłuższe naświetlanie, tym niższa częstotliwość odświeżania obrazu)0: wyłączone2~16: czynnik x dłuższy czas naświetlania |
| RETURN | Powrót do poprzedniej strony menu |
WB
W tej opcji menu można dokonać ustawień kompensacji bieli.
| Funkcja Opis | |
| AUTO Automatyczna kompensacja bieli | |
| MANUAL | Ręczna kompensacja bieliRGAIN: współczynnik wzmocnienia udziału koloru czerwonego w obrazieBGAIN: współczynnik wzmocnienia udziału koloru niebieskiego w obrazieRETURN: powrót do poprzedniej strony menu |
DAY&NIGHT
W tej opcji menu można dokonać ustawień przełączania dzień/noc.
| Funkcja Opis | |
| SMART | Automatyczne włączenie/wyłączenie trybu dzień/noc. Wbudowany fotodetektor steruje przełączaniem w zależności od natężenia oświetlenia.INFRARED-LAMP: ON: diody IR LED włączone w trybie nocnym OFF: diody IR LED wyłączone w trybie nocnym SMART-IR (0~5): Im wyższa wartość, tym ciemniejsze są diody IR LED w bezpośredniej bliskości obiektów (redukcja natężenia światła IR).RETURN: powrót do poprzedniej strony menu |
| COLOR Kamera stale pozostaje w trybie kolorowym. Filtr obrotowy podczerwieni usytuowany jest stale przed obiektywem, a diody IR LED są stale wyłączone. | |
| B/W | Kamera stale pozostaje w trybie biało-czarnym. Filtr obrotowy podczerwieni ma stałą odległość od obiektywu. Diody IR LED są automatycznie włączane i wyłączane za pomocą fotodetektora. |
VIDEO SETTING
W tej opcji menu można dokonać ogólnych ustawień obrazu, jak np. kontrastu lub odbicia lustrzanego obrazu wideo.
| Funkcja Opis | |
| CONTRAST (1~10): Ustawienie kontrastu obrazu | |
| SHARPNESS | Tą funkcją można w sposób elektroniczny zmienić wyświetlanie ostrości obrazu.EDGE (1~10): zmiana wyświetlania krawędzi w jasnych częściach obrazuDETAIL (1~10): zmiana ustawień ostrości obrazuRETURN: powrót do poprzedniej strony menu |
| COLOR GAIN (1~10): nasycenie obrazu wideo | |
| 3DNR | Ustawienie funkcji redukcji zakłóceń. Im wyższa ustawiona wartość, tym więcej zakłóceń zostaje usuniętych z obrazu wideo za pośrednictwem oprogramowania.OFF: wyłączonaLOW: niskaMIDDLE: średniaHIGH: wysoka |
| MIRROR Odbicie lustrzane obrazu wideoOFF: wyłączonaHV: poziome i pionowe odbicie lustrzane obrazuV: pionowe odbicie lustrzaneH: poziome odbicie lustrzane | |
| RETURN Powrót do poprzedniej strony menu | |
FUNCTION
| Funkcja Opis | |
| DETECTION Opcja nie jest stosowana | |
| MASKING | Ustawienie maskowania stref prywatnych. Można zdefiniować do 8 stref prywatnych o dowolnej wielkości i pozycji.COLOR: ustawienie koloru wszystkich masekAREA NO. 0~7: ustawienie konkretnej maskiSTATUS: ON: maska włączonaOFF: maska wyłączonaHORIZON. SIZE: wielkości maski w poziomieVERTICAL SIZE: wielkości maski w pionieHORIZON. MOVE: pozycja początkowa maski w poziomieVERTICAL MOVE: w pionie |
| ZOOM IN | (50/60/70/80/90/100)Funkcja zoomu cyfrowego. Wartość 100 oznacza, że nie ustawiono żadnego zoomu cyfrowego. Wartość 50 oznacza, że 50% obrazu patrząc od jego środka wyświetlane jest jako obraz z kamery. |
| RETURN Powrót do poprzedniej strony menu | |
RESET
| Funkcja Opis | |
| RESET | Przywrócenie ustawień fabrycznych dla wszystkich ustawień kamery w menu głównym |
SAVE&EXIT
| Funkcja Opis | |
| SAVE | Zapisywanie wszystkich ustawień i opuszczanie menu OSD |
| EXIT Opuszczenie menu OSD | |
7. Konserwacja i czyszczenie
7.1. Konserwacja
Należy regularnie sprawdzać bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.
Jeżeli istnieją powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, wycofaj produkt z eksploatacji i zabezpiecz go przed przypadkowym uruchomieniem.
Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:
- urządzenie ma widoczne uszkodzenia,
- urządzenie nie działa.

Pamiętaj, że:
Produkt nie wymaga konserwacji ze strony użytkownika. Nie ma on części wymagających sprawdzania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.
7.2. Czyszczenie
Produkt należy czyścić czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.
Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).
8. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku z ochroną środowiska urządzenie należy zutylizować po upływie okresu jego żywotności zgodnie z obowiązującymi przepisami prawnymi, oddzielnie od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiórki w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dodatkowe informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.
9. Dane techniczne
| Numer modelu HDCC61510 | |
| Czujnik obrazowy 1/3" Progressive | Scan CMOS |
| Typ kamery tubowa Vario | |
| Rozdzielczość | 720p25, |
| Elementy obrazowe (efektywne) 19 | 20 (H) × 1080 (V) |
| Obiektyw 2,8–12 mm, obiektyw ogniskowy Vario | |
| Kąt widzenia w poziomie 32°–78° | |
| Przełączanie dzień/noc | Elektromechaniczny filtr IR-Cut |
| Minimalne oświetlenie (kolor) 0,1 luksa | |
| Minimalne oświetlenie (cz-b) | 0,001 luksa (wł. integracja obrazu) |
| Minimalne oświetlenie (IR) 0 luksów | |
| Integracja obrazu 2x–16x | |
| Redukcja zakłóceń | 3D DNR |
| Elektroniczna regulacja migawki | 1/50 s do 1/50 000 s |
| Sterowanie kamerą | Menu ekranowe (OSD) |
| Kompensacja oświetlenia konturowego | DWDR |
| Maskowanie stref prywatnych | 8 obszarów z dowolną konfiguracją |
| Zoom cyfrowy | Tak |
| System wideo | HD-TVI |
| Diody IR LED | 42 |
| Zasięg IR | 40 m |
| Smart IR | Tak |
| Złącza | sygnał wideo (HD-TVI, BNC), sygnał wideo (FBAS, BNC), napięcie zasilające |
| Napięcie zasilające | 12 V DC ± 10%, 24 V AC ± 10% |
| Pobór prądu | maks. mA (maks. W)-20°C–+60°C |
| Temperatura pracy | |
| Wilgotność powietrza | maks. 90% |
| Wymiary (dł. x szer. x wys.) | 267 x 92 x 115 mm |
| Masa | 900 g |
| Numer modelu HDCC62510 | |
| Czujnik obrazowy 1/3" Progressive | Scan CMOS |
| Typ kamery tubowa Vario | |
| Rozdzielczość | 1080p25, |
| Elementy obrazowe (efektywne) 19 | 20 (H) × 1080 (V) |
| Obiektyw 2,8–12 mm, obiektyw ogniskowy Vario (ręczny) | |
| Ogniskowanie | ręczne, ze wskazaniem najwyższej wartości ostrości przez OSD |
| Kąt widzenia w poziomie 32°–92° | |
| Przełączanie dzień/noc | Elektromechaniczny filtr IR-Cut |
| Minimalne oświetlenie (kolor) 0,1 luksa | |
| Minimalne oświetlenie (cz-b) | 0,001 luksa (wł. integracja obrazu) |
| Minimalne oświetlenie (IR) 0 luksów | |
| Integracja obrazu 2x–16x | |
| Redukcja zakłóceń | 2D DNR/3D DNR |
| Elektroniczna regulacja migawki 1/25 s do 1/50 000 s | |
| Sterowanie kamerą | Menu ekranowe (OSD) |
| Kompensacja oświetlenia konturowego | DWDR, BCL, HSBLC |
| Maskowanie stref prywatnych | 8 obszarów z dowolną konfiguracją |
| Zoom cyfrowy | Tak |
| System wideo | HD-TVI |
| Diody IR LED | tak, LED zasilania |
| Zasięg IR | 40 m |
| Smart IR | Tak |
| Złącza | sygnał wideo (HD-TVI, BNC), sygnał wideo (FBAS, BNC), napięcie zasilające |
| Napięcie zasilające | 12 V DC ± 10%, 24 V AC ± 10% |
| Pobór prądu | maks. mA (maks. W) |
| Temperatura pracy | -20°C–+60°C |
| Wilgotność powietrza | maks. 90% |
| Wymiary (dł. x szer. x wys.) | 300 x 100 x 107 mm |
| Masa | 1100 g |

Zasięg IR zależy w znacznym stopniu od warunków lokalnych. Jeśli jakość odzwierciedlenia otoczenia w polu widzenia kamery nie jest dobra lub jeśli w maks. zasięgu podświetlenia nie znajduje się żaden obiekt, może to oznaczać, że jasność obrazu wideo w nocy jest zbyt niska. Skutkuje to znikomą użytecznością obrazu wideo.
Ponadto podczas instalacji kamery należy uważać, aby w bezpośredniej bliskości okolicy pola widzenia kamery nie znajdowały się żadne obiekty (np. rynna dachowa lub ściana). W takiej sytuacji może dojść do odbicia światła IR od tych obiektów. Na obrazie wideo widoczne byłyby wtedy pierścieniowate miksowania obiektu w kierunku przeciwnym.
HDCC61510

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.
Przedruk, także we fragmentach, zabroniony.
Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.
Zmiany techniczne i zmiany wyposażenia zastrzeżone
