Produkttyp	Innen-/Außenüberwachungskamera
Auflösung	1080p Full HD (1920x1080 Pixel)
Blickwinkel	120° (diagonal)
Nachtsicht	Ja, bis zu 30 Meter (integrierte IR-LEDs)
Schutzart	IP67 (wasserdicht, wetterbeständig)
Stromversorgung	12 V DC / PoE (Power over Ethernet)
Stromverbrauch	6 W (max)
Abmessungen (L x B x H)	150 x 120 x 100 mm
Gewicht	500 g
Betriebstemperatur	-20°C bis +50°C
Konnektivität	BNC (HD-TVI), Ethernet RJ45, Audioausgang
Bewegungserkennung	Ja, integriert mit programmierbaren Zonen
Aufzeichnung	Erfordert DVR- oder NVR-Rekorder (nicht im Lieferumfang)
Wartung und Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch; überprüfen Sie die Kabel regelmäßig
Sicherheit	Passwortschutz, Verschlüsselung der Videostreams
Ersatzteile	Erhältlich: Kabel, Halterungen, Netzteil (Kontaktieren Sie den ABUS Kundendienst)
Reparierbarkeit	Reparatur durch einen autorisierten Techniker möglich; Ersatzteile verfügbar
Garantie	2 Jahre (ABUS Standard)

Häufig gestellte Fragen - HDCC61510 ABUS

Wie schließe ich die Kamera HDCC61510 an einen Rekorder an?

Verwenden Sie ein BNC-Koaxialkabel für das HD-TVI-Video und ein 12V-Stromkabel oder ein Ethernet-Kabel für PoE. Verbinden Sie den BNC-Ausgang der Kamera mit dem BNC-Eingang des kompatiblen DVR- oder NVR-Rekorders.

Ist die Kamera mit PoE-Stromversorgung kompatibel?

Ja, das Modell HDCC61510 unterstützt PoE (802.3af). Sie können es daher über einen PoE-Switch oder PoE-Injektor mit Strom versorgen, was die Installation vereinfacht.

Wie weit reicht die Nachtsicht?

Die Infrarot-Nachtsicht reicht bis zu 30 Meter bei völliger Dunkelheit. Die IR-LEDs schalten sich automatisch ein, wenn die Helligkeit unzureichend ist.

Kann ich diese Kamera im Außenbereich verwenden?

Ja, sie hat die Schutzart IP67, was sie wasserdicht und staubresistent macht. Sie kann problemlos im Freien installiert werden.

Wie konfiguriere ich die Bewegungserkennung?

Schließen Sie die Kamera an einen DVR/NVR an und rufen Sie über die Benutzeroberfläche das Konfigurationsmenü auf. Sie können empfindliche Zonen festlegen und die Erkennungsempfindlichkeit anpassen.

Wie schwer ist die Kamera?

Die Kamera wiegt etwa 500 Gramm, was sie einfach an einer Wand- oder Deckenhalterung zu installieren macht.

Ist die Kamera mit einem Mikrofon ausgestattet?

Ja, sie verfügt über einen Audioeingang und kann Ton aufnehmen. Je nach Version können Sie ein externes Mikrofon anschließen oder das integrierte Mikrofon verwenden.

Wie reinige ich die Linse der Kamera?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht angefeuchtet ist (Wasser oder Reinigungslösung für Optiken). Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Was tun, wenn die Kamera nicht angeht?

Überprüfen Sie die Stromversorgung (12V-Kabel oder PoE-Ethernet). Stellen Sie sicher, dass das Netzteil funktioniert und das Kabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den ABUS-Support.

Wo finde ich Ersatzteile für diese Kamera?

Ersatzteile (Kabel, Halterungen, Netzteil) sind über den ABUS-Kundendienst oder autorisierte Händler erhältlich. Besuchen Sie die offizielle Website für die Referenzen.

BEDIENUNGSANLEITUNG HDCC61510 ABUS

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen.

Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
• Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP66) konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
  • Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch.
2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
3. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

3. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

4. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

5. Öffnen Sie niemals das Gehäuse oder das Netzteil.

6. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

7. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

8. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....8
2. Lieferumfang 8
3. Merkmale und Funktionen ....8
4. Beschreibung der Kamera 9
5. Montage / Installation 10
   5.1. Montage der Kamera 10
   5.2. Ausrichtung der Kamera 11
   5.3. Stromversorgung....11
   5.4. Anbringung des Video-Kabels....11
   5.5. Umschaltung zwischen HD-TVI und alalogem Videoausgang 12
6. Bildschirmmenü....13
   6.1. Öffnen des Bildschirmmenüs (OSD)....13
   6.2. Beschreibung des Bildschirmmenüs (OSD)......13
7. Wartung und Reinigung 18
   7.1. Wartung....18
   7.2. Reinigung....18
8. Entsorgung....18
9. Technische Daten....19

1. Bestimmungsgemäße Verwendung

Diese Kamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Sie liefert Videobilder in HD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät. Das Gerät ist für den Einsatz im Innen- und Außenbereich konzipiert.

2. Lieferumfang

Außen HD-TVI Vario Tube	Sicherheitshinweise
Installationswerkzeug	Bohrschablone

3. Merkmale und Funktionen

• Übertragung über herkömmliche CCTV Infrastruktur (Koaxialkabel bis zu 500 Meter)
  • Vario Objektiv 2.8 – 12 mm
  • 1/3" CMOS Bildaufnehmer
  • IR LEDs für Nachtsicht
  • DNR für rauschfreie Bilder
• DWDR Funktion zum Ausgleich von Bildkontrasten
• Wettergeschütztes Kameragehäuse und Halter mit innen liegender Kabelführung (IP66)

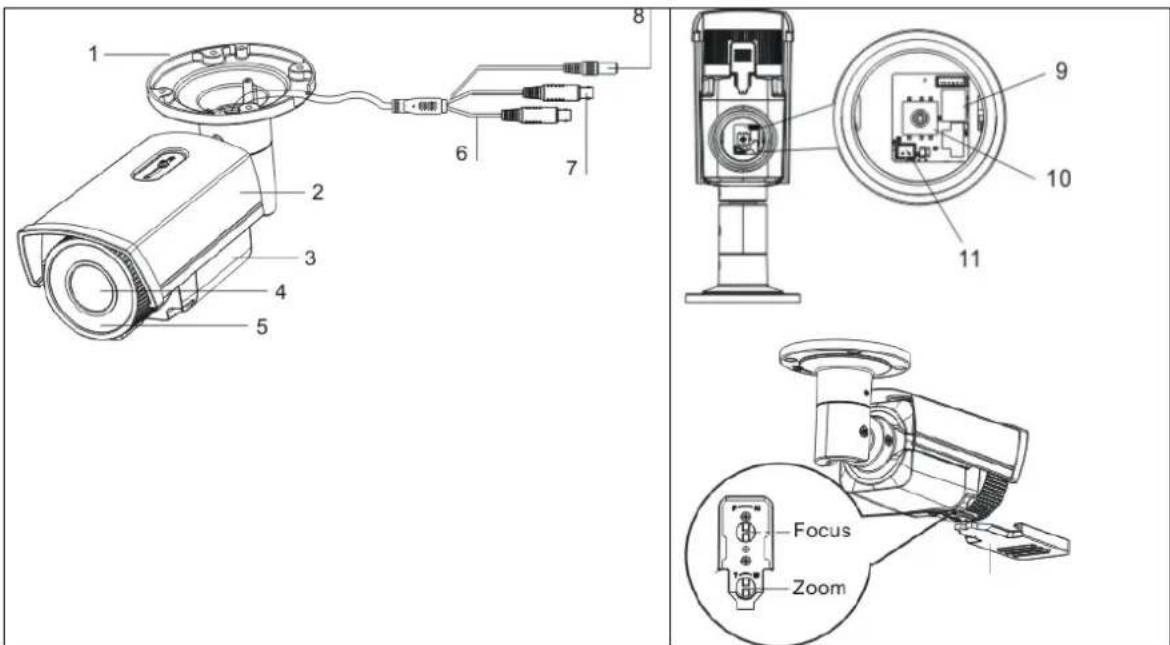

4. Beschreibung der Kamera

1	Kamerahalterung
2	Sonnendach
3	Kameramittelteil, mit Zoom- und Fokuseinstellung an der Unterseite
4	Objektiv
5	Infrarot LEDs
6	Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“)
7	HD-TVI Videoausgang (BNC, Aufdruck „TVI“)
8	Spannungsanschluss (2-Pin Anschluss, 12 VDC, 24 VAC)
9	HDC C61510: Umschalter zwischen HD-TVI und alalogem Videoausgang
10	Joystick für die Steuerung des Bildschirmmenüs (OSD)
11	Zusätzlicher Anschluss für analogen Videoausgang (2-Pin Adapter im Lieferumfang)
Focus	Fokuseinstellung
Zoom	Zoomeinstellung

5. Montage / Installation

5.1. Montage der Kamera

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Verwenden Sie die beigelegt Bohrschablone für die Bohrung der Befestigungslöcher. Für eine seitliche Kabelführung ist an der Halterbodenplatte eine Öffnung vorgesehen. Verwenden Sie für den Untergrund geeignete Dübel und Schrauben für die Fixierung der Kamera.

Die Kabelführung kann entweder seitlich oder verdeckt in die Decke bzw. Wand erfolgen.

Nun kann die im nächsten Schritt beschriebene Ausrichtung der Kamera erfolgen. Dabei kann ein analoger Testmonitor an die Kamera angeschlossen werden (nur für Testzwecke, bei 720p Modellen an Stelle des HD-TVI Signals aktivierbar). Der Anschluss erfolgt entweder am Anschlusskabel der Kamera oder über einen mitgelieferten Adapter an der Unterseite der Kamera.

Ziehen Sie nach Ausrichtung der Kamera die Fixierschrauben wieder fest.

5.2. Ausrichtung der Kamera

Das Kameramodul kann in 3 Achsen ausgerichtet werden.
1 Max. 90° 2 3 Max. 180° Max. 360°	1: Fixierschraube (Rotation) 2: Fixierschraube (Neigen) 3: Fixierschraube (Drehen)

Nach Ausrichtung der Kamera erfolgt die Zoom- und Fokuseinstellung. Dazu stehen an der Unterseite der Kamera entsprechende Einstellmöglichkeiten zur Verfügung.

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max.Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

5.3. Stromversorgung

ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.

Die Kameras erfordern eine 12 VDC oder 24 VAC Spannungsversorgung. Die Polarität der Gleichspannungsversorgung ist nicht zu beachten!

5.4. Anbringung des Video-Kabels

Um das HD-TVI Videosignal der Kamera an einen Rekorder zu übertragen, muss ein Koaxialkabel vom Typ RG59 oder RG6 mit BNC-Stecker (male, männlich) an den Anschluss mit dem Aufdruck „TVI“ angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 500 Meter (RG6) bzw. 300 Meter (RG59) nicht übersteigen.

An den analogen Videoausgang (Aufdruck „CVBS“) kann ein Koaxialkabel von Typ RG59 oder RG6 angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 100 Meter nicht übersteigen.

Um eine optimale Qualität der Übertragung des HD-TVI Signals zu gewährleisten ist es nötig, dass das Kabel an keiner Stelle geknickt, gequetscht oder in einem zu geringen Radius verlegt wird (min. Biegeradius 6 cm).Falls das Kabel beschädigt oder durch den Alterungsprozess porös geworden ist, dann kann sich das ebenfalls auf die Signal- bzw. Bildqualität auswirken (z.B. Schattenbildung um Kanten).

5.5. Umschaltung zwischen HD-TVI und alalogem Videoausgang

Auf der Platine des Kameramoduls befindet sich ein Umschalter, welcher entweder den HD-TVI Ausgang oder den analogen Videoausgang aktiviert.

Bei diesem Modell ist es nicht möglich, beide Ausgänge gleichzeitig zu aktivieren.

Bitte stellen Sie den Umschalter nach der Installation bzw. Ausrichtung des Kameramoduls auf die Position „TVI“, damit der HD-TVI Ausgang aktiviert ist.

6.1. Öffnen des Bildschirmmenüs (OSD)

Das Bildschirmmenü (OSD, On-Screen-Display) dieser Kamera kann entweder über den an der Unterseite befindlichen Joystick oder über den ABUS HD-TVI DVR geöffnet werden. Ziehen Sie dazu die Bedienungsanleitung des ABUS HD-TVI DVR heran.

6.2. Beschreibung des Bildschirmmenüs (OSD)

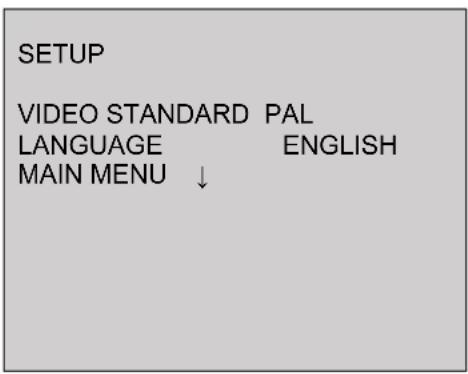

Durch Drücken auf die Taste für die OSD-Menü Steuerung öffnen Sie das OSD Bildschirmmenü. Über dieses Bildschirmmenü können detailliert Einstellungen vorgenommen werden.

Funktion Beschreibung
VIDEO STANDARD Einstellung für den VideostandardPAL: Videoausgang und Servicemonitorausgang sind auf 50 HzStandard eingestellt (z.B. 720p50 oder 1080p50 bzw. PAL)NTSC: Videoausgang und Servicemonitorausgang sind auf 60 HzStandard eingestellt (z.B. 720p60 oder 1080p60 bzw. NTSC)
LANGUAGE Einstellung der angezeigten Sprache des BildschirmmenüsAktuell steht für dieses Kameramodell nur die Menüsprache Englisch zur Verfügung.
MAIN MENU Erweiterte KameraeinstellungenDrücken Sie die Taste ENTER, um das Menü mit den erweiterten Kameraeinstellungen aufzurufen.

HAUPTMENÜ

SETUP
AE	↓
WB	AUTO
DAY&NIGHT	SMART↓
VIDEO SETTING ↓
FUNCTION	↓
RESET
SAVE&EXIT	SAVE

AE

In diesem Menüpunkt werden allgemeine Belichtungseinstellungen eingestellt, z.B. ob die Kamera hohe Kontraste verarbeiten soll, oder die Kamera spezielle Einstellungen für die Nachtsicht benötigt.

Funktion Beschreibung
BRIGHTNESS (1~10): Einstellung der Bildhelligkeit
AE MODE GLOBAL AE: Generelle automatische Belichtungseinstellung ohne DWDR-FunktionDWDR: Automatische Belichtungseinstellung mit DWDR-Funktion. Die DWDR-Funktion dient zur verbesserten Darstellung von hohen Bildkontrasten. Dabei werden dunkle Bereiche im Videobild aufgehellt, wobei helle Bereiche in der Helligkeit konstant gehalten werden.
AGC Automatische Verstärkungsregelung. Je höher die Einstellung desto heller erscheint das Videobild bei niedrigen Beleuchtungsverhältnissen, doch umso höher ist das Bildrauschen.OFF: DeaktiviertLOW: NiedrigMIDDLE: MittelHIGH: Hoch
SENSE UP (0~16): Einstellung für die Langzeitbelichtung. Durch längere Belichtung jedes einzelnen Bildes erscheint das resultierende Bild heller. Dies hat eine Reduktion der Bildrate zur Folge (je länger die Belichtung, desto niedriger ist die Bildrate)0: deaktiviert2~16: Um Faktor x längere Belichtung
RETURN	Zurück zur vorherigen Menüseite

WB

In diesem Menüpunkt werden Einstellungen zum Weißabgleich vorgenommen.

Funktion Beschreibung
AUTO	Automatischer Weißabgleich
MANUAL	Manueller WeißabgleichRGAIN: Verstärkungsfaktor für den Rotanteil im BildBGAIN: Verstärkungsfaktor für den Blauanteil im BildRETURN: Zurück zur vorherigen Menüseite

DAY&NIGHT

In diesem Menüpunkt wird der Modus für die Tag-/Nachtumschaltung eingestellt.

Funktion Beschreibung
SMART	Automatische Aktivierung/Deaktivierung des Tag- oder Nachtmodus Der integrierte Lichtsensor steuert die Umschaltung je nach Beleuchtungsstärke.INFRARED-LAMP: ON: IR LEDs im Nachtmodus aktivOFF: IR LEDs im Nachtmodus deaktivSMART-IR (0~5): Je höher der Wert, desto dunkler sind bei sehr nahen Objekten die IR LEDs (Reduktion der IR Lichtstärke).RETURN: Zurück zur vorherigen Menüseite
COLOR Die Kamera bleibt dauerhaft im Farbmodus. Der Infrarot-Schwenkfilter bleibt dauerhaft vor dem Objektiv, und die IR LEDs sind dauerhaft aus.
B/W Die Kamera bleibt dauerhaft im Schwarz/Weiß-Modus. Der Infrarot-Schwenkfilter ist dauerhaft vom Objektiv entfernt. Die IR LEDs werden automatisch durch den Lichtsensor gesteuert an- oder abgeschaltet.

VIDEO SETTING

In diesem Menüpunkt werden allgemeine Bildeinstellungen wie z.B. Kontrast oder Spiegelung des Videobildes vorgenommen.

Funktion Beschreibung
CONTRAST	(1~10): Einstellung für den Bildkontrast
SHARPNESS	Mit dieser Funktion kann elektronisch die Wahrnehmung der Bildschärfe verändert werden.EDGE (1~10): Veränderung der Kantendarstellung in hellen BereichenDETAIL (1~10): Veränderung der Schärfeeinstellung des BildesRETURN: Zurück zur vorherigen Menüseite
COLOR GAIN	(1~10): Sättigung des Videobildes

3DNR Einstellung für die Rauschunterdrückungsfunktion. Je höher dereingestellte Wert, desto mehr Rauschen wird aus dem Videobildsoftwaretechnisch entfernt.OFF: DeaktiviertLOW: NiedrigMIDDLE: MittelHIGH: Hoch

MIRROR Spiegelung des VideobildesOFF: DeaktiviertHV: Horizontale und vertikale BildspiegelungV: Vertikale BildspiegelungH: Horizontale Bildspiegelung

RETURN Zurück zur vorherigen Menüseite

FUNCTION

Funktion Beschreibung
DETECTION	Nicht verwendetDie interne Bewegungserkennung der Kamera ist per Standard in der Prozessorplattform integriert. Dieser Kameratyp verfügt aber über keine Schnittstelle (z.B. Alarmausgang), um diese Funktion zu nutzen.
MASKING Einstellungen für die Privatzonenmaskierung. Es können max. 8Privatzonen frei in Größe und Position definiert werden.COLOR: Einstellung für die Farbe aller MaskenAREA NO. 0~7: Einstellung der jeweiligen MaskeSTATUS: ON: Maske aktivOFF: Maske deaktivHORIZON. SIZE: Horizontale Größe der MaskeVERTICAL SIZE: Vertikale Größe der MaskeHORIZON. MOVE: Horizontale Startposition der MaskeVERTICAL MOVE: Vertikale
ZOOM IN	(50 / 60 / 70 / 80 / 90 / 100)Digitale Zoomfunktion. Der Wert 100 bedeutet, dass kein digitaler Zoom eingestellt ist. Der Wert 50 bedeutet, dass 50% des Bildes, gesehen von der Bildmitte aus, als Kamerabild dargestellt werden.
RETURN Zurück zur vorherigen Menüseite

RESET

Funktion Beschreibung
RESET Zurücksetzen aller Kameraeinstellungen im Hauptmenü auf Werkseinstellungen

SAVE&EXIT

Funktion Beschreibung
SAVE Speichern aller Einstellungen und Verlassen des OSD Menüs
EXIT Verlassen des OSD Menüs

7. Wartung und Reinigung

7.1. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

7.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

8. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

9. Technische Daten

Modelnummer HDCC61510
Bildaufnehmer 1/3" Progressive Scan CMOS
Kameratyp	Vario
Auflösung	720p25,
Bildelemente (effektiv) 1920 (H) × 1080 (V)
Objektiv 2,8 – 12 mm, Vario-Fokal Objektiv
Horizontaler Blickwinkel 32° - 78°
Tag-/Nachtumschaltung	Elektromechanischer IR-Cut Filter
Mindestbeleuchtung (Farbe) 0,1 Lux
Mindestbeleuchtung (S/W) 0,001 Lux (Bildintegration an)
Mindestbesleuchtung (IR) 0 Lux
Bildintegration 2x – 16x
Rauschunterdrückung	3D
Electronic-Shutter-Regelung 1/50 s to 1/50,000 s
Kamerasteuerung	On-Screen-Display (OSD)
Gegenlichtkompensation	DWDR
Privatzonenmaskierung	8 frei konfigurierbare Bereiche
Digitaler Zoom	Ja
Videosystem	HD-TVI
IR LEDs	42
IR Reichweite	40 m
Smart IR	Ja
Anschlüsse	Videosignal (HD-TVI, BNC), Videosignal (FBAS, BNC), Spannungsversorgung
Spannungsversorgung	12 VDC ± 10%, 24 VAC ± 10%
Stromaufnahme Max. mA (max. W)
Betriebtemperatur	-20°C – +60°C
Luftfeuchtigkeit	Max. 90%
Abmessungen (LxBxH)	267 x 92 x 115 mm
Gewicht	900 g

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.

Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

HDCC61510

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

DUITSLAND

9. Technische gegevens

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

UK Imprint
