Producttype	Binnen-/buitenbewakingscamera
Resolutie	1080p Full HD (1920x1080 pixels)
Kijkhoek	120° (diagonaal)
Nachtzicht	Ja, tot 30 meter (geïntegreerde IR-LED's)
Beschermingsgraad	IP67 (waterdicht, bestand tegen weersinvloeden)
Voeding	12 V DC / PoE (Power over Ethernet)
Stroomverbruik	6 W (max)
Afmetingen (L x B x H)	150 x 120 x 100 mm
Gewicht	500 g
Bedrijfstemperatuur	-20°C tot +50°C
Connectiviteit	BNC (HD-TVI), Ethernet RJ45, audio-uitgang
Bewegingsdetectie	Ja, geïntegreerd met programmeerbare zones
Opname	Vereist een DVR- of NVR-recorder (niet inbegrepen)
Onderhoud en reiniging	Reinig de lens met een zachte, droge doek; controleer de kabels periodiek
Beveiliging	Wachtwoordbeveiliging, versleuteling van videostreams
Reserveonderdelen	Beschikbaar: kabels, beugels, voeding (neem contact op met ABUS-klantenservice)
Repareerbaarheid	Reparatie mogelijk door een erkende technicus; reserveonderdelen beschikbaar
Garantie	2 jaar (standaard ABUS)

Veelgestelde vragen - HDCC61510 ABUS

Hoe sluit ik de HDCC61510-camera aan op een recorder?

Gebruik een BNC-coaxkabel voor HD-TVI-video en een 12V-voedingskabel of een Ethernet-kabel voor PoE. Sluit de BNC-uitgang van de camera aan op de BNC-ingang van de compatibele DVR- of NVR-recorder.

Is de camera compatibel met PoE-voeding?

Ja, de HDCC61510 ondersteunt PoE (802.3af). U kunt hem dus voeden via een PoE-switch of PoE-injector, wat de installatie vereenvoudigt.

Wat is het bereik van het nachtzicht?

Het infrarood nachtzicht reikt tot 30 meter in volledige duisternis. De IR-LED's worden automatisch geactiveerd wanneer de helderheid onvoldoende is.

Kan ik deze camera buitenshuis gebruiken?

Ja, het heeft een beschermingsgraad IP67, waardoor het waterdicht en stofbestendig is. Het kan probleemloos buitenshuis worden geïnstalleerd.

Hoe stel ik bewegingsdetectie in?

Sluit de camera aan op een DVR/NVR en ga naar het configuratiemenu via de interface. U kunt gevoelige zones instellen en de detectiegevoeligheid aanpassen.

Wat is het gewicht van de camera?

De camera weegt ongeveer 500 gram, waardoor hij eenvoudig te installeren is op een muurbeugel of aan het plafond.

Is de camera uitgerust met een microfoon?

Ja, het heeft een audio-ingang en kan geluid opnemen. U kunt een externe microfoon aansluiten of de ingebouwde microfoon gebruiken, afhankelijk van de versie.

Hoe reinig ik de lens van de camera?

Gebruik een zachte, niet-pluizende doek licht bevochtigd met water of een optische reinigingsoplossing. Gebruik nooit schurende middelen of oplosmiddelen.

Wat te doen als de camera niet aangaat?

Controleer de voedingsaansluiting (12V-kabel of PoE-Ethernet). Zorg ervoor dat de voedingsadapter werkt en de kabel niet beschadigd is. Als het probleem aanhoudt, neem dan contact op met ABUS-ondersteuning.

Waar vind ik reserveonderdelen voor deze camera?

Reserveonderdelen (kabels, beugels, voeding) zijn verkrijgbaar via de ABUS-klantenservice of erkende verkopers. Raadpleeg de officiële website voor de referenties.

GEBRUIKSAANWIJZING HDCC61510 ABUS

Gebruikershandleiding

V e r s i e

/ 2 0 1

5CE

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het adres op de achterkant van de handleiding.

ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen door te voeren.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan.

Wij staan niet in voor de inhoud van dit document.

Verklaring van symbolen

	Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden.
	Dit symbool geeft aan dat u bijzondere tips en instructies over de bediening krijgt.

Belangrijke veiligheidsinstructies

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. We aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden wij geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies wordt veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
• Het apparaat is voor het gebruik binnen en buiten (IP66) ontworpen.

Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden:

• vocht of te hoge luchtvochtigheid
• extreme kou of hitte
- direct zonlicht
- stof of brandbare gassen, dampen of oplosmiddelen
• sterke trillingen
- sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het apparaat
• Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht.
• Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik!
• Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het stroomverbruik.
2. Overbelasting
   Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.
3. Reiniging
   Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker.

3. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

4. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

5. Open nooit de behuizing of de voeding.

6. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

7. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

8. Koppel defecte toestellen direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo op het kabelnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Indien het apparaat beschadigingen vertoont, stuurt u het met de verpakking terug en brengt u de leveringsdienst op de hoogte.

Inhoudsopgave

1. Beoogd gebruik ....58
2. Leveringsomvang....58
3. Kenmerken en functies ....58
4. Beschrijving van de camera 59
5. Montage / installatie 60
   5.1. Camera monteren 60
   5.2. Camera uitrichten....61
   5.3. Voeding....61
   5.4. Videokabel aanbrengen 61
   5.5. Omschakeling tussen HD-TVI en analoge video-uitgang 62
6. Schermmenu 63
   6.1. Schermmenu (OSD) openen....63
   6.2. Beschrijving schermmenu (OSD)....63
7. Onderhoud en reiniging 68
   7.1. Onderhoud 68
   7.2. Reiniging 68
8. Afvoer 68
9. Technische gegevens 69

1. Beoogd gebruik

Deze camera is zowel geschikt voor gebruik overdag als 's nachts. De camera levert videobeelden in HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaaloverdracht mogelijk. De camera dient voor de videobewaking in combinatie met een opnameapparaat. Het apparaat is voor het gebruik binnen en buiten ontworpen.

2. Leveringsomvang

Buiten HD-TVI Vario Tube	Veiligheidsinstructies
Installatiegereedschap	Boorsjabloon

3. Kenmerken en functies

• Overdracht via conventionele CCTV-infrastructuur (coaxkabel tot 500 meter)
• Vario-objectief 2.8 – 12 mm
• 1/3" CMOS-beeldopnemer
- IR-led's voor nachtzicht
• DNR voor ruisvrije beelden
- DWDR-functie voor compensatie van beeldcontrasten
- Weerbestendige camerabehuizing en houder met binnenliggende kabeldoorvoer (IP66)

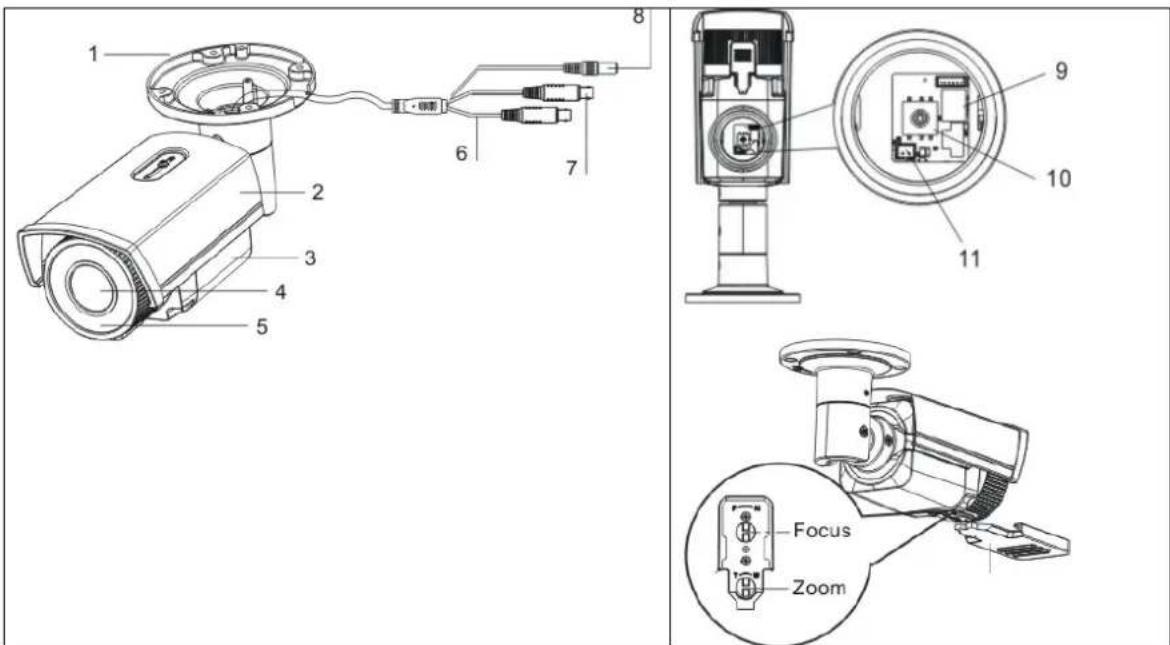

4. Beschrijving van de camera

1	Camerasteun
2	Zonnedak
3 Middelste cameradeel, met zoom- en focusinstelling aan de onderkant
4	Objectief
5	Infrarood-led's
6	Analoge video-uitgang (BNC voor servicedoeleinden, opdruk “CVBS”)
7	HD TVI-video-uitgang (BNC, opdruk “TVI”)
8 Spanningsaansluiting (2-pins aansluiting, 12 VDC, 24 VAC)
9 HDCC61510: Omschakelaar tussen HD-TVI en analoge video-uitgang
10 Joystick voor de bediening van de schermmenu's (OSD)
11 Extra aansluiting voor analoge video-uitgang (2-pins adapter bij levering inbegrepen)
Focus	Focusinstelling
Zoom	Zoominstelling

5. Montage / installatie

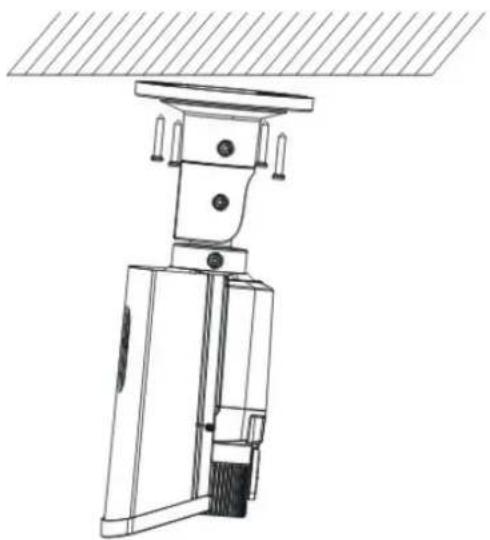

5.1. Camera monteren

LET OP!Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten. Voor een zijdelingse bedrading is in de onderplaat van de steun een opening aangebracht. Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de camera.

De kabels kunnen aan de zijkant of verborgen in het plafond of de wand gelegd worden.

Nu kan de camera worden ingesteld, zoals beschreven in de volgende trap. Daarbij kan een analoge testimonitor op de camera worden aangesloten (alleen voor testdoeleinden, bij 720p-modellen in plaats van het HD TVI-signaal te activeren). De aansluiting vindt ofwel plaats op de aansluitkabel van de camera of via een meegeleverde adapter aan de onderkant van de camera.

Draai na het afstellen van de camera de borgschroeven weer vast.

5.2. Camera uitrichten

De cameramodule kan in 3 assen ingesteld worden.
Max. 180° Max. 360°	1: Borgschroef (rotatie) 2: Borgschroef (kantelen) 3: Borgschroef (draaien)

Na het uitrichten van de camera worden zoom en focus ingesteld. Daarvoor zijn aan de onderkant van de camera passende instelmogelijkheden beschikbaar.

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.Bovendien moet bij de installatie van de camera erop worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

5.3. Voeding

LET OP!Voordat u aan de installatie begint, controleert u of de voedingsspanning en de nominale spanning van de camera overeenkomen.

De camera's worden gevoed met 12VDC- of 24VAC-voedingsspanning. De polariteit van de gelijkspanning hoeft niet in acht te worden genomen!

5.4. Videokabel aanbrengen

Om het HD TVI-videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 of RG6 met BNC-stekker (male, man) op de aansluiting met de opdruk "TVI" worden aangesloten. De kabellengte tot het volgende apparaat mag niet groter zijn dan 500 meter (RG6) resp. 300 meter (RG59).

Op de analoge video-uitgang (opdruk "CVBS") kan een coaxkabel van het type RG59 of RG6 worden aangesloten. De kabellengte tot het volgende apparaat mag niet langer zijn dan 100 meter.

Voor een optimale kwaliteit van de overdracht van het HF TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een te kleine radius wordt gelegd. (min. buigradius 6 cm).Als de kabel beschadigd of door het verouderingsproces poreus is geworden, kan dat ook gevolgen hebben voor de signaal- of beeldkwaliteit (bijvoorbeeld schaduwvorming om randen).

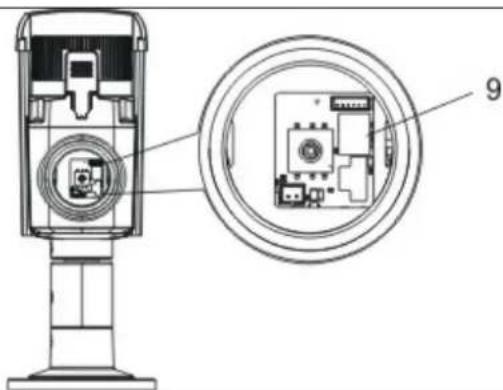

5.5. Omschakeling tussen HD-TVI en analoge video-uitgang

Op de printplaat van de cameramodule bevindt zich een omschakelaar die ofwel de HD TVI-uitgang of de analoge video-uitgang activeert.

Bij dit model is het niet mogelijk om beide uitgangen tegelijkertijd te activeren.

Zet de omschakelaar na het installeren of afstellen van de cameramodule in de stand "TVI" zodat de HD TVI-uitgang geactiveerd is.

Het schermmenu (OSD, on-screen-display) van deze camera kan ofwel met de joystick aan de onderkant of via de ABUS HD-TVI DVR worden geopend. Lees daarvoor de gebruikershandleiding van de ABUS HD-TVI DVR.

6.2. Beschrijving schermmenu (OSD)

Door op de toets voor het OSD-menu Besturing te drukken opent u het OSD-schermmenu. Via dit schermmenu kunnen gedetailleerde instellingen worden aangepast.

SETUP
VIDEO STANDARD PAL
LANGUAGE	ENGLISH
MAIN MENU ↓

Functie Beschrijving
VIDEO STANDARD Instellingen voor de videostandaardPAL: Video-uitgang en servicemonitor-uitgang zijn op 50 Hz standaard ingesteld (bijvoorbeeld 720p50 of 1080p50 resp. PAL)NTSC: Video-uitgang en servicemonitor-uitgang zijn op 60 Hz standaard ingesteld (bijvoorbeeld 720p60 of 1080p60 resp. NTSC)
LANGUAGE Instelling van de taal waarin de schermmenu's worden weergegevenMomenteel is voor dit cameramodel alleen de menutaal Engels beschikbaar.
MAIN MENU Uitgebreide camera-instellingenDruk op de entertoets om het menu met de uitgebreide camera-instellingen op te roepen.

HOOFDMENU

SETUP
AE	↓
WB	AUTO
DAY&NIGHT	SMART↓
VIDEO SETTING ↓
FUNCTION	↓
RESET
SAVE&EXIT	SAVE

AE

In dit menupunt worden algemene belichtingsinstellingen aangepast, bijvoorbeeld of de camera hoge contrasten verwerken moet of dat de camera speciale instellingen voor nachtzicht nodig heeft.

Functie Beschrijving
BRIGHTNESS (1~10): Instelling van de beeldhelderheid
AE MODE GLOBAL AE: Algemene automatische belichtingsinstelling zonder DWDR-functieDWDR: Automatische belichtingsinstelling met DWDR functie. De DWDR-functie wordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren. Daarbij worden donkere delen in het videobeeld helderder gemaakt terwijl heldere delen in helderheid constant worden gehouden.
AGC Automatische versterkingsregeling. Hoe hoger de instelling, hoe helderder het videobeeld wordt weergegeven bij lage belichting, de beeldruis wordt echter ook hoger.OFF: GedeactiveerdLOW: LaagMIDDLE: GemiddeldHIGH: Hoog
SENSE UP (0~16): Instelling van de lange belichtingstijd. Door een langere belichting van ieder afzonderlijk beeld verschijnt het daaruit resulterende beeld helderder. Dit heeft een lagere beelfrequentie tot gevolg (hoe langer de belichtingstijd, hoe lager de beelfrequentie)0: gedeactiveerd2~16: Met factor x langere belichting
RETURN	Terug naar vorige menupagina

WB

In dit menupunt worden instellingen voor de witbalans aangepast.

Functie Beschrijving
AUTO	Automatisch witbalans
MANUAL	Handmatige witbalansRGAIN: Versterkingsfactor voor het roodaandeel in het beeldBGAIN: Versterkingsfactor voor het blauwaandeel in het beeldRETURN: Terug naar vorige menupagina

DAY&NIGHT

In dit menupunt wordt de modus voor de dag-/nachtomschakeling ingesteld.

Functie Beschrijving
SMART	Automatische activering/deactivering van de dag- of nachtmodus geïntegreerde lichtsensor stuurt de omschakeling afhankelijk van verlichtingssterkte.INFRARED-LAMP: ON: IR-led's in nachtmodus actiefOFF: IR-led's in nachtmodus niet-actiefSMART-IR (0~5): Hoe hoger de waarde, hoe donkerder de IR-led's bij zeer dichtbij staande objecten (vermindering van IR-lichtsterkte).RETURN: Terug naar vorige menupagina
COLOR De camera blijft altijd	in kleurenmodus staan. Het infrarood-draaifilter blijft altijd vóór het objectief en de IR-led's zijn altijd uit.
B/W De camera blijft altijd in zwart/wit-modus staan. Het zwenkfilter is permanent gescheiden van het objectief. De IR-led's worden automatisch door de lichtsensor in- en uitgeschakeld.

VIDEO SETTING

In dit menupunt worden algemene beeldinstellingen zoals contrast of spiegeling van het videobeeld aangepast.

Functie Beschrijving
CONTRAST	(1~10): Instellingen voor het beeldcontrast
SHARPNESS Met deze functie kan elektronisch de waarneming van de beeldscherpte worden gewijzigd.EDGE (1~10): Verandering van randweergave in heldere delenDETAIL (1~10): Verandering van ingestelde scherpte van het beeldRETURN: Terug naar vorige menupagina
COLOR GAIN	(1~10): Verzadiging van het videobbeeld
3DNR	Instelling van de ruisonderdrukking. Hoe hoger de waarde, hoe meer ruis softwaretechnisch uit het videobbeeld wordt verwijderd.OFF: GedeactiveerdLOW: LaagMIDDLE: GemiddeldHIGH: Hoog
MIRROR Spiegeling van het videobbeeld
RETURN Terug naar vorige menupagina

FUNCTION

Functie Beschrijving
DETECTION	Niet gebruiktDe interne bewegingsdetectie van de camera is standaard geïntegreerd in het processorplatform. Dit cameratype heeft echter geen interface (bijvoorbeeld alarmuitgang) om deze functie te gebruiken.
MASKING Instellingen voor het maskeren van privé-zones. Er kunnen max. 8 privé-zones vrij in grootte en positie worden gedefinieerd.COLOR: Instelling voor de kleur van alle maskers AREA NO. 0~7: Instelling van het maskerSTATUS: ON: Masker actiefOFF: Masker niet actiefHORIZON. SIZE: Horizontale grootte van het maskerVERTICAL SIZE: Verticale grootte van het maskerHORIZON. MOVE: Horizontale startpositie van het maskerVERTICAL MOVE: Verticale
ZOOM IN (50 / 60 / 70 / 80 / 90 / 100)Digitale zoomfunctie. De waarde 100 betekent dat geen digitale zoom is ingesteld. De waarde van 50 betekent dat 50 % van het beeld, gezien vanuit het midden van het beeld, wordt weergegeven als camerabeeld.
RETURN Terug naar vorige menupagina

RESET

Functie Beschrijving
RESET Resetten van alle camera-instellingen in het hoofdmenu op de fabrieksinstellingen

SAVE&EXIT

Functie Beschrijving
SAVE Opslaan van alle inste	lingen en verlaten van het OSD-menu
EXIT Verlaten van het OSD-menu

7. Onderhoud en reiniging

7.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

• het toestel zichtbare beschadigingen heeft,
• het apparaat niet meer functioneert

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product, open het nooit.

7.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kan raken (verkleuringen).

8. Afvoer

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat - in het belang van de bescherming van het milieu - het toestel aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van huishoudelijk afval resp. bedrijfsafval moet worden verwijderd. De afvoer van het af te danken apparaat kan via de desbetreffende officiële inzamelpunten in uw land plaatsvinden. Volg de ter plaatse geldende voorschriften op bij het verwijderen van materialen. Uw lokale autoriteiten verstrekken u zo nodig detailinformatie betreffende het terugnemen (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en hergebruiken wordt bespaard op het gebruik van grondstoffen en is verzekerd dat bij hergebruik van het product alle bepalingen ter bescherming van gezondheid en milieu in acht worden genomen.

Modelnummer HDCC61510
Beeldopnemer 1/3" Progressive Scan CMOS
Cameratype	Vario
Resolutie	720p25,
Beeldelementen (effectief) 1920 (h) × 1080 (v)
Objectief 2,8 – 12 mm, Variofocaal objectief
Horizontale beeldhoek 32° - 78°
Dag-/nachtomschakeling	Elektromechanisch IR-cut filter
Minimale verlichting (kleur) 0,1 lux
Minimale verlichting (Z/W) 0,001 lux (beeldintegratie aan)
Minimale belichting (IR) 0 lux
Beeldintegratie 2x – 16x
Ruisonderdrukking	3D
Elektronische sluiter-regeling 1/50 tot 1/50.000 s
Camerabesturing	On-screen-display (OSD)
Tegenlichtcompensatie	DWDR
Maskeren van privé-zones	8 vrij configureerbare bereiken
Digitale zoom	Ja
Videosysteem	HD-TVI
IR-led's	42
IR-reikwijdte	40 m
Smart IR	Ja
Aansluitingen	Videosignaal (HD-TVI, BNC), videosignaal (FBAS, BNC), voeding
Voedingsspanning	12 VDC ± 10%, 24 VAC ± 10%
Energieverbruik	Max.\square\square\squaremA (max.\square\square\square$ W)
Bedrijfstemperatuur	-20°C – +60°C
Luchtvochtigheid	Max. 90%
Afmetingen (I x b x h)	267 x 92 x 115 mm
Gewicht	900 g

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobbeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobbeeld tot gevolg.

Bovendien moet bij de installatie van de camera erop worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

HDCC61510

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.

DK Redaktionel note
