HDCC61510 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

Produkttype	Indendørs/udendørs overvågningskamera
Opløsning	1080p Full HD (1920x1080 pixels)
Synsvinkel	120° (diagonal)
Natvision	Ja, op til 30 meter (indbyggede IR-LED'er)
Beskyttelsesklasse	IP67 (vandtæt, vejrbestandig)
Strømforsyning	12 V DC / PoE (Power over Ethernet)
Strømforbrug	6 W (maks.)
Dimensioner (L x B x H)	150 x 120 x 100 mm
Vægt	500 g
Driftstemperatur	-20°C til +50°C
Tilslutning	BNC (HD-TVI), Ethernet RJ45, lydudgang
Bevægelsesdetektion	Ja, indbygget med programmerbare zoner
Optagelse	Kræver en DVR eller NVR-optager (medfølger ikke)
Vedligeholdelse og rengøring	Rengør linsen med en blød, tør klud; kontroller kablerne regelmæssigt
Sikkerhed	Adgangskodebeskyttelse, kryptering af videostrømme
Reservedele	Tilgængelige: kabler, beslag, strømforsyning (kontakt ABUS kundeservice)
Reparationsmulighed	Reparation mulig hos en autoriseret tekniker; reservedele tilgængelige
Garanti	2 år (ABUS standard)

Ofte stillede spørgsmål - HDCC61510 ABUS

Hvordan tilslutter jeg kameraet HDCC61510 til en optager?

Brug et BNC-koaksialkabel til HD-TVI-video og et 12V-strømkabel eller et Ethernet-kabel til PoE. Tilslut kameraets BNC-udgang til indgangen på en kompatibel DVR- eller NVR-optager.

Er kameraet kompatibelt med PoE-strømforsyning?

Ja, modellen HDCC61510 understøtter PoE (802.3af). Du kan derfor forsyne den via en PoE-switch eller en PoE-injektor, hvilket forenkler installationen.

Hvad er rækkevidden af natvisionen?

Infrarød natvision rækker op til 30 meter i totalt mørke. IR-LED'erne aktiveres automatisk, når lyset er utilstrækkeligt.

Kan jeg bruge dette kamera udendørs?

Ja, den har en beskyttelsesklasse IP67, hvilket gør den vandtæt og støvtæt. Den kan installeres udendørs uden problemer.

Hvordan konfigurerer jeg bevægelsesdetektion?

Tilslut kameraet til en DVR/NVR og gå til konfigurationsmenuen via grænsefladen. Du kan definere følsomme zoner og justere detektionsfølsomheden.

Hvad er kameraets vægt?

Kameraet vejer cirka 500 gram, hvilket gør det nemt at installere på en vægbeslag eller i loftet.

Er kameraet udstyret med en mikrofon?

Ja, den har en lydindgang og kan optage lyd. Du kan tilslutte en ekstern mikrofon eller bruge den indbyggede mikrofon afhængigt af versionen.

Hvordan rengør jeg kameraets linse?

Brug en blød, fnugfri klud, der er let fugtig (vand eller optisk rengøringsmiddel). Brug aldrig slibende midler eller opløsningsmidler.

Hvad gør jeg, hvis kameraet ikke tænder?

Kontroller strømtilslutningen (12V-kabel eller Ethernet PoE). Sørg for, at strømforsyningen fungerer, og at kablet ikke er beskadiget. Hvis problemet fortsætter, kontakt ABUS support.

Hvor finder jeg reservedele til dette kamera?

Reservedele (kabler, beslag, strømforsyning) fås hos ABUS' kundeservice eller autoriserede forhandlere. Se det officielle websted for referencer.

BRUGSANVISNING HDCC61510 ABUS

Betjeningsvejledning

Version 2015

CE

Dansk oversættelse af den originale, tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!

Indledning

Kære kunde

Tak, fordi du har valgt at købe dette produkt.

Dette udstyr opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfraskrivelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen.

ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse.

Der gælder ingen garanti for indholdet i dette dokument.

Symbolforklaring

	Symbolet med lynet i trekanten anvendes, når der er fare for helbredet, f.eks. på grund af elektrisk stød.
	Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes.
	Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Vigtige sikkerhedshenvisninger

	Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter opmærksomt igennem:

• Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/reklamationsretten, hvis produktet åbnes/skilles ad.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.
• Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.
• Dette udstyr er udviklet til anvendelse indendørs og udendørs (IP66).

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere.
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges.
• Før ikke genstande gennem åbningerne ind i udstyrets indre
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.
• Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget!
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Advarsler

1. Strømforsyning: Vær opmærksom på oplysningerne, der står på typeskiltet, hvad angår forsyningsspænding og strømforbrug.
2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun udstyret med en fugtig klud uden stærke rengøringsmidler.

Udstyret skal i den forbindelse kobles fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

2. Træk ikke i netkablet, når udstyret kobles fra nettet, men tag fat i stikket.

3. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at plastbeklædningen smelter.

4. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

5. Undlad at åbne huset og strømforsyningsenheden.

6. Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre.

7. Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks. tordenvejr).

8. Afbryd defekt udstyr fra strømnettet med det samme, og informér forhandleren.

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Udpakning

Håndtér udstyret meget forsigtigt, när du pakker det ud.

Kontrollér i første omgang udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Indholdsfortegnelse

1. Korrekt anvendelse 75
2. Indhold i kassen....75
3. Særlige kendetegn og funktioner....75
4. Beskrivelse af kameraet....76
5. Montage/installation....77
   5.1. Montering af kameraet....77
   5.2. Justering af kameraet....78
   5.3. Strømforsyning....78
   5.4. Placering af videokablet....78
   5.5. Skift mellem HD-TVI og analog videoudgang 79
6. Skæmmenu....80
   6.1. Åbning af skæmmenuen (OSD)....80
   6.2. Beskrivelse af skæmmenuen (OSD)....80
7. Vedligeholdelse og rengøring 85
   7.1. Vedligeholdelse....85
   7.2. Rengøring 85
8. Bortskaffelse 85
9. Tekniske data....86

1. Korrekt anvendelse

Kameraet er egnet både til dag- og natfunktion. Det leverer videobilleder i HD-opløsning, og udgangssignalet findes i HD-TVI-format. Dermed er det muligt at bruge standardkoaksialkabler til signaloverførslen. Det anvendes til videoovervågning i forbindelse med optagelsesudstyr. Udstyret er udviklet til anvendelse indendørs og udendørs.

2. Indhold i kassen

Udendørs HD-TVI Vario-tube	Advarsler
Installationsværktøj	Boreskabelon

3. Særlige kendetegn og funktioner

• Overførsel via sædvanlig CCTV-infrastruktur (koaksialkabel op til 500 meter)
• Vario-objektiv 2.8 – 12 mm
• 1/3" CMOS-billedoptager
• IR LED'er til nattesyn
• DNR til støjfrie billeder
- DWDR-funktion til udligning af billedkontraster
- Vejrbeskyttet kamerahus og holder med indvendig kabelføring (IP66)

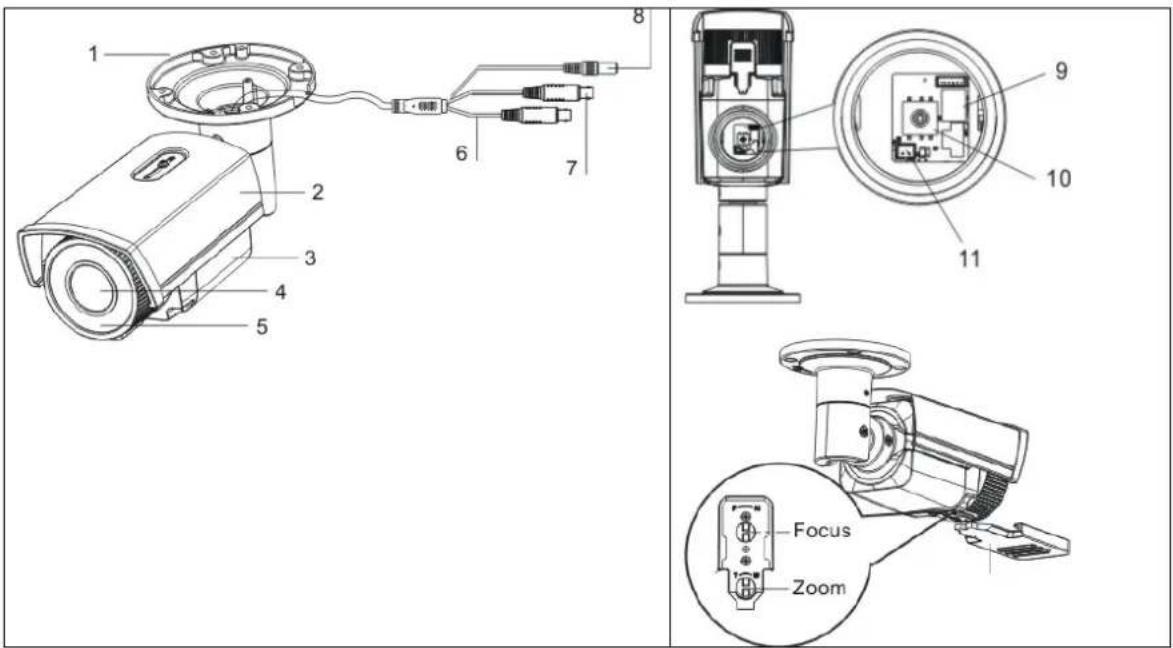

4. Beskrivelse af kameraet

1	Kameraholder
2	Solskærm
3	Kameramidterstykke, med zoom- og fokusindstilling på undersiden
4	Objektiv
5	Infrarøde LED'er
6	Analog videoudgang (BNC; til serviceformål, påtrykt "CVBS")
7	HD-TVI-videoudgang (BNC, påtrykt "TVI")
8	Spændingstilslutning (2-bens-tilslutning, 12 VDC, 24 VAC)
9	HDC C61510: Omskifter mellem HD-TVI og analog videoudgang
10	Joystick til styring af skærmmenuen (OSD)
11	Ekstra tilslutning til analog videoudgang (2-bens-adapter følger med leveringen)
Focus	Fokusindstilling
Zoom	Zoomindstilling

5. Montage/installation

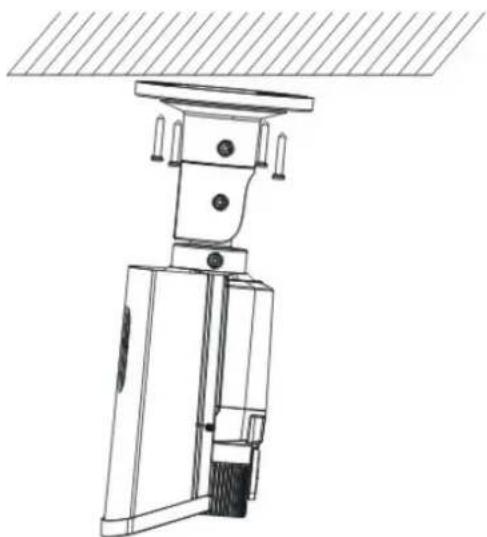

5.1. Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

Brug den vedlagte boreskabelon til at bore fastgørelseshullerne. Hvis kablet trækkes i siden, findes der en åbning på holderbundpladen. Når kameraet skal fastgøres, skal der bruges dyvler og skruer, der egner sig til underlaget.

Kablet kan enten trækkes i siden eller skjult i loftet eller væggen.

Nu kan indstillingen af kameraet, som beskrevet i de følgende trin, foretages. Her kan der tilsluttes en analog testmonitor til kameraet (kun til testformål, kan på 720p-modeller aktiveres i stedet for HD-TVI-signalet). Tilslutningen sker enten på kameraets tilslutningskabel eller via en medfølgende adapter på undersiden af kameraet.

Stram atter skruen, när kameraet er indstillet.

5.2. Justering af kameraet

Kameramodulet kan indstilles i 3 akser.

1: Fastgørelsesskrue (rotation)
2: Fastgørelsesskrue (tilt)
3: Fastgørelsesskrue (panorering)

Når kameraet er indstillet, skal zoom og fokus indstilles. Til dette formål findes de pågældende indstillingsmuligheder på undersiden af kameraet.

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet.Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden.

5.3. Strømforsyning

VIGTIGT!Før du begynder installationen, skal du sikre, at forsyningsspændingen og kameraets nominelle spænding stemmer overens.

Kameraerne kræver en 12 VDC eller 24 VAC spændingsforsyning. Jævnspændingens polaritet skal ikke overholdes!

5.4. Placering af videokablet

For at overføre kameraets HD-TVI-videosignal til en optager skal der tilsluttes et koaksialkabel af typen RG59 eller RG6 med et BNC-stik (hanstik) til tilslutningen, hvor der er påtrykt "TVI". Kabellængden til det næste udstyr må ikke overstige 500 meter (RG6) eller 300 meter (RG59).

Ved den analoge videoudgang (påtrykt "CVBS") kan der tilsluttes et koaksialkabel af typen RG59 eller RG6. Kabellængden til det næste udstyr må ikke overstige 100 meter.

For at sikre at overførslen af HD-TVI-signalet har en optimal kvalitet, må kablet ikke knækkes, klemmes eller lægges i en for lav radius (min. bøjeradius 6 cm).Hvis kablet er beskadiget eller er blevet porøst på grund af alder, kan dette ligeledes påvirke signal- og billedkvalitet (f.eks. skyggedannelse ved kanter).

5.5. Skift mellem HD-TVI og analog videoudgang

På kameramodulets printplade findes der en omskifter, som aktiverer enten HD-TVI-udgangen eller den analoge videoudgang.

På denne model er det ikke muligt at aktivere begge udgange på samme tid.

Efter installation og indstilling skal du sætte omskifteren på position "TVI", så HD-TVI udgangen er aktiveret.

6.1. Åbning af skæmmenuen (OSD)

Skæmmenuen (OSD, On-Screen-Display) på dette kamera kan enten åbnes med joysticket, der sidder på undersiden, eller via ABUS HD-TVI DVR. Læs i denne forbindelse betjeningsvejledningen til ABUS HD-TVI DVR.

6.2. Beskrivelse af skæmmenuen (OSD)

Hvis du trykker på tasten til OSD-styringen, åbnes OSD-skæmmenuen. Der kan foretages detaljerede indstillinger via denne skæmmenu.

SETUP
VIDEO STANDARD PAL
LANGUAGE	ENGLISH
MAIN MENU ↓

Funktion Beskrivelse
VIDEO STANDARD Indstilling af videostandardPAL: Videoudgang og servicemonitorudgang er indstillet på 50 Hz standard (f.eks. 720p50 eller 1080p50 eller PAL)NTSC: Videoudgang og servicemonitorudgang er indstillet på 60 Hz standard (f.eks. 720p60 eller 1080p60 eller NTSC)
LANGUAGE Indstilling af det viste sprog i skæmmenuenLige nu findes denne kameramodel kun med menusproget engelsk.
MAIN MENU Udvidede kameraindstillingerTryk på ENTER-tasten for at hente menuen med de udvidede kameraindstillinger.

HOVEDMENU

SETUP
AE	↓
WB	AUTO
DAY&NIGHT	SMART↓
VIDEO SETTING ↓
FUNCTION	↓
RESET
SAVE&EXIT	SAVE

AE

I dette menupunkt foretages de generelle belysningsindstillinger, f.eks. om kameraet skal bearbejde store kontraster, eller om det har brug for specielle indstillinger til natsyn.

Funktion Beskrivelse
BRIGHTNESS (1~10): Indstilling af billedets lysstyrke
AE MODE GLOBAL AE: Generel automatisk belysningsindstilling uden DWDR-funktionDWDR: Automatisk belysningsindstilling med DWDR-funktion. DWDR-funktionen bruges til en bedre visning af store billedkontraster. Dermed oplyses mørke områder i videobilledet, mens lysstyrken for de lyse områder holdes konstant.
AGC	Automatisk forstærkerregulering. Jo højere indstilling, jo lysere videobilledet ved dårlige belysningsforhold, men jo mere billedstøj vil der også være.OFF: DeaktiveretLOW: LavMIDDLE: MellemHIGH: Høj
SENSE UP (0~16): Indstilling af langtidsbelysningen. Hvis hvert enkelt billede belyses længere, vises det deraf følgende billede lysere. Dette medfører en reduktion af billedhastigheden (jo længere belysning, jo lavere er billedhastigheden)0: deaktiveret2~16: Længere belysning med faktor x
RETURN	Tilbage til forrige menuside

WB

I dette menupunkt foretages indstillinger for hvidbalancen.

Funktion Beskrivelse
AUTO	Automatisk hvidbalance
MANUAL	Manuel hvidbalanceRGAIN: Forstærkningsfaktoren for de røde toner i billedetBGAIN: Forstærkningsfaktoren for de blå toner i billedetRETURN: Tilbage til forrige menuside

DAY&NIGHT

I dette menupunkt foretages indstillinger for dag-/natskift.

Funktion Beskrivelse
SMART Automatisk aktivering	/deaktivering af dag- eller nattilstand. Den integrerede lyssensor styrer skiftet afhængigt af belysningsstyrken.INFRARED-LAMP: ON: IR LED'er aktiveret i nattilstandOFF: IR LED'er deaktiveret i nattilstandSMART-IR (0~5): Jo højere værdien er, jo mørkere er IRLED'erne ved meget nære områder (reduktion af IR-lysstyrke).RETURN: Tilbage til forrige menuside
COLOR Kameraet står hele tiden	i farvetilstand. Det infrarøde drejefilter er permanent foran objektivet, og IR LED'erne er permanent fra.
B/W Kameraet står hele tiden	i sort/hvid-tilstand. Det infrarøde drejefilter er fjernet permanent fra billedoptageren. IR LED'erne aktiveres eller deaktiveres automatisk ved hjælp af lyssensoren.

VIDEO SETTING

I dette menupunkt foretages de generelle billedindstillinger som f.eks. kontrast eller spejlvending af videobilledet.

Funktion Beskrivelse
CONTRAST	(1~10): Indstilling af billedkontrasten
SHARPNESS	Med denne funktion kan billedets skarphed ændres elektronisk.EDGE (1~10): Ændring af kantvisning i lyse områder DETAIL (1~10): Ændring af billedets skarphedsindstilling RETURN: Tilbage til forrige menuside
COLOR GAIN	(1~10): Mætning af videobilledet
3DNR	Indstilling af støjundertrykkelsesfunktionen. Jo højere den indstillede værdi er, jo mere støj fjernes der softwareteknisk fra videobilledet.OFF: DeaktiveretLOW: LavMIDDLE: MellemHIGH: Høj
MIRROR Spejling af videobilledet
RETURN Tilbage til forrige menuside

FUNCTION

Funktion Beskrivelse
DETECTION	Ikke brugtKameraets interne bevægelsesgenkendelse er som standard integreret i processorplatformen. Denne kameratype har dog intet interface (f.eks. alarmudgang) til at bruge denne funktion.
MASKING Indstillinger af privatzonemaskering. Der kan frit defineres størrelse og placering af maks. 8 privatzoner.COLOR: Indstilling af maskernes farveAREA NO. 0~7: Indstilling af hver enkelt maskeSTATUS: ON: Maske aktivOFF: Maske deaktivHORIZON. SIZE: Maskens horisontale størrelseVERTICAL SIZE: Maskens vertikale størrelseHORIZON. MOVE: Maskens horisontale startpositionVERTICAL MOVE: Vertikal
ZOOM IN (50 / 60 / 70 / 80 / 90 / 100)Digital zoomfunktion. Værdien 100 betyder, at der ikke er indstillet digitalt zoom. Værdien 50 betyder, at 50 % af billedet, set fra midten af billedet, vises som kamerabillede.
RETURN Tilbage til forrige menuside

RESET

Funktion Beskrivelse
RESET Nulstilling af alle kam	eraindstillinger i hovedmenuen til fabriksindstillinger

SAVE&EXIT

Funktion Beskrivelse
SAVE Her gemmes alle indstillinger, og OSD-menuen forlades
EXIT	OSD-menuen forlades

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

• Udstyret har synlige skader
• Udstyret ikke længere fungerer

Vær opmærksom på følgende:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde: Åbn det aldrig.

7.2. Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i udstyret.

Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og skærmen bliver beskadiget (misfarvninger).

8. Bortskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Flere detaljer om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet.

9. Tekniske data

Modelnummer HDCC61510
Billedoptager 1/3" Progressive Scan CMOS
Kameratype	Vario-tube
Opløsning	720p25,
Billedelementer (effektivt) 1920 (H) × 1080 (V)
Objektiv 2,8 – 12 mm, Vario-fokalobjektiv
Horisontal synsvinkel 32° - 78°
Dag-/natskift	Elektromekanisk
Minimumsbelysning (farve) 0,1 lux
Minimumsbelysning (s-h) 0,001 lux (billedintegration aktiv)
Minimumsbelysning (IR) 0 lux
Billedintegration 2x – 16x
Støjundertrykkelse	3D
Electronic-Shutter-styring 1/50 s til 1/50,000 s
Kamerastyring	On-Screen-Display (OSD)
Modlyskompensation	DWDR
Privatzonemaskering	8 frit konfigurerbare områder
Digitalt zoom	Ja
Videosystem	HD-TVI
IR LED'er	42
IR-rækkevidde	40 m
Smart IR	Ja
Tilslutninger	Videosignal (HD-TVI, BNC), videosignal (FBAS, BNC),spændingsforsyning
Spændingsforsyning	12 VDC ± 10%, 24 VAC ± 10%
Strømforbrug	Maks. mA (maks. W)
Driftstemperatur	-20°C – +60°C
Luftfugtighed	Maks. 90 %
Mål (Ixbxh)	267 x 92 x 115 mm
Vægt	900 g

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet.

Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden.

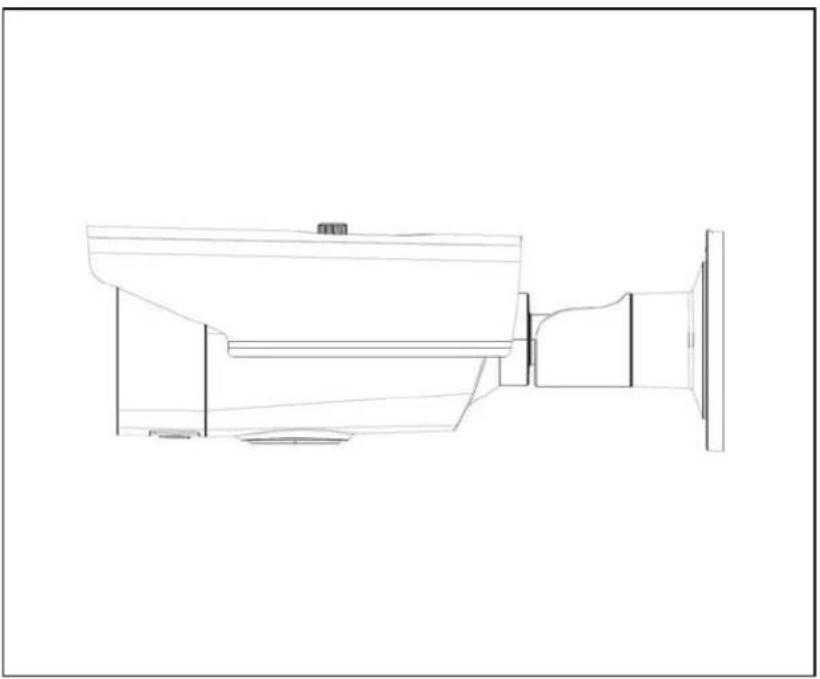

HDCC61510

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.

PL Nota redakcyjna
