Type de produit	Caméra de surveillance intérieure/extérieure
Résolution	1080p Full HD (1920x1080 pixels)
Angle de vue	120° (diagonale)
Vision nocturne	Oui, jusqu'à 30 mètres (LED IR intégrées)
Indice de protection	IP67 (étanche, résistant aux intempéries)
Alimentation	12 V CC / PoE (Power over Ethernet)
Consommation électrique	6 W (max)
Dimensions (L x l x h)	150 x 120 x 100 mm
Poids	500 g
Température de fonctionnement	-20°C à +50°C
Connectivité	BNC (HD-TVI), Ethernet RJ45, sortie audio
Détection de mouvement	Oui, intégrée avec zones programmables
Enregistrement	Nécessite un enregistreur DVR ou NVR (non inclus)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec ; vérifier les câbles périodiquement
Sécurité	Protection par mot de passe, cryptage des flux vidéo
Pièces détachées	Disponibles : câbles, supports, alimentation (contacter le SAV ABUS)
Réparabilité	Réparation possible par un technicien agréé ; pièces de rechange disponibles
Garantie	2 ans (standard ABUS)

FOIRE AUX QUESTIONS - HDCC61510 ABUS

Comment connecter la caméra HDCC61510 à un enregistreur ?

Utilisez un câble coaxial BNC pour la vidéo HD-TVI et un câble d'alimentation 12V ou un câble Ethernet pour le PoE. Branchez la sortie BNC de la caméra à l'entrée BNC de l'enregistreur DVR ou NVR compatible.

La caméra est-elle compatible avec une alimentation PoE ?

Oui, le modèle HDCC61510 supporte le PoE (802.3af). Vous pouvez donc l'alimenter via un switch PoE ou un injecteur PoE, ce qui simplifie l'installation.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge porte jusqu'à 30 mètres dans l'obscurité totale. Les LED IR s'activent automatiquement lorsque la luminosité est insuffisante.

Puis-je utiliser cette caméra en extérieur ?

Oui, elle possède un indice de protection IP67, ce qui la rend étanche et résistante à la poussière. Elle peut être installée en extérieur sans problème.

Comment configurer la détection de mouvement ?

Connectez la caméra à un DVR/NVR et accédez au menu de configuration via l'interface. Vous pourrez définir des zones sensibles et ajuster la sensibilité de la détection.

Quel est le poids de la caméra ?

La caméra pèse environ 500 grammes, ce qui la rend facile à installer sur un support mural ou au plafond.

La caméra est-elle équipée d'un microphone ?

Oui, elle dispose d'une entrée audio et peut capturer le son. Vous pouvez connecter un microphone externe ou utiliser le micro intégré selon la version.

Comment nettoyer la lentille de la caméra ?

Utilisez un chiffon doux et non pelucheux légèrement humide (eau ou solution de nettoyage pour optiques). N'utilisez jamais de produits abrasifs ou de solvants.

Que faire si la caméra ne s'allume pas ?

Vérifiez la connexion d'alimentation (câble 12V ou Ethernet PoE). Assurez-vous que l'adaptateur secteur fonctionne et que le câble n'est pas endommagé. Si le problème persiste, contactez le support ABUS.

Où trouver les pièces de rechange pour cette caméra ?

Les pièces de rechange (câbles, supports, alimentation) sont disponibles auprès du service après-vente ABUS ou de revendeurs agréés. Consultez le site officiel pour les références.

MODE D'EMPLOI HDCC61510 ABUS

Manuel d'utilisateur

Version ☐☐/2015

CE

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Introduction

Chère Cliente, cher Client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et le manuel d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit.

Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair à l'intérieur d'un triangle est utilisé en cas de danger pour la santé (par exemple risque d'électrocution).
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs.
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque.

Chère Cliente, cher Client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire attentivement les points suivants :

• Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement l'annulation de la certification (CE) et de la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.
• Installez le produit de manière à ce que l'enregistreur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.
• Cet appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur (IP66).

Évitez d'utiliser le produit dans les conditions défavorables suivantes :

• Lieu humide ou humidité élevée de l'air
• Froid ou chaleur extrême
• Exposition directe aux rayons du soleil
• Poussières ou gaz, vapeurs ou solvants inflammables
• Fortes vibrations
• Champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs
• Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil.
• Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service !
• Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Consignes de sécurité

1. Alimentation électrique : Tenez compte des informations mentionnées sur la plaque signalétique concernant l'alimentation électrique et la consommation de courant.
2. Surcharge
   Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.
3. Nettoyage
   Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.
   Avant le nettoyage, coupez l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu et respecter toutes les consignes de sécurité et d'utilisation !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

2. Pour débrancher l'appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble secteur.

3. Tenez le câble secteur le plus loin possible de tout appareil de chauffage pour éviter la fonte de la gaine en plastique du câble.

4. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

5. N'ouvrez jamais le boîtier ni le bloc d'alimentation.

6. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

7. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

8. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du secteur et signalez la panne à votre revendeur.

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme aux prescriptions....41
2. Étendue de la livraison....41
3. Caractéristiques et fonctions ....41
4. Description de la caméra 42
5. Montage / Installation 43
   5.1. Montage de la caméra 43
   5.2. Orientation de la caméra....44
   5.3. Alimentation électrique....44
   5.4. Installation du câble vidéo....44
   5.5. Commutation entre HD-TVI et sortie vidéo analogique....45
6. Menu d'affichage à l'écran....46
   6.1. Ouverture du menu d'affichage à l'écran 46
   6.2. Description du menu d'affichage à l'écran 46
7. Maintenance et nettoyage....51
   7.1. Maintenance....51
   7.2. Nettoyage....51
8. Élimination ....51
9. Caractéristiques techniques....52

1. Utilisation conforme aux prescriptions

Cette caméra convient tant au fonctionnement de jour que de nuit. Elle fournit des images vidéo en résolution HD et le signal de sortie est disponible au format HD-TVI. Ceci permet d'utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec un enregistreur. L'appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur.

2. Étendue de la livraison

HD-TVI Vario Tube pour l'extérieur	Consignes de sécurité
Outil d'installation	Gabarit de perçage

3. Caractéristiques et fonctions

• Transmission via l'infrastructure CCTV classique (câble coaxial jusqu'à 500 mètres)
• Objectif Vario 2,8 – 12 mm
• Enregistreur d'images CMOS 1/3"
  • LED IR pour vision nocturne
  • DNR pour des images sans bruit
• Fonction DWDR permettant d'équilibrer les contrastes de l'image
• Boîtier résistant aux intempéries et support avec passage interne des câbles (IP66)

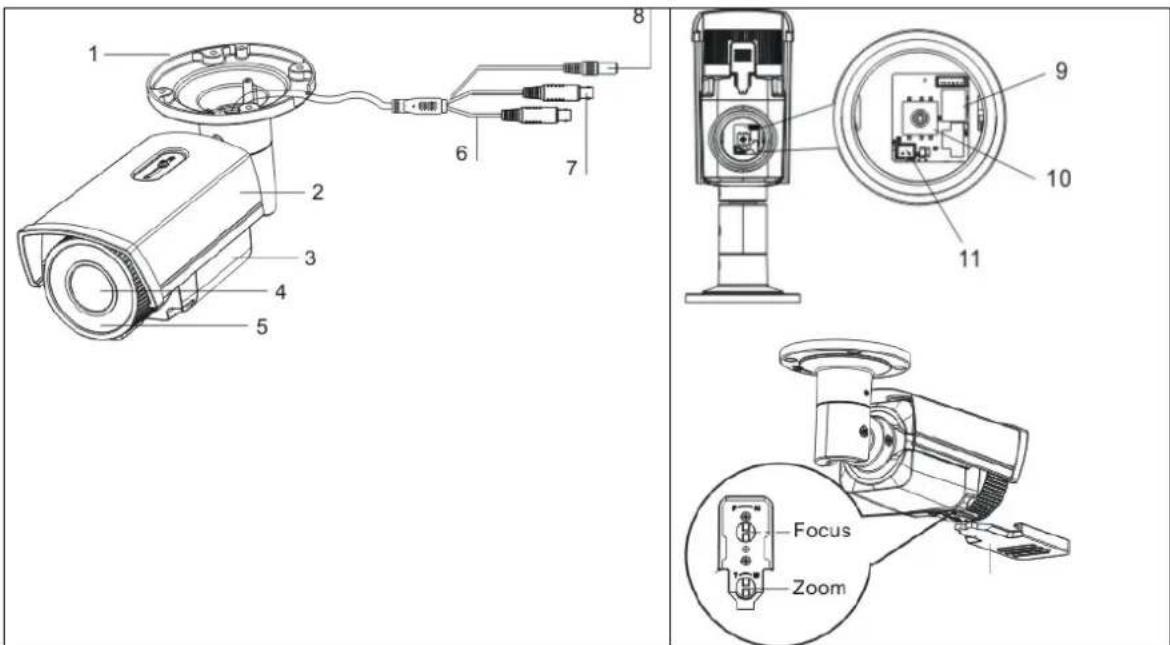

4. Description de la caméra

1 Support de caméra
2	Pare-soleil
3 Pièce centrale de caméra, avec réglage du zoom et de la mise au point au bas
4	Objectif
5	LED infrarouges
6 Sortie vidéo analogique (BNC, pour la maintenance, inscription "CVBS")
7 Sortie vidéo HD-TVI (BNC, inscription "TVI")
8 Raccordement de l'alimentation électrique (connexion 2 broches, 12 VCC, 24 VCA)
9 HDC C61510 : Commutateur entre HD-TVI et sortie vidéo analogique
10 Manette de commande du menu d'affichage à l'écran
11	Connexion supplémentaire pour la sortie vidéo analogique (adaptateur à 2 broches fourni)
Mise au point	Réglage de la mise au point
Zoom	Réglage du zoom

5. Montage / Installation

5.1. Montage de la caméra

ATTENTION!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

Utilisez le gabarit de perçage fourni pour percer les trous de fixation. Pour le passage latéral des câbles, une ouverture est prévue dans la plaque de fond du support. Utilisez des chevilles et des vis adaptées au support pour fixer la caméra.

Les câbles peuvent être posés sur le côté ou dans le plafond/mur.

L'orientation de la caméra s'effectue à l'étape suivante. Pour cela, un écran de test analogique peut être branché à la caméra (uniquement à des fins d'essai, sur les modèles 720p activable à la place du signal HD-TVI). La connexion s'effectue au bas de la caméra soit avec le câble de raccordement de la caméra soit avec l'adaptateur fourni.

Après avoir orienté la caméra, resserrez les vis de fixation.

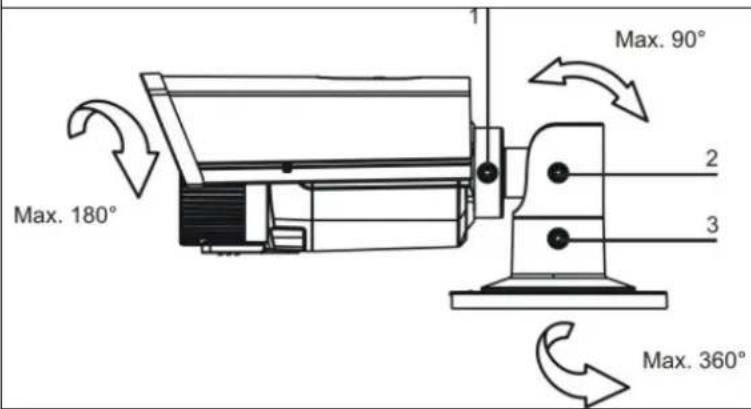

5.2. Orientation de la caméra

Le module caméra peut être orienté sur 3 axes.

1 : Vis de fixation (rotation)
2 : Vis de fixation (incliner)
3 : Vis de fixation (pivoter)

Après avoir orienté la caméra, réglez le zoom et la mise au point. Les options de réglage de la caméra se trouvent au bas de la caméra.

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de la caméra, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l'image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

5.3. Alimentation électrique

ATTENTION!

Avant de commencer l'installation, assurez-vous que l'alimentation électrique correspond bien à la tension nominale de la caméra.

Les caméras exigent une alimentation électrique 12 V CC ou 24 VCA. Ne pas tenir compte de la polarité de l'alimentation en courant continu !

5.4. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur, un câble coaxial de type RG59 ou RG6 à connecteur BNC (mâle) doit être branché au connecteur "TVI". La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

Un câble coaxial de type RG59 ou RG6 peut être branché à la sortie vidéo analogique ("CVBS"). La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 100 m.

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le câble ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm).

Si le câble est endommagé ou devient poreux à cause de son ancienneté, ceci peut avoir des conséquences sur la qualité du signal et de l'image (par ex. formation d'ombre sur les contours).

5.5. Commutation entre HD-TVI et sortie vidéo analogique

Sur la carte du module caméra se trouve un commutateur qui active la sortie HD-TVI ou la sortie vidéo analogique.

Sur ce modèle, il est impossible d'activer simultanément les deux sorties.

Après l'installation ou l'orientation du module caméra, réglez le commutateur sur la position "TVI" afin d'activer la sortie HD-TVI.

6. Menu d'affichage à l'écran

6.1. Ouverture du menu d'affichage à l'écran

Le menu d'affichage à l'écran de cette caméra est accessible via la manette se trouvant au bas ou via l'ABUS HD-TVI DVR. Pour cela, consultez le manuel d'utilisateur de l'ABUS HD-TVI DVR.

6.2. Description du menu d'affichage à l'écran

Appuyez sur le bouton de la commande du menu d'affichage à l'écran pour ouvrir le menu d'affichage à l'écran. Ce menu permet d'effectuer des réglages précis.

SETUP

VIDEO STANDARD PALLANGUAGE ENGLISHMAIN MENU ↓

Fonction Description
VIDEO STANDARD Réglage	de la norme vidéoPAL: La sortie vidéo et la sortie de moniteur de service sont réglées sur la norme 50 Hz (par ex. 720p50, 1080p50 ou PAL)NTSC: La sortie vidéo et la sortie de moniteur de service sont réglées sur la norme 60 Hz (par ex. 720p60, 1080p60 ou NTSC)
LANGUAGE Réglage de la langue du menu affiché	Actuellement, le menu n'est disponible qu'en anglais pour ce modèle de caméra.
MAIN MENU Réglages avancés de la caméra	Appuyez sur la touche ENTER pour ouvrir le menu des réglages avancés de la caméra.

MENU PRINCIPAL

SETUP
AE	↓
WB	AUTO
DAY&NIGHT	SMART↓
VIDEO SETTING ↓
FUNCTION	↓
RESET
SAVE&EXIT	SAVE

AE

Ce menu contient les réglages généraux de l'exposition. Il est utile si la caméra doit traiter des contrastes importants ou si elle exige des réglages spécifiques pour la vision nocturne.

Fonction Description
BRIGHTNESS (1~10): Réglage de la luminosité
AE MODE GLOBAL AE: Réglage général automatique de l'exposition sans la fonction DWDRDWDR: Réglage automatique de l'exposition avec la fonction DWDR La fonction DWDR permet un meilleur rendu des images fortement contrastées. Les zones d'ombre de l'image vidéo sont éclaircies et la luminosité des zones claires est préservée.
AGC Contrôle automatique du gain. Plus le réglage est élevé, plus l'image vidéo est claire dans des conditions d'éclairage médiocres, mais les bruits d'image sont aussi plus importants.OFF: DésactivéLOW: FaibleMIDDLE: MoyenHIGH: Élevé
SENSE UP (0~16): Réglage de l'exposition longue. Par une exposition plus longue de chaque image, l'image qui en résulte est plus claire. Le taux d'images diminue (plus l'exposition est longue, plus le taux d'images est faible)0: désactivé2~16: Exposition plus longue multipliée par le facteur x
RETURN	Retour à la page de menu précédente

WB

Ce menu permet de régler la balance des blancs.

Fonction Description
AUTO Balance des blancs automatique
MANUAL Balance des blancs manuelle
	RGAIN: Facteur de gain de la composante rouge de l'imageBGAIN: Facteur de gain de la composante bleue de l'imageRETURN: Retour à la page de menu précédente

DAY&NIGHT

Ce menu permet de régler la commutation jour/nuit.

Fonction Description
SMART Activation/désactivation	on automatiques du mode jour ou nuit. Le capteur photo intégré commande la commutation selon l'intensité d'éclairage.INFRARED-LAMP: ON: LED IR actives en mode nuitOFF: LED IR inactives en mode nuitSMART-IR (0~5): Plus la valeur est élevée, plus les LED IR sont sombres lorsque des objets sont très proches (réduction de l'intensité lumineuse IR).RETURN: Retour à la page de menu précédente
COLOR La caméra reste en mode couleur. Le filtre pivotant infrarouge reste devant l'objectif et les LED IR restent éteintes.
B/W La caméra reste en mode noir/blanc. Le filtre pivotant infrarouge est retiré de l'objectif. Les LED IR sont automatiquement allumées et éteintes par le capteur photo.

VIDEO SETTING

Ce menu permet d'effectuer des réglages généraux de l'image, comme le contraste ou l'inversion de l'image vidéo.

Fonction Description
CONTRAST (1~10):	Réglage du contraste de l'image
SHARPNESS	Cette fonction permet de modifier électroniquement la perception de la netteté de l'image.EDGE (1~10): Modification de la représentation des contours dans les zones clairesDETAIL (1~10): Modification de la netteté de l'imageRETURN: Retour à la page de menu précédente
COLOR GAIN	(1~10): Saturation de l'image vidéo
3DNR	Réglage de la fonction d'élimination des bruits parasites. Plus la valeur est élevée, plus le logiciel élimine de bruits dans l'image vidéo.OFF: DésactivéLOW: FaibleMIDDLE: MoyenHIGH: Élevé
MIRROR Inversion de l'image vidéo	OFF: DésactivéHV: Inversion de l'image horizontale et inversion de l'image verticaleV: Inversion de l'image verticaleH: Inversion de l'image horizontale
RETURN Retour à la page de menu précédente

FONCTION

Fonction Description
DETECTION	InutiliséLa détection de mouvement interne de la caméra est intégrée de série dans la plateforme du processeur. Ce type de caméra ne dispose cependant d'aucune interface (par ex. une sortie d'alarme) permettant d'utiliser cette fonction.
MASKING	Réglages du masquage des zones privées. La taille et la position de huit zones privées maximum peuvent être librement définies.COLOR: Réglage de la couleur de toutes les zonesAREA NO. 0~7: Réglage de la zone correspondanteSTATUS: ON: Zone activéeOFF: Zone désactivéeHORIZON. SIZE: Taille horizontale de la zoneVERTICAL SIZE: Taille verticale de la zoneHORIZON. MOVE: Position de départ horizontale de la zoneVERTICAL MOVE: Position de départ verticale de la zone
ZOOM IN (50 / 60 / 70 / 80 / 90 / 100)Zoom numérique. Le réglage 100 signifie pas de zoom numérique. La valeur 50 signifie que la moitié de l'image, vue depuis le centre de l'image, est représentée comme une image de caméra.
RETURN Retour à la page de menu précédente

RESET

Fonction Description
RESET Rétablissement des réglages par défaut de la caméra dans le menu principal

SAVE&EXIT

Fonction Description
SAVE Enregistrer tous les réglages et quitter le menu d'affichage à l'écran
EXIT Quitter le menu d'affichage à l'écran

7. Maintenance et nettoyage

7.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit (par exemple l'état du boîtier).

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez sa remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles,
- l'appareil ne fonctionne plus.

Remarque :

Le produit ne nécessite aucune maintenance. Aucune de ses pièces ne nécessite de maintenance ni de contrôle de votre part. N'ouvrez jamais l'appareil.

7.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

8. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

9. Caractéristiques techniques

Numéro du modèle HDCC61510
Enregistreur d'images 1/3" Progressive Scan CMOS
Type de caméra Vario Tube
Résolution	720p25,
Éléments d'image (effectifs) 1920 (H) × 1080 (V)
Objectif 2,8 – 12 mm, objectif Vario-Fokal
Angle de visée horizontal 32° - 78°
Commutation jour/nuit Filtre d'arrêt	IR électromécanique
Éclairage minimum (couleur) 0,1 lux
Éclairage minimum (noir et blanc) 0,001 lux (intégration d'image activée)
Éclairage minimum (IR) 0 lux
Intégration d'image 2x – 16x
Élimination des bruits parasites 3D	DNR
Réglage de l'obturateur électronique	1/50 s à 1/50000 s
Commande de la caméra	Affichage à l'écran
Compensation du contre-jour	DWDR
Masquage des zones privées	8 zones librement configurables
Zoom numérique	Oui
Système vidéo	HD-TVI
LED IR	42
Portée IR	40 m
Smart IR	Oui
Raccordements	Signal vidéo (HD-TVI, BNC), signal vidéo (FBAS, BNC), alimentation électrique
Alimentation électrique	12 VCC ± 10 %, 24 VCA ± 10 %
Consommation de courant	Max. mA (max. W)
Température de fonctionnement	-20°C à +60°C
Humidité de l'air	Max. 90 %
Dimensions (L x l x h)	267 x 92 x 115 mm
Poids	900 g

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de la caméra, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l'image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

HDCC61510

FR Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
