INSTRUKCJA OBSŁUGI STATO411 BRANDT

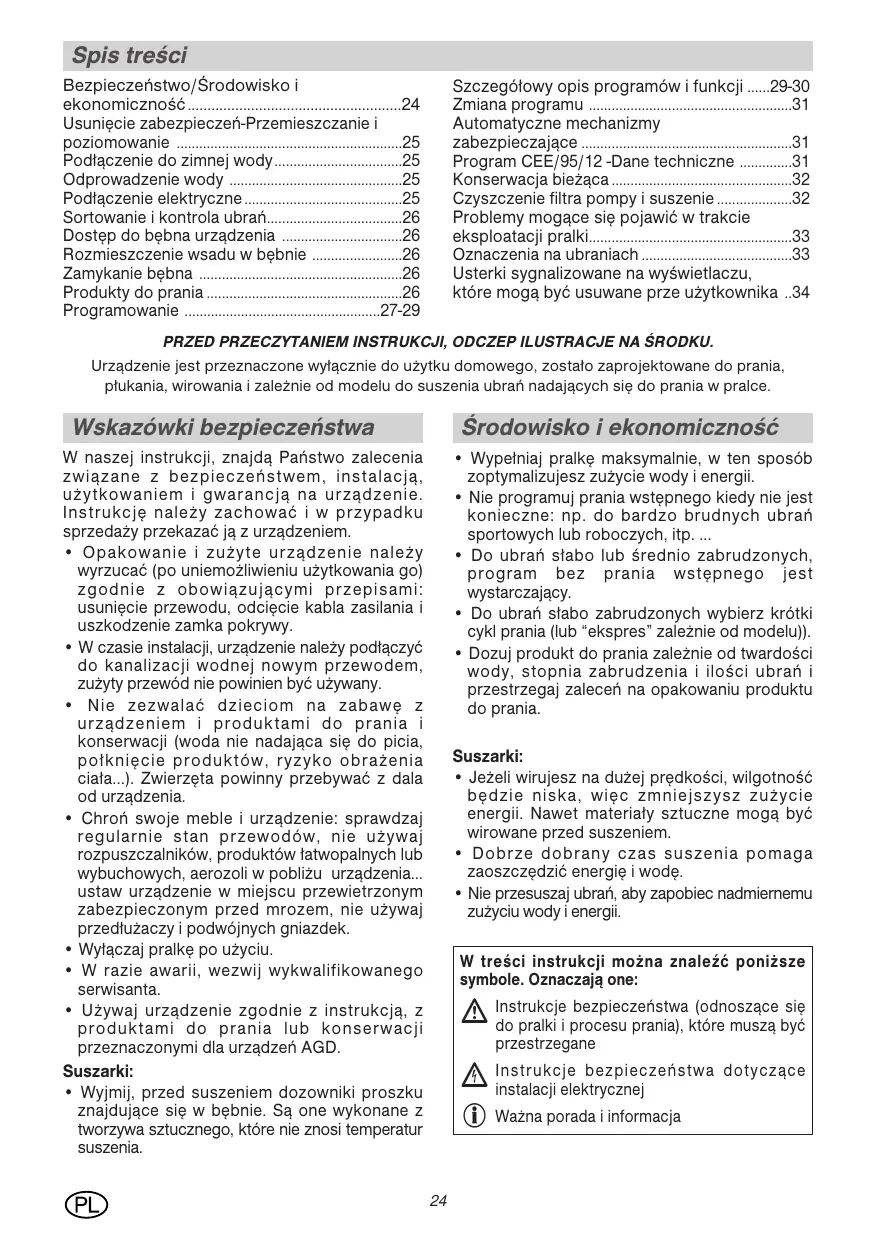

• Spis treści Bezpieczeństwo/Środowisko i ekonomiczność p. 24
• Usunięcie zabezpieczeń-Przemieszczanie i poziomowanie p. 25
• Podłączenie do zimnej wody p. 25
• Odprowadzenie wody p. 25
• Podłączenie elektryczne p. 25
• Sortowanie i kontrola ubrań p. 26
• Dostęp do bębna urządzenia p. 26
• Rozmieszczenie wsadu w bębnie p. 26
• Zamykanie bębna p. 26
• Produkty do prania p. 26
• Programowanie p. 27
• -29 Szczegółowy opis programów i funkcji p. 29
• -30 Zmiana programu p. 31
• Automatyczne mechanizmy zabezpieczające p. 31
• Program CEE/95/12 -Dane techniczne p. 31
• Konserwacja bieżąca p. 32
• Czyszczenie filtra pompy i suszenie p. 32
• Problemy mogące się pojawić w trakcie eksploatacji pralki p. 33
• Oznaczenia na ubraniach p. 33
• Usterki sygnalizowane na wyświetlaczu, które mogą być usuwane prze użytkownika PRZED PRZECZYTANIEM INSTRUKCJI, ODCZEP ILUSTRACJE NA ŚRODKU. Urządzenie jest przeznaczone wyłącznie do użytku domowego, zostało zaprojektowane do prania, płukania, wirowania i zależnie od modelu do suszenia ubrań nadających się do prania w pralce. Wskazówki bezpieczeństwa Środowisko i ekonomiczność W naszej instrukcji, znajdą Państwo zalecenia związane z bezpieczeństwem, instalacją, użytkowaniem i gwarancją na urządzenie. Instrukcję należy zachować i w przypadku sprzedaży przekazać ją z urządzeniem. p. 34

• Opakowanie i zużyte urządzenie należy wyrzucać (po uniemożliwieniu użytkowania go) zgodnie z obowiązującymi przepisami: usunięcie przewodu, odcięcie kabla zasilania i uszkodzenie zamka pokrywy.
• W czasie instalacji, urządzenie należy podłączyć do kanalizacji wodnej nowym przewodem, zużyty przewód nie powinien być używany.
• Nie zezwalać dzieciom na zabawę z urządzeniem i produktami do prania i konserwacji (woda nie nadająca się do picia, połknięcie produktów, ryzyko obrażenia ciała...). Zwierzęta powinny przebywać z dala od urządzenia.
• Chroń swoje meble i urządzenie: sprawdzaj regularnie stan przewodów, nie używaj rozpuszczalników, produktów łatwopalnych lub wybuchowych, aerozoli w pobliżu urządzenia... ustaw urządzenie w miejscu przewietrzonym zabezpieczonym przed mrozem, nie używaj przedłużaczy i podwójnych gniazdek.
• Wyłączaj pralkę po użyciu.
• W razie awarii, wezwij wykwalifikowanego serwisanta.
• Używaj urządzenie zgodnie z instrukcją, z produktami do prania lub konserwacji przeznaczonymi dla urządzeń AGD. Suszarki:
• Wyjmij, przed suszeniem dozowniki proszku znajdujące się w bębnie. Są one wykonane z tworzywa sztucznego, które nie znosi temperatur suszenia.

• Wypełniaj pralkę maksymalnie, w ten sposób zoptymalizujesz zużycie wody i energii.
• Nie programuj prania wstępnego kiedy nie jest konieczne: np. do bardzo brudnych ubrań sportowych lub roboczych, itp. ...
• Do ubrań słabo lub średnio zabrudzonych, program bez prania wstępnego jest wystarczający.
• Do ubrań słabo zabrudzonych wybierz krótki cykl prania (lub “ekspres” zależnie od modelu)).
• Dozuj produkt do prania zależnie od twardości wody, stopnia zabrudzenia i ilości ubrań i przestrzegaj zaleceń na opakowaniu produktu do prania. Suszarki:
• Jeżeli wirujesz na dużej prędkości, wilgotność będzie niska, więc zmniejszysz zużycie energii. Nawet materiały sztuczne mogą być wirowane przed suszeniem.
• Dobrze dobrany czas suszenia pomaga zaoszczędzić energię i wodę.
• Nie przesuszaj ubrań, aby zapobiec nadmiernemu zużyciu wody i energii. W treści instrukcji można znaleźć poniższe symbole. Oznaczają one: Instrukcje bezpieczeństwa (odnoszące się do pralki i procesu prania), które muszą być przestrzegane Instrukcje bezpieczeństwa dotyczące instalacji elektrycznej Ważna porada i informacja

Usunięcie zabezpieczeń Przemieszczanie, poziomowanie

PRZED KAŻDYM UŻYCIEM, WYKONAJ

OPERACJE NA ILUSTRACJACH RYS.1 i 2 Zdejmij część ze styropianu umieszczonego pod pokrywą. (Zachować części blokujące, będą przydatne w czasie przeprowadzki). Ustawienie na kółkach – Przemieszczanie Aby przemieścić urządzenie, odczep i przesuń dźwignię ustawiania na rolkach z prawej strony do lewej. Urządzenie nie może stać na rolkach w czasie działania. Zwróć uwagę na wypoziomowanie i stabilność, aby zapobiec drganiom w czasie wirowania! Poziomowanie RYS.6 ➀ ➁ - Ustaw urządzenie na rolkach. - Odkręć dwie śruby przy pomocy płaskiego śrubokręta. - Wyreguluj dwie nogi przy pomocy klucza płaskiego lub szczypiec aby wykonać poziomowanie. - Ustaw na podłodze manewrując dźwignią ustawiania na rolkach, aby sprawdzić ustawienie. - Jeżeli poziom jest prawidłowy przykręć śruby blokujące. Aby ustawić urządzenie równolegle z meblami, wyłamać haki mocowania przewodów. Zwrócić uwagę, aby nie uszkodzić przewodów! Jeżeli nie można uniknąć instalacji na wykładzinie, wyreguluj nogi w taki sposób aby pozostawić wolną przestrzeń dla wentylacji. Zabezpieczenie tylne transportowe RYS.1 ➀ do ➃ ➀ Odkręcić sześć śrub przy pomocy klucza 10 lub płaskiego śrubokręta. ➁ Zdjąć zabezpieczenie. ➂ Zwolnić przewód elektryczny z części plastikowej łączącej go z zabezpieczeniem transportowym. ➃ Zatkać otwory po zabezpieczeniu przy pomocy dostarczonych zatyczek i przykręcić 4 śruby zewnętrzne do obudowy. Zabezpieczenie przednie transportowe RYS. 2 ➀ do ➄ ➀ Odczepić cokół naciskając równocześnie na występy boczne i pociągnąć do siebie. ➁ Odkręcić śrubę mocującą zabezpieczenie przednie z czerwonego plastiku. ➂ Zdjąć zabezpieczenie przednie. ➃ Zatkać otwór po zabezpieczeniu przy pomocy ostatniej zatyczki. ➄ Założyć cokół. Podłączenia Podłączenie do zimnej wody (RYS. 5) Pralka może być podłączona do każdego zasilania zimną wodą. Podłącz dostarczony przewód zasilania do gwintowanego zaworu śr 20x27 (3/4 BSP) nie zapominając o dostarczonej uszczelce, (zależnie od modelu, przewód może już być wyposażony w uszczelkę). Ciśnienie wody może wahać się między 10 a 100 N/cm2 (1-10 bar). W przypadku wysokiego ciśnienia, użyj regulatora ciśnienia. Niezbędne informacje można uzyskać w wodociągach miejskich. Podłączenie elektryczne (RYS. 5) Patrz rozdział “dane techniczne”. Gniazdo prądu musi być łatwo dostępne i poza zasięgiem dzieci. Instalacja musi być zgodna z normami krajowymi, zwłaszcza w kwestii uziemienia i przy instalacji w łazience. Nigdy nie usuwać uziemienia. Nie należy korzystać z przedłużaczy elektrycznych lub podwójnych gniazdek przy podłączaniu pralki do gniazdka. Nie ponosimy żadnej odpowiedzialności za wszelkie wypadki spowodowane nieprawidłowym uziemieniem urządzenia lub nieprawidłową instalacją elektryczną. Urządzenie nie może być włączone (pozycja stop) w momencie podłączania do zasilania elektrycznego. Odprowadzenie wody (RYS. 5) Uwaga: Umocuj prawidłowo przewód odpływowy, aby zapobiec zalaniu. We wszystkich przypadkach, wysokość kolanka musi zawierać się między 0,80 m min. i 1,10 m maks. Przewód musi być umocowany, aby zapobiec pęknięciu, a jego otwór musi znajdować się nad powierzchnią wody. Urządzenie jest zgodne z dyrektywami europejskimi CEE73/23 (dyrektywa niskie napięcia), CEE/89/336 (zgodność elektromagnetyczna) ze zmianami w dyrektywie CEE/93/68.

Przygotowanie ubrań Nie przestrzeganie następujących zaleceń może

• Zwrócić uwagę, aby żadna część ubrania nie wpadła obok bębna. prowadzić do powstania poważnych szkód, nawet nieodwracalnych (uszkodzenie bębna, uszkodzone ubrania, itd. …) i powoduje anulowanie gwarancji. Zamknięcie bębna
• Zamknąć bęben dwoma rękoma zwracając uwagę na prawidłowy powrót zaczepu na miejsce. Widoczna część kolorowa (RYS.3 ➂ ➃).

ZWRÓCIĆ UWAGĘ, ABY NIE ZAKLESZCZYĆ

UBRAŃ MIĘDZY KLAPAMI OTWORU. Sortowanie ubrań

• Upewnij się, że ubrania nadają się do prania w pralce: sprawdź etykiety na ubraniach (rodzaj, temperatura, typ czyszczenia...)
• Upewnij się, że ubrania kolorowe nie farbują.
• W razie wsadu mieszanego, użyj programu dla delikatniejszych ubrań. Sprawdzanie ubrań przed suszeniem (tylko pralko-suszarki) Materiały, z których są wykonane ubrania różnią się między sobą i ich zachowanie w czasie suszenia może być bardzo różne. Ogólnie, wszystkie ubrania nadające się do prania w pralkach mogą być suszone w suszarkach bębnowych, z wyjątkiem: - wełny, jedwabiu, firan, rajstop lub pończoch, materiałów powlekanych - chlorofibra (na przykład Thermolactyl*)
• Nazwa zastrzeżona - ubrań z pianką z tworzyw sztucznych, gumą lub elementami, które mogą odczepić się, dużych artykułów (poduszki, pierzyny...) - ubrań nie odwirowanych - ubrań czyszczonych chemicznie. Należy unikać suszenia w tym samym czasie materiałów lekkich i wykonanych z grubej bawełny, ponieważ masa bawełnianych ubrań spowoduje pogniecenie ubrań wykonanych z delikatnych materiałów. Zaleca się osobne suszenie materiałów farbujących. Sprawdzanie ubrań
• Opróżnij kieszenie i zamknij zamki i napy.
• Unikaj wkładania żabek lub włóż firanki i drobne części takie jak taśmy, kieszenie, itp.) do siatki do prania. Zapnij guziki poszew, itp.....
• Usuń źle przyszyte guziki, spinki, agrafki. Dostęp do bębna urządzenia (RYS. 3 - 4) Postępuj w następującej kolejności
• Sprawdź, czy urządzenie jest wyłączone.
• Otwórz drzwi urządzenia. (RYS. 4)
• Naciśnij przycisk klapy. (RYS. 3 ➀ ➁ ) Rozmieszczenie wsadu w bębnie
• Dla uzyskania optymalnej wydajności prania, włożyć ubrania, uprzednio posortowane i rozłożone, w bębnie, bez ubijania i rozkładając je równomiernie. Wymieszać duże ubrania z małymi , aby uzyskać optymalne wirowanie, bez utraty wyważenia. Produkty do prania (RYS. 10)

Nadmierne ilości środków powodują powstawanie piany. Przy nadprodukcji piany zmniejsza się wydajność pralki i zwiększa czas prania oraz zużycie wody. Przy skoncentrowanych produktach do prania, nie zapomnij zmniejszyć ilości, sprawdź zalecenia na opakowaniu. Pranie wstępne (tylko proszek do prania Pranie zasadnicze (proszek lub płyn do prania)

Przegroda „PRANIE ZASADNICZE” może zawierać proszek lub płyn do prania. Detergenty w postaci płynnej nie powinny być jednak stosowane do programów z Z PRANIEM WSTĘPNYM. ➂ cl Wybielacze: Wybielacz stosuje się jako środek dezynfekujący lub wybielający. Skoncentrowany wybielacz należy rozcieńczyć. (zależnie od modelu) Środek do zmiękczania tkanin: Skoncentrowany środek do zmiękczania tkanin powinien być przed użyciem rozcieńczony w ciepłej wodzie. Zmniejsz ilość produktu o 10%: Kiedy zawartość wapnia w wodzie jest niska, kiedy ubrania są słabo zabrudzone lub jest ich mało, na krótkim programie. Środki piorące przeznaczone do prania wełny i bardzo delikatnych tkanin Do prania tego typu tkanin należy stosować detergenty specjalnie do tego przeznaczone w ilościach zalecanych przez ich producentów. (należy unikać umieszczania tych detergentów bezpośrednio w bębnie, ponieważ niektóre z nich niszczą metal). Dozowanie produktów do prania Przestrzegać dozowania podanego na opakowaniu produktów do prania. Uwaga: podane dawki zwykle dotyczą maksymalnych wsadów. Dostosuj dozowanie do Twojego prania.

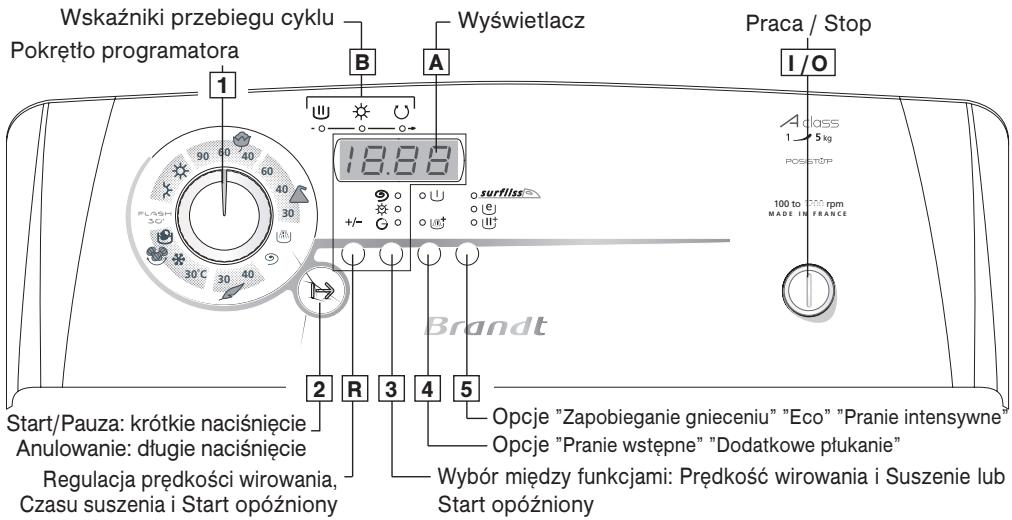

Programowanie Wskaźniki przebiegu cyklu Pokrętło programatora

Wyświetlacz Praca / Stop

2 R 3 4 5 Opcje ”Zapobieganie gnieceniu” ”Eco” ”Pranie intensywne” Start/Pauza: krótkie naciśnięcie Opcje ”Pranie wstępne” ”Dodatkowe płukanie” Anulowanie: długie naciśnięcie Wybór między funkcjami: Prędkość wirowania i Suszenie lub Regulacja prędkości wirowania, Czasu suszenia i Start opóźniony Start opóźniony

Wszystkie przyciski, z wyjątkiem przycisku ”Praca/Stop” są dotykowe. Nie pozostają więc wciśnięte. W czasie programowania, wszystkie przyciski, z wyjątkiem ”Start/Pauza”, mogą być przytrzymywane, ale dla dokładnej regulacji, zalecamy stosowanie krótkich naciśnięć. Naciśnięcie przycisku ”Start/Pauza” należy wykonywać krótko z wyjątkiem anulowania programu* kiedy należy go przytrzymać po naciśnięciu. (*) Szczegółowy opis funkcji znajduje się na następnych stronach. Jeżeli jedna z lampek wskaźnikowych przebiegu cyklu B świeci się w czasie włączania zasilania, należy wykonać anulowanie przed rozpoczęciem programowania. Uwaga: Przycisk ”Praca/Stop” nie anuluje programu. Pełne programowanie (pranie z lub bez suszenia):

• Wcisnąć przycisk “Praca/ Stop” I / O . (1)
• Ustawić pokrętło 1 na wybrany program prania. Pralka proponuje prędkość wirowania dla wybranego typu tkanin.
• Wybrać przyciskiem R : - zmianę proponowanej prędkości wirowania - lub funkcję wypompowania wody. Cykl zakończy się delikatnym wirowaniem z prędkością 100 obr./min. - lub funkcję „Stop z wodą w pralce”. Cykl prania zostanie zatrzymany przed ostatecznym wypompowaniem wody i odwirowaniem.
• Wybierz lub nie opcje: - ”Pranie wstępne” i/lub ”Dodatkowe płukanie” przyciskiem 4 - ”Zapobieganie gnieceniu” i/lub ”ECO” i “Pranie intensywne” przyciskiem 5 - suszenie przyciskiem 3 następnie ustaw czas przyciskiem R (dla wsadu ubrań do suszenia, patrz tabela programów).
• Uruchom cykl naciskając ”Start/Pauza” 2 ... Wskaźniki i/lub wyświetlacz wskaźnik + kontrolka prędkości zalecanego wirowania na A wskaźnik + np. lub lub + wybrane opcje

” + np.: wskaźnik + odliczanie pozostałego czasu cyklu na A i B : faza cyklu. wskaźnik

• ... lub wybrać funkcję opóźnienia startu o 1 do 19 godzin przyciskiem 3 , + odliczanie pozostałego następnie ustawiając czas przy pomocy przycisku R . czasu do włączenia prania na

Programowanie Pełne programowanie (ciąg dalszy): Wskaźniki i/lub wyświetlacz : Po odwirowaniu, pralka ustawia automatycznie bęben otworem w górę, aby ułatwić dostęp do bielizny. Operacja trwa maksymalnie 3 minuty.

• Następnie komunikat ”-0-” pojawia się na wyświetlaczu, co oznacza zakończenie cyklu (2). Należy odczekać 1 do 2 min do odblokowania zabezpieczenia pokrywy, aby uzyskać dostęp do bielizny. Zwolnić przycisk ”Praca/Stop” I / O (3). Programowanie cyklu suszenia :
• Wcisnąć przycisk “Praca/ Stop” I / O (1).
• Przekręć pokrętło 1 programatora, aby wybrać program suszenia intensywnego lub łagodnego zależnie od rodzaju ubrań
• Wybierz lub nie opcję ”Zapobieganie gnieceniu” przyciskiem 5 - ta opcja powoduje zakończenie programu 2 godzinami “rozprostowywania” (patrz szczegółowy opis funkcji)
• Ustaw wybrany czas przyciskiem R (suszyć tylko ubrania które zostały odwirowane z prędkością przynajmniej 800 obr./min)
• Wybierz uruchomienie naciskając ”Start/Pauza” 2 ...
• ... lub „start opóźniony” za pomocą przycisków 3 i R . wskaźnik i wybrana opcja + np.: + wskaźnik + odliczanie pozostałego czasu cyklu na A lub odliczanie pozostałego czasu do włączenia prania na A Wkładanie lub wyjmowanie rzeczy do prania w czasie cyklu (niemożliwe podczas wirowania):
• Nacisnąć przycisk “Start/pauza” 2 , aby przerwać cykl. wskaźnik B miga + licznik A zatrzymany
• Wyjąć lub włożyć rzeczy do prania*.
• Nacisnąć przycisk “Start/pauza” 2 , aby wznowić cykl. wskaźnik B świeci się (*)czas odblokowania pokrywy wynosi od 1 do 2 minut. + wznowienie odliczania na A Jeżeli wybrano start opóźniony, można w dowolnej chwili otworzyć bęben w czasie oczekiwania na start opóźniony bez przerywania lub wznawiania cyklu Anulowanie w czasie programowania, prania lub pauzy:
• Nacisnąć dwa razy przycisk ”Start/Pauza” 2 , przez minimum jedną sekundę. Może być wykonane w dowolnym momencie, w trakcie cyklu prania lub programowania lub w czasie pauzy. Jeżeli anulowanie nastąpi w czasie oczekiwania na „start opóźniony”, tylko „start opóźniony” zostanie anulowany. powrót do wyświetlania początkowego Konserwacja pralki:
• Na końcu cyklu, należy wyczyścić filtr suszarki (patrz rozdział ”KONSERWACJA BIEŻĄCA”). Szczegółowe informacje na temat poszczególnych funkcji podane są w rozdziale ”SZCZEGÓŁOWY OPIS PROGRAMÓW I FUNKCJI”. Ważna uwaga: jeżeli pralka została wyłączona przez naciśnięcie przycisku “Praca/Stop” lub na skutek wyłączenia zasilania, po przywróceniu zasilania cykl prania będzie kontynuowany od miejsca, w którym został przerwany. (1) - Przed uruchomieniem pralki, należy sprawdzić, czy jest podłączona do sieci elektrycznej a kran doprowadzający wodę odkręcony. Należy również sprawdzić, czy drzwiczki bębna oraz pokrywa pralki są prawidłowo zamknięte. (2) - W fazie ”koniec cyklu”, naciśnięcie na jeden z przycisków 2 , 3 , 4 , 5 lub R nie jest uwzględniane, ale umożliwia powrót do trybu ”programowanie”. (3) - Dla zapewnienia całkowitego bezpieczeństwa użytkowania pralki, zaleca się po zakończeniu prania zamknąć dopływ wody oraz odłączyć kabel zasilający.

Programowanie Aby wybrać program najlepiej dostosowany do rodzaju pranych tkanin, należy korzystać z zaleceń producenta podanych na metkach wyrobów. Tabela programów DELIKATNE 30-40°C 2

Do prasowania 1h do 1h30 Suche Bardzo suche 1,5 Intensywne /delikatne 30-60°C 2,5 ● ● ● ● ● ● ● ECO SYNTETYCZNE Wypompowanie wody 1h15 do 1h45 Wsad maksymalny (kg) 2,5 Pranie wstępne 40-90°C 5 ● ● ● ● ● ● ● Płukanie dodatkowe

KOLOROWE Rodzaj tkaniny Temperatura (°C) Wsad maksymalny (kg) „Stop z wodą w pralce” Zapobieganie gnieceniu Wsad maksymalny (kg) Rodzaj i czas suszenia 1h do 1h30 45 min do 1h 30 min 30 min do 1h 30min do 45 min 30min do 45 min nie nadają się do suszenia w suszarce nie nadają się do suszenia w suszarce Poszczególne programy 2,5

40°C nie nadają się do suszenia w suszarce nie nadają się do suszenia w suszarce przed suszeniem wybrać maksymalną prędkość dopuszczalną dla ubrań Tylko intensywne SUSZENIE: BAWEŁNA / BIAŁE / KOLOROWE Tylko delikatne SUSZENIE: SYNTETYCZNE / DELIKATNE Dobieranie wsadu, czasu i rodzaju suszenia w zależności od rodzaju ubrań zostało opisane poniżej ● : Funkcje można używac pojedynczo lub łącznie - nielogiczne kombinacje są niemożliwe Szczegółowy opis programów BAWEŁNA “ WEŁNA “

Dla wsadu zawierającego wyroby z WEŁNY

Dla wsadu zawierającego wyroby z BAWEŁNY białej wytrzymałej lub kolorowej Jeżeli prane są ubrania kolorowe, nie należy przekraczać temperatury 60°C. W pierwszych minutach programu, pralka dokonuje automatycznej oceny wagi wsadu i dostosowuje do niego ilość pobieranej wody.

Dla wsadu zawierającego wyroby JEDWABNE lu z MATERIAŁÓW BARDZO DELIKATNYCH Program przeznaczony do odświeżenia lekko zabrudzonych tkanin. Maksymalny wsad wynosi 2,5 kg wyrobów z BAWEŁNY , BIAŁYCH , KOLOROWYCH lub z WYTRZYMAŁYCH SYNTETYCZNYCH tkanin. Program trwa około 30 minut. Temperatura prania w tym programie jest automatycznie ustawiana na 40°C. Ilość stosowanego detergentu w tym programie powinna być zmniejszona o połowę. SYNTETYCZNE “

Dla wsadu zawierającego wyroby z włókien SYNTETYCZNYCH WYTRZYMAŁYCH lub

Dla wsadu zawierającego wyroby z MATERIAŁÓW DELIKATNYCH , CIENKICH lub DELIKATNĄ BIELIZNĄ

Szczegółowy opis programów (ciąg dalszy)

Płukanie bez prania z możliwością wyboru: - wirowania z wypompowaniem wody - tylko wypompowania wody (opcja ”wypompowanie wody”) - zatrzymania bez wypompowania wody. TYLKO WIROWANIE “

Wirowanie z wypompowaniem wody. W przypadku wyboru programu ”tylko płukanie” z wirowaniem lub ”tylko wirowanie”, należy dostosować prędkość wirowania do rodzaju pranych tkanin. Szczegółowy opis funkcji Pranie wstępne Pozostały czas Stosowane dla tkanin silnie zabrudzonych (błotem, ziemią, tłuszczem, itp.). Należy pamiętać o wsypaniu właściwej ilości proszku do przegrody ” ” dozownika detergentu. Funkcja “Eco” umożliwia uzyskanie doskonałej jakości prania przy równoczesnej oszczędności energii. Zmniejsza temperaturę prania i wydłuża jego czas. Podczas programowania, można poznać czas wybranego cyklu* poprzez naciskanie przycisku 3 do momentu, w którym wskaźniki ” ”, ” ” i ” ” zgasną. (*) Czas podany przez pralkę na początku programu może ulec zmianie w czasie cyklu: - Jeżeli zmienisz temperaturę prania (nawet w czasie wirowania), jeżeli dodasz lub usuniesz opcję, czas zostanie wyliczony ponownie i zaktualizowany na wyświetlaczu. - Niektóre funkcje robocze (na przykład: wykrywanie braku wyważenia, piana...) mogą również zmieniać czas cyklu. - W razie wyłączenia prądu w czasie prania, po przywróceniu zasilania, wyświetlany czas może być krótszy od czasu rzeczywistego do końca prania. Czas zostanie zaktualizowany na początku fazy płukania. Pranie intensywne Stop z wodą w pralce Płukanie dodatkowe Ta funkcja jest przeznaczona dla osób mających wrażliwą i alergiczną skórę. Powoduje wykonanie dodatkowego płukania w cyklu prania. Zapobieganie gnieceniu Opcja ta zapobiega nadmiernym zagnieceniom dzięki czemu ułatwia prasowanie tkanin. Eco Ta funkcja może być wykorzystywana w przypadku prania tkanin, których nie chcą Państwo odwirowywać lub jeśli przewiduje się nieobecność w momencie zakończenia cyklu prania. Jeżeli wybrana została ta funkcja, cykl prania zostanie zatrzymany przed ostatecznym wypompowaniem wody i odwirowaniem. Tkaniny w bębnie pozostaną zanurzone w wodzie co zapobiegnie ich pognieceniu. Kiedy pralka jest zatrzymana z zatrzymaniem bez spuszczania wody, wyświetlacz A nie odlicza czasu i nie zmienia się (również punkt). Następnie: - można zakończyć pranie odwirowaniem. W tym celu wybierz przyciskiem 3 funkcję "wirowania" (wskaźnik ), z przyciskiem R ustawionym na odpowiednią prędkość wirowania. Cykl zakończy się automatycznie. - można wypompować wodę bez odwirowania. W tym przypadku wybierz funkcję "wirowanie" (wskaźnik ), następnie przyciskiem R wyświetl (funkcja "odsączanie”). Funkcja poprawia skuteczność prania i umożliwia, zwiększając automatycznie temperaturę oraz czas prania, usuwanie trudnych plam. “Rozprostowywanie” na końcu suszenia Aby włączyć tą funkcję, należy zaprogramować funkcję ”Zapobieganie gnieceniu”. Zapewnia “rozprostowywanie” ubrań przez 2 godziny na koniec suszenia. Kontrolka “ ” pozostaje zapalona przez cały okres “rozprostowywania”. Aby uzyskać dostęp do ubrań w tym czasie należy anulować funkcję naciskając przycisk ”Start/ Pauza” 2 przez przynajmniej jedną sekundę. Start opóźniony Można opóźnić uruchomienie programu o 1 do 19, aby skorzystać z taryfy nocnej lub w celu uruchomienia cyklu o wybranym czasie. W tym celu wybierz przyciskiem 3 funkcję "start opóźniony" (wskaźnik ” ”), następnie wybierz przyciskiem R czas startu cyklu. W czasie odliczania, wyświetlacz A odlicza czas pozostały do startu prania.

Zmiana programu lub suszenia Jeżeli w tym czasie, chcesz anulować “start W czasie programowania: Przed naciśnięciem przycisku “Start/pauza” 2 ” możliwe jest dokonanie wszelkich zmian.

Po uruchomieniu cyklu prania:

• Nie można zmienić typu tkanin (na przykład przejść z “BAWEŁNY” na “SYNTETYCZNE”, z “SYNTETYCZNYCH” na “DELIKATNE,” itd...). Jeżeli przestawisz pokrętło programów 1 na inny rodzaj ubrań, wskaźnik przebiegu cyklu B zapala się, a wyświetlacz A miga przez kilka sekund wskazując, że zmiana nie jest możliwa i nie zostanie uwzględniona. Aby zmienić rodzaj tkanin w czasie cyklu, należy anulować bieżący program i zaprogramować nowy cykl prania.
• Można natomiast, na początku fazy prania, zmienić temperaturę dla danego typu tkanin. Pozostały czas zostanie zmieniony.
• Można również zmienić prędkość wirowania w czasie całego cyklu prania.
• Można wybrać funkcje ”wypompowanie wody” i ”stop z wodą w pralce” aż do końca płukania.
• Można zmienić ustawienie ”startu opóźnionego” w trakcie całego okresu oczekiwania poprzedzającego start cyklu.

opóźniony”, ustaw wyświetlacz A na “0” i krótko naciśnij przycisk 2 “ ”. Cykl prania rozpoczyna się natychmiast. Można włączyć opcję “ ” (pranie wstępne) tylko podczas okresu oczekiwania na "start opóźniony”. Opcję “ ” (płukanie dodatkowe) można włączyć do momentu rozpoczęcia płukania Można zmieniać opcje “ (zapobieganie gnieceniu), “ ” (Eco) i “ (pranie intensywne) tylko podczas okresu oczekiwania na "start opóźniony”. Można wyłączyć wszystkie opcje w czasie trwania cyklu jeżeli ich działanie nie zostało zakończone. Nie można zmienić lub zaprogramować suszenia po uruchomieniu cyklu prania lub suszenia. Na końcu cyklu: Kiedy wyświetlacz wskazuje ”-0-”, można zaprogramować nowy cykl bez zwolnienia przycisku ”Praca/Stop” I / O . W tym celu wystarczy nacisnąć jedne z przycisków 2 , 3 , 4 , 5 lub R . Pralka jest gotowa do kolejnego programowania. Automatyczne mechanizmy zabezpieczające Zabezpieczenie pokrywy pralki przed otwarciem: Kontrola nierównomiernego rozłożenia wsadu w pralce: W momencie rozpoczęcia cyklu prania, pokrywa pralki zostaje automatycznie zablokowana. Kiedy cykl prania zakończy się lub kiedy pralka zatrzyma się z wodą w bębnie (funkcja „Stop z wodą w pralce”) pokrywa zostanie odblokowana. Jeżeli został zaprogramowany „start opóźniony”, w czasie oczekiwania na rozpoczęcie cyklu pokrywa nie jest zablokowana. Aby otworzyć pokrywę w trakcie cyklu prania, należy nacisnąć krótko przycisk 2 “ odczekać 1 do 2 min aby zabezpieczenie pokrywy odblokowało się. Pralka jest wyposażona w system kontroli wyważenia wsadu podczas wirowania, który może zredukować maksymalną prędkość wirowania w sytuacji nierównomiernego rozłożenia wsadu wewnątrz bębna. W przypadku niezadowalających rezultatów wirowania należy rozmieścić pranie równomiernie w bębnie i ponownie uruchomić program wirowania. Zabezpieczenie przed nadmiernym powstawaniem piany: Pralka posiada system wykrywający nadmierne tworzenie się piany. W takim przypadku cykl prania zostaje zatrzymany a woda jest wypompowywana. Następnie cykl prania jest wznawiany z uruchomieniem w razie potrzeby dodatkowego płukania. Zabezpieczenie przed przepełnieniem: W trakcie pracy pralki, specjalny mechanizm kontroluje stale właściwy poziom wody, aby nie dopuścić do przepełnienia bębna. Programy testów zgodnie z Dyrektywą Europejską CEE/95/12 - Dane techniczne Pranie : Bawełna 60 °C - 5 kg - bez opcji - wirowanie maksymalne. Suszenie : Bawełna - Bardzo suche - 2,5 kg Dane techniczne: 230V - 50Hz -10A - 2200W.

Konserwacja bieżąca Czyszczenie filtra pompy:

- odkręć filtr pompy spustowej, - wyczyść filtr, wkładając go na miejsce, wsuń ustawiając do góry mały występ na powierzchni cylindrycznej i przykręć do oporu, - zamontuj cokół. Sprawdź przy następnym praniu, czy nie ma żadnych wycieków w momencie napełniania. Spuść wodę z pralki i odłącz od zasilania (RYS. 8) Zdejmij cokół i podłóż ścierkę i płaski pojemnik pod otwór dostępowy pompy, jeżeli urządzenie jest w niego wyposażone, wyjmij przewód spustowy, otwórz korek na końcu przewodu i poczekaj do wypłynięcia wody do pojemnika, zamknij korek zwracając uwagę aby go prawidłowo włożyć i umocuj, Czyszczenie pralki: W przypadku zagrożenia ujemnymi temperaturami: opróżnić układ spustowy w

• Używaj wyłącznie gąbki, wody i mydła w płynie do czyszczenia, obudowy, otworu bębna, tablicy sterowania, pojemnika na produkty, itd.
• W żadnym wypadku nie stosować: proszków ściernych, gąbek metalowych lub plastikowych, produktów na bazie alkoholu, rozpuszczalników... sposób przedstawiony powyżej. Dostęp do dna bębna Demontaż łopatki bębna: Jeżeli jakieś ubranie wpadnie między bęben i zbiornik, zamknąć bęben po opróżnieniu. - Obrócić bęben, aż do mocowania łopatki, - odkręcić i wyjąc śrubę znajdującą się między dwoma otworami (napis TORX T20), łopatka odpadnie do bębna (pamiętaj o włożeniu ręcznika lub ścierki, aby zamortyzować upadek), - odwróć i otwórz bęben, - przez otwory wyjmij zakleszczone ubranie, - przy montażu załóż łopatkę, od przodu do tyłu, na mocowanie, - zamknij i odwróć bęben, przytrzymaj łopatkę w czasie wkładania śruby. Czyszczenie pojemnika na produkty: - Przesuń przycisk do przodu (RYS. 7 ➀ ), zdejmij pojemnik do góry (RYS. 7 ➁), - wyczyść ciepłą wodą, nie zapominając o umyciu wyjmowanego syfonu (niebieski), sprawdzić montaż po założeniu na miejsce, - następnie włożyć całość na miejsce sprawdzając prawidłowe ustawienie. Wymiana kabla zasilającego: Jeżeli zachodzi konieczność wymiany kabla zasilającego w pralce, należy zlecić tę czynność pracownikowi autoryzowanego serwisu. Sprawdzać regularnie, stan przewodów dopływu wody i spustowego. Przy stwierdzeniu pęknięć, należy go wymienić. Czyszczenie filtra suszenia: (tylko pralko-suszarki) Czyść filtr po każdym suszeniu: - wyjmij filtr (z prawej strony, obok otworu bębna) pociągając do siebie - wyczyść go na sucho usuwając kawałki nitek - załóż filtr na miejsce dopychając go do oporu. Wymiana węża doprowadzającego wodę (RYS. 9) : Przy instalowaniu węża należy zwrócić uwagę na prawidłowe dokręcenie obu połączeń oraz umieszczenie uszczelek wewnątrz złączek.

Problemy mogące się pojawić w trakcie eksploatacji pralki Punkty, które należy sprawdzić w razie usterki. (1) pralki (2) pralko-suszarki Możliwe przyczyny/Usuwanie Możliwe przyczyny/Usuwanie Nie można rozpocząć cyklu prani (1 i 2)

• Zapomniano o naciśnięciu przycisku ”Start/pauza”.
• Urządzenie nie jest podłączone do zasiania: - sprawdź czy urządzenie jest podłączone do gniazdka. - sprawdź wyłączniki, bezpieczniki.
• Zawór wody jest zamknięty.
• Pokrywa jest źle zamknięta. Pralka wibruje podczas wirowania (1 i 2)
• Z urządzenia nie usunięto prawidłowo wszystkich zabezpieczeń: - sprawd, czy wszystkie podkładki transportowe zostały prawidłowo usunięte (patrz ”USUNIĘCIE ZABEZPIECZEŃ”).
• Podłoga nie jest pozioma.
• Urządzenie nie jest stabilne (patrz “POZIOMOWANIE”). Pranie jest niewystarczająco odwirowane lub wcale Nie jest odwirowane (1 i 2)
• Wybrano program bez wirowania, np. ”Wypompowanie wody”.
• Zabezpieczenie wirowania wykryło nieprawidłowe rozłożenie wsadu w bębnie: - równomiernie rozłóż ubrania i ponownie uruchom wirowanie. Pralka nie odprowadza zużytej wody (1 i 2)
• Zaprogramowano “Stop z wodą w pralce”.
• Filtr pompy jest zatkany: - wyczyść filtr (patrz “KONSERWACJA BIEŻĄCA”).
• Przewód odpływu jest zgięty lub zatkany. Chcesz wykonać tylko pranie, ale cykl suszenia włącza się automatycznie (2)
• Zaprogramowano cykl suszenia. Nie można otworzyć pokrywy pralki (1 i 2)
• Program nie zakończył się. Pokrywa pozostaje zablokowana przez cały okres wykonywania programu. Drzwiczki bębna otwierają się zbyt wolno (zależnie od modelu)
• Pralka od dłuższego czasu nie była używana
• Pralka znajduje się w zbyt chłodnym pomieszczeniu.
• Resztki proszku blokują zawiasy. - we wszystkich przypadkach problem znika po pierwszym otwarciu drzwiczek. Dookoła pralki tworzy się kałuża wody (1 i 2) Wyłącz zasilanie i zamknij zawór dopływu wody i sprawdź:

• czy końcówka spustu wody nie jest źle umieszczona w przewodzie odpływowym.
• szczelność podłączenia przewodu zasilania wodą przy pralce i na zaworze: - sprawdzić obecność uszczelek oraz dokręcenie złączy. Wylewanie się piany (1 i 2)
• Użyto za dużo produktu do prania.
• Nie użyto produktu przeznaczonego do pralek automatycznych: - spuść wodę następnie zaprogramuj kilka płukań. Następnie uruchom program prania. Cykl suszenia nie uruchamia się (2)
• Nie wybrano czasu suszenia. Ubrania nie są wystarczająco wysuszone (2)
• Wybrany program suszenia nie jest dostosowany do rodzaju ubrań w pralce (zwróć uwagę na informacje na etykietach na ubraniach).
• Wybrany czas suszenia nie jest właściwy: - zależnie od poziomu wymaganej suchości, zwiększ lub zmniejsz czas suszenia.
• Wsad suszonych ubrań jest większy od maksymalnego (patrz “TABELA PROGRAMÓW”).
• Ubranie nie zostało wystarczająco odwirowane. Objaśnienia dotyczace konserwacji tkanin:

Pranie chemiczne. Nigdy nie przekraczać podanych temperatur Przestrzegać zakazów. Wybielanie na zimno. Prasowanie:

• łagodne •• średnie Suszenie silne w suszarce bębnowej. Suszenie delikatne w suszarce bębnowej.

Usterki sygnalizowane na wyświetlaczu, które mogą być usuwane prze użytkownika W niniejszym rozdziale, objaśniamy sposoby samodzielnego usuwania prostych awarii. Urządzenie automatycznie wykrywa niektóre awarie i sygnalizuje je wyświetlając komunikaty na wyświetlaczu. Komunikat Możliwe przyczyny/Usuwanie Brak pobierania wody. Sprawdzić czy zawór wody jest otwarty, następnie ponownie nacisnąć przycisk “ ” aby wznowić cykl. Brak wypompowywania wody. Wyczyścić filtr pompy (patrz rozdział ”CZYSZCZENIE FILTRA POMPY“) i nacisnąć ponownie przycisk “ ” aby wznowić cykl. Bęben nie obraca się. Po wyłączeniu zasilania pralki, sprawdzić, czy ubranie lub inny przedmiot, który dostał się między bęben i zbiornik nie blokuje bębna (aby uzyskać dostęp do dna zbiornika, patrz rozdział “ KONSERWACJA BIEŻĄCA: demontaż łopatki bębna”). Usterka blokady pokrywy. Sprawdzić zamknięcie pokrywy, następnie ponownie nacisnąć przycisk “ ” aby wznowić cykl. Pokrętło programatora. W czasie programowania, pokrętło programatora zostało ustawione między dwoma znacznikami programu. Ustawić pokrętło na wprost znacznika wybranego programu. Komunikat zgaśnie i można zakończyć programowanie. Jeżeli nie można usunąć awarii samodzielnie, należy wezwać serwisanta pamiętając o podaniu mu wyświetlonego komunikatu (d01,d02...), aby ułatwić naprawę. Sygnalizowane awarie wymagające interwencji serwisanta Sprawdź, czy wyświetlany komunikat nie odpowiada awarii, którą można usunąć samodzielnie (patrz powyżej). Urządzenie wykrywa także niektóre awarie w funkcjonowaniu wymagające systematycznej interwencji serwisanta. Są one sygnalizowane przez inne komunikaty, z których kilka podajemy poniżej. Komunikat etc... Jeżeli jeden z tych komunikatów zostanie wyświetlony, należy pamiętać o jego zapisaniu, aby następnie przekazać go serwisantowi, ułatwiając mu tym samym pracę. Serwis gwarancyjny Ewentualne interwencje muszą być wykonywane przez sprzedawcę lub wykwalifikowanego serwisanta posiadającego autoryzację producenta. W czasie wzywania serwisu należy podać pełną nazwę i oznaczenia pralki (model, typ i numer seryjny). Informacje te znajdują się na tabliczce znamionowej umieszczonej z tyłu urządzenia (patrz RYS. 9).
