Type de produit	Lave-linge frontal
Marque	BRANDT
Modèle	STATO411
Capacité de lavage	Jusqu'à 5 kg (coton)
Capacité de séchage	Jusqu'à 2,5 kg (coton)
Alimentation électrique	230 V ~ 50 Hz, 10 A, 2200 W
Pression d'eau	10 à 100 N/cm² (1-10 bar)
Vitesse d'essorage maximale	Jusqu'à 1800 tr/min (selon programme)
Programmes	Coton, Synthétique, Délicat, Berce-laine, Textiles lavables à la main, Flash 30', Rinçage seul, Essorage seul, Séchage seul
Options	Prélavage, Rinçage plus, Anti-froissage, Éco, Lavage intensif, Départ différé (1-19 h), Arrêt cuve pleine, Égouttage
Sécurité	Verrouillage du couvercle, sécurité d'essorage (détection balourd), sécurité anti-mousse, sécurité des eaux
Entretien courant	Nettoyage filtre de pompe, filtre de séchage, boîte à produits, purge en cas de gel
Caractéristiques environnementales	Programme ECO, détection de charge, optimisation eau et énergie
Types de lessive	Poudre et liquide pour lavage, javel, assouplissant

FOIRE AUX QUESTIONS - STATO411 BRANDT

Comment débrider le lave-linge avant la première utilisation ?

Retirez la bride de transport arrière en dévissant les 6 vis (clé de 10 ou tournevis plat), puis retirez la bride. Bouchez les trous avec les caches fournis. Pour la bride avant, déclippez la plinthe, dévissez la vis rouge, retirez la bride, bouchez le trou et reclippez la plinthe. Conservez les pièces de bridage pour un éventuel déménagement.

Comment mettre à niveau le lave-linge ?

Mettez l'appareil sur ses roulettes, dévissez les deux vis de blocage, réglez les deux pieds à l'aide d'une clé plate ou d'une pince pour obtenir un niveau correct. Revissez les vis de blocage après vérification.

Quels programmes et options sont disponibles ?

Les programmes incluent Coton, Synthétique, Délicat, Berce-laine, Textiles lavables à la main, Flash 30', Rinçage seul, Essorage seul, Séchage seul (fort/doux). Options : Prélavage, Rinçage plus, Anti-froissage, Éco, Lavage intensif, Départ différé (1-19 h), Arrêt cuve pleine, Égouttage. Certaines options peuvent être cumulées.

Comment utiliser la fonction départ différé ?

Sélectionnez la touche 3 (Départ différé), puis réglez le retard de 1 à 19 heures avec la touche R. L'afficheur décompte le temps restant. Pendant l'attente, le couvercle reste déverrouillé. Pour annuler le départ différé, réglez l'afficheur sur '0' et appuyez brièvement sur Départ/Pause.

Que faire si le cycle ne démarre pas ?

Vérifiez que la touche 'Départ/Pause' a été enfoncée, que l'appareil est alimenté (prise, disjoncteur, fusibles), que le robinet d'eau est ouvert et que le couvercle est bien fermé. Si le problème persiste, consultez les messages d'erreur sur l'afficheur.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez l'appareil, retirez la plinthe, placez un récipient sous l'accès à la pompe. Ouvrez le bouchon de purge (si présent) pour vider l'eau, puis dévissez le bouchon du filtre. Nettoyez le filtre, remettez-le en place (ergot vers le haut) et revissez. Remontez la plinthe.

Comment nettoyer le filtre de séchage ?

Après chaque séchage, enlevez le filtre de son logement (à droite près de l'ouverture du tambour) en le tirant vers vous. Nettoyez-le à sec pour enlever les peluches, puis remettez-le en place en le poussant bien à fond.

Que signifie le message d'erreur '1888' sur l'afficheur ?

Le message '1888' indique un défaut de remplissage d'eau. Vérifiez que le robinet d'arrivée d'eau est ouvert, puis appuyez de nouveau sur la touche Départ/Pause pour relancer le cycle. Si le problème persiste, vérifiez la pression d'eau et les tuyaux.

Comment changer le tuyau d'alimentation en eau ?

Pour changer le tuyau, dévissez les raccords aux deux extrémités et remplacez-le par un neuf. Veillez à bien serrer les raccords et à utiliser les joints fournis. Le tuyau usagé ne doit pas être réutilisé.

Quelles sont les précautions de sécurité importantes ?

Ne laissez pas les enfants jouer avec l'appareil. Utilisez des produits lessiviels adaptés. Ne jamais utiliser de solvants ou produits inflammables. Débranchez l'appareil après usage. Assurez-vous que l'installation électrique est correctement mise à la terre. En cas de panne, faites appel à un professionnel qualifié.

MODE D'EMPLOI STATO411 BRANDT

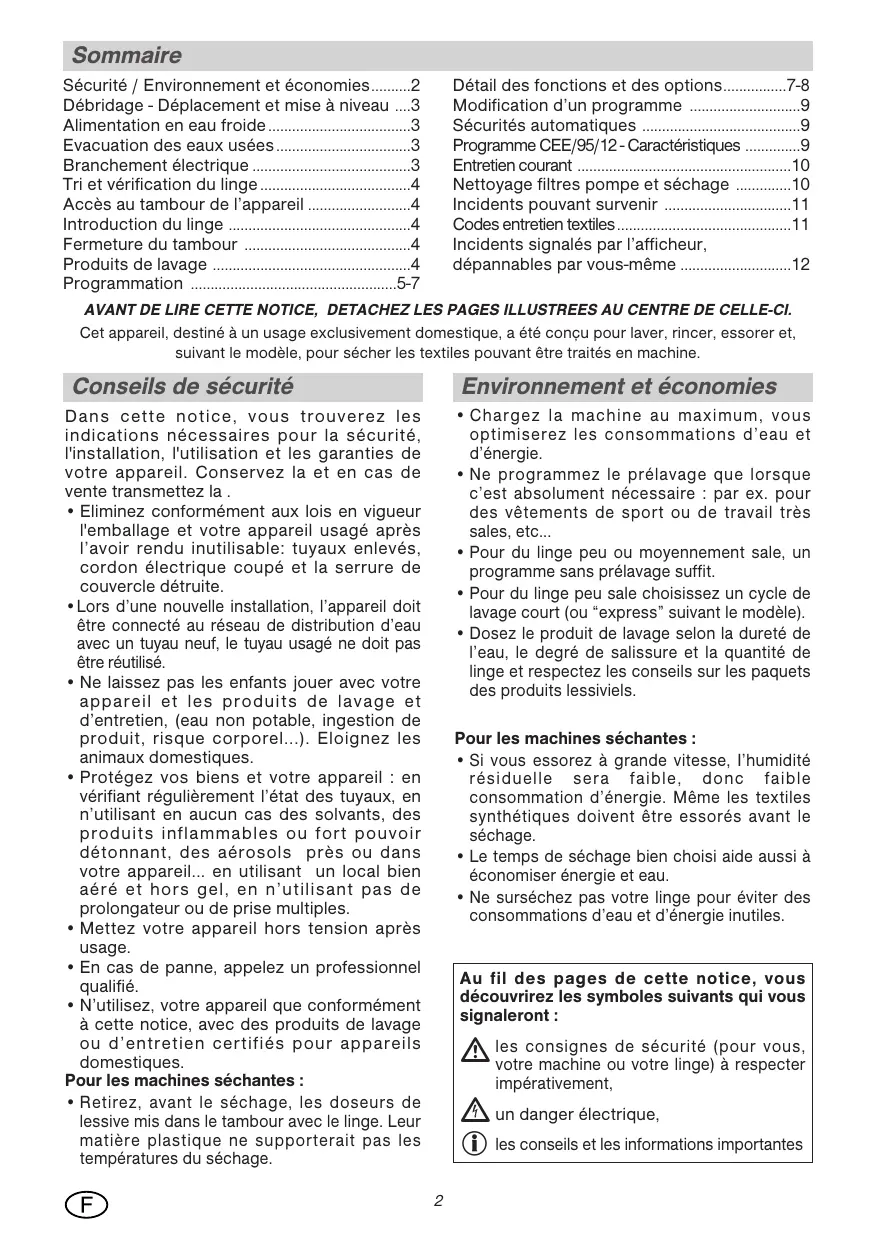

Sécurité / Environnement et économies......2

Débridage - Déplacement et mise à niveau....3

Alimentation en eau froide 3

Évacuation des eaux usées 3

Branchement électrique 3

Tri et vérification du linge 4

Accès au tambour de l'appareil 4

Introduction du linge 4

Fermeture du tambour 4

Produits de lavage 4

Programmation 5-7

Détail des fonctions et des options. 7-8

Modification d'un programme 9

Sécurités automatiques 9

Programme CEE/95/12 - Caractéristiques 9

Entretien courant 10

Nettoyage filtres pompe et séchage 10

Incidents pouvant survenir 11

Codes d'entretien textiles 11

Incidents signalés par l'afficheur, dépannables par vous-même 12

Avant de LIRE CETTE NOTICE, detachez les PAGES illustries au CENTRE de celle-cl.

Cet appareil, destiné à un usage exclusivement domestique, a été conçu pour laver, rincer, essorer et, suivant le modèle, pour sécher les textiles pouvant être traités en machine.

Conseils de sécurité

Dans cette notice, vous trouverez les indications nécessaires pour la sécurité, l'installation, l'utilisation et les garanties de votre appareil. Conservez-la et en cas de vente, transmettez-la.

• Éliminez conformément aux lois en vigueur l'emballage et votre appareil usage après l'avoir rendu inutilisable: tuyaux enlevés, cordon électrique coupé et la serrure de couvercle détruite.
• Lors d'une nouvelle installation, l'appareil doit être connecté au réseau de distribution d'eau avec un tuyau neuf, le tuyau usage ne doit pas être réutilisé.
• Ne laissez pas les enfants jouer avec votre appareil et les produits de lavage et d'entretien, (eau non potable, ingestion de produit, risque corporel...). Éloignez les animaux domestiques.
• Protégez vos biens et votre appareil : en vérifiant régulièrement l'état des tuyaux, en n'utilisant en aucun cas des solvants, des produits inflammables ou de fort pouvoir détonnant, des aerosols près ou dans votre appareil... en utilisant un local bien aéré et hors gel, en n'utilisant pas de prolongateur ou de prise multiples.
• Mettez votre appareil hors tension après usage.
• En cas de panne, appelez un professionnel qualifié.
• N'utilisez votre appareil que conformément à cette notice, avec des produits de lavage ou d'entretien certifiés pour appareils domestiques.

Pour les machines séchantes :

• Retirez, avant le séchage, les doseurs de lessive mis dans le tambour avec le linge. Leur matière plastique ne supporterait pas les températures du séchage.

Environnement et économies

• Chargez la machine au maximum, vous optimiserez les consommations d'eau et d'énergie.
• Ne programmez le prélavage que lorsque c'est absolument nécessaire : par ex. pour des vêtements de sport ou de travail très sales, etc...
• Pour du linge peu ou moyennement sale, un programme sans prélavage suffit.
• Pour du linge peu sale, choisissez un cycle de lavage court (ou "express" suivant le modèle).
• Dosez le produit de lavage selon la durée de l'eau, le degré de salissure et la quantité de linge et respectez les conseils sur les paquets des produits lessiviels.

Pour les machines séchantes :

• Si vous essorez à grande vitesse, l'humidité résiduelle sera faible, donc faible consommation d'énergie. Même les textiles synthétiques doivent être essorés avant le séchage.
• Le temps de séchage bien choisi aide aussi à économiser énergie et eau.
• Ne surchargez pas votre linge pour éviter des consommations d'eau et d'énergie inutiles.

Au fil des pages de cette notice, vous découvrirez les symboles suivants qui vous signaleront :

les consignes de sécurité (pour vous, votre machine ou votre linge) à respecter impérativement, un danger électrique, les conseils et les informations importantes

Avant toute utilisation, effectuez les operations illustrees FIG.1 et 2

Retirez préalablement la pierre en polystyrène expansé située sous le couvercle. (Conservez les pièces de bridage, elles vous seraient nécessaires si vous déménagez).

Bride de transport arrière FIG. 1 ① à ④

① Dévissez les six vis à l'aide d'une clé à tube de 10 ou d'un tournevis plat. ② Retirez la bride. ③ Libérez le cordon électrique de la pièce plastique qui le lie à la bride de transport. ④ Bouchez les trous laissés par la bride à l'aide des caches fournis et revissez les 4 vis extérieures dans la carrosserie.

Bride de transport avant FIG. 2 ① à ⑤

① Déclippez la plinthe en appuyant simultanément sur ses bossages latéraux et tirez-la vers vous. ② Dévissez la vis de maintien de la bride "avant" en plastique rouge. ③ Retirez la bride avant. ④ Bouchez le trou laissé par la bride à l'aide du cache restant. ⑤ Reclippez la plinthe.

Mise sur roulette - déplacement

Pour déplacer votre appareil, déclippez et manoeuvrez le levier de mise sur roulettes de la droite jusqu'à l'extrémité gauche.

Votre appareil ne doit pas reposer sur ses roulettes en fonctionnement.

Veillez à son aplomb et sa stabilité pour éviter les vibrations à l'essorage!

Mise à niveau FIG. 6 ① ②

-Mettez votre appareil sur ses roulettes. - Dévissez les deux vis à l'aide d'un tournevis plat. - Réglez les deux pieds à l'aide d'une clef plate ou d'une pince pour réaliser la mise à niveau. - Repositionnez au sol en manoeuvrant le levier de mise sur roulettes pour vérifier le calage. - Si le niveau est correct, revissez les deux vis de blocage.

Pour placer votre appareil dans l'alignement de vos meubles, vous pouvez casser les crochets de fixation des tuyaux.

Attention à ne pas écraser les tuyaux !

Si vous ne pouvez pas éviter une installation sur un sol moquette, réglez les pieds de façon à laisser un espace d'aération important.

Alimentation en eau froide (FIG. 5)

Votre lave-linge peut être branché sur tous les conduits d'eau froide. Branchez le tuyau d'alimentation fourni sur un robinet filtre 20x27 (3/4 BSP) sans omettre le joint fourni, (selon le modèle, le tuyau peut déjà être equipé de joint).

La pression d'eau peut varier entre 10 à 100 N/cm2 (1-10 bar). Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Notre service des eaux vous donnera les renseignements nécessaires.

Évacuation des eaux usées (FIG. 5)

Nota : Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.

Dans tous les cas, la hauteur du coude du tuyau doit être comprise entre 0,80 m mini et 1,10 m maxi. Le tuyau doit être fixé pour éviter qu'il ne se brise et son ouverture doit être au-dessus de la surface de l'eau évacuée.

Branchement électrique (fig.5)

Reportez-vous au chapitre "caractéristiques" La prise de courant doit être facilement accessible, mais hors de portée des enfants.

L'installation doit être conforme aux normes du pays, en particulier pour la mise à la terre et l'installation dans une salle d'eau. Ne supprimez jamais la mise à la terre.

Il ne doit pas être fait usage de rallonge électrique ou de prise multiple pour le raccordement à la prise de courant.

Nous ne pouvons pas être tenus responsables pour tout incident causé par une mauvaise mise à la terre de l'appareil ou une mauvaise installation électrique.

L'appareil doit être hors tension (position arrêt) au moment du branchement sur le circuit électrique.

Votre appareil est conforme aux directives européennes CEE73/23 (directive basse tension), CEE/89/336 (compatibilité électromagnétique) modifiées par la directive CEE/93/68.

Le non-respect des conseils suivants peut engendrer des dégâts graves, voire irrémédiables (tambour détrôné, linge déchiré, etc...) et annule la garantie.

Tri du linge

Assurez-vous que tout votre linge est lavable en machine : vérifiez l'étiquetage de votre linge (nature, température, type de nettoyage...) Assurez-vous que votre linge de couleur ne déteint pas. - En cas de charge mixte, utilisez le programme du linge le plus fragile.

Vérification du linge

• Videz les poches et fermez les fermétures à glissières et à pression.
• Enlevez les crochets des voilages ou mettez vos voilages et vos petites pièces de linge (rubans, pochettes, etc) dans un filtre de lavage. Boutonnez les taies d'oreiller etc...
• Retirez les boutons mal cousus, les épingles, les agrafes.

• Vérifiez que l'appareil est hors tension.
• Ouvrez la porte de votre appareil (FIG. 4). Appuyez sur le pouvoir du battant avant. FIG. 3 ① ②

Introduction du linge

• Pour des performances de lavage optimales, placez le linge, préalablement trié et déplié, dans le tambour, sans le tasser et en le répartissant uniformément. Mélangez les grosses et les petites pièces pour obtenir un essorage optimal, sans formation de boule.

Veillez à ce qu'aucune pièce de linge ne tombe à côté du tambour.

Fermeture du tambour

• Fermez le tambour à deux mains en veillant au bon retour du pousser en position. Partie colorée visible. (FIG. 3 ③ ④).

VEILLEZ A NE PAS COINCER DES PIECES DE LINGE ENTRE LES 2 BATTANTS.

Vérification du linge avant séchage (pour les machines lavantes-sechantes uniquement)

Les fibres qui composent votre linge sont de nature et d'origine diverses, leur comportement pendant le séchage est donc très variable.

D'une manière générale, tous les textiles lavables en machine peuvent être séchés en tambour ménager, sauf:

• les laines, les soies, les voilages, les collants ou les bas nylon, les tissus plastifiés
• les chlorofibres (Thermolactyl* par exemple)
• Marque déposée
• les pièces de linge dotées de mousse plastique, de caoutchouc ou d'armatures risquant de se détacher, les articles volumineux (couettes, édredons, etc...)
• le linge non essoré
• le linge ayant subi des nettoyages avec des produits chimiques.

Il faut toutefois éviter de sécher en même temps les textiles légers et qui sont en coton écras, car le poids de ces derniers froisse les textiles plus légers. Il est préférible de sécher séparément les textiles non garantis grand teint.

Produit de lavage - chargement - dosage (FIG. 10)

Bac prélavage (poudre) | Bac lavage (poudre ou liquide)

Le bac "lavage" peut contenir les poudres et les liquides, toutefois, ne pas utiliser de lessive liquide pour les programmes avec prélavage.

Javel: L'eau de javel est utilisable comme agent désinfectant ou blanchissant. La javel concentrée doit être diluée (selon modèle). ④ Assouplissant : L'assouplissant concentré est à diluer à l'eau chaude.

Dosage des produits de lavage

Suivez les dosages figurant sur l'emballage de vos produits de lavage. Attention : ils sont généralement préconisés pour une charge maximale de linge. Adaptez votre dosage aux conditions de votre lavage.

Un dosage excessif génère de la mousse. Une surproduction de mousse diminue les performances de votre machine et augmente la durée de lavage ainsi que la consommation d'eau.

Pour les lessives concentrées, n'oubliez pas de diminuer les doses, consultez leur emballage.

Diminuez la dose de produits de 10% :

Lorsque la teneur en calcaire de l'eau est faible, lorsque votre linge est peu sale et en faible quantité, lorsque le programme est court.

Lessives pour lainages et textiles délicats

Pour laver ces textiles, utilisez une lessive appropriée (évitez de la mettre directement sur le tambour car certains de ces produits sont agressifs pour le métal).

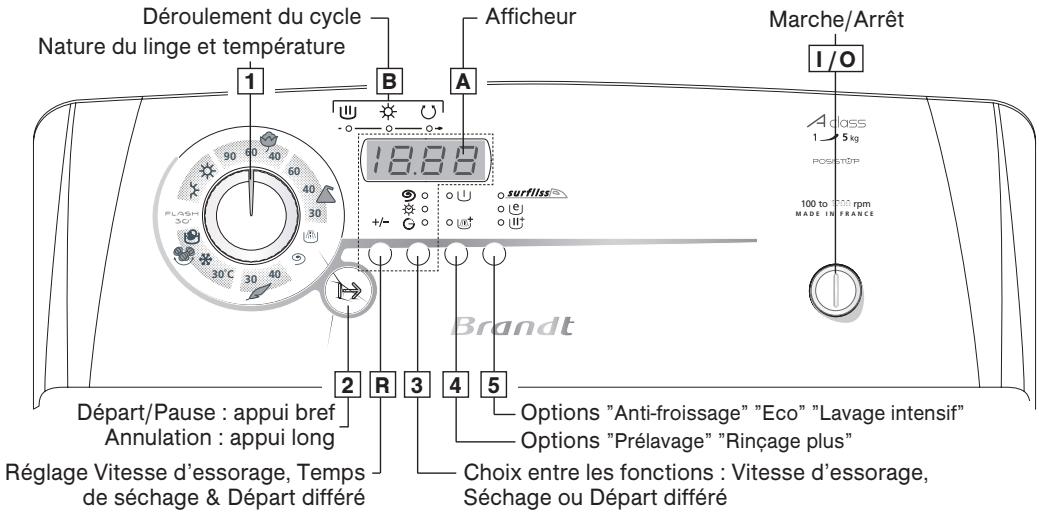

Programmation

Hormis la touche "Marche/Arrêt", toutes les touches sont sensitives. Elles ne restent donc pas enfoncées. Lors de la programmation, toutes les touches, hormis "Départ/Pause", peuvent être maintenues appuyées, mais, pour un réglage plus précis, nous vous conseillons d'agir sur elles par appuis brefs. "Départ/Pause" se fait par appuis brefs sauf dans le cas d'une annulation de programme* où vous devez la appuyée.

(*) Détail de cette fonction dans les pages suivantes.

Lors de la mise sous tension, si un des voyants de déroulement du cycle B est allumé, faites une annulation avant toute autre manipulation.

Attention: La touche "Marche/Arrêt" ne peut en aucun cas annuler un programme.

Programmation complète (lavage avec ou sans séchage enchaîné):

• Enforcez la touche "Marche/Arrêt" I/O (1).	voyant ⑨ + vitesse d'essorage préconisée sur A
• Tournez le sélecteur 1 pourCHOISSE le programme et la température de lavage. La machine vous propose la vitesse d'essorage reconnduéepour le type de textile sélectionné.
• Choisissez, à l'aide de la touche de réglage R:	voyant ⑨ + par ex. 1800 ou 1800 ou 1888
- soit de modifier la vitesse d'essorage proposée (si vousprogrammez un séchage enchaîné choisissez la vitesse la plus élevé possible)
- soit un égouttage. (cycle terminé par un essorage doux à 100 trs/min).
- soit un arrêt cuve pleine. (arrêt cuve pleine d'eau avant l'essorage final).
• Choisissez ou non les options : - "Prélavage" et/ou "Rincage plus" par la touche 4	+ options choises
- "Anti-froissage" et/ou "ECO" et "Lavage intensif" par la touche 5	+ " 3" + par ex. 1835
- un séchage enchaîné par la touche 3 puis réglez le temps désiré par la touche R (pour la charge de linge à secher, voir tableau des programmes)
• Lancez le cycle en appuyant sur "Départ/Pause" 2...	voyant ⑪ + décomptage du temps du cycle restant sur A en B : phase du cycle
• ... ouCHOISSE un début de cycle différé de 1 à 19 heures en sélectionnant cette option à l'aide de la touche 3 puis en réglant la durée à l'aide de la touche R.	voyant ② + décomptage du temps restant avant départ du cycle sur A

Programmation

Programmation complète (suite):

Voyants et/ou afficheur

POSISTOP: après l'essorage, la machine positionne automatiquement le tambour ouverture en haut pour faciliter l'accès à votre linge. Cette opération dure au maximum 3 minutes. • Ensuite, le message "-O" apparait sur l'afficheur, ce qui indique la fin du cycle (2). Attendez 1 à 2 min que la sécurité du couvercle se déverrouille pour avoir accès à votre linge. Relâchez la touche "Marche/Arrêt" I/O (3).

1808

Programmation d'un cycle de séchage seul :

• Enforcez la touche "Marche/Arrêt" [I/O] (1).
• Tournez le sélecteur [1] pour choisir un programme de séchage fort ou doux [2] selon la nature de votre charge de linge
• Choisissez ou non l'option "Anti-froissage" par la touche [5]. Cette option termine votre programme par 2 heures de défroissage (voir détails des fonctions)
• Réglez le temps désiré par la touche [R] (ne sécher que du linge ayant été essoré au moins à 800t/min)
• Choisissez un départ immédiat en appuyant sur "Départ/Pause" [2]... ou un "Départ différé" par l'intermédiaire des touches [3] et [R].

voyant et option choisie

+parex[8.35]

+voyant

+décomptage du temps restant du cycle sur A

ou décomptage du temps restant avant départ du cycle sur A

Mettre ou enlever une pièce pendant le cycle (impossible pendant l'essorage) :

• Appuyez sur la touche "Départ/Pause" [2] pour interrompre le cycle.
• Mettez ou enlevez la ou les pièces de linge*.
• Appuyez sur la touche "Départ/Pause" [2] pour relancer le cycle.

Le temps de déverrouillage du couvercle peut être de 1 à 2 minutes.

Si vous avez choisi un début de cycle différé, vous pouvez accéder instantanément au tambour à tout moment pendant la phase précédant le départ du cycle de lavage sans interrompre et relancer le cycle.

voyant B clignotant

+ compteur A arrêté

voyant [B] allumé fixe

• reprise du décomptage sur

Annulation en cours de programmation, de lavage ou pendant une pause :

• Appuyez sur la touche "Départ/Pause" pendant au moins une seconde. Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause.

Si vous faites cette opération pendant la période d'attente d'un début de cycle différé, seul le départ différé sera annulé.

retour à l'affichage initial

Maintenir les performances de votre machine :

• À la fin du cycle, vous devez nettoyer le filtre de séchage (voir le chapitre "ENTRETIEN COURANT").

Pour avoir plus de précisions sur les différentes fonctions, reportez-vous au chapitre "DÉTAIL DES FONCTIONS".

Important : si vous avez arrêté votre machine en appuyant sur la touche "Marche/Arrêt" ou après une coupure de courant, à la remise sous tension le cycle reprendra systématiquement où il a été interrompu.

- Avant de mettre votre machine en marche, vérifiez que le cordon électrique est branché et que le robinet d'eau est ouvert. Assurez-vous également de la bonne fermeture des portillons du tambour et du couvercle de la machine. - Dans la phase "fin de cycle", l'appui sur une des touches 2, 3, 4, 5 ou R n'est pas pris en compte, mais permet de revenir en mode "programmation". - Par mesure de sécurité, à la fin d'un cycle, il est conseillé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.

Programmation

Pour désigner le programme le mieux adapté à la nature de votre linge, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.

Tableau des programmes

Tempétaire (°C)

Charge maxi (kg)

UJ

LJ+

Surfissat

eJ

UJ+

LJ+

Type et durée du séchage

Nature du textile

Préavage

Rinçage plus

Anti-froissage

ECO

Intensif

Egouttage

Arrécuge pl.

fort / doux

Charge maxi (kg)

très sec

sec

à repasser

COTON / BLANC / COULEUR

40-90°C

5

●

●

●

●

●

●

●

2,5

1h15 à 1h45

1h à 1h30

30 mn à 1h

SYNTHÉTIQUE

30-60°C

2,5

●

●

●

●

●

●

●

2,5

1h à 1h30

45 mn à 1h

30 mn à 45 mn

DÉLICAT

30-40°C

2

●

●

●

●

2

45 mn à 1h

30 mn

30 mn à 45 mn

BERCE-LAINE

30°C

1,5

●

●

●

non séchable en machine

TEXTILES LAVABLES À LA MAIN

1

1

●

●

●

non séchable en machine

Programmes particuliers

FLASH 30'

40°C

2,5

●

●

non séchable en machine

RINÇAGE seul

-

●

●

non séchable en machine

ESSORAGE seul

-

●

avant un séchage besoin la vitesse "maxi" supportée par le linge

SECHAGE seul fort : COTON / BLANC / COULEUR

Pour besoin la charge, la durée et le type de séchage en fonction de votre nature de textile voir ci-dessus

SECHAGE seul doux : SYNTHETIQUE / DELICAT

Ces fonctions peuvent être utilisées seules ou cumulées - les combinaisons illogiques sont impossibles

Détail des fonctions

Pour une charge de linge composée de COTON blanc résistant ou de couleur

Pour le linge de couleur, ne dépassez pas la température de maxi.

Dans les premières minutes de ce programme, votre lave-linge calcule automatiquement le programme à réaliser pour un lavage parfait.

SYNTHÉTIQUE “

Pour une charge de linge composée de SYNTHÉTIQUES RÉSISTANTS ou FIBRES MÉLANGÉES

DELICAT

Pour une charge de linge composée de voilages, textiles délicats ou linge fragile.

BERCE-LAINE

Pour une charge de linge composée de laines "lavables en machine"

Textiles lavables à la MAIN

Pour une charge de linge composée de SOIE ou de TEXTILES PARTICULIÉMENT DÉLICATS

Ce programme vous permet de rafraîchir une charge de linge peu sale de 2,5 kg composée de COTON, BLANC, COULEURS ou SYNTHÉTIQUES RÉSISTANTS.

Sa durée est limitée à 30 minutes.

Dans ce programme, la température de lavage est automatiquement programmée à 40°C.

Pour ce programme, les doses de lessive doivent être réduites de moitié.

Rincage seul

Rincage séparé suivi, au choix :

• soit d'un essorage avec vidange
• soit d'une vidange seule (option "égouttage")
• soit d'un arrêt cuve pleine d'eau.

Pré-lavage u

Spécialement conçu pour du linge souillé (boue, sang...).

Il est nécessaire d'introduire du détergent dans le bac "I" de la boîte à produits.

Rincage plus

"Spécial pour les sensibles et allergiques": ajoute un rincage supplémentaire au cycle de lavage.

Anti-froissage surfliss

Facilite le repassage de votre linge.

Cette option permet de laver et d'essorer votre linge plus délicatement tout en conservant des performances de lavage identiques.

Éco e

La fonction "Eco" permet d'obtenir une parfaite qualité de lavage tout en faisant des économies d'énergie. Elle réduit la température de lavage et augmente la durée de brassage.

Lavage intensif

Cette fonction améliore les performances de lavage et permet, en augmentant automatiquement la température du bain de lavage ainsi que le temps de brassage, de traiter les taches rebelles réputées difficiles.

Défoulage en fin de séchage

Pour obtenir cette fonction, vous devez programmer l'option "Anti-froissage".

Défoulez votre linge pendant 2 heures après la fin du séchage. Le voyant“U”reste allumé pendant toute la période de défouillage.

Pour accéder à votre linge durant cette période, annulez-le en appuyant sur la touche "Départ/Pause" 2 pendant au moins une seconde.

Départ différé g

Vous pouvez retarder le départ de votre programme de 1 à 19 heures afin de bénéficier du tarif heures creuses ou pour obtenir une fin de cycle à l'heure désirée.

Pour cette sélectionnez à l'aide de la touche 3 la fonction "G" (Départ différé) puis désissez à l'aide de la touche R le moment du départ du cycle.

Pendant la période d'attente, l'afficheur A décompte le temps restant avant le départ effectif du cycle.

Essorage seul

Permet un essorage séparé avec vidange.

Dans le cas d'un "rincage seul" suivi d'un essorage ou d'un "essorage seul", prenez garde de bien choisir une vitesse d'essorage adaptée à la nature du linge introduit dans la machine.

Temps résistant

En cours de programmation, vous pouvez connaître la durée du cycle besoin* en appuyant sur la touche 3 jusqu'à ce que les trois voyants "⑨", "⑩" et "G" s'éteignent.

(*) Le temps indiqué par la machine en début de programme peut varier en cours de cycle :

• Si vous changez la température de lavage (même pendant l'essorage), si vous ajoutez ou supprimez des options, le temps sera recalculé et mis à jour sur l'afficheur.
• Certains aléas de fonctionnement (par exemple : détection de balourd, de mousse...) peuvent, également, faire varier la durée du cycle.
• En cas de coupure de courant pendant la phase de lavage, au retour du courant le temps affiché peut être inférieur à la durée réelle restante. Ce temps sera remis à jour au début de la phase de rincage.

Arrêt cuve pleine

Cette fonction est à utiliser pour les textiles que vous ne souhaitez pas essorer ou si vous prévoyez une absence prolongée à la fin du lavage.

Cette fonction ayant été sélectionnée, le cycle est interrompu avant l'essorage final, ce qui permet à votre linge de tremper dans l'eau pour éviter le froissage.

Lorsque la machine est arrêtée cuve pleine d'eau, l'afficheur [A] ne décompte plus le temps restant et demeure fixe (y compris le point)

• soit vous désirez faire une vidange avec essorage.

Dans ce cas, sélectionnez la fonction (essorage) à l'aide de la touche 3 puis avec la touche R régalez une vitesse d'essorage adaptée à la nature du linge. Le programme se terminera automatiquement.

• soit vous désirez faire une vidange seule.

Dans ce cas, sélectionnez la fonction * (essorage) puis à l'aide de la touche R affiche (fonction "égouttage").

Pendant la programmation :

Avant d'appuyer sur la touche "Départ/ Pause" [2]

"Départ/ Pause" [2]

Après le départ du cycle :

• Vous ne pouvez pas modifier le type de textile (par exemple passer de "COTON" à "SYNTHÉTIQUE", de "SYNTHÉTIQUE" à "DÉLICAT", etc...).

Si vous tournez le sélecteur de programmes 1 vers un textile différent, le voyant de déroulement de cycle B qui est allumé à ce moment-là ainsi que l'afficheur A clignotent pendant quelques secondes pour vous indiquer que cette modification est interdite et qu'elle ne sera pas prise en compte. Pour changer de type de textile en cours de cycle, vous devrez annuler le programme en cours puis programmer un nouveau cycle.

• Par contre, pour un même type de textile, vous pouvez modifier la température au début de la phase de lavage.

Le temps restant sera modifié en conséquence.

• Vous pouvez modifier les vitesses d'essorage pendant tout le cycle.
• Vous pouvez sélectionner un "égoutage" et un "arrêt cuve pleine" jusqu'à la fin du rinçage.
• Vous pouvez modifier la durée du "Départ différé" pendant toute la période d'attente précédant le départ effectif du cycle.

Si, pendant cette période, vous voulez annuler le "Départ différé", réglez l'afficheur A sur "0" et, ensuite, appuyez brièvement sur la touche 2 1→. Le cycle démarrera immédiatement.

• Vous ne pouvez activer l'option "U" (Prélavage) que pendant la période d'attente d'un "Départ différé".
• Vous pouvez activer l'option "L" (Rinçage plus) jusqu'au début du rinçage.
• Vous ne pouvez modifier les options "surfaiss" (Antifroissage), "L" (Eco) et "U" (Intensif) que pendant la période d'attente d'un "Départ différé".
• Vous pouvez désactiver toutes les options pendant toute la durée du cycle dans la mesure où leur action n'est pas déjà terminée.
• Vous ne pouvez pas modifier ou programmer un séchage après le départ du cycle de lavage ou de séchage.

En fin de cycle :

Lorsque l'afficheur indique "-0-", vous pouvez programmer un nouveau cycle sans avoir à relâcher la touche "Marche/Arrêt"[1/0].

Il suffit pour cela d'appuyer indifféremment sur une des touches 2,3,4,5 ou .

La machine est alors prête pour une nouvelle programmation.

Sécurité d'ouverture du couvercle :

Dès que le cycle de lavage a démarré, le couvercle de votre appareil se verrouille.

Dès que le cycle est terminé ou lorsque la machine est arrêtée cuve pleine d'eau, le couvercle se déverrouille.

Si vous avez programmé un "Départ différé", le couvercle n'est pas verrouillé pendant toute la période d'attente précédant le départ du cycle.

Si vous souhaitez ouvrir le couvercle pendant le cycle, appuyez brievement sur la touche 2 "I " et attendez au moins 1 à 2 minutes afin que la sécurité du couvercle se déverrouille.

Sécurité des eaux :

En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement éventuel.

Sécurité d'essorage :

Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée.

Dans ce cas, votre linge peut être insuffisamment essoré. Répartissez, alors, uniformément votre linge dans le tambour et programmez un nouvel essorage.

Sécurité anti-mousse :

Votre lave-linge sait détecter une trop forte production de mousse lors de l'essorage.

À ce moment-là, l'essorage s'arrête et la machine est vidangée.

Ensuite le cycle reprend son cours en adaptant les cadences d'essorage et en ajoutant éventuellement un rincage supplémentaire.

Programmes pour essais selon la Directive Européenne CEE/95/12 - Caractéristiques

Lavage : Coton - 60°C - 5 kg - sans options - essorage maxi.

Séchage : Coton - très sec - 2,5 kg

caractéristiques: 230V-50Hz-10A-2200W.

Effectuez préalablement une vidange puis débranche la prise de courant (FIG. 8)

• Retirez la plinthe et placez une serpillère et un récipient plat sous l'accès à la pompe,
• si votre appareil en est muni, sortez le tuyau de purge,
• Ouvrez le bouchon à l'extrémité du tuyau et laissez l'eau s'écouler dans le récipient,
• refermez le bouchon en veillant à ce qu'il soit bien enfoncé et reclippez-le,
• dévissez le bouchon du filtre de la pompe de vidange,
• nettoyez le filtre, pour le remettre en place, engagez-le en orientant vers le haut le petit ergot qui est sur la surface cylindrique et revissez le bouchon à fond,
• Remontez la plinthe comme à l'origine. Vérifiez lors du prochain lavage qu'il n'y ait aucune fuite au moment du remplissage.

Nettoyage de votre machine :

• Utilisez uniquement une éponge, de l'eau et du savon liquide pour nettoyer, carrosserie, entrée de tambour, tableau de bord, boîte à produits, etc.
• Dans tous les cas prosciré : les poudres abrasives, les éponges métalliques ou plastiques, les produits à base d'alcool, diluant etc...

Nettoyage de la boite à produits :

• Manoeuvrez le bouton vers l'avant (FIG. 7 ①), retirez la boîte vers le haut (FIG. 7 ②),
• nettoyez l'ensemble à l'eau chaude, sans oublier de laver le syphon amovible (bleu). Vérifie bien sa remise en place,
• puis remettez l'ensemble en vérifier son bon repositionnement.

Remplacement du cordon d'alimentation électrique : Pour votre sécurité, cette opération doit imperativement être effectuée par le service après-vente du fabricant ou un professionnel qualifié.

Vérifiez régulièrement l'état des tuyaux d'arrivée d'eau et de vidange. Si vous constatiez le moindre fendillement, n'hésitez pas à les remplacer.

Remplacement du tuyau d'alimentation en eau (FIG. 9) : Au moment du changement, veillez au bon serrage et à la présence du joint aux deux extrémités.

En cas de risques de gel: purgez le circuit de vidange comme indiqué ci-dessus.

Démontage de l'aube du tambour :

Si une pièce de linge tombe entre le tambour et la cuve, fermez le tambour après l'avoir vidé.

• Faites tourner le tambour jusqu'à la fixation de l'aube,
• Dévissez et retirez la vis qui se trouve entre les 2 ouvertures (empreinte TORX T20), l'aube va tomber dans le tambour (prenez la précaution de mettre une serviette éponge pour amortir sa chute), -retournez et ouvrez le tambour,
• par les ouvertures libérées par le retrait de l'aube, récaptez la pièce tombée,
• pour le remontage engagez l'aube, de l'avant vers l'arrête, sur sa partie réceptrice,
• fermez et tournez le tambour, retenez l'aube pendant que vous remettez la vis.

Nettoyez-le après chaque séchage:

• enlevez le filtre de son logement (à droite, près de l'ouverture du tambour) en le tirant vers vous
• nettoyez-le à sec en le débarrassant de la peluche qui le recouvre
• remettez-le en place dans son logement en le poussant bien à fond

Incidents pouvant survenir

Points à vérifier en cas d'incidents. (1) machines laveuses (2) machines laveuses-sécheuses

Causes possibles / Remèdes	Causes possibles / Remèdes
Le cycle ne démarre pas (1 et 2) •您没有 omis d'appuyer sur la touche "Départ/Pause". •您 apparemil n'est plus alimenté en électricité: -étérifiez si la prise de courant est correctement branchée. -étérifiez le disjoncteur, les fusibles. •Le robinet d'acciviée d'eau est fermé. •Le couvercle est mal fermé.	Les portillons du tambour s'ouvre trop lentement (selon modèle) •Votre machine n'a pas fonctionné depuis longtemps. •Elle est située dans un local trop froid. •Des résidus de lessive (poudre) bloquent les charnières. -dans tous les cas, tout rentre dans l'ordre après la première ouverture.
Fortes vibrations lors de l'essorage (1 et 2) •您有 appliéril n'a pas étété correctement débridé: -étérifiez si toutes les cales servant au transport ont bien été retirees (voir "DéBRIDAGE") •Le sol n'est pas horizontal. •您有 appliéril n'est pas stable sur ces 4 pieds. (voir "MISE A NIVEAU")	Une flaque d'eau se forme autour de la machine (1 et 2) △Mettez hors tension et fermez le robinet d'arrivée d'eau, etétérifiez : •que la crosse de vidange ne soit pas mal positionnée dans le conduit d'évacuation. •la bonne étanchéité des raccordements du tuyau d'alimentation en eau sur la machine et sur le robinet : -étérifiez la présence des joints ainsi que le serrage des raccords.
Le linge n'a pas étété essoré ou est insuffisamment essoré (1 et 2) •您有 selectionné un programme sans essorage, par ex. "Egouttage". •La sécurité d'essorage a été Detecté une mauvaise répartition du linge dans le tambour : -étatssez le linge et programmez un nouvel essorage.	Débordement de mousse (1 et 2) •您有 utiliseé trop de produit lessiviel. •您 n'avez pas utilisé une dessive pour machine à laver : -faites une vidange puis programmez plusieurs rincçages. Enfin redémarrez le programme de lavage.
La machine ne vidange pas (1 et 2) •您有 zemprogramme un "Arrêt cuve pleine". •La pompe ou le filtre de vidange est obstrué : -nettoyz ces derniers (voir "ENTRETIEN COURANT"). •Le tuyau d'évacuation est plié ou écrasé.	Le cycle de séchage ne démarre pas (2) •您 n'avez pas selectionné un temps de séchage.
Vous vouliez faire un lavage seul, mais un cycle de séchage s'enchaine automatiquement (2) •您有 zemprogramme un cycle de séchage	Le linge ne présente pas le dégré de séchage souhaierte (2) •Le programme de séchage choisi n'est pas ajusté à la nature du linge introduit dans la machine (Attention aux informations données par les étiquettes cousues sur les vêtements). •Le temps de séchage selectionné n'est pas ajusté : -suivant le dégré d'humidité souhaierte, augmentez ou diminuez le temps de séchage.. •La charge de linge séché est supérieure à la charge maximale autorisée (voir "LE TABLEAU DE PROGRAMMES"). •Le linge a sécher n'avait pas été suffisament essoré.
Le couvercle ne s'ouvre pas (1 et 2) •Le programme n'est pas encore terminé. Le couvercle reste verrouillé pendant toute la durée du programme

Code d'entretien des textiles :

Ne pas dépasser la température indiquée.

Chlorure dilué à froid.

Repassage :

doux. moyen. fort.

Nettoyage à sec.

Respectez les interdictions.

Séchage fort en tambour ménager.

Séchage doux en tambour ménager.

Incidents signalés par l'afficheur, dépannables par vous-même

Dans ce chapitre, nous vous expliquons comment remédier vous-même, très facilement, à ces incidents. Notre appareil détecte de lui-même certains incidents de fonctionnement et vous les signale par des messages particuliers qui apparaissent sur l'afficheur.

Messages	Causes possibles / Remèdes
1888	Défaut de replissage. Vérifiez l'ouverture du robinet d'arrivée d'eau, puis appuyez de nouveau sur la touche “l→” pour relancer le cycle.
1887	Défaut de vidange. Nettoyez le filtre de pompé (voir façon de procéder dans le chapitre “ENTRETIEN COURANT : Nettoyage du filtre de pompé”), puis appuyez de nouveau sur la touche “l→” pour relancer le cycle.
1886	Défaut de rotation du tambour. ÀpRES avoir mis votre machine hors tension, vérifie qu'unepiece de linge ou un object qui serait passé entre la cuve et le tambour ne bloque pas ce dernier (pour avoir accès au fond de la cuve, voir chapitre “ENTRETIEN COURANT : Accès au fond de la cuve”).
1883	Défaut de verrouillage. Verifiez la fermeture du couvercle, puis appuyez de nouveau sur la touche “l→” pour relancer le cycle.
1882	Sélecteur mal positionné. En cours de programmation, vous avez positionné le bouton du sélecteur entre deux repères de programme. Repositionné le bouton en face du programme que vous aviez choisi. Le message s'éteint et vous pouvez terminer votre programmation.

Si vous n'avez pu dépanner vous-même un des incidents ci-dessus, appelez leur dépanneur sans oublier de lui communiquer le message affiché (d01, d02,...) afin de lui faciliter la tâche.

Incidents signalés, nécessitant un dépanneur

Vérifiez bien que le message affiché ne correspond pas à un incident que vous pouvez dépanner vous-même (voir ci-dessus).

Votre appareil détecte aussi certains défauts de fonctionnement qui nécessitent une intervention systématique d'un dépanneur et vous le signale par d'autres messages dont nous vous donnons, ci-après, quelques exemples.

Messages

Lorsque l'un de ces signalements est survenu, n'oubliez pas de bien noter le message affiché pour, lors de votre appel, le communiquer à votre dépanneur afin de lui faciliter la tâche.

Les éventuelles interventions sur votre appareil doivent être effectuées, par votre revendeur ou par un autre professionnel qualifié dépositaire de la marque.

Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type et numéro de série). Ces renseignements figurent sur la plaque signalétique fixée au dos de l'appareil (voir FIG. 9).

Sicherheit /
