BEDIENUNGSANLEITUNG STATO411 BRANDT

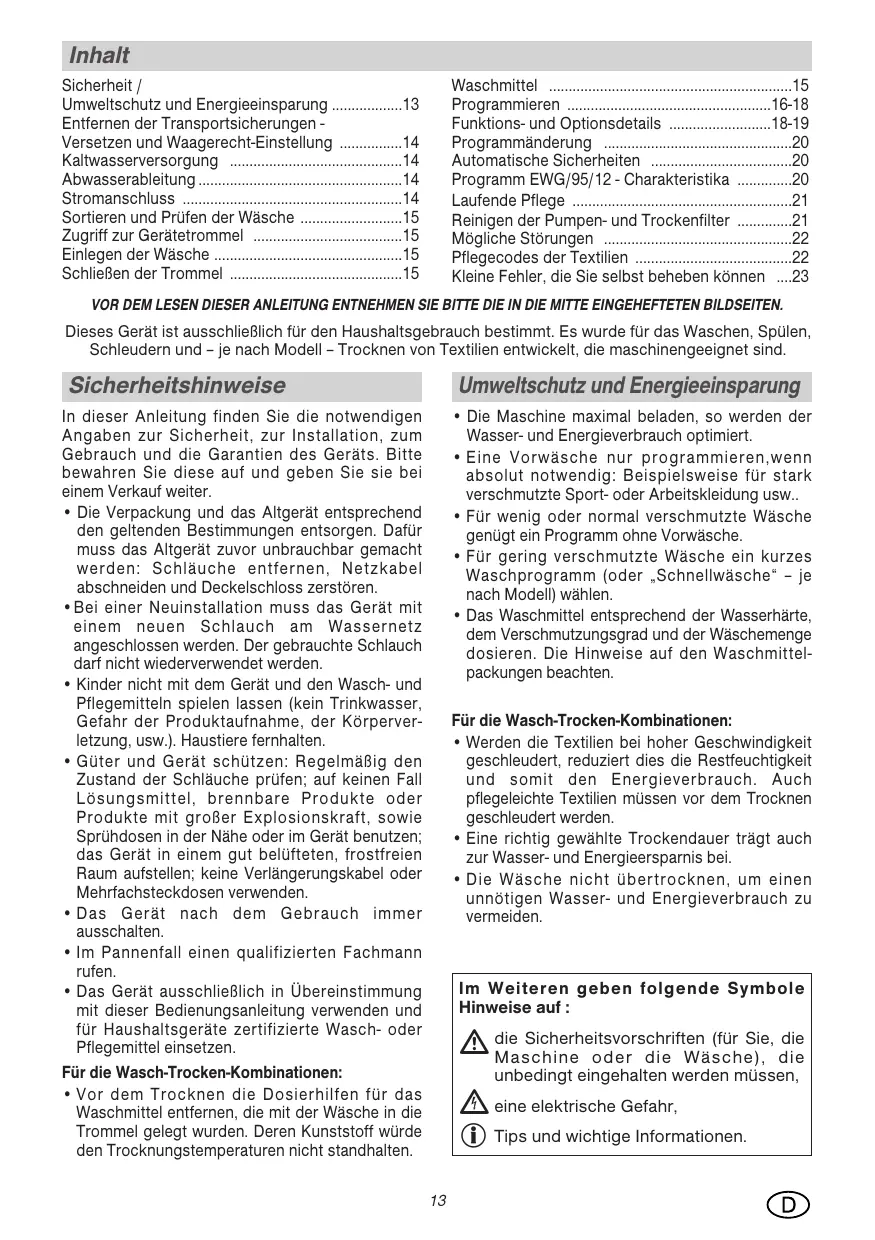

• Inhalt Waschmittel p. 15
• Programmieren p. 16
• -18 Funktions- und Optionsdetails p. 18
• -19 Programmänderung p. 20
• Automatische Sicherheiten p. 20
• Programm EWG/95/12 - Charakteristika p. 20
• Laufende Pflege p. 21
• Reinigen der Pumpen- und Trockenfilter p. 21
• Mögliche Störungen p. 22
• Pflegecodes der Textilien p. 22
• Kleine Fehler, die Sie selbst beheben können p. 23
• Sicherheit / Umweltschutz und Energieeinsparung p. 13
• Entfernen der Transportsicherungen Versetzen und Waagerecht-Einstellung p. 14
• Kaltwasserversorgung p. 14
• Abwasserableitung p. 14
• Stromanschluss p. 14
• Sortieren und Prüfen der Wäsche p. 15
• Zugriff zur Gerätetrommel p. 15
• Einlegen der Wäsche p. 15
• Schließen der Trommel VOR DEM LESEN DIESER ANLEITUNG ENTNEHMEN SIE BITTE DIE IN DIE MITTE EINGEHEFTETEN BILDSEITEN. Dieses Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt. Es wurde für das Waschen, Spülen, Schleudern und – je nach Modell – Trocknen von Textilien entwickelt, die maschinengeeignet sind. Sicherheitshinweise Umweltschutz und Energieeinsparung p. 15

• Die Maschine maximal beladen, so werden der Wasser- und Energieverbrauch optimiert.
• Eine Vorwäsche nur programmieren,wenn absolut notwendig: Beispielsweise für stark verschmutzte Sport- oder Arbeitskleidung usw..
• Für wenig oder normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche.
• Für gering verschmutzte Wäsche ein kurzes Waschprogramm (oder „Schnellwäsche“ – je nach Modell) wählen.
• Das Waschmittel entsprechend der Wasserhärte, dem Verschmutzungsgrad und der Wäschemenge dosieren. Die Hinweise auf den Waschmittelpackungen beachten. In dieser Anleitung finden Sie die notwendigen Angaben zur Sicherheit, zur Installation, zum Gebrauch und die Garantien des Geräts. Bitte bewahren Sie diese auf und geben Sie sie bei einem Verkauf weiter.
• Die Verpackung und das Altgerät entsprechend den geltenden Bestimmungen entsorgen. Dafür muss das Altgerät zuvor unbrauchbar gemacht werden: Schläuche entfernen, Netzkabel abschneiden und Deckelschloss zerstören.
• Bei einer Neuinstallation muss das Gerät mit einem neuen Schlauch am Wassernetz angeschlossen werden. Der gebrauchte Schlauch darf nicht wiederverwendet werden.
• Kinder nicht mit dem Gerät und den Wasch- und Pflegemitteln spielen lassen (kein Trinkwasser, Gefahr der Produktaufnahme, der Körperverletzung, usw.). Haustiere fernhalten.
• Güter und Gerät schützen: Regelmäßig den Zustand der Schläuche prüfen; auf keinen Fall Lösungsmittel, brennbare Produkte oder Produkte mit großer Explosionskraft, sowie Sprühdosen in der Nähe oder im Gerät benutzen; das Gerät in einem gut belüfteten, frostfreien Raum aufstellen; keine Verlängerungskabel oder Mehrfachsteckdosen verwenden.
• Das Gerät nach dem Gebrauch immer ausschalten.
• Im Pannenfall einen qualifizierten Fachmann rufen.
• Das Gerät ausschließlich in Übereinstimmung mit dieser Bedienungsanleitung verwenden und für Haushaltsgeräte zertifizierte Wasch- oder Pflegemittel einsetzen. Für die Wasch-Trocken-Kombinationen:
• Vor dem Trocknen die Dosierhilfen für das Waschmittel entfernen, die mit der Wäsche in die Trommel gelegt wurden. Deren Kunststoff würde den Trocknungstemperaturen nicht standhalten. Für die Wasch-Trocken-Kombinationen:
• Werden die Textilien bei hoher Geschwindigkeit geschleudert, reduziert dies die Restfeuchtigkeit und somit den Energieverbrauch. Auch pflegeleichte Textilien müssen vor dem Trocknen geschleudert werden.
• Eine richtig gewählte Trockendauer trägt auch zur Wasser- und Energieersparnis bei.
• Die Wäsche nicht übertrocknen, um einen unnötigen Wasser- und Energieverbrauch zu vermeiden. Im Weiteren geben folgende Symbole Hinweise auf : Sicherheitsvorschriften (für Sie, die die Maschine oder die Wäsche), die unbedingt eingehalten werden müssen, eine elektrische Gefahr,

Tips und wichtige Informationen. Entfernen der Transportsicherungen Verlagerung, Waagerecht-Einstellung VOR JEGLICHEM GEBRAUCH DIE IN ABB. 1 und 2 DARGESTELLTEN EINGRIFFE VORNEHMEN. Zuvor das unter dem Deckel befindliche Styroporteil entfernen. (Die Transportsicherungen aufbewahren, sie werden im Fall eines Umzugs wieder gebraucht.) Auf Fußröllchen stellen - Verlagerung Zum Fortbewegen des Geräts den Hebel zum Ausfahren der Fußröllchen ausklinken und von rechts bis zum linken Anschlag drücken. Während des Betriebs darf das Gerät nicht auf den Fußröllchen ruhen. Auf eine waagerechte Stellung und eine gute Stabilität achten, um Schwingungen beim Schleudern zu vermeiden! Waagerecht-Einstellung ABB. 6 ➀ ➁ - Das Gerät auf die Fußröllchen stellen. - Die beiden Schrauben mit einem Flachschraubendreher lösen. - Die beiden Füße mit einem Maulschlüssel oder einer Zange einstellen, um die Maschine waagerecht zu stellen. - Den Hebel zum Ausfahren der Fußröllchen wieder in Ausgangsstellung bringen und den Stand prüfen. - Wenn das Niveau in Ordnung ist, die beiden Blockierschrauben wieder eindrehen. Um das Gerät in einer Flucht mit Ihren Möbeln aufzustellen, können Sie die Befestigungshaken der Schläuche abbrechen. Darauf achten, die Schläuche nicht zu knicken! Sollte ein Aufstellen auf Teppichboden unvermeidbar sein, die Füße so einstellen, dass unter der Maschine ein ausreichender Lüftungsraum besteht. Hintere Transportsicherung ABB. 1 ➀ bis ➃ ➀ Die sechs Schrauben mit einem 10er Rohrschlüssel oder einem Flachschraubendreher lösen. ➁ Die Transportsicherung entfernen. ➂ Das Netzkabel aus dem Kunststoffteil befreien, da es an der Transportsicherung fixiert ist. ➃ Die von der Transportsicherung hinterlassenen Löcher mit den mitgelieferten Abdeckungen verschließen und die 4 äußeren Schrauben wieder in das Gehäuse schrauben. Vordere Transportsicherung ABB. 2 ➀ bis ➄ ➀ Gleichzeitig auf die beiden seitlichen Markierungen der Fußleiste drücken und die Fußleiste nach vorn ziehen. ➁ Die Halteschraube der vorderen Transportsicherung aus dem rotem Kunststoff lösen. ➂ Die vordere Transportsicherung entfernen. ➃ Das von der Transportsicherung hinterlassene Loch mit der übrig gebliebenen Abdeckung verschließen. ➄ Die Fußleiste wieder einklinken. Anschlüsse Kaltwasserversorgung (ABB. 5) Stromanschluss (ABB. 5) Die Waschmaschine kann an allen Kaltwasserleitungen angeschlossen werden. Den mitgelieferten Zulaufschlauch an einem Wasserhahn mit Gewindenase Ø 20x27 (3/4 BSP) anschließen, dabei die mitgelieferte Dichtung nicht vergessen (je nach Modell kann der Schlauch bereits mit einer Dichtung ausgestattet sein). Der Wasserdruck darf zwischen 0,1 und 1 MPa (1-10 bar) schwanken. Bei einem höheren Druck muss ein Druckregler eingesetzt werden. Entsprechende Auskunft erhalten Sie bei Ihrem Wasserwerk. Es wird auf das Kapitel „Charakteristika“ verwiesen. Die Steckdose muss leicht zugänglich, jedoch für Kinder unerreichbar sein. Die Elektroinstallation muss den Landesnormen entsprechen, insbesondere hinsichtlich des Erdanschlusses und der Aufstellung in einem Waschraum. Niemals den Erdanschluss entfernen. Für den Anschluss an der Steckdose dürfen keine Verlängerungskabel oder Mehrfachsteckdosen verwendet werden. Wir sind für keine Betriebsstörungen haftbar, die auf eine schlechte Erdung des Geräts oder eine schlechte elektrische Anlage zurückzuführen sind. Das Gerät muss beim Anschluß an das Stromnetz spannungslos (Position Aus) sein. Abwasseranschluss (ABB. 5) Hinweis: Darauf achten, den Abwasserschlauch mit einem Band zu halten, um jegliche Überschwemmung zu vermeiden. Die Höhe der Schlauchkrümmung muss in jedem Fall zwischen mindestens 0,80 m und höchstens 1,10 m liegen. Der Schlauch muss befestigt werden, damit er sich nicht bewegt, und seine Öffnung muss oberhalb der Abwasseroberfläche liegen. Das Gerät entspricht den europäischen Richtlinien EWG/73/23 (Niederspannungsrichtlinie) und EWG/89/336 (elektromagnetische Verträglichkeit), die von der Richtlinie EWG/93/68 abgeändert wurden.

Vorbereiten der Wäsche Die Nichtbeachtung der folgenden Hinweise

• Darauf achten, dass kein Wäschestück neben die Trommel fällt. kann schwerwiegende, teilweise nicht wiedergutzumachende Schäden (beschädigte Trommel, zerrissene Wäsche, usw.) zur Folge haben und führt zum Erlöschen der Garantie. Schließen der Trommel
• Die Trommel mit beiden Händen schließen, dabei darauf achten, dass der Drücker wieder in die Ausgangsstellung zurückkehrt. Der farbige Teil muss sichtbar sein. (ABB. 3 ➂ ➃).

DARAUF ACHTEN, KEINE WÄSCHESTÜCKE

ZWISCHEN DEN 2 KLAPPEN EINZUK-LEMMEN. Sortieren der Wäsche

• Sich davon überzeugen, dass die Wäsche maschinenwaschbar ist: Die Wäscheetiketten prüfen (Art, Temperatur, Reinigungsart...)
• Sich davon überzeugen, dass die Buntwäsche nicht abfärbt.
• Bei einer gemischten Wäscheladung, das Programm für die empfindlichste Wäsche verwenden. Prüfen der Wäsche vor dem Trocknen (nur für die Wasch-Trocken-Kombinationen) Die Fasern der Wäsche sind von unterschiedlicher Art und Herkunft, dadurch verhalten sie sich während dem Trocknen sehr unterschiedlich. Generell können alle maschinenwaschbaren Textilien im Haushaltstrockner getrocknet werden, außer: - Wolle, Seide, Vorhänge, Nylonstrumpfhosen oder -strümpfe, kunststoffbeschichtete Stoffe - Chlorfasern (beispielsweise Thermolactyl*)
• eingetragenes Warenzeichen - Wäschestücke mit Kunststoffschaum, Gummi oder Bügeln, die sich lösen könnten, umfangreiche Gegenstände (Federbetten, Deckbetten, usw.) - Ungeschleuderte Wäsche. - Wäsche, die mit Chemikalien gereinigt wurde. Man solle jedoch vermeiden, leichte Textilien und Textilien aus dicker Baumwolle gleichzeitig zu trocknen, da das Gewicht der letztgenannten die leichteren Textilien verknittert. Nicht farbechte Textilien sollten vorzugsweise separat getrocknet werden. Prüfen der Wäsche
• Taschen leeren. Reißverschlüsse und Druckknöpfe schließen.
• Die Haken der Vorhänge entfernen bzw. die Vorhänge und kleinen Wäscheteile (Bänder, Ziertücher, usw.) in ein Waschnetz legen. Kopfkissenbezüge usw. zuknöpfen.
• Schlecht angenähte Knöpfe, Nadeln, Haken und Klammern entfernen. Zugriff zur Gerätetrommel (ABB. 3 - 4) In der folgenden Reihenfolge vorgehen:
• Prüfen, ob das Gerät ausgeschaltet ist.
• Die Gerätetür öffnen (ABB. 4).
• Auf den Drücker der vorderen Türklappe drücken. (ABB. 3 ➀ ➁ ) Einlegen der Wäsche
• Für eine optimale Waschleistung die zuvor sortierte und gelockerte Wäsche in die Trommel legen, dabei die Wäsche nicht zusammendrücken und gleichmäßig verteilen. Große und kleine Wäschestücke mischen, um ein optimales Schleuderergebnis zu erzielen, ohne dass sich eine Unwucht bildet. Waschmittel (ABB. 10) ➀ Vorwaschbehälter (Pulver ) ➁ Hauptwaschbehälter (Pulver Flüssigkeit

Eine Überdosierung erzeugt Schaum. Eine übermäßige Schaumbildung verringert die Maschinenleistungen und erhöht die Waschdauer und den Wasserverbrauch. Bei konzentrierten Waschmitteln die Mengen reduzieren. Die Verpackungsangaben lesen. oder

Der Hauptwaschbehälter kann sowohl Pulver als auch Flüssigkeit enthalten. Jedoch kein Flüssigwaschmittel für Programme mit Vorwäsche verwenden. In folgenden Fällen die Waschmittelmenge um 10 % verringern:

Javellauge: Javellauge kann als Desinfektionsoder Bleichmittel verwendet werden. Konzentrierte Javellauge muss verdünnt werden.(je nach Modell) Bei nur schwach kalkhaltigem Wasser, bei nur gering verschmutzter Wäsche bzw. bei einer geringen Wäschemenge, bei einem kurzen Programm. Weichspüler: Konzentrierter Weichspüler muss mit warmem Wasser verdünnt werden. Woll- und Feinwaschmittel Für das Waschen dieser Textilien ein geeignetes Waschmittel verwenden. (Dieses möglichst nicht direkt auf die Trommel geben, da einige dieser Mittel Metall angreifen.) Dosieren der Waschmittel Die Dosierhinweise auf den Waschmittelverpackungen beachten. Achtung: sie werden im Allgemeinen für eine volle Wäscheladung empfohlen. Die Dosierung an Ihre Waschbedingungen anpassen.

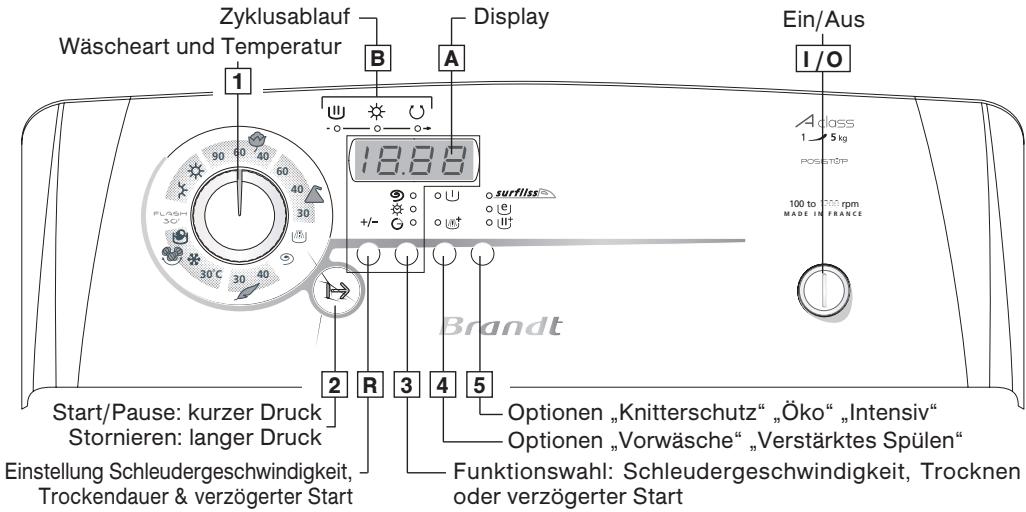

Programmieren Zyklusablauf Wäscheart und Temperatur B

2 R 3 4 5 Start/Pause: kurzer Druck Optionen „Knitterschutz“ „Öko“ „Intensiv“ Stornieren: langer Druck Optionen „Vorwäsche“ „Verstärktes Spülen“ Einstellung Schleudergeschwindigkeit, Funktionswahl: Schleudergeschwindigkeit, Trocknen oder verzögerter Start Trockendauer & verzögerter Start Außer der Ein/Aus-Taste sind alle Tasten sensitiv. Das heißt, dass sie nicht gedrückt bleiben.

Während der Programmierung können alle Tasten außer „Start/Pause“ gedrückt gehalten werden. Für eine präzisere Einstellung empfehlen wir Ihnen jedoch, die Tasten nur kurz zu drücken. Die Taste „Start/Pause“ darf außer bei einer Programmstornierung* nur kurz gedrückt werden. In diesen beiden Fällen muss sie gedrückt gehalten werden. (*) Detail dieser Funktion auf den nächsten Seiten. Sollte beim Einschalten eine Kontrollleuchte des Zyklusablaufs brennen, B muss vor jeder anderen Handhabung eine Stornierung erfolgen. Achtung: Die Taste „Ein/Aus“ kann auf keinen Fall ein Programm stornieren. Vollständiges Programmieren (Waschen mit oder ohne anschließendem Trocknen) :

• Die Taste „Ein/Aus“ I / O drücken (1).
• Den Wahlschalter 1 auf das gewünschte Programm und die gewünschte Waschtemperatur drehen. Die Maschine schlägt Ihnen die empfohlene Schleudergeschwindigkeit für die gewählte Textilart vor.
• Mit der Einstelltaste R folgendes wählen: - entweder die vorgeschlagene Schleudergeschwindigkeit zu ändern - oder ein Abtropfen. Der Zyklus endet dann mit einem milden Schleudern bei 100 U/min. - oder einen Halt ohne Abpumpen (spülstopp). Die Maschine bleibt dann vor dem letzten Schleudern voll Wasser stehen.
• Gegebenenfalls folgende Optionen wählen : - „Vorwäsche“ und/oder „Verstärktes Spülen“ über die Taste 4 - „Knitterschutz“ und/oder „Öko“ und „Intensiv“ über die Taste 5 - ein anschließendes Trocknen über die Taste 3 . Danach die gewünschte Dauer (für die zu trocknende Wäscheladung, siehe Programmtabelle) mit der Taste R einstellen
• Einen sofortigen Start wählen und auf „Start/Pause“ 2 drücken...

• ... oder einen um 1 bis 19 Stunden verzögerten Start wählen. Hierfür die Option mit der Taste 3 wählen und die Dauer mit der Taste R einstellen.

Kontrollleuchten und/oder Display Kontrollleuchte + empfohlene Schleudergeschwindigkeit auf A Kontrollleuchte + z. B. oder oder + gewählte Optionen

” + z. B. Kontrollleuchte + Anzeige der Restzeit im Display A auf B : Zyklusphase. Kontrollleuchte + Anzeige der Restzeit vor dem Programmstart im Display A Programmieren Vollständiges Programmieren (Fortsetzung): Kontrollleuchten und/oder Display : Nach dem Schleudern positioniert die Maschine automatisch die Trommel mit der Öffnung nach oben, um den Zugriff zur Wäsche zu erleichtern. Dies dauert höchstens 3 Minuten.

• Danach zeigt das Display „-0-“ an. Dies bedeutet, dass der Zyklus fertig ist (2). Die Deckelsicherung wird nach 1 bis 2 Minuten entriegelt, damit die Wäsche entnommen werden kann. Die Taste „Ein/Aus“ I / O lösen (3). Programmieren eines Trockenzyklus allein :
• Die Taste „Ein/Aus“ I / O drücken (1).
• Den Wahlschalter drehen und, je nach Art der Wäscheladung, ein starkes oder mildes Trockenprogramm wählen
• Gegebenenfalls die Option „Knitterschutz“ über die Taste 5 wählen. Diese Option beendet das Programm mit einem 2-stündigen Auflockern (siehe Funktionsdetails)
• Die gewünschte Dauer über die Taste R einstellen. (Nur Wäsche trocknen, die mindestens bei 800 U/min geschleudert wurde.)
• Einen sofortigen Start wählen und auf „Start/Pause“ 2 drücken...

• ... oder einen „verzögerten Start“ über die Tasten 3 und R . Kontrollleuchte und gewählte Option + z. B. + Kontrollleuchte + Anzeige der Restzeit im Display A oder Anzeige der Restzeit vor dem Programmstart im Display A Ein Wäschestück während dem Zyklus hinzufügen oder herausnehmen (ist während dem Schleudern nicht möglich):
• Auf die Taste „Start/Pause“ 2 drücken und den Zyklus unterbrechen.
• Das bzw. die Wäschestücke* einlegen oder herausnehmen.
• Auf die Taste „Start/Pause“ 2 drücken und den Zyklus neu starten. (*) Es kann 1 bis 2 Minuten dauern, bis sich der Deckel entriegelt. Sollten Sie einen verzögerten Start gewählt haben, können Sie während der Wartephase vor Beginn des Waschzyklus jederzeit und sofort die Trommel öffnen, ohne den Zyklus unterbrechen und neu starten zu müssen. Kontrollleuchte B blinkt + Zähler A gestoppt Kontrollleuchte B brennt + Wiederaufnahme des Abzählens auf A Stornieren während dem Programmieren, dem Waschen oder einer Pause:
• Mindestens eine Sekunde lang auf die Taste „Start/Pause“ 2 drücken. Dieser Eingriff kann jederzeit erfolgen, während dem Zyklus oder während der Programmierung oder sogar während einer Pause. Sollte der Eingriff während der Wartezeit vor einem verzögerten Start erfolgen, wird nur der verzögerte Start storniert. Rückkehr zur ursprünglichen Anzeige Die Leistungen der Waschmaschine aufrecht erhalten:
• Nach Zyklusende muss der Trockenfilter gereinigt werden (siehe Kapitel „LAUFENDE PFLEGE“). Für weitere Angaben wird auf das Kapitel „FUNKTIONSDETAILS“ verwiesen. Wichtig: Wurde die Maschine durch Drücken der Ein/Aus-Taste abgeschaltet, oder nach einem Stromausfall, fährt der Zyklus beim Wiedereinschalten automatisch dort fort, wo er unterbrochen wurde. (1) - Vor dem Einschalten der Maschine prüfen, ob das Netzkabel angeschlossen und der Wasserhahn geöffnet ist. Sich ebenfalls davon überzeugen, dass die Trommeltüren und der Maschinendeckel richtig geschlossen sind. (2) - Während der Phase „Zyklusende“ wird das Drücken der Tasten 2 , 3 , 4 , 5 oder R nicht berücksichtigt, ermöglicht jedoch die Rückkehr in den Programmiermodus. (3) - Aus Sicherheitsgründen wird empfohlen, am Zyklusende den Netzstecker zu ziehen und den Wasserhahn zu schließen.

Programmieren Zur Auswahl des für die Wäsche am besten geeigneten Programms die Angaben auf den in den meisten Wäschestücken angebrachten Etiketten befolgen. Bügelbereit Trocken Höchstmenge Stark / mild Abtropfen Spülstopp Öko Intensiv Knitterschutz Vorwäsche Verstärktes Spülen Höchstmenge Temperatur (°C) Wäscheart Sehr trocken Art und Dauer des Trockenvorgangs Programmtabelle

BAUMWOLLE / KOCHWÄSCHE

BUNTWÄSCHE 40-90°C 5 ● ● ● ● ● ● ● 2,5 1:15 bis 1 Std. 1:45 bis 1:30 30 mn bis 1 Std. SYNTHETICS 30-60°C 2,5 ● ● ● ● ● ● ● 2,5 1 Std. bis 45 mn 1:30 bis 1 Std. 30 bis 45 mn FEINWÄSCHE 30-40°C 2 WOLLE WIEGEN -30°C 1,5

45 mn 30 bis 30 mn bis 1 Std. 45 mn kann nicht in der Maschine getrocknet werden kann nicht in der Maschine getrocknet werden

Sonderprogramme 40°C kann nicht in der Maschine getrocknet werden kann nicht in der Maschine getrocknet werden Vor einem Trockenvorgang, die von der Wäsche tragbare „Höchstgeschwindigkeit“ wählen

TROCKNEN allein stark : BAUMWOLLE / KOCHWÄSCHE / BUNTWÄSCHE TROCKNEN allein mild : SYNTHETICS / FEINWÄSCHE Zur Auswahl der Ladung, der Dauer und der Art des Trockenvorgangs je nach Textilart: siehe oben ● : Diese Funktionen können allein benutzt oder kumuliert werden - unlogische Kombinationen sind unmöglich Funktionsdetails BAUMWOLLE „

SYNTHETICS „ Mit diesem Programm kann eine gering verschmutzte Wäscheladung von 2,5 kg

BAUMWOLLE, KOCHWÄSCHE, BUNTWÄSCHE

oder STRAPAZIERFÄHIGEN SYNTHETICS aufgefrischt werden. Seine Dauer ist auf 30 Minuten begrenzt. In diesem Programm ist die Waschtemperatur automatisch auf 40°C programmiert. Für dieses Programm müssen die Waschmittelmengen um die Hälfte reduziert werden.

Für eine Wäscheladung aus widerstandsfähigen Synthetics oder Mischfasern. FEINWÄSCHE „

Für eine Wäscheladung aus GARDINEN, EMPFINDLICHEN TEXTILIEN oder FEINWÄSCHE. WOLLE WIEGEN „

Für eine Wäscheladung aus SEIDE oder BESONDERS EMPFINDLICHEN TEXTILIEN. Für eine Wäscheladung aus weißer, strapazierfähiger BAUMWOLLE oder Buntwäsche. Für Buntwäsche sollte eine Temperatur von 60° nicht überschritten werden. In den ersten Programmminuten berechnet die Waschmaschine automatisch das Programm für das beste Waschergebnis.

Für eine Wäscheladung aus „MASCHINENWASCHBARER“ WOLLE

Funktionsdetails (Fortsetzung)

SCHLEUDERN ALLEIN „ Separates Spülen gefolgt von - wahlweise: - entweder einem Schleudern mit Abpumpen - oder nur Abpumpen (Option „Abtropfen“) - oder einem Halt ohne Abpumpen.

Ermöglicht ein separates Schleudern mit Abpumpen. Im Fall eines „Spülens allein“ mit Schleudervorgang oder eines „Schleuderns allein“ darauf achten, eine für die eingelegte Wäsche angebrachte Schleudergeschwindigkeit zu wählen. Optionsdetails Vorwäsche Restzeit Speziell für verschmutzte Wäsche (Schlamm, Blut,…) vorgesehen. Es muss Waschmittel in den Behälter ” ” des Waschmittelbehälters gegeben werden. Während des Programmierens kann die Dauer des gewählten Zyklus* abgefragt werden. Dafür so lange auf die Taste 3 drücken, bis die drei Kontrollleuchten „ ”, „ ” und „ ” erlöschen. (*) Die von der Maschine zu Programmbeginn angegebene Dauer kann während dem Zyklus variieren: - Wenn die Waschtemperatur geändert wird (auch während dem Schleudern), wenn Optionen hinzugefügt oder gelöscht werden, wird die Zeit neu berechnet und auf der Anzeige aktualisiert. - Manche Betriebszufälligkeiten (beispielsweise das Feststellen einer Unwucht, von übermäßiger Schaumbildung) können ebenfalls die Zyklusdauer beeinflussen. - Bei einem Stromausfall während der Waschphase kann bei Rückkehr des Stroms die angezeigte Dauer kürzer sein als die tatsächliche Restdauer. Die Dauer wird dann zu Beginn des Spülgangs aktualisiert. Verstärktes Spülen „Speziell für empfindliche und allergische Haut“: fügt dem Waschzyklus einen zusätzlichen Spülgang hinzu. Knitterschutz Erleichtert das Bügeln der Wäsche. Mit dieser Option wird die Wäsche bei gleichen Waschleistungen behutsamer gewaschen und geschleudert. Öko Mit der „Öko“ Funktion erzielt man eine ausgezeichnete Waschqualität und spart gleichzeitig Energie. Sie verringert die Waschtemperatur und erhöht die Umwälzdauer. Intensiv Spülstopp Diese Funktion verbessert die Waschleistung und ermöglicht das Behandeln von als schwierig betrachteten, hartnäckigen Flecken, indem sie automatisch die Waschtemperatur und die Umwälzdauer erhöht. Diese Funktion wird für Textilien verwendet, die nicht geschleudert werden sollen, oder wenn eine längere Abwesenheit nach Ende des Waschzyklus vorgesehen ist. Wurde diese Funktion gewählt, wird der Zyklus vor dem letzten Schleudern abgebrochen. Dadurch bleibt die Wäsche im Wasser liegen und knittert nicht. Wenn die Maschine ohne Abpumpen stehen bleibt, zählt die Anzeige A die Restzeit nicht mehr ab und bleibt fix stehen (einschließlich der Punkt) Anschließend: - soll entweder die Maschine entleert und die Wäsche geschleudert werden. In diesem Fall mit der Taste 3 die Schleuderfunktion „ ” wählen und mit der Taste R eine für die Wäscheart geeignete Schleudergeschwindigkeit einstellen. Das Programm endet dann automatisch. - oder die Maschine soll nur entleert werden. In diesem Fall die Funktion Schleudern „ ” wählen und mit der Taste R (Funktion „Abtropfen“) anzeigen. Auflockern nach dem Trockenvorgang

Um diese Funktion zu erhalten, muss die Option „Knitterschutz“ gewählt werden. Lockert die Wäsche 2 Stunden lang nach Ende des Trockenvorgangs auf. Die Kontrollleuchte „ “ brennt während der gesamten Auflockerzeit. Um während dieser Zeit Zugriff zur Wäsche zu bekommen, das Auflockern stornieren. Hierfür mindestens eine Sekunde lang auf die Taste „Start/Pause“ 2 drücken. Verzögerter Start Der Programmbeginn kann um 1 bis 19 Stunden hinausgezögert werden, um beispielsweise den Nachtstrom zu nutzen oder ein Zyklusende zu einer bestimmten Uhrzeit zu erhalten. Hierfür mit der Taste 3 die Funktion „ ” (Verzögerter Start) wählen und mit der Taste R den Zeitpunkt des Zyklusbeginns einstellen. Während der Wartezeit rechnet die Anzeige A die Restzeit bis zum effektiven Programmbeginn ab.

Änderung eines Wasch- oder Trockenprogramms Soll während dieser Zeit der „verzögerte Start“ Während dem Programmieren: Vor dem Drücken der Taste „Start/Pause“ 2 „ sind alle Änderungen möglich. storniert werden, die Anzeige A auf „0“ einstellen und anschließend kurz auf die Taste 2 „ “ drücken. Der Zyklus startet dann sofort.

• Die Option „ “ (Vorwäsche) kann nur während der Wartezeit eines „verzögerten Starts“ aktiviert werden.
• Die Option „ “ (verstärktes Spülen) kann bis zum Beginn des Spülvorgangs gewählt werden.
• Die Optionen „ “ (Knitterschutz), „ “ (Öko) und „ “ (Intensiv) können nur während der Wartezeit eines „verzögerten Starts“ geändert werden.
• Alle Optionen können während der gesamten Zyklusdauer deaktiviert werden, sofern ihre Wirkung nicht bereits abgeschlossen ist.
• Nach dem Start eines Wasch- oder Trockenzyklus kann ein Trockenvorgang nicht mehr geändert oder programmiert werden.

Nach dem Zyklusbeginn:

• Kann die Textilart nicht mehr geändert werden (beispielsweise von „BAUMWOLLE“ auf „SYNTHETICS“ oder von „SYNTHETICS“ auf „FEINWÄSCHE“ usw. ändern). Sollte der Programmwahlschalter 1 auf eine andere Textilart gedreht werden, blinken die in dem Moment brennende Kontrollleuchte für Zyklusablauf B sowie die Anzeige A für einige Sekunden, um anzuzeigen, dass diese Änderung untersagt ist und nicht berücksichtigt wird. Um während dem Zyklus die Textilart zu ändern, muss das laufende Programm storniert und ein neuer Zyklus programmiert werden.
• Für dieselbe Textilart kann jedoch zu Beginn der Waschphase noch die Temperatur geändert werden. Die Restzeit wird dann entsprechend geändert.
• Die Schleudergeschwindigkeit kann während dem gesamten Zyklus geändert werden.
• Ein „Abtropfen“ und ein „Spülstopp“ können bis zum Ende des Spülvorgangs gewählt werden.
• Die Dauer des „verzögerten Starts“ kann während der gesamten Wartezeit vor Beginn des Zyklus geändert werden. Am Zyklusende: Wenn auf der Anzeige „-0-“ erscheint, kann ein neuer Zyklus programmiert werden, ohne die Taste „Ein/Aus“ I / O zu lösen. Hierfür genügt es, auf irgendeine der Tasten 2 , 3 , 4 , 5 oder R zu drücken. Die Maschine ist nun für eine neue Programmierung bereit. Automatische Sicherheiten Öffnungssicherung des Deckels: Schleudersicherheit: Sobald der Waschzyklus begonnen hat, wird der Deckel des Geräts verriegelt. Sobald der Zyklus beendet ist, oder wenn die Maschine ohne Abpumpen stehen bleibt, wird der Deckel entriegelt. Wurde ein „verzögerter Start“ programmiert, bleibt der Deckel während der gesamten Wartezeit vor Beginn des Zyklus entriegelt. Soll der Deckel während dem Zyklus geöffnet werden, kurz auf die Taste 2 „ “ drücken und mindestens 1 bis 2 Minuten warten, bis sich die Deckelsicherung entriegelt. Die Waschmaschine ist mit einer Sicherung ausgestattet, die das Schleudern einschränken kann, wenn eine schlechte Lastverteilung festgestellt wird. In diesem Fall kann die Wäsche ungenügend geschleudert werden. Die Wäsche gleichmäßig in der Trommel verteilen und ein erneutes Schleudern programmieren. Überschäumsicherung: Ihre Waschmaschine kann beim Schleudern eine zu starke Schaumproduktion feststellen. In dem Moment wird das Schleudern gestoppt und die Maschine entleert. Anschließend fährt der Zyklus fort, indem er den Schleuderrhythmus anpasst und eventuell einen zusätzlichen Spülvorgang einfügt. Wassersicherung: Während des Betriebs beugt die ständige Wasserstandskontrolle einem eventuellen Überlaufen vor. Versuchsprogramm gemäß der europäischen Richtlinie EWG/95/12 - Charakteristika Wäschen : Baumwolle - 60°C - 5 kg - ohne Optionen - max. Schleudern Trocknen : Baumwolle - Sehr Trocken - 2,5 kg Charakteristika: 230 V - 50 Hz - 10 A - 2200 W.

Laufende Pflege Reinigen des Pumpenfilters:

- Den Filterverschluss der Entleerungspumpe abschrauben. - Den Filter reinigen. Zum Einsetzen den Filter mit der kleinen Nase, die sich auf der runden Fläche befindet, nach oben einschieben und bis zum Anschlag festschrauben. - Die Fußleiste wieder anbringen. Beim nächsten Waschen prüfen, dass beim Befüllen der Maschine kein Wasser ausläuft. Zunächst die Maschine abpumpen lassen, danach den Netzstecker ziehen (ABB. 8) Die Fußleiste entfernen. Ein Scheuertuch und ein flaches Gefäß unter den Pumpenzugriff legen. Falls das Gerät damit ausgestattet ist, den Ablassschlauch herausnehmen. Den Verschluss am Schlauchende öffnen und das Wasser in das Gefäß laufen lassen. Den Verschluss schließen, dabei darauf achten, dass er gut eingedrückt ist, und wieder einklinken. Reinigen der Maschine: Zugriff zum Wannenboden

• Ausschließlich einen Schwamm, Wasser und Flüssigseife verwenden, um das Gehäuse, die Trommelöffnung, die Bedienungstafel, den Waschmittelbehälter usw. zu reinigen.
• In jedem Fall: Scheuermittel, Metall- oder Kunststoffschwämme, Produkte auf Alkoholoder Verdünnungsmittelbasis, usw. vermeiden. Ausbau der Trommelschaufel: Sollte ein Wäschestück zwischen Trommel und Wanne fallen, die Trommel leeren und schließen. - Die Trommel bis zur Befestigung der Schaufel drehen. - Die Schraube, die sich zwischen den beiden Öffnungen befindet, (TORX T20) lösen und entfernen. Die Schaufel fällt dann in die Trommel (ein Frotteehandtuch in die Trommel legen, um den Aufschlag zu dämpfen). - Die Trommel umdrehen und öffnen. - Das Wäschestück durch die Öffnungen entnehmen, die durch das Entfernen der Schaufel freigelegt wurden. - Für den Einbau, die Schaufel von vorn nach hinten auf den Aufnahmeteil schieben. - Die Trommel schließen und drehen. Die Schaufel während dem Festschrauben festhalten. Reinigen des Waschmittelbehälters: - Den Knopf nach vorn ziehen (ABB. 7 ➀), Den Behälter nach oben herausziehen (ABB. 7 ➁), - Den Behälter mit warmem Wasser reinigen, dabei nicht vergessen, den abnehmbaren (blauen) Siphon zu waschen. Prüfen, ob er wieder richtig eingesetzt wurde. - Dann den Behälter wieder einsetzen und prüfen, ob er richtig sitzt. Austausch des Netzkabels: Aus Sicherheitsgründen muss dieser Eingriff unbedingt vom Kundendienst des Herstellers oder von einem qualifizierten Fachmann durchgeführt werden. Regelmäßig den Zustand des Wasserzulaufund des Abwasserschlauchs prüfen. Sollten Sie den geringsten Riss feststellen, zögern Sie nicht, die Schläuche auszutauschen. Reinigen des Trockenfilters: (nur für die Wasch-Trocken-Kombinationen) Diesen nach jedem Trocknen reinigen: - Den Filter zu sich ziehen und aus seiner Aufnahme (rechts neben der Trommelöffnung) nehmen. - Den Filter trocken von der Flusenschicht befreien. - Den Filter wieder in die Aufnahme setzen und bis zum Anschlag nach unten drücken. Austausch des Wasserzulaufschlauchs (ABB. 9): Beim Austausch auf ein gutes Festdrehen und auf das Vorhandensein der Dichtung an beiden Enden achten. Bei Frostgefahr: den Abwasserkreis wie oben angegeben entleeren.

Mögliche Störungen Bei Störungen zu überprüfende Punkte. (1) Waschmaschinen (2) Wasch-Trocken-Kombinationen Mögliche Ursachen / Abhilfen Mögliche Ursachen / Abhilfen Der Zyklus startet nicht (1 und 2)

• Sie haben vergessen auf die Taste „Start/Pause“ zu drücken.
• Das Gerät wird nicht mehr mit Strom versorgt: - Prüfen, ob der Netzstecker richtig angeschlossen ist. - Den Sicherungsautomaten, die Sicherungen prüfen.
• Der Wasserzulaufhahn ist geschlossen.
• Der Deckel ist schlecht geschlossen. Starke Schwingungen beim Schleudern (1 und 2)
• Die Transportsicherungen des Geräts wurden nicht richtig entfernt: - Prüfen, ob alle Transportverkeilungen entfernt wurden. (siehe „ENTFERNEN DER TRANSPORTSICHERUNGEN“)
• Der Boden ist nicht waagerecht.
• Das Gerät steht nicht sicher auf den 4 Füßen. (siehe „WAAGERECHT-EINSTELLUNG“) Die Wäsche wurde nicht oder nicht genug geschleudert (1 und 2)
• Sie haben ein Programm ohne Schleudern, z. B. „Abtropfen“ gewählt.
• Die Schleudersicherung hat eine schlechte Verteilung der Wäsche in der Trommel festgestellt: - Die Wäsche lockern und ein weiteres Schleudern programmieren. Die Maschine pumpt nicht ab (1 und 2)
• Es wurde ein „Halt ohne Abpumpen“ programmiert.
• Die Entleerungspumpe oder der Filter ist verstopft: - Diese reinigen (siehe „LAUFENDE PFLEGE“).
• Der Abwasserschlauch ist geknickt oder gequetscht. Sie wollten nur waschen, aber es folgt automatisch ein Trockenzyklus (2)
• Es wurde ein Trockenzyklus programmiert Der Deckel lässt sich nicht öffnen (1 und 2)
• Das Programm ist noch nicht abgelaufen. Der Deckel bleibt während der gesamten Programmdauer verriegelt. Die Trommeltüren öffnen sich zu langsam (je nach Modell)
• Die Maschine ist schon lange nicht gelaufen.
• Sie befindet sich in einem zu kalten Raum.
• Waschmittelreste (Pulver) blockieren die Scharniere. - In allen Fällen normalisiert sich alles nach dem ersten Öffnen. Es bildet sich eine Pfütze um die Maschine herum (1 und 2) Die Maschine ausschalten, den Wasserzulaufhahn schließen, und prüfen, ob:
• der Entleerungsbogen richtig in die Abwasserleitung eingeführt ist.
• die Anschlüsse des Wasserzulaufschlauchs an der Maschine und am Wasserhahn dicht sind: - Das Vorhandensein von Dichtungen und den festen Sitz der Anschlüsse prüfen. Überschäumen (1 und 2)
• Es wurde zuviel Waschmittel verwendet.
• Es wurde kein Waschmittel für Waschmaschinen verwendet: - Das Wasser abpumpen und mehrere Spülgänge programmieren. Schließlich das Waschprogramm erneut starten. Der Trockenzyklus startet nicht (2)
• Es wurde keine Trockendauer gewählt. Die Wäsche hat nicht den gewünschten Trockengrad (2)
• Das gewählte Trockenprogramm eignet sich nicht für die eingelegte Wäscheart (auf die Informationen der in die Wäsche eingenähten Etiketten achten).
• Die gewählte Trockendauer ist ungeeignet: - Je nach gewünschtem Feuchtigkeitsgrad die Trockendauer erhöhen oder verringern.
• Die Wäscheladung ist höher als die zulässige Ladung (siehe „PROGRAMMTABELLE“).
• Die zu trocknende Wäsche wurde nicht genug geschleudert. Pflegecodes der Textilien:

Trockenreinigung. Die angegebene Temperatur nicht überschreiten. Verbote beachten. Kaltverdünntes Chloren. Bügeln:

• mild •• mittel ••• heiß. Starkes Trocknen im Haushaltstrockner. Mildes Trocknen im Haushaltstrockner.

Kleine Fehler, die Sie selbst beheben können In diesem Kapitel erklären wir Ihnen, wie Sie kleine Fehler sehr leicht selbst beheben können. Das Gerät kann manche Betriebsfehler selbst feststellen. Es erscheinen besondere Meldungen auf dem Display, um die Fehlerart anzuzeigen: Meldungen Mögliche Ursachen / Abhilfen Füllfehler. Prüfen, ob der Wasserzulaufhahn offen ist, und erneut auf die Taste „ “ drücken, um den Zyklus zu starten. Ablassfehler. Den Pumpenfilter reinigen (Verfahrensweise siehe Kapitel „LAUFENDE PFLEGE: Reinigen des Pumpenfilters“) und erneut auf die Taste „ “ drücken, um den Zyklus zu starten. Rotationsfehler der Trommel. Die Maschine spannungslos machen. Prüfen, ob ein Wäschestück oder ein Gegenstand zwischen die Wanne und die Trommel geraten ist und letztere blockiert. (Für den Zugriff zum Wannenboden siehe Kapitel „LAUFENDE PFLEGE: Ausbau der Trommelschaufel“); Verriegelungsfehler. Prüfen, ob der Deckel geschlossen ist, und erneut auf die Taste „ “ drücken, um den Zyklus zu starten. Der Wahlschalter ist nicht richtig eingestellt. Während dem Programmieren wurde der Wahlschalter auf eine Position zwischen zwei Programmmarkierungen gestellt. Den Knopf genau auf das gewählte Programm stellen. Die Meldung erlischt und die Programmierung kann abgeschlossen werden.

Sollten Sie einen der obigen Fehler nicht selbst beheben können, rufen Sie bitte den Kundendienst an. Vergessen Sie dabei nicht, ihm die angezeigte Meldung (d01, d02…) zu nennen, um ihm die Arbeit zu erleichtern. Angezeigte Fehler, die den Einsatz des Kundendienstes erfordern Prüfen Sie bitte, ob die angezeigte Meldung nicht einem Fehler entspricht, den Sie selbst beheben können (siehe oben). Ihr Gerät stellt auch manche Betriebsstörungen fest, die den systematischen Eingriff eines ServiceTechnikers erfordern. Diese werden durch andere Meldungen angezeigt, von denen wir unten ein paar Beispiele geben. Meldungen usw... Sollte eine dieser Anzeigen auftreten, nicht vergessen, die angezeigte Meldung aufzuschreiben und dem Kundendienst mitzuteilen, um ihm die Arbeit zu erleichtern. Kundendienst Eventuelle Eingriffe an der Maschine müssen vom Verkäufer oder von einem anderen, qualifizierten Fachmann durchgeführt werden, der Alleinvertreter der Marke ist. Geben Sie bei Ihrem Anruf die vollständige Referenz des Geräts an (Modell, Typ und Seriennummer). Diese Informationen stehen auf dem Typenschild an der Rückseite der Maschine (siehe ABB. 9).

- , * 2 ( ( TORX A20),
