INSTRUKCJA OBSŁUGI RF-U300 PANASONIC

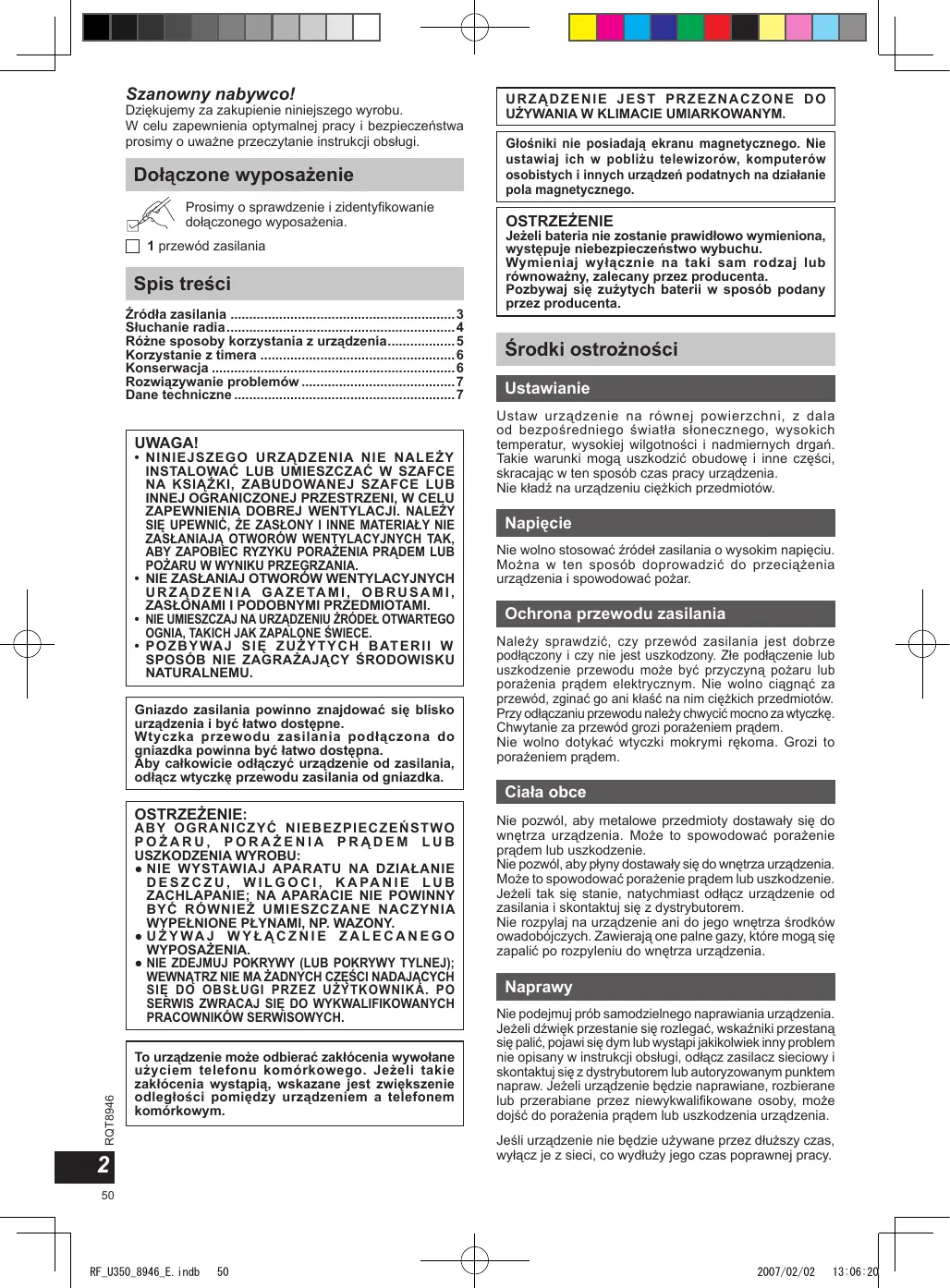

• 2007/02/02 13:06:19 Szanowny nabywco! Dziękujemy za zakupienie niniejszego wyrobu. W celu zapewnienia optymalnej pracy i bezpieczeństwa prosimy o uważne przeczytanie instrukcji obsługi. Dołączone wyposażenie Prosimy o sprawdzenie i zidentyfikowanie dołączonego wyposażenia. 1 przewód zasilania Spis treści Źródła zasilania p. 3
• Słuchanie radia p. 4
• Różne sposoby korzystania z urządzenia p. 5
• Korzystanie z timera p. 6
• Konserwacja p. 6
• Rozwiązywanie problemów p. 7
• Dane techniczne UWAGA! p. 7

INNEJ OGRANICZONEJ PRZESTRZENI, W CELU

• P O Z B Y WA J S I Ę Z U Ż Y T Y C H B AT E R I I W SPOSÓB NIE ZAGRAŻAJĄCY ŚRODOWISKU NATURALNEMU. Gniazdo zasilania powinno znajdować się blisko urządzenia i być łatwo dostępne. Wtyczka przewodu zasilania podłączona do gniazdka powinna być łatwo dostępna. Aby całkowicie odłączyć urządzenie od zasilania, odłącz wtyczkę przewodu zasilania od gniazdka. OSTRZEŻENIE: RQT8946

PRACOWNIKÓW SERWISOWYCH. To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.

URZĄDZENIE JEST PRZEZNACZONE DO

UŻYWANIA W KLIMACIE UMIARKOWANYM. Głośniki nie posiadają ekranu magnetycznego. Nie ustawiaj ich w pobliżu telewizorów, komputerów osobistych i innych urządzeń podatnych na działanie pola magnetycznego. OSTRZEŻENIE Jeżeli bateria nie zostanie prawidłowo wymieniona, występuje niebezpieczeństwo wybuchu. Wymieniaj wyłącznie na taki sam rodzaj lub równoważny, zalecany przez producenta. Pozbywaj się zużytych baterii w sposób podany przez producenta. Środki ostrożności Ustawianie Ustaw urządzenie na równej powierzchni, z dala od bezpośredniego światła słonecznego, wysokich temperatur, wysokiej wilgotności i nadmiernych drgań. Takie warunki mogą uszkodzić obudowę i inne części, skracając w ten sposób czas pracy urządzenia. Nie kładź na urządzeniu ciężkich przedmiotów. Napięcie Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar. Ochrona przewodu zasilania Należy sprawdzić, czy przewód zasilania jest dobrze podłączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub porażenia prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Chwytanie za przewód grozi porażeniem prądem. Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to porażeniem prądem. Ciała obce Nie pozwól, aby metalowe przedmioty dostawały się do wnętrza urządzenia. Może to spowodować porażenie prądem lub uszkodzenie. Nie pozwól, aby płyny dostawały się do wnętrza urządzenia. Może to spowodować porażenie prądem lub uszkodzenie. Jeżeli tak się stanie, natychmiast odłącz urządzenie od zasilania i skontaktuj się z dystrybutorem. Nie rozpylaj na urządzenie ani do jego wnętrza środków owadobójczych. Zawierają one palne gazy, które mogą się zapalić po rozpyleniu do wnętrza urządzenia. Naprawy Nie podejmuj prób samodzielnego naprawiania urządzenia. Jeżeli dźwięk przestanie się rozlegać, wskaźniki przestaną się palić, pojawi się dym lub wystąpi jakikolwiek inny problem nie opisany w instrukcji obsługi, odłącz zasilacz sieciowy i skontaktuj się z dystrybutorem lub autoryzowanym punktem napraw. Jeżeli urządzenie będzie naprawiane, rozbierane lub przerabiane przez niewykwalifikowane osoby, może dojść do porażenia prądem lub uszkodzenia urządzenia. Jeśli urządzenie nie będzie używane przez dłuższy czas, wyłącz je z sieci, co wydłuży jego czas poprawnej pracy.

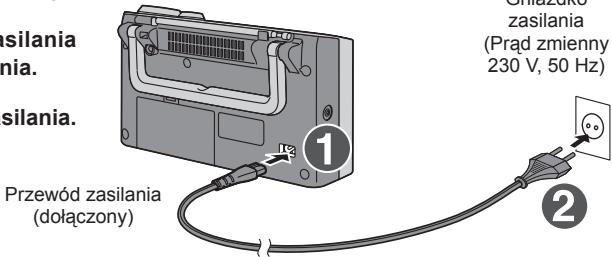

2007/02/02 13:06:20 Źródła zasilania Urządzenie może być zasilane z sieci lub z baterii suchych (nie dołączone). Zasilanie z sieci Podłącz dokładnie przewód zasilania do urządzenia i gniazdka. Gniazdko zasilania (Prąd zmienny 230 V, 50 Hz) 1 Podłącz jeden koniec przewodu zasilania (dołączony) do złącza AC IN urządzenia. 2 Podłącz drugi koniec do gniazdka zasilania. Przewód zasilania (dołączony) Uwaga

• Dołączony przewód zasilania przeznaczony jest wyłącznie dla niniejszego urządzenia. Nie używaj go dla innych urządzeń. Do zasilania urządzenia nie używaj przewodów zasilania przeznaczonych dla urządzeń innych typów.
• Jeżeli nie będziesz używał urządzenia przez dłuższy czas, zalecane jest odłączenie przewodu zasilania od gniazdka. Nawet jeżeli urządzenie jest wyłączone, stale zużywa ono moc. (Ok. 0,9 W) Korzystanie z baterii suchych (nie dołączone) 1 Odłącz przewód zasilania od złącza AC IN urządzenia.

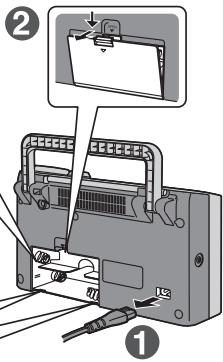

• Kiedy przewód zasilania jest podłączony do urządzenia, nie można zasilać go z baterii suchych. Włóż baterie w kolejności pokazanej numerami, naciskając ich końce „ “. 2 Zdejmij pokrywę baterii. 3 Włóż sześć baterii R14/LR14 (nie dołączone) w kolejność pokazanej numerami.

• Włóż baterie prawidłowo, ustawiając bieguny „ „ “ w pokazany sposób.

Dolny rząd z tyłu 4 Załóż z powrotem pokrywę baterii. Wyjmowanie baterii 1 Popchnij stronę „ “ baterii 6 w kierunku jej strony „ “ i wyjmij baterie 5 i 6. 2 Włóż palec do wycięcia we wnętrzu wnęki i wyjmij baterie 3, 4, 1 i 2. Uwaga

• Kiedy baterie suche są wyczerpane, wyświetlone zostanie „LOW BATTERY“ i na panelu wyświetlacza zapali się „

• Po wymianie baterii ustaw ponownie zegar ( strona 5).
• Zapisane zaprogramowane stacje ( strona 5) zostaną utracone, jeżeli baterie zostaną wyjęte na ponad 3 minuty. Zapisz stacje ponownie przy następnym użyciu radia. RF_U350_8946_E.indb

2007/02/02 RQT8946 Bateria sucha

• Podczas wkładania baterii ustaw prawidłowo bieguny (+ i –).
• Nie używaj jednocześnie starych i nowych baterii ani baterii różnych typów.
• Nie ładuj ponownie zwykłych baterii suchych.
• Nie nagrzewaj ani nie rozbieraj baterii. Nie pozwalaj, aby stykały się z płomieniem lub wodą.
• Jeżeli urządzenie nie będzie używane przez dłuższy czas lub jeżeli będzie zasilane wyłącznie z sieci, wyjmij baterie i przechowuj je w chłodnym, ciemnym miejscu.
• Nie przechowuj razem z metalowymi przedmiotami, takimi jak naszyjniki.
• Nie należy używać typu baterii nadających się do ponownego ładowania.
• Nie używaj baterii ze zdjętą osłonką. Niewłaściwe obchodzenie się z bateriami może doprowadzić do uszkodzenia innych części lub urządzenia i może spowodować zapalenie na skutek zwarcia lub wycieku elektrolitu. Jeżeli elektrolit wycieknie z baterii, zwróć się do dystrybutora. Jeżeli dojdzie do kontaktu jakiejkolwiek części ciała z elektrolitem, umyj ją dokładnie wodą.

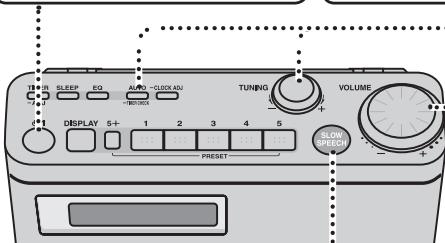

13:06:22 Słuchanie radia 1 Włącz zasilanie urządzenia. Naciśnij 2 Wybierz stację radiową. Obróć żądaną stację.

, aby wybrać Kiedy stacja jest dostrojona, „TUNED“ pojawia się przez około jedną sekundę. Automatyczne strojenie Aby wyłączyć zasilanie, naciśnij ponownie ten przycisk. Uwaga Kiedy zasilanie zostanie ponownie włączone, dostrojona zostanie stacja, która była odbierana, kiedy wyłączono zasilanie. Po naciśnięciu rozpocznie się automatyczne strojenie, a zakończy się ono po dostrojeniu pierwszej stacji. Powtórz to, aż dostrojona zostanie stacja, której chcesz słuchać. Uwaga W zależności od jakości odbioru automatyczne strojenie może nie być możliwe.

• Aby zatrzymać, naciśnij podczas strojenia. 3 Ustaw głośność. Obróć , aby ustawić głośność. (od 0 do 50) Przełącznik trybu gotowości/włączania ( Naciśnij, aby włączyć urządzenie z trybu gotowości i na odwrót. W trybie gotowości urządzenie zużywa ciągle trochę energii. R y s u n k i pokazują model RF-U350. Poprawa odbioru Ustaw długość i kąt anteny prętowej, aby uzyskać najlepszy odbiór. Łatwiejsze rozumienie tego, co jest mówione (Tylko RF-U350) Można ustawić prędkość tego, co jest mówione, aby lepiej rozumieć wiadomości, dialogi w serialach itp. Naciśnij

• Wskaźnik wokół zapali się.

• Aby wyłączyć funkcję wolnego mówienia, naciśnij RQT8946 ponownie przycisk. (Wskaźnik wokół

• Kiedy funkcja wolnego mówienia zostanie włączona, brzmienie dźwięku zostanie automatycznie przełączone na NORMAL i nie będzie można go zmienić.
• Efekty funkcji wolnego mówienia mogą nie być uzyskiwane dla niektórych programów muzycznych i innych.
• Funkcja wolnego mówienia jest wyłączana w następujących przypadkach: (1) Po wyłączeniu zasilania (2) Po zmianie aktualnie odbieranej stacji
• Kiedy funkcja wolnego mówienia jest ustawiona na ON (włączona), może zmienić się brzmienie tonów i występować opóźnienia w słyszanym dźwięku.
• Szybkości funkcji wolnego mówienia nie można zmienić.
• Jeżeli funkcja wolnego mówienia będzie ustawiona na ON (włączona) podczas słabego odbioru z dużą ilością zakłóceń, zakłócenia te mogą zostać wzmocnione, co może spowodować trudności w słuchaniu dźwięku. W takich przypadkach ustaw funkcję na OFF (wyłączona). RF_U350_8946_E.indb

Uwaga Jeżeli będziesz przenosił urządzenie z miejsca na miejsce trzymając za antenę prętową, możesz je uszkodzić. Aby przenieść urządzenie, chwyć je za uchwyt na panelu tylnym i wtedy przenieś. Uchwyt Transmisja systemu danych radiowych (RDS) Urządzenie może wyświetlać dane tekstowe nadawane przez system danych radiowych (radio data system - RDS) dostępny w niektórych miejscach. Panel wyświetlacza jest automatycznie przełączany, kiedy odbierana jest nazwa usługi programowej (Program Service – PS) lub komunikat tekstu radiowego (Radio Text – RT). kiedy odbierana jest nazwa usługi programowej (PS) kiedy odbierany jest komunikat tekstu radiowego (RT) Uwaga

• Jeżeli odbiór będzie zły, wyświetlenia systemu danych radiowych mogą być niedostępne.
• Podczas pracy timera urządzenie nie przełącza się automatycznie na wyświetlenia systemu danych radiowych. Aby pokazać wyświetlenia systemu danych radiowych, naciśnij

2007/02/02 13:06:25 Różne sposoby korzystania z urządzenia RF-U350 Słuchanie dźwięku przez słuchawkę douszną (nie dołączone) RF-U300 Typ wtyczki: Mini wtyczka monofoniczna Ø 3,5 mm

• Przed podłączeniem słuchawki dousznej zmniejsz głośność. Uwaga Aby zapobiegać uszkodzeniu słuchu, unikaj długiego słuchania. Wybór brzmienia dźwięku odpowiadającego odbieranej audycji Naciśnij RF-U300 lub Korzystanie z timera wyłączającego Zasilanie urządzenia zostanie automatycznie wyłączone, kiedy nadejdzie nastawiony czas. Naciśnij

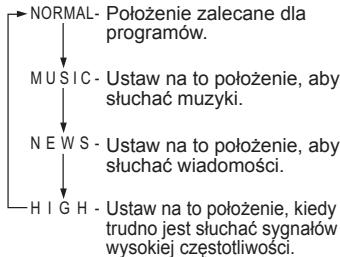

Przy każdym naciśnięciu przycisku położenie „ “ zmienia się. NORMAL- Położenie zalecane dla programów. M U S I C - Ustaw na to położenie, aby słuchać muzyki. Przy każdym naciśnięciu przycisku, ustawienie zmienia się w następującej kolejności: 30 (minut) 60 90 120 OFF (wyłączony) Wyświetlanie czasu pozostałego do nastawionego czasu Naciśnij Pozostały czas N E W S - Ustaw na to położenie, aby słuchać wiadomości. H I G H - Ustaw na to położenie, kiedy trudno jest słuchać sygnałów wysokiej częstotliwości. Uwaga Kiedy zasilanie zostanie ponownie włączone, dostrojona zostanie stacja, która była odbierana, kiedy wyłączono zasilanie. Programowanie stacji Można zaprogramować 10 stacji FM. Programowanie stacji Podczas słuchania stacji, którą chcesz zapisać, naciśnij i przytrzymaj jeden z przycisków numerycznych od [1] do [5] przez przynajmniej jedną sekundę. Na panelu wyświetlacza pojawią się numer naciśniętego przycisku i „PROGRAM“, a stacja zostanie zapisana pod danym przyciskiem. Przykład: Jeżeli zapisałeś stację pod 87 . 60 M1 przyciskiem [1]

• Aby zapisać stację pod numerem większym niż 5, najpierw naciśnij [5+], a następnie, np. aby zapisać pod numerem 7, (w ciągu 10 sekund) naciśnij i przytrzymaj [2]. Słuchanie zapisanej stacji Po włączeniu zasilania naciśnij przycisk numeryczny, pod którym zapisana została żądana stacja. (Aby słuchać np. stacji 7, naciśnij [5+], a następnie naciśnij [2].) Stacja zostanie wtedy dostrojona. Zmiana zapisanej stacji Kiedy nowa stacja, którą chcesz zapisać, jest dostrojona, naciśnij i przytrzymaj przycisk z numerem odpowiadającym stacji, którą chcesz zmienić, aby zamienić istniejącą stacją na nową. Nastawianie zegara Zegar wyświetla czas w systemie 24godzinnym.

1. Naciśnij i przytrzymaj .

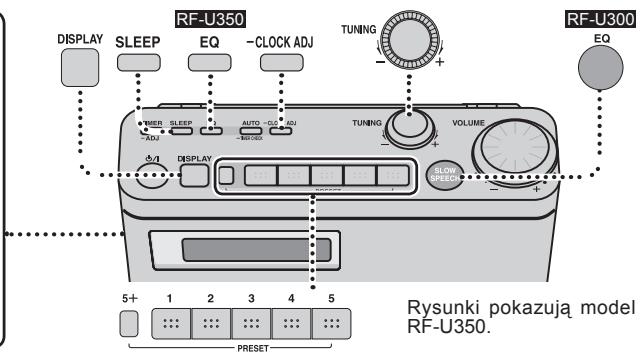

• Wyświetlanie zegara, kiedy urządzenie jest Naciśnij włączone Kiedy zasilanie jest wyłączone, czas jest zawsze wyświetlany. Uwaga Zegar ma dokładność ± 60 sekund na miesiąc. Nastaw go, jeżeli jest to konieczne. RQT8946 RF-U350 Rysunki pokazują model RF-U350.

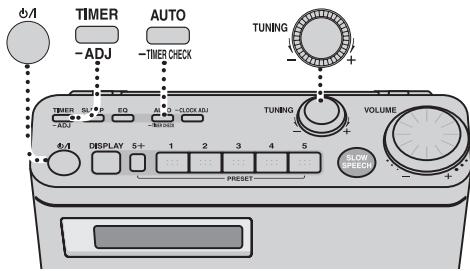

2007/02/02 13:06:30 Korzystanie z timera Można nastawić czas włączania i wyłączania zasilania i ustawiać stację i głośność, kiedy zasilanie jest włączone. Czynności wstępne: Nastawianie zegara. ( strona 5) Wybierz stację radiową. strona 4) Ustaw głośność. ( strona 4)

1. Nastawianie czasów timera

Naciśnij i przytrzymaj .

0 : 00 OFF 0 : 00 Jeżeli pojawi się to wyświetlenie ... ADJUST CLOCK Rysunki pokazują model RF-U350. Nastaw zegar. Wyłączanie ustawień timera Wybierz czas włączenia.

ON18 : 00 OFF20 : 00 Jeżeli pojawi się to wyświetlenie ... Te n s a m c z a s z o s t a ł nastawiony dla włączenia CHANGE OFF-TIMER i wyłączenia. Nastaw ponownie czasy timera.

ON18 : 00 OFF20 : 00 Aby timer zadziałał, urządzenie musi być wyłączone. Jeżeli pojawi się to wyświetlenie ... Nastaw zegar. ADJUST CLOCK Nastaw czasy timera. OFF20 : 00

2. Włączanie ustawień timera

Naciśnij. TIMER-PLAY OFF Włączanie ustawień timera Wybierz czas wyłączenia. Naciśnij Kroki te można wykonać, kiedy zasilanie jest włączone. (Wyłącz urządzenie) 18[TIMER] : 00 Aby timer zadziałał, urządzenie musi być wyłączone. Uwaga

• Kiedy czasy timera zostaną nastawione, nie trzeba ich będzie nastawiać ponownie.
• Aby zmienić czasy, wykonaj ponownie procedurę nastawiania czasów.
• Podczas pracy timera wyświetlacz „[TIMER]“ miga. ADJUST TIMER Uwaga Nawet jeżeli ustawienia timera są wyłączone, nastawienia czasów timera pozostają w pamięci, dlatego kiedy ustawienia timera zostaną ponownie włączone, funkcja timera zostanie włączona o nastawionych czasach. Sprawdzanie ustawień timera, kiedy urządzenie jest wyłączone Naciśnij i przytrzymaj Wykonane ustawienia zostaną teraz wyświetlone.

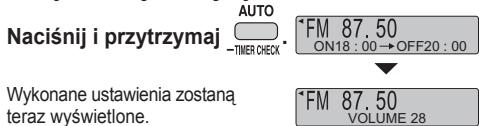

ON18 : 00 OFF20 : 00 VOLUME 28 Konserwacja RQT8946 Jeżeli powierzchnie są brudne Aby wyczyścić urządzenie, wytrzyj je miękką, suchą szmatką.

• Nigdy nie używaj alkoholu, rozpuszczalnika do farb lub benzyny do czyszczenia urządzenia.
• Przed użyciem chemicznie impregnowanej szmatki przeczytaj uważnie dołączoną do niej instrukcję.

2007/02/02 13:06:37 Rozwiązywanie problemów Przed oddaniem urządzenia do naprawy sprawdź, co następuje. Jeżeli masz wątpliwości co do niektórych punktów sprawdzenia lub środki zaradcze podane w tabeli nie rozwiązują problemu, zwróć się po wskazówki do dystrybutora. „Czynności wykonywane przez zakłady usługowe polegające na sprawdzeniu: działania, parametrów technicznych, czyszczeniu głowic i toru taśmy, regulacji i czyszczeniu mechanizmu, strojeniu programatorów, wymianie żarówek i bezpieczników–nie są zaliczane do ilości napraw stanowiących podstawę wymiany sprzętu zgodnie z §36, pkt. 1.3. Uchwały Nr. 71 Rady Ministrów z 1983.06.13., opublikowanej w Monitorze Polskim Nr. 21 z 1983.06.29.“ „Uszkodzenia mechaniczne, termiczne, chemiczne zewnętrznych części metalowych i z tworzyw sztucznych oraz sznury przyłączeniowe, słuchawkowe–nie podlegają gwarancji.“ Odbiór jest zły. Występują silne zakłócenia i zniekształcenia.

• Spróbuj zmienić długość i kgt anteny prętowej.
• Wewnątrz niektórych budynków i w niektórych środkach transportu sygnały mogą być słabe, utrudniając słuchanie stacji. W takich przypadkach używaj urządzenia możliwie najbliżej okien.
• Jeżeli urządzenie będzie używane w pobliżu innego radia, telewizora, magnetowidu lub urządzenia elektrycznego, może być słuchać zakłócenia spowodowane wzajemną interferencją. Spróbuj wyłączyć zasilanie znajdującego się w pobliżu radia, telewizora, magnetowidu itp.
• Urządzenie może nie pracować prawidłowo po przeniesieniu z zimnego do ciepłego miejsca. Spowodowane jest to kondensacją pary na roboczych częściach urządzenia. Urządzenie powinno wrócić do normalnego stanu po około 60 minutach.
• Zakłócenia mogą być spowodowane zbliżeniem telefonu komórkowego do urządzenia. Używaj urządzenia z dala od telefonów komórkowych. Nie słychać dźwięku. Czy regulator głośności znajduje się w najniższym położeniu? Ustaw głośność przy pomocy Do urządzenia włożono baterie suche, ale urządzenie nie pracuje.

Czy przewód zasilania jest podłączony do urządzenia? Aby zasilać urządzenie z baterii, odłącz od niego przewód zasilania. Po włączeniu zasilania urządzenia wyświetlany jest komunikat „CHANGE BATTERY“. Wymień baterie na nowe lub zasilaj urządzenie z sieci. Zasilanie urządzenia nie wyłącza się, chociaż nadszedł nastawiony czas. Czy na panelu wyświetlacza wyświetlone jest „SLEEP“? ( Jeżeli tak, naciśnij i sprawdź pozostały czas. Timer nie działa. strona 5) Czy ustawienia timera nie są wyłączone? Najpierw włącz zasilanie, a następnie naciśnij

, aby włączyć timer. oznacza numer.) Podłącz pewnie przewód zasilania do urządzenia i gniazda. Jeżeli urządzenia nie będzie można nadal włączyć, odłącz przewód zasilania, wyjmij baterie i skontaktuj się ze sprzedawcą. Dane techniczne Wymiary (szer. x wys. x głęb.) 270 mm x 152 mm x 92,5 mm Masa z bateriami Około 1700 g (RF-U350) Około 1650 g (RF-U300) bez baterii Około 1290 g (RF-U350) Około 1240 g (RF-U300) Zużycie mocy przy wyłączonym zasilaniu: 0,9 W Uwaga Dane techniczne mogą ulec zmianie bez powiadomienia. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy biznesowi w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Pozbywanie się odpadów w krajach poza Unią Europejską Taki symbol jest ważny tylko w Unii Europejskej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania. RQT8946 Zakres częstotliwości 87,50-108,00 MHz (krok 50 kHz) Głośniki Pełnozakresowe 10 cm, 8 Ω x 1 Złącza Wyjściowe PHONES: Ø 3,5 mm monofoniczne (8-16 Ω) Moc wyjściowa 1 W (śr. kw.) Zasilanie Prąd zmienny 230 V, 50 Hz Zużycie mocy: 6,0 W (RF-U350) 5,0 W (RF-U300) Baterie 9 V (Sześć baterii R14/LR14) -Jeżeli widzisz następujące oznaczenie-
