TL100N - Lodówka Eldom - Bezpłatna instrukcja obsługi

Marka	Eldom
Model	TL100N
Typ	Przenośna chłodziarka termoelektryczna
Pojemność	40 L
Wymiary (S x G x W)	45 x 30 x 38 cm
Waga	5,5 kg
Zasilanie	12 V DC (zapalniczka) lub 230 V AC za pomocą adaptera
Pobór mocy	45 W (chłodzenie) / 50 W (ogrzewanie)
Funkcja chłodzenia	Chłodzi do 18°C poniżej temperatury otoczenia
Funkcja ogrzewania	Ogrzewa do 65°C
Regulacja temperatury	Ręczne pokrętło termostatu
Materiał wnętrza	Tworzywo ABS
Materiał zewnętrzny	Stal malowana proszkowo
Zamek drzwi	Wbudowany zamek z kluczami
Oświetlenie	Wewnętrzne oświetlenie LED
Wyjmowane półki	2 regulowane półki druciane
Poziom hałasu	< 40 dB
Konserwacja i czyszczenie	Przecierać wilgotną szmatką; nie zanurzać w wodzie
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, ochrona przed odwrotną polaryzacją
Części zamienne	Przewód zasilający, wentylator, termostat, półki
Wskaźnik naprawialności	7,8 / 10

Często zadawane pytania - TL100N Eldom

Jak przełączać między trybem chłodzenia a ogrzewania?

Obróć pokrętło termostatu do żądanej temperatury: poniżej otoczenia dla chłodzenia, powyżej otoczenia dla ogrzewania. Urządzenie automatycznie przełączy tryb.

Czy mogę używać tej chłodziarki podczas biwakowania z akumulatorem 12V?

Tak, chłodziarka jest zaprojektowana do pracy przy 12V DC. Podłącz przez wtyczkę zapalniczki. Upewnij się, że akumulator jest w stanie wytrzymać ciągły pobór 45W.

Jak wyczyścić wnętrze chłodziarki?

Odłącz urządzenie, wyjmij wszystkie przedmioty i półki. Wytrzyj wnętrze miękką szmatką zwilżoną łagodną wodą z mydłem. Dokładnie osusz przed ponownym użyciem. Nie używaj ściernych środków czyszczących ani nie zanurzaj w wodzie.

Jaka jest najniższa temperatura, jaką może osiągnąć chłodziarka?

Chłodziarka może schłodzić przedmioty do 18°C poniżej temperatury otoczenia. Na przykład, jeśli na zewnątrz jest 30°C, wnętrze może osiągnąć około 12°C.

Czy chłodziarka ma funkcję ogrzewania?

Tak, może ogrzać do 65°C, co czyni ją odpowiednią do utrzymywania ciepła potraw lub rozmrażania przedmiotów.

Jaki rodzaj adaptera zasilania jest dołączony?

W zestawie znajduje się kabel 12V DC do zapalniczki oraz adapter 230V AC ze standardową wtyczką domową.

Ile czasu zajmuje schłodzenie?

Czas chłodzenia zależy od temperatury otoczenia i obciążenia. Zazwyczaj osiąga 18°C poniżej otoczenia w ciągu 1-2 godzin przy pustej chłodziarce.

Czy chłodziarka jest głośna?

Nie, działa z cichym wentylatorem. Poziom hałasu jest poniżej 40 dB, podobny do cichej rozmowy.

Czy mogę zamknąć chłodziarkę na klucz, aby zapobiec nieautoryzowanemu dostępowi?

Tak, chłodziarka ma wbudowany zamek z dwoma kluczami. Obróć klucz zgodnie z ruchem wskazówek zegara, aby zamknąć, przeciwnie do ruchu wskazówek zegara, aby otworzyć.

Gdzie mogę kupić części zamienne lub dokonać napraw?

Części zamienne, takie jak przewody zasilające, wentylatory i półki, są dostępne w autoryzowanych centrach serwisowych Eldom. Sprawdź kartę gwarancyjną, aby uzyskać dane kontaktowe.

INSTRUKCJA OBSŁUGI TL100N Eldom

Pawła Chromika 5a, 40-238 Katowice, POLAND

tel: [phone] , fax: [phone]

eldom.eu

WSKAZÓWKI BEZPIECZEŃSTWA

Przed uruchomieniem urządzenia należy dokładnie przeczytać całą instrukcję obsługi.

1. Przewód zasilający należy podłączyć do gniazdka wyposażonego w kołek ochronny o parametrach zgodnych z podanymi w instrukcji.
2. Upewnić się przed włożeniem wtyczki do gniazdka, iż dane umieszczone na tabliczce znamionowej urządzenia odpowiadają parametrom zasilania.
3. Nie ciągnąć za przewód w celu wyciągnięcia wtyczki z gniazdka.
4. W czasie pracy urządzenia nie przykrywać otworów wentylacyjnych znajdujących się w pokrywie (3).
5. Nie zmieniać trybu zasilania w trakcie pracy urządzenia, grozi to jego uszkodzeniem.
6. Nie należy wystawiać produktu na bezpośrednie działanie promieni słonecznych, deszczu, śniegu, nadmiernej wilgoci itp.
7. Przewód zasilający nie może znajdować się blisko źródeł ciepła.
8. Do przenoszenia lodówki używać uchwytu (1).
9. Delikatnie zamykać pokrywę (3) używając uchwytu w jej przedniej części.
10. Nie odginać zbyt mocno pokrywy, grozi to uszkodzeniem mechanicznym nie podlegającym gwarancji.
11. Używać tylko w pozycji pionowej, nie stawiać lodówki „do góry nogami”.
12. Nie przeładowywać lodówki. Pokrywa (3) musi się swobodnie zamykać. Należy też zwrócić uwagę by produkty nie zakrywały od wewnątrz otworu wentylatora w pokrywie.
13. Zachować szczególną ostrożność w trakcie przewożenia włączonego urządzenia samochodem. Chronić przed

upadkiem w trakcie jazdy.

1. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
2. Przed czyszczeniem odłączyć urządzenie od zasilania.
3. Urządzenie przeznaczone jest tylko do użytku domowego.
4. Używać tylko z oryginalnie dołączonymi akcesoriami.
5. Nie wolno używać lodówki z uszkodzonym przewodem zasilającym.
6. Jeżeli przewód zasilający ulegnie uszkodzeniu, aby zapobiec niebezpieczeństwu musi on zostać wymieniony w Serwisie Producenta. Lista serwisów w załączniku oraz na stronie www.eldom.eu.
7. Napraw sprzętu może dokonać jedynie autoryzowany punkt serwisowy. Wszelkie modernizacje lub stosowanie innych niż oryginalne części zamiennych lub elementów urządzenia jest zabronione i zagraża bezpieczeństwu użytkowania.
8. Firma Eldom Sp. z o. o. nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku niewłaściwego używania urządzenia.

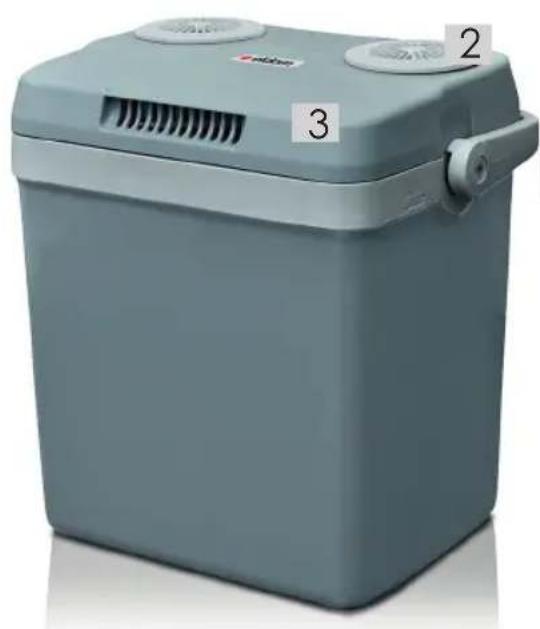

1. Uchwyt
2. Pokrywa panelu sterowania oraz schowka na przewody
3. Pokrywa
4. Przewód zasilający 12V (samochodowy)
5. Przewód zasilający 230V
6. Schowek na przewody
7. Panel sterowania
   A. Lampka kontrolna
   B. Przełącznik CHŁODZENIE (COLD)/GRZANIE (HOT)
   C. Przełącznik ECO/MAX

DANE TECHNICZE

• moc przy zasilaniu 12V:
• chłodzenie: 48W
• grzanie: 40W
• moc przy zasilaniu 230V: MAX:

- chłodzenie: 58W

- grzanie: 52W

ECO: 8W

• napięcie zasilania: 230V \~ 50Hz lub 12V
• pojemność: 25l

OPIS URZĄDZENIA

Produkt łączy podwójne, zintegrowane funkcje chłodzenia i podgrzewania poprzez zastosowanie półprzewodnika (ogniwa Peltiera), bez wykorzystania sprężarki lub kriogeniki. Wśród zalet produktu warto wymienić ekologiczność, niewielkie gabaryty, nieznaczny ciężar, długą żywotność oraz małe zużycie energii. Lodówka turystyczna TL100N nie zastąpi w pełni stacjonarnej lodówki domowej. Działa z zastosowaniem innej techniki chłodzenia oraz przy zmiennych warunkach zewnętrznych, co za tym idzie parametry, sposób działania i osiągi obu tych produktów nie są ze sobą porównywalne. Urządzenie chłodzi do 15°C poniżej temperatury otoczenia. Grzeje do do temperatury około 60°C.

W celu osiągnięcia optymalnego efektu chłodzenia zaleca się włożenie niezamrożonych produktów. Schłodzenie potrwa od 2 do 3 godzin.

Urządzenie nie jest zaprojektowane do podgrzewania zimnych produktów, lecz do zachowywania gorących posiłków w wysokiej temperaturze.

Jeżeli urządzenie eksploatowane jest prawidłowo i zgodnie z instrukcjami, temperatura produktów może utrzymać się przez wiele godzin.

Uchwyt (1) zabezpiecza pokrywę przed otwarciem. Otwarcie pokrywy (3) jest możliwe tylko kiedy uchwyt jest złożony.

UŻYTKOWANIE URZĄDZENIA

Lodówkę można zasilać napięciem 12 V lub 230 V za pomocą załączonych przewodów zasilających (4) i (5) bez dodatkowych akcesoriów.

ZASILANIE PRADEM ZMIENNYM 230V

• przesunąć pokrywę panelu sterowania oraz schowka na przewody (2) zgodnie z oznaczeniem
• wyjąć ze schowka (6) przewód zasilający (5) i wyprowadzić go przez specjalny rowek
• przed podłączeniem urządzenia ustawić przełączniki (B) i (C) w pozycję „OFF” (urządzenie wyłączone)
• podłączyć przewód zasilający (5) do sieci
• przełącznik (C) ustawić w pozycji ECO lub MAX
• przełącznikiem (B) wybrać tryb pracy:
• pozycja „COLD” - CHŁODZENIE. Praca sygnalizowana jest zielonym kolorem lampki kontrolnej (A)
• pozycja „HOT” - GRZANIE. Praca sygnalizowana jest czerwonym kolorem lampki kontrolnej (A)

Funkcja ECO działa tylko w przypadku zasilania urządzenia napięciem 230V. Pobór prądu w tym przypadku jest zredukowany. Funkcje ECO można stosować np. przy przechowywaniu małej ilości pożywienia.

ZASILANIE PRADEM STAŁYM 12V (SAMOCHODOWE)

• przesunąć pokrywę panelu sterowania oraz schowka na przewody (2) zgodnie z oznaczeniem
• wyjąć ze schowka (6) przewód zasilający (4) i wyprowadzić go przez specjalny rowek
• przed podłączeniem urządzenia ustawić przełączniki (B) i (C) w pozycję „OFF” (urządzenie wyłączone)
• włożyć wtyczkę przewodu zasilającego (4) do gniazda zapalniczki samochodu
• przełącznikiem (B) wybrać tryb pracy:
• pozycja „COLD” - CHŁODZENIE. Praca sygnalizowana jest zielonym kolorem lampki kontrolnej (A)
• pozycja „HOT” - GRZANIE. Praca sygnalizowana jest czerwonym kolorem lampki kontrolnej (A)
  Urządzenie można wyłączyć w dowolnej chwili ustawiając przełącznik zasilania „B” w pozycję „OFF”.

UWAGA.

• Nie podłącać jednocześnie dwóch przewodów zasilających - grozi to uszkodzeniem urządzenia i utratą gwarancji
• Nie przełączać funkcji ogrzewania (HOT) lub chłodzenia (COLD) w trakcie pracy urządzenia. Przełączać funkcję po upływie 30 minut pozostawania urządzenia w trybie OFF.

CZYSZCZENIE I KONSERWACJA

• przed przystąpieniem do czyszczenia odłączyć urządzenie od zasilania i odczekać do całkowitego odmrożenia lub ostygnięcia
• nie wolno myć urządzenia pod bieżącą wodą lub zanurzać w wodzie
• nie czyścić ostrymi, ścierającymi szmatkami lub gąbkami ponieważ można w ten sposób zniszczyć urządzenie
• obudowę oraz komorę na produkty można czyścić wilgotną ściereczką, a następnie wytrzeć czystą, suchą szmatką.

PORADY

• artykuły spożywcze należy przechowywać w dodatkowych, własnych opakowaniach, co zabezpiecza przed bezpośrednim działaniem zjawiska szronienia lub skrapłania oraz przenikania się zapachów
• w przypadku zasilania samochodowego nie należy podczas postoju (wyłączony silnik samochodu) zasilać lodówki z gniazda zapalniczki samochodowej dłużej niż 3 godziny. Dłuższa praca prowadzi do nadmiernego wyładowania akumulatora,
• zmiana temperatur w izolowanym pojemniku (częste otwieranie lub wyłączanie) prowadzi do powstania naturalnych zjawisk w postaci szronienia lub skraplania widocznych na ściankach pojemnika, czy też wewnętrznej części pokrywy jak również bezpośrednio na artykułach spożywczych
• optymalna temperatura wewnątrz izolowanego pojemnika przy zachowaniu pewnych stałych parametrów zewnętrznych zwykle osiągana jest pomiędzy 2-4 godz. od momentu uruchomienia produktu
• urządzenie nie służy do schładzania ciepłych czy też gorących artykułów spożywczych

OCHRONA ŚRODOWISKA

Urządzenie jest zbudowane z materiałów, które mogą być poddane ponownemu przetwarzaniu lub recyklingowi. Należy je przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych.

GWARANCJA

• urządzenie przeznaczone jest do użytku prywatnego w gospodarstwie domowym,
• nie może być używane do celów zawodowych,
• gwarancja traci ważność w przypadku nieprawidłowej obsługi.
  Warunki gwarancji podane są w załączniku.
