Type de produit	Ponceuse orbitale
Caractéristiques techniques principales	Ponceuse orbitale avec mouvement orbital, idéale pour le ponçage fin et le polissage.
Alimentation électrique	230 V
Dimensions approximatives	320 x 150 x 150 mm
Poids	1,4 kg
Vitesse à vide	4 000 à 12 000 tr/min
Amplitude de ponçage	2,8 mm
Fonctions principales	Ponçage de surfaces en bois, métal et plastique, finition de surfaces.
Entretien et nettoyage	Nettoyer régulièrement le filtre à poussière et changer les abrasifs usés.
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour maintenance et réparations.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière lors de l'utilisation.
Accessoires inclus	1 sac à poussière, 1 plateau de ponçage, 6 abrasifs.
Garantie	Garantie constructeur de 1 an.

FOIRE AUX QUESTIONS - BO5041KX1 MAKITA

Comment changer le papier abrasif sur la ponceuse MAKITA BO5041KX1 ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usagé en tirant sur les languettes. Placez un nouveau papier abrasif en alignant les trous de ventilation, puis appuyez fermement pour le fixer.

Quel est le niveau de puissance de la ponceuse MAKITA BO5041KX1 ?

La ponceuse MAKITA BO5041KX1 possède une puissance de 300 W.

Comment régler la vitesse de la MAKITA BO5041KX1 ?

La vitesse de la ponceuse peut être réglée à l'aide du variateur de vitesse situé sur le dessus de l'appareil. Tournez le bouton pour ajuster la vitesse selon vos besoins.

La ponceuse MAKITA BO5041KX1 produit des vibrations excessives. Que faire ?

Assurez-vous que le papier abrasif est correctement installé et en bon état. Vérifiez également que la surface à poncer est stable. Si le problème persiste, envisagez de faire vérifier l'appareil par un professionnel.

Quelle est la taille du plateau de ponçage de la MAKITA BO5041KX1 ?

Le plateau de ponçage de la MAKITA BO5041KX1 mesure 125 mm.

Comment nettoyer la ponceuse après utilisation ?

Pour nettoyer la ponceuse, débranchez-la et utilisez un chiffon sec pour enlever la poussière. Pour les zones difficiles d'accès, un petit pinceau peut être utilisé pour éliminer les résidus.

Où puis-je trouver des pièces de rechange pour la MAKITA BO5041KX1 ?

Les pièces de rechange peuvent être trouvées chez des revendeurs Makita, dans les magasins de bricolage ou sur des sites de vente en ligne spécialisés dans les outils électroportatifs.

Est-ce que la MAKITA BO5041KX1 est adaptée pour poncer du bois ?

Oui, la MAKITA BO5041KX1 est parfaitement adaptée pour poncer du bois ainsi que d'autres surfaces comme les plastiques et les métaux légers, en utilisant le papier abrasif approprié.

MODE D'EMPLOI BO5041KX1 MAKITA

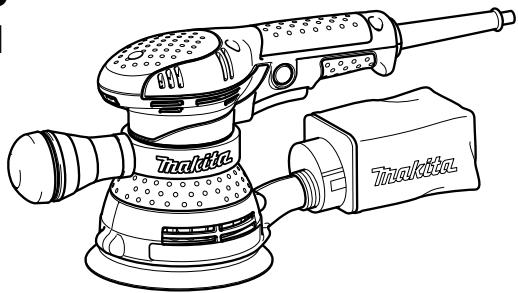

Manuel d'instructions Ponceuse Orbitale à Disque GB Random Orbit Sander Instruction Manual F D Exzenterschleifer Betriebsanleitung Levigatrice rotorbitale Istruzioni per l'uso NL Excenter schuurmachine Gebruiksaanwijzing E Lijadora Orbital Manual de instrucciones P Lixadeira Roto-Orbital Manual de instruções DK Excentersliber Brugsanvising GR Aεiavtnc tuxiaac Tpoxiac Ondyic xpnσεωc

B05040

BO5041

1	Bouton de verrouillage	9	Logo Makita	17	Entaille
2	Gâchette	10	Sac à poussière	18	Guide
3	Bague de réglage de la vitesse	11	Bouchon du sac	19	Languette de retenue
4	Nombre d'oscillations par minute	12	Rainure	20	Boîtier collecteur de poussière
5	Bague de réglage	13	Carton de fixation avant	21	Verrou
6	Vis	14	Face avant du sac à poussière	22	Plateau en mousse
7	Poignée avant	15	papier	23	Plateau en feutre
8	Base de poignée	16	Griffes	24	Capot de laine

Modèle	BO5040	BO5041
Dimensions du papier	125 mm	125 mm
Nombre d'oscillations par minute (min-1)	12 000	4 000 - 12 000
Dimensions (L x L x H)	218 mm x 123 mm x 153 mm	218 mm x 123 mm x 153 mm
Poids net	1,4 kg	1,4 kg
Catégorie de sécurité	/II	/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les specifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003

ENE052-1

Utilisations

L'outil est conçu pour le ponçage des grandes surfaces de bois, de plastique et de métal, ainsi que des surfaces peintes.

ENF002-1

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourrait fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

GEA010-1

Consignes de sécurité générales pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en garde et toutes les instructions. Il y a risque de choc électrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

GEB021-4

MISES En GARDE de securite pour ponceuse

1. Utilisez toujours des lunettes de protection. Des lunettes ordinaires ou de soleil NE sont PAS des lunettes de protection.
2. Tenez l'outil fermement.
3. Ne vous éloignez pas de l'outil quand il fonctionne. Ne faites fonctionner l'outil que lorsque vous le tenez en main.
4. L'outil n'était pas étanche, n'utilisez pas d'eau sur la surface de travail.
5. Ventilez bien l'aire de travail quand vous effectuez un ponçage.
6. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée ou n’entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du matériel.
7. L'utilisation de cet outil pour poncer certains types de produit, peinture et bois peut exposer l'utilisateur à des poussières contenant des substances dangereuses. Utilisez une protection des voies respiratoires ajustée.
8. Avant l'utilisation, assurez-vous que le plateau n'est ni fissuré ni cassé. Il y a risque de blessure s'il est fissuré ou cassé.

Avertissement :

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui comprennent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

Description du fonctionnement

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Interrupteur (fig. 1)

• Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et qu'elle revient sur la position "OFF" quand vous la relâchez.
• L'interrupteur peut être verrouillé en position de marche ("ON") pour plus de confort lors d'une utilisation prolongée. Soyez prudent lorsque vous verrouillez l'outil en position de marche ("ON"), et maintenez une prise ferme sur l'outil.

Pour mettre l'outil en marche, tirez simplement sur la gachette. Relachez la gachette pour arrêter l'util.

Pour un fonctionnement continu, tirez sur la gachette, puis enfonsez le bouton de verrouillage et libérez la gachette.

Pour arrêter l'outil quand il fonctionne en continu, tirez à fond sur la gachette puis relâchez-la.

Modèle BO5041 uniquement

La vitesse de l'outil se règle de façon continue entre 4000 o/min et 12000 o/min à l'aide de la bague de réglage. Tournez la bague vers le chiffre 5 pour accroître la vitesse, et vers le chiffre 1 pour la réduire.

Pour le rapport entre le chiffre de réglage et le type de travail, voyez la figure. (Fig. 3)

Plage A: Polissage

Plage B: Ponçage fin

Plage C: Ponçage ordinaire

• Fig. 3 représente des applications standard. Elles peuvent varier en fonction des conditions.

Assemblage

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Utiliser la poignée avant (fig. 4)

Vous pouvez desserrer la poignée avant et la déplacer horizontalement jusqu'à la position de travail désirée. Une fois la poignée avant placée sur la position désirée, resserrez-la avant l'utilisation.

Installation ou retrait de la poignée avant (fig. 5)

Ouvrez la base de poignée et fixez-la à la ponceuse dans la zone du logo Makita. (Fig. 6)

Fermez la base de poignée, puis serrez fermement la poignée avant sur la section filtrée de la base de poignée. (Fig. 7)

Pour retirer, desserrez et retirez la poignée avant, puis retirez la base de poignée.

Installation ou retrait du disque abrasif (fig. 8)

Pour installer le disque abrasif, retirez d'abord toute saleté et tout corps étranger du plateau. Décollez ensuite le papier protecteur du disque abrasif et fixez le disque abrasif au plateau. Veillez bien à aligner les orifices du disque abrasif sur ceux du plateau.

• Si vous décollez le disque abrasif du plateau, son adhérence sera médiocre. N'essayez jamais de le recoller sur le plateau pour le réutiliser ultérieurement.

Installation du sac à poussière (fig. 9)

Installez le sac à poussière sur l'outil de façon que le logo Makita du sac à poussière soit à l'endroit (et non la tête en bas).

Vidage du sac à poussière (fig. 10)

Lorsque le sac à poussière est à peu près à moitié plein, coupez le contact et débranchez l'outil. Retirez le sac à poussière de l'outil. Retirez ensuite le bouchon du sac à poussière après avoir déverrouillé le bouchon en le tournant légèrement dans le sens contraire des aiguilles d'une montre. Videz le sac à poussière en le tapotant délicatement.

Après avoir vidé le sac à poussière, installez le bouchon du sac sur le sac à poussière. Tournez légèrement le bouchon du sac dans le sens des aiguilles d'une montre pour le verrouiller. Installez ensuite le sac à poussière sur l'outil, de la façon indiquée sous "Installation du sac à poussière". (Fig. 11)

Installation du sac à poussière papier (fig. 12)

Placez le sac à poussière papier sur le support de sac, avec sa face avant vers le haut. Insérez le carton de fixation avant du sac à poussière papier dans la rainure du support de sac à poussière papier.

Appuyez ensuite sur la partie supérieure du carton de fixation avant dans le sens indiqué par la flèche pour l'accrocher aux griffes. (Fig. 13)

Insérez l'entaille du sac à poussière papier dans le guide du support de sac à poussière papier. Installez ensuite l'ensemble de support de sac à poussière papier sur l'util. (Fig. 14 et 15)

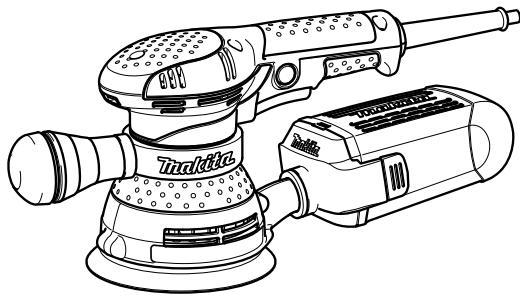

Installation du sac à filtre papier (fig. 16)

Assurez-vous que le logo du rebord en carton et celui du boîtier collecteur de poussière se trouvent du même côté, puis installez le sac à filtré papier en insérant le rebord en carton dans la rainure de chaque languette de retenue.

Assurez-vous que le logo du rebord en carton et celui du bouchon du sac se trouvent du même côté, puis installez le bouchon du sac sur le boîtier collecteur de poussière. (Fig. 17)

Retrait du boîtier collecteur de poussière et du sac à filtrer papier

Retirez le bouchon du sac en poussant sur les deux verrous. (Fig. 18)

Retirez d'abord le sac à filtre papier en le pinceant par le côté logo du rebord en carton, puis en tirant le rebord en carton vers le bas pour le dégager de la languette de retenue du boîtier collecteur de poussière. (Fig. 19)

Utilisation

• Utilisez toujours la poignée avant, et tenez fermement l'outil par la poignée avant et par la poignée de l'interrupteur pendant l'exécution du travail.

Ponçage (fig. 20)

• Ne faites jamais fonctionner l'outil sans disque abrasif. Vous pourriez endommager gravement le plateau.
• Ne forcez jamais l'outil. Une pression trop grande peut causer
• Vous risquez d'endommager le plateau si vous utilisez l'outil avec le bord du plateau en contact avec la piece à travailler.

Tenez l'outil fermement. Mettez l'outil sous tension et attendez qu'il ait atteint sa pleine vitesse. Posez ensuite doucement l'outil sur la surface de la pièce à travailler. Maintenez le plateau parallèle à la pièce à travailler et appliquez une légère pression sur l'outil.

• Le plateau de ponçage tourne dans le sens des aiguilles d'une montre quand il est soumis à une charge, mais il se peut qu'il tourne en sens contraire quand il fonctionne à vide.

Pour BO5041 uniquement

• Utilisez uniquement un plateau en mousse, un plateau en feutre ou un plateau peau de mouton Makita d'origine (accessoires en option).
• Faites toujours fonctionner l'outil à petite vitesse pour éviter un échauffement excessif de la surface de la pierre.
• Ne forcez jamais sur l'outil. Une pression excessive pourrait réduire le rendement du polissage et provoquer une surcharge du moteur, ce qui entraînerait un mauvais fonctionnement de l'outil.

1. Mettez de la cire (fig. 21)

Utilisez un plateau en mousse en option. Enrobez le plateau ou la surface de travail de cire. Faites marcher l'outil à petite vitesse pour bien répartir la cire.

• Tout d'abord, enduisez de cirer une section bien visible de la surface de travail pour vous assurer que l'outil ne va pas rayer la surface ni provoquer un cirage irrégulier.
• Faites toujours marcher l'outil à petite vitesse. Une vitesse élevée pourrait faire gicler la cire.

2. Retraite de la cire (fig. 22)

Utilisez un plateau en verre en option. Faites marcher l'outil à petite vitesse pour retirer la cire.

3. Polissage (fig. 23)

Utilisez un plateau peu de mouton en option. Faites marcher l'util à petite vitesse et appuyez doucement le plateau peu de mouton sur la surface de travail.

Entretien

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien. - N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour maintenir la SECURITE et la FIABILITE du produit, les réparations, l'inspection et le remplacement des charbons, et tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins mentionnées dans le présent mode d'emploi.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

• Disques abrasifs à type auto-agrippant (avec orifices pré-percés)
• Plateau en mousse à type auto-agrippant
• Support de sac à poussière papier (Pour BO5041 seulement) Plateau en feutre à type auto-agrippant
• Plateau de mouton à type auto-agrippant
• Sac à poussière papier

• Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

ENG102-3

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745:

Niveau de pression sonore (L DA):81 dB (A) Niveau de puissance du son (L WA):92 dB (A) Incertitude (K):3 dB (A)

Porter des protecteurs anti-bruit

ENG211-2

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :

Mode de travail: ponçage de la tôle Émission de vibrations (a_h):3,5m / s^2 Incertitude (K):1,5 m/s²

ENG901-1

• La valeur d'émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
• La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

Avertissement :

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclaration de conformité CE

Désignation de la machine :

Ponceuse Orbitale à Disque

N° de module / Type : BO5040, BO5041

dont produit en série et

Dont conformes aux directives européennes suivantes:

2006/42/CE

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants :

EN60745

La documentation technique est conservée par notre représentant agréé en Europe, à savoir :

Makita International Europe Ltd,

Tomoyasu Kato Directeur

Makita Corporation
